江西省丰城中学2022-2023学年九年级上学期期末考试物理试题

这是一份江西省丰城中学2022-2023学年九年级上学期期末考试物理试题，共19页。试卷主要包含了填空题，单选题，多选题，计算题，实验题等内容，欢迎下载使用。
江西省丰城中学2022-2023学年九年级上学期期末考试物理试题
学校:___________姓名：___________班级：___________考号：___________

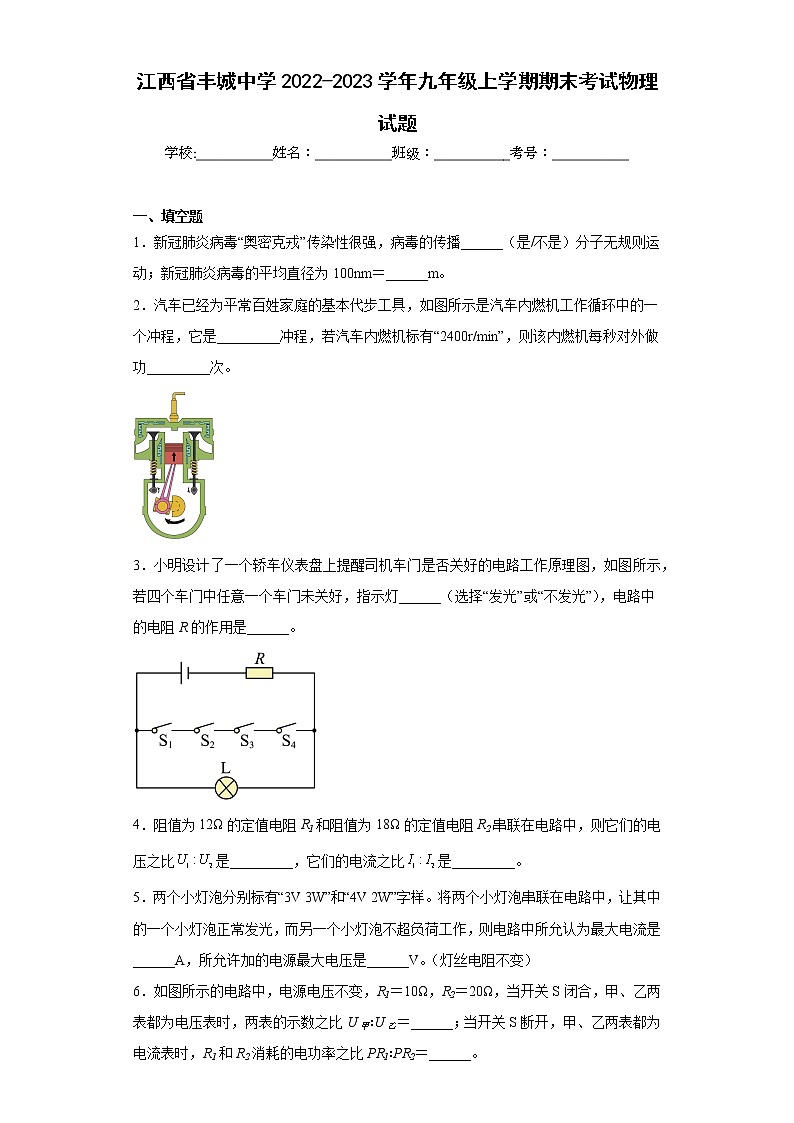

一、填空题
1．新冠肺炎病毒“奥密克戎”传染性很强，病毒的传播______（是/不是）分子无规则运动；新冠肺炎病毒的平均直径为100nm＝______m。
2．汽车已经为平常百姓家庭的基本代步工具，如图所示是汽车内燃机工作循环中的一个冲程，它是_________冲程，若汽车内燃机标有“2400r/min”，则该内燃机每秒对外做功_________次。

3．小明设计了一个轿车仪表盘上提醒司机车门是否关好的电路工作原理图，如图所示，若四个车门中任意一个车门未关好，指示灯______（选择“发光”或“不发光”），电路中的电阻R的作用是______。

4．阻值为12Ω的定值电阻R1和阻值为18Ω的定值电阻R2串联在电路中，则它们的电压之比是_________，它们的电流之比是_________。
5．两个小灯泡分别标有“3V 3W”和“4V 2W”字样。将两个小灯泡串联在电路中，让其中的一个小灯泡正常发光，而另一个小灯泡不超负荷工作，则电路中所允认为最大电流是______A，所允许加的电源最大电压是______V。（灯丝电阻不变）

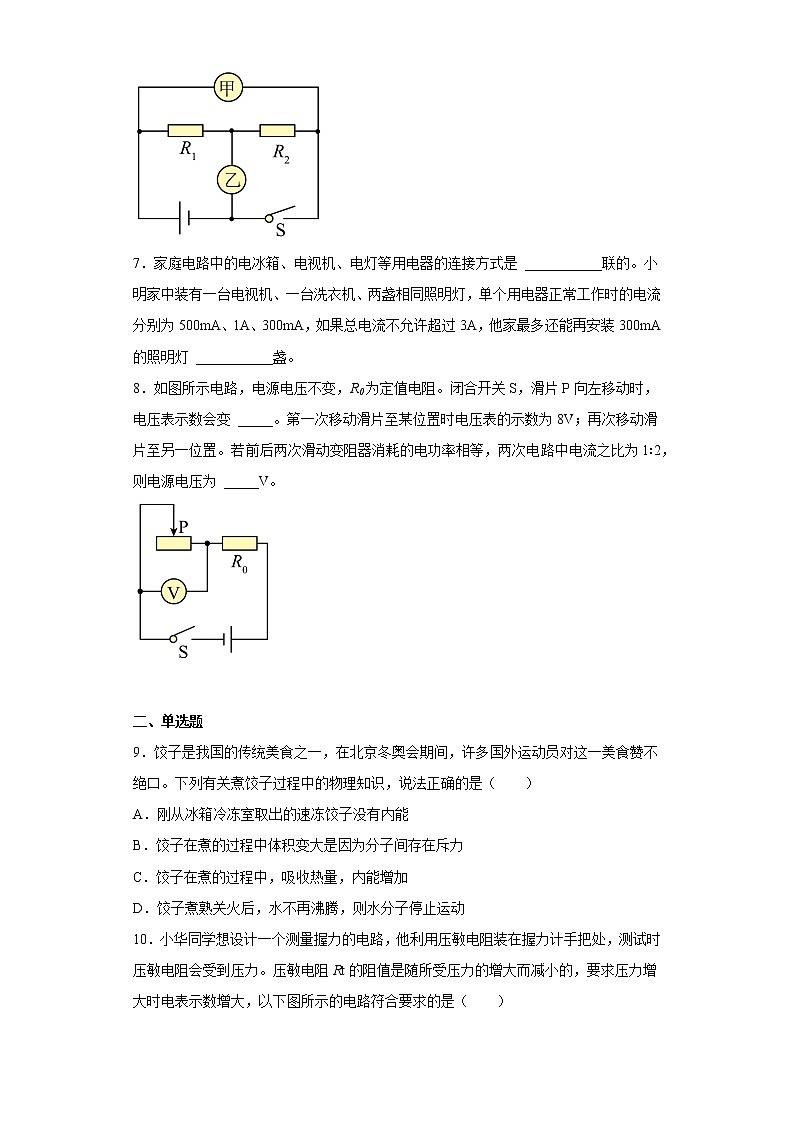

6．如图所示的电路中，电源电压不变，R1＝10Ω，R2＝20Ω，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲∶U乙＝______；当开关S断开，甲、乙两表都为电流表时，R1和R2消耗的电功率之比PR1∶PR2＝______。

7．家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是 ___________联的。小明家中装有一台电视机、一台洗衣机、两盏相同照明灯，单个用电器正常工作时的电流分别为500mA、1A、300mA，如果总电流不允许超过3A，他家最多还能再安装300mA的照明灯 ___________盏。
8．如图所示电路，电源电压不变，R0为定值电阻。闭合开关S，滑片P向左移动时，电压表示数会变 _____。第一次移动滑片至某位置时电压表的示数为8V；再次移动滑片至另一位置。若前后两次滑动变阻器消耗的电功率相等，两次电路中电流之比为1∶2，则电源电压为 _____V。


二、单选题
9．饺子是我国的传统美食之一，在北京冬奥会期间，许多国外运动员对这一美食赞不绝口。下列有关煮饺子过程中的物理知识，说法正确的是（　　）
A．刚从冰箱冷冻室取出的速冻饺子没有内能
B．饺子在煮的过程中体积变大是因为分子间存在斥力
C．饺子在煮的过程中，吸收热量，内能增加
D．饺子煮熟关火后，水不再沸腾，则水分子停止运动

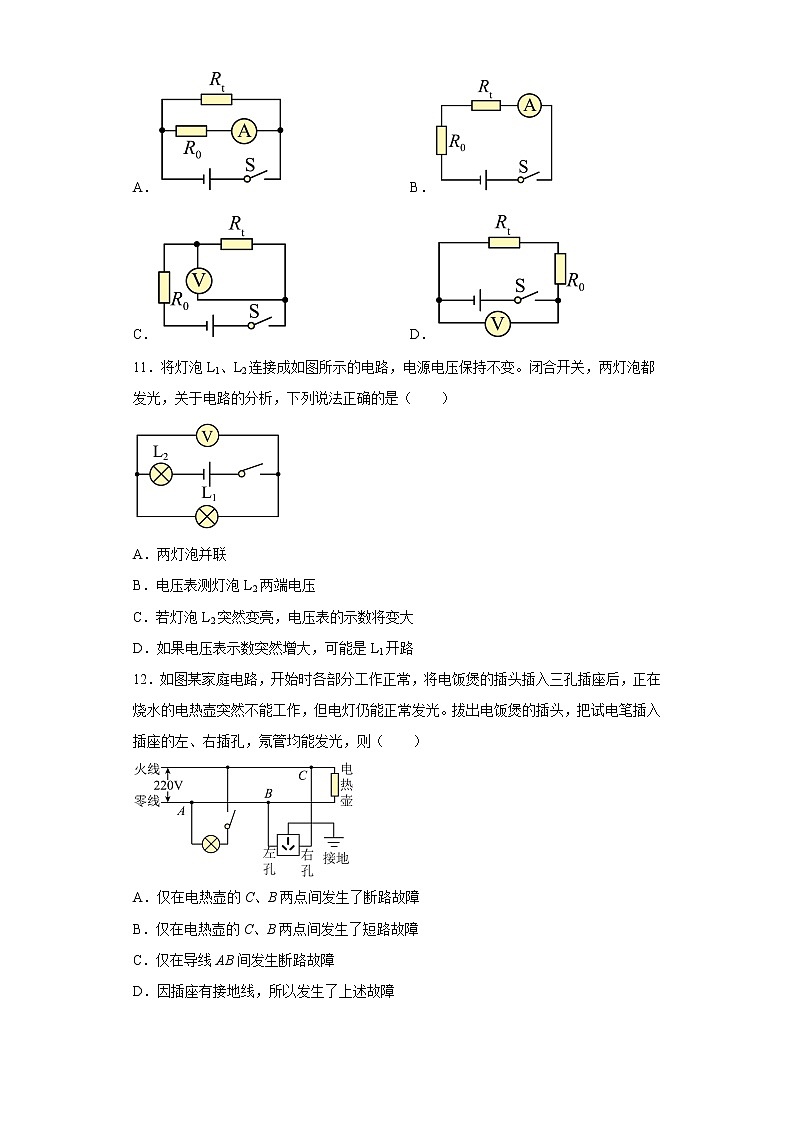

10．小华同学想设计一个测量握力的电路，他利用压敏电阻装在握力计手把处，测试时压敏电阻会受到压力。压敏电阻Rt的阻值是随所受压力的增大而减小的，要求压力增大时电表示数增大，以下图所示的电路符合要求的是（　　）
A． B．
C． D．
11．将灯泡L1、L2连接成如图所示的电路，电源电压保持不变。闭合开关，两灯泡都发光，关于电路的分析，下列说法正确的是（　　）

A．两灯泡并联
B．电压表测灯泡L2两端电压
C．若灯泡L2突然变亮，电压表的示数将变大
D．如果电压表示数突然增大，可能是L1开路
12．如图某家庭电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。拔出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，则（　　）

A．仅在电热壶的C、B两点间发生了断路故障
B．仅在电热壶的C、B两点间发生了短路故障
C．仅在导线AB间发生断路故障
D．因插座有接地线，所以发生了上述故障

三、多选题
13．如图甲所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器。闭合开关S后，滑片P从b端移动到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列说法正确的是（　　）

A．电源的电压为6V
B．电路的最大总功率为3.6W
C．R2的电功率一直变大
D．乙图中D点是滑片位于R2中点时的状态
14．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，只有一个灯亮。则故障原因以及两表示数可能是（　　）

A．L2断路，电压表电流表都没有示数
B．L1短路，电流表有示数，电压表无示数
C．L1断路，电流表无示数，电压表有示数
D．L2短路，电压表电流表都有示数

四、计算题
15．氢能源被认为是21世纪最理想的能源，我省许多城市投放使用了氢燃料新能源公交车。某公交车质量为15t，匀速直线行驶时受到的摩擦力为车重的。[已知q氢=1.4×108J/kg，g=10N/kg]
（1）求质量为0.3kg的氢燃料完全燃烧放出的热量；
（2）如果0.3kg的氢燃料完全燃烧获得的热量有50%转化为公交车所做的功，则这些热量能让该公交车匀速直线行驶多少m?
16．在如图（a）所示的电路中，电源电压是6伏不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“　1A”字样。电压表V的量程是“”：

(1)当R1两端电压为4伏时，求此时电路中的电流；
(2)当电流表示数如图（b）所示时，求电压表的示数；
(3)滑动变阻器的滑片P移动时，电流表示数的最大变化量。
17．如图所示为电动机提升重物的装置，电动机两端电压为5V时，卡住电动机，电路中电流为5A，正常工作时电路中的电流为1A，物体A重20N。忽略一切摩擦，求正常工作的情况下：
（1）电动机线圈电阻消耗的热功率为多少？
（2）电动机的输出功率是多少？
（3）10s内电动机可以把重物匀速提升多高？


五、实验题
18．某实验小组用如图1所示的装置比较甲、乙两种液体的吸热本领：

（1）实验时应控制甲、乙两种液体的初温和_______相同；
（2）此实验中把甲液体和乙液体吸收热量的多少转换为_______（“升高温度的多少”或“加热时间的长短”）表示；
（3）甲液体在第4min的内能_______第2min的内能（选填“大于”、“等于”或“小于”）；
（4）在两种液体都不沸腾的前提下，小明认为要把甲、乙两种液体加热升高相同的温度然后比较加热时间；小芳认为要加热相同的时间然后比较升高的温度；你认为方法可行的是_______（选填“小明”、“小芳”或“都可行”）；
（5）实验时，每隔lmin记录一次温度值并绘制温度随时间变化的图像（如图2所示）。甲液体的比热容比乙液体的比热容_______（选填“大”或“小”），依据是_______；
（6）若乙的比热容是2.8×103J/(kg·℃)，则甲的比热容是_______J/(kg·℃)。
19．实验小组的同学在“探究并联电路的电流规律”时，设计了如图甲所示的实验电路图：

（1）连接电路时，开关应______；电流表在使用时，必须与所测电路用电器______（填“串联”或“并联”）；
（2）实验小组同学根据电路图连接了如图乙所示的实物图，此时电流表测量的是______（选填“A”、“B”或“C”）点电流，电流表指针如图丙所示，读数为______A。若要测量通过灯泡L2的电流，请你在实物图上只改动一根导线，完成电路连接______（在需改动的地方打“×”，并画出重新连接后的导线）；
（3）小组同学通过改接电路，分别测出了A、B、C三处电流IA、IB、IC，并把测得A、B、C各点的电流值填入如表：
测量点
A
B
C
电流I/A
0.18
0.26


分析表中数据，可以初步得到并联电路的电流规律是：______（写出IA、IB、IC的关系），你认为该方案中，实验设计存在不足之处是______。
20．如图甲所示，在“探究通过导体的电流与导体两端的电压的关系”实验中，某小组选用两节新干电池为电源，规格为“20Ω 1A”的滑动变阻器等器材进行实验：

（1）连接电路时开关应该_______；电路中还有一根导线未接好，请补上，要求滑片向右移动时，电流表示数变小_______；
（2）正确接好电路后，闭合开关，发现电压表无示数，电流表有示数但没超出量程，则产生故障的原因可能是电阻_______（选填“断路”或“短路”）；
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，若电流表示数如图乙所示，其读数为______A；
（4）定值电阻R=10Ω，实验中电阻R两端的电压范围______；
（5）另一小组的同学设计了如图丙所示的电路，测出Rx的阻值，电源电压未知，滑动变阻器最大阻值为R0。步骤如下：
A．把变阻器的滑片调到最大阻值，闭合开关S，电压表的示数为U1；
B．闭合开关S，把变阻器的滑片调到最左端，电压表的示数为U2；
C．未知阻值Rx的表达式：Rx=_______（用题中和步骤中的字母表示）。
21．如图甲所示是“探究电压一定时，电流跟电阻关系”的实验电路图，已知电源电压恒为4V，滑动变阻器（30Ω 1A）以及符合实验要求的电表，开关和导线。

（1）连接电路时，开关应______；
（2）实验中小明同学多次改变R的阻值，记下对应电流表的示数，得到如图乙所示的电流I随电阻R变化的图像，由图像可以得出结论：当导体两端电压一定时，通过导体的电流与导体的电阻成______比；多次测量的目的是_______（选填“取平均值减小误差”或“寻找普遍规律”）；
（3）由图乙可知，小明探究时，控制电阻两端电压_______V不变；
（4）如果小明同学连好电路后闭合开关，移动滑动变阻器滑片P，发现电流表有示数，电压表无示数，则该故障可能是由R______（选填“短路”或“断路”）造成的；
（5）小明为了能够完成上述实验，更换的电阻R的阻值不能超过______Ω；
（6）上述实验结束后，小明又设计了如图丙所示的电路，只用电压表来测量额定电压为2.5V的小灯泡的额定功率，已知滑动变阻器的最大阻值为10Ω，其测量过程如下：
①闭合开关S、S2，断开S1，将滑动变阻器的滑片移到最上端，电压表示数为4V；
②闭合S、S1，断开S2，移动滑动变阻器使电压表读数为_______V时，小灯泡正常发光；
③闭合S、S2，断开S1，保持滑动变阻器的滑片与②步的位置相同，此时电压表示数为2V；
④根据上述测量，可知小灯泡的额定功率P额=_______W。

参考答案：
1．     不是     1×10﹣7
【详解】[1]“新型冠状病毒”主要的传播途径有经呼吸道飞沫传播和密切接触传播，飞沫在空气中的运动不属于分子的无规则运动，因为分子是肉眼无法看见的。
[2]由

得

2．     压缩     20
【详解】[1]由图可知，内燃机的进气门和排气门都关闭，活塞向上运动，为内燃机的压缩冲程。
[2]汽车内燃机的飞轮转速为2400r/min，即40r/s，由于内燃机一个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功1次，所以该内燃机每秒对外做功20次。
3．     发光     保护电路
【详解】[1]四个开关之间是串联，与灯泡之间是并联；当四个开关同时闭合，则灯泡L被短路。若四个车门中任意一个车门未关好，灯泡L将不会被短路，指示灯会发光。
[2]四个开关之间是串联，与灯泡之间是并联；当四个开关同时闭合，则灯泡L被短路，若没有R，则电源被短路，故定值电阻R起保护电路的作用。
4．
【详解】[1][2]串联电路电流处处相等，所以通过两电阻的电流之比是

由得，两电阻两端的电压之比是

5．     0.5     5.5
【详解】[1][2]两个小灯泡分别标有“3V 3W”和“4V 2W”字样。两灯泡的额定电流分别为


由于两灯泡串联，串联电路电流处处相等。要满足一个小灯泡正常发光，而另一个小灯泡不超负荷工作，则电路中所允认为最大电流是0.5A。因灯丝电阻不变，两灯泡的电阻分别为


根据串联电路电压特点和欧姆定律可知，所允许加的电源最大电压是
U=I大R1+I大R2=0.5A×3Ω+0.5A×8Ω=5.5V
6．     3∶2     2∶1
【详解】[1]由图得，当开关S闭合，甲、乙两表都为电压表时，两电阻串联，电压表甲测量电源电压，电压表乙测量R2的电压，由串联电路特点和欧姆定律得

[2]当开关S断开，甲、乙两表都为电流表时，两电阻并联，电压相等，由得，R1和R2消耗的电功率之比

7．     并     3
【详解】[1]家庭电路中电冰箱、电视机、电灯等用电器工作时互不影响，可以独立工作，是并联的。
[2]并联电路中干路电流等于各支路电流之和；由题知，电路中的最大总电流为3A，通过电视机的电流为500mA=0.5A，通过洗衣机的电流为1A，通过每盏照明灯的电流为300mA=0.3A，则已安装用电器的总电流为
I已装=0.5A+1A+2×0.3A=2.1A
还能安装照明灯的总电流为
I灯=I﹣I已装=3A﹣2.1A=0.9A
故还能安装照明灯的盏数为

8．     大     12
【详解】[1]由图可知，滑动变阻器与定值电阻R0串联，电压表测量滑动变阻器两端的电压；滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据串联分压原理可知滑动变阻器两端的电压变大，即电压表示数会变大。
[2]已知前后两次滑动变阻器消耗的电功率相等，两次电路中电流之比为1∶2，设第一次通过电路的电流为I，则第二次通过电路的电流为2I，根据P＝UI可得

解得

串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压

解得

则电源电压

9．C
【详解】A．任何物体都具有内能，因为分子在做无规则运动，故A错误；
B．饺子在煮的过程中体积变大是因为物体受热膨胀，与分子间斥力没有关系，故B错误；
C．饺子在煮的过程中，饺子不断吸收热量，内能增加，通过热传递的方式改变了内能，故C正确；
D．饺子煮熟关火后，水不再沸腾，则水分子仍然在做无规则运动，故D错误。
故选C。
10．B
【详解】A．两电阻并联，电流表测定值电阻支路的电流，当压力增大时，电表示数不变，故A不符合题意；
B．两电阻串联，电流表测电路中电流，当压力增大时，压敏电阻阻值变小，则电路中的总电阻减小，由欧姆定律可知，电路中的电流增大，电表示数变大，故B符合题意；
C．两电阻串联，电压表测压敏电阻两端的电压，当压力增大时，压敏电阻变小，所分电压减小，电压表示数变小，故C不符合题意；
D．两电阻串联，电压表测电源电压，所以无论压力怎么变，电压表示数不变，故D不符合题意。
故选B。
11．D
【详解】A．由图可知，闭合开关后，电路只有一条路径，依次通过L1、L2。所以两灯泡串联。故A错误；
B．由图可知，电压表并联接在灯泡L1的两端，测灯泡L1两端的电压。故B错误；
C．若灯泡L2突然变亮，说明电路仍然是通路，可能的原因是灯泡L1短路，此时电压表测导线两端电压，示数将变小。故C错误；
D．当L1开路，电压表测电源电压，因此电压表示数会突然增大；或者L2短路时，电路只有一个用电器，电压表示数也会等于电源电压，突然增大。故D正确。
故选D。
12．C
【详解】A．若电热壶所在的C、B两点间发生了断路故障，灯仍然可以正常发光，但将试电笔插入插座的左孔时，左孔接在零线上，此时氖管不能发光，故A不符合题意；
B．若是电热壶所在的C、B两点间发生了短路故障，则保险丝会熔断或空开跳闸，所有用电器都不工作，故B不符合题意；
C．只有导线AB断路，灯仍然可以正常发光，电热壶不能正常工作，同时试电笔插入插座的左、右插孔，此时左孔通过电热壶与火线相连，氖管均能发光，故C符合题意；
D．由于插座用导线接地，没有影响火线与零线，故D不符合题意。
故选C。
13．ABD
【详解】A．由图得，滑片P从b端时，R1与滑动变阻器的最大电阻串联，电压表测量滑动变阻器的电压，电路中的电流最小，由图乙得，此时电路中电流为0.2A，电压表示数为4V，由串联电路分压特点和欧姆定律得，电源电压
┄┄①
滑动变阻器移动到a端，电路中只有R1工作，此时电路中电流最大，由图乙得，此时电流为0.6A，由欧姆定律得，电源电压为
┄┄②
由①②两式解得
，
故A正确；
B．当电路中电流最大，为0.6A时，电路中功率最大，为

故B正确；
C．由得，滑动变阻器的功率

当

时，滑动变阻器的功率最大，滑片P从b端移动到a端，滑动变阻器接入电路中的电阻由20Ω变为0Ω，所以滑片P从b端移动到a端，滑动变阻器的功率先变大在变小，故C错误；
D．滑片位于R2中点时，滑动变阻器接入电路中的电阻为

此时电路中电流为

乙图中D点的电流大小为0.3A，则D点是滑片位于R2中点时的状态，故D正确。
故选ABD。
14．BD
【详解】由图可知，该电路为串联电路，电压表测量灯泡L1两端的电压，电流表测量电路中的电流；当开关闭合时，只有一个灯亮，这说电路中有电流，电路出现了短路现象；若L1短路，电流表有示数，根据U=IR可知，电压表无示数；若L2短路，电流表有示数，电压表测量的是电源电压，电压表有示数；综上所述，故AC不符合题意，BD符合题意。
故选BD。
15．（1）；（2）700m
【详解】解：（1）质量为0.3kg的氢燃料完全燃烧放出的热量

（2）公交车所做的功

公交车受到的摩擦力

由于公交车匀速直线行驶，所以牵引力等于摩擦力，即

由得，该公交车匀速直线行驶的路程为

答：（1）质量为0.3kg的氢燃料完全燃烧放出的热量；
（2）这些热量能让该公交车匀速直线行驶700m。
16．(1) 0.4安；(2)3伏；(3)0.3安
【详解】(1)电路中电阻R1和滑动变阻器R2串联，电路中的电流和R1的电流相等

(2)当滑动变阻器接入电路中的电阻为0时，此时电路中电阻最小，电流达到最大值

故电流表所选量程为，图b中电流表示数为0.3A，，此时R1两端电压

电压表的示数为滑动变阻器R2两端电压

(3)电压表V所用量程是“”，故滑动变阻器R2两端电压最大值为3V，根据串联电路的分压原理可知，此时变阻器接入电路中的电阻和R1阻值相等，即滑动变阻器接入电路中的最大电阻为，此时电路中的电流最小

所以，滑动变阻器的滑片P移动时，电流表示数的最大变化量

答：(1)当R1两端电压为4伏时，电路中的电流为；
(2)电流表示数如图（b）所示时，电压表的示数为；
(3)滑动变阻器的滑片P移动时，电流表示数的最大变化量为。
17．（1）1W；（2）4W；（3）2m
【详解】解：（1）电动机两端电压为5V时，卡住电动机，电路中电流为5A，可知电动机线圈电阻为

正常工作时电路中的电流为1A，则电动机线圈电阻消耗的热功率为

（2）电动机正常工作时的电功率为

电动机的输出功率为

（3）根据

可知匀速运动时的速度为

10s内电动机可以把重物匀速提升的高度为

答：（1）电动机线圈电阻消耗的热功率为1W；
（2）电动机的输出功率是4W；
（3）10s内电动机可以把重物匀速提升2m。
18．     质量     加热时间的长短     大于     都可行     小     见解析

【详解】（1）[1]探究物质吸热能力实验，实验中应量取初温和质量相同的甲、乙两种液体，分别倒入相同的烧杯中。
（2）[2]用相同的电加热器加热，加热相同的时间，放出的热量相等，甲、乙液体吸收的热量相等，故此实验中把甲液体和乙液体吸收热量的多少转换为加热时间的长短来反映的。
（3）[3]在加热过程中，液体在持续吸收热量，内能增加，故甲液体在第4min的内能大于第2min的内能。
（4）[4]比较甲、乙两种液体吸热本领的大小，可以加热相同的时间，观察两种液体温度的变化量，温度变化量越大说明吸热能力弱，也可以加热到相同的温度，比较加热时间的长短，加热时间长的吸热能力强，因此这两种方法都可以比较出液体的吸热能力。
（5）[5][6]由图2可知，在相同的时间内，吸收相同的热量，甲的温度升高的快，乙的温度升高的慢，故甲液体的比热容比乙液体的比热容小。
（6）[7]根据可知，在质量和吸收热量一定时，温度的变化值和比热容成反比；由图2可知，用相同的酒精灯加热4min，甲和乙吸收的热量相同，甲的温度变化值为

乙的温度变化值为

则甲的比热容为

19．     断开     串联     C     0.44          IC＝IA+IB     只进行了一次实验，结论具有偶然性
【详解】（1）[1]为了保护电路，闭合开关前，开关应断开。
[2]根据电流表的使用规则，电流表在使用时，必须与所测电路用电器串联。
（2）[3]如图乙所示，电流表接在干路上，故此时电流表测量的是C处的电流。
[4]由图乙可知，电流表量程为0~0.6A，分度值为0.02A，示数为0.44A。
[5]若要测量通过灯泡L2的电流，电流表应与L2串联，如图所示：

（3）[6]分析由表中数据知

由此可以初步得出的结论是

[7]探究并联电路的电流规律时，为得出普遍性的结论，应换用不同规格的小灯泡多次实验；该方案中，实验设计存在不足之处是：只进行了一次实验，结论具有偶然性。
20．     断开          短路     0.3
【详解】（1）[1]连接电路时，为了电路元件的安全，所以开关要断开。
[2]探究通过导体的电流与导体两端的电压的关系实验中，电流表测电路中电流，电压表测电阻两端的电压，当滑片向右移动时，电流表示数变小，即滑动变阻器连入电路的电阻变大，所以未接好那根导线应接在滑动变阻器的左下接线柱上，连接好的电路如下图所示：

（2）[3]电路接好后，闭合开关，此时滑动变阻器接入最大阻值，发现电流表有示数但没超出量程，说明电路为通路，电压表无示数，故障发生在电压表接线柱接线不牢固或电阻短路，所以产生故障的原因可能是电阻短路。
（3）[4]由图乙知，电流表选用的是小量程，其最小分度值为0.02A，所以其读数为0.3A。
（4）[5]两节新干电池为电源，所以电源的电压为3V，因为滑动变阻器的规格为“20Ω 1A”，且电流表选用的是小量程，由串联电路规律得，为了电路元件的安全，电路中的最大电流为0.6A，由欧姆定律得此时定值电阻两端的电压为

所以电路中的最大电流不可能达到0.6A；当滑动变阻器接入电路的电阻为0Ω时，定值电阻两端的电压最大，即为电源电压3V；当滑动变阻器全部连入电路时，电路中电流最小，此时定值电阻两端的电压最小，由欧姆定律得

所以实验中电阻R两端的电压范围为。
（5）[6]由图丙知，该电路为Rx与滑动变阻器的串联电路，电压表测Rx两端的电压；闭合开关S，变阻器的滑片位于最左端时，电压表的示数为U2，此时电路为电阻Rx的简单电路，电压表示数等于电源的电压；闭合开关S，变阻器的滑片位于最大阻值处时，即最右端，此时电压表的示数为U1，则滑动变阻器两端的电压为，由欧姆定律得此时电路中的电流为

由串联电路中电流处处相等，由欧姆定律得未知电阻Rx的阻值为

21．     断开     反     寻找普遍规律     2.5     短路     50     1.5     0.75
【详解】（1）[1]连接电路时，为保护电路，防止短路，开关应断开。
（2）[2]由图乙可知
U=I1R1=0.5A×5Ω=2.5V
U=I2R2=0.1A×25Ω=2.5V
由上述计算可知，电阻与电流的乘积是一个定值，因此可得出结论，当导体两端电压一定时，通过导体的电流与导体的电阻成反比。
[3]为避免实验的偶然性，寻找普遍规律，得出结论，应进行多次实验。
（3）[4]由（2）中计算可知，小明探究时，控制电阻两端电压为2.5V，保持不变。
（4）[5]闭合开关，移动滑动变阻器滑片P，发现电流表有示数，说明电路是通路，电压表无示数，说明与电压表并联的电路部分出现了短路，则该故障可能是R短路。
（5）[6]滑动变阻器最大阻值是30Ω，当滑动变阻器阻值最大，R两端的电压刚好为2.5V时，R的阻值最大为

解得
R=50Ω
（6）[7]闭合开关S、S2，断开S1，电路为只有滑动变阻器的简单电路，电压表测滑动变阻器两端的电压。将滑动变阻器的滑片移到最上端，电压表示数为4V，说明电源电压为4V，小灯泡的额定电压为2.5V，所以当滑动变阻器两端电压为1.5V时，小灯泡正常发光；闭合S，S1时，电路为滑动变阻器、小灯泡的串联电路，电压表测滑动变阻器两端的电压，故此时移动滑动变阻器使电压表读数为1.5V。
[8]闭合S、S2，断开S1，此时电压表测的是②步中滑动变阻器连入部分两端的电压，保持滑动变阻器的滑片与②步的位置相同，此时电压表示数为2V，将滑动变阻器的滑片移到最上端，电压表示数为4V，根据串联电路中电压之比等于电阻之比可得滑动变阻器连入了一半，阻值R'=5Ω，则灯泡正常发光时电路中的电流

小灯泡的额定功率
