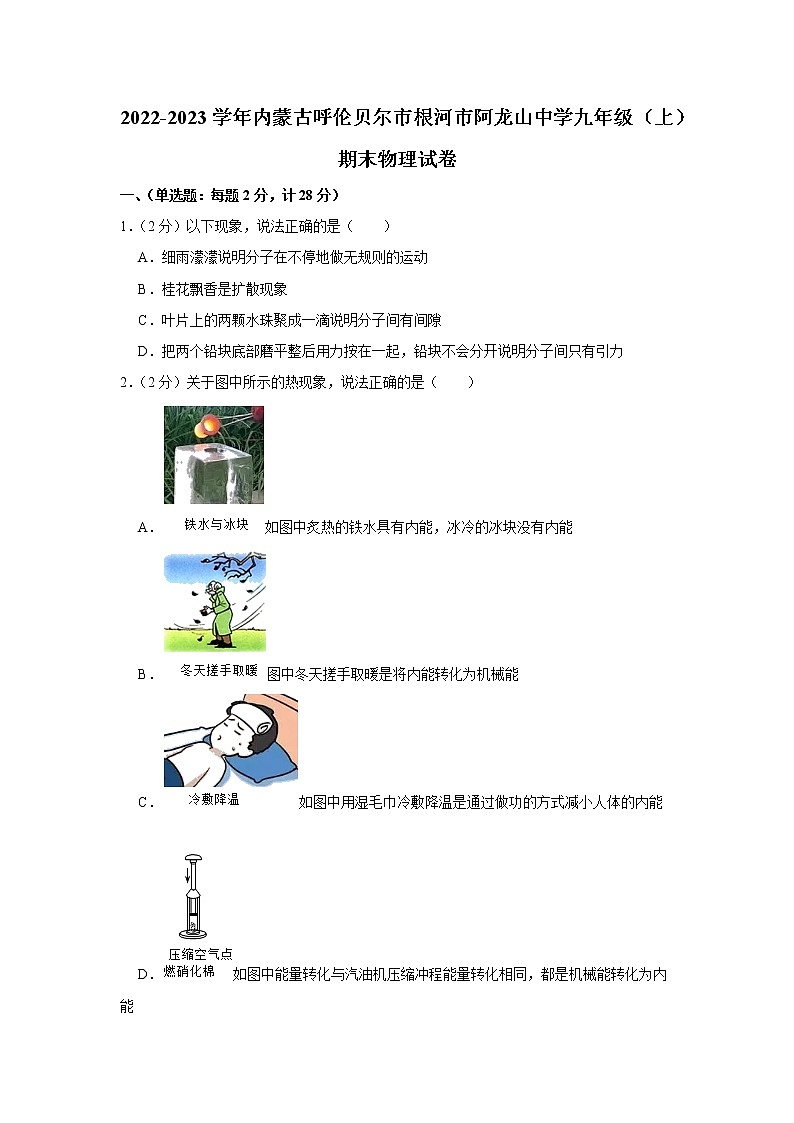

2022-2023学年内蒙古呼伦贝尔市根河市阿龙山中学九年级（上）期末物理试卷
一、（单选题：每题2分，计28分）
1．（2分）以下现象，说法正确的是（　　）
A．细雨濛濛说明分子在不停地做无规则的运动
B．桂花飘香是扩散现象
C．叶片上的两颗水珠聚成一滴说明分子间有间隙
D．把两个铅块底部磨平整后用力按在一起，铅块不会分开说明分子间只有引力
2．（2分）关于图中所示的热现象，说法正确的是（　　）
A．如图中炙热的铁水具有内能，冰冷的冰块没有内能
B．图中冬天搓手取暖是将内能转化为机械能
C．如图中用湿毛巾冷敷降温是通过做功的方式减小人体的内能
D．如图中能量转化与汽油机压缩冲程能量转化相同，都是机械能转化为内能

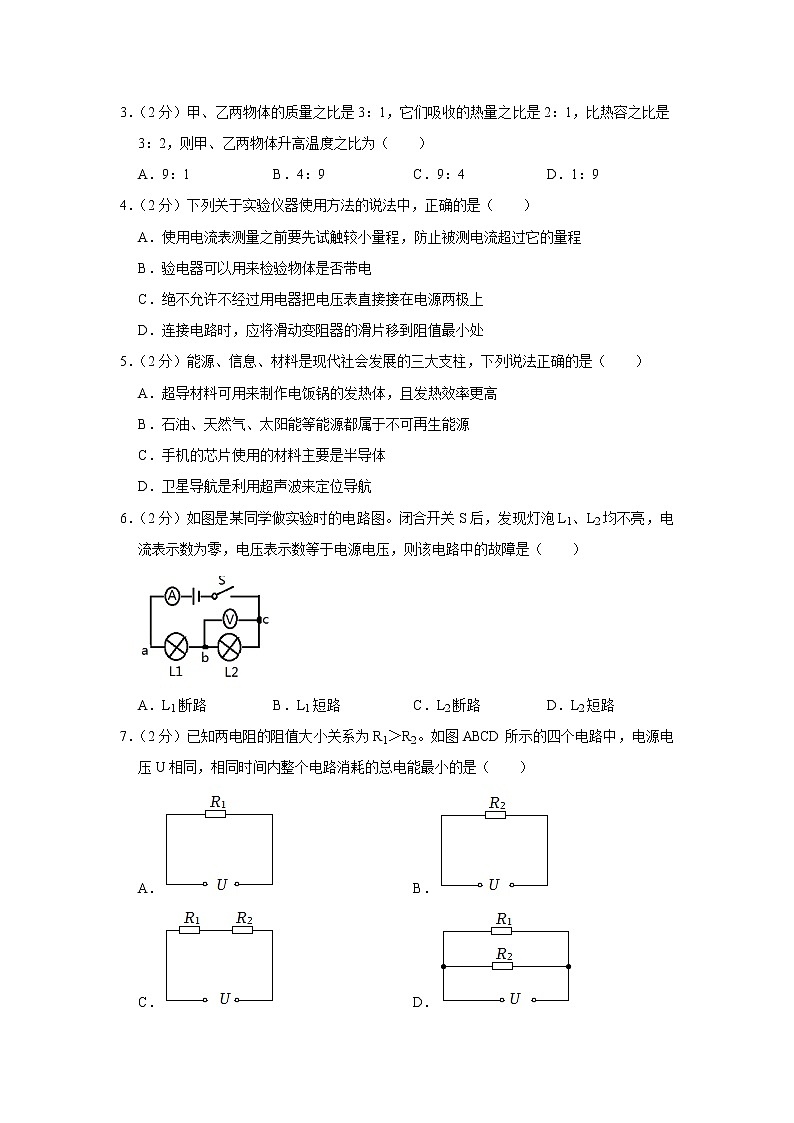

3．（2分）甲、乙两物体的质量之比是3：1，它们吸收的热量之比是2：1，比热容之比是3：2，则甲、乙两物体升高温度之比为（　　）
A．9：1 B．4：9 C．9：4 D．1：9
4．（2分）下列关于实验仪器使用方法的说法中，正确的是（　　）
A．使用电流表测量之前要先试触较小量程，防止被测电流超过它的量程
B．验电器可以用来检验物体是否带电
C．绝不允许不经过用电器把电压表直接接在电源两极上
D．连接电路时，应将滑动变阻器的滑片移到阻值最小处
5．（2分）能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（　　）
A．超导材料可用来制作电饭锅的发热体，且发热效率更高
B．石油、天然气、太阳能等能源都属于不可再生能源
C．手机的芯片使用的材料主要是半导体
D．卫星导航是利用超声波来定位导航
6．（2分）如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（　　）

A．L1断路 B．L1短路 C．L2断路 D．L2短路
7．（2分）已知两电阻的阻值大小关系为R1＞R2。如图ABCD所示的四个电路中，电源电压U相同，相同时间内整个电路消耗的总电能最小的是（　　）
A． B．
C． D．

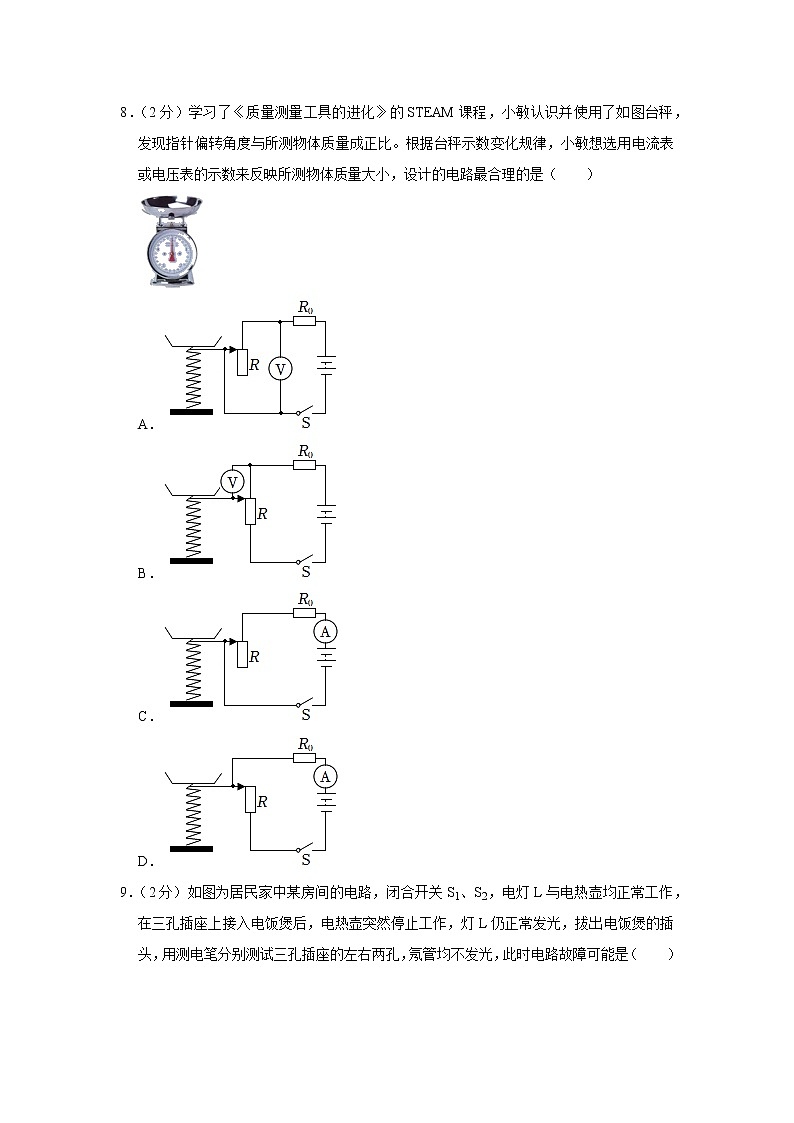

8．（2分）学习了《质量测量工具的进化》的STEAM课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。根据台秤示数变化规律，小敏想选用电流表或电压表的示数来反映所测物体质量大小，设计的电路最合理的是（　　）

A．
B．
C．
D．
9．（2分）如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是（　　）

A．AB间断路 B．CD间断路 C．插座短路 D．电热壶断路
10．（2分）以下对四个实验的认识，正确的是（　　）
A．如图实验演示的是电流的磁效应
B．如图实验可用来演示电动机的工作原理
C．如图实验中通电螺线管的B端是S极
D．如图实验可用来演示电磁感应现象
11．（2分）如图所示的是一个定值电阻和一个小灯泡的I﹣U图象，下列说法中正确的是（　　）

A．甲为定值电阻
B．乙的电阻为5Ω
C．若把甲和乙并联，当电源电压为2V时，电路中的总电流为0.8A
D．若把甲和乙串联，当电路中的电流为0.4A时，电路中的总电阻为15Ω
12．（2分）如图所示电路中，已知R1＝2Ω，R3＝5Ω，R2＝R4，电压表读数U1＝2.4V，U2＝4V，则电阻R2为（　　）

A．10Ω B．8Ω C．6Ω D．4Ω
13．（2分）将标有“6V，3W”的灯泡L1和标有“3V，6W”的灯泡L2并联起来接在某一电源上，其中一盏灯正常发光，且另一盏灯保证安全。不考虑温度对灯丝电阻的影响，则灯泡L1和L2的实际电功率之比为（　　）
A．1：2 B．1：4 C．1：8 D．8：1
14．（2分）如图所示，小灯泡L标有”6V 3W”字样（不计温度对灯丝电阻的影响），当S闭合，滑动变阻器滑片P在最左端时，小灯泡L正常发光；当S闭合，S1断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A。下列说法正确的是（　　）

A．电源电压为9V
B．滑动变阻器的最大阻值为18Ω
C．调节电路元件，可使电压表达到的最大值为4.5V
D．电路的最小功率与最大功率之比为3：16
二、（填空题：每空1分，计10分）
15．（2分）安全用电的原则是：　 　和　 　。
16．（2分）如图所示为汽车单缸四冲程汽油机的一个冲程，其能量转化情况是 　 　。该汽油机的飞轮转速是1800r/min，则汽油机燃气每秒对外做功 　 　次。

17．（2分）闪烁的彩灯，装点着节日的热闹与繁华，小明同学发现一串彩灯中有一盏彩灯处于熄灭状态，其他彩灯仍继续发光，据此他　 　（能/不能）判定同一串彩灯中各个小彩灯间是串联还是并联，为了进一步探究，小明小心的取下该彩灯，整串彩灯都熄灭，这说明各个小彩灯相互间是采用　 　（串联/并联）的方式连接的。
18．（2分）“人造太阳”是利用氢核 　 　（选填“裂”或“聚”）变来获得巨大能量的，现在的核电站都是利用核 　 　（选填“裂”或“聚”）变来获取能量的。
19．（2分）螺线管通电后，小磁针静止时的指向如题图所示，则通电螺线管右端为　 　极，电源的　 　端为正极。

三、（作图和实验探究题：作图题2分，实验探究题14分）
20．（2分）如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通。

21．为了研究不同物质的吸热能力，小明利用规格相同的电加热器给A和B液体加热，如图1所示。图2是他利用实验得到的数据绘制出两种液体温度随加热时间的变化图象。

（1）实验中应量取 　 　（选填“质量”或“体积”）相同的两种液体，分别倒入相同的烧杯中；
（2）用相同规格的电加热器加热A和B两种液体，目的是通过比较 　 　来比较A和B两种液体吸收热量的多少；
（3）分析图像可知 　 　（选填“A”或“B”）的吸热能力更强。
22．小亮想探究通过导体的电流与导体的电阻之间的关系。根据实验目的设计出实验电路图，并按电路图连接实验器材如图所示。
（1）在如图所示的实验电路中，有一个元件与导线连接有误，这个元件是：　 　。
（2）改正（1）中的错误后，闭合开关S后，发现电流表无示数，电压表有示数，产生这种现象的原因可能是：　 　（选填“R断路”或“R短路”）。
（3）排除（2）中的故障后，当把A、B两点间的电阻由10Ω更换为15Ω时，应将滑动变阻器的滑片P向 　 　移动（填“左”或“右”），才能使电压表示数保持不变。
（4）前几次实验定值电阻两端电压都可以达到2V，当把阻值为50Ω的定值电阻接入A、B间时，发现电流表的示数不为零，无论怎样移动滑片P，电压表示数都不能达到2V，其原因可能是 　 　。
（5）利用如图所示实验电路还可以进行的探究实验是：　 　。

23．有一个额定电压是2.5V的小灯泡，正常工作时的电阻约为10Ω，小明想测量它的额定电功率。实验室有如下器材：电源（电压恒为6V）、电流表、电压表、开关各一个、规格分别为“10Ω 0.5A”和“50Ω 0.5A”的滑动变阻器两个、导线若干。

（1）小明设计了图甲所示电路，他应选规格为 　 　的滑动变阻器才能完成实验。
（2）图乙是小华根据电路图连接的实物图，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是由于一根导线连接错误，请你在图乙中连接错误的导线上打“×”并补画出正确的连线。
（3）小华改正接线后，闭合开关，观察到电流表示数为零，电压表示数为6V，则电路中出现的故障是 　 　。
（4）排除故障后，继续实验。当电压表的示数为2.5V时，电流表的示数如图丙所示，则小灯泡额定功率是 　 　W；利用上述电路继续进行对比实验时，当调节滑动变阻器使得电流表示数为0.15A时，灯泡的实际电功率P实　 　0.25P额。
四、解答题（共2小题，满分0分）
24．小明学习了燃料的热值后，很想知道家中使用的天然气的热值是多少，于是，他在家里将装有2L水的水壶放到天然气灶上去烧，如图所示，用温度计测量水从20℃加热至80℃的过程中，观察到天然气表的数字变化了0.035m3。他通过上网查阅得知天然气灶的效率约为36%。求：
（1）求水壶里水的质量；
（2）在这个过程中水吸收的热量；
（3）天然气的热值。

25．如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220V，R1和R2均为电烤箱中的加热元件，R2的阻值为60Ω.当只闭合S1时为低温挡，低温挡电烤箱的电功率为440W。
（1）发热电阻R1的阻值是多少？
（2）开关怎样闭合为高温挡？高温挡的电功率是多少？
（3）小明发现傍晚用电高峰时，电烤箱内比平时温度低，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在1min内电能表的转盘转了30转，电能表的铭牌如图丙所示，则用电高峰时电烤箱的实际功率为多少W？（不考虑电阻值随温度的变化）

2022-2023学年内蒙古呼伦贝尔市根河市阿龙山中学九年级（上）期末物理试卷
参考答案与试题解析
一、（单选题：每题2分，计28分）
1．【解答】解：A、细雨不是分子，故A错误；
B、桂花飘香是扩散现象，说明分子在不停地做无规则运动，故B正确；
C、叶片上的两颗水珠聚成一滴说明分子间有引力，故C错误；
D、两个表面光滑的铅块紧压后会粘在一起，因为分子间存在引力，但同时也存在斥力，故D错误。
故选：B。
2．【解答】解：A、任何物体在任何情况下都具有内能，冰冷的冰块也有内能，故A错误；
B、搓手取暖时，要克服摩擦做功，是机械能转化为内能，故B错误；
C、湿毛巾冷敷降温是通过热传递的方式减小人体的内能，故C错误；
D、图中厚玻璃筒内的空气被压缩时，活塞对空气做功，将机械能转化为内能，使瓶内空气的内能增加、温度升高；汽油机在压缩冲程中，活塞对气缸内的汽油和空气的混合物做功，也是将机械能转化为内能，两者的能量转化情况相同，故D正确；
故选：D。
3．【解答】解：由题知，m甲：m乙＝3：1，c甲：c乙＝3：2，
甲、乙两物体吸收的热量之比Q甲：Q乙＝2：1，
则＝＝，即：＝，
解得甲、乙两物体升高的温度之比：＝＝4：9。
故选：B。
4．【解答】解：A、使用电流表测量之前要先试触较大量程，防止被测电流超过它的量程，故A错误；
B、验电器利用了同种电荷相互排斥的原理来检验物体是否带电，故B正确；
C、在量程合适时，电压表可以不经过用电器直接接在电源两极上，此时测量电源电压，故C错误；
D、为了保护电路安全，在连接电路时，应将滑动变阻器的滑片移到阻值最大处，故D错误。
故选：B。
5．【解答】解：A、超导材料是在极低温度下电阻为零的导体，由Q＝I2Rt可得，超导材料中通过电流时无法产生热量，故A错误；
B、石油、天然气不能在短时间内形成，是不可再生能源，而太阳能可以源源不断地从自然界获得，是可再生能源，故B错误；
C、手机的芯片使用的材料主要是半导体，故C正确；
D、超声波不能在真空中传播，而电磁波可以，所以卫星导航是利用电磁波波来定位导航，故D错误。
故选：C。
6．【解答】解：
A、若L1断路，整个电路断路，则电流表、电压表无示数。故A错误；
B、若L1短路，电路中有电流，L2会发光，电流表有示数，电压表有示数。故B错误；
C、若L2断路，L1、L2均不亮，电流表无示数，电压表通过灯L1、闭合的开关、电流表和导线接在电源的两极上，电压表的示数等于电源电压。故C正确；
D、若L2短路，电路中有电流，L1会发光，电流表有示数，电压表无示数。故D错误。
故选：C。
7．【解答】解：已知R1＞R2，
串联电路的总电阻比任何一个电阻都大，则R2＜R1＜R串，
并联的总电阻比任何一个电阻都小，则R并＜R2＜R1，
所以R并＜R2＜R1＜R串，
因为电源电压相同，根据电功公式W＝UIt＝t可得相同时间内，电阻越大消耗的电能越少，所以两电阻串联时整个电路消耗的总电能最小。
故选：C。
8．【解答】解：由图可知，物体的质量越大，重力越大，滑动变阻器的滑片向下滑动，滑动变阻器接入电路的电阻变大，
A、图A中，电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，由串联电路的电压特点和欧姆定律可知，电压表的示数：UV＝U﹣U0＝U﹣IR0＝U﹣•R0，由数学知识可知，UV与R不成正比，故A错误；
B、图B中，电阻R0与滑动变阻器R串联，电压表测滑动变阻器R上端的电压，因为电压表内阻很大，在电路中相当于开路，因此滑片移动的过程中，电路中的总电阻不变，电路中的电流不变，因此电压表的示数：UV＝IR接入，由数学知识可知，UV与R接入成正比，故B正确；
CD、图CD中，电阻R0与滑动变阻器R串联，电流表测电路的电流，电流表的示数：I＝，由数学知识可知，I与R不成正比，故CD错误。
故选：B。
9．【解答】解：在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，这表明电路出现了断路现象；灯L仍正常发光，说明A、C左边的火线、零线均正常；而把测电笔分别插入三孔插座的左右两孔，氖管均不发光，说明火线出现了断路现象，因此是AB间发生了断路。
故选：A。
10．【解答】解：A、如图实验演示的是电流的磁效应，据此可制成电磁铁，故A正确；
B、如图实验是电磁感应的实验装置，可用来演示发电机的工作原理，故B错误；
C、如图，用右手握住螺线管，使四指指向电流方向，则大拇指所指的右端为螺线管的N极，即B端为N极，故C错误；
D、如图实验是磁场对通电导体产生力的作用的实验装置，可用来演示电动机的原理，故D错误。
故选：A。
11．【解答】解：A、定值电阻的阻值一定，通过它的电流和其两端电压成正比，其函数图像是正比例函数图像，由此可知甲不是定值电阻，故A错误；
B、由图可知乙的电阻为：R乙＝＝＝10Ω，故B错误；
C、若把甲和乙并联，并联电路各个支路两端的电压相同，都等于电源电压，
由图可知，当电源电压为2V时，通过灯L的电流为IL＝0.6A，
通过电阻R的电流为IR＝0.2A，
由并联电路的电流特点可知电路中的总电流为：I＝IL+IR＝0.6A+0.2A＝0.8A，故C正确；
D、若把甲和乙串联，串联电路中电流处处相等，
由图可知，当电路中的电流为0.4A时，灯L两端的电压为UL＝1V，
电阻R两端的电压为UR＝4V，
由串联电路的电压特点可知电路的总电压为U＝UL+UR＝1V+4V＝5V，
则电路的总电阻为：R＝＝＝12.5Ω，故D错误。
故选：C。
12．【解答】解：设电路中的电流为I，
∵串联电路各处的电流相等，
∴根据欧姆定律可得：
U1＝I（R1+R2）＝I（2Ω+R2）＝2.4V，
U2＝I（R2+R4）＝2IR2＝4V，
由以上两式相比可得：
R2＝10Ω。
故选：A。
13．【解答】解：因并联电路中各支路两端的电压相等，正常发光的是额定电压较小的灯泡L2，此时电源的电压U＝3V，L2的功率为6W，
由可得灯泡L1的电阻为：
灯泡L1并联3V的电源上时的实际功率为：
故灯泡L1和L2的实际电功率之比为：
故ABD不符合题意，C符合题意。
故选：C。
14．【解答】解：A、当S闭合，S1断开，滑动变阻器滑片P在最左端时，为灯的简单电路，小灯泡L正常发光，故电源电压为6V，故A错误；
B、根据P＝，灯的电阻：
R＝＝＝12Ω；
当S闭合，S1断开，滑动变阻器滑片P在中点时，变阻器与灯串联，电流表测电路的电流，电流表的示数为0.2A，由欧姆定律，灯的电压为：U灯＝I×R＝0.2A×12Ω＝2.4V，
根据串联电路的规律和欧姆定律，变阻器连入电阻的大小：
R滑＝＝＝18Ω；故滑动变阻器的最大阻值为：
2×18Ω＝36Ω．B错误；
C、当开关S、S1都闭合，滑动变阻器滑片P在最右端时，灯将被短路，电路成为阻值为36Ω的简单电路，此时电压表相当于并联在电源两端，电压表达到最大电压为6V，故C错误；
D、当开关S、S1都闭合，滑动变阻器滑片P在最左端时，根据电阻的并联，此时电路中的总电阻最小：
R并联＝＝9Ω，故电路的最大功率为：
P大＝＝＝4W；
根据P＝，当电路的电阻最大时功率最小，根据电阻的串联，电阻的最大电阻：
R串联＝36Ω+12Ω＝48Ω，故最小功率为：
P小＝＝＝W；
电路的最小功率与最大功率之比为：
W：4W＝3：16，故D正确。
故选：D。
二、（填空题：每空1分，计10分）
15．【解答】解：安全用电的原则是：不接触低压带电体和 不靠近高压带电体。
故本题答案为：不接触低压带电体；不靠近高压带电体
16．【解答】解：图中进气门和排气门都关闭，活塞向上运动，是压缩冲程，其能量转化情况是 机械能转化为内能。
汽油机一个工作循环，4个冲程，飞轮转2圈，对外做功1次。若一单缸四冲程汽油机的飞轮转速是1800r/min，则飞轮每秒转30转，每秒对外功15次。
故答案为：机械能转化为内能；15。
17．【解答】解：一串彩灯中有一盏彩灯处于熄灭状态，如果彩灯之间是并联的，则该灯可能断路，如果彩灯之间是串联，则该灯可能是短路，故不能判定同一串彩灯中各个小彩灯间是串联还是并联。
取下该彩灯，整串彩灯都熄灭，电路断开，则说明该灯泡为短路，原电路为串联。
故答案为：不能；串联。
18．【解答】解：人造太阳是利用较轻的氢原子核在高温下发生聚变而释放出核能；而核电站利用的是铀核裂变时释放核能发电的；
故答案为：聚；裂。
19．【解答】解：
由图可知，小磁针静止时N极向左，由异名磁极间相互吸引可知，通电螺线管左端为S极，右端为N极；
根据右手螺旋定则：用右手握住通电螺线管，大拇指所指的那一端是通电螺线管的N极，使四指弯曲与电流方向一致；则可知电流由右侧流入螺线管，即电源的右端为正极；如图所示：

故答案为：N；右。
三、（作图和实验探究题：作图题2分，实验探究题14分）
20．【解答】解：由题知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；
如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的；
三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，两孔插座的接法：左孔接零线，右孔接火线，如图所示：

21．【解答】解：（1）根据m＝ρV，体积相同的两种液体质量不同，故实验中应量取质量相同的两种液体，分别倒入相同的烧杯中；
（2）根据转换法，用相同规格的电加热器加热A和B两种液体，目的是通过比较加热时间来比较A和B两种液体吸收热量的多少；
（4）根据如图2绘制的两种液体的温度随加热时间变化的图像可知，加热相同的时间，即吸收热量相同时，B的温度升高得慢，故B的吸热能力更强。
故答案为：（1）质量；（2）加热时间；（3）B。
22．【解答】解：（1）由图知，电流表的正负接线柱接反了，即连接有误的元件是电流表；
（2）闭合开关S后，电流表无示数，说明电路可能发生了断路故障，电压表有示数，说明电压表的两接线柱与电源两极能够相通，所以可能是与电压表并联的部分断路，即电阻R断路。
（3）将电阻由10Ω更换为15Ω时，电阻增大，根据串联分压的规律可知，其分得的电压增大；
探究电流与电阻关系的实验中，应保持电阻两端的电压不变，所以应使电阻两端的电压减小为原来的电压值，由串联电路的电压规律可知应增大变阻器分得的电压，由分压原理可知应增大变阻器连入电路中的电阻，所以滑片P应向右端移动。
（4）要保持定值电阻两端的电压不变，由串联电路的电压规律可知变阻器两端的电压也要保持不变，由串联分压的规律可得＝，所以当更换阻值较大的定值电阻时，变阻器连入电路中的电阻也要变大，如果滑动变阻器的最大电阻较小，则会导致定值电阻两端的电压不能达到所要控制不变的值，由此可知电压表示数都不能达到2V的原因可能是滑动变阻器的最大阻值较小。
（5）本实验电路还可以探究通过导体的电流与导体两端电压之间的关系。
故答案为：（1）电流表；（2）R断路；（3）右；（4）滑动变阻器的最大阻值较小；（5）通过导体的电流与导体两端电压之间的关系。
23．【解答】解：（1）有一个额定电压是2.5V的小灯泡，正常工作时的电阻约为10Ω，由欧姆定律，灯的额定电流约为I＝＝＝0.25A，灯正常发光时，由串联电路的规律和欧姆定律，变阻器连入电路中的电阻为R＝＝＝14Ω＞10Ω，故他应选规格为“50Ω 0.5A”的滑动变阻器才能完成实验；
（2）原电路中，电压表串联在电路中，灯与变阻器并联是错误的，电压表应与灯并联，变阻器应与灯串联，如下所示：

（3）经分析，闭合开关，观察到电流表指针不偏转，示数为零，电压表示数为6V，则电路中出现的故障是：灯泡断路；
（4）图丙中，电流表选用小量程，分度值为0.02A，电流大小为0.3A，灯的额定功率：P＝UI＝2.5V×0.3A＝0.75W；
因小灯泡电阻随温度的升高而变大，故该实验同时还发现小灯泡的电阻是变化的；灯泡温度越低，灯泡电阻越小，通过灯泡电流为其额定电流一半时，灯泡电阻小于灯泡正常发光时的电阻，根据P＝I2R，则灯泡实际功率小于额定功率的四分之一。即当调节滑动变阻器使得电流表示数为0.15A时，此时实际电流为额定电流0.3A的二分之一，灯泡实际功率P实 小于0.25P额。
故答案为：（1）50Ω 0.5A；（2）；（3）灯泡断路（4）0.75；小于。
四、解答题（共2小题，满分0分）
24．【解答】解：（1）水的体积：V＝2L＝2dm3＝2×10﹣3m3，
由可知水的质量：m＝ρV＝1×103kg/m3×2×10﹣3m3＝2kg；
（2）水吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（80℃﹣20℃）＝5.04×105J；
（3）已知天然气灶的效率约为η＝36%，
由η＝可知天然气完全燃烧放出的热量：Q放＝＝＝1.4×106J，
由Q放＝qV′可知天然气的热值：q＝＝＝4×107J/m3。
答：（1）水壶里水的质量为2kg；
（2）在这个过程中水吸收的热量为5.04×105J；
（3）天然气的热值为4×107J/m3。
25．【解答】解：
（1）当只闭合S1时，R1、R2串联，处于低温挡，由P＝可得：
R串＝＝＝110Ω，
发热电阻R1的阻值：
R1＝R串﹣R2＝110Ω﹣60Ω＝50Ω；
（2）当S1、S2都闭合时，电路中只有电阻R1接入电路中，根据P＝可知，此时电路中电阻较小，功率较大，为高温挡；
高温挡的电功率：
P高温＝＝＝968W；
（3）“3000r/（kW•h）”表示电路中每消耗1kW•h的电能，电能表的转盘转3000转，
电能表转盘转30转时，高温挡时电烤箱消耗的电能：
W＝kW•h＝0.01×3.6×106J＝3.6×104J，
t＝1min＝60s，
电烤箱的实际功率：
P实＝＝＝600W。
答：（1）发热电阻R1的阻值是50Ω；
（2）当S1、S2都闭合时为高温挡，高温挡的电功率是968W；
（3）用电高峰时电烤箱的实际功率为600W。
