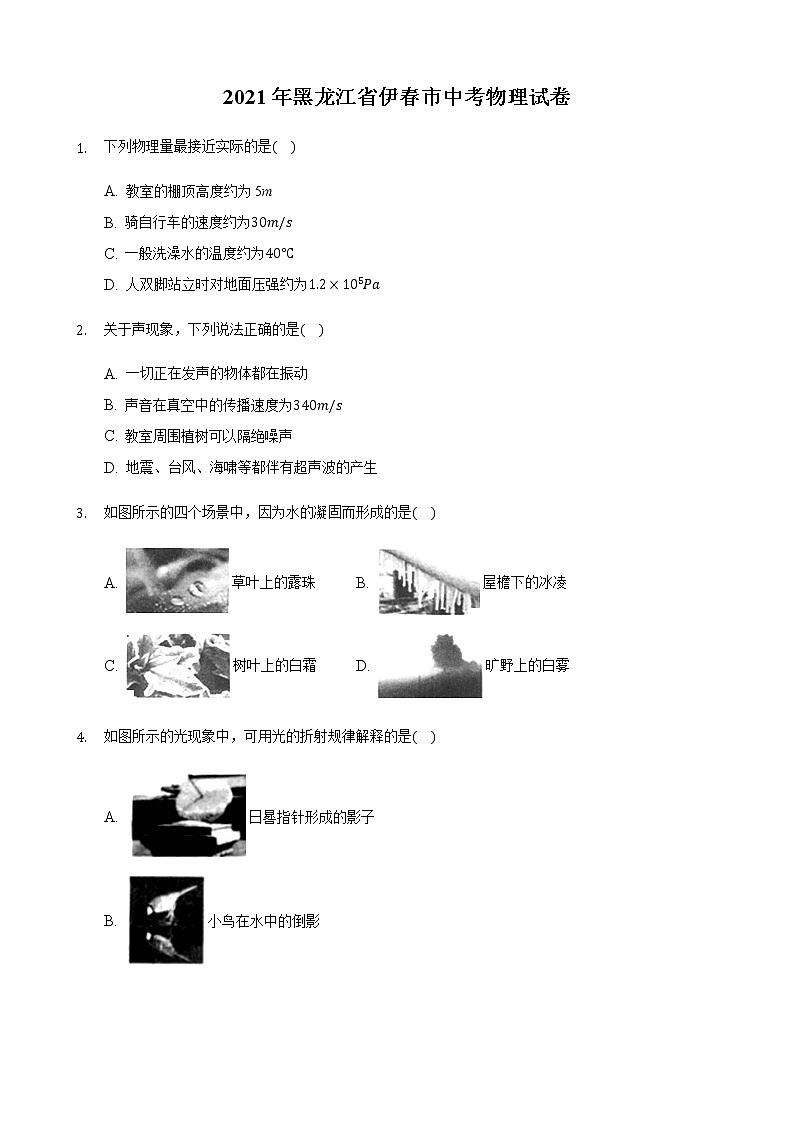

2021年黑龙江省伊春市中考物理试卷
1. 下列物理量最接近实际的是(    )
A. 教室的棚顶高度约为5m
B. 骑自行车的速度约为30m/s
C. 一般洗澡水的温度约为40℃
D. 人双脚站立时对地面压强约为1.2×105Pa
2. 关于声现象，下列说法正确的是(    )
A. 一切正在发声的物体都在振动
B. 声音在真空中的传播速度为340m/s
C. 教室周围植树可以隔绝噪声
D. 地震、台风、海啸等都伴有超声波的产生
3. 如图所示的四个场景中，因为水的凝固而形成的是(    )
A. 草叶上的露珠 B. 屋檐下的冰凌
C. 树叶上的白霜 D. 旷野上的白雾
4. 如图所示的光现象中，可用光的折射规律解释的是(    )
A. 日晷指针形成的影子
B. 小鸟在水中的倒影

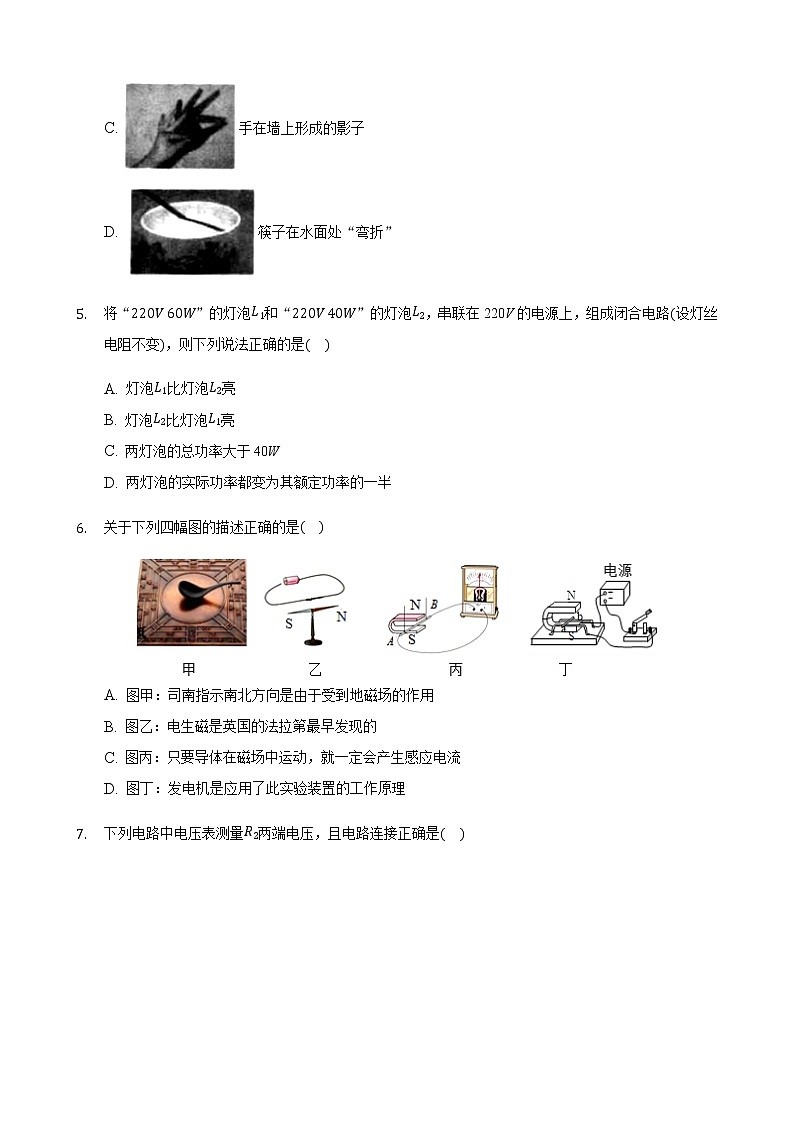

C. 手在墙上形成的影子
D. 筷子在水面处“弯折”
5. 将“220V 60W”的灯泡L1和“220V 40W”的灯泡L2，串联在220V的电源上，组成闭合电路(设灯丝电阻不变)，则下列说法正确的是(    )
A. 灯泡L1比灯泡L2亮
B. 灯泡L2比灯泡L1亮
C. 两灯泡的总功率大于40W
D. 两灯泡的实际功率都变为其额定功率的一半
6. 关于下列四幅图的描述正确的是(    )
A. 图甲：司南指示南北方向是由于受到地磁场的作用
B. 图乙：电生磁是英国的法拉第最早发现的
C. 图丙：只要导体在磁场中运动，就一定会产生感应电流
D. 图丁：发电机是应用了此实验装置的工作原理

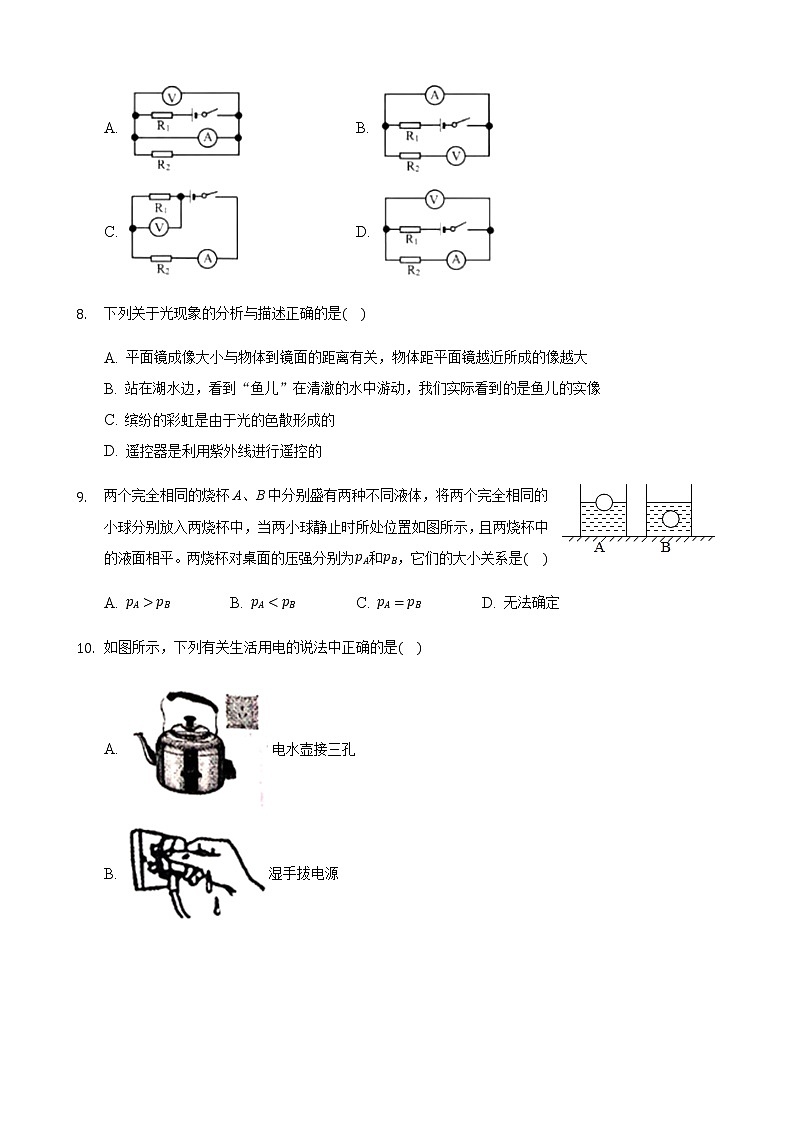

7. 下列电路中电压表测量R2两端电压，且电路连接正确是(    )
A. B.
C. D.
8. 下列关于光现象的分析与描述正确的是(    )
A. 平面镜成像大小与物体到镜面的距离有关，物体距平面镜越近所成的像越大
B. 站在湖水边，看到“鱼儿”在清澈的水中游动，我们实际看到的是鱼儿的实像
C. 缤纷的彩虹是由于光的色散形成的
D. 遥控器是利用紫外线进行遥控的
9. 两个完全相同的烧杯A、B中分别盛有两种不同液体，将两个完全相同的小球分别放入两烧杯中，当两小球静止时所处位置如图所示，且两烧杯中的液面相平。两烧杯对桌面的压强分别为pA和pB，它们的大小关系是(    )
A. pA>pB B. pA 10. 如图所示，下列有关生活用电的说法中正确的是(    )
A. 电水壶接三孔
B. 湿手拔电源
C. 使用绝缘皮破
D. 试电笔在使用时手不能触碰金属笔尾
11. 将电灯、开关和插座接入家庭电路中，如图各电路图接线正确的是(    )
A. B.
C. D.
12. 质量相等的A、B两实心物块，密度之比ρA：ρB=3：2，分别放入足够多的水中，物块所受浮力分别为FA和FB，当两物块静止时所受浮力FA与FB之比不可能的是(    )
A. 1：1 B. 2：3 C. ρ水：ρA D. ρ水：ρB
13. 下列说法正确的是(    )
A. 内燃机消耗的燃料越多，其效率越高
B. 物体吸收热量，其温度一定升高
C. 外界对物体做功，物体内能可能增加
D. 在热传递过程中，热量只能自发地从高温物体转移到低温物体
14. 如图所示，重为800N的物体在100N水平拉力F的作用下，以0.2m/s的速度沿水平地面向左匀速直线运动了10s，滑轮组的机械效率为60%。在此过程中，下列说法正确的(    )
A. 拉力F做的功为400J B. 物体与地面间的摩擦力为180N
C. 额外功为240J D. 拉力做功的功率为40W
15. 如图所示的电路中，电源电压为4.5V且保持不变，电流表量程为“0～0.6A”，电压表量程为“0～3V”。小灯泡标有“3V 1.2W”字样(不考虑温度对灯丝电阻的影响)，滑动变阻器上标有“20Ω 1A”字样。闭合开关，在保证电路元件安全情况下，下列说法正确的是(    )


A. 电压表的示数变化范围是“1.5～3V”
B. 滑动变阻器接入电路的阻值变化范围是“3.75～15Ω”
C. 小灯泡的最小功率是0.6W
D. 电路总功率变化范围是“1.2～1.8W”
16. 端午节的传统习俗有包粽子、赛龙舟、放纸船等活动，煮粽子时粽叶飘香，说明物质的分子在______ ；赛龙舟时人用桨向后划水，船却向前行进，说明物体间力的作用是______ 的。
17. 如图所示，一木块沿固定光滑斜面下滑，木块(不计大小)的重力为10N，所受支持力为8N，则木块由斜面顶端滑到底端的过程中，重力做功为______ J，支持力做功为______ J。

18. 如图所示，一重为2N的薄壁容器中装有质量为600g的水，容器的底面积为40cm2，水对容器底部的压力为______ N，容器对桌面的压强为______ Pa。(g=10N/kg)


19. 如图所示，OAB为一可绕O点自由转动的轻质杠杆，OA垂直于AB，且OA长度为40cm，AB长度为30cm，在OA中点C处挂一质量为1kg的物块，要求在端点B处施加一个最小的力F，使杠杆在图示位置平衡，则力F的力臂应是______ cm，最小的力F是______ N。


20. 2021年5月哈伊高铁开工建设，设计全程长约300km，运行时间大约100min，伊春将进入高铁时代，极大促进林都伊春旅游业的快速发展，届时绿色伊春将会迎来八方来客。试求哈伊高铁列车运行全程的平均速度为______ km/h；试想坐在高铁列车上。穿行于绿色林海之中，美丽迷人的景物纷纷“前来欢迎”远方客人，这是以______ 为参照物。
21. 2020年《开学第一课》于9月1日央视综合频道晚八点正式播出。今年《开学第一课》以“少年强，中国强”为主题，传递“人民至上，生命至上”的价值理念。手机端收看电视节目由______ 传递信号，其在真空中的传播速度约是______ m/s。
22. 下列为录制合成的声音波形图，由图可知，甲和丙的______ 相同，甲和丁的______ 相同(选填“音调”、“响度”)。

23. 在高速公路上快速行驶的汽车，遇到紧急情况刹车后不能立即停下来，是因为汽车具有______ ；交通规则要求汽车不能超速行驶，是因为汽车质量一定时，其行驶速度越大，______ (选填“动能”或“势能”)越大，发生交通事故时，造成的伤害越严重。
24. 一台单缸四冲程汽油机飞轮的转速是2400r/min，则该汽油机每秒钟完成______ 个冲程，对外做功______ 次。
25. 在探究某种物质熔化特点的实验中，根据实验数据做出了该物质熔化过程中温度随时间变化的图像，由图可知，该物质是______ (选填“晶体”或“非晶体”)，其熔点是______ ℃。


26. 如图所示，某同学在探究凸透镜成像规律实验中，他将焦距为10cm的凸透镜A固定在光具座50cm刻度线处，蜡烛放置在20cm刻度线处时，移动光屏可得到一个清晰倒立的、______ 的实像(选填“放大”、“等大”、“缩小”)；该同学又在蜡烛与凸透镜之间靠近凸透镜处，放置一近视镜片，为了使光屏上再次呈现烛焰清晰的像，应将光屏沿着光具座向______ 移动(选填“左”或“右”)。

27. 创新小组自制简易“浸没式密度计”过程如下(已知水的密度为1.0×103kg/m3)；
(1)将一实心小球悬挂在弹簧测力计下方，弹簧测力计示数如图甲所示为4N；
(2)将小球浸没在水中时，弹簧测力计示数如图乙所示为3N；
(3)将小球浸没在某未知液体中时，弹簧测力计示数如图丙所示为2.8N；则经计算即可得出小球的密度为______ kg/m3，未知液体密度为______ kg/m3。


28. 某实验小组在“探究滑动摩擦力大小与哪些因素有关”的实验中：
(1)如图甲所示，小睿用弹簧测力计沿______ 方向，______ 拉动木块，这样做的目的是利用______ 原理间接测出木块所受滑动摩擦力的大小；
(2)由甲、乙两图实验数据可得出的结论是：______ ；
(3)实验结束后，小睿仔细思考了实验中存在的问题，为了减小误差，他设计了另一种方案，如图丁所示，将弹簧测力计的一端固定，另一端与木块相连，木块放在长木板上，弹簧测力计保持水平，拉动木板水平向左运动，在此过程中______ (选填“需要”或“不需要”)匀速直线拉动木板，木块稳定时相对地面处于静止状态，这样做的好处是______ 。
29. 小明在验证“阿基米德原理”实验中：

(1)用已调零的弹簧测力计，按照图甲中所示顺序进行实验操作，测力计的示数分别为：F1、F2、F3、F4，由此可知铁球浸没在水中所测得的浮力表达式为F浮= ______ ，测得铁球排开水所受的重力表达式为G排= ______ (用此题中所给字母表示)；
(2)小明预期要获得的结论是：______ (用此题中所给字母表示)；
(3)在读数正确的情况下，小明由实验数据发现：铁球浸没在水中所受浮力F浮大于铁球排开的水所受重力G排，而且超出了误差允许的范围，得出此实验结果的原因可能是______ (写出一条即可)；
(4)小明分析发现了此实验操作中存在的问题并加以改正。进一步思考：如果实验中物体没有完全浸没水中，能否验证“阿基米德原理”。正确的观点是______ (选填“能”或“不能”)验证；
(5)他又进行了如下深入探究：将溢水杯中注满水放在电子秤上。如图乙所示，其示数为m1，将铁球用细线悬挂轻轻放入水中浸没，待杯中水停止外溢时，如图丙所示，其示数为m2，则m1 ______ m2(选填“>”、“=”、“<”)。
30. 某实验小组在探究“电流与电阻关系”的实验时，
(1)设计了如图甲所示电路，电源为三节新干电池，此实验中滑动变阻器的作用是保护电路和______ 。
(2)请用笔画线代替导线，将图甲所示电路连接完整(要求滑片向左滑动时，电流表示数变大，连线不得交叉)；
(3)经检查电路连接正确后，闭合开关，发现电压表有示数且接近电源电压，电流表无示数，若电路中只有一处故障可能是______ ；排除故障后，闭合开关前应将滑动变阻器滑片移至______ (选填：“A”或“B”)端，如图乙所示，闭合开关后移动滑片到某一位置时，电流表的示数为______ A；
(4)图丙是小组根据测得的实验数据绘制的电流I随电阻R的变化图像，由图像可知电阻R两端的电压为______ V，当电阻由5Ω更换为10Ω时，闭合开关后，应将滑动变阻器的滑片向______ (选填“左”或“右”)端滑动，若实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω，则滑动变阻器的最大阻值至少是______ Ω。
31. 物理学是一门十分有趣的科学，课堂上老师让同学们观察了这样一个有趣的实验，如图所示：水沸腾后把烧瓶从火焰上拿开，水会停止沸腾；迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，则烧瓶中的水会发生什么现象？并解释发生这种现象的原因。










32. 许多同学玩过有趣的蹦床游戏，如图所示。当人从空中最高点下落至刚接触蹦床的过程中，人的动能和势能是如何转化的？人从接触蹦床到下落至最低点的过程中，人的动能、重力势能和蹦床的弹性势能都如何变化？(不计空气阻力)
33. 小琦家新安装了一台容积为0.5m3的太阳能热水器，加满水后，经过4h阳光的照射水温由原来的25℃升高到45℃(已知：水的比热容c=4.2×103J/(kg⋅℃)，焦炭的热值q=3.0×107J/kg，水的密度ρ=1.0×103kg/m3)。问：
(1)在这4h内水吸收的热量为多少焦耳？
(2)若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧多少千克的焦炭？







34. 如图甲所示为某电烤箱的内部简化电路，S1为自动控制开关，R1和R2均为电热丝，图乙是电烤箱正常工作时电流随时间变化的图象。求：

(1)低温挡工作时的功率；
(2)电热丝R2的阻值；
(3)15min内R1消耗的电能。







答案和解析
1.【答案】C

【解析】解：A、一般楼层的高度约为3m，与5m相差较大，故A错误；
B、生活中，骑自行车的速度约为5m/s，与30m/s相差大，故B错误；
C、一般洗澡水的舒适温度与人体的温度相当，约为40℃，故C正确；
D、假设人的体重为600N，双脚站立时与地面的接触面积为500cm2，由此估算人对地面的压强大小为：p=FS=GS=600N500×10−4m2=1.2×104Pa，故D错误。
故选：C。
A、一般楼层的高度约为3m；
B、生活中，骑自行车的速度约为5m/s；
C、一般洗澡水的舒适温度与人体的温度相当，约为40℃；
D、假设人的体重为600N，双脚站立时与地面的接触面积为500cm2，由压强公式p=FS估算人对地面的压强大小。
本题考查生活中物理量的估测、估算，要求学生能理论联系实际，学以致用，难度一般。
2.【答案】A

【解析】解：
A、声音是由物体振动产生的，一切正在发声的物体都在振动，振动停止，发声也停止，故A正确；
B、声音的传播需要介质，真空不能传声，故B错误；
C、教室周围植树属于在传播过程中减弱噪声，无法隔绝噪声，故C错误；
D、地震、台风、海啸等都伴有次声波的产生，故D错误。
故选：A。
(1)声音是由物体振动产生的，一切正在发声的物体都在振动；
(2)声音的传播需要介质，真空不能传声；
(3)减弱噪声的途径：在声源处减弱噪声、在传播过程中减弱噪声、在人耳处减弱噪声；
(4)人耳的听觉频率范围：20Hz～20000Hz，低于20Hz的声音为次声波。
此题主要考查了声音的产生和传播、减弱噪声的途径，属于识记性内容，比较简单。
3.【答案】B

【解析】解：
A、草叶上的露珠是空气中的水蒸气遇冷液化而成的小水珠，故A错误；
B、屋檐下的冰凌是雪先熔化为水，水又凝固成冰而形成的，先熔化后凝固，故B正确；
C、霜是水蒸气遇冷凝华形成的冰晶，故C错误；
D、雾是空气中的水蒸气遇冷液化形成的小水滴悬浮在空气中出现的现象，故D错误。
故选：B。
(1)在一定条件下，物体的三种状态--固态、液态、气态之间会发生相互转化，这就是物态变化；
(2)物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态。
4.【答案】D

【解析】解：
A、日晷指针形成的影子，是由光的直线传播形成的，故A不符合题意；
B、水中的倒影，属于平面镜成像，是由光的反射形成的，故B不符合题意；
C、手在墙上形成影子，是由光的直线传播形成的，故C不符合题意；
D、水中筷子上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以感觉筷子折断了，故D符合题意。
故选：D。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。
5.【答案】B

【解析】解：由P=U2R得：L1、L2的电阻分别为：
R1=U2P1=(220V)260W≈806.7Ω；
R2=U2P2=(220V)240W=1210Ω；
则两灯串联时，电流相等，由P=I2R可得，灯泡L1的功率小于L2的功率，故灯泡L2要比L1亮，故A错误，B正确；
串联电路总电阻等于各分电阻之和，此时通过电路的电流：I=UR1+R2=220V806.7Ω+1210Ω≈0.11A，
两灯实际消耗的功率：P1′=I2R1=(0.11A)2×806.7Ω≈9.76W≠30W，
P2′=I2R2=(0.11A)2×1210Ω≈14.64W≠20W，
两灯泡的总功率为：P=P1′+P2′=9.76W+14.64W=24.4W<40W，故CD错误。
故选：B。
由灯泡的额定功率及额定电压可求得灯泡的电阻，根据串联电路电流特点结合电功率公式的变形P=I2R可得两灯泡的实际功率的大小关系，灯泡的亮度由灯泡的实际功率决定，根据串联电路电阻规律结合欧姆定律可得通过电路的电流，根据电功率公式的变形P=I2R可计算两灯泡的实际功率，逐项分析即可。
本题考查串联电路特点、欧姆定律、电功率公式的灵活运用，由分析可得，电阻越大的灯泡串联后亮度越大。
6.【答案】A

【解析】解：A、因为地球是一个巨大的磁体，司南能够指示南北方向是因为受到地磁场的作用，故A正确；
B、该实验是奥特斯实验，奥斯特最早发现通电导体周围存在磁场，故B错误；
C、只有闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流，故C错误；
D、该装置探究的原理是通电导体在磁场中受力的作用，这是电动机的原理图，故D错误。
故选：A。
(1)指南针就是利用地磁场的作用来指向南北的；
(2)奥斯特最早发现电流周围存在磁场；
(3)闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流；
(4)电动机是利用通电导线在磁场中受力的作用的原理制成的。
本题考查了电与磁之间的联系：通电导体的周围存在磁场、通电导体在磁场中受力和电磁感应现象，还考查了地磁场的应用，要求平时学习时注意区分相关实验的原理和应用。
7.【答案】D

【解析】解：
A、电流表并联到了电阻R2两端，R2被短路，此时电压表测量的是一段导线两端的电压，故A错误；
B、电流表并联到了电阻R2两端，电压表与电阻R2串联，电流表和电压表的接法错误，故B错误；
C、电压表并联到了电阻R1两端，测量的是R1两端的电压，故C错误；
D、该电路为串联电路，电压表并联到了电阻R2两端，测量的是R2两端的电压，电流表串联在电路中，故D正确。
故选：D。
根据电压表的使用规则分析：
①电压表要与待测电路并联；
②电流要从“+“接线柱流入，从“−“接线柱流出(否则指针反向偏转)。
③被测电压不要超过电压表的量程(可以采用试触的方法来看是否超过量程)。
本题考查了电流表、电压表的连接方式，属于基础知识。
8.【答案】C

【解析】解：
A、平面镜成像大小与物体到镜面的距离无关，像的大小始终与物体的大小相同，故A错误；
B、看到的鱼儿实际上是鱼儿反射的光经水面折射形成的虚像，故B错误；
C、雨后天空中的彩虹是阳光被空气中的小水珠折射后，发生色散形成的，故C正确；
D、遥控器是利用红外线进行遥控的，故D错误。
故选：C。
(1)平面镜成像特点：平面镜所成的像是虚像，物体和像大小相同，物体到平面镜的距离和像到平面镜的距离相等，物体和像关于平面镜对称；
(2)光从一种介质斜射入另一种透明介质时，会发生折射；
(3)彩虹的形成属于光的色散现象；
(4)遥控器是利用红外线进行遥控的。
本题考查了平面镜成像的特点、光的折射、光的色散、红外线、紫外线的作用，属于基础题。
9.【答案】A

【解析】解：(1)完全相同的小球在A中漂浮，在B中悬浮，由物体的浮沉条件可知：ρ液A>ρ球，ρ液B=ρ球，即两种液体密度：ρ液A>ρ液B；
(2)同时，小球排开液体的体积V排AV液B，
由公式ρ=mV可知液体质量：m液A=ρ液AV液A>m液B=ρ液BV液B；
(3)烧杯对水平桌面的压力为F=G总=m总g=(m球+m杯+m液)g，可见，两个烧杯对桌面的压力大小：FA>FB，由公式p=FS可知，在受力面积相同时，烧杯对桌面的压强大小关系为：pA>pB，故B、C、D选项错误，A选项正确。
故选：A。
(1)完全相同的小球在A中漂浮，在B中悬浮，由物体的浮沉条件可知液体密度与小球密度的关系为：ρ液A>ρ球，ρ液B=ρ球，由此可知两种液体密度的关系；
(2)同时，小球排开液体的体积V排AV液B，由公式ρ=mV可知烧杯中液体质量的大小关系；
(3)烧杯对水平桌面的压力为F=G总=G液+G杯，结合压强公式p=FS可知烧杯对桌面的压强大小关系。
本题考查物体浮沉条件的应用及压强大小的比较，难度适中。
10.【答案】A

【解析】解：
A、电水壶的金属外壳必须接地，应采用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，故A符合安全用电原则；
B、接在电路中的电源插头属于带电体，用湿手触摸时，生活用水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故B不符合安全用电原则；
C、使用绝缘皮破损的导线，从而容易使人体和带电体接触，就会造成触电事故，十分危险，故C不符合安全用电原则；
D、使用测电笔时，手要接触笔尾金属体，才能辨别出火线或零线，但手不能接触笔尖金属体，否则会发生触电事故，故D不符合安全用电原则。
故选：A。
(1)家用电器如电冰箱、电冰柜、洗衣机、电水壶、电饭锅等，应按产品使用要求，装有接地线的插座；
(2)生活用水属于导体，有可能使电流通过生活用水传到人体上，使人体触电；
(3)对各种电气设备按规定进行定期检查，如发现绝缘损坏、漏电和其他故障，应及时处理；
(4)使用测电笔辨别火线时，一定要用手接触笔尾金属体，否则容易造成误判，认为带电体不带电是十分危险的，使用测电笔时，手不能接触笔尖金属体，这样会发生触电事故。
本题是对安全用电常识的考查，要求能运用物理知识解决实际问题。
11.【答案】D

【解析】解：根据安全用电的原则，开关接在火线上，开关和电灯要串联，且开关接在火线与灯泡之间；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；且三孔插座与电灯要并联，根据选项可知，D正确。
故选：D。
(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
家庭电路中，不但考虑用电器的正常使用，更要考虑使用的安全性。对开关、灯泡、插座等用电器的正确连接方法必须熟练掌握。
12.【答案】D

【解析】解：质量相等的A、B两实心物块，密度之比ρA：ρB=3：2，根据ρ=mV可知，其体积之比为：VA：VB=2：3；
A、B两实心物块，分别放入足够多的水中，若两个物体在水中都处于漂浮状态，则受到的浮力等于其重力，根据G=mg可知，物体的重力相同，则浮力相同，即FA：FB=1：1；
若两个静止时，都全部浸入水中，根据F浮=ρ水gV排可知，其浮力之比等于排开的水的体积之比，也等于A、B两实心物块的体积之比，即FA：FB=2：3；
由于A的密度大于B的密度，当A在水中下沉，B在水中漂浮时，则A受到的浮力为：F浮A=ρ水gVA，B受到的浮力为：F浮B=GB=ρBgVB，FA：FB=ρ水gVA：ρBgVB=2ρ水：3ρB；由于ρA：ρB=3：2，则：ρ水gVA：ρBgVB=ρ水：ρA；
综上所述，不可能得到D。
故选：D。
根据A、B两实心物块的质量和密度之比得出体积之比；列举物块在水中存在状态，根据阿基米德原理和物体的浮沉条件分析。
本题考查了阿基米德原理的应用、物体浮沉条件的应用，能分析出两个物体在水中的状态是解题的关键。
13.【答案】CD

【解析】解：A、热机效率是指热机所做有用功与燃料完全燃烧释放的热量之比，这个比值越大，效率就越高，内燃机消耗的燃料越多，所做有用功多少未知，其效率不一定越高，故A错误；
B、物体吸收热量，内能增加，温度不一定升高。如晶体熔化时，吸收热量，温度保持不变，故B错误；
C、外界对物体做功，其它形式能转化为内能，物体的内能增加，故C正确；
D、热传递时，热量总是自发地从高温物体转移到低温物体，故D正确。
故选：CD。
A、热机效率是指热机所做有用功与燃料完全燃烧释放的热量之比，这个比值越大，效率就越高；
B、物体吸收热量，内能增加，温度不一定升高。如晶体熔化时，吸收热量，温度保持不变；
C、外界对物体做功，其它形式能转化为内能，物体的内能增加；
D、热传递时，热量总是自发地从高温物体转移到低温物体。
本题考查基本概念的理解，涉及热机效率、内能及其改变方式，难度不大。
14.【答案】BC

【解析】解：
AD、由图知，n=3，则绳子自由端移动的距离：
s绳=3s物=3v物t=3×0.2m/s×10s=6m，
拉力做的总功：W总=Fs绳=100N×6m=600J，
拉力做功的功率：P=W总t=600J10s=60W，故AD错误；
B、拉力做的有用功W有=fs物，W总=Fs绳，
因为η=W有用W总=fs物Fs绳=fs物F3s物=f3F，
所以物体与地面间的滑动摩擦力：
f=η×3F=60%×3×100N=180N，故B正确；
C、拉力做的有用功：W有=fs物=fv物t=180N×0.2m/s×10s=360J，
拉力做的额外功：W额=W总−W有用=600J−360J=240J，故C正确。
故选：BC。
(1)知道物体移动速度和时间，利用s=vt求物体移动距离，由图知，n=3，拉力端移动的距离等于物体移动距离的3倍；利用W=Fs求拉力做的总功，再利用功率公式求拉力做功功率；
(2)知道机械效率和拉力大小，利用η=W有用W总=fs物Fs绳=fs物F3s物=f3F求摩擦力f；
(3)拉力做的有用功等于摩擦力乘以物体移动的距离，额外功等于总功减去有用功。
水平使用滑轮组时注意：有用功等于摩擦力与物体移动的距离的乘积，这是本题的关键、易错点！
15.【答案】AB

【解析】解：
由图知，R与L串联，电压表测R两端电压，电流表测电路中电流，
由P=UI可得灯光正常发光电流：IL=P额U额=1.2W3V=0.4A；
滑动变阻器允许通过最大电流为1A，所以电路中最大电流为0.4A；
电路的最大总功率为：P大=UI最大=4.5V×0.4A=1.8W；
由串联电路的电压特点可知，此时电压表示数最小：UR最小=U−U额=4.5V−3V=1.5V，
此时滑动变阻器接入电路中的最小电阻值：R最小=U最小I最大=1.5V0.4A=3.75Ω；
灯泡的电阻：RL=U额2P额=(3V)21.2W=7.5Ω；
电压表量程为0～3V，电压表示数最大为3V，此时R连入阻值最大，
此时灯泡两端电压UL=U−UR最大=4.5V−3V=1.5V，
此时电流最小，I最小=ULRL=1.5V7.5Ω=0.2A，
滑动变阻器接入电路中的最大阻值：R最大=U最大I最小=3V0.2A=15Ω；
电路的最小总功率为：P小=UI最小=4.5V×0.2A=0.9W；
此时灯泡的最小功率：PL=ULI最小=1.5V×0.2A=0.3W；
综上所述：
A、电压表的示数变化范围是“1.5～3V”，故A正确；
B、滑动变阻器接入电路的阻值变化范围是“3.75～15Ω”，故B正确；
C、灯泡的最小功率为0.3W，故C错误；
D、电路总功率变化范围是“0.9～1.8W”，故D错误。
故选：AB。
(1)由P=UI计算灯泡正常工作电流，根据串联电路电流特点确定电路中的最大电流，电压表最小值，由欧姆定律计算R0连入的最小阻值；
(2)由电压表量程，根据串联电路特点得到灯泡最小电压，由欧姆定律和电功率公式计算电路的最小电流以及变阻器的最大电阻，灯光的最小功率；根据P=UI分析电路的最大功率和最小功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的灵活运用，关键是电路中最大电流的确定和滑动变阻器接入电路中最大值、最小值的判断。
16.【答案】不停地做无规则运动  相互

【解析】解：(1)煮粽子时粽叶飘香，说明粽叶芳香分子运动到空气中，这是扩散现象，扩散表明分子不停地做无规则运动。
(2)赛龙舟时人用桨向后划水，桨给水一个向后的力，物体间力的作用是相互的，水给桨一个向前的力，推动船前进。
故答案为：不停地做无规则运动；相互。
(1)不同物质组成的物体相互接触时彼此进入对方的现象是扩散，扩散表明分子不停地做无规则运动。
(2)物体间力的作用是相互的。
通过端午节煮粽子考查了扩散现象和物体间力的作用是相互的，体现了生活处处皆物理。
17.【答案】0.6  0

【解析】解：木块由斜面顶端滑到底端的过程中，受到重力和支持力的作用，在重力的方向上通过了距离，在支持力的方向没有通过距离，所以重力对木块做功，支持力对木块不做功，即做功为0J。
木块在重力的方向上通过的距离：h=6cm=0.06m，
则重力做功：W=Gh=10N×0.06m=0.6J。
故答案为：0.6；0。
(1)物理学中的做功的两个必要条件：一是作用在物体上的力，二是物体在力的方向上移动一段距离，二者缺一不可；
(2)根据做功的两个必要条件判断重力和支持力是否做功，如果做功，利用W=Gh或W=Fs计算。
此题考查功的计算，难度不大，掌握做功的两个必要条件是解答此题关键。
18.【答案】4  2000

【解析】解：(1)水对容器底部的压强：
p1=ρgh=1.0×103 kg/m3×10N/kg×10×10−2m=1000Pa；
水对容器底部的压力：F1=p1S=1000Pa×40×10−4m2=4N；
(2)水的重力为：
G水=m水g=600×10−3kg×10N/kg=6N，
容器对桌面的压力：F2=G容器+G水=2N+6N=8N，
容器对桌面的压强：
p2=F2S=8N40×10−4m2=2000Pa。
故答案为：4；2000。
(1)已知容器中水的深度，根据p=ρgh求出水对容器底部的压强，又知道容器的底面积，根据F=pS求出水对容器底的压力；
(2)容器对桌面的压力等于容器的重力加上水的重力，利用p=FS求出容器对桌面的压强。
解答本题的关键有两点：一是计算固体压强时要先求压力再求压强，计算液体压力时要先计算压强后计算压力；二是计算容器对桌面的压强时的受力面积为容器的底面积。
19.【答案】50  4

【解析】解：在B点施加一个力最小的力，则力臂应最大，当OB作为力臂时，动力臂是最大的，动力最小；OA=40cm，AB=30cm，根据勾股定理可知，OB=(30cm)2+(40cm)2=50cm；
OC=20cm；
根据杠杆的平衡条件可知：G×OC=F×OB，mg×OC=F×OB，即：1kg×10N/kg×20cm=F×50cm，解得：F=4N。
故答案为：50；4。
根据杠杆的平衡条件可知，在阻力、阻力臂一定时，动力臂越大，动力越小，根据杠杆的平衡条件求出最小的动力的大小。
本题考查了学生对杠杆平衡条件的了解和掌握，知道杠杆在B位置的最大力臂是本题的关键。
20.【答案】180  列车

【解析】解：(1)高铁全程长s=300km，运行时间t=100min=53h，
则列车运行全程的平均速度：v=st=300km53h=180km/h；
(2)坐在高铁列车上，穿行于绿色林海之中，以列车为参照物，景物与列车之间的相对位置发生了改变，所以美丽迷人的景物纷纷“前来欢迎”远方客人。
故答案为：180；列车。
(1)已知高铁全程长和运行时间，利用速度公式计算列车运行全程的平均速度；
(2)判断物体的运动状态时，主要看物体与参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的。
此题考查平均速度的计算、参照物及其选择，对于物体运动和静止的问题，要明确被研究的物体，然后根据参照物判断物体的运动和静止，或根据物体的运动和静止，选择参照物。
21.【答案】电磁波  3.0×108

【解析】解：(1)声波和电磁波都能传播信息，广播、电视、移动通信、卫星都是用电磁波传递信息的；
(2)电磁波的传播速度与光速相同，其在真空中的传播速度约是3.0×108m/s。
故答案为：电磁波，3.0×108。
电磁波的传播不需要介质，电磁波可以在固体、液体、气体中传播，也可以在真空中传播，广播、电视、移动通信、卫星都是用电磁波传递信息的。电磁波的传播速度与光速相同。
本题考查了信息传递的基本技术，电磁波的传播速度，属于基础考核，难度不大。
22.【答案】响度  音调

【解析】解：由图可知，甲和丙的振幅相同，波形相同，响度和音色相同；甲和丁的波形相同，音色相同，振动的频率相同，音调相同。
故答案为：响度；音调。
声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定，从波形上看，越密集则音调越高；响度指声音的强弱或大小，与振幅和距离有关，从波形上看，偏离平衡位置的幅度越大，响度越大；音色是由发声体本身决定的一个特性，从波形上看，波的形状越复杂，音色越动听。
从波形中观察出声音振动的频率和幅度，以及波的形状，再联系声音的三个特征，即可解答此题。
23.【答案】惯性  动能

【解析】解：
(1)刹车前，汽车是在高速行驶；刹车后，由于汽车具有惯性，它还要保持原来的运动状态，所以无法立即停下，从而造成恶性交通事故；
(2)质量一定时，速度越大，动能越大，越不容易刹车，所以汽车速度越大动能越大，出事故时破坏越严重。
故答案为：惯性；动能。
(1)牛顿第一定律告诉我们，一且物体都有保持运动状态不变的性质。造成汽车无法立即停下的原因，就是因为物体具有惯性；
(2)影响动能大小的因素是质量和速度；质量越大，速度越大，动能越大。
本题考查了惯性、动能大小的影响因素，属于基础性题目。
24.【答案】80  20

【解析】解：已知飞轮转速为2400r/min=40r/s，
因为一个工作循环活塞往复2次，曲轴转动2周，做功1次，完成4个冲程，
所以该汽油机1s完成20个工作循环，80个冲程，对外做功20次，活塞往复40次。
故选：80；20。
内燃机一个工作循环活塞往复2次，曲轴转动2周，做功1次，完成4个冲程。
本题主要考查了内燃机的四冲程中做功次数与飞轮转数之间的关系，关键要搞清一个工作循环包括四个冲程，飞轮转两周，对外做功一次。
25.【答案】晶体  80

【解析】解：由图可知，BC段物质的温度不变，但是在持续吸热，所以该物质是晶体，BC段对应的温度就是该物质的熔点，为80℃。
故答案为：晶体；80。
晶体在熔化过程中，继续吸热，但是温度不变；晶体熔化时的温度叫做熔点。
本题考查学生对熔化的理解，需要掌握熔化的温度特点以及晶体的特点。
26.【答案】缩小  右

【解析】解：
(1)由图可知，此时u=50cm−20cm=30cm>2f，物距大于2倍焦距，成倒立缩小的实像；
(2)近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，像远离凸透镜，要用光屏接到清晰的像，光屏要远离凸透镜，即向右移动。
故答案为：缩小；右。
(1)凸透镜成像时，若物距大于二倍焦距，成倒立、缩小的实像；
(2)近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线错后会聚，像远离凸透镜，要用光屏接到清晰的像，判断光屏的移动方向。
此题是探究凸透镜成像的规律实验，考查了成像特点及物距、像距之间的关系及应用，同时自己做一些总结，更有利于对成像规律的理解和掌握。
27.【答案】4.0×103  1.2×103

【解析】解：(1)由图甲可知小球的重力大小为：G球=4N，小球浸没在水中时，测力计示数为F示=3N，则：
小球浸没在水中时受到的浮力为：F浮=G球−F示=4N−3N=1N，
小球的体积为：V球=V排水=F浮水ρ水g=1N1.0×103kg/m3×10N/kg=10−4m3，
小球的密度为：ρ球=m球V球=G球V球g=4N10−4m3×10N/kg=4×103kg/m3；
(2)小球浸没在液体中时，测力计示数为F示′=2.8N，
小球浸没在液体中时受到的浮力为：F浮′=G球−F示′=4N−2.8N=1.2N
小球浸没在液体中时排开液体的体积为：V排液=V球=10−4m3，
液体的密度为：ρ液=F浮′gV排液=1.2N10N/kg×10−4m3=1.2×103kg/m3。
故答案为：4.0×103；1.2×103。
(1)由图甲可知小球的重力大小为：G球=4N；由图乙可知小球浸没在水中时，测力计示数为F示=3N；由公式F浮=G−F示可得小球浸没在水中时受到的浮力大小；
再由公式F浮=ρ液gV排可得小球排开水的体积大小，即小球的体积大小，由公式G=mg=ρVg可求得小球的密度。
(2)由图丙可知小球浸没在液体中时弹簧测力计示数，由公式F浮=G−F示可得小球浸没在液体中时受到的浮力大小；同一小球浸没在水和液体中时，排开液体的体积相等，由公式F浮=ρ液gV排可求得液体的密度。
本题考查称重法测浮力、阿基米德原理的应用，以及密度的计算，难度适中。
28.【答案】水平  匀速直线  二力平衡  在接触面粗糙程度一定时，压力越大，滑动摩擦力越大  不需要  便于操作

【解析】解：(1)小睿用弹簧测力计沿水平方向拉动木块，弹簧测力计显示拉力大小，木块进行匀速直线运动，木块水平方向上受到拉力和滑动摩擦力作用，这两个力是平衡力，根据二力平衡条件得，滑动摩擦力大小等于拉力大小。
(2)甲实验弹簧测力计的示数是2.6N，根据二力平衡条件得，滑动摩擦力大小是2.6N；
乙实验弹簧测力计的示数是3.6N，根据二力平衡条件得，滑动摩擦力大小是3.6N；
甲、乙实验接触面粗糙程度相同，得到实验结论：在接触面粗糙程度一定时，压力越大，滑动摩擦力越大。
(3)将弹簧测力计的一端固定，另一端与木块相连，木块放在长木板上，弹簧测力计保持水平，拉动木板水平向左运动，木块相对于地面是静止的，木块水平方向上受到弹簧测力计的拉力和木板对木块的滑动摩擦力作用，这两个力是平衡力，滑动摩擦力跟压力大小和接触面粗糙程度有关，跟物体运动速度无关，故不需要匀速直线拉动木板，便于操作。
故答案为：(1)水平；匀速直线；二力平衡；(2)在接触面粗糙程度一定时，压力越大，滑动摩擦力越大；(3)不需要；便于操作。
(1)弹簧测量显示拉力大小，弹簧测力计水平拉动木块做匀速直线运动，根据二力平衡条件得到，滑动摩擦力大小等于拉力大小。
(2)滑动摩擦力大小跟压力大小和接触面粗糙程度有关。当接触面粗糙程度一定时，压力越大，滑动摩擦力越大。当压力大小一定时，接触面越粗糙，滑动摩擦力越大。
(3)滑动摩擦力大小跟压力大小和接触面粗糙程度有关，跟物体的运动速度无关，拉动木板不必进行匀速直线运动，便于操作。
本题通过控制变量法探究滑动摩擦力大小的影响因素，并且对实验进行改进，改进后的实验不必使木板进行匀速直线运动，便于操作。
29.【答案】F1−F2  F3−F4  F1−F2=F3−F4  溢水杯中没有装满水  能  =

【解析】解：(1)物体的重力是F1，物体浸没在水中弹簧测力计对物体的拉力是F2，物体浸没在水中受到的浮力F浮=F1−F2，物体排开水的重力G排=F3−F4。
(2)由阿基米德原理知，浸在液体中的物体受到浮力大小等于物体排开液体受到的重力，故F 浮=G排，所以F1−F2=F3−F4。
(3)如果溢水杯没有装满水，导致铁球排开水的重力大于流入小桶中水的重力，所以铁球浸没在水中所受浮力F浮大于铁球排开的水所受重力G排。
(4)如果实验中物体没有完全浸没水中，物体受到的浮力减小，物体排开水的重力也减小，物体浸在水中的体积大小不影响阿基米德原理的验证。
(5)铁球浸没在水中，铁球受到的浮力F 浮=G排，物体间力的作用是相互的，则铁球给水的压力F=F 浮，当铁球浸没在盛满水的溢水杯中，排出水的重力为G排，故电子秤的压力增加了F 浮，又减少了G排，因为F 浮=G排，故电子秤受到的压力不变，故电子秤示数不变，故m1=m2。
故答案为：(1)F1−F2；F3−F4；(2)F1−F2=F3−F4；(3)溢水杯中没有装满水；(4)能；(5)=。
(1)利用称重法求出物体受到的浮力。物体排开水的重力等于流入小桶中水的重力。
(2)根据阿基米德原理进行分析。
(3)如果溢水杯没有装满水，物体排开水的重力会大于流入小桶中水的重力。
(4)阿基米德原理适合物体部分浸没和全部浸没的液体中。
(5)物体浸没在液体中受到液体对物体的浮力，根据物体间力的作用是相互的，物体对液体的压力等于物体受到的浮力，物体受到的浮力又等于物体排开液体的重力。
本题考查了如何探究阿基米德原理，并且对实验过程进行分析，阿基米德原理不但适合物体完全浸没在液体中，也适合物体部分浸没在液体中。
30.【答案】保证电阻R两端电压恒定  电阻R断路  B  0.2  2.5  右  16

【解析】解：(1)电源为三节新干电池，则电源电压为U=3×1.5V=4.5V。连接好电路，闭合开关前，要求把滑动变阻器的滑片调到阻值最大处，这是为了保护电路，使开关闭合后，电路中的各个元件不会因电路中电流过大而损坏。实验过程中，因本实验探究的是“电流与电阻的关系”，所以要求排除电压对实验的干扰，则应保持电阻两端的电压不变，调节滑动变阻器的滑片，使其连入电路的电阻发生对应的改变，可以起到这样的作用。
(2)要求滑片向左滑动时，电流表示数变大，则应将滑动变阻器的左下接线柱接入电路中。如右图所示。
(3)电压表有示数、电流表无示数，说明与电压表并联的这部分电路存在断路，故可能原因是：电阻R断路。闭合开关前，应使滑动变阻器连入电路的阻值最大，即应将滑动变阻器的滑片移到B端。由图乙可知，电流表选用的是0～0.6A量程，所以电流表的示数为0.2A。
(4)此实验中，电阻R两端的电压是一定的，所以我们可以任取图像中的一点进行计算。如取(15,0.2)，则电阻R两端的电压为UR=IR=0.2A×15Ω=3.0V。当电阻由5Ω更换为10Ω时，根据串联电路的分压特点可知，电阻R两端的电压将增大，所以我们应增大滑动变阻器连入电路的阻值来减小电阻R两端的电压，即应向右移动滑片。当将阻值为20Ω的电阻接入电路时，若调节滑动变阻器的滑片使其两端电压为3.0V，则滑动变阻器两端的电压为U滑动=U−UR=4.5V−3.0V=1.5V，根据串联电路的分压特点可得：URU滑动=RR滑动，则R滑动=U滑动RUR=1.5V×20Ω3.0V=10Ω。若滑动变阻器的最大阻值小于10Ω，则无论如何调节滑片，电阻R两端的电压都大于3.0V。
故答案为：(1)保证电阻R两端的电压恒定。(2)如上图所示。(3)电阻R断路；B；0.2。(3)3.0；右；10。
(1)滑动变阻器是通过改变接入电路的电阻丝长度来改变电路的总电阻的。
(2)滑动变阻器接入电路的阻值越小，电路中的电流越大。
(3)电压表有示数，标明电压表所在的电路是通路；电流表无示数，表明流经电流表的电流过小或电流表所在的电路是断路。
(4)通过I−U图像，可以求得电阻两端的电压。
(5)若电阻两端的电压是一定的，则滑动变阻器两端的电压也是一定的。
滑动变阻器在不同实验中的作用是不同的，我们要根据其实验目的来确定如何操作滑动变阻器，或确定使用滑动变阻器的目的是什么。
31.【答案】答：烧瓶中的水重新沸腾；
因为当向瓶底浇冷水时，瓶内气体温度突然降低，气压减小，瓶内液面上方气压减小，导致沸点降低，所以水重新沸腾。

【解析】从液体沸点与气压关系角度来分析，气压减小，沸点降低。
本题考查学生对液体压强与沸点的关系的掌握情况。
32.【答案】答：当人从空中最高点下落至刚接触蹦床的过程中，人的质量不变，高度变小，重力势能变小，质量不变，速度变大，动能变大，人的重力势能转化为动能；
人从接触蹦床到下落到最低处的过程中，开始人的重力大于弹力，继续向下做加速运动，当弹力等于重力时，速度最大；继续运动，弹力大于重力，人做减速运动，直至速度变为0；此过程中速度先增大后最终减小为0，动能先变大后减小，同时高度变小，重力势能变小，蹦床的弹性形变变大，弹性势能增大，重力势能先转化为动能和弹性势能，达到最大速度继续向下运动的过程中，是动能和重力势能转化为弹性势能。

【解析】(1)动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大。
(2)重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大。
(3)弹性势能大小的影响因素：弹性形变的程度。物体弹性形变的程度越大，弹性势能越大。
解决此类问题的关键是要知道各能量跟哪些因素有关，根据各因素的变化情况分析能量的变化情况。
33.【答案】解：(1)由ρ=mV得，太阳能热水器中的水质量：
m水=ρv=1×103kg/m3×0.5m3=500kg，
水吸收的热量：Q吸=cm水△t=4.2×103J/(kg⋅℃)×500kg×(45℃−25℃)=4.2×107J；
(2)由η=Q吸Q放得，焦炭需放出的热量：Q放=Q吸η=4.2×107J20%=2.1×108J；
由Q放=mq得，需要焦炭的质量：m焦炭=Q放q=2.1×108J3.0×107J/kg=7kg。
答：(1)在这4h内水吸收了4.2×107J的热量；
(2)放出这些热量需要燃烧7kg焦炭。

【解析】(1)由水的体积和密度，利用m=ρV计算质量，知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cm△t求水吸收的热量；
(2)若这些热量由效率为20%的火炉燃烧焦炭来提供，即Q吸=Q放×20%计算焦炭放出的热量，已知焦炭的热值和放出的热量，利用Q放=mq计算焦炭的质量。
本题考查了学生对吸热公式Q吸=cm△t、燃料完全燃烧放热公式Q放=mq的掌握和运用，利用好“Q吸=Q放×20%=m′q×20%”是本题的关键。
34.【答案】解：(1)由图可知，闭合开关S，只有R1的简单电路，电路中的电阻较大，由P=U2R可知电功率较小，处于低温挡；
当S和S1闭合时，两个电阻并联，电路中的总电阻较小，由P=U2R可知电功率较大，处于高温挡；
由P=UI可知，电压不变，低温挡时，通过电路的电流较小；
由图乙可知，低温挡时的电流是6A，低温挡工作时的功率为：
P低=UI低=220V×6A=1320W；
(2)由图乙可知，低温挡时只有R1的简单电路，低温挡时的电流是6A，通过R1的电流是6A，高温挡时的总电流是10A，高温挡两个电阻并联，
由并联电路的特点可知通过R1的电流不变，由并联电路电流的规律可知，通过R2的电流为：
I2=I−I1=10A−6A=4A，
电热丝R2的阻值为：
R2=UI2=220V4A=55Ω；
(3)15min内R1消耗的电能
W1=UI1t=220V×6A×15×60s=1.188×106J=0.33kW⋅h。
答：(1)低温挡工作时的功率是1320W；
(2)电热丝R2的阻值是55Ω；
(3)15min内R1消耗的电能是0.33kW⋅h。

【解析】(1)由图可知，闭合开关S，只有R1的简单电路，电路中的电阻较大，由P=U2R可知电功率较小，处于低温挡，当S和S1闭合时，两个电阻并联，电路中的总电阻较小，由P=U2R可知电功率较大，处于高温挡，由P=UI可知，电压不变，低温挡时，通过电路的电流较小；根据图乙读出低温挡时的电流，根据P=UI算出低温挡工作时的功率；
(2)开关S1断开时，电路中只有R1工作，由乙图可知通过R1的电流值，根据并联电路的电流特点可知通过R2工作时的电流值，然后根据欧姆定律即可求出R2的阻值。
(3)根据W1=UI1t算出15min内R1消耗的电能。
本题考查电功率的计算，根据是结合电路图会对图象的分析，知道两种状态下对应的电流值时关键。
