初中物理中考复习 2020年中考物理真题分类训练——电与磁2

这是一份初中物理中考复习 2020年中考物理真题分类训练——电与磁2，共17页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。

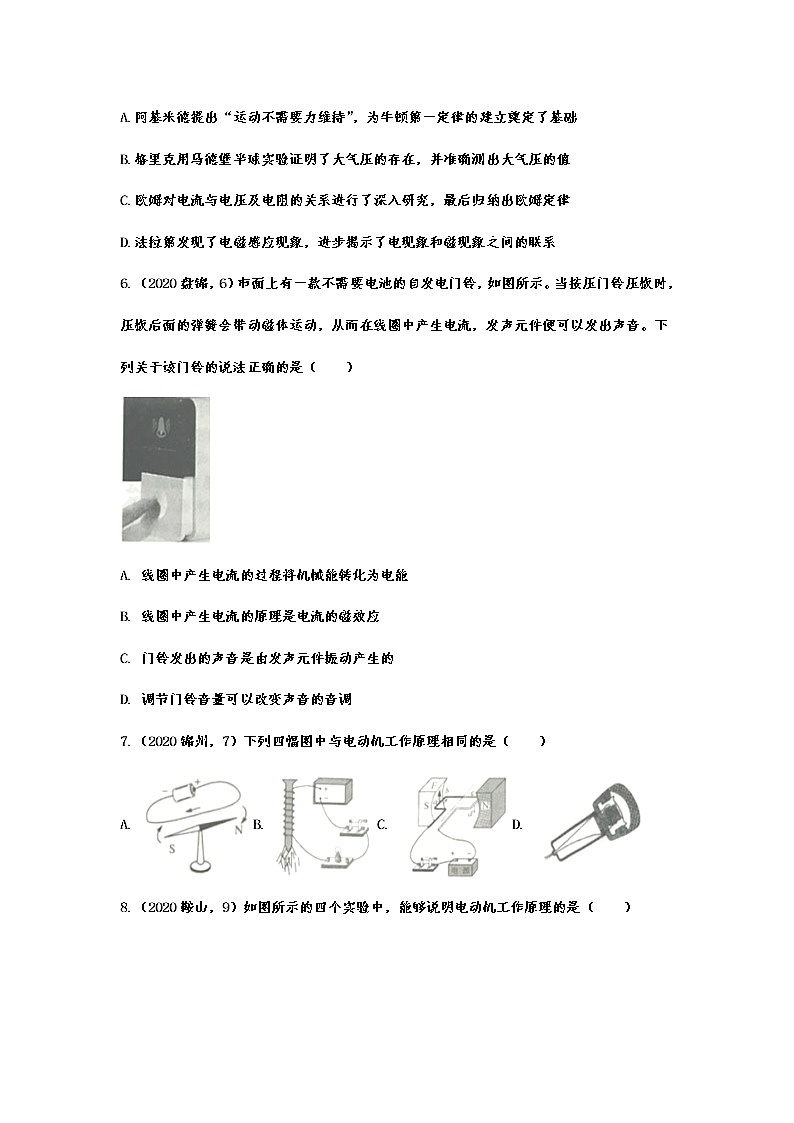

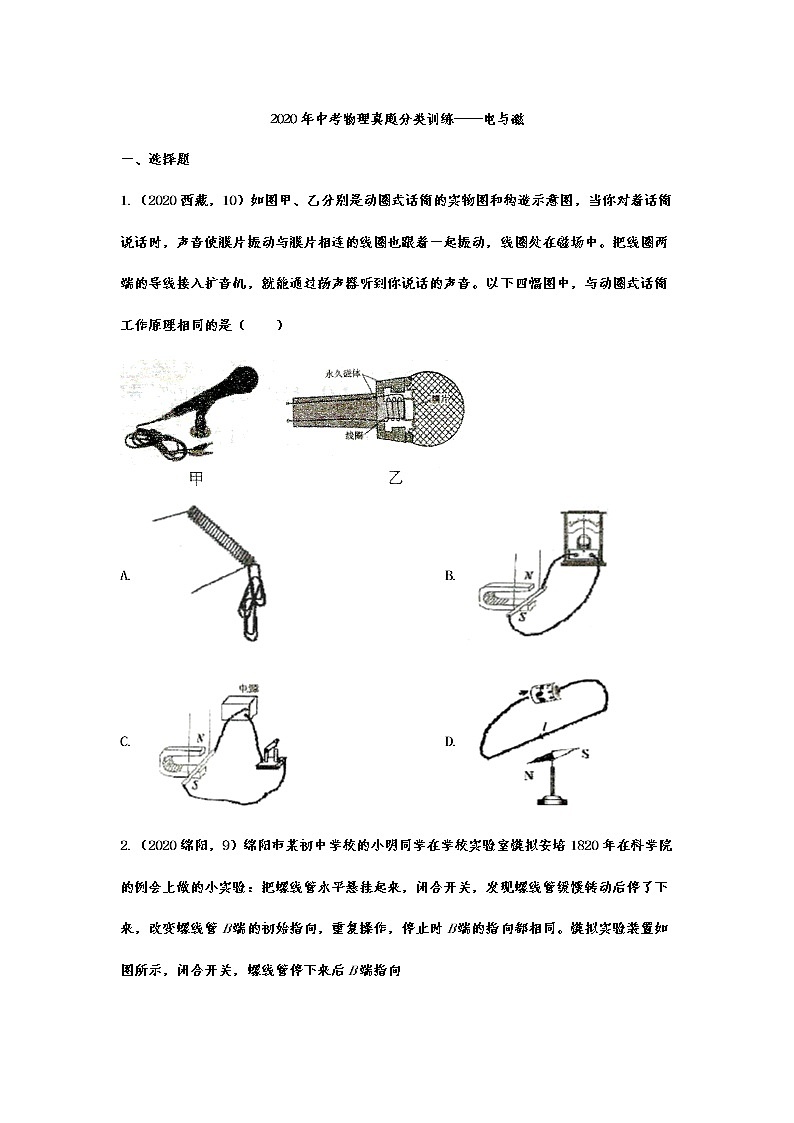

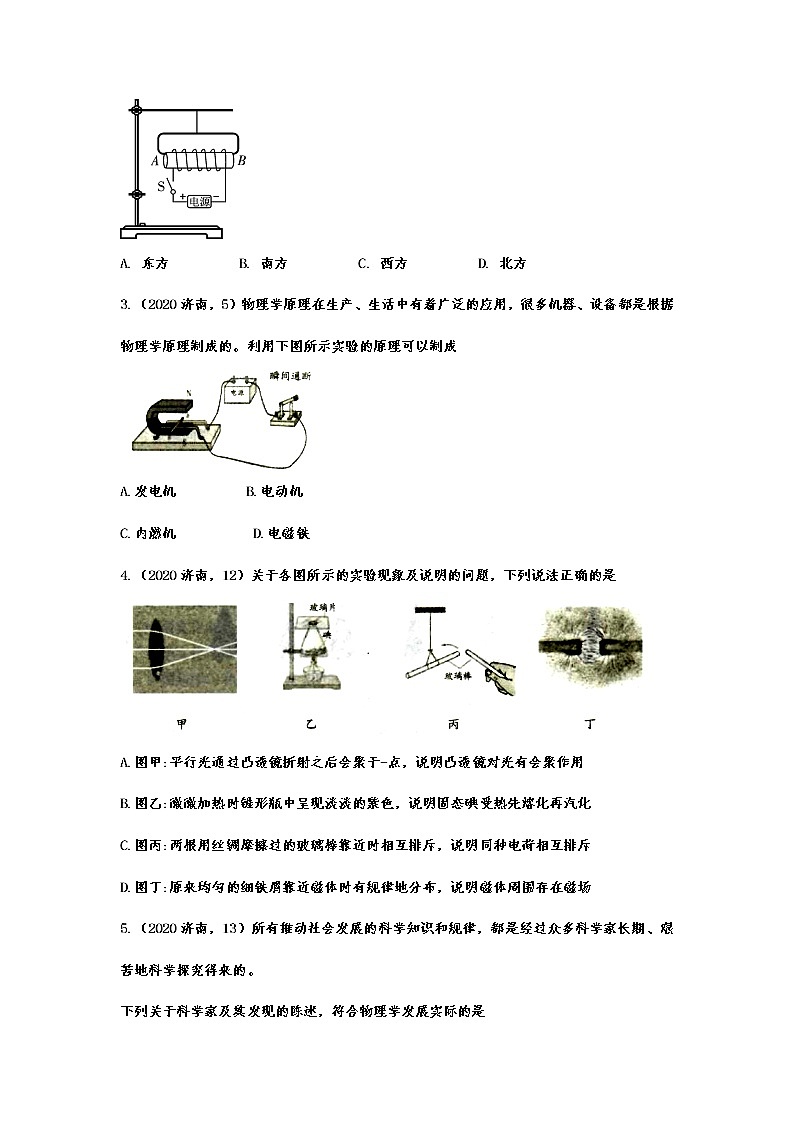

2020年中考物理真题分类训练——电与磁一、选择题1.（2020西藏，10）如图甲、乙分别是动圈式话筒的实物图和构造示意图，当你对着话筒说话时，声音使膜片振动与膜片相连的线圈也跟着一起振动，线圈处在磁场中。把线圈两端的导线接入扩音机，就能通过扬声器听到你说话的声音。以下四幅图中，与动圈式话筒工作原理相同的是（　　）A.  B. C.  D. 2.（2020绵阳，9）绵阳市某初中学校的小明同学在学校实验室模拟安培1820年在科学院的例会上做的小实验：把螺线管水平悬挂起来，闭合开关，发现螺线管缓慢转动后停了下来，改变螺线管B端的初始指向，重复操作，停止时B端的指向都相同。模拟实验装置如图所示，闭合开关，螺线管停下来后B端指向A. 东方          B. 南方          C. 西方          D. 北方3.（2020济南，5）物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。利用下图所示实验的原理可以制成A.发电机          B.电动机    C.内燃机           D.电磁铁4.（2020济南，12）关于各图所示的实验现象及说明的问题，下列说法正确的是A.图甲:平行光通过凸透镜折射之后会聚于-点，说明凸透镜对光有会聚作用B.图乙:微微加热时锥形瓶中呈现淡淡的紫色，说明固态碘受热先熔化再汽化C.图丙:两根用丝绸摩擦过的玻璃棒靠近时相互排斥，说明同种电荷相互排斥D.图丁:原来均匀的细铁屑靠近磁体时有规律地分布，说明磁体周围存在磁场5.（2020济南，13）所有推动社会发展的科学知识和规律，都是经过众多科学家长期、艰苦地科学探究得来的。下列关于科学家及其发现的陈述，符合物理学发展实际的是A.阿基米德提出“运动不需要力维持”，为牛顿第一定律的建立奠定了基础B.格里克用马德堡半球实验证明了大气压的存在，并准确测出大气压的值C.欧姆对电流与电压及电阻的关系进行了深入研究，最后归纳出欧姆定律D.法拉第发现了电磁感应现象，进步揭示了电现象和磁现象之间的联系6.（2020盘锦，6）市面上有一款不需要电池的自发电门铃，如图所示。当按压门铃压板时，压板后面的弹簧会带动磁体运动，从而在线圈中产生电流，发声元件便可以发出声音。下列关于该门铃的说法正确的是（　　）A. 线圈中产生电流的过程将机械能转化为电能B. 线圈中产生电流的原理是电流的磁效应C. 门铃发出的声音是由发声元件振动产生的D. 调节门铃音量可以改变声音的音调7.（2020锦州，7）下列四幅图中与电动机工作原理相同的是（　　）A. B. C. D. 8.（2020鞍山，9）如图所示的四个实验中，能够说明电动机工作原理的是（　　）A.  B. C.  D. 9.（2020呼和浩特，5）下列说法中正确的是（  ）A. 中国最古老的指南针叫司南，司南利用地磁场对磁体有力的作用来指示南北B. 磁感线是真实存在的C. 电动机能够把电能转化为机械能D. 只要导体在磁场中做切割磁感线运动，就会产生感应电流10.（2020云南，7）某型号动车组在到站前可以利用减速发电，原理是高速行驶的列车关闭电源后会继续向前运行，车上的电动机线圈随车轮一起转动， 产生感应电流，并自动输入电网。这既减少了机械磨损又保护了环境。图中与此工作原理相同的是（　　　）A. 司南B. 电磁起重机C. 扬声器D. 话简二、填空题1.（2020广安，14）如图甲所示的电路，当开关闭合后，电流表a､b的指针偏转均如图乙所示，则通过L2的电流为______，灯泡L1和L2的电阻之比是______。2.（2020河池，19）使电动机线圈能够持续转动下去的装置叫做______；闭合电路的一部分导体在磁场里做______磁感线的运动时，导体中就会产生电流。3.（2020济南，16）(1)在石油、风能、水能、电能、太阳能、地热能等各种能源中，属于不可再生能源的是               。电动机工作时电能转化为机械能的同时，还要向空气中散热，这些散失的内能无法再自动转化为电能，是因为能量转化具有         性。(2)“云雾润蒸华不注，波涛声震大明湖”是赞誉“天下第一泉" ——趵突泉(如图所示)的著名诗句，这里的“波涛声震大明湖”用来形容泉水喷涌时发出声音的_________ ( 选填“音调高”“响度大”或“音色美" ); 在阳光的照射下，泉边水面的雾气慢慢散去，泉水的温度逐渐升高，泉水的内能     ( 选填“增大” “减小”或“不变")。(3)从发电站到用电地区，通常都有一-段相当长的距离。为减少远距离输电中的电能损失，根据焦耳定律，就要尽可能地减小输电线中的_______，因此在目 前技术水平下要采用高电压输电。_______(选填 “纳米材料”“半导体材料”或“超导材料”)的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。三、作图题1.（2020锦州，19）如图所示，根据电磁铁通电后磁感线的方向，标出小磁针左端的磁极（用“N”或“S”表示）和电源左端的极性（用“+”或“-”表示）。2.（2020鞍山，26）请根据图中磁感线的方向标出永磁体的N极，并在括号内标出电源右侧的极性（用“+”或“-”表示）。3.（2020云南，19）（1）如图甲所示，寒暑表测出的气温是______°C。（2）如图乙所示，根据图中通电螺线管的磁感线方向，在括号中标出通电螺线管的N、S极和电源的正、负极。______（3）如图丙所示，画出物体静止在斜面上时对斜面压力F的示意图。______四、实验探究题1.（2020河池，25）丽丽利用电池、小磁针和导线等器材做了如图所示的实验。(1)由图甲与乙可知通电导体周围存在______；生活中利用这个原理来工作的是______（选填“电磁铁”或“发电机”）；(2)改变电流方向，如图丙所示，小磁针偏转方向与图甲______（选填“相同”或“相反”）。2.（2020东营，21）如图是“探究什么情况下磁可以生电”的装置，用棉线将一段导体AB悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体AB和灵敏电流计连接起来，组成了闭合电路｡(1)该实验中，灵敏电流计的作用是______､______｡(2)确认灵敏电流计能正常工作后，某同学发现，无论导体AB在磁场中怎样运动，灵敏电流计的指针均不见发生偏转｡其主要原因可能是______､______｡(3)在教师的指导下，兴趣小组对实验进行完善后，观察到的现象如下表所示，由此可知，闭合电路的一部分导体在磁场中做______运动时，电路中会产生感应电流。(4)比较第4､5（或6､7）次实验可以得出。______｡(5)在此实验过程中，能量转化情况是______｡利用这一原理，人们在生产生活中制成了______｡         2020年中考物理真题分类训练——电与磁参考答案一、选择题1.（2020西藏，10）如图甲、乙分别是动圈式话筒的实物图和构造示意图，当你对着话筒说话时，声音使膜片振动与膜片相连的线圈也跟着一起振动，线圈处在磁场中。把线圈两端的导线接入扩音机，就能通过扬声器听到你说话的声音。以下四幅图中，与动圈式话筒工作原理相同的是（　　）A.  B. C.  D. 【答案】B2.（2020绵阳，9）绵阳市某初中学校的小明同学在学校实验室模拟安培1820年在科学院的例会上做的小实验：把螺线管水平悬挂起来，闭合开关，发现螺线管缓慢转动后停了下来，改变螺线管B端的初始指向，重复操作，停止时B端的指向都相同。模拟实验装置如图所示，闭合开关，螺线管停下来后B端指向A. 东方          B. 南方          C. 西方          D. 北方【答案】D3.（2020济南，5）物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。利用下图所示实验的原理可以制成A.发电机          B.电动机    C.内燃机           D.电磁铁【答案】B4.（2020济南，12）关于各图所示的实验现象及说明的问题，下列说法正确的是A.图甲:平行光通过凸透镜折射之后会聚于-点，说明凸透镜对光有会聚作用B.图乙:微微加热时锥形瓶中呈现淡淡的紫色，说明固态碘受热先熔化再汽化C.图丙:两根用丝绸摩擦过的玻璃棒靠近时相互排斥，说明同种电荷相互排斥D.图丁:原来均匀的细铁屑靠近磁体时有规律地分布，说明磁体周围存在磁场【答案】ACD5.（2020济南，13）所有推动社会发展的科学知识和规律，都是经过众多科学家长期、艰苦地科学探究得来的。下列关于科学家及其发现的陈述，符合物理学发展实际的是A.阿基米德提出“运动不需要力维持”，为牛顿第一定律的建立奠定了基础B.格里克用马德堡半球实验证明了大气压的存在，并准确测出大气压的值C.欧姆对电流与电压及电阻的关系进行了深入研究，最后归纳出欧姆定律D.法拉第发现了电磁感应现象，进步揭示了电现象和磁现象之间的联系【答案】CD6.（2020盘锦，6）市面上有一款不需要电池的自发电门铃，如图所示。当按压门铃压板时，压板后面的弹簧会带动磁体运动，从而在线圈中产生电流，发声元件便可以发出声音。下列关于该门铃的说法正确的是（　　）A. 线圈中产生电流的过程将机械能转化为电能B. 线圈中产生电流的原理是电流的磁效应C. 门铃发出的声音是由发声元件振动产生的D. 调节门铃音量可以改变声音的音调【答案】AC7.（2020锦州，7）下列四幅图中与电动机工作原理相同的是（　　）A. B. C. D. 【答案】C8.（2020鞍山，9）如图所示的四个实验中，能够说明电动机工作原理的是（　　）A.  B. C.  D. 【答案】C9.（2020呼和浩特，5）下列说法中正确的是（  ）A. 中国最古老的指南针叫司南，司南利用地磁场对磁体有力的作用来指示南北B. 磁感线是真实存在的C. 电动机能够把电能转化为机械能D. 只要导体在磁场中做切割磁感线运动，就会产生感应电流【答案】AC10.（2020云南，7）某型号动车组在到站前可以利用减速发电，原理是高速行驶的列车关闭电源后会继续向前运行，车上的电动机线圈随车轮一起转动， 产生感应电流，并自动输入电网。这既减少了机械磨损又保护了环境。图中与此工作原理相同的是（　　　）A. 司南B. 电磁起重机C. 扬声器D. 话简【答案】D二、填空题1.（2020广安，14）如图甲所示的电路，当开关闭合后，电流表a､b的指针偏转均如图乙所示，则通过L2的电流为______，灯泡L1和L2的电阻之比是______。【答案】    (1). 1.2A    (2). 4∶12.（2020河池，19）使电动机线圈能够持续转动下去的装置叫做______；闭合电路的一部分导体在磁场里做______磁感线的运动时，导体中就会产生电流。【答案】    (1). 换向器    (2). 切割3.（2020济南，16）(1)在石油、风能、水能、电能、太阳能、地热能等各种能源中，属于不可再生能源的是               。电动机工作时电能转化为机械能的同时，还要向空气中散热，这些散失的内能无法再自动转化为电能，是因为能量转化具有         性。(2)“云雾润蒸华不注，波涛声震大明湖”是赞誉“天下第一泉" ——趵突泉(如图所示)的著名诗句，这里的“波涛声震大明湖”用来形容泉水喷涌时发出声音的_________ ( 选填“音调高”“响度大”或“音色美" ); 在阳光的照射下，泉边水面的雾气慢慢散去，泉水的温度逐渐升高，泉水的内能     ( 选填“增大” “减小”或“不变")。(3)从发电站到用电地区，通常都有一-段相当长的距离。为减少远距离输电中的电能损失，根据焦耳定律，就要尽可能地减小输电线中的_______，因此在目 前技术水平下要采用高电压输电。_______(选填 “纳米材料”“半导体材料”或“超导材料”)的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。【答案】(1)石油；方向（2）响度大；增大（3）电流；超导材料三、作图题1.（2020锦州，19）如图所示，根据电磁铁通电后磁感线的方向，标出小磁针左端的磁极（用“N”或“S”表示）和电源左端的极性（用“+”或“-”表示）。【答案】2.（2020鞍山，26）请根据图中磁感线的方向标出永磁体的N极，并在括号内标出电源右侧的极性（用“+”或“-”表示）。【答案】3.（2020云南，19）（1）如图甲所示，寒暑表测出的气温是______°C。（2）如图乙所示，根据图中通电螺线管的磁感线方向，在括号中标出通电螺线管的N、S极和电源的正、负极。______（3）如图丙所示，画出物体静止在斜面上时对斜面压力F的示意图。______【答案】    (1). -3    (2).     (3). 四、实验探究题1.（2020河池，25）丽丽利用电池、小磁针和导线等器材做了如图所示的实验。(1)由图甲与乙可知通电导体周围存在______；生活中利用这个原理来工作的是______（选填“电磁铁”或“发电机”）；(2)改变电流方向，如图丙所示，小磁针偏转方向与图甲______（选填“相同”或“相反”）。【答案】    (1). 磁场    (2). 电磁铁    (3). 相反2.（2020东营，21）如图是“探究什么情况下磁可以生电”的装置，用棉线将一段导体AB悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体AB和灵敏电流计连接起来，组成了闭合电路｡(1)该实验中，灵敏电流计的作用是______､______｡(2)确认灵敏电流计能正常工作后，某同学发现，无论导体AB在磁场中怎样运动，灵敏电流计的指针均不见发生偏转｡其主要原因可能是______､______｡(3)在教师的指导下，兴趣小组对实验进行完善后，观察到的现象如下表所示，由此可知，闭合电路的一部分导体在磁场中做______运动时，电路中会产生感应电流。(4)比较第4､5（或6､7）次实验可以得出。______｡(5)在此实验过程中，能量转化情况是______｡利用这一原理，人们在生产生活中制成了______｡【答案】    (1). 判断是否产生感应电流    (2). 判断感应电流的方向    (3). 产生的感应电流太弱    (4). 断路（接触不良）    (5). 切割磁感线    (6). 感应电流的方向与导体运动方向有关    (7). 机械能转化为电能    (8). 发电机
