初中物理中考复习 2020年中考物理真题分类训练——电学作图专题

这是一份初中物理中考复习 2020年中考物理真题分类训练——电学作图专题，共15页。试卷主要包含了请画出用开关控制灯泡的电路， 等内容，欢迎下载使用。

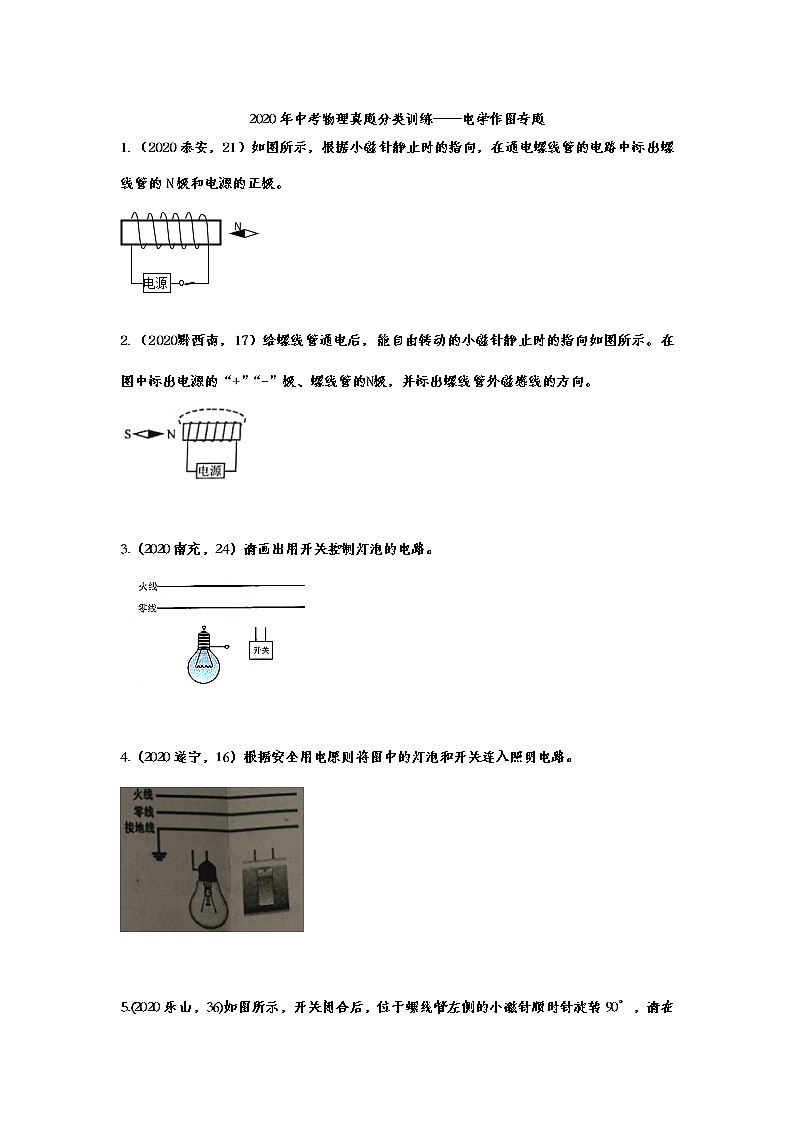

2020年中考物理真题分类训练——电学作图专题1.（2020泰安，21）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。2.（2020黔西南，17）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。在图中标出电源的“+”“-”极、螺线管的N极，并标出螺线管外磁感线的方向。 3.（2020南充，24）请画出用开关控制灯泡的电路。

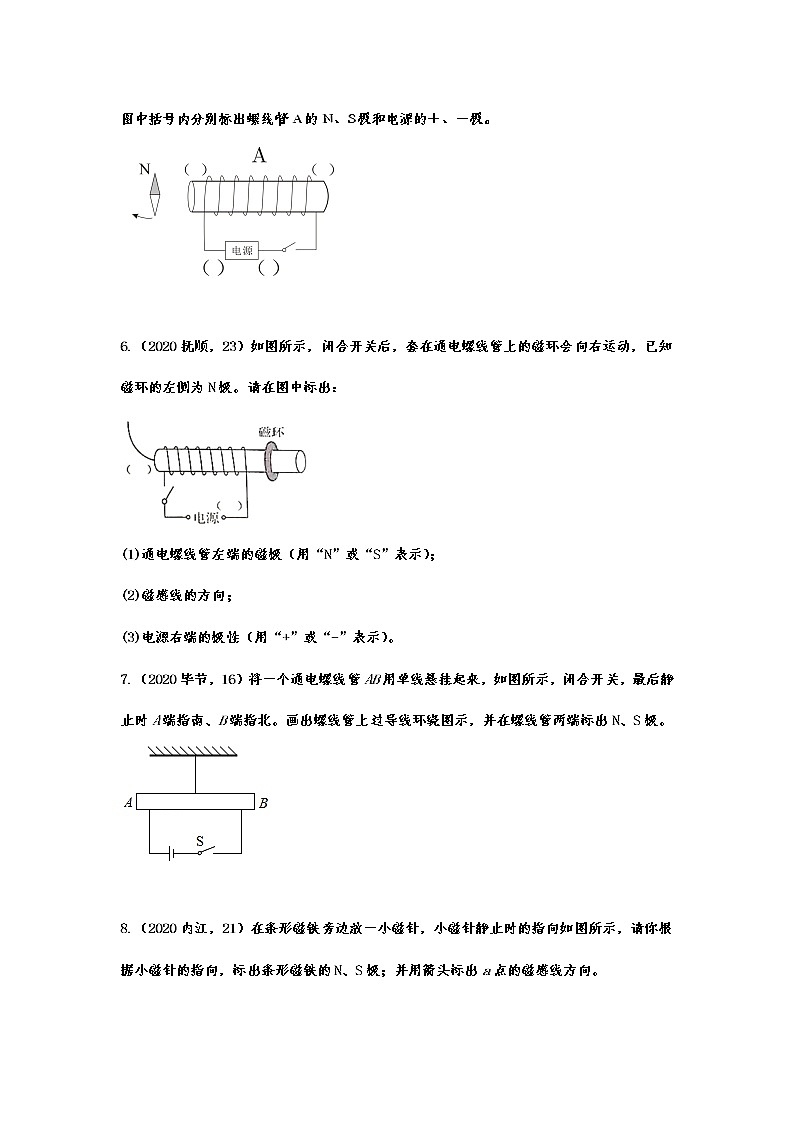

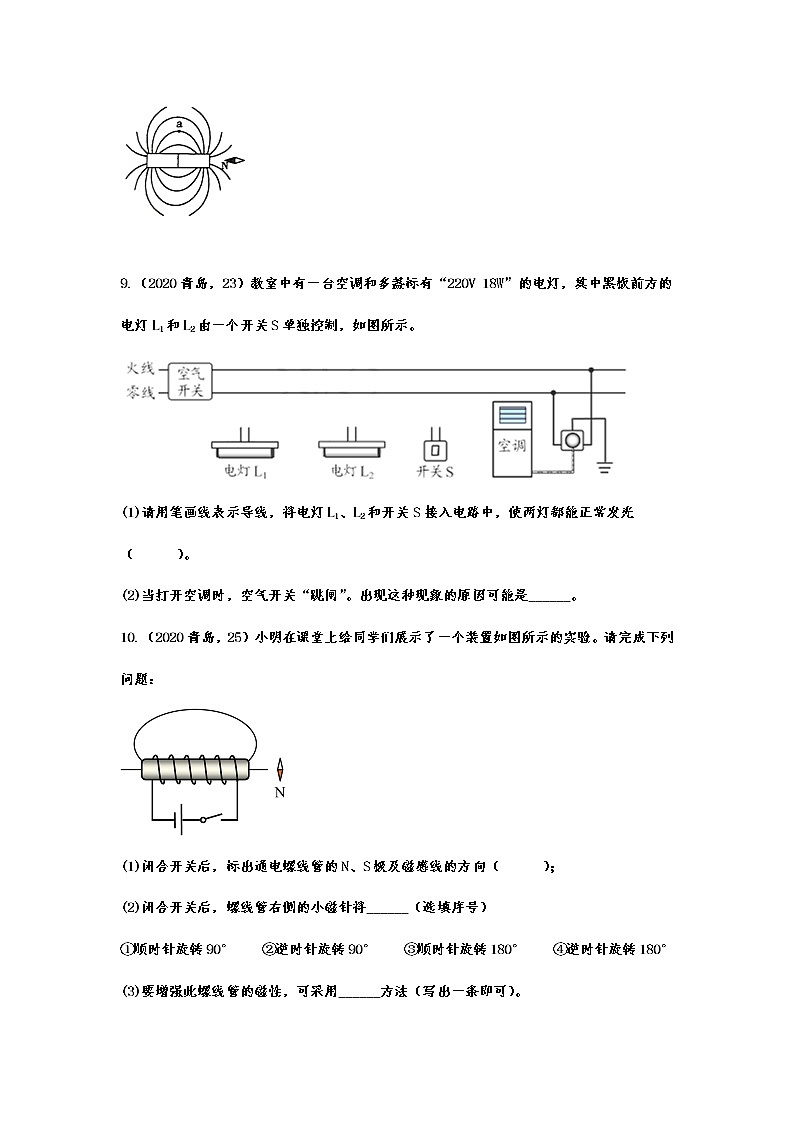

  4.（2020遂宁，16）根据安全用电原则将图中的灯泡和开关连入照明电路。 5.(2020乐山，36)如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。 6.（2020抚顺，23）如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N极。请在图中标出：(1)通电螺线管左端的磁极（用“N”或“S”表示）；(2)磁感线的方向；(3)电源右端的极性（用“+”或“-”表示）。7.（2020毕节，16）将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。 8.（2020内江，21）在条形磁铁旁边放一小磁针，小磁针静止时的指向如图所示，请你根据小磁针的指向，标出条形磁铁的N、S极；并用箭头标出a点的磁感线方向。 9.（2020青岛，23）教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（      ）。(2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是______。10.（2020青岛，25）小明在课堂上给同学们展示了一个装置如图所示的实验。请完成下列问题：(1)闭合开关后，标出通电螺线管的N、S极及磁感线的方向（      ）；(2)闭合开关后，螺线管右侧的小磁针将______（选填序号）①顺时针旋转90°    ②逆时针旋转90°    ③顺时针旋转180°    ④逆时针旋转180°(3)要增强此螺线管的磁性，可采用______方法（写出一条即可）。11.（2020广元，20）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。12.（2020天津，20）图中，静止在通电螺线管周围的小磁针，其中指向错误的是______（填标号）｡13.（2020北京，34）如图所示的电路中，定值电阻R0为10Ω，电源两端电压为3V并保持不变。闭合开关S，调节滑动变阻器RP，使电压表示数为2V。(1)画出实物电路所对应的电路图； (2)求RP接入电路的阻值；(3)求R0的电功率。14.（2020广东，2）将电灯、开关和插座接入家庭电路中，接线正确的是（  ）A. B.   C. D. 15.（2020广东，18）如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性。16.（2020连云港，19）如图所示，箭头表示通电螺线管周围磁感线的方向，请在图中标出通电螺线管中的电流方向和小磁针静止时的N极。17.（2020营口，22）图甲所示是一个磁悬浮地球仪，球体内有一个条形磁体，其磁场方向与地磁场磁场方向一致，下方环形底座内有一个电磁铁，通过磁极间的相互作用使地球仪悬浮在空中，图乙是其内部结构示意图。请在图中标出：       （1）球体内条形磁体的N极；（2）开关闭合后，电磁铁的磁感线方向；（3）电源的“+”、“-”极。18．（2020无锡，25）为判断如图所示的家庭电路中白炽灯L1是否短路，将火线上的熔丝断开，用另一只完好的白炽灯L2作为“校验灯”接入电路。然后闭合总开关，再闭合开关S，即可根据L2的亮暗做出判断。请在图中补画一根导线，将L2正确接入电路。                   2020年中考物理真题分类训练——电学作图专题参考答案1.（2020泰安，21）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。【答案】如图所示2.（2020黔西南，17）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。在图中标出电源的“+”“-”极、螺线管的N极，并标出螺线管外磁感线的方向。【答案】3.（2020南充，24）请画出用开关控制灯泡的电路。
 【答案】4.（2020遂宁，16）根据安全用电原则将图中的灯泡和开关连入照明电路。【答案】如图所示：5.(2020乐山，36)如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。【答案】                 6.（2020抚顺，23）如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N极。请在图中标出：(1)通电螺线管左端的磁极（用“N”或“S”表示）；(2)磁感线的方向；(3)电源右端的极性（用“+”或“-”表示）。【答案】7.（2020毕节，16）将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。【答案】8.（2020内江，21）在条形磁铁旁边放一小磁针，小磁针静止时的指向如图所示，请你根据小磁针的指向，标出条形磁铁的N、S极；并用箭头标出a点的磁感线方向。【答案】9.（2020青岛，23）教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（      ）。(2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是______。【答案】    (1).     (2). 用电器总功率过大10.（2020青岛，25）小明在课堂上给同学们展示了一个装置如图所示的实验。请完成下列问题：(1)闭合开关后，标出通电螺线管的N、S极及磁感线的方向（      ）；(2)闭合开关后，螺线管右侧的小磁针将______（选填序号）①顺时针旋转90°    ②逆时针旋转90°    ③顺时针旋转180°    ④逆时针旋转180°(3)要增强此螺线管的磁性，可采用______方法（写出一条即可）。【答案】    (1).     (2). ①    (3). 增大电路电流11.（2020广元，20）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。【答案】12.（2020天津，20）图中，静止在通电螺线管周围的小磁针，其中指向错误的是______（填标号）｡【答案】①13.（2020北京，34）如图所示的电路中，定值电阻R0为10Ω，电源两端电压为3V并保持不变。闭合开关S，调节滑动变阻器RP，使电压表示数为2V。(1)画出实物电路所对应的电路图； (2)求RP接入电路的阻值；(3)求R0的电功率。【答案】(1)；(2)5Ω；(3)0.4W14.（2020广东，2）将电灯、开关和插座接入家庭电路中，接线正确的是（  ）A. B.   C. D. 【答案】D15.（2020广东，18）如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性。【答案】16.（2020连云港，19）如图所示，箭头表示通电螺线管周围磁感线的方向，请在图中标出通电螺线管中的电流方向和小磁针静止时的N极。【答案】17.（2020营口，22）图甲所示是一个磁悬浮地球仪，球体内有一个条形磁体，其磁场方向与地磁场磁场方向一致，下方环形底座内有一个电磁铁，通过磁极间的相互作用使地球仪悬浮在空中，图乙是其内部结构示意图。请在图中标出：       （1）球体内条形磁体的N极；（2）开关闭合后，电磁铁的磁感线方向；（3）电源的“+”、“-”极。【答案】     18．（2020无锡，25）为判断如图所示的家庭电路中白炽灯L1是否短路，将火线上的熔丝断开，用另一只完好的白炽灯L2作为“校验灯”接入电路。然后闭合总开关，再闭合开关S，即可根据L2的亮暗做出判断。请在图中补画一根导线，将L2正确接入电路。【答案】如图所示：。
