初中物理中考复习 2020年中考物理真题分类训练——光学作图
展开2020年中考物理真题分类训练——光学作图

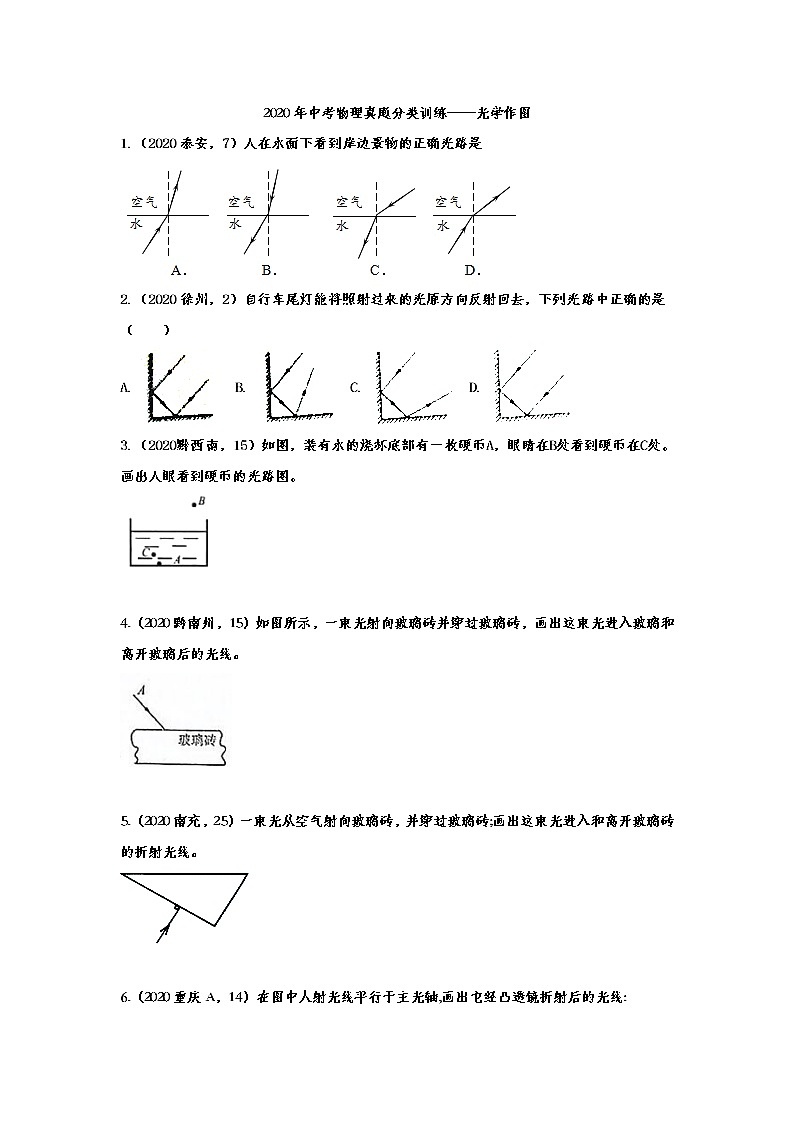

1.（2020泰安，7）人在水面下看到岸边景物的正确光路是
2.（2020徐州，2）自行车尾灯能将照射过来的光原方向反射回去，下列光路中正确的是（ ）
A. B. C. D.
3.（2020黔西南，15）如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。
4.（2020黔南州，15）如图所示，一束光射向玻璃砖并穿过玻璃砖，画出这束光进入玻璃和离开玻璃后的光线。
5.（2020南充，25）一束光从空气射向玻璃砖，并穿过玻璃砖;画出这束光进入和离开玻璃砖的折射光线。
6.（2020重庆A，14）在图中人射光线平行于主光轴,画出它经凸透镜折射后的光线:

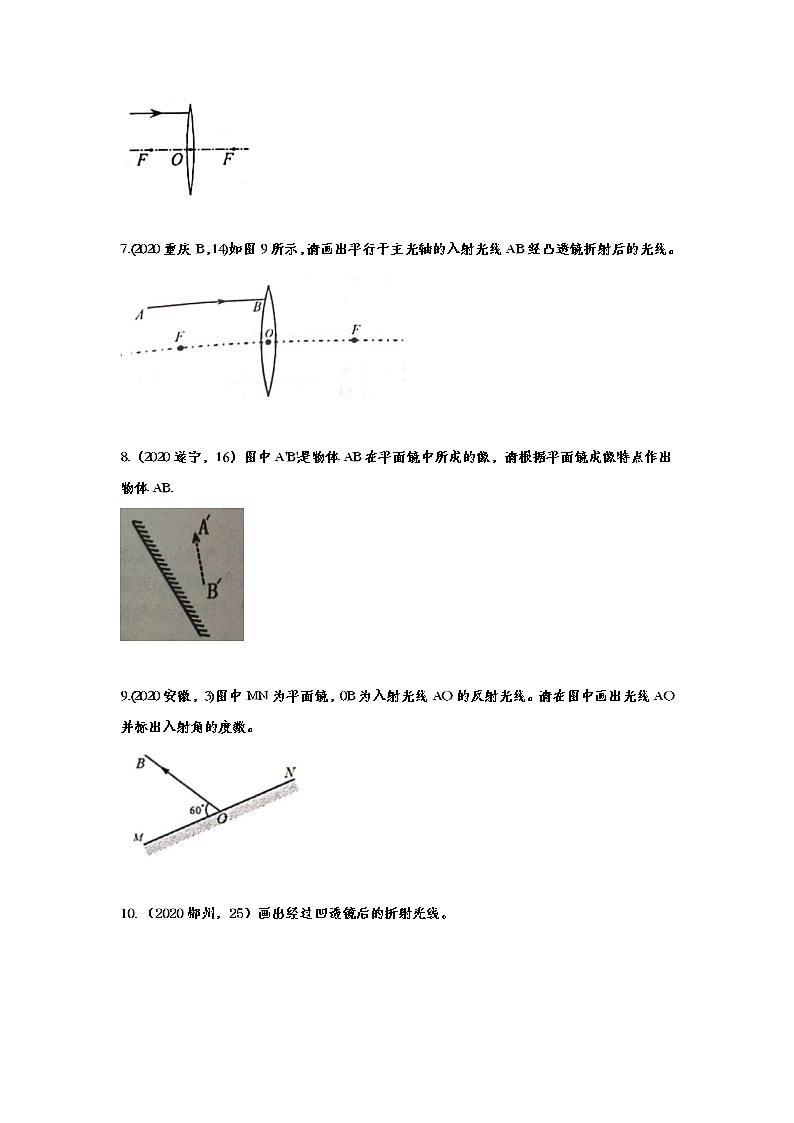

7.(2020重庆B，14)如图9所示，请画出平行于主光轴的入射光线AB经凸透镜折射后的光线。
8.（2020遂宁，16）图中A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB.
9.(2020安徽，3)图中MN为平面镜，0B为入射光线AO的反射光线。请在图中画出光线AO并标出入射角的度数。
10.（2020郴州，25）画出经过凹透镜后的折射光线。

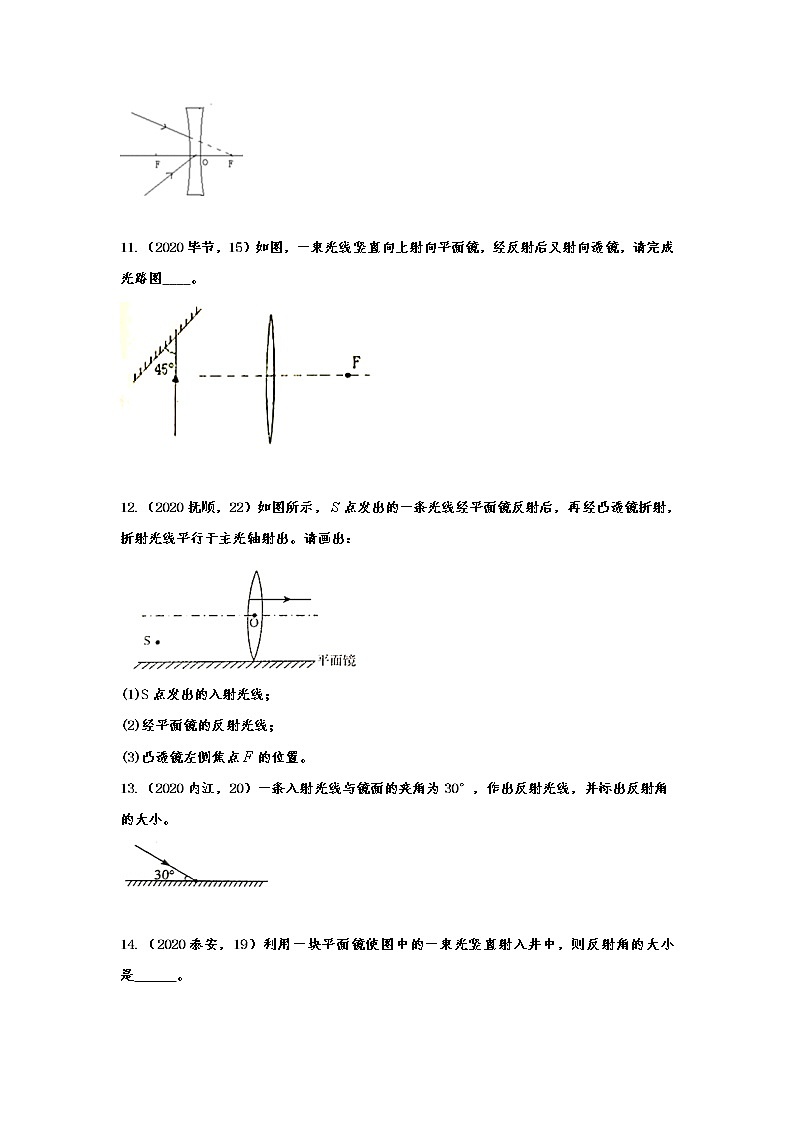

11.（2020毕节，15）如图，一束光线竖直向上射向平面镜，经反射后又射向透镜，请完成光路图____。
12.（2020抚顺，22）如图所示，点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出：
(1)S点发出的入射光线；
(2)经平面镜的反射光线；
(3)凸透镜左侧焦点的位置。
13.（2020内江，20）一条入射光线与镜面的夹角为30°，作出反射光线，并标出反射角的大小。
14.（2020泰安，19）利用一块平面镜使图中的一束光竖直射入井中，则反射角的大小是 。
15.（2020西宁，18）如图所示，请将光路图补充完整。
16.（2020 阜新，20）小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A 代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。（保留必要的作图痕迹）
17.（2020鄂尔多斯，18）如图是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。
18.（2020潍坊，17）如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。
2020年中考物理真题分类训练——光学作图参考答案
1.（2020泰安，7）人在水面下看到岸边景物的正确光路是
【答案】C
2.（2020徐州，2）自行车尾灯能将照射过来的光原方向反射回去，下列光路中正确的是（ ）
A. B. C. D.
【答案】A
3.（2020黔西南，15）如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。
【答案】
4.（2020黔南州，15）如图所示，一束光射向玻璃砖并穿过玻璃砖，画出这束光进入玻璃和离开玻璃后的光线。
【答案】
5.（2020南充，25）一束光从空气射向玻璃砖，并穿过玻璃砖;画出这束光进入和离开玻璃砖的折射光线。
【答案】
6.（2020重庆A，14）在图中人射光线平行于主光轴,画出它经凸透镜折射后的光线:
【答案】略
7.(2020重庆B，14)如图9所示，请画出平行于主光轴的入射光线AB经凸透镜折射后的光线。
【答案】
8.（2020遂宁，16）图中A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB.
【答案】如图所示：
9.(2020安徽，3)图中MN为平面镜，0B为入射光线AO的反射光线。请在图中画出光线AO并标出入射角的度数。
【答案】
10.（2020郴州，25）画出经过凹透镜后的折射光线。
【答案】
11.（2020毕节，15）如图，一束光线竖直向上射向平面镜，经反射后又射向透镜，请完成光路图____。
【答案】
12.（2020抚顺，22）如图所示，点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出：
(1)S点发出的入射光线；
(2)经平面镜的反射光线；
(3)凸透镜左侧焦点的位置。
【答案】
13.（2020内江，20）一条入射光线与镜面的夹角为30°，作出反射光线，并标出反射角的大小。
【答案】
14.（2020泰安，19）利用一块平面镜使图中的一束光竖直射入井中，则反射角的大小是 。
【答案】55°
15.（2020西宁，18）如图所示，请将光路图补充完整。
【答案】
16.（2020 阜新，20）小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A 代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。（保留必要的作图痕迹）
【答案】
17.（2020鄂尔多斯，18）如图是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。
【答案】
18.（2020潍坊，17）如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。
【答案】
