初中物理中考复习 必刷01 光学-备战2020年中考物理必刷填空、作图及科普阅读题60例（原卷版）

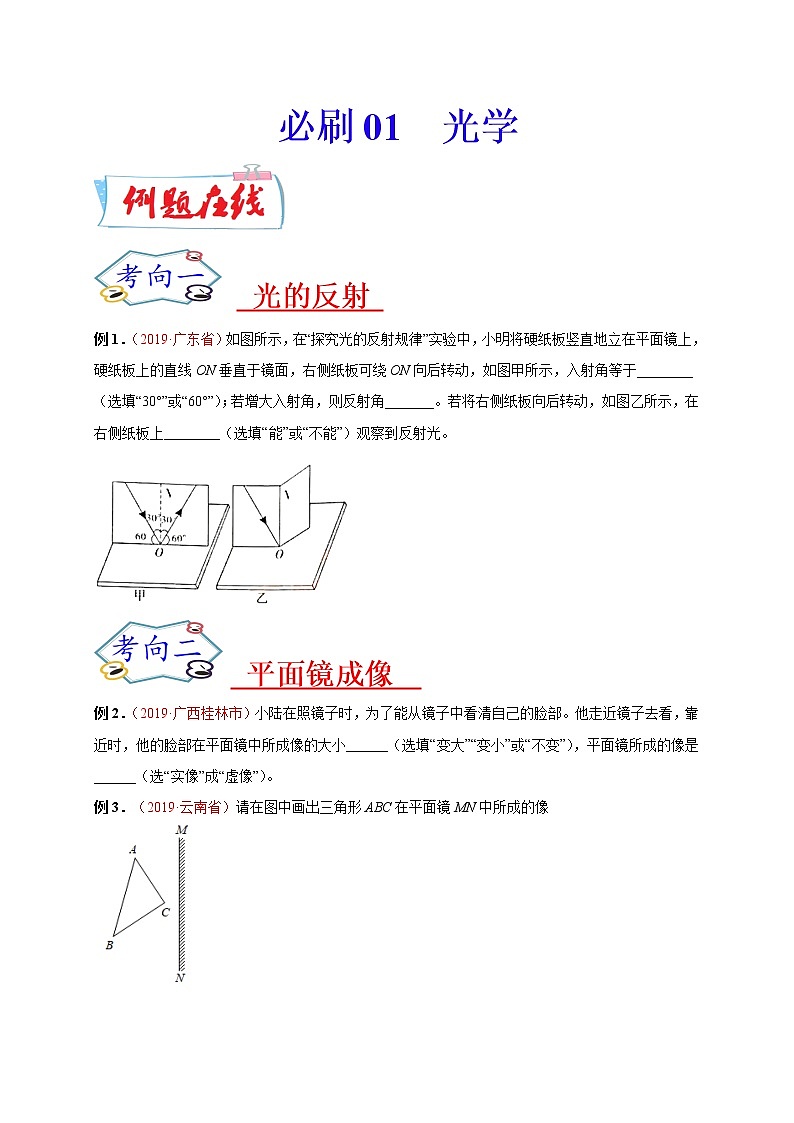

必刷01  光学

   光的反射

例1．（2019·广东省）如图所示，在“探究光的反射规律”实验中，小明将硬纸板竖直地立在平面镜上，硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON向后转动，如图甲所示，入射角等于________（选填“30°”或“60°”）；若增大入射角，则反射角_______。若将右侧纸板向后转动，如图乙所示，在右侧纸板上________（选填“能”或“不能”）观察到反射光。

 平面镜成像

例2．（2019·广西桂林市）小陆在照镜子时，为了能从镜子中看清自己的脸部。他走近镜子去看，靠近时，他的脸部在平面镜中所成像的大小______（选填“变大”“变小”或“不变”），平面镜所成的像是______（选“实像”成“虚像”）。

例3．（2019·云南省）请在图中画出三角形ABC在平面镜MN中所成的像

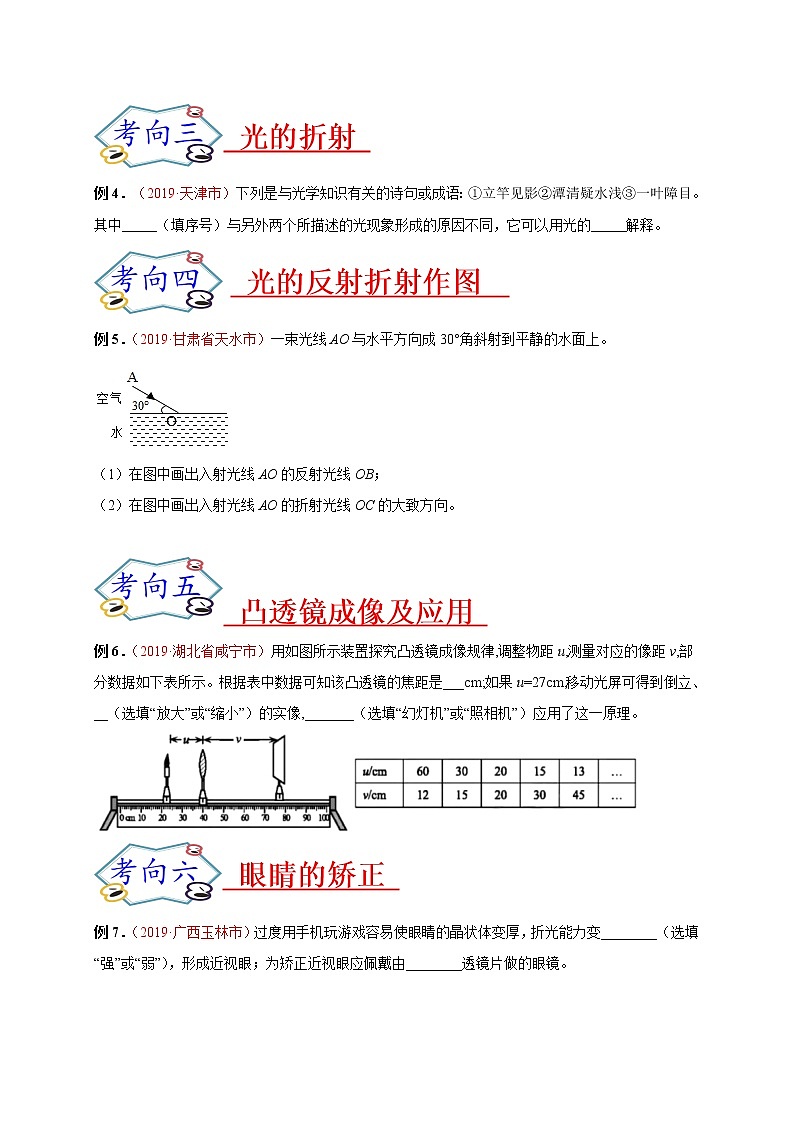

光的折射

例4．（2019·天津市）下列是与光学知识有关的诗句或成语：①立竿见影②潭清疑水浅③一叶障目。其中_____（填序号）与另外两个所描述的光现象形成的原因不同，它可以用光的_____解释。

 光的反射折射作图

例5．（2019·甘肃省天水市）一束光线AO与水平方向成30°角斜射到平静的水面上。

（1）在图中画出入射光线AO的反射光线OB；

（2）在图中画出入射光线AO的折射光线OC的大致方向。

凸透镜成像及应用

例6．（2019·湖北省咸宁市）用如图所示装置探究凸透镜成像规律,调整物距u,测量对应的像距v,部分数据如下表所示。根据表中数据可知该凸透镜的焦距是___cm;如果u=27cm,移动光屏可得到倒立、__（选填“放大”或“缩小”）的实像,_______（选填“幻灯机”或“照相机”）应用了这一原理。

眼睛的矫正

例7．（2019·广西玉林市）过度用手机玩游戏容易使眼睛的晶状体变厚，折光能力变________（选填“强”或“弱”），形成近视眼；为矫正近视眼应佩戴由________透镜片做的眼镜。

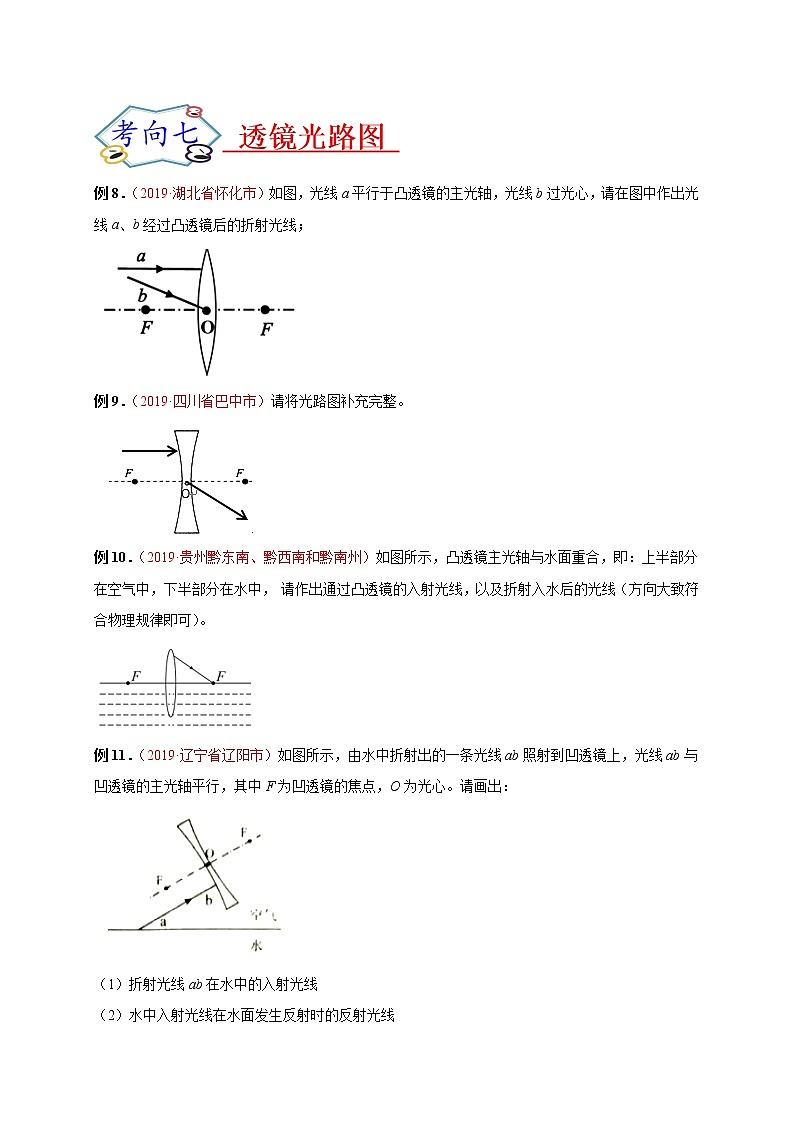

透镜光路图

例8．（2019·湖北省怀化市）如图，光线a平行于凸透镜的主光轴，光线b过光心，请在图中作出光线a、b经过凸透镜后的折射光线；

例9．（2019·四川省巴中市）请将光路图补充完整。

例10．（2019·贵州黔东南、黔西南和黔南州）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中， 请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。

例11．（2019·辽宁省辽阳市）如图所示，由水中折射出的一条光线ab照射到凹透镜上，光线ab与凹透镜的主光轴平行，其中F为凹透镜的焦点，O为光心。请画出：

（1）折射光线ab在水中的入射光线

（2）水中入射光线在水面发生反射时的反射光线

（3）光线ab通过凹透镜后的折射光线

1．（2019·甘肃省天水市）小明身高1.8m，当他站在平面镜前2m处时，他在镜中的像距平面镜为______ m，镜中像的高度为______ m；当他在湖边树荫下乘凉时，发现树下有很多圆形的光斑，这是由于光的______现象而形成的。

2．（2019·广西贵港市）—只鸽子在平静湖面上空飞过时，在湖面上形成鸽子的“倒影”，“倒影”是_____形成的（选填“光的直线传播” “光的反射”或“光的折射”），当鸽子往高处飞，该“倒影”的大小_____（选填“变大”“变小”或“不变”）。

3．（2019·贵州黔东南、黔西南和黔南州）小齐站在距平面镜1.6m处整理衣着，他在镜中的像与他本人的距离是_____m；当他沿着与镜面垂直方向水平移动1m后，他在镜中像的大小将_____（填“变大”“不变”或“变小”）。

4．（2019·江苏省扬州市）“映日荷花别样红”看到红花是花_____ （吸收/反射）红色光；“荷风送香气”，闻到香味是_____________现象；“鱼戏莲叶间”；看见水中的鱼是由于光的_________形成的像。

5．（2019·江苏省扬州市）小明在“探究平面镜成像规律，实验时，找来两枚完全相同的棋子，是为了比较  像和物的_________关系；为了确定像的位置，应该选择_________来代替平面镜；为了探究平面镜所成的像是实像还是虚像，还应准备的器材是_________。

6．（2019·辽宁省辽阳市）如图所示，一名游客行走在玻璃栈道上，栈道上映出了她美丽的“身影”，若游客的身高是1.65m，则游客的头顶到“身影”头顶的距离为 _________ m；当她在栈道上行走时，她 的“身影”的大小将 _________（填“变大”"变小”或“不变”）。

7．（2019·云南省昆明市）光的三原色是指红、蓝、________。一个黄色的橙子放在黑暗的房间里，用蓝光照射它，橙子呈现________色。

8．（2019·云南省）一束平行光线与镜面成30°的夹角入射到平面镜上,则反射光线和入射光线的夹角是________；彩色电视机画面上的丰富色彩是由三原（基）色光混合而成的。色光的三原（基）色是指红_____蓝。

9．（2019·贵州铜仁市）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

10．（2019·广东省广州市）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

11．（2019·海南省）在图中画出入射光线AO对应的折射光线大概位置。

12．（2019·广西贵港市）如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。

13．（2019·湖北省鄂州市）“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

14．（2019·湖北省黄冈市）如图所示，小明通过容器上方固定的空心管，刚好看不到容器里的硬币（硬币未画出）。现往容器中加水至MN处，通过空心管又能看到硬币了。请做出小明通过空心管又能看到硬币的光路图。

15．（2019·湖北省襄阳市）请根据入射光线画出折射光线。

16．（2019·吉林省）请在图中画出折射光线的大致位置；

17．（2019·江苏省南通市）如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．

18．（2019·江苏省苏州市）图中，一条光线从空气射入水中，请标出它的入射角α并大致画出折射光线

19．（2019·山东省济宁市）如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。请画出光的传播路径

20．（2019·山东省青岛市）自行车尾灯的反光原理如图所示。请完成反射光路，并标出反射角度数。

21．（2019·安徽省）光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空中,其光路如图甲所示。现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光线和反射光线。

22．（2019·广东省）如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

23．（2019·贵州铜仁市）凸透镜对光有_________作用，近视眼需要戴______透镜来矫正。

24．（2019·湖北省黄冈市）为了加强管理，某单位利用人工智能技术，实行刷脸考勤制度。如图，当人靠近摄像头时，光源自动打开，照亮________（选填“人脸”或“显示屏”）。人脸通过摄像头成一个倒立、_______的实像，并与录人的信息进行比对，从而记录考勤。

25．（2019·湖北省襄阳市）照相机是利用了凸透镜可以成倒立、_____的实像的原理来工作的；小明在游玩古隆中途中,为父母拍摄时发现武侯祠没有完全进入取景框,为了将父母和武侯祠都拍摄下来,他向后退一段距离,并将照相机的镜头__________（选填“向前伸”或“向后缩”）一点。

26．（2019·江苏省泰州市）如图,用铁丝围成一个内径约4mm的圆环,在清水中浸一下后取出,布满圆环的水膜犹如透镜,用这个水膜透镜贴近课本上的字,看到的是正立放大的像,此像为____（实像/虚像）;透过水膜透镜看远处的楼房楼房倒立缩小了,这种成像情况与_______（照相机/幻灯机）成像原理相同;轻轻甩去一些水（保持水膜完好）,透过水膜透镜看远处的楼房成正立缩小的像,此时水膜透镜相当于_______（凸透镜/凹透镜）

27．（2019·江西省）校园内安装了许多监控探头，监控探头中的镜头相当于一个______透镜，它能成倒立、缩小的_____像。

28．（2019·四川省绵阳市）人进入老年后，眼睛睫状体对晶状体的调节能力减弱，太远、太近的物体都看不清楚。近视远视一体眼镜（双光镜）可以解决这个问题，戴上这种眼镜，透过下半部分可以看清书上文字，透过上半部分镜片可以看清远处景物。由此可知，近视远视一体眼镜下半部分是______透镜，上半部分镜片对光具有_____（选填“会聚”或“发散”）作用。

29．（2019·江苏省扬州市）如图，请完成光线通过凸透镜的光路图。

30．（2019·湖北省黄石市）凸透镜如图所示，MN为主光轴，O点为光心，F点为焦点，请在图中画出三条光线的折射光线．并作出物点s的像点s′（注意保留作图痕迹）。

31．（2019·广东省广州市）图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为 500mm。

（1）在图中画出光线a、b经物镜折射前的入射光线。

（2）目镜是_____透镜（选填“凹”、“凸“）。

（3）用此望远镜观测月球时，月球经物镜成一个_____ （选填“倒立”、“正立“）______（选填“放大”、“等大”“缩小”）的像。

32．（2019·广西桂林市）请在图中完成光路图。

33．（2019·重庆市A卷）在下图中画出人射光线经过凹透镜后的折射光线；

34．（2019·重庆市B卷）在图中画出人射光线经过凹透镜后的出射光线。

35．（2019·湖北省咸宁市）用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A点,如图乙。请在图乙中画出光路确定另光斑B点的位置

36．（2019·贵州贵阳市）如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

37．（2019·四川省攀枝花市）一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。

38．（2019·四川省眉山市）如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。请画出：

（1）光源S的位置；（2）光线ab经凸透镜后折射光线的大致位置。

39．（2019·湖北省孝感市）如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。
