初中物理中考复习 备战2020中考物理章节强化训练——透镜及其应用

备战2020中考物理章节强化训练——透镜及其应用

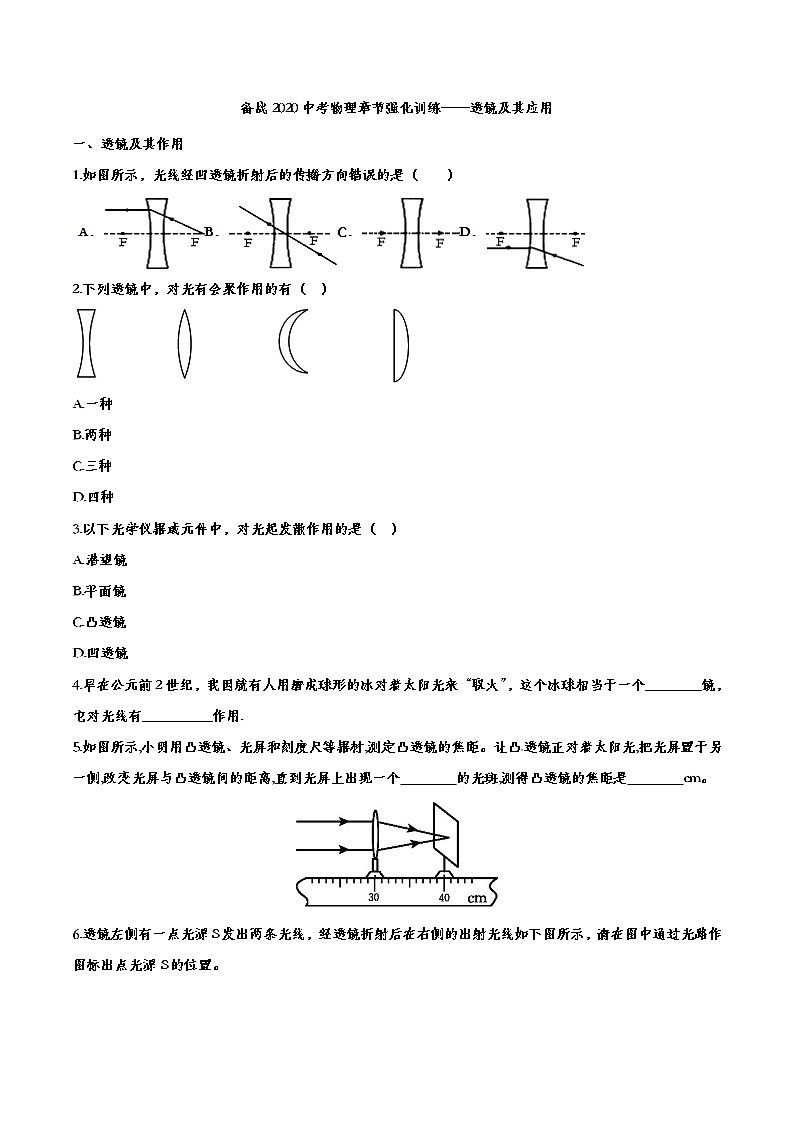

一、透镜及其作用

1.如图所示，光线经凹透镜折射后的传播方向错误的是（　　）

2.下列透镜中，对光有会聚作用的有（  ）

A.一种

B.两种

C.三种

D.四种

3.以下光学仪器或元件中，对光起发散作用的是（  ）

A.潜望镜

B.平面镜

C.凸透镜

D.凹透镜

4.早在公元前2世纪，我国就有人用磨成球形的冰对着太阳光来“取火”，这个冰球相当于一个________镜，它对光线有__________作用.

5.如图所示,小明用凸透镜、光屏和刻度尺等器材,测定凸透镜的焦距。让凸透镜正对着太阳光,把光屏置于另一侧,改变光屏与凸透镜间的距离,直到光屏上出现一个　　　　的光斑,测得凸透镜的焦距是　　　　cm。

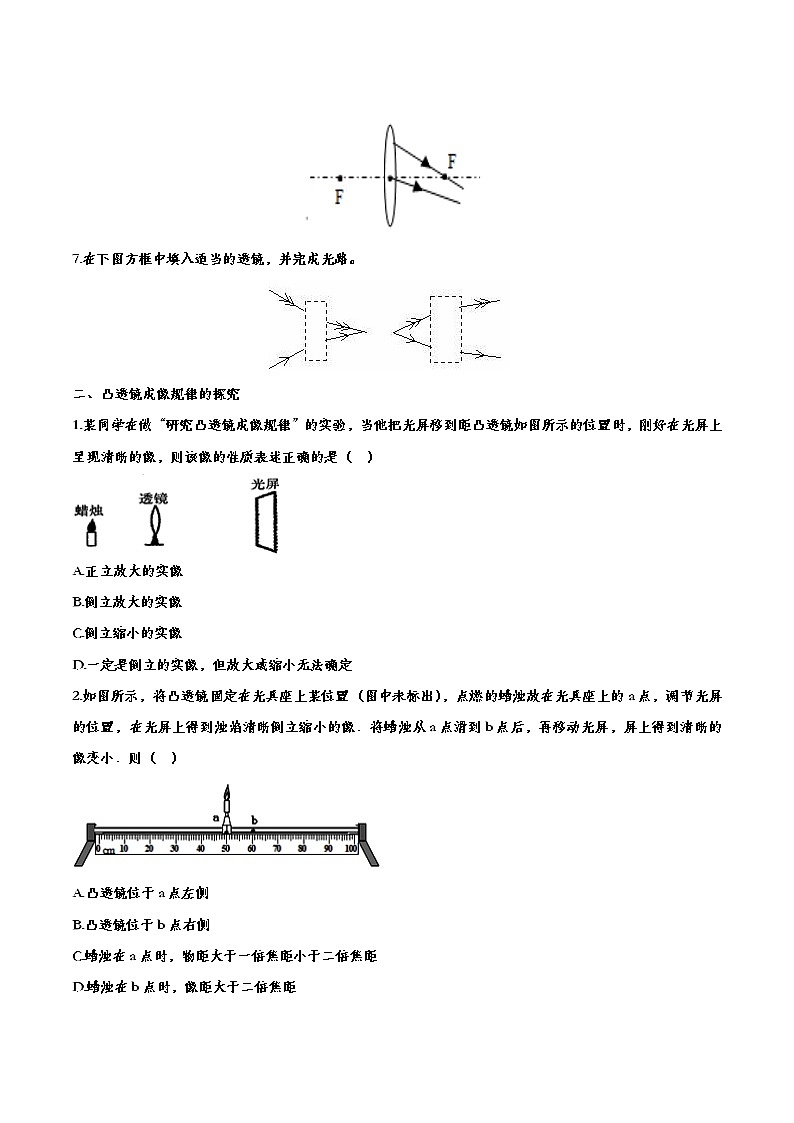

6.透镜左侧有一点光源S发出两条光线，经透镜折射后在右侧的出射光线如下图所示，请在图中通过光路作图标出点光源S的位置。

7.在下图方框中填入适当的透镜，并完成光路。

二、凸透镜成像规律的探究

1.某同学在做“研究凸透镜成像规律”的实验，当他把光屏移到距凸透镜如图所示的位置时，刚好在光屏上呈现清晰的像，则该像的性质表述正确的是（  ）

A.正立放大的实像

B.倒立放大的实像

C.倒立缩小的实像

D.一定是倒立的实像，但放大或缩小无法确定

2.如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰倒立缩小的像．将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则（  ）　　

A.凸透镜位于a点左侧

B.凸透镜位于b点右侧

C.蜡烛在a点时，物距大于一倍焦距小于二倍焦距

D.蜡烛在b点时，像距大于二倍焦距

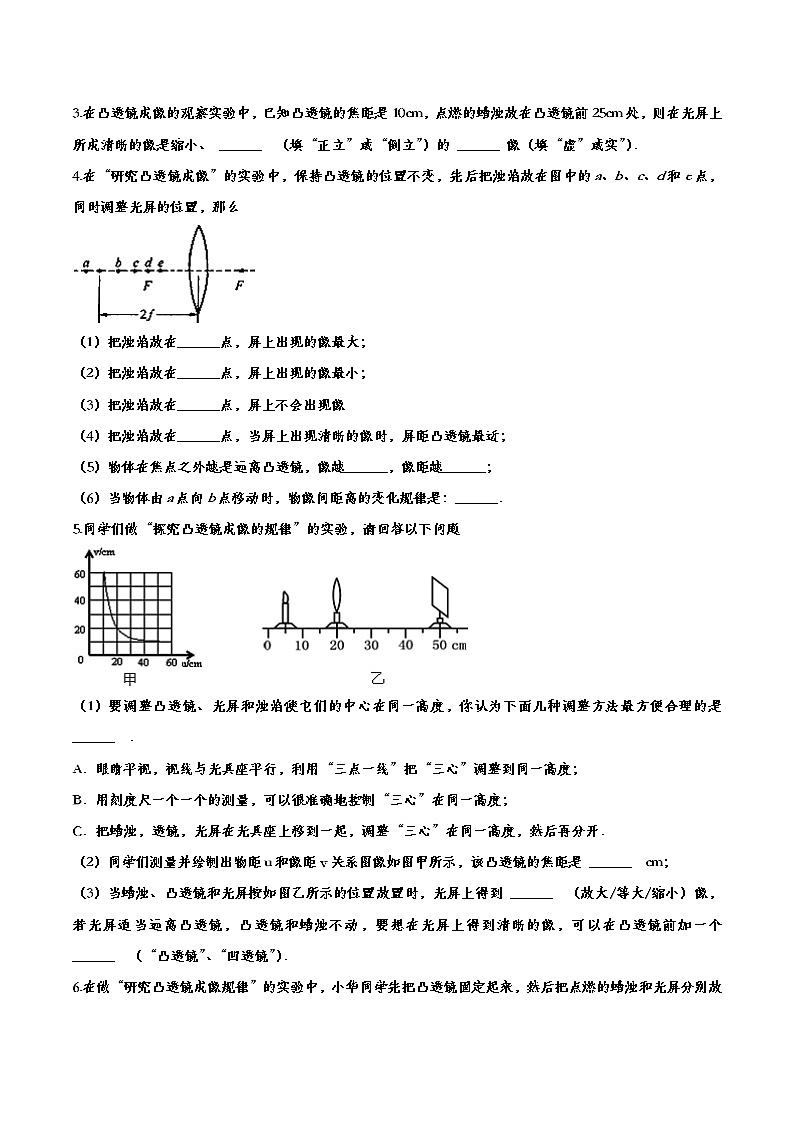

3.在凸透镜成像的观察实验中，已知凸透镜的焦距是10cm，点燃的蜡烛放在凸透镜前25cm处，则在光屏上所成清晰的像是缩小、 ______  （填“正立”或“倒立”）的 ______ 像（填“虚”或实”）．

4.在“研究凸透镜成像”的实验中，保持凸透镜的位置不变，先后把烛焰放在图中的a、b、c、d和e点，同时调整光屏的位置，那么

（1）把烛焰放在______点，屏上出现的像最大；

（2）把烛焰放在______点，屏上出现的像最小；

（3）把烛焰放在______点，屏上不会出现像

（4）把烛焰放在______点，当屏上出现清晰的像时，屏距凸透镜最近；

（5）物体在焦点之外越是远离凸透镜，像越______，像距越______；

（6）当物体由a点向b点移动时，物像间距离的变化规律是：______．

5.同学们做“探究凸透镜成像的规律”的实验，请回答以下问题

（1）要调整凸透镜、光屏和烛焰使它们的中心在同一高度，你认为下面几种调整方法最方便合理的是 ______  ．

A．眼睛平视，视线与光具座平行，利用“三点一线”把“三心”调整到同一高度；

B．用刻度尺一个一个的测量，可以很准确地控制“三心”在同一高度；

C．把蜡烛，透镜，光屏在光具座上移到一起，调整“三心”在同一高度，然后再分开．

（2）同学们测量并绘制出物距u和像距v关系图像如图甲所示，该凸透镜的焦距是 ______  cm；

（3）当蜡烛、凸透镜和光屏按如图乙所示的位置放置时，光屏上得到 ______  （放大/等大/缩小）像，若光屏适当远离凸透镜，凸透镜和蜡烛不动，要想在光屏上得到清晰的像，可以在凸透镜前加一个 ______  （“凸透镜”、“凹透镜”）．

6.在做“研究凸透镜成像规律”的实验中，小华同学先把凸透镜固定起来，然后把点燃的蜡烛和光屏分别放置在透镜的两侧，但他无论怎样左右移动光屏，都不能在光屏上呈现出烛焰的像．请你分析其中的原因．（请写出两个）

（1）________________________

（2）________________________

三、凸透镜成像规律的应用

1.昆虫观察盒的盒盖是一个凸透镜（如图所示），盒盖到盒底的距离为 10cm，利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫。在一次实验中，小明不小心把观察盒上的凸透镜打碎了。为了修好观察盒，老师分别给他提供了焦距为 4cm、 8cm、 10cm和 12cm的凸透镜各一个，他应该选择（  ）

A.焦距为 4cm的凸透镜

B.焦距为 8cm的凸透镜

C.焦距为 10cm的凸透镜

D.焦距为 12cm的凸透镜

2.放电影时，电影胶片上的图案经凸透镜在银幕上成的是（  ）

A.倒立、放大的虚像

B.正立、放大的实像

C.正立、放大的虚像

D.倒立、放大的实像

3.两个完全相同的凸透镜L1、L2如图放置，其中AO1=O1B=BO2，过A点的一条光线经L1折射后按如图方向到达L2，则关于该光线再经L2折射后的去向，以下判断正确的是（　　）

A.过L2的二倍焦距点

B.过L2的焦点

C.平行于L2的主光轴

D.过L2的二倍焦距以外的点

4.我们经常提到的像：①小孔成像②平面镜成像 ③放大镜成像 ④电影屏幕上的像  ⑤汽车观后镜中的像，其中（  ）

A.属于实像的是①②③

B.属于虚像的是②③④

C.由于反射而成的像是②⑤

D.由于折射而成的像是①③④

5.蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物——中华虎风蝶，他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应

A.相机适当靠近蝴蝶，镜头略向外伸

B.相机适当靠近蝴蝶，镜头略向内缩

C.相机适当远离蝴蝶，镜头略向外伸

D.相机适当远离蝴蝶，镜头略向内缩

6.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．

四、近视和远视

1.李明同学的妈妈发现李明自从上了初中以后，学习比原来更刻苦了，但也发现李明看书时眼睛与书的距离比正常情况越来越近了，请你在下列判断及矫正措施中选出正确的一项向李明同学说明（  ）

A.李明同学已患上近视眼，需要佩戴用凸透镜制成的眼镜

B.李明同学已患上近视眼，需要佩戴用凹透镜制成的眼镜

C.李明同学已患上远视眼，需要佩戴用凸透镜制成的眼镜

D.李明同学已患上远视眼，需要佩戴用凹透镜制成的眼镜

2.如图是远视眼成像的示意图，要使发光点S发出的光会聚在视网膜上成清晰的像S′，下面哪种方法能达到目的（  ）

A.在眼睛前放一块合适的凸透镜

B.在眼睛前放一块合适的凹透镜

C.发光点的位置向右移

D.发光点的位置向上移

3.小华视物时成像情况如图所示，医生向她介绍激光手术：通过激光烧蚀厚度均匀的透明眼角膜，使之改变形状，实现视力矫正．手术后的眼角膜形状应为下列图中的（  ）

4.在探究近视眼视力矫正问题时用如图所示的装置模拟眼睛，烧瓶中的着色液体相当于玻璃体，烧瓶左侧紧靠瓶壁的凸透镜相当于晶状体，右侧内壁相当于视网膜．图中的四幅图是一些同学描绘近视眼矫正的方法和光路，其中能达到近视眼矫正目的是（  ）

5.全国中学生体质健康调研数据表明：中学生近视发生率约为55.22%，且急剧低龄化．如图所示， ______ （选填“甲”或“乙”）图表示近视眼的光路示意图，矫正近视眼应佩带 ______  （选填“凸”或“凹”）透镜制成的眼镜片．

6.每年6月6日是全国“爱眼日”。图中表示近视眼的是图       （选填“甲”或“乙”），近视眼应配戴       透镜制成的眼镜进行矫正。

7.眼球的结构类似于     （选填“照相机”、“幻灯机”或“放大镜”），把来自外界物体的光会聚在视网膜上形成物体     （选填“倒立”或”正立”）的像，小明同学由于不注意用眼卫生，形成了近视眼，应当戴     镜进行矫正。

8.患近视眼的小张，在阳台上埋头看书，被街对面电子眼的闪光干扰了，他戴上眼镜后，好奇地观察街道上的情况，清楚的看见了一辆轿车绝尘而去，消失在街道的尽头．小张戴的眼镜是________透镜；电子眼的镜头相当于一个________透镜，当轿车绝尘而去，电子眼所拍摄到的轿车的像将逐渐________．（选填：“变大”或“变小”）

五、显微镜和望远镜

1.显微镜可以观察微小的生物，是因为显微镜放大倍数较大，被观察的物体经过了 （  ）

A.一次放大作用

B.二次放大作用

C.三次放大作用

D.四次放大作用

2.用显微镜和望远镜观察物体时，关于像的倒正，以下说法正确的是（  ）

A.用显微镜观察时像是正立的，用天文望远镜观察时像是倒立的

B.用显微镜观察时像是正立的，用天文望远镜观察时像也是正立的

C.用显微镜观察时像是倒立的，用天文望远镜观察时像是正立的

D.用显微镜观察时像是倒立的，用天文望远镜观察时像也是倒立的

2.在玻璃板下放置一个用眼睛看不清楚的小物体，把一滴水滴在小物体正上方的玻璃板上，水滴就是一个放大镜，如果还看不清小物体，再拿一个凸透镜位于水滴正上方，调节镜与水滴间的距离，就能看清玻璃板下的小物体。此时看到的是小物体的     的（选填“正立”或“倒立”），     的（选填“放大”或“缩小”）     像（选填“实”或“虚”）。这个组合与     （选填“望远镜”或“显微镜”）的原理相同。

备战2020中考物理章节强化训练——透镜及其应用参考答案

一、透镜及其作用

1.如图所示，光线经凹透镜折射后的传播方向错误的是（　　）

【答案】A

2.下列透镜中，对光有会聚作用的有（  ）

A.一种

B.两种

C.三种

D.四种

【答案】C

3.以下光学仪器或元件中，对光起发散作用的是（  ）

A.潜望镜

B.平面镜

C.凸透镜

D.凹透镜

【答案】D

4.早在公元前2世纪，我国就有人用磨成球形的冰对着太阳光来“取火”，这个冰球相当于一个________镜，它对光线有__________作用.

【答案】凸透；会聚

5.如图所示,小明用凸透镜、光屏和刻度尺等器材,测定凸透镜的焦距。让凸透镜正对着太阳光,把光屏置于另一侧,改变光屏与凸透镜间的距离,直到光屏上出现一个　　　　的光斑,测得凸透镜的焦距是　　　　cm。

【答案】最小、最亮;10

6.透镜左侧有一点光源S发出两条光线，经透镜折射后在右侧的出射光线如下图所示，请在图中通过光路作图标出点光源S的位置。

7.在下图方框中填入适当的透镜，并完成光路。

二、凸透镜成像规律的探究

1.某同学在做“研究凸透镜成像规律”的实验，当他把光屏移到距凸透镜如图所示的位置时，刚好在光屏上呈现清晰的像，则该像的性质表述正确的是（  ）

A.正立放大的实像

B.倒立放大的实像

C.倒立缩小的实像

D.一定是倒立的实像，但放大或缩小无法确定

【答案】B

2.如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰倒立缩小的像．将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则（  ）　　

A.凸透镜位于a点左侧

B.凸透镜位于b点右侧

C.蜡烛在a点时，物距大于一倍焦距小于二倍焦距

D.蜡烛在b点时，像距大于二倍焦距

【答案】A

3.在凸透镜成像的观察实验中，已知凸透镜的焦距是10cm，点燃的蜡烛放在凸透镜前25cm处，则在光屏上所成清晰的像是缩小、 ______  （填“正立”或“倒立”）的 ______ 像（填“虚”或实”）．

【答案】倒立；实．

4.在“研究凸透镜成像”的实验中，保持凸透镜的位置不变，先后把烛焰放在图中的a、b、c、d和e点，同时调整光屏的位置，那么

（1）把烛焰放在______点，屏上出现的像最大；

（2）把烛焰放在______点，屏上出现的像最小；

（3）把烛焰放在______点，屏上不会出现像

（4）把烛焰放在______点，当屏上出现清晰的像时，屏距凸透镜最近；

（5）物体在焦点之外越是远离凸透镜，像越______，像距越______；

（6）当物体由a点向b点移动时，物像间距离的变化规律是：______．

【答案】（1）c；（2）a；（3）d、e；（4）a；（5）小；小；（6）物距减小，像距增大，像增大．

5.同学们做“探究凸透镜成像的规律”的实验，请回答以下问题

（1）要调整凸透镜、光屏和烛焰使它们的中心在同一高度，你认为下面几种调整方法最方便合理的是 ______  ．

A．眼睛平视，视线与光具座平行，利用“三点一线”把“三心”调整到同一高度；

B．用刻度尺一个一个的测量，可以很准确地控制“三心”在同一高度；

C．把蜡烛，透镜，光屏在光具座上移到一起，调整“三心”在同一高度，然后再分开．

（2）同学们测量并绘制出物距u和像距v关系图像如图甲所示，该凸透镜的焦距是 ______  cm；

（3）当蜡烛、凸透镜和光屏按如图乙所示的位置放置时，光屏上得到 ______  （放大/等大/缩小）像，若光屏适当远离凸透镜，凸透镜和蜡烛不动，要想在光屏上得到清晰的像，可以在凸透镜前加一个 ______  （“凸透镜”、“凹透镜”）．

【答案】（1）C；（2）10；（3）放大； 凹透镜．

6.在做“研究凸透镜成像规律”的实验中，小华同学先把凸透镜固定起来，然后把点燃的蜡烛和光屏分别放置在透镜的两侧，但他无论怎样左右移动光屏，都不能在光屏上呈现出烛焰的像．请你分析其中的原因．（请写出两个）

（1）________________________

（2）________________________

【答案】（1）烛焰、透镜、光屏三者的中心不在同一高度上；（2）物体位于1倍焦距或焦距之内

三、凸透镜成像规律的应用

1.昆虫观察盒的盒盖是一个凸透镜（如图所示），盒盖到盒底的距离为 10cm，利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫。在一次实验中，小明不小心把观察盒上的凸透镜打碎了。为了修好观察盒，老师分别给他提供了焦距为 4cm、 8cm、 10cm和 12cm的凸透镜各一个，他应该选择（  ）

A.焦距为 4cm的凸透镜

B.焦距为 8cm的凸透镜

C.焦距为 10cm的凸透镜

D.焦距为 12cm的凸透镜

【答案】D

2.放电影时，电影胶片上的图案经凸透镜在银幕上成的是（  ）

A.倒立、放大的虚像

B.正立、放大的实像

C.正立、放大的虚像

D.倒立、放大的实像

【答案】D

3.两个完全相同的凸透镜L1、L2如图放置，其中AO1=O1B=BO2，过A点的一条光线经L1折射后按如图方向到达L2，则关于该光线再经L2折射后的去向，以下判断正确的是（　　）

A.过L2的二倍焦距点

B.过L2的焦点

C.平行于L2的主光轴

D.过L2的二倍焦距以外的点

【答案】A

4.我们经常提到的像：①小孔成像②平面镜成像 ③放大镜成像 ④电影屏幕上的像  ⑤汽车观后镜中的像，其中（  ）

A.属于实像的是①②③

B.属于虚像的是②③④

C.由于反射而成的像是②⑤

D.由于折射而成的像是①③④

【答案】C

5.蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物——中华虎风蝶，他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应

A.相机适当靠近蝴蝶，镜头略向外伸

B.相机适当靠近蝴蝶，镜头略向内缩

C.相机适当远离蝴蝶，镜头略向外伸

D.相机适当远离蝴蝶，镜头略向内缩

【答案】A

6.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．

解：由图可知，△ABO∽△AB´O，

则

已知AB的高为h1，物距u，像距v，则像高h2=

答：像高h2为

四、近视和远视

1.李明同学的妈妈发现李明自从上了初中以后，学习比原来更刻苦了，但也发现李明看书时眼睛与书的距离比正常情况越来越近了，请你在下列判断及矫正措施中选出正确的一项向李明同学说明（  ）

A.李明同学已患上近视眼，需要佩戴用凸透镜制成的眼镜

B.李明同学已患上近视眼，需要佩戴用凹透镜制成的眼镜

C.李明同学已患上远视眼，需要佩戴用凸透镜制成的眼镜

D.李明同学已患上远视眼，需要佩戴用凹透镜制成的眼镜

【答案】B

2.如图是远视眼成像的示意图，要使发光点S发出的光会聚在视网膜上成清晰的像S′，下面哪种方法能达到目的（  ）

A.在眼睛前放一块合适的凸透镜

B.在眼睛前放一块合适的凹透镜

C.发光点的位置向右移

D.发光点的位置向上移

【答案】A

3.小华视物时成像情况如图所示，医生向她介绍激光手术：通过激光烧蚀厚度均匀的透明眼角膜，使之改变形状，实现视力矫正．手术后的眼角膜形状应为下列图中的（  ）

【答案】C

4.在探究近视眼视力矫正问题时用如图所示的装置模拟眼睛，烧瓶中的着色液体相当于玻璃体，烧瓶左侧紧靠瓶壁的凸透镜相当于晶状体，右侧内壁相当于视网膜．图中的四幅图是一些同学描绘近视眼矫正的方法和光路，其中能达到近视眼矫正目的是（  ）

【答案】C

5.全国中学生体质健康调研数据表明：中学生近视发生率约为55.22%，且急剧低龄化．如图所示， ______ （选填“甲”或“乙”）图表示近视眼的光路示意图，矫正近视眼应佩带 ______  （选填“凸”或“凹”）透镜制成的眼镜片．

【答案】乙；凹．

6.每年6月6日是全国“爱眼日”。图中表示近视眼的是图       （选填“甲”或“乙”），近视眼应配戴       透镜制成的眼镜进行矫正。

【答案】甲；凹

7.眼球的结构类似于     （选填“照相机”、“幻灯机”或“放大镜”），把来自外界物体的光会聚在视网膜上形成物体     （选填“倒立”或”正立”）的像，小明同学由于不注意用眼卫生，形成了近视眼，应当戴     镜进行矫正。

【答案】照相机；倒立；凹。

8.患近视眼的小张，在阳台上埋头看书，被街对面电子眼的闪光干扰了，他戴上眼镜后，好奇地观察街道上的情况，清楚的看见了一辆轿车绝尘而去，消失在街道的尽头．小张戴的眼镜是________透镜；电子眼的镜头相当于一个________透镜，当轿车绝尘而去，电子眼所拍摄到的轿车的像将逐渐________．（选填：“变大”或“变小”）

【答案】凹；凸；变小

五、显微镜和望远镜

1.显微镜可以观察微小的生物，是因为显微镜放大倍数较大，被观察的物体经过了 （  ）

A.一次放大作用

B.二次放大作用

C.三次放大作用

D.四次放大作用

【答案】B

2.用显微镜和望远镜观察物体时，关于像的倒正，以下说法正确的是（  ）

A.用显微镜观察时像是正立的，用天文望远镜观察时像是倒立的

B.用显微镜观察时像是正立的，用天文望远镜观察时像也是正立的

C.用显微镜观察时像是倒立的，用天文望远镜观察时像是正立的

D.用显微镜观察时像是倒立的，用天文望远镜观察时像也是倒立的

【答案】D

2.在玻璃板下放置一个用眼睛看不清楚的小物体，把一滴水滴在小物体正上方的玻璃板上，水滴就是一个放大镜，如果还看不清小物体，再拿一个凸透镜位于水滴正上方，调节镜与水滴间的距离，就能看清玻璃板下的小物体。此时看到的是小物体的     的（选填“正立”或“倒立”），     的（选填“放大”或“缩小”）     像（选填“实”或“虚”）。这个组合与     （选填“望远镜”或“显微镜”）的原理相同。

【答案】正立；放大  虚；显微镜
