初中物理中考复习 备战2020中考物理章节强化训练——欧姆定律

这是一份初中物理中考复习 备战2020中考物理章节强化训练——欧姆定律，共12页。试卷主要包含了电流与电压和电阻的关系，欧姆定律及应用，电阻的计算和测量，动态电路等内容，欢迎下载使用。

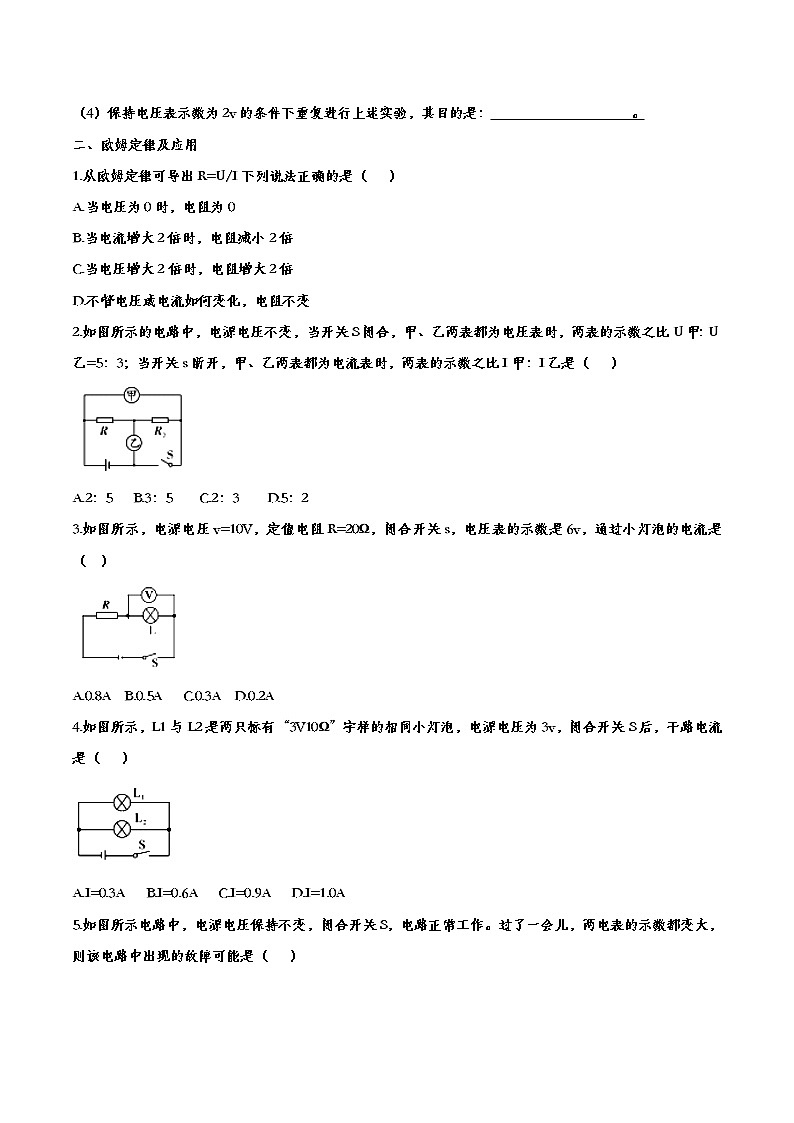

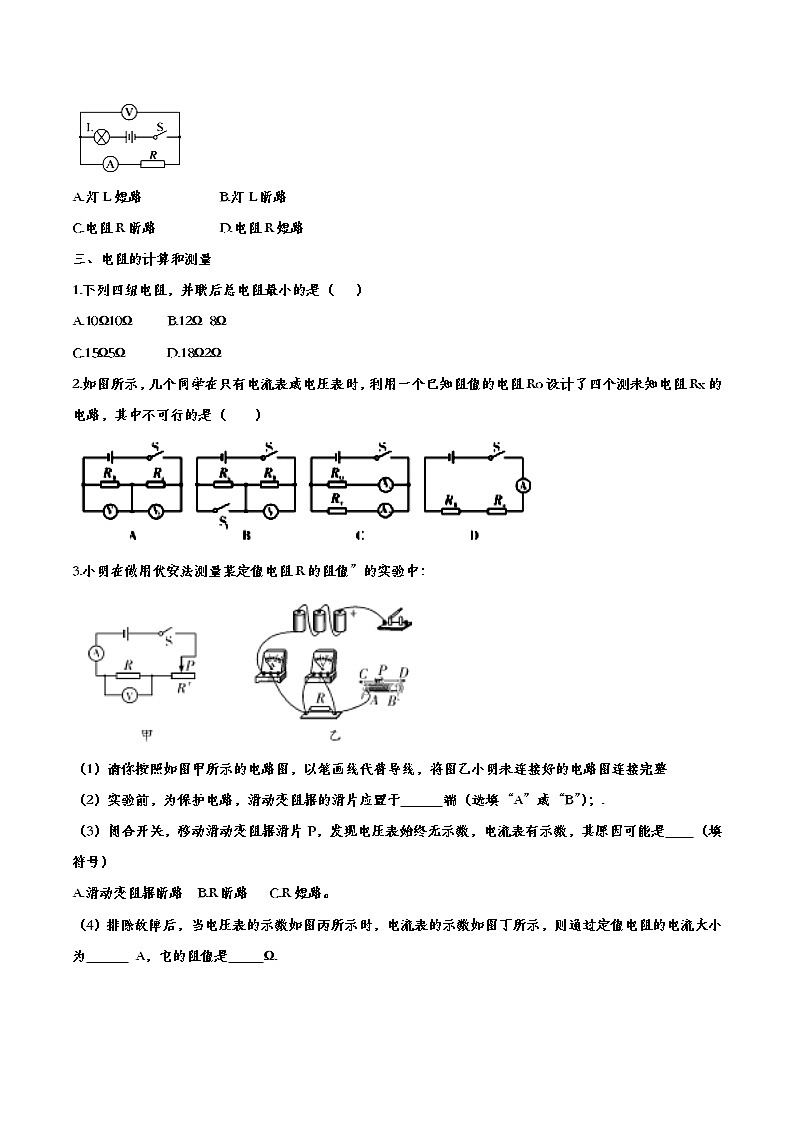

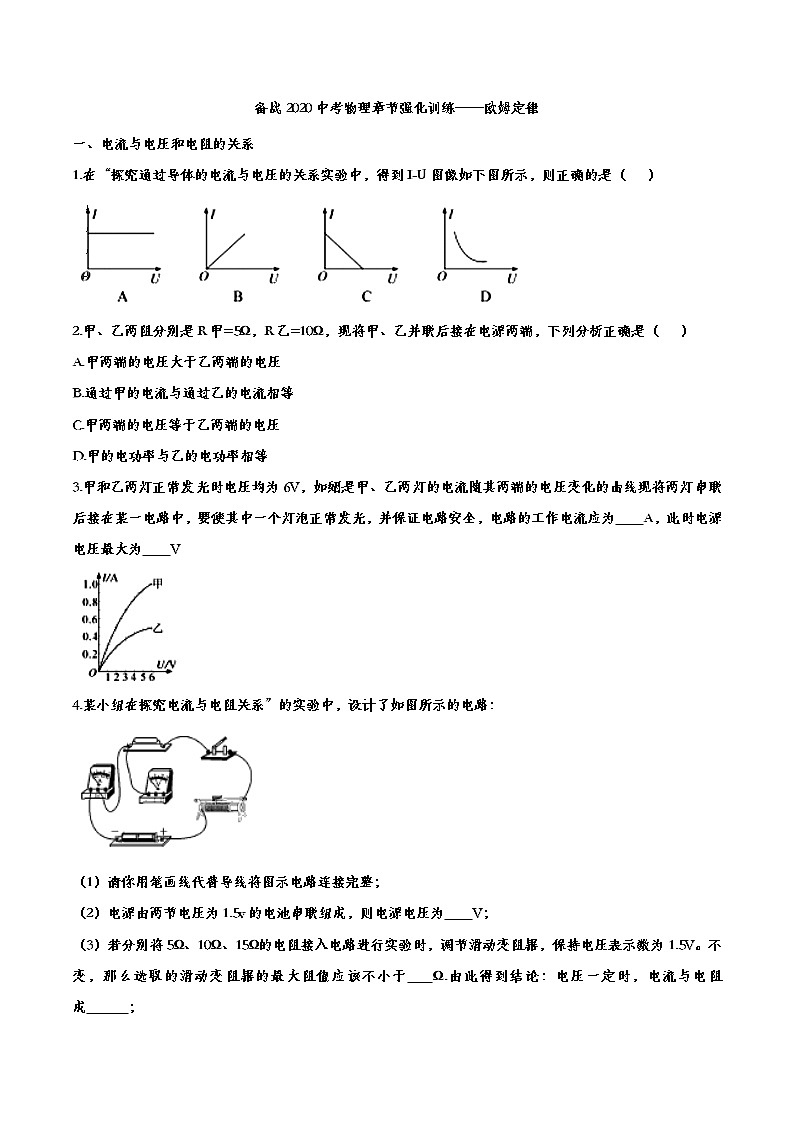

备战2020中考物理章节强化训练——欧姆定律一、电流与电压和电阻的关系1.在“探究通过导体的电流与电压的关系实验中，得到I-U图像如下图所示，则正确的是（   ）2.甲、乙两阻分别是R甲=5Ω，R乙=10Ω，现将甲、乙并联后接在电源两端，下列分析正确是（   ） A.甲两端的电压大于乙两端的电压B.通过甲的电流与通过乙的电流相等C.甲两端的电压等于乙两端的电压D.甲的电功率与乙的电功率相等3.甲和乙两灯正常发光时电压均为6V，如姻是甲、乙两灯的电流随其两端的电压变化的曲线现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为    A，此时电源电压最大为    V4.某小组在探究电流与电阻关系”的实验中，设计了如图所示的电路：（1）请你用笔画线代替导线将图示电路连接完整；（2）电源由两节电压为1.5v的电池串联组成，则电源电压为    V；（3）若分别将5Ω、10Ω、15Ω的电阻接入电路进行实验时，调节滑动变阻器，保持电压表示数为1.5V。不变，那么选取的滑动变阻器的最大阻值应该不小于   Ω.由此得到结论：电压一定时，电流与电阻成      ；（4）保持电压表示数为2v的条件下重复进行上述实验，其目的是：                    。二、欧姆定律及应用1.从欧姆定律可导出R=U/I下列说法正确的是（   ）A.当电压为0时，电阻为0B.当电流增大2倍时，电阻减小2倍C.当电压增大2倍时，电阻增大2倍D.不管电压或电流如何变化，电阻不变2.如图所示的电路中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙=5：3；当开关s断开，甲、乙两表都为电流表时，两表的示数之比I甲：I乙是（   ）A.2：5   B.3：5    C.2：3    D.5：23.如图所示，电源电压v=10V，定值电阻R=20Ω，闭合开关s，电压表的示数是6v，通过小灯泡的电流是（  ）A.0.8A  B.0.5A   C.0.3A  D.0.2A4.如图所示，L1与L2是两只标有“3V10Ω”字样的相同小灯泡，电源电压为3v，闭合开关S后，干路电流是（   ）A.I=0.3A   B.I=0.6A   C.I=0.9A   D.I=1.0A5.如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（   ）A.灯L短路           B.灯L断路C.电阻R断路         D.电阻R短路三、电阻的计算和测量1.下列四组电阻，并联后总电阻最小的是（   ）A.10Ω10Ω     B.12Ω 8ΩC.15Ω5Ω      D.18Ω2Ω2.如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻Ro设计了四个测未知电阻Rx的电路，其中不可行的是（    ）3.小明在做用伏安法测量某定值电阻R的阻值”的实验中：（1）请你按照如图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路图连接完整（2）实验前，为保护电路，滑动变阻器的滑片应置于      端（选填“A”或“B”）；.（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是    （填符号）A.滑动变阻器断路  B.R断路   C.R短路。（4）排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为       A，它的阻值是     Ω.（5）通常情况下要进行多次测量并取平均值，其目的是为了          。四、动态电路1.如图所示的电路中，电源电压保持不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是（   ）A.灯泡L变暗         B.电压表示数不变C.电路的总电阻减小   D.电流表示数逐渐变大2.如甲图所示为气敏电阻随有害尾气浓度B变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测则电路（如图乙所示），电源电压定不变R为气敏。电阻，L为指示灯.当有害尾气浓度B增大时（   ）A.电压表的示数增大，指示灯亮度增大B.电压表的示数减小，指示灯亮度增大C.电压表的示数减小，指示灯亮度减小D.电压表的示数增大，指示灯亮度减小3.如图所示的电路中，电源电压保持不变，R1=20Ω.闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4A；移动滑片P到最左端a时，电流表的示数为0.3A.则电源电压和滑动变阻器的最大阻值分别为（   ）A.6V20Ω   B.12V 20Ω   C.6V30Ω    D.12V 30Ω4.如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将骨片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为    V，滑动变阻器R1的最大阻值为    Ω，电阻R2的阻值为    Ω.5.如图所示为某同学设计的“风力测试仪”的原理图，电路的保护电阻 R0 为 10Ω，AB 为长 20cm、阻值为 50Ω的均匀电阻丝，OP 为质量、电阻均不计的金属细杆，下端连接一个重为 2N 的球 P，闭合开关 S，无风时，OP 下垂并与电阻丝 B 端接触，此时电流表的示数为 0.1A；有风时，球 P 受风力的作用，使金属细杆OP 绕悬挂点 O 偏转.已知悬挂点 O 与电阻丝 B 端的距离为 10cm.金属细杆OP 始终与电阻丝 AB接触良好且无摩擦，电源电压恒定.求：（1）电源电压；（2）若金属细杆OP 绕悬挂点 O 偏转到距离电阻丝的 A 端 4cm 处，此时电流表的示数是多少安？             备战2020中考物理章节强化训练——欧姆定律参考答案一、电流与电压和电阻的关系1.在“探究通过导体的电流与电压的关系实验中，得到I-U图像如下图所示，则正确的是（   ）【答案】B2.甲、乙两阻分别是R甲=5Ω，R乙=10Ω，现将甲、乙并联后接在电源两端，下列分析正确是（   ） A.甲两端的电压大于乙两端的电压B.通过甲的电流与通过乙的电流相等C.甲两端的电压等于乙两端的电压D.甲的电功率与乙的电功率相等【答案】C3.甲和乙两灯正常发光时电压均为6V，如姻是甲、乙两灯的电流随其两端的电压变化的曲线现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为    A，此时电源电压最大为    V【答案】0.5；84.某小组在探究电流与电阻关系”的实验中，设计了如图所示的电路：（1）请你用笔画线代替导线将图示电路连接完整；（2）电源由两节电压为1.5v的电池串联组成，则电源电压为    V；（3）若分别将5Ω、10Ω、15Ω的电阻接入电路进行实验时，调节滑动变阻器，保持电压表示数为1.5V。不变，那么选取的滑动变阻器的最大阻值应该不小于   Ω.由此得到结论：电压一定时，电流与电阻成      ；（4）保持电压表示数为2v的条件下重复进行上述实验，其目的是：                    。【答案】见下图；3；15；反比；多次测量，使结论更具普遍意义二、欧姆定律及应用1.从欧姆定律可导出R=U/I下列说法正确的是（   ）A.当电压为0时，电阻为0B.当电流增大2倍时，电阻减小2倍C.当电压增大2倍时，电阻增大2倍D.不管电压或电流如何变化，电阻不变【答案】D2.如图所示的电路中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙=5：3；当开关s断开，甲、乙两表都为电流表时，两表的示数之比I甲：I乙是（   ）A.2：5   B.3：5    C.2：3    D.5：2【答案】A3.如图所示，电源电压v=10V，定值电阻R=20Ω，闭合开关s，电压表的示数是6v，通过小灯泡的电流是（  ）A.0.8A  B.0.5A   C.0.3A  D.0.2A【答案】D4.如图所示，L1与L2是两只标有“3V10Ω”字样的相同小灯泡，电源电压为3v，闭合开关S后，干路电流是（   ）A.I=0.3A   B.I=0.6A   C.I=0.9A   D.I=1.0A【答案】B5.如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（   ）A.灯L短路           B.灯L断路C.电阻R断路         D.电阻R短路【答案】A三、电阻的计算和测量1.下列四组电阻，并联后总电阻最小的是（   ）A.10Ω10Ω     B.12Ω 8ΩC.15Ω5Ω      D.18Ω2Ω【答案】D2.如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻Ro设计了四个测未知电阻Rx的电路，其中不可行的是（    ）【答案】D3.小明在做用伏安法测量某定值电阻R的阻值”的实验中：（1）请你按照如图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路图连接完整（2）实验前，为保护电路，滑动变阻器的滑片应置于      端（选填“A”或“B”）；.（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是    （填符号）A.滑动变阻器断路  B.R断路   C.R短路。（4）排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为       A，它的阻值是     Ω.（5）通常情况下要进行多次测量并取平均值，其目的是为了          。【答案】电路图见下图；B； C；0.3； 9；减小误差四、动态电路1.如图所示的电路中，电源电压保持不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是（   ）A.灯泡L变暗         B.电压表示数不变C.电路的总电阻减小   D.电流表示数逐渐变大【答案】A2.如甲图所示为气敏电阻随有害尾气浓度B变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测则电路（如图乙所示），电源电压定不变R为气敏。电阻，L为指示灯.当有害尾气浓度B增大时（   ）A.电压表的示数增大，指示灯亮度增大B.电压表的示数减小，指示灯亮度增大C.电压表的示数减小，指示灯亮度减小D.电压表的示数增大，指示灯亮度减小【答案】B3.如图所示的电路中，电源电压保持不变，R1=20Ω.闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4A；移动滑片P到最左端a时，电流表的示数为0.3A.则电源电压和滑动变阻器的最大阻值分别为（   ）A.6V20Ω   B.12V 20Ω   C.6V30Ω    D.12V 30Ω【答案】B4.如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将骨片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为    V，滑动变阻器R1的最大阻值为    Ω，电阻R2的阻值为    Ω.【答案】4；15；55.如图所示为某同学设计的“风力测试仪”的原理图，电路的保护电阻 R0 为 10Ω，AB 为长 20cm、阻值为 50Ω的均匀电阻丝，OP 为质量、电阻均不计的金属细杆，下端连接一个重为 2N 的球 P，闭合开关 S，无风时，OP 下垂并与电阻丝 B 端接触，此时电流表的示数为 0.1A；有风时，球 P 受风力的作用，使金属细杆OP 绕悬挂点 O 偏转.已知悬挂点 O 与电阻丝 B 端的距离为 10cm.金属细杆OP 始终与电阻丝 AB接触良好且无摩擦，电源电压恒定.求：（1）电源电压；（2）若金属细杆OP 绕悬挂点 O 偏转到距离电阻丝的 A 端 4cm 处，此时电流表的示数是多少安？解：（1）无风时，R0 与 RAB 串联，电流表测电路中的总电流，电源的电压 U＝I0（R0＋RAB）＝0.1A×（10Ω＋50Ω）＝6V；（2）AB 为长 20cm、阻值为 50Ω的均匀电阻丝，金属细杆 OP 绕悬挂点 O 偏转到距离电阻丝的 A 端 4cm处，接入电路的电阻R= ×4cm=10Ω电流表示数I===0.3A
