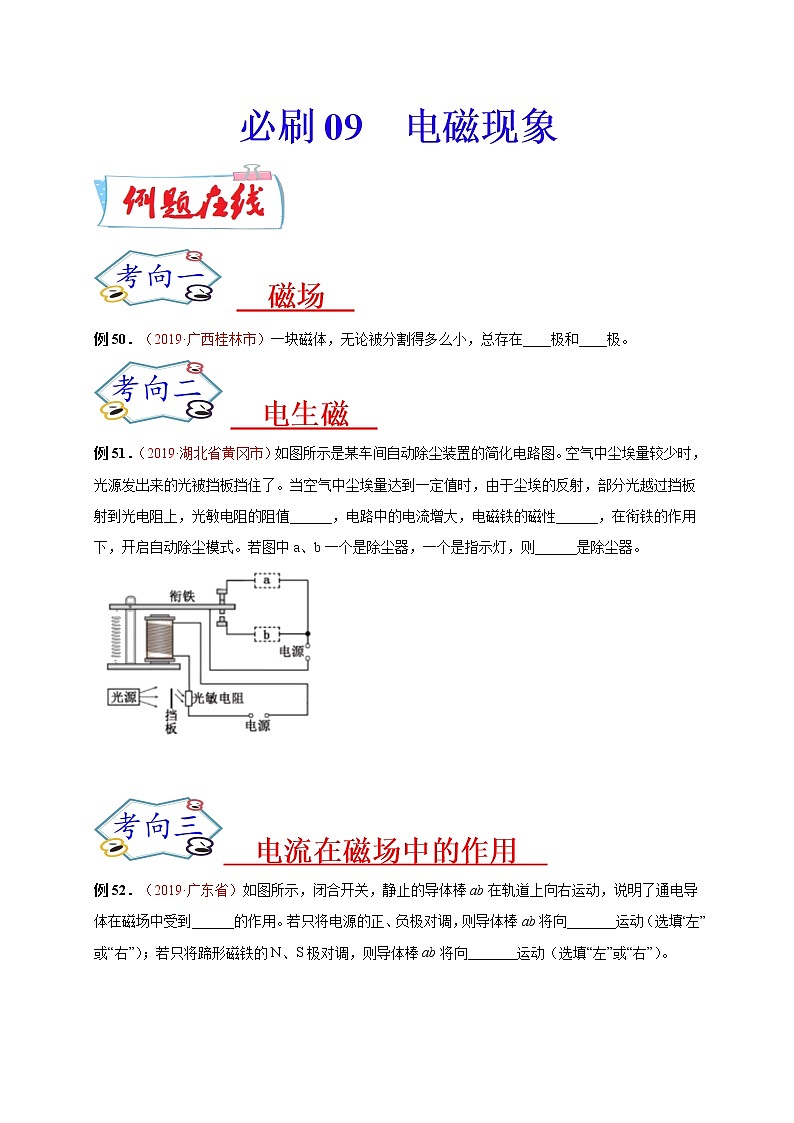

必刷09  电磁现象

    磁场

例50．（2019·广西桂林市）一块磁体，无论被分割得多么小，总存在____极和____极。

  电生磁

例51．（2019·湖北省黄冈市）如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光电阻上，光敏电阻的阻值______，电路中的电流增大，电磁铁的磁性______，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则______是除尘器。

  电流在磁场中的作用

例52．（2019·广东省）如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到______的作用。若只将电源的正、负极对调，则导体棒ab将向_______运动（选填“左”或“右”）；若只将蹄形磁铁的N、S极对调，则导体棒ab将向_______运动（选填“左”或“右”）。

 电磁感应

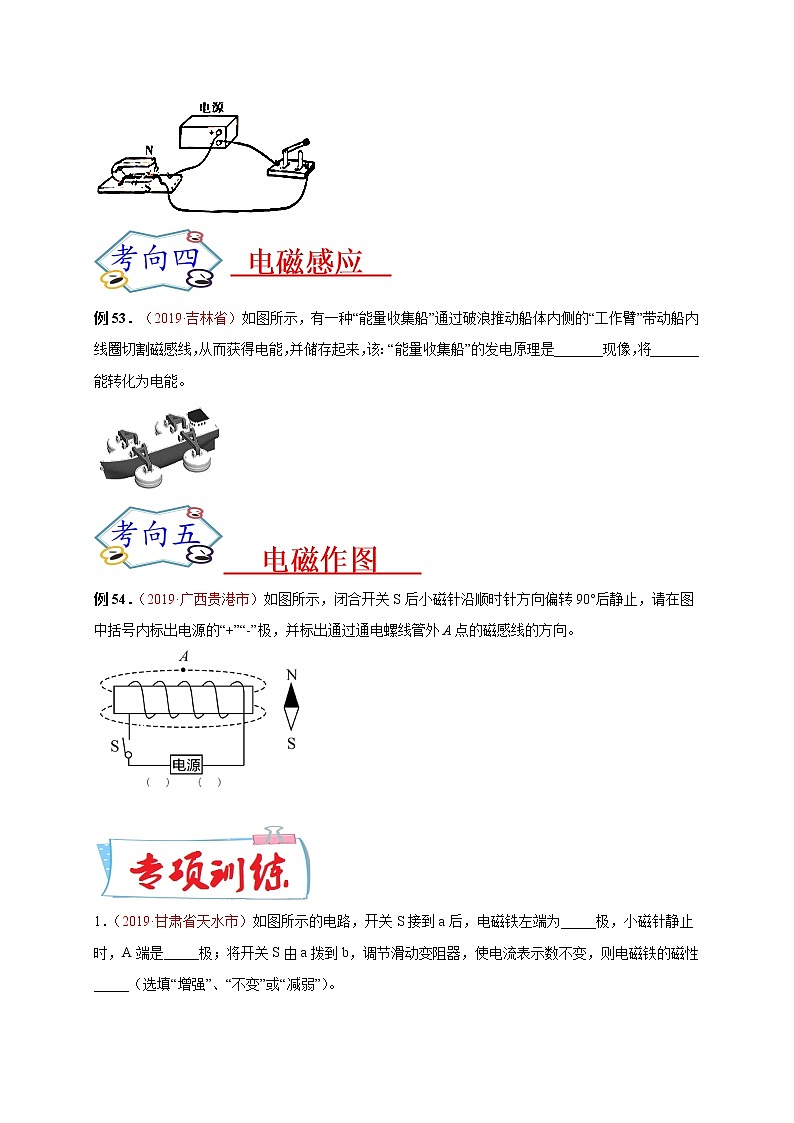

例53．（2019·吉林省）如图所示，有一种“能量收集船”通过破浪推动船体内侧的“工作臂”带动船内线圈切割磁感线，从而获得电能，并储存起来，该：“能量收集船”的发电原理是_______现像，将_______能转化为电能。

  电磁作图

例54．（2019·广西贵港市）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“-”极，并标出通过通电螺线管外A点的磁感线的方向。

1．（2019·甘肃省天水市）如图所示的电路，开关S接到a后，电磁铁左端为_____极，小磁针静止时，A端是_____极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性_____（选填“增强”、“不变”或“减弱”）。

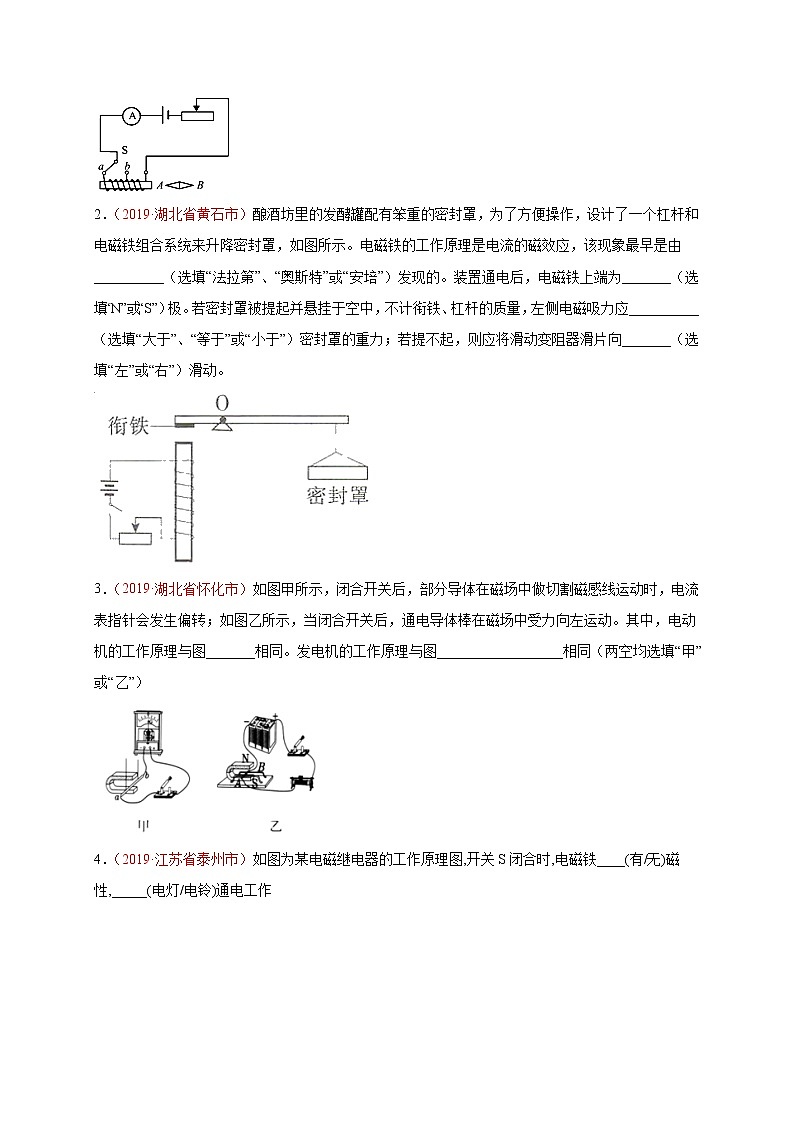

2．（2019·湖北省黄石市）酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。电磁铁的工作原理是电流的磁效应，该现象最早是由__________（选填“法拉第”、“奥斯特”或“安培”）发现的。装置通电后，电磁铁上端为_______（选填“N”或“S”）极。若密封罩被提起并悬挂于空中，不计衔铁、杠杆的质量，左侧电磁吸力应__________（选填“大于”、“等于”或“小于”）密封罩的重力；若提不起，则应将滑动变阻器滑片向_______（选填“左”或“右”）滑动。

3．（2019·湖北省怀化市）如图甲所示，闭合开关后，部分导体在磁场中做切割磁感线运动时，电流表指针会发生偏转；如图乙所示，当闭合开关后，通电导体棒在磁场中受力向左运动。其中，电动机的工作原理与图_______相同。发电机的工作原理与图__________________相同（两空均选填“甲”或“乙”）

4．（2019·江苏省泰州市）如图为某电磁继电器的工作原理图,开关S闭合时,电磁铁____(有/无)磁性,_____(电灯/电铃)通电工作

5．（2019·江苏省无锡市）如图是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。这个手电筒壳体透明，可以清晰地看到里面有线圈，摇动时，可以感受到有一个物块在来回运动，小明猜想这个物块是磁体，依据是：物体运动时，闭合线圈切割磁感线产生________，线圈相当于电路中的________。

6．（2019·江苏省扬州市）学习“电磁转换”这一章后，小明画出部分内容的思维导图，请你帮他补全空格处内容：

（1）_________（2）________（3）_________

7．（2019·江西省）如图所示，是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指向地理位置的北方，则针尖是简易指南针的______极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的______方.

8．（2019·云南省）2019年5月23日，我国时速600公里高速磁浮试验样车在青岛下线，这标志看我国在高速磁浮技术领域实现重大突破。磁浮列车“悬浮”是利用了电流的_______效应;丹麦物理学家_____是第一个发现电与磁之间有联系的人。

9．（2019·重庆市A卷）英国物理学家法拉第发现了_______现象，利用这个原理制成了______（选填“发电机”或“电动机”）。

10．（2019·山东省济宁市）如图所示,当开关闭合后,螺线管上方的小磁针静止在图示位置,则小磁针的右侧为_____极,关于通电螺线管磁场口的方向,小明通过实验得出的结论是:通电螺线管的极性跟导线的环绕方向有关。请对此结论作出评价_____________

11．（2019·江苏省常州市）如图所示,向右移动金属杆,灵敏电流计的指针向右偏转,这是_____现象______(选填“电动机”或“发电机”)就是利用该现象制成的.若向左移动金属杆,灵敏电流计的指针将向______(选填“左”或“右”)偏转

12．（2019·山东省淄博市）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为________极，电源右端为________极。要使指示灯变亮，滑动变阻器的滑片应向________滑动。

13．（2019·贵州黔东南、黔西南和黔南州）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。

14．（2019·湖北省鄂州市）如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电磁铁电源的“+ ”、“-”极。

15．（2019·湖北省咸宁市）(1)开关S闭合后通电螺旋管和条形磁铁A之间磁感线的形状如图甲所示,请在图中标出三条磁感线的方向和条形磁铁A的两个磁极。

16．（2019·江苏省苏州市）图中，请根据小磁针静止时的指向画出P点的电流方向并标出螺线管的N极

17．（2019·湖北省怀化市）如图，小磁针静止时左端为N极，请在括号内标出电源的“+”、“-”极。

18．（2019·江苏省扬州市）如图，请标出磁感线的方向及静止小磁针的 N 极。

19．（2019·辽宁省辽阳市）A 、B是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C是两个电磁铁之间的一条磁感线，请标出：

（1）电磁铁间磁感线的方向；

（2）电源右端的极性（用“ + ”或“- ”表示）。

（3）电磁铁B上方小磁针的N极。

20．（2019·山东省枣庄市）在图中，请你标出小磁针的N极和A点的磁感线方向。

21．（2019·四川省巴中市）根据图所示的通电螺线管，标出磁感线方向和小磁针北极。

22．（2019·四川省攀枝花市）螺线管通电后小磁针静止时的情况如图所示，请在图中标出电源的正负极和磁感线的方向。

23．（2019·云南省昆明市）请在图中将小磁针的北极涂黑，并以“N”表示。

24．（2019·重庆市A卷）在下图中括号内标出静止在通电螺线管正上方小磁针右端的极性。
