初中物理中考复习 必刷24 电阻及开关引起电路变化的分析（原卷版）

这是一份初中物理中考复习 必刷24 电阻及开关引起电路变化的分析（原卷版），共8页。试卷主要包含了下列做法使导体电阻变小的是等内容，欢迎下载使用。

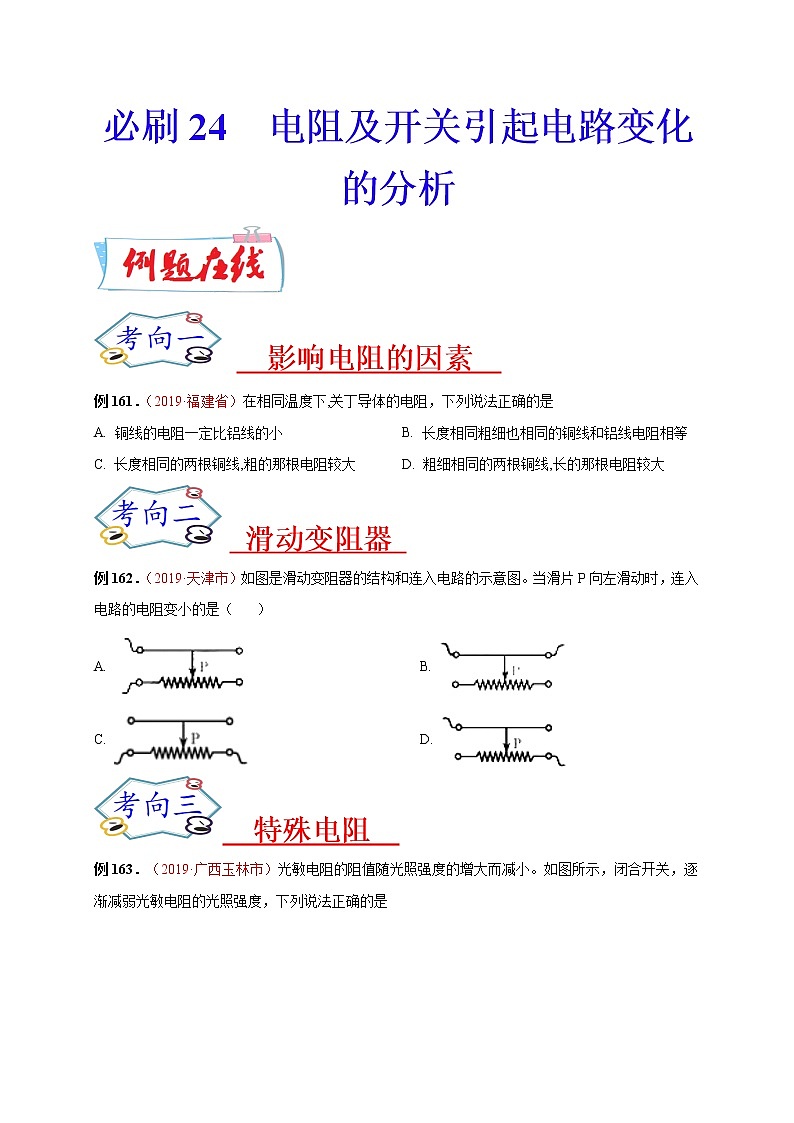

必刷24  电阻及开关引起电路变化的分析       影响电阻的因素  例161．（2019·福建省）在相同温度下,关丁导体的电阻，下列说法正确的是A. 铜线的电阻一定比铝线的小 B. 长度相同粗细也相同的铜线和铝线电阻相等C. 长度相同的两根铜线,粗的那根电阻较大 D. 粗细相同的两根铜线,长的那根电阻较大  滑动变阻器 例162．（2019·天津市）如图是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时，连入电路的电阻变小的是（    ）A.   B.  C.   D.   特殊电阻  例163．（2019·广西玉林市）光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是A. 电流表和电压表的示数均变小B. 电流表和电压表的示数均变大C. 电流表的示数变小，电压表的示数变大D. 电流表的示数数大，电压表的示数变小例164．（2019·海南省）如图所示是某电子秤内部简化电路。Rx是压敏电阻，阻值随压力增大而减小，电源电压保持不变。闭合开关，当Rx上压力增大时，随之减小的是（　　）A. 通过Rx的电流 B. 通过R0的电流C. Rx两端的电压 D. R0两端的电压例165．（2019·山东省淄博市）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大 B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大 D. 保护电阻消耗的功率先变小后变大   开关引起的变化电路  例166．（2019·福建省）如图电源电压恒定，R1= 12Ω R2=6Ω R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为A. 0.3 A B. 0.6 A C. 0.9 A D. 1.2 A 例167．（2019·广西贵港市）如图所示电路，电源两端电压与灯丝电阻保持不变。先只闭合开关S2，电流表和电压表均有示数。下列说法正确的是A. 再断开开关S2，只闭合开关S1时，电压表示数不变，电流表示数变小B. 再断开开关S2，只闭合开关S1时，电压表示数与电流表示数的比值变大C. 再闭合开关S1、S3时，电压表示数不变，电流表示数变大D. 再闭合开关S1、S3时，电压表示数与电流表示数的比值变小1．（福建省福州市2019-2020学年九年级（上）期末质量抽测物理试题）已知R1<R2，按图中的四种方式分别接到同一电源两端，则电路中总电流最大的是（  ）A.  B. C.  D. 2．（福建省福州市2019-2020学年九年级（上）期末质量抽测物理试题）如图是某实验小组测量未知电阻Rx实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻。当开关S1闭合，S2断开时，电流表的示数为I1；当开关S1、S2闭合时，电流表的示数为I2。则下列四个选项中的表达式正确的是（  ）A.  B. C.  D. 3．（甘肃省兰州市联片办学2019-2020学年九年级（上）期末考试物理试题）一根铝制导线电阻是R，要使这根导线电阻变大，可采取的办法是A. 将这根铝导线拉长后接入电路B. 将这根铝导线对折后接入电路C. 由公式R =' U' / I可知，增大导线两端的电压或减小通过导线的电流即可D. 用长度、横截面积相同的铜导线代替这根铝导线接入电路4．（甘肃省兰州市联片办学2019-2020学年九年级（上）期末考试物理试题）下列几组电阻并联后，等效阻值最小的一组是A. 30Ω和10Ω B. 20Ω和25ΩC. 10Ω和35Ω D. 5Ω和50Ω5．（北京市朝阳区2019-2020学年九年级（上）期末考试物理试题）小阳利用负温度系数热敏电阻和定值电阻设计了一款简易水温计，电路如图甲所示，热敏电阻随温度的变化图象如图乙所示。按照此设计电路，电源两端电压保持不变，开关S闭合后，在水温升高时，下列判断中正确的是A. 电路中的电流变大，电压表示数变小 B. 电路中的电流变大，电压表示数变大C. 电路中的电流变小，电压表示数变小 D. 电路中的电流变小，电压表示数变大6．（广东省东莞市2019-2020学年九年级（上）期末联考物理试题）图是一个厨房天然气安全监控的部分电路原理图．电源电压不变，为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是A. 电压表的示数变大  B. 气敏电阻R的阻值变大C. 通过电阻的电流变小  D. 气敏电阻R两端电压变大7．（宁夏银川市第九中学2019-2020学年九年级（上）期末考试物理试题）高速公路收费站对过往的货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（          ）A.称重表相当于一个电压表 B.电路中的是没有作用的C.当车辆越重时，称重表的示数越小 D. 当车辆越重时，称重表的示数越大理由：_____________________8．（福建省厦门市2019-2020学年九年级（上）期末考试物理试题）如图1电路中，电源电压可调，R为定值电阻，Rt为热敏电阻，其阻值随温度变化的图象如图2。若把其中一个电表改装成温度计，要求温度升高时，电表示数增大。下列操作可提高温度计灵敏度的是A. 减小电源电压 B. 减小R的电阻值 C. 增大电流表量程 D. 增大电压表量程9．（内蒙古呼伦贝尔市莫旗2019—2020学年九年级（上）期末考试物理试题）下列做法使导体电阻变小的是A. 把铜丝拉长B. 把铜丝折成两段并联C. 给铜丝加热D. 把铜丝换成长度和横截面积相同的铁丝 10．（福建省厦门市2019-2020学年九年级（上）期末考试物理试题）在相同温度下,关丁导体的电阻，下列说法正确的是A. 铜线的电阻一定比铝线的小B. 长度相同粗细也相同的铜线和铝线电阻相等C. 长度相同的两根铜线,粗的那根电阻较大D. 粗细相同的两根铜线,长的那根电阻较大11．（河南省邓州市2019-2020学年九年级（上）期末考试物理试题）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关 S由闭合到断开，电路中A. L1变亮，电压表示数变小 B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大 D. L2亮起来，电流表示数变小12．（福建省福州市2019-2020学年九年级（上）期末质量抽测物理试题）如图所示电路，开关S闭合后，灯L1比L2亮，电流表A1示数为0.3 A。下列判断正确的是（  ）A. L1的电阻比L2的电阻小 B. A2的示数可能是0.2 AC. A1测的是通过灯L2的电流 D. L1两端的电压比L2两端的电压大13．（2019·江西省）如图所示，电源电压保持不变，S掷到1时，小灯泡恰好正常发光。当S由1掷到2时，下列说法正确的是A. 电流表示数变小，小灯泡正常发光 B. 电压表示数不变，小灯泡发光暗淡C. 电流表示数变小，电压表示数变小 D. 电压表示数不变，电流表示数变大14．.如图所示，电源电压保持不变。只闭合开关S1，电流表和电压表均有示数，若再闭合开关 S2，则下列说法正确的是A. 电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的比值变小D. 电压表示数与电流表示数的比值不变15．（2019·四川省绵阳市）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关 S由闭合到断开，电路中A. L1变亮，电压表示数变小 B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大 D. L2亮起来，电流表示数变小16．（内蒙古呼伦贝尔市莫旗2019—2020学年九年级（上）期末考试物理试题）如图所示，电路中电源电压不变，闭合开关S后，下列说法正确的是A. 电压表的示数变大，电流表示数变大B. 电压表的示数变大，电流表示数不变C. 电压表的示数不变，电流表示数变大D. 电压表的示数不变，电流表示数不变17．（宁夏银川市宁夏大学附中2019-2020学年九年级（上）期末考试物理试题）当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（  ）A. 长导线的电阻一定大 B. 粗细相同，长导线的电阻一定大C. 细导线的电阻一定大 D. 长度相同，粗导线的电阻一定大
