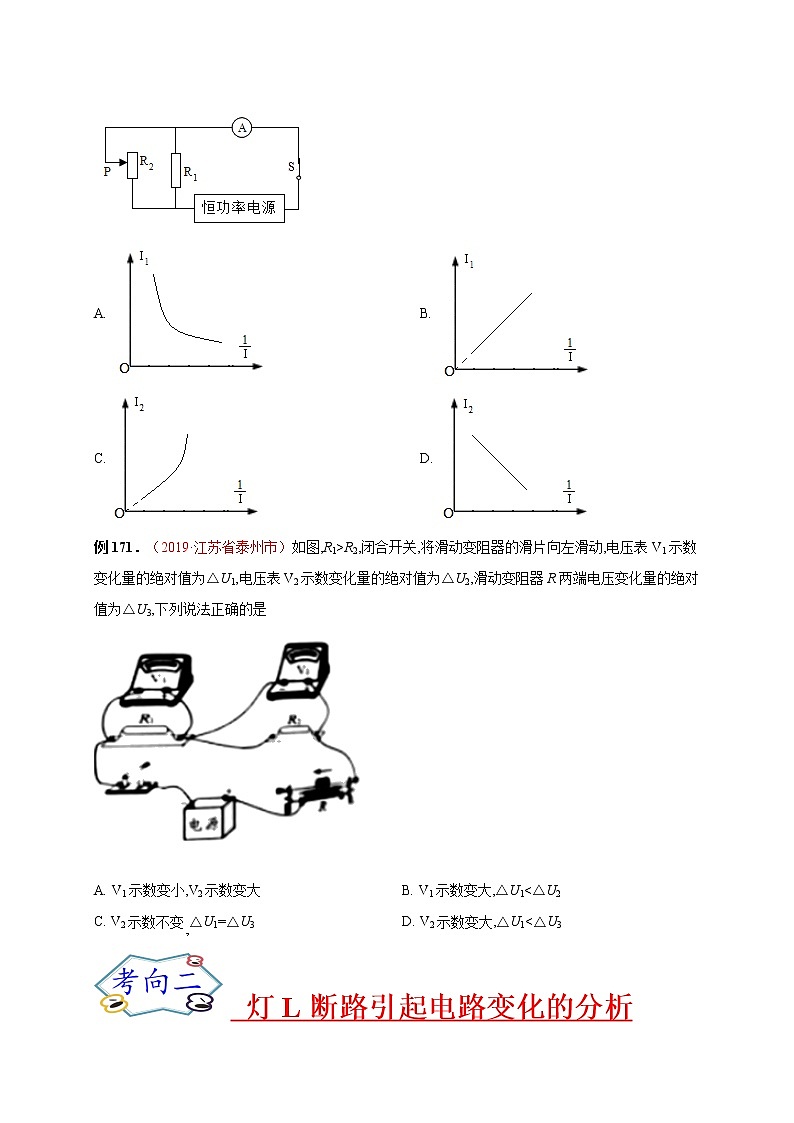

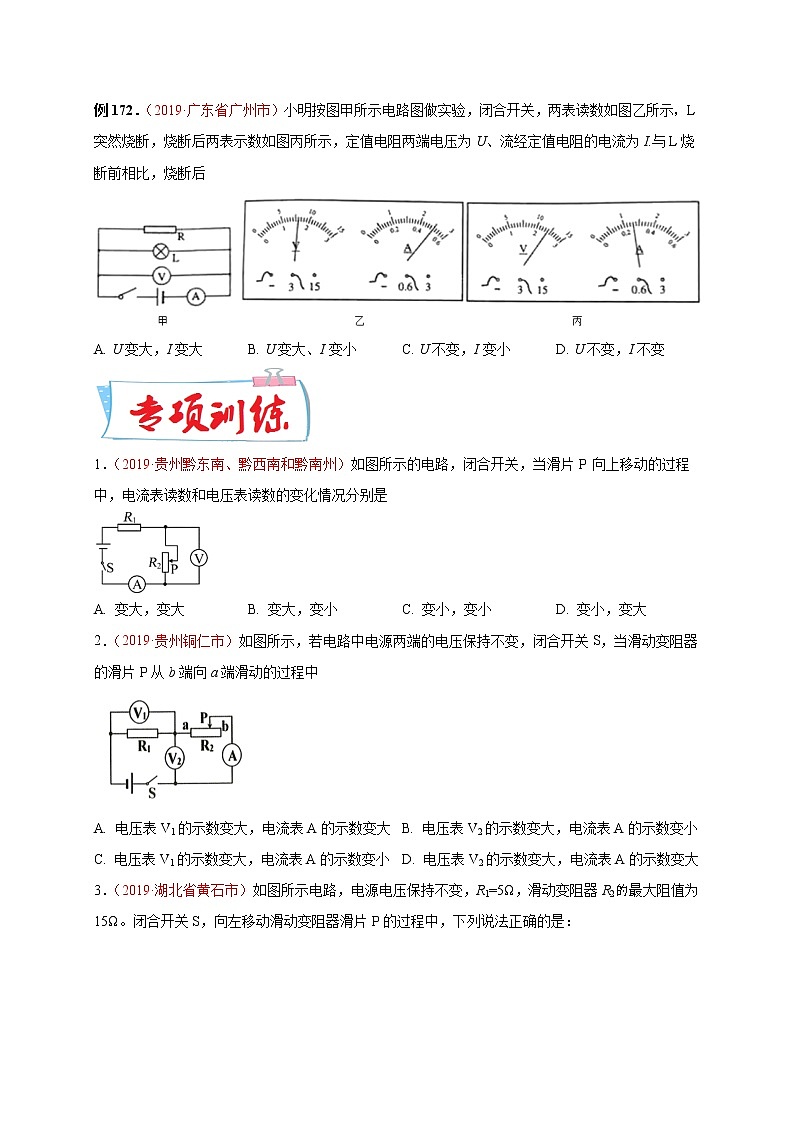

必刷25  滑动变阻器、灯L断路引起电路变化的分析      滑动变阻器引起的变化电路 例168．（2019·安徽省）如图所示的电路中，电源电压保持不变,R为定值电阻。闭合开关，向左移动滑片P,则A. 电压表的示数变大,电流表的示数变大 B. 电压表的示数变大,电流表的示数变小C. 电压表的示数不变,电流表的示数变大 D. 电压表的示数变小,电流表的示数变大例169．（2019·北京）图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是A. 电流表的示数变大，灯L变亮 B. 电流表的示数变大，灯L变暗C. 电流表的示数变小，灯L变亮 D. 电流表的示数变小，灯L变暗例170．（2019·江苏省南通市）图示电路中，电源为恒功率电源，工作时输出的总功率大小恒定，R1为定值电阻．移动滑动变阻器R2的滑片P，下列表示通过R1的电流I1，通过R2的电流I2随电流表示数的倒数变化的关系图线中，可能正确的是（    ）A.  B. C.  D. 例171．（2019·江苏省泰州市）如图,R1>R2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V1示数变化量的绝对值为△U1,电压表V2示数变化量的绝对值为△U2,滑动变阻器R两端电压变化量的绝对值为△U3,下列说法正确的是A. V1示数变小,V2示数变大 B. V1示数变大,△U1<△U2C. V2示数不变△U1=△U3 D. V2示数变大,△U1<△U3  灯L断路引起电路变化的分析例172．（2019·广东省广州市）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大 B. U变大、I变小 C. U不变，I变小 D. U不变，I不变1．（2019·贵州黔东南、黔西南和黔南州）如图所示的电路，闭合开关，当滑片P 向上移动的过程中，电流表读数和电压表读数的变化情况分别是A. 变大，变大 B. 变大，变小 C. 变小，变小 D. 变小，变大2．（2019·贵州铜仁市）如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中A. 电压表V1的示数变大，电流表A的示数变大 B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小 D. 电压表V2的示数变大，电流表A的示数变大3．（2019·湖北省黄石市）如图所示电路，电源电压保持不变，R1=5Ω，滑动变阻器R2最大阻值为15Ω。闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是：A. 电流表A的示数变小  B. 电压表V的示数增大C. 滑片可在R2上任意移动 D. 若滑片移到b端时，R1与R2的电功率之比为3：14．（2019·湖北省襄阳市）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是A. 电流表A1的示数变大  B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大5．（2019·江苏省扬州市）如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大6．（2019·辽宁省辽阳市）如图所示的电路中，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P由a点移动到b点的过程中，下列说法正确的是 A. 电压表V2的示数将变小 B. 灯泡的亮度始终保持不变C. 电流表A1的示数与电流表A2的示数始终相等D. 电压表V1的示数与电流表A3的示数比值将变大7．（2019·山东省枣庄市）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（　　）A. 电压表V的示数变大  B. 电流表A2的示数变小C. 电压表V的示数与电流表A1的示数的乘积变大 D. 电压表V的示数与电流表A1的示数的比值变大8．（2019·四川省巴中市）如图所示电路中，电源电压保持不变，闭合开关S,滑动变阻器滑片向左移动时，下列判断正确的是(     )A. 电路总功率变小  B. 电压表示数变大 C. 电压表与电流表示数的比值不变 D. 电流表示数变大9．（安徽省黄山市2019～2020学年度九年级（上）期末质量检测物理试题）如图所示电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是A. A1表读数不变，A2表读数变大，V表读数不变B. A1表读数变大，A2表读数变大，V表读数不变C. A1表读数变小，A2表读数变大，V表读数变大D. A1表读数不变，A2表读数变小，V表读数变小10．（甘肃省兰州市联片办学2019-2020学年九年级（上）期末考试物理试题）在如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器的滑片向右移动，则 A. 灯泡亮度变暗，安培表示数变小 B. 灯泡亮度变亮，安培表示数不变C. 灯泡亮度不变，安培表示数变小 D. 灯泡亮度不变，安培表示数变大11．（湖南省张家界市慈利县2019-2020学年九年级（上）期末考试物理试题）如图  所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关 S，滑动变阻器的滑片 P 由中点向右移动时，下列判断正确的是A. 电压表和电流表的示数都增大，电路总功率变大B. 电压表和电流表的示数都减小，电路总功率变小C. 电流表示数增大，电压表示数变大，灯泡变亮D. 电流表示数变小，电压表示数不变，灯泡亮度不变12．（内蒙古赤峰市松山区2019-2020学年九年级（上）期末质量检测物理试题）用如图的电路测量小灯泡的功率,当滑动变阻器的滑片从左向右滑动时,小灯泡消耗的功率和亮度将分别A. 变大，变暗 B. 变小，变亮C. 变大，变亮 D. 变小，变暗13．（2019·湖北省襄阳市）在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A. 可能是灯L断路,电流表的示数变小 B. 可能是电阻R短路,电压表的示数变大C. 可能是灯L短路,电压表的示数变大 D. 可能是电阻R断路,电流表的示数变小14．（2019·吉林省）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是A. 变阻器断路 B. 小灯泡短路C. 电流表短路 D. 小灯泡断路15．（安徽省黄山市2019～2020学年度九年级（上）期末质量检测物理试题）图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器．闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是A.  B. C.  D. 16．（上海市浦东新区2019-2020学年九年级（上）期末物理试题）如图所示的电路中，电源电压保持不变。闭合开关后，当滑片P向右移动时A. 电流表A的示数变小B. 电压表V的示数变大C. 电压表V与电流表A示数的比值变大D. 电压表V与电流表A示数的比值不变17．（福建省厦门市2019-2020学年九年级（上）期末考试物理试题）如图电路，闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，灯L1突然熄灭，电流表示数变小，电压表示数为零。此过程出现的故障是A. L1短路 B. L1灯丝烧断 C. 导线a或b开路 D. 导线c或d开路18．（海南省海口市丰南中学2019-2020学年九年级（上）期末测试物理试题）如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A. 电压表的示数减小  B. 电压表示数与电流表示数的比值不变C. 当滑片移到中点时，电压表示数为2 V D. 当滑片移到a端时，电流表示数为0.2 A19．（河南省商丘市五校联考2019-2020学年九年级（上）期末教学质量评估考试物理试题）如图甲所示，小灯泡L与滑动变阻器R串联在电压为4.5V的电路中，闭合开关S移动滑片P，得到小灯泡的I﹣U图象如图乙所示．当小灯泡的功率为0.75W时，下列说法正确的是（　　）A. 电流表的示数为0.2A  B. 滑动变阻器接入电路的电阻为15ΩC. 电路消耗的总功率是1.35W D. 10s内电流对滑动变阻器做功是6J20．（湖南省长沙市开福区青竹湖湘一外国语学校2018-2019学年九年级（上）期末考试物理试题）在图甲所示的电路中，当滑片 P 由 b 移到 a 的过程中，定值电阻 R1 两端的电压与滑动变阻器 接入电路的电阻 R2 的变化情况如图乙所示。下列说法正确的是A. 电阻 R1 的阻值为 20Ω B. 滑片 P 移到 b 端时，R2 两端的电压为 6VC. 滑片 P 移到 a 端时，R2 的电流为 0.1A D. 当滑片 P 移到中点时，通过 R1 的电流为 0.3A
