初中物理中考复习 第9单元　第4课时　欧姆定律的计算

这是一份初中物理中考复习 第9单元　第4课时　欧姆定律的计算，共6页。试卷主要包含了如图所示，电源电压保持不变，如图为电阻A和B的I－U图象，变大　变小　R0等内容，欢迎下载使用。

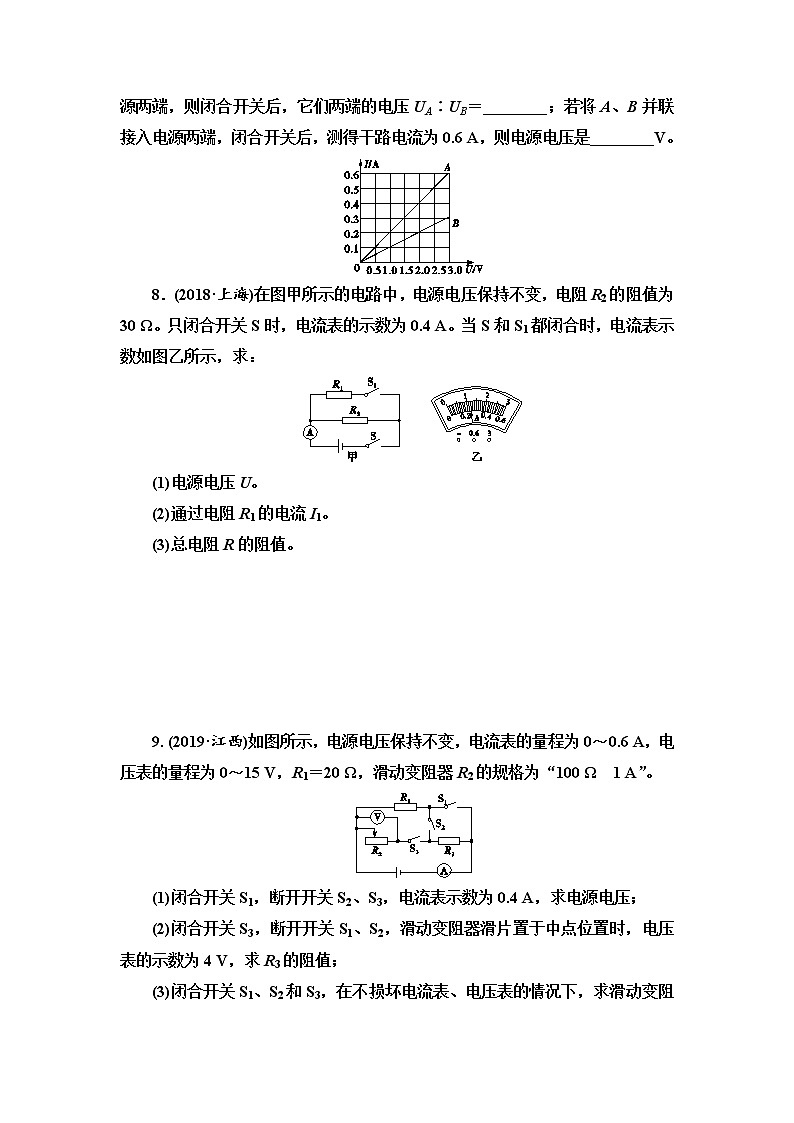

温馨提示：    此套题为Word版，请按住Ctrl,滑动鼠标滚轴，调节合适的观看比例，答案解析附后。关闭Word文档返回原板块。第4课时　欧姆定律的计算　1．(2019·毕节)已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是(　　)2．(2019·黔南)如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是(　　)A．变大，变大 B．变大，变小C．变小，变小 D．变小，变大3．(2019·武汉)如图所示，电源电压保持不变。只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是(　　)A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变C．电压表示数与电流表示数的比值变小D．电压表示数与电流表示数的比值不变4．(2019·攀枝花)如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2。已知R1∶R2＝2∶1，则(　　)A.＝，＝ B.＝，＝C.＝，＝ D.＝，＝5. (2018·荆州)如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中。闭合开关S，各表均有一定示数。将滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数变化量的大小分别为ΔU1、ΔU2，下列说法正确的是(　　)A．电压表V1示数变大，电压表V2示数不变B．电压表V1示数变大，ΔU1＞ΔU2C．电压表V2示数变小，电压表V2示数和电流表示数之比变小D．电压表V2示数变小，电压表V2示数和电流表示数之比不变6. (2019·宿迁)随着我国经济的飞速发展，汽车已经进入寻常百姓人家。如图是一种自动测定汽车油箱内油面高度的装置。R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表(由电流表改装)指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将________，电流表的示数将________(均选填“变大”“变小”或“不变”)。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在元件______两端。7．(2019·安徽)如图为电阻A和B的I－U图象。若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压UA∶UB＝________；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6 A，则电源电压是________V。8．(2018·上海)在图甲所示的电路中，电源电压保持不变，电阻R2的阻值为30 Ω。只闭合开关S时，电流表的示数为0.4 A。当S和S1都闭合时，电流表示数如图乙所示，求：(1)电源电压U。(2)通过电阻R1的电流I1。(3)总电阻R的阻值。      9. (2019·江西)如图所示，电源电压保持不变，电流表的量程为0～0.6 A，电压表的量程为0～15 V，R1＝20 Ω，滑动变阻器R2的规格为“100 Ω　1 A”。(1)闭合开关S1，断开开关S2、S3，电流表示数为0.4 A，求电源电压；(2)闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4 V，求R3的阻值；(3)闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2阻值的取值范围。      10．(2019·泰州)如图，R1＞R2，闭合开关，将滑动变阻器的滑片向左滑动，电压表V1示数变化量的绝对值为ΔU1，电压表V2示数变化量的绝对值为ΔU2，滑动变阻器R两端电压变化量的绝对值为ΔU3，下列说法正确的是(　　)A．电压表V1示数变小，电压表V2示数变大B．电压表V1示数变大，ΔU1＜ΔU2C．电压表V2示数不变，ΔU1＝ΔU3D．电压表V2示数变大，ΔU1＜ΔU311．(2018·攀枝花)如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4∶3，此时灯L1和L2的电阻之比为(　　)A．1∶3　　　　　　 B．3∶1C．3∶4  D．4∶312．(2018·武汉)为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录A、B间每一时刻的电压。若已知电源电压为12 V，某一时段A、B间的电压随时间变化的图象如图乙所示，则下列说法正确的是(　　)A．A、B两端电压为6 V时，跳绳自动计数器会计数一次B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍 13．(2018·广东)如图甲所示，已知定值电阻R1的阻值为30 Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如图乙所示(设电源电压保持不变)。求：(1)电源电压U。(2)通过定值电阻R2的电流。(3)现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1还是R2。(4)若替换后，电流表示数减少了0.3 A，求未知电阻Rx的阻值。   参考答案第4课时　欧姆定律的计算【课时作业】1．D　2.D　3.D　4.D　5.D6．变大　变小　R07．1∶2　28．(1)12 V　(2)0.8 A　(3)10 Ω9．(1)8 V　(2)50 Ω　(3)40～100 Ω10．D　11.A　12.D13．(1)9 V　(2)1.2 A　(3)R2　(4)10 Ω  关闭Word文档返回原板块。
