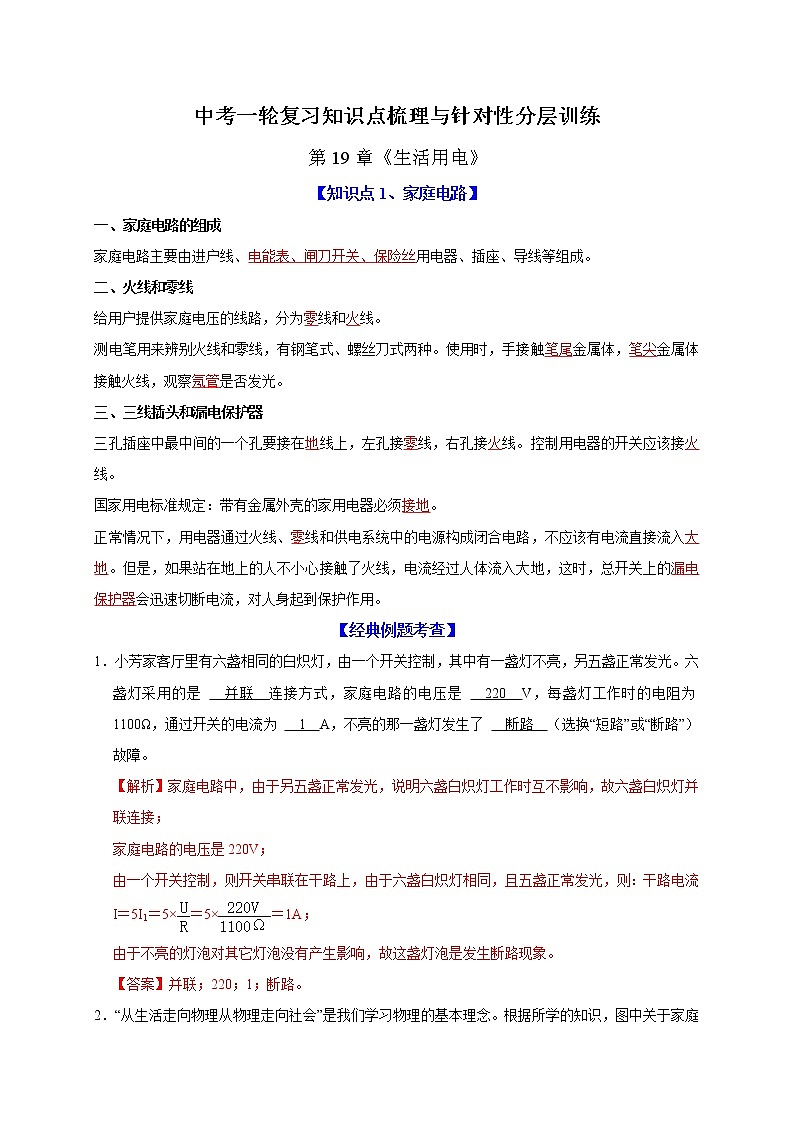

中考一轮复习知识点梳理与针对性分层训练
第19章《生活用电》
【知识点1、家庭电路】
一、家庭电路的组成
家庭电路主要由进户线、电能表、闸刀开关、保险丝用电器、插座、导线等组成。
二、火线和零线
给用户提供家庭电压的线路，分为零线和火线。
测电笔用来辨别火线和零线，有钢笔式、螺丝刀式两种。使用时，手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。
三、三线插头和漏电保护器
三孔插座中最中间的一个孔要接在地线上，左孔接零线，右孔接火线。控制用电器的开关应该接火线。
国家用电标准规定：带有金属外壳的家用电器必须接地。
正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。但是，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的漏电保护器会迅速切断电流，对人身起到保护作用。
【经典例题考查】
1．小芳家客厅里有六盏相同的白炽灯，由一个开关控制，其中有一盏灯不亮，另五盏正常发光。六盏灯采用的是 　并联　连接方式，家庭电路的电压是 　220　V，每盏灯工作时的电阻为1100Ω，通过开关的电流为 　1　A，不亮的那一盏灯发生了 　断路　（选换“短路”或“断路”）故障。
【解析】家庭电路中，由于另五盏正常发光，说明六盏白炽灯工作时互不影响，故六盏白炽灯并联连接；
家庭电路的电压是220V；
由一个开关控制，则开关串联在干路上，由于六盏白炽灯相同，且五盏正常发光，则：干路电流I＝5I1＝5×＝5×＝1A；
由于不亮的灯泡对其它灯泡没有产生影响，故这盏灯泡是发生断路现象。
【答案】并联；220；1；断路。

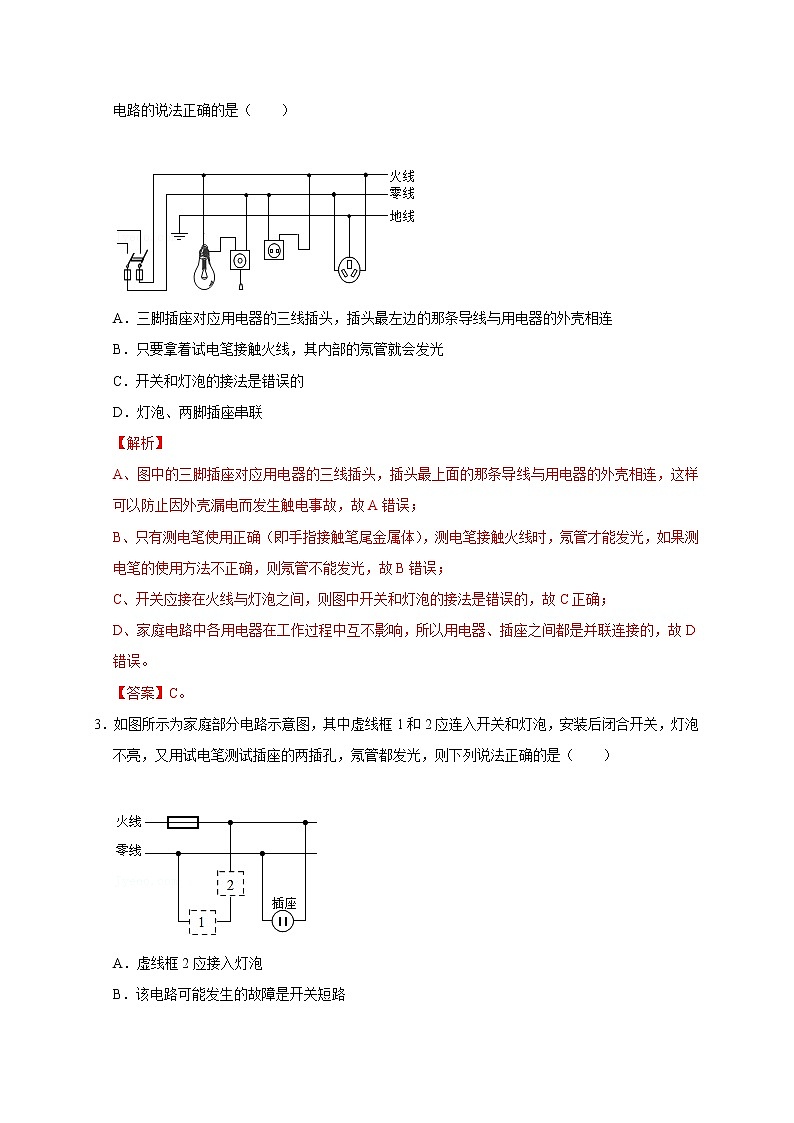

2．“从生活走向物理从物理走向社会”是我们学习物理的基本理念。根据所学的知识，图中关于家庭电路的说法正确的是（　　）


A．三脚插座对应用电器的三线插头，插头最左边的那条导线与用电器的外壳相连
B．只要拿着试电笔接触火线，其内部的氖管就会发光
C．开关和灯泡的接法是错误的
D．灯泡、两脚插座串联
【解析】
A、图中的三脚插座对应用电器的三线插头，插头最上面的那条导线与用电器的外壳相连，这样可以防止因外壳漏电而发生触电事故，故A错误；
B、只有测电笔使用正确（即手指接触笔尾金属体），测电笔接触火线时，氖管才能发光，如果测电笔的使用方法不正确，则氖管不能发光，故B错误；
C、开关应接在火线与灯泡之间，则图中开关和灯泡的接法是错误的，故C正确；
D、家庭电路中各用电器在工作过程中互不影响，所以用电器、插座之间都是并联连接的，故D错误。
【答案】C。
3．如图所示为家庭部分电路示意图，其中虚线框1和2应连入开关和灯泡，安装后闭合开关，灯泡不亮，又用试电笔测试插座的两插孔，氖管都发光，则下列说法正确的是（　　）


A．虚线框2应接入灯泡
B．该电路可能发生的故障是开关短路
C．该电路可能发生的故障是进户零线断路
D．该电路可能发生的故障是进户火线断路
【解析】A、在家庭电路中，为了用电器的安全，开关应接在用电器和火线之间，即虚线框2应接入开关，故A错误；
BCD、当闭合开关S时，灯L不发光，则灯泡可能发生了短路或电路存在断路，但用试电笔测试两孔插座的两孔时，氖管都发光，说明电路没有发生短路（否则保险丝熔断，火线不带电），则该电路可能存在断路故障；

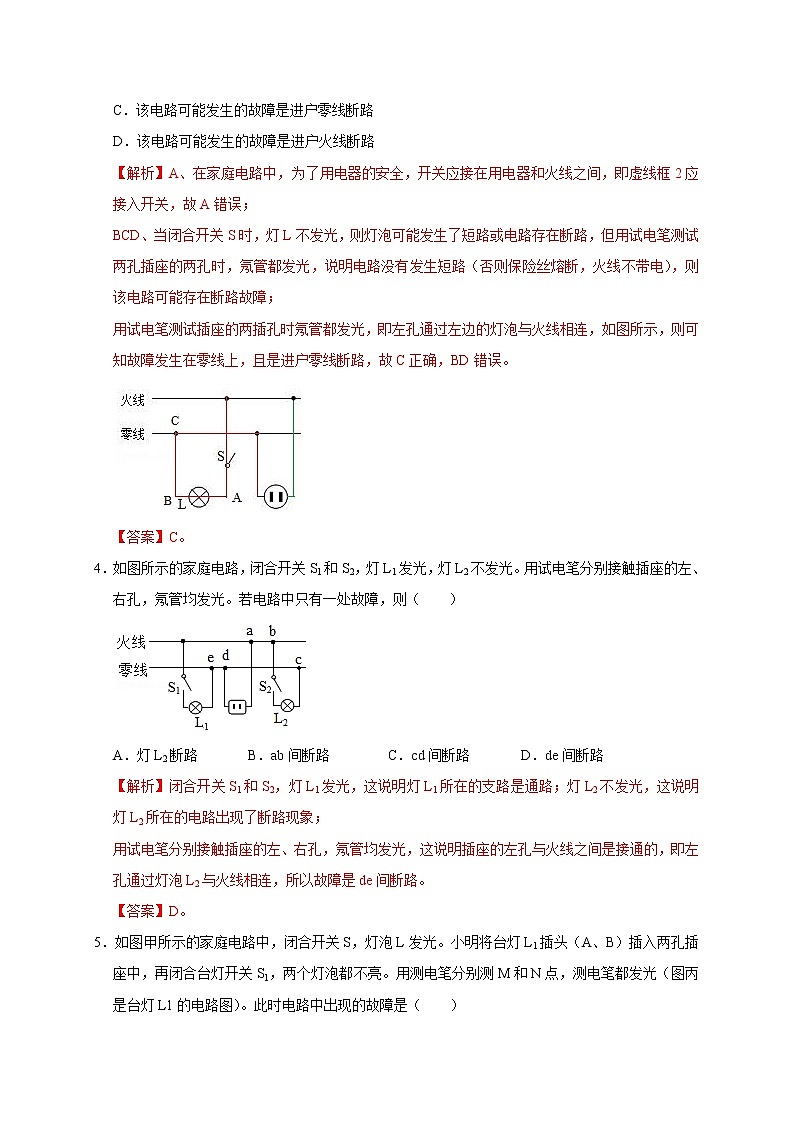

用试电笔测试插座的两插孔时氖管都发光，即左孔通过左边的灯泡与火线相连，如图所示，则可知故障发生在零线上，且是进户零线断路，故C正确，BD错误。

【答案】C。
4．如图所示的家庭电路，闭合开关S1和S2，灯L1发光，灯L2不发光。用试电笔分别接触插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）

A．灯L2断路 B．ab间断路 C．cd间断路 D．de间断路
【解析】闭合开关S1和S2，灯L1发光，这说明灯L1所在的支路是通路；灯L2不发光，这说明灯L2所在的电路出现了断路现象；
用试电笔分别接触插座的左、右孔，氖管均发光，这说明插座的左孔与火线之间是接通的，即左孔通过灯泡L2与火线相连，所以故障是de间断路。
【答案】D。
5．如图甲所示的家庭电路中，闭合开关S，灯泡L发光。小明将台灯L1插头（A、B）插入两孔插座中，再闭合台灯开关S1，两个灯泡都不亮。用测电笔分别测M和N点，测电笔都发光（图丙是台灯L1的电路图）。此时电路中出现的故障是（　　）

A．L1断路 B．零线断路 C．插头短路 D．L短路
【解析】
A.如果L1断路，那么不影响其他支路，灯泡L会发光，故A不符合题意；
B.由题知，台灯插头插入插座后再闭合开关S1时，两个灯泡不亮，这说明可能是台灯内部短路，导致图中L左侧零线断路（零线上的保险丝熔断），此时用测电笔分别测M和N点，M、N两点都与火线相连，所以测电笔都发光，故B符合题意；
C.如果插头短路，将L1插头插入两孔插座中时，就会引起保险丝熔断，两灯都不会发光，而题中是插头插入插座后再闭合开关S1时，两个灯泡才不亮的，所以不可能是插头短路，故C不符合题意；
D.如果L短路，那么第一次L不会发光，故D不符合题意。
【答案】B。
6．如图所示，这是小明家某个插座正面的示意图，其中，①号插孔与家庭电路中的 　地　线相连，将试电笔分别插入三个孔中，能使试电笔发光的是 　②　孔。

【解析】三孔插座接法：上孔接地线，左孔接零线，右孔接火线，所以，①号插孔与家庭电路中的地线相连。
用试电笔分别测试电路中①、②、③三点，②直接和火线接触，氖管发光；①与地线接通，氖管不发光；③与零线接通，氖管不发光。
【答案】地；②。
7．请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。

【解析】（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；
（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如下图所示：

8．教室黑板前方的电灯L1和L2由一个开关S单独控制，每盏灯都标有“220V 18W”字样，请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。（导线不能交叉）
【解析】家庭电路中两盏灯并联，由开关S控制，所以S应在两灯的干路部分，为了安全，开关应先连接火线，由此连接电路如图所示：

【知识点2、家庭电路中电流过大的原因】
一、家庭电路中电流过大的原因
家庭电路电流过大的原因有两个，一是发生短路，即火线和零线直接连接。二是用电器的总功率过大。
二、保险丝
保险丝是用铅锑合金制成的，电阻比较大，熔点比较低。
当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。禁止用铁丝、铜丝等代替保险丝。
【经典例题考查】
9．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是（　　）

A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
【解析】ABC、保险丝是由电阻率大、熔点低的铅锑合金制作的，而铜丝的电阻率小、熔点高；保险丝和铜丝串联，通过它们的电流相同，通电时间也相同；保险丝的电阻大于铜丝的电阻，由Q＝I2Rt可得，保险丝产生的热量多，且保险丝熔点低，故保险丝先熔断，从而起到保护电路的作用，故AC正确，B错误；
D、若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，故D正确。
【答案】B。
10．现在一般标准住宅户内配电系统都使用了电能表、空气开关、漏电保护器、三孔插座等设备，下列相关说法中正确的是（　　）
A．电能表是用来测量用电器电功率大小的仪表
B．空气开关与保险丝的工作原理相同
C．用试电笔测试三孔插座正中间的插孔，试电笔不会发光
D．漏电保护器用于灯泡灯丝断路时，将电流导入大地
【解析】A、电能表是用来测量用电器消耗电能多少的仪表，故A错误；
B、空气开关兼具总开关和保险丝的作用，可以在电流过大时自动断开开关以保护电路安全，也可当总开关使用随时切断电路，故空气开关与保险丝的工作原理并不完全相同，故B错误；
C、三孔插座正中间的插孔接的是地线，用试电笔测试三孔插座正中间的插孔，试电笔不会发光，故C正确；
D、灯泡灯丝断路时不会出现漏电，因此漏电保护器不会发挥作用，更不会将电流导入大地，故D错误。
【答案】C。
11．如图所示，甲地的电站以恒定电压U给乙地的A、B两盏灯供电，输电线路的电阻不能忽略，当乙地开灯时，下列说法正确的是（　　）

A．为节约成本，入户处的保险丝也可以用铜丝来代替
B．同时工作的灯泡数量越多，灯丝两端的电压会越高
C．开关都闭合，当A灯短路时，会烧坏保险丝和B灯
D．同时工作的灯泡数量越多，输电线的发热功率越大
【解析】
A、保险丝常常用铅锑合金制成的，是因为该材料电阻率大、熔点较低，不能用电阻率小、熔点高铜丝代替，故A错误；
B、家庭电路中的灯泡是并联的，同时工作的灯泡数量越多，则并联部分的电阻越小，输电线路的电阻不能忽略，根据串联电路的分压规律可知，并联部分分担的电压变小，即灯丝两端的电压变小，故B错误；
C、开关都闭合，当A灯短路时，灯B会被短路，没有电流经过B，B不会烧坏，由于干路中的电流过大，会烧坏保险丝，故C错误；
D、同时工作的灯泡数量越多，总功率越大，根据P＝UI可知，干路中的电流变大，根据P＝I2R可知，输电线的发热功率变大，故D正确。
【答案】D。
12．如图所示的两个电路，闭合所有开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（　　）


A．甲图是由于灯泡被短路
B．甲图中的灯泡会被烧坏
C．乙图是由于电路总电阻太大，功率太大
D．乙图是由于电路总电阻太小，功率太小
【解析】A、B、甲图中，闭合开关，电流从火线经保险丝、金属丝回到零线，造成电路短路；同时灯泡也被短路，灯泡中没有电流通过，不发光，保险丝烧断，故A正确、B不正确；
C、D、乙图中，各用电器是并联的，同时工作的用电器越多，干路总电阻越小，总功率越大；由公式I＝知，干路总电流越大，所以各开关都闭合时，保险丝会因为总电流过大而熔断，故C、D错误。
【答案】A。
13．对于家庭电路，经常会遇到这样一些情况：
①开关中的两个线头相碰；
②插头中的两个线头相碰；
③户外输电线绝缘皮被损坏；
④电路中增加了大功率的用电器。
在这些情况中，可能引起熔丝熔断或家中空气开关自动跳闸的是（　　）
A．①② B．②③ C．②④ D．③④
【解析】熔丝熔断或家中空气开关自动跳闸，是因为电流通过导体时，产生的电热引起的。电热在电阻、通电时间一定时，电流越大，产生的电热越大。
①开关中的两个线头相碰相当于开关是闭合的，不会引起电流过大；
②插座的两个线头，分别是火线和零线，火线和零线相连是短路现象，会引起电流过大；
③户外输电线绝缘皮被损坏，不会出现电流过大；
④电路中接入大功率的用电器，会使电路总功率更大，根据I＝，功率变大，电压不变，电流变大。
【答案】C。
14．如图所示动力电路的闸刀开关，下列关于其说法错误的是（　　）

A．在通常情况下，手柄、胶木外壳和瓷底板都是绝缘体
B．当熔丝（也称保险丝）熔断后可用铝丝代替
C．在安装电路的过程中，要断开闸刀开关
D．刀口，也称触头，通常用铜来做，可以减小电阻
【解析】
A、在通常情况下，手柄、胶木外壳和瓷底板都不容易导电，是绝缘体，故A正确；
B、保险丝是由电阻率大，熔点低的铅锑合金制成，铝丝的电阻率小，熔点高，不能代替保险丝，故B错误；
C、为了防止触电，在安装电路的过程中，闸刀开关必须断开，故C正确；
D、刀口通常用铜来做，是因为铜的电阻率小，可以减小电阻，故D正确。
【答案】B。
【知识点3、安全用电】
一、触电的危害
电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。当人体中通过的电流超过30 mA时，就会使人感到剧痛甚至神经麻痹、呼吸困难，有生命危险。达到100 mA，在很短的时间内就会造成窒息、心跳停止。经验证明：一般情况下，只有不高于36V的电压才是安全的。
二、常见的触电事故
低压触电形式有单线触电、双线触电；高压触电形式有高压电弧触电、跨步电压触电。
三、安全用电原则
安全用电最基本的原则是不接触低压带电体 不靠近高压带电体。
四、注意防雷
雷电是大气中剧烈的放电现象，为防止雷电的破坏，高大建筑上要安装避雷针。
【经典例题考查】
15．如图为试电笔的结构图。下列说法正确的是（　　）

A．试电笔外壳是导体
B．使用试电笔时手不能接触笔尖
C．使用试电笔时手不要接触笔卡
D．使用试电笔时，若氖管发光，说明接触处与零线是连通的
【解析】A、为保证安全，试电笔的外壳需用绝缘材料制作，故A错误；
BC、使用试电笔时，手不要接触试电笔前端的金属尖，必须接触试电笔末端的金属体，故B正确，C错误；
D、使用试电笔时，若氖管发光，说明接触处与火线是连通的，故D错误。
【答案】B。
16．当发现有人触了电，下列说法、做法正确的是（　　）
①不能直接去碰触电的人
②应该赶快切断电源
③可以用手直接将触电的人拉开
④用干燥的木棍、竹竿等绝缘体将电线挑开，使触电的人迅速脱离电源
A．①②③ B．①②④ C．①③④ D．①②③④
【解析】当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，故①②④正确，③错误。
【答案】B。
17．日常用电中，下列各种做法符合安全用电原则的是（　　）
A．用湿抹布去除插座和灯泡上的污垢
B．发现有人触电应快速用手将人拉开
C．用电器的金属外壳要保证良好接地
D．用铜丝代替保险丝
【解析】A、湿抹布能导电，用湿抹布擦拭亮着的台灯，容易造成触电，不符合安全用电原则，故A错误；
B、当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，符合安全用电原则，故B错误；
C、金属外壳的电冰箱的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，符合安全用电的原则，故C正确；
D、用铜丝代替保险丝，发生事故时不能及时熔断，不符合安全用电原则，故D错误。
【答案】C。
18．家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是（　　）
A．甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电
B．图中的家庭电路元件的连接顺序是正确的
C．手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光
D．当人触电时，应及时切断电源或用干木棒挑开电源线
【解析】
A、甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电，故A错误；
B、电能表测量整个家庭消耗电能的多少，一定安装在最前面；总开关控制整个电路，为了检修电路的安全，要安装在电能表的后面；电路中电流过大会熔断保险丝，为了保证更换保险丝时的人身安全，保险装置安装在总开关的后面，故B错误；
C、常用试电笔辨别火线和零线，使用试电笔时，手要接触试电笔尾部的金属体，不能接触金属笔杆，故C错误；
D、发生触电事故时，应及时切断电源或用干木棒挑开电源线，故D正确。
【答案】D。
19．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。家庭电路中，总开关上装有漏电保护器，若出现如图所示的两种情况.则下列说法正确的是（　　）

A．甲图中，人站在绝缘的板凳上，双手同时触摸火线和零线，人不会触电
B．乙图中，人站在大地上，只有一只手触摸到了火线，人不会触电
C．发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
D．发生图乙所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
【解析】A、甲图中，人站在绝缘的板凳上，双手同时触摸火线和零线，人体构成了通路，人会触电，故A错误；
B、乙图中，人站在大地上，只有一只手触摸到了火线，人体构成了通路，人会触电，故B错误；
C、发生图甲所示的触电事故时，火线和零线上的电流相同，则漏电保护器不会切断电流，故C错误；
D、发生图乙所示的触电事故时，火线和零线上的电流不相同，漏电保护器会迅速切断电流，对人身起到保护作用，故D正确。
【答案】D。
【精选真题演练】
20．如图所示的做法中符合安全原则的是（　　）
A．雷雨天站在大树下避雨 B．将冰箱的金属外壳接地
C．用湿抹布擦发光的灯泡 D．用手指触碰插座的插孔
【解析】A.雷雨天里，大树也是很好的导体，电流会沿大树传到大地，所以雷雨天千万不要在大树下避雨，故A错误；
B、将冰箱的金属外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故B正确；
C、生活用水是导体，用湿布擦拭通电的用电器易发生触电事故，故C错误；
D、用手指触碰插座的插孔的做法是很危险的，很容易碰到里面的火线而触电，故D错误。
【答案】B。
21．如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（　　）
A．洗衣机只能在220V的电压下工作
B．洗衣机正常工作时，10s内会产生1500J的热量
C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流
【解析】A、该洗衣机在额定电压下正常工作，两端的电压在一定的范围内可以工作，故A错误；
B、洗衣机的主体是电动机，电动机工作时将电能主要转化为机械能，还有一少部分内能；洗衣机正常工作10s消耗的电能W＝Pt＝150W×10s＝1500J，所以产生的热量远远小于1500J，故B错误；
CD、洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流，预防触电事故发生，保险丝不会熔断，故C错误，D正确。
【答案】D。
22．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（　　）

A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
【解析】
A、当电灯电流过大时，与灯泡串联的空气开关③会跳闸，故A正确；
B、当插座漏电时，漏电保护器会断开电路，由于此时电路中的电流不会过大，所以空气开关①不会跳闸，故B错误；
C、当空调电流过大时，空气开关②会跳闸，由于火线和零线的电流相同，所以漏电保护器不会切断电流，故C错误；
D、空气开关跳闸，问题解决后闭合空气开关即可，不需要更换新的空气开关，故D错误。
【答案】A。
23．关于家庭电路和安全用电的说法中，正确的是（　　）
A．家庭电路中的开关，可以安装在任意位置
B．家庭电路中同时工作的用电器的多少，完全由用户自己决定
C．防范触电事故最重要的是要有安全用电的意识，遵守安全用电的原则
D．正确使用试电笔测火线时，没有电流通过人体保证了人的安全
【解析】
A、为了使开关断开后，用电器与火线断开，则控制用电器的开关必须接在火线上，故A错误；
B、家庭电路中同时工作的用电器的越多，干路中的电流越大，当电流过大时，容易引起火灾，所以家庭电路中同时工作的用电器的多少是由电路的承载能力决定的，故B错误；
C、在用电的过程中，要有安全用电的意识，遵守安全用电的原则，这样才能防止触电，故C正确；
D、在正确使用试电笔辨别火线时，试电笔的氖管发光，说明有电流经过人体形成回路，只不过电流太小不会危及人身安全，故D错误。
【答案】C。
24．据媒体报道，每年都有钓鱼者不小心将鱼竿触碰到高压线触电身亡的事故发生，甚至养鸭人和放羊人用废弃的鱼竿赶鸭驱羊时也发生过类似惨剧。刘强同学意识到安全用电人命关天！他查阅资料后对同学们讲：有一种碳素钓竿的导电性为1.5×10﹣3Ω/cm（即每厘米长的电阻值），10m长的钓竿若触碰到10kV的高压线，那将万分危险！根据上述材料下列说法正确的是（　　）

A．刘强所言的该款碳竿若触碰到高压线，高压线与握手处之间的钓竿电阻不足2Ω
B．刘强所言的该款碳竿若触碰到220V民用电是安全的
C．若钓竿触碰到高压线发生触电事故时，钓友应迅速夺下钓竿
D．鱼塘的水质含杂质较多，但钓线一般是尼龙线，即使这种钓线在水中浸泡后甩到高压线上应该没事儿
【解析】A.10m长的钓竿的电阻为R＝1.5×10﹣3Ω/cm×100×10cm＝1.5Ω，故A正确；
B.钓竿的电阻是1.5Ω，与人体串联接在220V的电压上，绝大多数的电压被人体承担，高于36V，会发生触电事故，故B错误；
C.钓竿是导体，若钓竿触碰到高压线发生触电事故时，钓友不能触碰钓竿，应用绝缘的干木棍使人与钓竿分离，故C错误；
D.鱼塘的水含有杂质多，用水浸泡后的尼龙绳变成了导体，若浸泡后的尼龙绳甩到高压线上会发生触电事故，故D错误。
【答案】A。
25．家庭电路的一部分如图甲所示。下列说法正确的是（　　）

A．图甲中开关和电灯的安装正确
B．图甲中三孔插座的安装合理
C．图甲中电灯和插座是并联的
D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光
【解析】A、在家庭电路中，为了安全，一般把开关接在火线和用电器之间，而图中开关接在了灯泡与零线之间，故A错误；
B、三孔插座的左孔要接零线，右孔要接火线，故B错误；
C、由于并联电路中的各个用电器是互不影响的，所以灯泡与三孔插座是并联的，故C正确；
D、在使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体，图中没有接触笔尾的金属体，氖管不会发光，故D错误。
【答案】C。
26．下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（　　）
A． B．
C． D．
【解析】家庭电路中的用电器互不影响，是并联的；为了用电的安全，开关应接在火线与用电器之间；根据四个选项可知，B图正确。
【答案】B。
27．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（　　）

A．灯L2短路 B．c点左侧的零线断路
C．灯L2所在支路断路 D．c、d两点间断路
【解析】闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；
再闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路，若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光；
用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路，故D正确。
【答案】D。
28．如图所示是小军同学家庭电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（　　）

A．电风扇断路 B．灯泡的灯丝断路
C．电风扇的插头短路 D．电风扇的电功率很小
【解析】闭合开关时灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了，这说明电路中的电流过大；由于电风扇的功率不大，所以造成电流过大的原因不是总功率过大，故原因是电路出现了短路现象；开始时电路正常工作，将电风扇的插头插入插座中时电流过大，所以故障是电风扇的插头短路；电风扇断路、灯泡断路都不会引起电路中电流过大，故C正确。
【答案】C。
29．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（　　）

A．保险盒接法错误，保险盒应该安装在火线上
B．两孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
【解析】
A、图中保险盒安装在零线上，这是错误的；保险盒应该接在火线上，一旦电流过大时，保险丝熔断后能断开火线，故A项分析正确；
B、图中两孔插座的左端导线接在地线上，这是错误的，应该接在零线上，故B项分析正确；
C、电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全常识，故C项分析错误；
D、有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，会危及人身安全，故D项分析正确；
【答案】C。
30．如图是某家庭电路的一部分，下列说法正确的是（　　）

A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
【解析】A、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；
B、断开开关S时，A点在火线上，用试电笔接触A点氖管发光，由于开关断开，B点与火线断路，接触B点时氖管不会发光，故B正确；
C、若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路；若电灯短路，会造成干路中的电流过大，保险丝会熔断，故C错误；
D、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，由于铜丝的熔点较高。铜丝不会熔化，就起不到保护作用了，故D错误。
【答案】B。
31．家庭电路的触电事故都是人体直接或间接跟　火　线接触造成的。如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的　笔尾　（选填“笔尖”和“笔尾”）金属体。

【解析】
（1）当人体直接或间接与火线接触时，就会造成触电；
（2）使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，但是手不能接触笔尖金属体，防止触电。
【答案】火；笔尾。
32．人们的生活水平在逐步提高，安全意识也要加强，下列说法正确的是（　　）
A．若有人触电，用湿木棒去分离人与电线
B．安装漏电装置，可用铜丝代替保险丝
C．有小孩的家里，电源插座应加保护盖
D．如图所示，高铁站台上候车可以在黄色安全线外侧站立
【解析】A、湿木棒是导体，若有人触电，用湿木棒去分离人与电线，会使救人的人发生触电事故。故A错误。
B、保险丝的材料是电阻大熔点低的铅锑合金制成的，铜丝是电阻小熔点高的材料不适合做保险丝材料，不能起到保险的作用。故B错误。
C、电源插座应加保护盖，防止小孩误接触其中的火线发生触电事故。故C正确。
D、列车通过时，列车速度大，导致列车和安全线之间的空气流速增大压强减小，安全线内侧的压强大，当人站在黄线的外侧，容易被大气压压向列车，容易出现交通事故，所以不能站在安全线外侧。故D错误。
【答案】C。
33．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（　　）

A．甲、乙都会触电 B．甲、丙都会触电
C．乙、丁都会触电 D．丙、丁都会触电
【解析】甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；
乙站在地上一只手接触到零线，因为零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；
丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电。
综上所述，甲、乙都不会触电，丙、丁都会触电。
【答案】D。
34．如图所示的做法中，符合安全用电要求的是（　　）
A．电冰箱没有接地线
B．用试电笔检测插座是否有电
C．用湿手按开关
D．多个大功率用电器同时使用一个插座
【解析】A、电冰箱的金属外壳必须接地线，这样，若金属外壳漏电，电流会通过地线导入大地，防止触电事故的发生。故A不符合安全用电要求；
B、图中使用试电笔方法正确，能够区分火线和零线，故B符合安全用电要求；
C、生活用水是导体，用湿手拨动开关，易发生触电事故，家庭电路中，开关接在火线上，以防触电。故C不符合安全用电要求；
D、多个大功率用电器同时使用一个插座易造成电流过大，引发火灾。故D不符合安全用电要求。
【答案】B。
35．如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯都正常发光，且插座不受开关控制，请将电路连接完整。

【解析】家庭电路电压为220V，两灯泡的额定电压均为220V，因两灯都能正常工作，则两灯应并联；开关S控制两灯，S接在干路上，根据安全用电原则，S要控制火线；
三孔插座不受开关S控制，按“左零右火上接地”的原则连入电路中，如下图所示：

36．请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路中。


【解析】根据安全用电的要求可知，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，如下图所示：

37．如图，室内有两盏“220V，60W”的灯，开关闭合后两盏灯能同时正常发光，请按照安全用电的要求将电路图补充完整．

【解析】家庭电路的电压是220V，电灯的额定电压是220V，两盏灯只有并联在220V的电路中，才能正常工作，开关控制干路，且开关接火线，如图所示。
