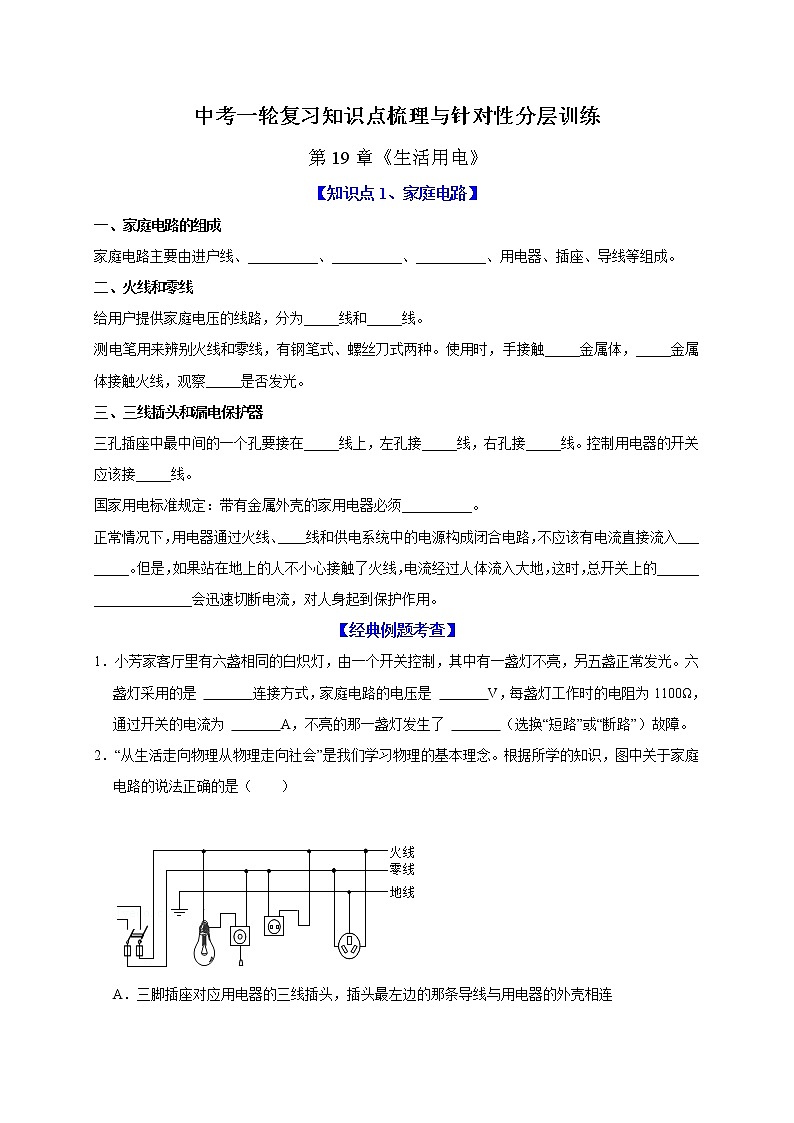

初中物理中考复习 第19章 生活用电（原卷版）

中考一轮复习知识点梳理与针对性分层训练

第19章《生活用电》

【知识点1、家庭电路】

一、家庭电路的组成

家庭电路主要由进户线、__________、__________、__________、用电器、插座、导线等组成。

二、火线和零线

给用户提供家庭电压的线路，分为_____线和_____线。

测电笔用来辨别火线和零线，有钢笔式、螺丝刀式两种。使用时，手接触_____金属体，_____金属体接触火线，观察_____是否发光。

三、三线插头和漏电保护器

三孔插座中最中间的一个孔要接在_____线上，左孔接_____线，右孔接_____线。控制用电器的开关应该接_____线。

国家用电标准规定：带有金属外壳的家用电器必须__________。

正常情况下，用电器通过火线、____线和供电系统中的电源构成闭合电路，不应该有电流直接流入________。但是，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的____________________会迅速切断电流，对人身起到保护作用。

【经典例题考查】

1．小芳家客厅里有六盏相同的白炽灯，由一个开关控制，其中有一盏灯不亮，另五盏正常发光。六盏灯采用的是 　   　连接方式，家庭电路的电压是 　   　V，每盏灯工作时的电阻为1100Ω，通过开关的电流为 　   　A，不亮的那一盏灯发生了 　   　（选换“短路”或“断路”）故障。

2．“从生活走向物理从物理走向社会”是我们学习物理的基本理念。根据所学的知识，图中关于家庭电路的说法正确的是（　　）

A．三脚插座对应用电器的三线插头，插头最左边的那条导线与用电器的外壳相连

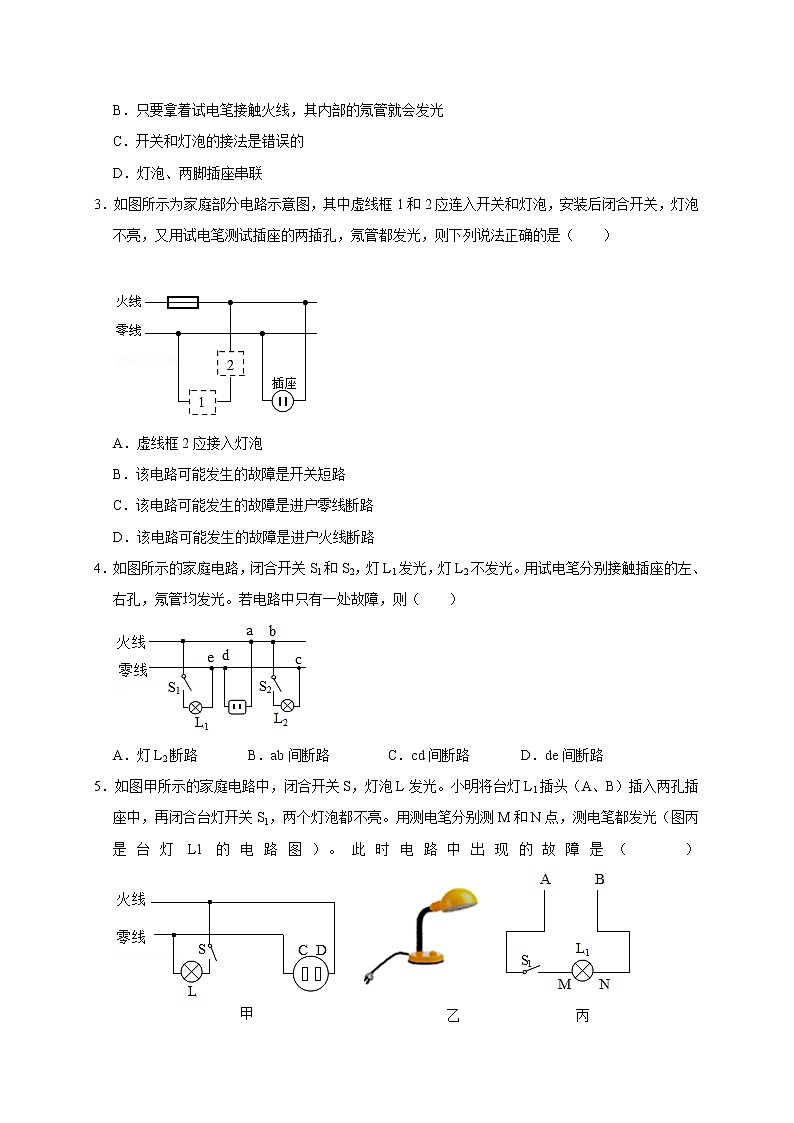

B．只要拿着试电笔接触火线，其内部的氖管就会发光

C．开关和灯泡的接法是错误的

D．灯泡、两脚插座串联

3．如图所示为家庭部分电路示意图，其中虚线框1和2应连入开关和灯泡，安装后闭合开关，灯泡不亮，又用试电笔测试插座的两插孔，氖管都发光，则下列说法正确的是（　　）

A．虚线框2应接入灯泡

B．该电路可能发生的故障是开关短路

C．该电路可能发生的故障是进户零线断路

D．该电路可能发生的故障是进户火线断路

4．如图所示的家庭电路，闭合开关S1和S2，灯L1发光，灯L2不发光。用试电笔分别接触插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）

A．灯L2断路 B．ab间断路 C．cd间断路 D．de间断路

5．如图甲所示的家庭电路中，闭合开关S，灯泡L发光。小明将台灯L1插头（A、B）插入两孔插座中，再闭合台灯开关S1，两个灯泡都不亮。用测电笔分别测M和N点，测电笔都发光（图丙是台灯L1的电路图）。此时电路中出现的故障是（　　）

A．L1断路 B．零线断路 C．插头短路 D．L短路

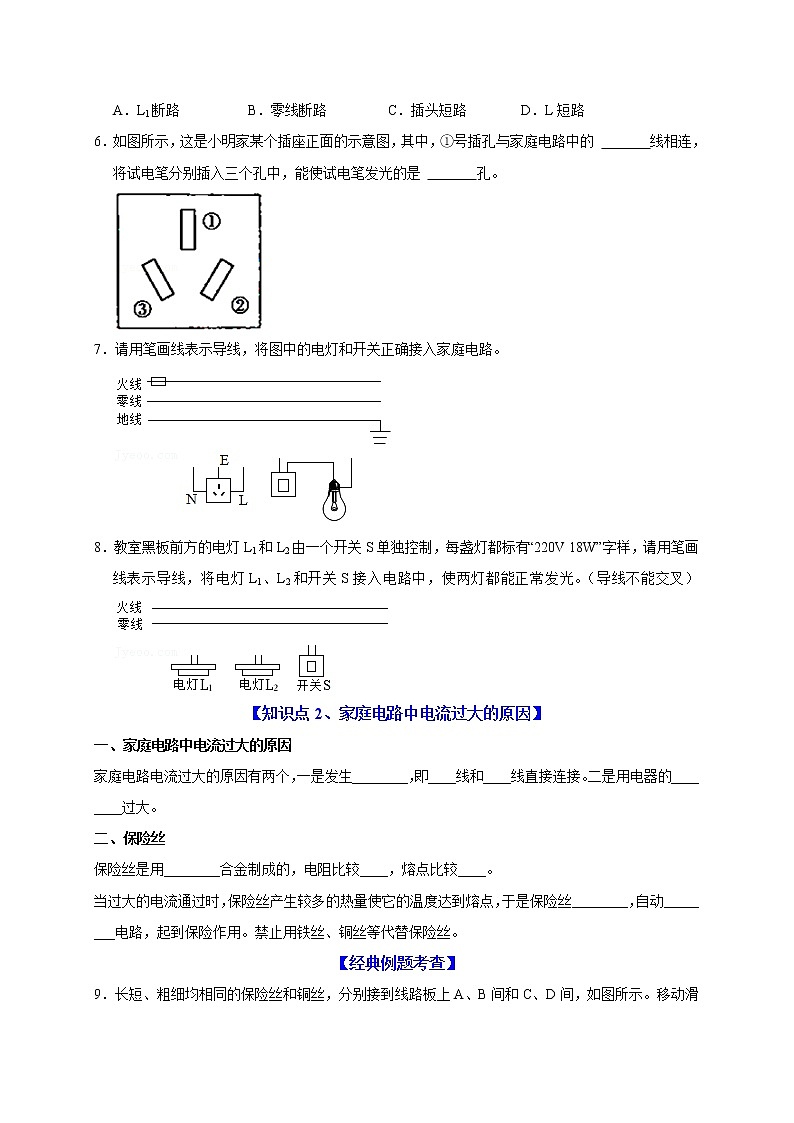

6．如图所示，这是小明家某个插座正面的示意图，其中，①号插孔与家庭电路中的 　   　线相连，将试电笔分别插入三个孔中，能使试电笔发光的是 　   　孔。

7．请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。

8．教室黑板前方的电灯L1和L2由一个开关S单独控制，每盏灯都标有“220V 18W”字样，请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。（导线不能交叉）

【知识点2、家庭电路中电流过大的原因】

一、家庭电路中电流过大的原因

家庭电路电流过大的原因有两个，一是发生________，即____线和____线直接连接。二是用电器的________过大。

二、保险丝

保险丝是用________合金制成的，电阻比较____，熔点比较____。

当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝________，自动________电路，起到保险作用。禁止用铁丝、铜丝等代替保险丝。

【经典例题考查】

9．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是（　　）

A．保险丝的电阻比铜丝的大

B．通过保险丝的电流比铜丝的大

C．电流通过保险丝产生的热量比铜丝的多

D．为了用电安全，禁止用铜丝代替保险丝

10．现在一般标准住宅户内配电系统都使用了电能表、空气开关、漏电保护器、三孔插座等设备，下列相关说法中正确的是（　　）

A．电能表是用来测量用电器电功率大小的仪表

B．空气开关与保险丝的工作原理相同

C．用试电笔测试三孔插座正中间的插孔，试电笔不会发光

D．漏电保护器用于灯泡灯丝断路时，将电流导入大地

11．如图所示，甲地的电站以恒定电压U给乙地的A、B两盏灯供电，输电线路的电阻不能忽略，当乙地开灯时，下列说法正确的是（　　）

A．为节约成本，入户处的保险丝也可以用铜丝来代替

B．同时工作的灯泡数量越多，灯丝两端的电压会越高

C．开关都闭合，当A灯短路时，会烧坏保险丝和B灯

D．同时工作的灯泡数量越多，输电线的发热功率越大

12．如图所示的两个电路，闭合所有开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（　　）

A．甲图是由于灯泡被短路

B．甲图中的灯泡会被烧坏

C．乙图是由于电路总电阻太大，功率太大

D．乙图是由于电路总电阻太小，功率太小

13．对于家庭电路，经常会遇到这样一些情况：

①开关中的两个线头相碰；

②插头中的两个线头相碰；

③户外输电线绝缘皮被损坏；

④电路中增加了大功率的用电器。

在这些情况中，可能引起熔丝熔断或家中空气开关自动跳闸的是（　　）

A．①② B．②③ C．②④ D．③④

14．如图所示动力电路的闸刀开关，下列关于其说法错误的是（　　）

A．在通常情况下，手柄、胶木外壳和瓷底板都是绝缘体

B．当熔丝（也称保险丝）熔断后可用铝丝代替

C．在安装电路的过程中，要断开闸刀开关

D．刀口，也称触头，通常用铜来做，可以减小电阻

【知识点3、安全用电】

一、触电的危害

电对人体造成的伤害程度与通过人体______的大小及持续______有关。当人体中通过的电流超过30 mA时，就会使人感到剧痛甚至神经麻痹、呼吸困难，有生命危险。达到100 mA，在很短的时间内就会造成窒息、心跳停止。经验证明：一般情况下，________________电压才是安全的。

二、常见的触电事故

低压触电形式有______触电、______触电；高压触电形式有____________触电、____________触电。

三、安全用电原则

安全用电最基本的原则是不接触______带电体 不靠近______带电体。

四、注意防雷

雷电是大气中剧烈的______现象，为防止雷电的破坏，高大建筑上要安装____________。

【经典例题考查】

15．如图为试电笔的结构图。下列说法正确的是（　　）

A．试电笔外壳是导体

B．使用试电笔时手不能接触笔尖

C．使用试电笔时手不要接触笔卡

D．使用试电笔时，若氖管发光，说明接触处与零线是连通的

16．当发现有人触了电，下列说法、做法正确的是（　　）

①不能直接去碰触电的人

②应该赶快切断电源

③可以用手直接将触电的人拉开

④用干燥的木棍、竹竿等绝缘体将电线挑开，使触电的人迅速脱离电源

A．①②③ B．①②④ C．①③④ D．①②③④

17．日常用电中，下列各种做法符合安全用电原则的是（　　）

A．用湿抹布去除插座和灯泡上的污垢

B．发现有人触电应快速用手将人拉开

C．用电器的金属外壳要保证良好接地

D．用铜丝代替保险丝

18．家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是（　　）

A．甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电

B．图中的家庭电路元件的连接顺序是正确的

C．手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光

D．当人触电时，应及时切断电源或用干木棒挑开电源线

19．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。家庭电路中，总开关上装有漏电保护器，若出现如图所示的两种情况.则下列说法正确的是（　　）

A．甲图中，人站在绝缘的板凳上，双手同时触摸火线和零线，人不会触电

B．乙图中，人站在大地上，只有一只手触摸到了火线，人不会触电

C．发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用

D．发生图乙所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用

【精选真题演练】

20．（2021•天门）如图所示的做法中符合安全原则的是（　　）

A．雷雨天站在大树下避雨 B．将冰箱的金属外壳接地

C．用湿抹布擦发光的灯泡 D．用手指触碰插座的插孔

21．（2021•日照）如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（　　）

A．洗衣机只能在220V的电压下工作

B．洗衣机正常工作时，10s内会产生1500J的热量

C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断

D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流

22．（2021•绵阳）如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（　　）

A．当电灯电流过大时，空气开关③将跳闸

B．当插座漏电时，空气开关①将跳闸

C．当空调电流过大时，漏电保护器会迅速切断电流

D．空气开关跳闸，问题解决后需更换新的空气开关

23．（2021•滨州）关于家庭电路和安全用电的说法中，正确的是（　　）

A．家庭电路中的开关，可以安装在任意位置

B．家庭电路中同时工作的用电器的多少，完全由用户自己决定

C．防范触电事故最重要的是要有安全用电的意识，遵守安全用电的原则

D．正确使用试电笔测火线时，没有电流通过人体保证了人的安全

24．（2021•随州）据媒体报道，每年都有钓鱼者不小心将鱼竿触碰到高压线触电身亡的事故发生，甚至养鸭人和放羊人用废弃的鱼竿赶鸭驱羊时也发生过类似惨剧。刘强同学意识到安全用电人命关天！他查阅资料后对同学们讲：有一种碳素钓竿的导电性为1.5×10﹣3Ω/cm（即每厘米长的电阻值），10m长的钓竿若触碰到10kV的高压线，那将万分危险！根据上述材料下列说法正确的是（　　）

A．刘强所言的该款碳竿若触碰到高压线，高压线与握手处之间的钓竿电阻不足2Ω

B．刘强所言的该款碳竿若触碰到220V民用电是安全的

C．若钓竿触碰到高压线发生触电事故时，钓友应迅速夺下钓竿

D．鱼塘的水质含杂质较多，但钓线一般是尼龙线，即使这种钓线在水中浸泡后甩到高压线上应该没事儿

25．（2021•朝阳）家庭电路的一部分如图甲所示。下列说法正确的是（　　）

A．图甲中开关和电灯的安装正确

B．图甲中三孔插座的安装合理

C．图甲中电灯和插座是并联的

D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光

26．（2021•大连）下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（　　）

A． B．

C． D．

27．（2021•营口）如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（　　）

A．灯L2短路 B．c点左侧的零线断路

C．灯L2所在支路断路 D．c、d两点间断路

28．（2021•眉山）如图所示是小军同学家庭电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（　　）

A．电风扇断路 B．灯泡的灯丝断路

C．电风扇的插头短路 D．电风扇的电功率很小

29．（2021•十堰）如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（　　）

A．保险盒接法错误，保险盒应该安装在火线上

B．两孔插座接法错误，其左端导线应该接在零线上

C．开关和灯泡接法正确，开关接在零线上符合安全用电原则

D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上

30．（2021•通辽）如图是某家庭电路的一部分，下列说法正确的是（　　）

A．电冰箱接入三孔插座后其外壳与零线相连

B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光

C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路

D．保险丝烧断后可用铜丝代替

31．（2020•金昌）家庭电路的触电事故都是人体直接或间接跟　   　线接触造成的。如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的　   　（选填“笔尖”和“笔尾”）金属体。

32．（2019•黄石）人们的生活水平在逐步提高，安全意识也要加强，下列说法正确的是（　　）

A．若有人触电，用湿木棒去分离人与电线

B．安装漏电装置，可用铜丝代替保险丝

C．有小孩的家里，电源插座应加保护盖

D．如图所示，高铁站台上候车可以在黄色安全线外侧站立

33．（2019•西藏）如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（　　）

A．甲、乙都会触电 B．甲、丙都会触电

C．乙、丁都会触电 D．丙、丁都会触电

34．（2021•烟台）如图所示的做法中，符合安全用电要求的是（　　）

A．电冰箱没有接地线

B．用试电笔检测插座是否有电

C．用湿手按开关

D．多个大功率用电器同时使用一个插座

35．（2021•鞍山）如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯都正常发光，且插座不受开关控制，请将电路连接完整。

36．（2021•兴安盟）请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路中。

37．（2021•陕西）如图，室内有两盏“220V，60W”的灯，开关闭合后两盏灯能同时正常发光，请按照安全用电的要求将电路图补充完整．
