初中物理中考复习 第20章 电与磁（原卷版）

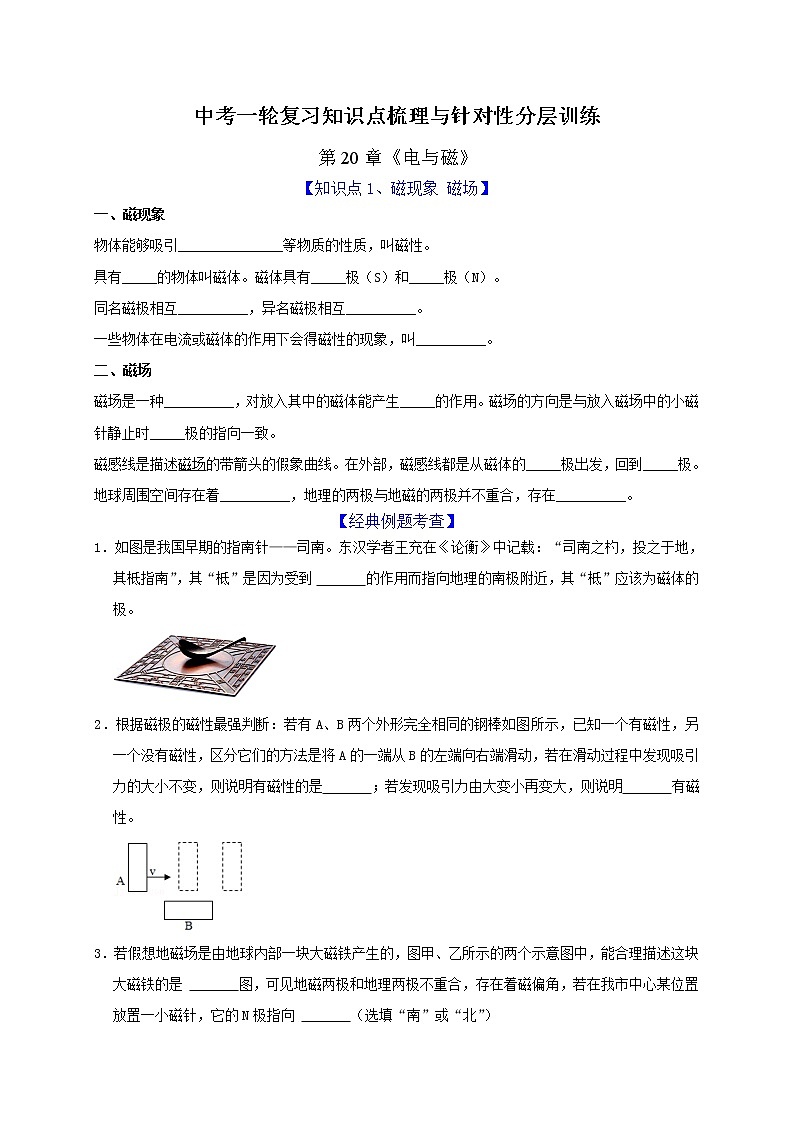

中考一轮复习知识点梳理与针对性分层训练

第20章《电与磁》

【知识点1、磁现象 磁场】

一、磁现象

物体能够吸引_______________等物质的性质，叫磁性。

具有_____的物体叫磁体。磁体具有_____极（S）和_____极（N）。

同名磁极相互__________，异名磁极相互__________。

一些物体在电流或磁体的作用下会得磁性的现象，叫__________。

二、磁场

磁场是一种__________，对放入其中的磁体能产生_____的作用。磁场的方向是与放入磁场中的小磁针静止时_____极的指向一致。

磁感线是描述磁场的带箭头的假象曲线。在外部，磁感线都是从磁体的_____极出发，回到_____极。

地球周围空间存在着__________，地理的两极与地磁的两极并不重合，存在__________。

【经典例题考查】

1．如图是我国早期的指南针——司南。东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”，其“柢”是因为受到 　   　的作用而指向地理的南极附近，其“柢”应该为磁体的 　   　极。

2．根据磁极的磁性最强判断：若有A、B两个外形完全相同的钢棒如图所示，已知一个有磁性，另一个没有磁性，区分它们的方法是将A的一端从B的左端向右端滑动，若在滑动过程中发现吸引力的大小不变，则说明有磁性的是　   　；若发现吸引力由大变小再变大，则说明　   　有磁性。

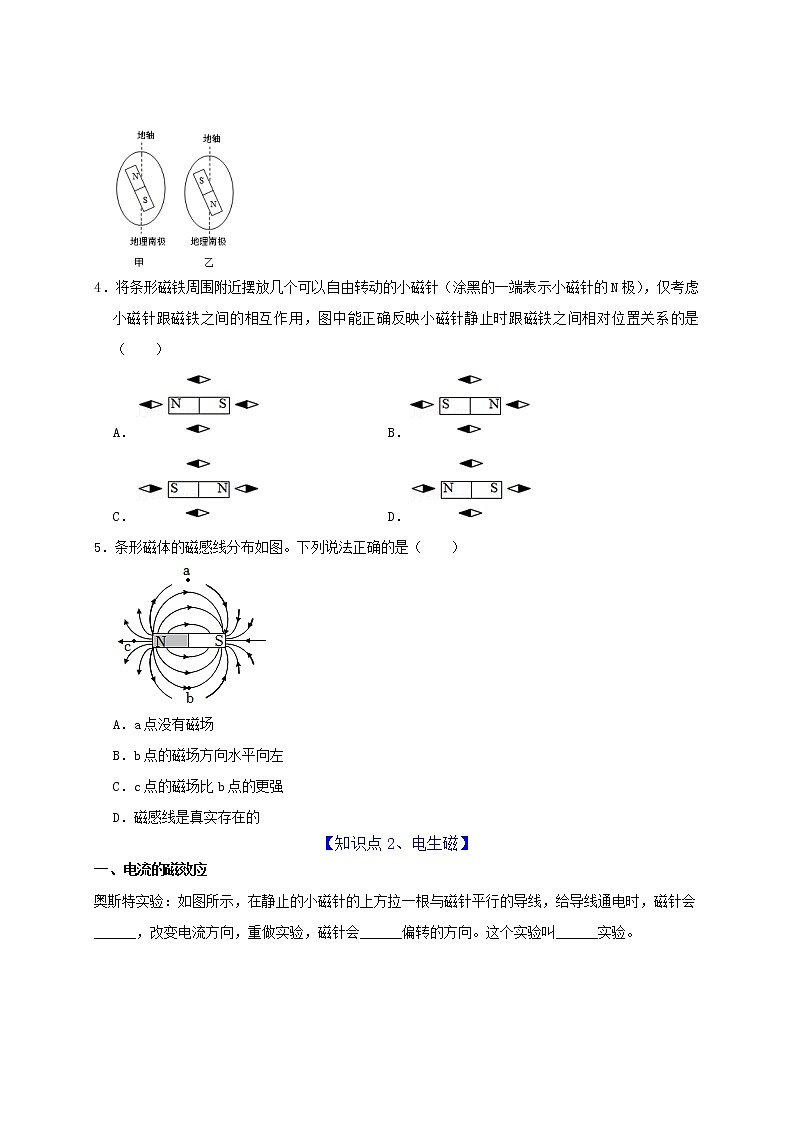

3．若假想地磁场是由地球内部一块大磁铁产生的，图甲、乙所示的两个示意图中，能合理描述这块大磁铁的是 　   　图，可见地磁两极和地理两极不重合，存在着磁偏角，若在我市中心某位置放置一小磁针，它的N极指向 　   　（选填“南”或“北”）

4．将条形磁铁周围附近摆放几个可以自由转动的小磁针（涂黑的一端表示小磁针的N极），仅考虑小磁针跟磁铁之间的相互作用，图中能正确反映小磁针静止时跟磁铁之间相对位置关系的是（　　）

A． B．

C． D．

5．条形磁体的磁感线分布如图。下列说法正确的是（　　）

A．a点没有磁场

B．b点的磁场方向水平向左

C．c点的磁场比b点的更强

D．磁感线是真实存在的

【知识点2、电生磁】

一、电流的磁效应

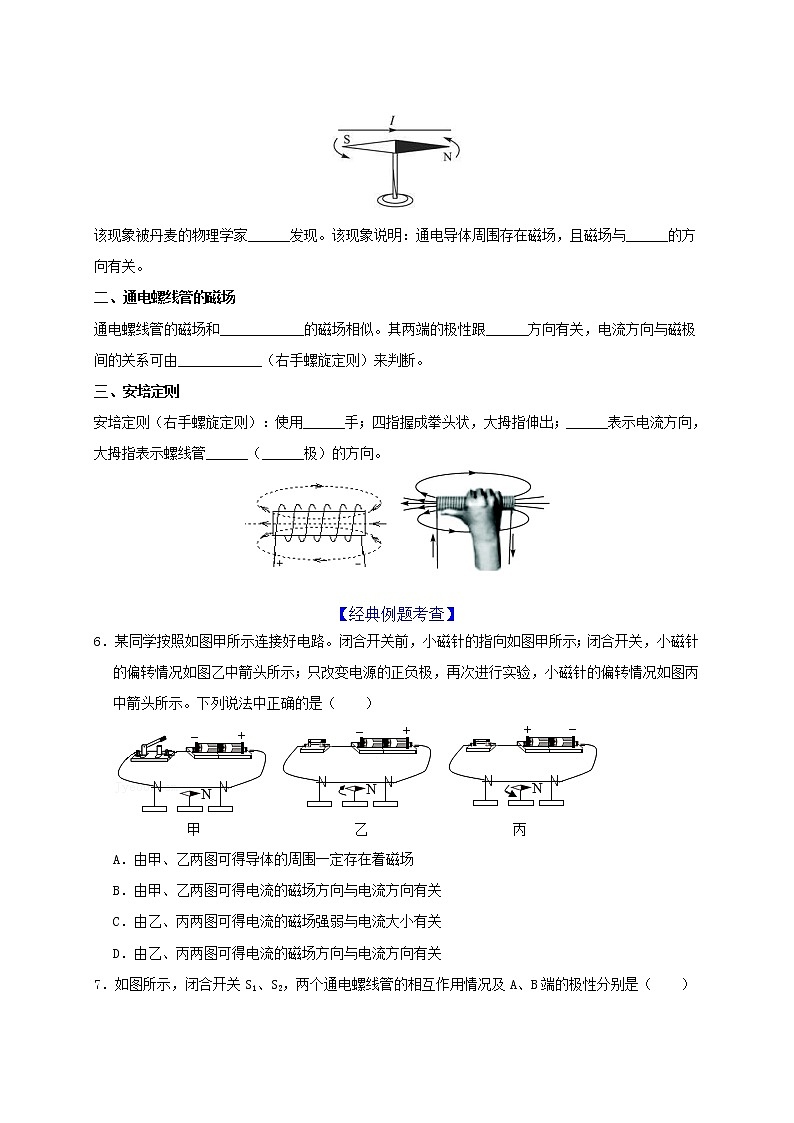

奥斯特实验：如图所示，在静止的小磁针的上方拉一根与磁针平行的导线，给导线通电时，磁针会______，改变电流方向，重做实验，磁针会______偏转的方向。这个实验叫______实验。

该现象被丹麦的物理学家______发现。该现象说明：通电导体周围存在磁场，且磁场与______的方向有关。

二、通电螺线管的磁场

通电螺线管的磁场和____________的磁场相似。其两端的极性跟______方向有关，电流方向与磁极间的关系可由____________（右手螺旋定则）来判断。

三、安培定则

安培定则（右手螺旋定则）：使用______手；四指握成拳头状，大拇指伸出；______表示电流方向，大拇指表示螺线管______（______极）的方向。

【经典例题考查】

6．某同学按照如图甲所示连接好电路。闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电源的正负极，再次进行实验，小磁针的偏转情况如图丙中箭头所示。下列说法中正确的是（　　）

A．由甲、乙两图可得导体的周围一定存在着磁场

B．由甲、乙两图可得电流的磁场方向与电流方向有关

C．由乙、丙两图可得电流的磁场强弱与电流大小有关

D．由乙、丙两图可得电流的磁场方向与电流方向有关

7．如图所示，闭合开关S1、S2，两个通电螺线管的相互作用情况及A、B端的极性分别是（　　）

A．相斥，A端为N极，B端为N极

B．相吸，A端为S极，B端为N极

C．相斥，A端为S极，B端为S极

D．相吸，A端为N极，B端为S极

8．通电线圈相当于一匝通电螺线管，其两侧的磁极与线圈中电流方向的关系可用安培定则判定。如图所示，将两个线圈挂在水平固定的光滑细杆MN上，给两个线圈通以图示方向的电流，两个线圈 　   　（选填“靠近”或“远离”）；左侧线圈的右端为 　   　极。

9．请标出如图中通电螺线管的N、S极以及所接电源的正负极。

10．在图中根据静止小磁针的指向画出螺线管的绕线。

11．如图所示，条形磁铁静止放在水平桌面上。闭合开关，滑片向右移动时，电磁铁磁性增强，条形磁铁向右运动。请把图中电路连接补充完整，并标出电源的正负极。

【知识点3、电磁铁  电磁继电器】

一、电磁铁

电磁铁就是内部插入_____的通电螺线管。

电磁铁工作原理：电流的_____效应，通电螺线管插入铁芯后磁场大大_____。

电磁铁磁性强弱由电流_____、线圈_____、线圈形状来控制。

二、电磁继电器

电磁继电器实质由电磁铁控制的_____。

电磁继电器是用低电压、弱电流控制高电压、强电流，进行远距离操作和自动控制。

【经典例题考查】

12．如图所示是探究“影响电磁铁磁性强弱”的电路图，闭合开关后，下列说法正确的是（　　）

A．电磁铁的A端是N极

B．当滑片P向右移时，电磁铁的磁性减弱

C．小磁针静止时，上端是N极

D．该实验电路探究电磁铁的磁性强弱与线圈匝数的关系

13．如图所示，下列关于电与磁的描述正确的是（　　）

A．如图甲，能自由转动的小磁针静止时 N 极指向地磁的北极

B．如图乙，滑动变阻器的滑片向左滑动，电路中的电阻变小，电磁铁磁性会增强

C．如图丙，条形磁体周围的磁感线形象地显示各点磁场强弱、方向，它是真实存在的

D．如图丁，录音带、录像带等利用超导体材料记录信息

14．现在很多大型商场都安装行如图甲所示的“聪明的电梯”，载人和不载人时电梯运行的速度会发生变化，这种电梯的简易控制电路如图乙所示，图中压力传感器R的阻值会随压力的增大而减小，当人站在电梯上，则电磁铁的磁性变 　   　，衔铁与触点 　   　（选填“1”或“2”）接触，电动机的转速变 　   　。

15．如图是一种水位自动报警器的原理图，有关该报警器工作情况的说法不正确的是（　　）

A．该报警器红灯是报警灯，工作时必须依靠水的导电性，且水位必须到达B

B．该报警器的红、绿灯不会同时亮

C．当水位没有达到B时，电磁铁没有磁性，只有绿灯亮

D．增大右侧电源电压可以增加电磁铁的磁性

16．法国科学家阿尔贝费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应而荣获2007年度诺贝尔物理学奖。图中GMR代表巨磁电阻，在磁场中，其阻值随磁场的逐渐变强而减小。闭合开关S1、S2，下列说法中（　　）

①电磁铁左端为N极

②电磁铁外部的磁感线从左端出发回到右端

③将滑片P向b端滑动，电磁铁磁性变弱

④将滑片P向a端滑动，指示灯亮度变强

A．只有①③正确 B．只有②④正确

C．只有②③④正确 D．①②③④都正确

【知识点4、电动机】

一、通电导体在磁场中的受力

通电导体在磁场中要受到____的作用，其受力方向与________方向和________方向有关。

二、电动机

原理：通电导线（线圈）在磁场中____________。

能量转化：____能转化为________能。

构成：直流电动机由磁极、________、________、电刷等构成。

转向：电动机转动的方向与________方向和________方向有关。

转速：改变________________或________________就可以电动机的转动速度。

换向器作用：当线圈转到平衡位置时自动改变线圈中的________________________________。

【经典例题考查】

17．在探究“电动机为什么会转动”的实验中：

我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中，由于通电导体周围也存在磁场，磁体会对通电导体产生力的作用吗？

（1）如图所示，将一根导体ab置于蹄形磁体的两极之间，未闭合开关时导体静止，闭合开关后，导体　   　，说明磁场对　   　导体有力的作用；

（2）断开开关，将图中磁体的N和S极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与　   　有关；

（3）断开开关，将图中电源的正负极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与　   　有关；

（4）如果同时改变磁场方向和电流方向，　   　（选填“能”或“不能”）确定受力方向与磁场方向或电流方向是否有关。

（5）在这个实验中　   　能转化为　   　能。

18．如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（　　）

A．洗衣机只能在 220V 的电压下工作

B．洗衣机正常工作时，10s 内会产生 1500J 的热量

C．洗衣机的核心装置是电动机，它的工作原理是电磁感应现象

D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流

19．小闽在家为弟弟自制了一个玩具，把一块椭圆形钕铁磁铁吸在干电池底部，将一段裸露的铜线折成矩形线框，上边与电池正极接触，下边搭接在磁铁上线框就顺时针转动，如图所示。与该玩具工作原理相同的是（　　）

A．电铃 B．电磁起重机

C．动圈式话筒 D．动圈式扬声器

20．科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带 　   　电荷而互相排斥的结果。我国研制

的航母将采用自行研制的电磁弹射器，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。那么，电磁弹射

器的工作原理是 　   　。

【知识点5、磁生电】

一、电磁感应现象

英国物理学家________发现了________现象。

内容：闭合电路的一部分导体在磁场中做_____________________时，导体中就产生电流，这种现象叫做______________，产生的电流叫做______________。

二、发电机

原理：发电机是根据______________现象制成的。

能量的转化：发电机是将_______能转化为_______能的装置。

构造：发电机是由_______和_______两部分组成的。

直流电和交流电：从电池得到的电流的方向不变，通常叫做_______（DC）。电流方向周期性变化的电流叫做_______，简称_______（AC）。

在交变电流中，电流在每秒内周期性变化的次数叫做_______，频率的单位是_______，符号为______。

【经典例题考查】

21．如图在探究“产生感应电流的条件”实验中：

（1）实验中通过观察 　   　来判断电路中是否有感应电流；

（2）磁铁不动，闭合开关，导体AB沿 　   　（选填“上下”或“左右”）方向运动时，电流表指针会发生偏转。导体AB不动，闭合开关，磁铁上下运动，电流表指针 　   　（选填“会”或“不会”）发生偏转；

（3）该实验的结论是：闭合电路的一部分导体，在磁场中做 　   　运动时，导体中就会产生感应电流。在产生感应电流的实验中，将 　   　能转化为电能；

（4）如果将小量程电流表换成 　   　，可以探究磁场对通电导体的作用。

22．如图所示的是闭合电路的一部分导体在两磁极间的运动情形。图中小圆圈代表导体的横截面，a、b、c、d表示运动中四个不同位置。图中箭头表示导体在相应位置上的运动方向。导体中会产生感应电流的位置是（   ）

A．a、b B．c、d C．a、c D．b、d

23．一种动圈式扬声器可以代替话筒使用。如图所示，人对着扬声器的锥形纸盆说话，声音使纸盆振动，与纸盆相连的线圈也会随着振动（线圈放置在一个永久磁体的磁场中），这时线圈中就会产生随声音变化的电流，在下图中，与如图原理相同的是（　　）

A． B．

C． D．

24．如图所示的儿童鞋，在走路时，能利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而使鞋底彩灯发光。如图中与其工作原理相同的是（　　）

A．

B．

C．

D．

【精选真题演练】

25．（2021•鞍山）关于下列四幅图片，说法正确的是（　　）

A．图甲：说明通电导线周围存在磁场

B．图乙：导体AB沿竖直方向上下运动时，电流表指针偏转

C．图丙：闭合开关，蹄形磁体磁极上下对调后，导体AB的运动方向不发生改变

D．图丁：探究的是电磁铁A、B的磁性强弱与电流大小的关系

26．（2021•绵阳）如图所示，导体棒AB、CD水平放置在蹄形磁体的磁场中，都垂直于所在位置的磁感线，两个蹄形磁体的N极和S极标识都没有了。拉动AB向左移动时，发现CD向右移动，下列判断正确的是（　　）

A．若拉动AB向右移动，则CD向右移动

B．若拉动AB向右移动，则CD向左移动

C．调换右边磁体上下磁极，拉动AB向左移动，则CD向右移动

D．调换右边磁体上下磁极，拉动AB向右移动，则CD向左移动

27．（2021•兴安盟）如图所示，将矩形铜线框ACDF上的B、E两点接入电路并放入磁场中，AB、BC、ED和FE段都受到磁场的作用力，下列哪两段线框在磁场中受力的方向相同（　　）

A．AB段与BC段 B．AB段与ED段 C．BC段与ED段 D．ED段与FE段

28．（2021•梧州）如图所示的实验装置，下列说法正确的是（　　）

A．该装置能将机械能转化为电能

B．该装置可用来研究电流的磁效应

C．该装置可用来研究电磁感应现象

D．该装置研究的是电动机的工作原理

29．（2021•锦州）如图是一种常见的话筒—动圈式话筒的构造图，如图所示的四幅图中能够说明其工作原理的是（　　）

A． B．

C． D．

30．（2021•鄂州）无线充电是一种更便捷的充电方式。如图甲所示是市场上支持无线充电的智能手机和充电器。无线充电的原理是：电流通过送电线圈（充电器内）产生磁场，受电线圈（手机上）靠近磁场时就会产生电流，给智能手机充电，如图乙所示。则受电线圈处用到了如图实验原理的是（　　）

A． B．

C． D．

31．（2021•黄冈）如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜 　   　（选填“向左”“向右”或“左右往复”）运动。音圈之所以运动，是由于磁场对 　   　有力的作用，此现象中能量转化情况是 　   　。

32．（2021•陕西）我国古代很多著作对物理现象都有所描述．如西晋张华撰写的《博物志》记载到：“今人梳头、脱着衣时，有随梳、解结有光者，亦有咤声。”意思是说，人在梳头、脱衣时通过摩擦使物体带了 　   　．宋代沈括所著的《梦溪笔谈》中描写到：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”意思是说小磁针在 　   　作用下一端指南略微偏东，文中指南的磁极为小磁针的 　   　极．

33．（2021•荆门）如图是一款给蔬菜大棚提供热和光的装置的电路示意图，R是阻值为55Ω大功率灯泡，Rt是热敏电阻，其阻值与大棚内温度的关系式为Rt＝5+0.5t（式中Rt单位是Ω，t的单位是℃），R0是设定温度的变阻器。控制电路中，电源电压为3V。当电磁继电器线圈中的电流小于等于10mA时，衔铁片会弹起，触点分离，灯泡熄灭（电磁继电器线圈电阻忽略不计）。

（1）灯泡工作时，大棚内气体温度逐渐升高，分子热运动越来越 　   　，电磁继电器线圈的磁性越来越 　   　。

（2）如果大棚内温度刚达到30℃时灯泡熄灭，则滑动变阻器的接入电阻是 　   　Ω。
