初中物理中考复习 第二十二单元 家庭电路与安全用电【过关测试】（原卷版）

这是一份初中物理中考复习 第二十二单元 家庭电路与安全用电【过关测试】（原卷版），共7页。试卷主要包含了选择题，填空题，作图题等内容，欢迎下载使用。

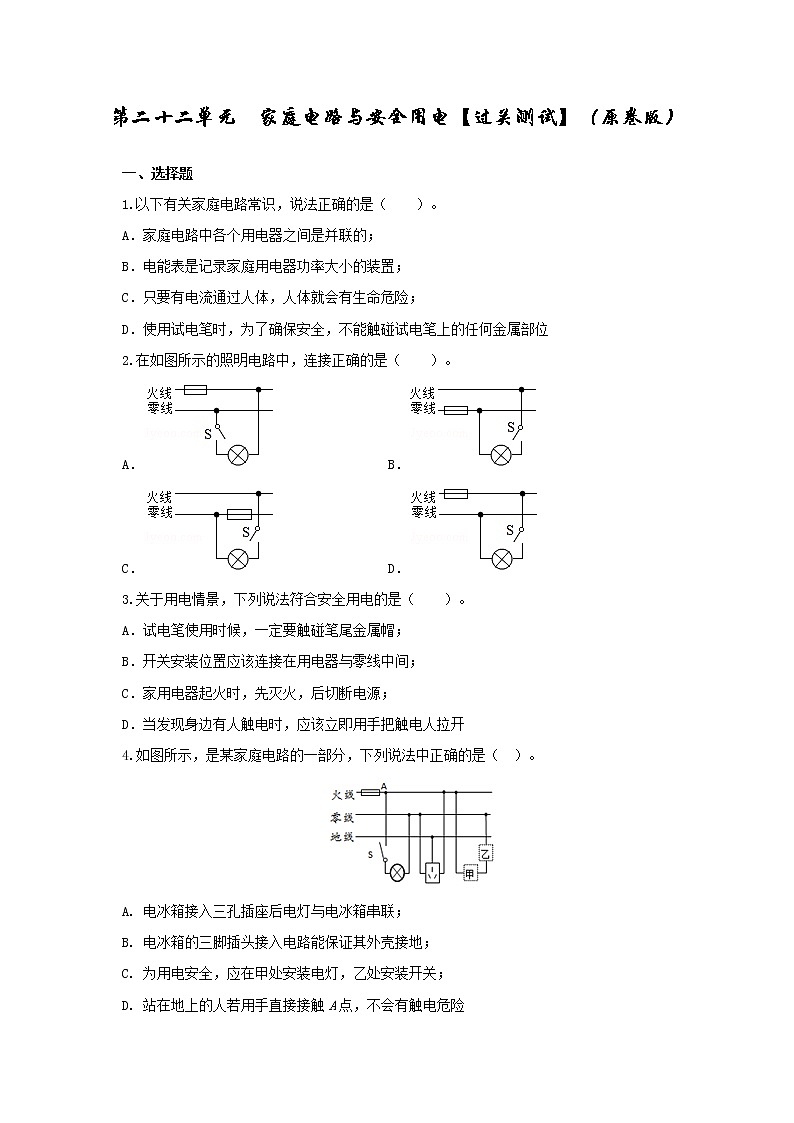

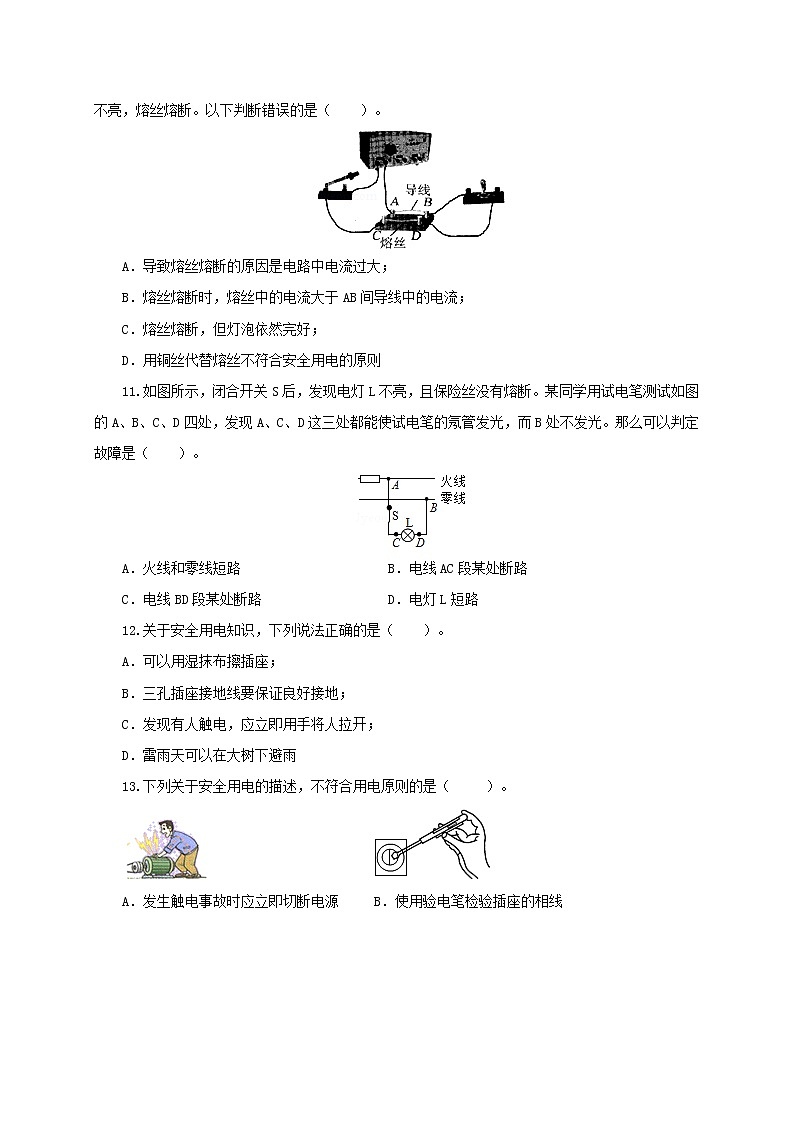

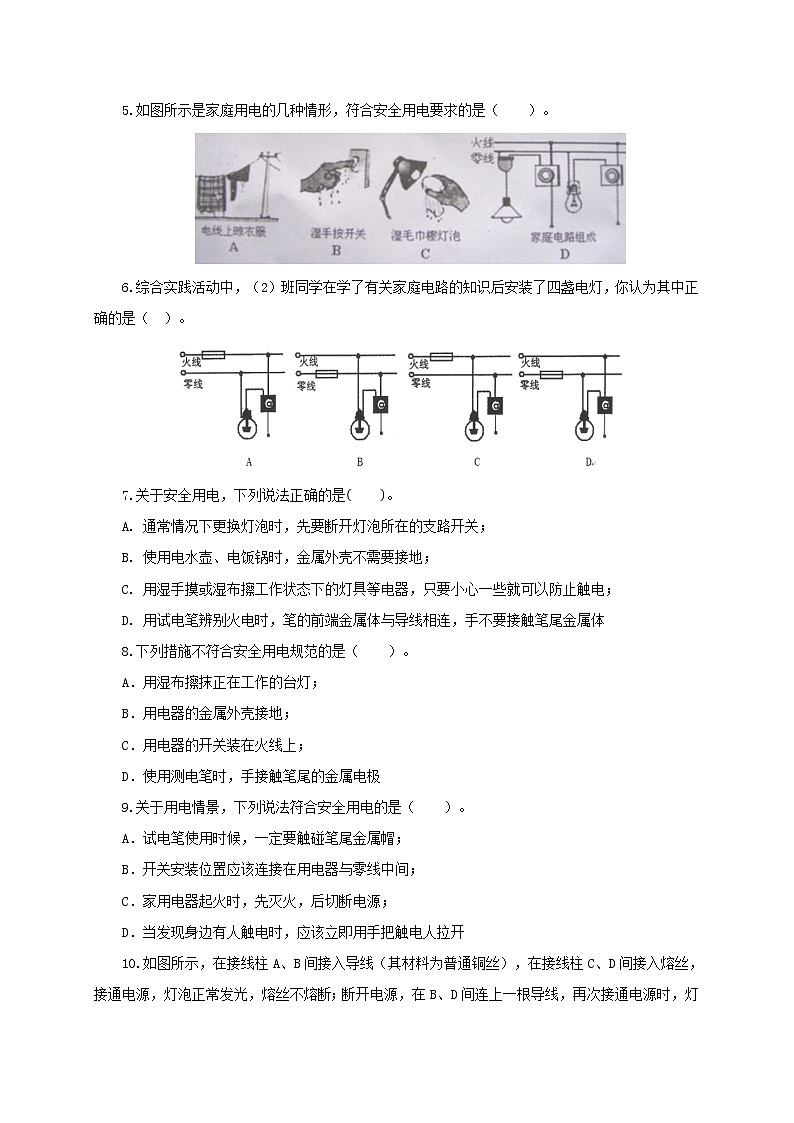

第二十二单元  家庭电路与安全用电【过关测试】（原卷版） 一、选择题1.以下有关家庭电路常识，说法正确的是（　　）。A．家庭电路中各个用电器之间是并联的；B．电能表是记录家庭用电器功率大小的装置；C．只要有电流通过人体，人体就会有生命危险；D．使用试电笔时，为了确保安全，不能触碰试电笔上的任何金属部位2.在如图所示的照明电路中，连接正确的是（　　）。A． B． C． D．3.关于用电情景，下列说法符合安全用电的是（　　）。A．试电笔使用时候，一定要触碰笔尾金属帽；B．开关安装位置应该连接在用电器与零线中间；C．家用电器起火时，先灭火，后切断电源；D．当发现身边有人触电时，应该立即用手把触电人拉开4.如图所示，是某家庭电路的一部分，下列说法中正确的是（  ）。A. 电冰箱接入三孔插座后电灯与电冰箱串联；B. 电冰箱的三脚插头接入电路能保证其外壳接地；C. 为用电安全，应在甲处安装电灯，乙处安装开关；D. 站在地上的人若用手直接接触A点，不会有触电危险5.如图所示是家庭用电的几种情形，符合安全用电要求的是（    ）。6.综合实践活动中，（2）班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（  ）。7.关于安全用电，下列说法正确的是　　。A. 通常情况下更换灯泡时，先要断开灯泡所在的支路开关；B. 使用电水壶、电饭锅时，金属外壳不需要接地；C. 用湿手摸或湿布擦工作状态下的灯具等电器，只要小心一些就可以防止触电；D. 用试电笔辨别火电时，笔的前端金属体与导线相连，手不要接触笔尾金属体8.下列措施不符合安全用电规范的是（　　）。A．用湿布擦抹正在工作的台灯；B．用电器的金属外壳接地；C．用电器的开关装在火线上；D．使用测电笔时，手接触笔尾的金属电极9.关于用电情景，下列说法符合安全用电的是（　　）。A．试电笔使用时候，一定要触碰笔尾金属帽；B．开关安装位置应该连接在用电器与零线中间；C．家用电器起火时，先灭火，后切断电源；D．当发现身边有人触电时，应该立即用手把触电人拉开10.如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝，接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断。以下判断错误的是（　　）。A．导致熔丝熔断的原因是电路中电流过大；B．熔丝熔断时，熔丝中的电流大于AB间导线中的电流；C．熔丝熔断，但灯泡依然完好；D．用铜丝代替熔丝不符合安全用电的原则11.如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（　　）。A．火线和零线短路 B．电线AC段某处断路 C．电线BD段某处断路 D．电灯L短路12.关于安全用电知识，下列说法正确的是（　　）。A．可以用湿抹布擦插座；B．三孔插座接地线要保证良好接地；C．发现有人触电，应立即用手将人拉开；D．雷雨天可以在大树下避雨13.下列关于安全用电的描述，不符合用电原则的是（　 　）。                       A．发生触电事故时应立即切断电源     B．使用验电笔检验插座的相线                 C．电水壶接电线路示意图              D．家庭电路连接示意图二、填空题14.在疫情期间，小明因在家中经常同时打开的电器过多而跳闸，所以他想用试电笔检查电路故障，试电笔可以辨别火线和零线，使氖管发光的是　 　线。后来有一次闭合开关后，发现电灯不亮，如图所示，所以他用用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是　 　（选填“ab”、“bc”、“cd”、“火线”或“零线”）断路；若用试电笔测试图中的a、b、c、d四点都发光，则可能发生的故障是　 　（选填“ab”、“bc”、“cd”、“火线”或“零线”）断路。15.现在生活中使用的插座都设置有“保护门”，如图所示。“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成内部____________（选填“断”或“短”）路；插入插座的各用电器构成____________（选填“串”或“并”）联电路。在安装电路时，三孔插座上面的插孔应连接在____________（选“零”“火”或“地”）线上。16.如图甲所示，小丽把完好的试电笔插入连接正确的有电的三孔插座中时，试电笔的氖管不发光，试电笔接触了       ；小丽家电脑的三脚插头如图乙，则插头的3号脚应接        （均选填“火线”、“零线”或“地线”）；若小丽家中仅有两盏电灯在工作，当图乙中的三脚插头插入三孔插座中，家中的两盏灯立即熄灭，空气开关断开，则电路中              。17.小明在打扫卫生时不小心用湿毛巾擦拭了插座，结果插座里面打火冒烟，原因是发生了短路现象，即火线与________线接通了。为了节能降耗，接着他把原来的灯泡换成新的节能灯，当开关闭合后，灯突然一亮，马上又熄灭了，开始他以为是开关坏了，换了几个新开关，灯还是不亮，则接上去的这盏灯节能能发生了________（选填“通路”、“断路”或“短路”）。18.我国家庭电路的电压是　   　Ⅴ；在家庭电路中，熔丝熔断的原因是短路和　   　；当发现家用电器或电线失火时，必须先　   　电源，然后再救火。19.我国的家庭电路有两根进户线，都是从低压输电线上引下来的。其中一根叫零线，一根叫　   　，两根进户线之间有　   　V的电压。20.家庭电路中，火线与零线间的电压为     V。当电路中的      超过一定限度时，熔丝就会熔断，自动切断电路，为了避免触电事故，用电器的金属外壳一定要      。21.用试电笔可辨别火线和零线，使氖管发光的是        。如图所示电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是           。22.小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在　   　方框中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为　   　。三、作图题23.将图中的三孔插座，开关和电灯正确连接到电路中。24.如图所示为小黄家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。25.请用笔画线代替导线在题图中连接家庭电路，要求开关控制螺口灯泡，三孔插座直接接入电路。26.家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电；如果指示灯损坏，开关闭时插孔也能正常通电。根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式。
