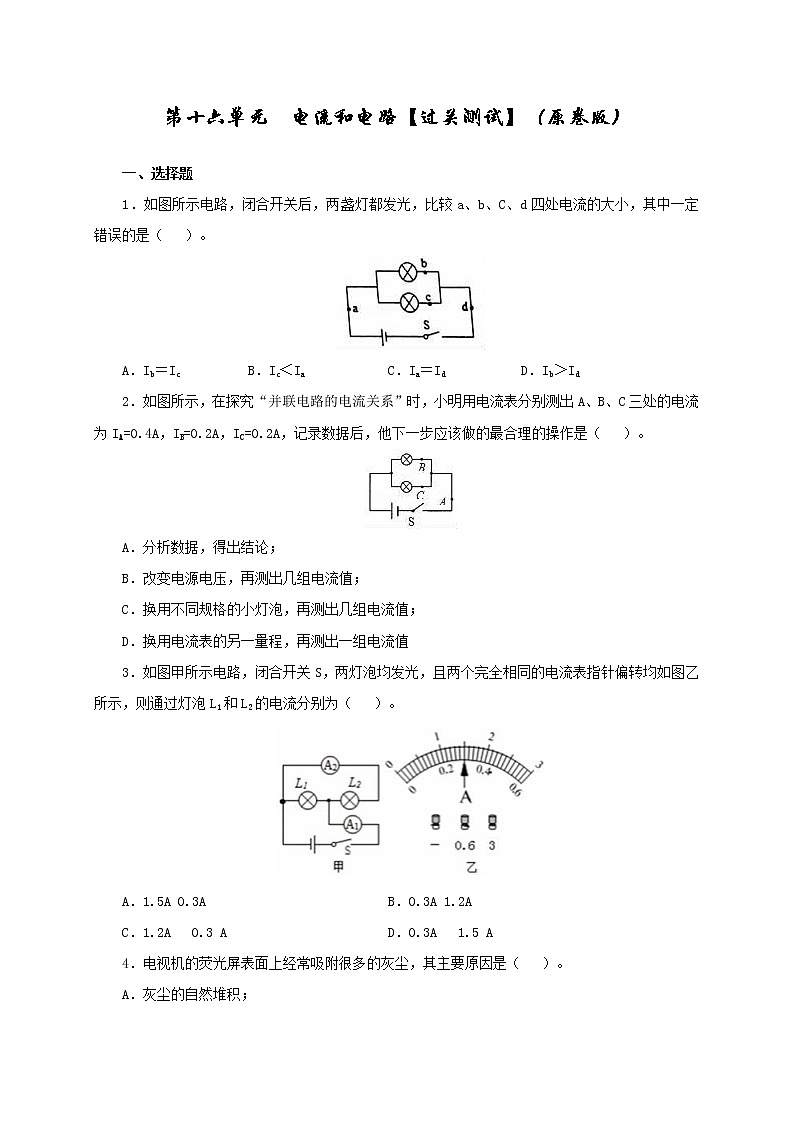

第十六单元  电流和电路【过关测试】（原卷版）

一、选择题

1．如图所示电路，闭合开关后，两盏灯都发光，比较a、b、C、d四处电流的大小，其中一定错误的是（   ）。

A．Ib＝Ic B．Ic＜Ia C．Ia＝Id D．Ib＞Id

2．如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为IA=0.4A，IB=0.2A，IC=0.2A，记录数据后，他下一步应该做的最合理的操作是（   ）。

A．分析数据，得出结论；

B．改变电源电压，再测出几组电流值；

C．换用不同规格的小灯泡，再测出几组电流值；

D．换用电流表的另一量程，再测出一组电流值

3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（   ）。

A．1.5A 0.3A B．0.3A 1.2A

C．1.2A   0.3 A D．0.3A   1.5 A

4．电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（   ）。

A．灰尘的自然堆积；

B．电视机工作时屏表面温度较高而吸附空气中灰尘；

C．荧光屏有较强的吸附灰尘能力；

D．电视机工作时显示屏有静电而吸附灰尘

5．下列说法中正确的是（   ）。

A．自然界中只有正、负两种电荷；

B．同种电荷相互吸引，异种电荷相互排斥；

C．摩擦起电的过程是创造电荷的过程；

D．静电总是有害的

6．下列现象中，与静电无关的事（   ）。

A．在一些地毯的纺织过程中，往往会在地毯里夹杂一些不锈钢的钢丝

B．运送汽油的油罐车上常有一条铁链拖在地上

C．冬天，晚上脱毛衣时会看到火花、听到响声

D．输电线的芯线用铝制成，外皮用塑料制成

7．小芳同学是一个善于思考的学生，学习物理知识后，想探究“塑料梳子与头发摩擦后，各带什么电”，于是她用梳过头的塑料梳子去靠近水平悬挂且带正电的玻璃棒的一端，发现两者相互吸引，那么塑料梳子和头发的带电情况正确的是（   ）。

A．塑料梳子带负电，头发带负电；B．塑料梳子带正电，头发带负电；

C．塑料梳子带负电，头发带正电；D．塑料梳子带正电，头发带正电

8．如图所示，实验室用电压表的读数为（   ）。

A．2.5V B．10.5V C．12V D．12.5V

9．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（   ）。

A．100mA B．10mA C．0.1A D．1000mA

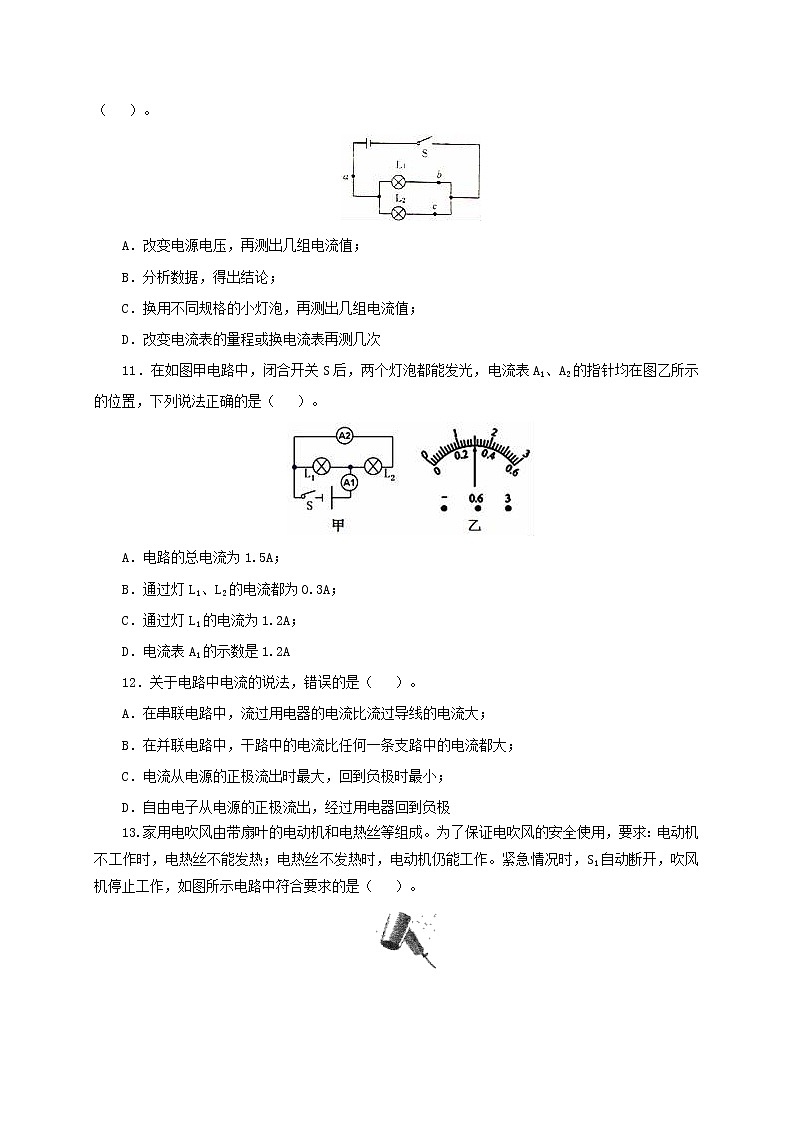

10．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为Ia=1A、Ib=0.4A、Ic=0.6A，并将数据记录在表格中，则下一步应该做的（   ）。

A．改变电源电压，再测出几组电流值；

B．分析数据，得出结论；

C．换用不同规格的小灯泡，再测出几组电流值；

D．改变电流表的量程或换电流表再测几次

11．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，下列说法正确的是（   ）。

A．电路的总电流为1.5A；

B．通过灯L1、L2的电流都为0.3A；

C．通过灯L1的电流为1.2A；

D．电流表A1的示数是1.2A

12．关于电路中电流的说法，错误的是（   ）。

A．在串联电路中，流过用电器的电流比流过导线的电流大；

B．在并联电路中，干路中的电流比任何一条支路中的电流都大；

C．电流从电源的正极流出时最大，回到负极时最小；

D．自由电子从电源的正极流出，经过用电器回到负极

13.家用电吹风由带扇叶的电动机和电热丝等组成。为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。紧急情况时，S1自动断开，吹风机停止工作，如图所示电路中符合要求的是（   ）。

A．B．C． D．

14．在图（a）的电路中，当开关S闭合后，两个电压表的指针偏转至表盘的同一位置，如图（b），则L1和L2通过的电流和两端电压之比分别为（   ）。

A．1：1、1：4 B．1：1、1：5 C．1：5、1：4 D．5：1、1：5

二、填空题

15．如图甲所示的电路中，L1与L2是　   　联的。开关S闭合后，两灯正常工作，两电流表指针均指在如图乙所示位置，则通过L1的电流为　   　A，通过L2的电流为　   　A．

16．如图所示的电路中，A1的示数是0.3A，则A2的示数是　   ，流过L2的电流是　  　。

17．在探究“并联电路中电流的规律”时，某实验小组设计了如图甲所示的电路图。

（1）对照电路图，请你帮他们将图乙中的原件连接完整。

（2）连好后，该实验小组进行实验，电流表指针的偏转如图丙所示，则此时电流表的示数为　A。

（3）另一实验小组在实验中也连接了一个相应的电路图，电流表接入电路中，指针所指的位置如图丁所示，分析可知：①该小组实验中存在的错误是：　                  　；②实验中还存在一个不妥之处：　               。

18.如图，验电器的工作原理是同种电荷相互　   　，用与丝绸摩擦过的玻璃棒接触验电器的金属球使验电器带电，验电器上会有瞬间电流产生，瞬间电流的方向是　   　（选填序号）A、从上到下B、从下到上

三、作图题

19.根据要求，实物图连接：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。

四、实验题

20．襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压挡位）、四个阻值不等的电阻以及若干条导线，进行了大胆的探究。如图所示是他们的实验电路图。

（1）他们的猜想是：　   　（只写一种猜想）。

[进行实验]

（2）襄襄按照电路图正确地进行实验，得到了表1中的实验数据。襄襄在实验中，是靠改变　   　而得到实验数据的。

（3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。樊樊在实验中是靠改变　   　而得到实验数据的。

[分析论证]

（4）从表l、表2中的实验数据可以看出，并联电路电流的规律是：　   　。
