第十六单元 电流和电路【真题训练】（解析版）

一、选择题

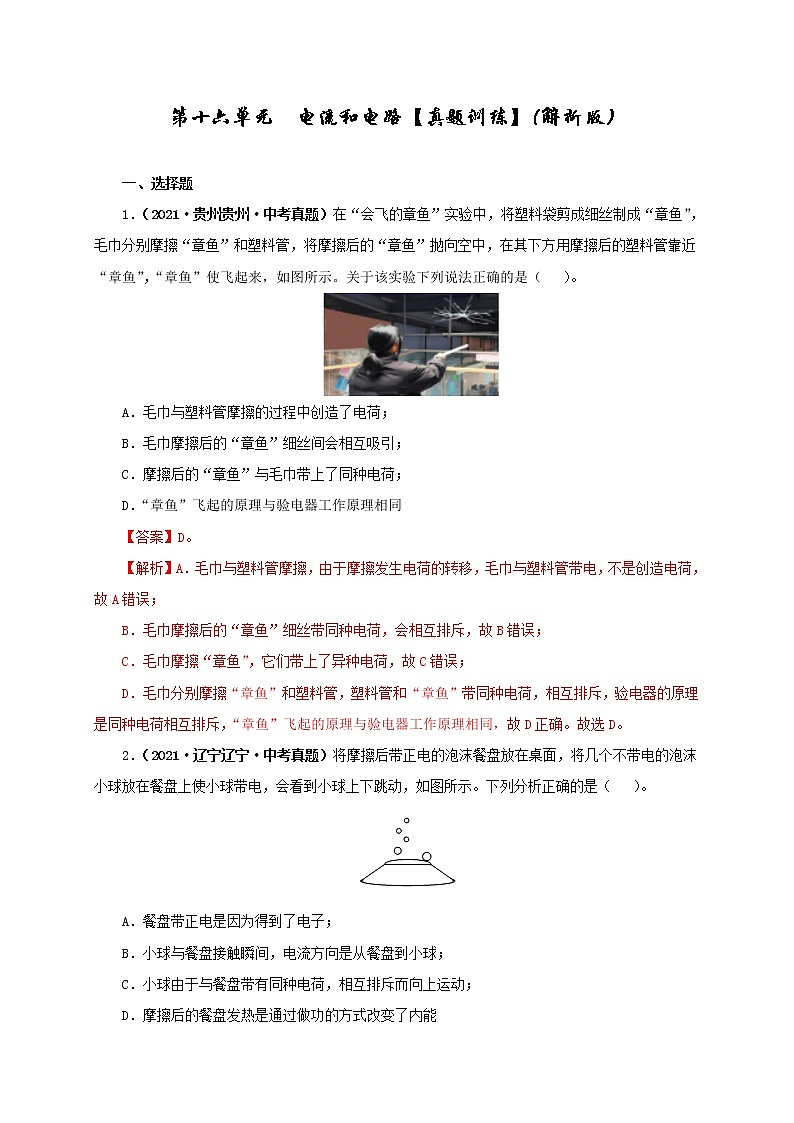

1．（2021·贵州贵州·中考真题）在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”使飞起来，如图所示。关于该实验下列说法正确的是（ ）。

A．毛巾与塑料管摩擦的过程中创造了电荷；
B．毛巾摩擦后的“章鱼”细丝间会相互吸引；
C．摩擦后的“章鱼”与毛巾带上了同种电荷；
D．“章鱼”飞起的原理与验电器工作原理相同
【答案】D。
【解析】A．毛巾与塑料管摩擦，由于摩擦发生电荷的转移，毛巾与塑料管带电，不是创造电荷，故A错误；
B．毛巾摩擦后的“章鱼”细丝带同种电荷，会相互排斥，故B错误；
C．毛巾摩擦“章鱼”，它们带上了异种电荷，故C错误；
D．毛巾分别摩擦“章鱼”和塑料管，塑料管和“章鱼”带同种电荷，相互排斥，验电器的原理是同种电荷相互排斥，“章鱼”飞起的原理与验电器工作原理相同，故D正确。故选D。
2．（2021·辽宁辽宁·中考真题）将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡沫小球放在餐盘上使小球带电，会看到小球上下跳动，如图所示。下列分析正确的是（ ）。

A．餐盘带正电是因为得到了电子；
B．小球与餐盘接触瞬间，电流方向是从餐盘到小球；
C．小球由于与餐盘带有同种电荷，相互排斥而向上运动；
D．摩擦后的餐盘发热是通过做功的方式改变了内能
【答案】BCD。
【解析】A．餐盘带正电是因为失去了电子，故A错误；
B．小球与餐盘接触瞬间，小球上的电子转移到餐盘上，电流的方向与电子定向移动方向相反，所以电流方向是从餐盘到小球，故B正确；
C．由于小球上的电子转移到餐盘上，小球带正电，小球和餐盘带同种电荷，相互排斥向上运动，故C正确；
D．摩擦后的餐盘发热，机械能转化为内能，通过做功的方式改变了内能，故D正确。故选BCD。

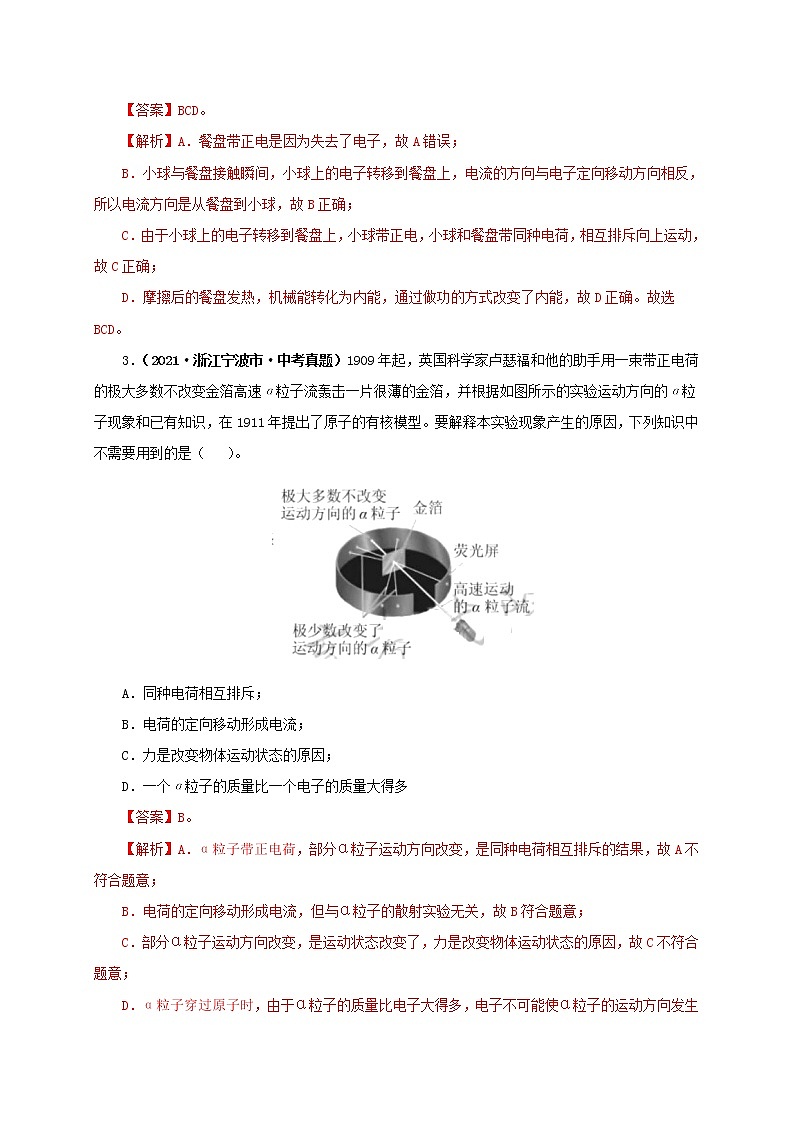

3．（2021·浙江宁波市·中考真题）1909年起，英国科学家卢瑟福和他的助手用一束带正电荷的极大多数不改变金箔高速α粒子流轰击一片很薄的金箔，并根据如图所示的实验运动方向的α粒子现象和已有知识，在1911年提出了原子的有核模型。要解释本实验现象产生的原因，下列知识中不需要用到的是（ ）。

A．同种电荷相互排斥；
B．电荷的定向移动形成电流；
C．力是改变物体运动状态的原因；
D．一个α粒子的质量比一个电子的质量大得多
【答案】B。
【解析】A．α粒子带正电荷，部分α粒子运动方向改变，是同种电荷相互排斥的结果，故A不符合题意；
B．电荷的定向移动形成电流，但与α粒子的散射实验无关，故B符合题意；
C．部分α粒子运动方向改变，是运动状态改变了，力是改变物体运动状态的原因，故C不符合题意；
D．α粒子穿过原子时，由于α粒子的质量比电子大得多，电子不可能使α粒子的运动方向发生明显的改变，故D不符合题意。故选B。

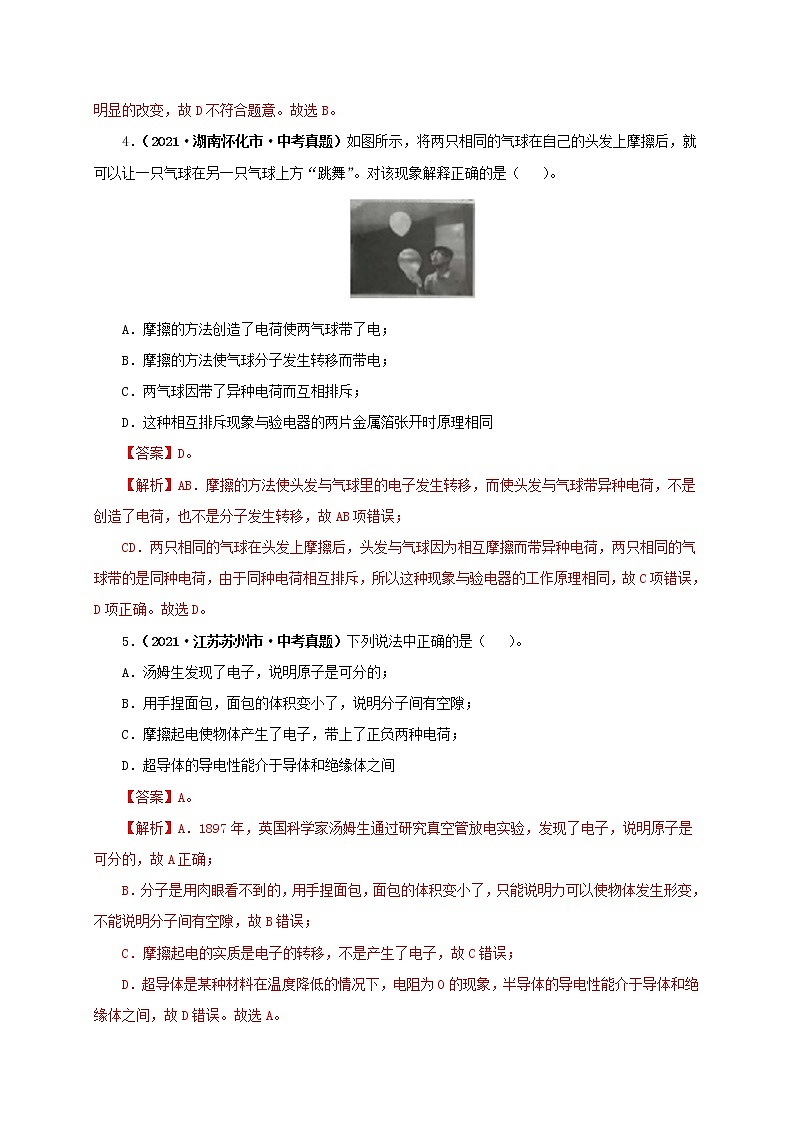

4．（2021·湖南怀化市·中考真题）如图所示，将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”。对该现象解释正确的是（ ）。

A．摩擦的方法创造了电荷使两气球带了电；
B．摩擦的方法使气球分子发生转移而带电；
C．两气球因带了异种电荷而互相排斥；
D．这种相互排斥现象与验电器的两片金属箔张开时原理相同
【答案】D。
【解析】AB．摩擦的方法使头发与气球里的电子发生转移，而使头发与气球带异种电荷，不是创造了电荷，也不是分子发生转移，故AB项错误；
CD．两只相同的气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷，两只相同的气球带的是同种电荷，由于同种电荷相互排斥，所以这种现象与验电器的工作原理相同，故C项错误，D项正确。故选D。
5．（2021·江苏苏州市·中考真题）下列说法中正确的是（ ）。
A．汤姆生发现了电子，说明原子是可分的；
B．用手捏面包，面包的体积变小了，说明分子间有空隙；
C．摩擦起电使物体产生了电子，带上了正负两种电荷；
D．超导体的导电性能介于导体和绝缘体之间
【答案】A。
【解析】A．1897年，英国科学家汤姆生通过研究真空管放电实验，发现了电子，说明原子是可分的，故A正确；
B．分子是用肉眼看不到的，用手捏面包，面包的体积变小了，只能说明力可以使物体发生形变，不能说明分子间有空隙，故B错误；
C．摩擦起电的实质是电子的转移，不是产生了电子，故C错误；
D．超导体是某种材料在温度降低的情况下，电阻为0的现象，半导体的导电性能介于导体和绝缘体之间，故D错误。故选A。
6．（2021·山西中考真题）小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（ ）。
A．塑料小勺能吸引胡椒粉是因为它带了电；
B．若塑料小勺带负电是因为它失去了电子；
C．塑料小勺带电是通过摩擦的方法创造了电荷；
D．塑料小勺摩擦毛料布带了电，说明小勺是导体
【答案】A。
【解析】A．塑料勺经过摩擦带了电，带电体吸引胡椒粉这样的轻小物体，故A正确；
B．若塑料勺带负电是因为它得到电子，故B错误；
C．塑料小勺带电是通过摩擦的方法使电荷发生了转移，不是创造了电荷，故C错误；
D．摩擦起电不能说明物体是导体，塑料小勺是绝缘体，故D错误。故选A。
7．（2021·湖北恩施土家族苗族自治州·中考真题）关于电荷的说法中正确的是（ ）。
A．摩擦起电的实质是创造了电荷；
B．金属导体中自由电子移动的方向就是电流的方向；
C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引；
D．绝缘体不容易导电是因为自由电荷很少
【答案】D。
【解析】A．摩擦起电的本质是电荷的发生转移，不是创造了电荷，故A错误；
B．物理学规定正电荷定向移动的方向为电流方向，金属导体中自由电子移动的方向与正电荷移动的方向相反，因此金属导体中电流方向与自由电子移动的方向相反，故B错误；
C．带正电的玻璃棒能吸引纸屑是因为带电体有吸引轻小物体的性质，故C错误；
D．绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷，而不是没有电荷，故D正确。故选D。
8．（2021·福建中考真题）用纸巾摩擦过的塑料吸管可以吸引纸屑，此过程中（ ）。
A．通过摩擦创造了电荷 B．吸管和纸巾带同种电荷
C．正电荷在吸管和纸巾间转移 D．负电荷在吸管和纸巾间转移
【答案】D。
【解析】A．摩擦起电的实质是电子的转移，故A不符合题意；
B．吸管和纸巾带不同种电荷，故B不符合题意；
CD．电子在吸管和纸巾间转移，带负电，故C不符合题意，D符合题意。故选D。
9．（2021·黑龙江绥化市·中考真题）四个轻小物体，甲乙带正电，丙带负电，丁不带电，下图中它们之间的作用情况正确的是（ ）。
A． B．C． D．
【答案】D。
【解析】A．由于甲乙带正电，所以甲、乙互相排斥，故A错误；
B．甲、丙带异种电荷，应该互相吸引，故B错误；
C．乙带正电，丁不带电，二者应互相吸引，故C错误；
D．乙带正电，丙带负电，异种电荷互相吸引，故D正确。故选D。
10．（2021·广西中考真题）为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关闭合；若红外测温数值在正常范围内，开关闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。图中电路设计符台要求的是（ ）。
A． B． C．D．
【答案】B。
【解析】只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，故B正确，ACD错误。故选B。
11．（2021·湖南长沙市·中考真题）玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（ ）。
A．B．C．D．
【答案】C。
【解析】电路安全且电动机和灯泡都能独立工作，说明电动机和灯泡时并联。
A．电动机和灯泡是串联，故A不符合题意；
B．灯泡不能独立工作，故B不符合题意；
C．电动机和灯泡时并联，且安全，故C符合题意；
D．电动机和灯泡时并联，但是开关S闭合后，电路短路，故D不符合题意。故选C。
12．（2021·重庆中考真题）“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，电路中符合要求的是（ ）。

A．B．C．D．
【答案】C。
【解析】A．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1、S2都闭合时两电阻可以同时工作，故A不符合题意；
B．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1闭合时两电阻可以同时工作，故B不符合题意；
C．电路图中，当闭合开关S后，R1和R2才能工作，开关S1为单刀双掷开关，只能使R1和R2中的一个接入电路，则R1和R2不能同时加热，故C符合题意；
D．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1断开时两电阻可以同时工作，故D不符合题意。故选C。
13．（2021·重庆中考真题）小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相同且都能正常发光，每个开关都能控制两盏电灯，图所示的电路图中符合要求的是（ ）。
A．B．C．D．
【答案】B。
【解析】由题意可知，每盏灯正常工作的电压均为220V，要四盏灯全部正常发光，则它们之间的连接方式只能是并联；每个开关都能独立控制两盏灯，则开关应接在控制两盏灯的干路上，故B符合题意，ACD不符合题意。故选B。
14．（2021·贵州中考真题）如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（ ）。

A．B．C．D．
【答案】C。
【解析】由题知，当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，所以，指示灯和电动机并联，S1控制干路，开关S2控制电动机。
A．图中开关S2闭合后，会发生电源短路现象，故A不符合题意；
B．图中指示灯和电动机串联，故B不符合题意；
C．图中指示灯和电动机并联，S1控制干路，开关S2控制电动机，故C符合题意；
D．图中S1控制电动机，开关S2控制指示灯，故D不符合题意。故选C。
15．（2021·浙江金华市·中考真题）电热蚊香器是一种常用的除蚊工具，当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正常工作。则下列电路连接方式符合要求的是（ ）。
A．B．C．D．
【答案】D。
【解析】由题意知，当开关闭合时，指示灯L和发热体同时工作，但指示灯断路时，发热体依然正常工作，说明指示灯和发热体并联在电路中，开关在干路上同时控制两个用电器，故ABC不符合题意，D符合题意。故选D。
16．（2021·广东深圳·中考真题）教室有CO2通风机M，手动闭合S1，CO2达到定值闭合S2。只有S1闭合，CO2达到定值电动机才工作，下列图中，哪个电路图是正确的（ ）。
A．B．C．D．
【答案】D。
【解析】A．图中两开关并联后与通风机M串联。只要其中一个开关闭合，通风机M就可以工作，故A错误；
B．图中开关S1、通风机M串联后开关S2并联。S1闭合，通风机M就可以工作，S2闭合，通风机M被短路，故B错误；
C．图中开关S1、通风机M、开关S2并联。只要其中一个开关闭合，通风机M被短路，故C错误；
D．图中开关S1、通风机M、开关S2串联。两开关同时闭合，通风机M才可以工作，故D正确。
故选D。
17．（2021·江苏江苏·中考真题）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（ ）。

A．灯L1不亮 B．灯L2不亮 C．电流表无示数 D．电池也被烧坏
【答案】A。
【解析】由图中电路可知，电流表于L1并联，再与L2串联，因电流表内阻内很小，相当于一根导线，故L1被短路，电流表测通过L2的电流。所以，闭合开关后，L1不亮，L2亮，电流表测通过L2的电流，有示数，电池不会被烧坏。故选A。
18．（2021·广西贺州·中考真题）如图所示，所有开关都闭合时，下列电路属于串联电路的是（ ）。
A．B．C．D．
【答案】A。
【解析】A．电压表相当于断路，开关闭合后，故两灯泡首尾相连，故是串联，故A符合题意；
B．两电阻存在多条支路，两电阻并联，故B不符合题意；
C．开关都闭合后，存在两条支路，故是并联，故C不符合题意；
D．开关都闭合，存在两条支路，是并联，故D不符合题意。故选A。
19．（2021·贵州黔东南·中考真题）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）。
A．B． C．D．
【答案】D。
【解析】要求红、绿、黄灯可独立发光，即它们互相不影响，它们应该是并联。
A．从图中可以看到，三个灯首尾相连，它们是串联，故A不符合题意；
B．从图中可以看到，三个开关都闭合后，绿灯和黄灯两端分别连在一起，绿灯和黄灯是并联，然后再和红灯串联，不是仅仅并联一种情况，故B不符合题意；
C．从图中可以看到，三个开关都闭合后，红灯和绿灯两端分别连在一起，红灯和绿灯是并联，然后再和黄灯串联，不是仅仅并联一种情况，故C不符合题意；
D．从图中可以看到，四个开关都闭合后，三个灯两端分别连在一起，它们是并联，故D符合题意。故选D。
20．（2021·甘肃兰州·中考真题）如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（ ）。

A．断路 B．断路 C．短路 D．短路
【答案】B。
【解析】由图可知，两个灯泡并联，电流表A1测量通过L1的电流，电流表A测量干路中的电流。
A．断路，灯泡L1不发光，电流表A1没有示数，故A错误；
B．断路，灯泡L2不发光，灯泡L1发光，电流表A和电流表A1都测量通过L1的电流，它们的示数相等，故B正确；
CD．L1或L2短路，两个灯泡都不发光，将电源短路，故CD错误。故选B。
21．（2021·浙江温州市·中考真题）用伏安法测电功率时，某电表的指针位置如图所示。其示数为（ ）。

A．1.30安 B．0.26安 C．1.30伏 D．0.26伏
【答案】B。
【解析】由图可知，该电表是电流表，由于电流表使用接线柱“-”和“0.6”，所以使用0~0.6A的量程，因为0A到0.2A之间平均分成10个小格，所以分度值是0.02A，那么电流表的示数为
0.2A0.023A=0.26A
故选B。
22．（2021·山东临沂市·中考真题）如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）。

A．电流表A1测通过灯L1的电流；
B．两电流表的示数一定不相同；
C．两灯的额定功率一定不相同；
D．仅断开S2，电流表A2的示数不变
【答案】B。
【解析】AB．从图中可以看出，两灯泡并联，电流表A1测通过灯L2的电流，电流表A2测通过总电路的电流，电流表A1示数小于电流表A2示数。故A错误，B正确；
C．两灯泡并联，电压相等，当灯泡的电阻相同时，灯泡的功率相等。故C错误；
D．仅断开S2，电路中只有灯泡L1工作，电流表A2测量L1电流，示数比原来小。故D错误。
故选B。
23．（2021·山东临沂市·中考真题）临沂是“中国物流之都”，仓储管理尤为重要。某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下列四种设计，最佳的是（ ）。
A．B．C．D．
【答案】C。
【解析】无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮，电铃最好放在干路上，两个灯并联，各用一个开关控制，比使用两个电铃更加简便，故ABD不符合题意，C符合题意。故选C。
二、填空题
24．（2021·辽宁辽宁·中考真题）如图所示，验电器A带正电，用带有绝缘柄的金属棒将验电器A和不带电的验电器B的金属球连接起来，发现验电器B的金属箔片张开，则验电器B带______电，瞬间自由电子定向移动的方向是_______（选填“由A到B”或“由B到A”）。

【答案】正；由B到A。
【解析】[1]验电器A带正电（缺少电子），B不带电；用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子（负电荷）向验电器A转移，与A上的正电荷发生中和，使A的张角变小；B失去电子而带正电，所以B的金属箔由于带上同种电荷相互排斥而张开。
[2]电子带负电且由B到A移动，因电流方向与电子定向移动的方向相反，所以电流方向是由A到B。
25．（2021·青海中考真题）摩擦起电的实质是__________。将小球靠近与毛皮摩擦过的橡胶棒时，发现小球被排斥，则小球带____________电荷。
【答案】电子的转移；负。
【解析】[1]自然界中的总电荷数是守恒的，不会凭空产生也不会凭空消失。当两个物体发生摩擦时，由于不同物体对电子的束缚能力不同，电子会发生转移，得到电子的物体带负电，失去电子的物体带正电。
[2]与毛皮摩擦过的橡胶棒带负电，当小球靠近时被排斥，说明小球也带负电。
26．（2021·河南中考真题）生活中的“吸”字常蕴含着丰富的物理知识，如：用吸管将饮料“吸”入口中，是利用了______的作用；梳过头发的塑料梳子能“吸”小纸屑，是因为梳子带了______。
【答案】大气压；电荷。
【解析】[1] 用吸管将饮料“吸”入口中，利用大气压大于管内气压，将饮料压入嘴中。
[2] 梳子经摩擦后带了电荷，能够吸引轻小物体。
27．（2021·广西贵港·中考真题）科学家在探索物质结构的历程中，_______发现了电子；卢瑟福提出了原子______结构模型。
【答案】汤姆生；核式。
【解析】[1]汤姆生在研究阴极射线时发现了电子。
[2]根据α粒子散射实验，卢瑟福提出了原子核式结构模型，他认为原子的全部正电荷和几乎全部质量都集中在原子核上，带负电的电子在原子核外饶核做圆周运动。
28．（2021·贵州贵州·中考真题）验电器的工作原理是______；用毛皮摩擦过的橡胶棒接触如图所示验电器金属球瞬间，电流方向由______（选填“a到b”或“b到a”）。

【答案】同种电荷相排斥；b到a。
【解析】[1]验电器的原理是利用同种电荷相互排斥。
[2]用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球a时，验电器也带上负电，即验电器的两个金属箔片上都带上了负电荷；带负电有多余电子，即连接的瞬间，电子从a到b移动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向b→a。
29．（2021·辽宁辽宁·中考真题）如图所示的运油车正在卸油，快速流出的油和油罐由于______现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是______（ 填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向______（填“向上”或 “向下”）。

【答案】摩擦起电；导体；向上。
【解析】[1]用摩擦的方法使物体带电叫摩擦起电，运油车卸油时，快速流出的油和油罐在摩擦过程中发生了摩擦起电现象，产生大量的静电。
[2]为防止发生事故，用一条“绳子”把运油车与静电消除器相连，将运油车上的电荷导入大地来消除静电，因此“绳子”芯应为导体。
[3]电子经静电消除器上的接地线流向大地，电流方向与电子定向移动的方向相反，所以接地线中的电流方向向上。
30．（2021·四川攀枝花·中考真题）有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，则甲物体带______电，乙物体带______电。
【答案】负；负。
【解析】[1][2]因为甲、乙、丙都是带电体，乙物体吸引丙物体，则乙物体和丙物体带异种电荷，因为丙物体带正电，所以乙物体带负电；因为甲物体排斥乙物体，说明甲物体和乙物体带同种电荷，因为乙物体带负电，所以甲物体带负电。
31．（2021·湖北湖北·中考真题）打出租车时，小丽的手在刚触车门时被“电”了一下，这常常是因为汽车在行驶过程中与空气______而带电引起的。小丽坐在车上，以司机为参照物，她是______ （选填“运动”或“静止”）的。
【答案】摩擦；静止。
【解析】[1]汽车行驶过程中与空气摩擦，产生摩擦起电现象，从而带了电，所以手刚触车门就被“电”了一下。
[2] 小丽坐在车上，以司机为参照物，乘客与司机的位置没有发生变化，因此是静止的。
32．（2021·吉林·中考真题）用豆浆机做豆浆时，能闻到浓浓的豆浆香味，这是___________现象；豆浆机工作时加热和打浆能够交替进行，说明加热器和电动机的连接方式是___________。
【答案】扩散；并联。
【解析】[1]能闻到浓浓的豆浆香味，是扩散现象，豆浆的分子在不停地无规则运动。
[2]豆浆机的加热和打浆是交替进行的，显然电热器和电动机在工作时互不影响，即为并联连接。
33．（2021·安徽中考真题）原子是构成物质的一种微粒，借助外部能量，可以使外层电子从原子脱离，原子失去电子后成为带______（选填“平或负”）电的粒子。
【答案】正。
【解析】原子借助外部能量，可以使外层电子从原子脱离，原子失去电子后，因缺少电子带正电。
34．（2021·黑龙江中考真题）有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与C一定能相互_______。
【答案】负；吸引。
【解析】[1][2]电荷间的作用规律是：同种电荷相互排斥，异种电荷互相吸引；A、B两个带电体，若A与B相互排斥，说明A和B带同种电荷；而A又与带正电的C相互吸引，那么A一定带负电；则B也带负电，故带负电的B与带正电的C相互吸引。
35．（2021·重庆中考真题）如图所示，是歼20战机与加油机空中加油的情景，歼20战机相对加油机是___________（选填“静止”或“运动”）的；由于飞机与空气发生___________而带上了大量的电荷，加油时有燃烧的危险，所以机体上装有尖端放电器。

【答案】静止；摩擦起电（或摩擦）。
【解析】[1]空中加油时，歼20战机相对于加油机的位置没有改变，故歼20战机相对加油机是静止的。
[2]飞机与空气的原子核对电子束缚能力不同，在飞行过程中，飞机与空气发生摩擦使电子发生转移会使飞机带上电荷，为避免加油时放电而发生危险，机体上装有尖端放电器。
36．（2021·云南中考真题）如图甲所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属箔片张开，则金属箔片和橡胶棒带__________（选填“同种”或“异种”）电荷。如图乙所示，根据图中的电流方向，可以判断通电螺线管左端的磁极是__________极。

【答案】同种；S。
【解析】[1]用毛皮摩擦过的橡胶棒带负电，接触验电器的金属球，两片金属箔片由于都得到电子，带上同种电荷而张开，所以金属箔片和橡胶棒带有同种电荷。
[2]电流从螺线管的左端流入，右端流出，根据螺线管的线圈绕向，再利用安培定则即可确定螺线管的左端为S极，右端为N极。
37．（2021·湖北中考真题）如图所示电路，灯泡L1、L2的连接方式是___________ （ 选填“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。

【答案】串联；L2短路。
【解析】[1]电压表看作是断路，电流表看作是通路，如图所示，两灯泡首位相连，连接方式是串联。
[2]因为电路是一个串联电路，电流表有示数，说明电路发生了短路，电压表示数为零，说明是并联在电压表之内的电路发生了短路，可能是L2短路。
三、作图题
38．（2021·贵州安顺·中考真题）如图所示塑料杯中盛有适量水，在杯底开一小孔，水能竖直流下（图中虚线所示）一带电玻璃棒靠近细小水流（始终不接触），请用实线画出此时水流的路径。

【解析】带电体具有吸引轻小物体的性质，带电玻璃棒靠近细小水流时，小水流被吸引，水流的路径向玻璃棒一侧发生偏转，如图所示：

39．（2021·四川凉山彝族自治州·中考真题）如图，将铜丝、铁丝插入菠萝中，便成了水果电池。一根软导线在纸筒A上绕制成螺线管，导线两端接在电池两极上，螺线管产生的磁场使小磁针静止在如图所示状态。图中已标出电路中电子定向移动的方向。

（1）标出电池正、负极（在图中横线上填“+”或“-”符号）；（____）
（2）画出纸筒A上导线的绕向并形成闭合电路。 （____）
【解析】（1）[1]因为电流的方向与电子定向移动的方向相反，同时电流从电源的正极出发流向负极，据此可以判断左侧为电源正极，右侧为电源负极，如图所示：

（2）[2]因为小磁针北极指向右边，而磁针的方向为该位置磁感线的方向，所以可以判断出纸筒A的左侧为磁场的北极，右侧为磁场的南极，再根据右手螺旋定则，可以判断导线的绕线方式，如图所示：

四、解答题
40．（2021·吉林·中考真题）用塑料梳子在干燥的头发上摩擦几下，快速靠近桌面上的乒乓球，乒乓球便会向梳子方向滚来，请解释产生这种现象的原因。
【答案】见详解。
【解析】答：在干燥的头发上梳过的塑料梳子由于摩擦带了电，带电物体能吸引轻小物体，乒乓球是轻小物体，故被带电的梳子吸引。
41．（2021·广西中考真题）善于观察的小华发现：穿羽绒服很轻，但在天气干燥时有些羽绒服表面容易吸附灰尘而变脏，请用物理知识解释羽绒服轻及容易吸附灰尘的原因。
【答案】选用密度比较小的绒毛，经摩擦后带电，容易吸引灰尘。
【解析】羽绒服轻是因为选用密度比较小的绒毛，在体积一定时，质量小，而容易吸附灰尘的原因是因为天气干燥，羽绒服之间相互摩擦，后带电，能够吸引轻小的灰尘。
五、实验题
42．（2021·广西贺州·中考真题）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路进行实验：

（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；_______
（3）小明在连接电路时，开关应处于________（选填“闭合”或“断开”）状态；
（4）小明先将电流表接在所在的支路上，闭合开关，观察到灯发光，但灯不亮，电流表的示数为零，电路可能在的故障是_______（选填“灯断路”或“灯短路”）；
（5）排除故障后，他测出了支路上的电流，然后他把电流表依次接入电路分别测量出支路电流、干路电流，两次测得的结果都如图丙所示，则_______A、_______A．小明由此数据得出并联电路中干路电流和各支路电流的关系是________（写关系式即可）；
（6）本次实验的不足之处是：_______。
【答案】不相同；如图；断开；L1断路；0.2；1；I=I1+I2；仅有一组实验数据，结论不具有普遍性。
【解析】（1）[1]实验中，为得出普遍性的规律，选择两个小灯泡的规格应该是不相同的。
（2）[2]由图甲知，L1、L2并联，电流表与L1串联，故连接如下：

（3）[3]为保护电路，在连接电路时，开关应处于断开状态。
（4）[4]灯L1不发光，电流表的示数为零，可能是灯泡L1短路或断路造成的， 灯发光，说明电路故障是L1断路。
（5）[5][6][7]干路电流I大于支路电流I2，说明测量干路电流I使用了大量程，测量支路电流I2使用了小量程，大量程的分度值是0.1A，小量程的分度值是0.02A，因此干路电流为1A，支路电流I2为0.2A，则有0.8A+0.2A=1A
由此得出并联电路中干路电流和各支路电流的关系是：I=I1+I2。
（6）[8]本次实验只测了一组数据就得出结论，结论不具有普遍性，应更换灯泡测出多组实验数据，得出普遍性的结论。
43．（2021·四川成都市·中考真题）在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？实验小组进行了模拟设计。
（1）设计呼叫电路时，下列因素中，不需要考虑的是______；
A．护士工作很忙，要用多种信号提醒 B．能够确定呼叫发出的位置
C．呼叫信号强弱合适 D．值班室是否有护士值班
（2）小李同学以一个病房只有一张病床为例，设计了图所示的电路。该电路能不能达到呼叫目的？答：______；

（3）当一个病房有三张病床时，小杨同学设计的电路如下左图所示，小张同学设计的电路如下右图所示。对比这两个电路，下右图电路的优点是______；

（4）关于如图所示呼叫电路的器材选择，下列说法中，不合理的是______；
A．电源能长时间稳定供电 B．指示灯选用15W的节能灯
C．电铃额定功率不宜太大 D．病房开关必须安全且使用方便
（5）进一步讨论发现，图所示的呼叫电路还不够完善，应该继续改进。
【答案】D；能达到；能够确定发出呼叫的床位；B。
【解析】（1）[1]设计呼叫电路时，需要考虑：护士忙时，听不到呼叫声音或灯光提示，所以需要多种信号提醒；能够确定呼叫发出位置，以便护士准确确定哪里需要护理；呼叫强度太强或太弱，会导致干扰护士的工作或导致护士无法接收到信号。值班室应有护士值班，不用考虑此因素。故D选项正确。
（2）[2]图示电路，能达到呼叫目的，因为电路中的病房中任一开关闭合，值班室中的指示灯和电铃同时工作，提醒护士注意。
（3）[3]左图中，病房的任一开关闭合，灯和电铃都同时工作，护士不能准确确定需要护理的病人；右图中，各病房中的开关与对应的灯泡先并联，再与电铃串联，则某一开关闭合时，对应的灯泡及电铃会工作，护士能确定需要护理的病人的位置。
（4）[4]电源应能长时间稳定供电，以让灯和电铃保持正常工作；指示灯不选用15W的节能灯，其功率过大；电铃额定功率太大，则消耗电能过大，且铃声过大也不适宜；病房开关必须安全方便利于病人操作。故B正确。
