考点一家庭电路 1.家庭电路的组成部分:进户线→电能表→总开关→保险丝→用电器。2.家庭电路的连接:各种用电器是并联接入电路的,插座与灯座是并联的,控制各用电器工作的开关与用电器是串联的。3.家庭电路各部分的作用:(1)低压供电线:家庭电路有两条进户线,是从低压输电线上引下来的,一根叫火线,另一根叫零线,它们之间有220 V的电压。试电笔的使用:

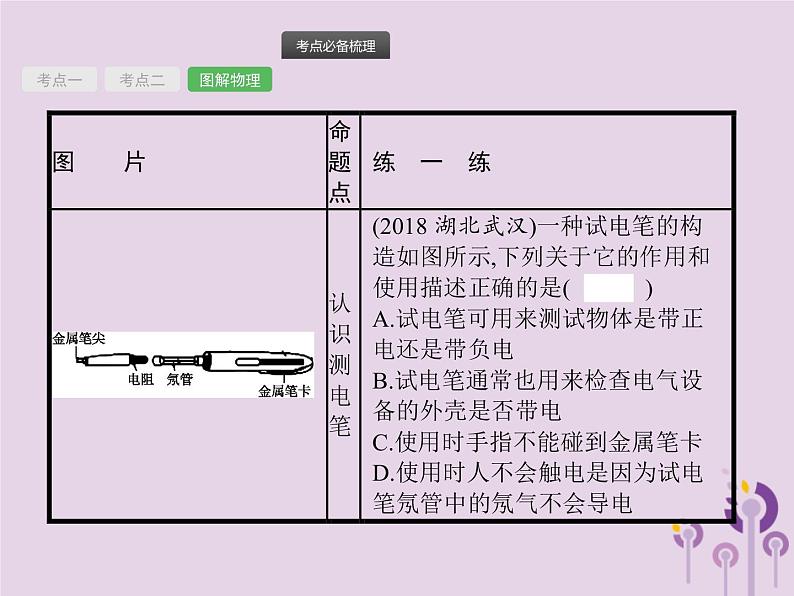

(2)电能表:安装在家庭电路的干路上,测量用户消耗的电能(电功)的仪表,电路总功率P实应不大于电能表的最大负荷功率P额。(3)闸刀开关(空气开关):总闸刀开关装在干路上,控制整个电路的通断,以便检测电路和更换设备。(4)保险丝:保险丝是由电阻率比较大、熔点比较低的铅锑合金制成,当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝熔断,自动切断电路,起到保护电路的作用。(5)插座:并联在家庭电路中,如图所示,具体接线情况: 1接零线;2接火线;3接地线;4接用电器的金属外壳;5接用电部分的线路。

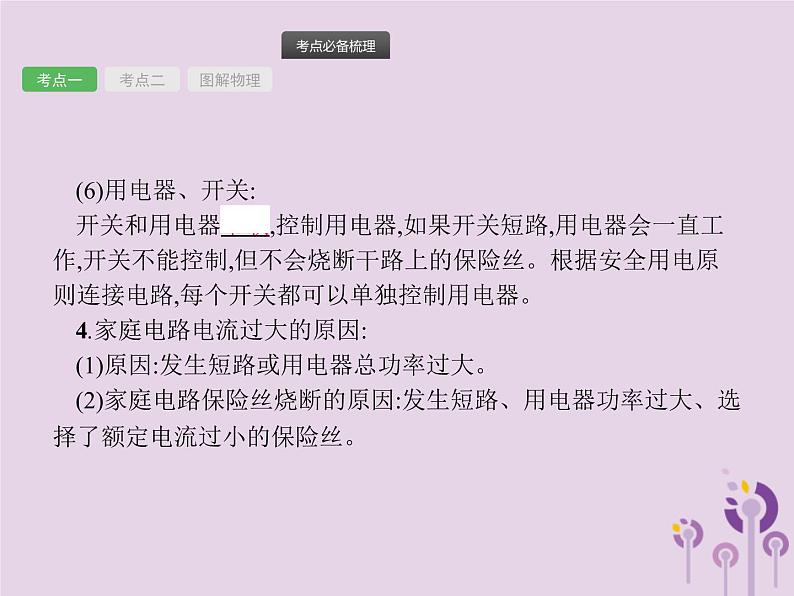

(6)用电器、开关:开关和用电器串联,控制用电器,如果开关短路,用电器会一直工作,开关不能控制,但不会烧断干路上的保险丝。根据安全用电原则连接电路,每个开关都可以单独控制用电器。4.家庭电路电流过大的原因:(1)原因:发生短路或用电器总功率过大。(2)家庭电路保险丝烧断的原因:发生短路、用电器功率过大、选择了额定电流过小的保险丝。

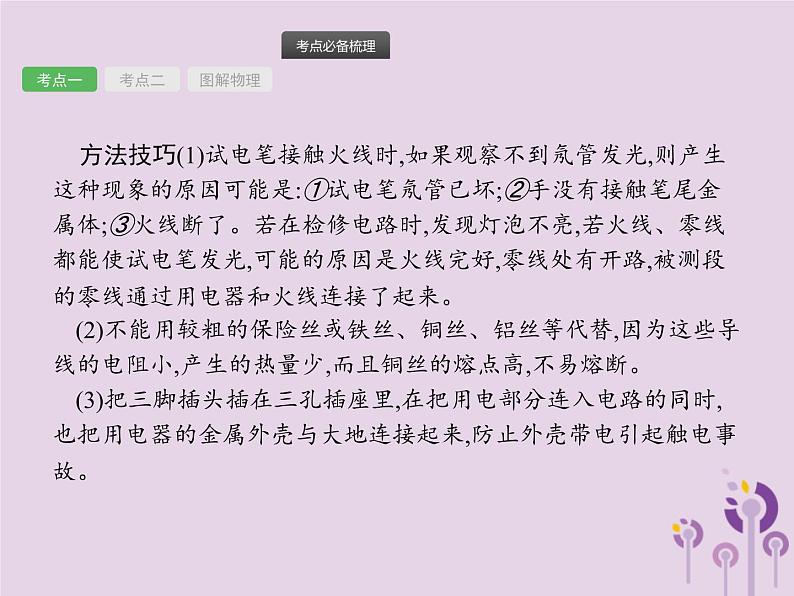

方法技巧(1)试电笔接触火线时,如果观察不到氖管发光,则产生这种现象的原因可能是:①试电笔氖管已坏;②手没有接触笔尾金属体;③火线断了。若在检修电路时,发现灯泡不亮,若火线、零线都能使试电笔发光,可能的原因是火线完好,零线处有开路,被测段的零线通过用电器和火线连接了起来。(2)不能用较粗的保险丝或铁丝、铜丝、铝丝等代替,因为这些导线的电阻小,产生的热量少,而且铜丝的熔点高,不易熔断。(3)把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用电器的金属外壳与大地连接起来,防止外壳带电引起触电事故。

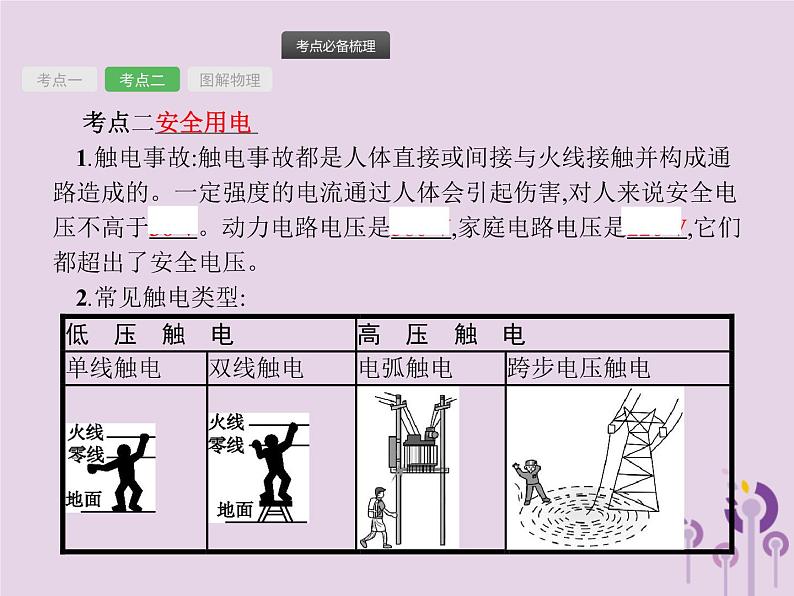

考点二安全用电 1.触电事故:触电事故都是人体直接或间接与火线接触并构成通路造成的。一定强度的电流通过人体会引起伤害,对人来说安全电压不高于36 V。动力电路电压是380 V,家庭电路电压是220 V,它们都超出了安全电压。  2.常见触电类型:
3.安全用电原则:不接触低压带电体,不靠近高压带电体,不弄湿用电器,不损坏绝缘层。4.生活中安全用电常识:(1)对于人体安全的电压是不高于36 V;  (2)不接触火线,有金属外壳的用电器要将金属外壳接地;(3)高大建筑要安装避雷针,防止雷击;(4)不靠近高压线路,防止发生高压电弧触电或跨步电压触电;(5)有人一旦触电或家庭电路发生火灾都要立即切断电源,绝对不能在未断开电源之前用水来扑灭火灾。5.螺丝口灯泡的连接,应将螺口灯泡的灯头接开关,与火线相连,螺旋一侧接零线。
考法1家庭电路的组成 典题1请用笔画线表示导线,将图中的电灯、开关和插座接入家庭电路中。
对应练1(2018江西模拟)如图是北京某同学家的家庭电路的部分电路图,下列说法中正确的是 ( A　)A.家庭电路中使用的是交流电,电压是220 V,频率是50 HzB.丁灯的安装及开关的连接是错误的C.两孔插座和三孔插座的连接都是正确的D.用试电笔正确接触M和N点时,试电笔的氖管均不发光
对应练2“从生活走向物理,从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断下图中不正确的是(　B　)A.图中的三孔插座对应用电器的三脚插头,插头上最上面的那条导线与用电器的外壳相连B.只要拿着试电笔接触火线,其内部的氖管就会发光C.图中带开关的灯泡和三孔插座的接法是错误的D.图中的灯泡、两孔插座是并联关系
典题2(2016甘肃兰州)关于家庭电路和用电安全,下列说法不正确的是(　　)A.使用试电笔时,手不能接触试电笔的金属体B.更换灯泡时,应先断开开关C.空气开关跳闸,可能是电路中出现了短路D.卫生间应该安装有防水盖的插电盒开关
思路导引审——通读题干,明确此题主要考查安全用电方面的知识。↓析——正确使用试电笔时,手要触及笔尾的金属部分;更换灯泡时先断开开关,避免触电事故;空气开关“跳闸”说明电路中电流过大,家庭电路电流过大的原因:短路、用电器总功率过大;水是导体,卫生间若不安防水盖的开关,容易触电。↓判——通过以上分析可知,选项B、C、D正确,错误的是A。答案:A
对应练3(2018山东枣庄)在生活中,我们有时会遇到以下几种情况,在下述情况中可能引起家庭电路中空气开关跳闸的是( A　)①电路中增加大功率的用电器;②插座中的两个线头相碰;③开关中的两个线头相碰;④户外输电线绝缘皮破损。A.①和②B.②和③C.①和③D.②和④
解析: ①电路中增加了大功率用电器,会导致用电器的总功率过大,电流过大,引起家庭电路中空气开关跳闸;②插座中的两个线头相碰,会造成电路短路,从而造成电流过大,引起家庭电路中空气开关跳闸;③开关中的两个线头相碰,会导致开关无法控制用电器,用电器将一直工作,但不会导致电流过大,不会引起家庭电路中空气开关跳闸;④户外输电线绝缘皮破损,不会引起家庭电路中的电流过大,不会引起家庭电路中空气开关跳闸。可见,可能引起家庭电路中空气开关跳闸的是①②。
对应练4(2018江苏泰州)如图所示为某家庭卫生间电路,电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用试电笔测试三孔插座的左右两孔,氖管都发光,发现有一根熔丝熔断了。下列分析不合理的是( B　)A.一定是零线上的熔丝熔断了B.断开S1、S2,再用试电笔检测三孔插座的左右两孔,氖管都发光C.只断开S1,再用试电笔检测开关S1的两个接线柱,氖管都发光D.只断开S2,再用试电笔检测开关S1的两个接线柱,氖管都发光
解析: 在插上洗衣机(开关未闭合)的插头前,电灯和电热器都在正常工作,在插上洗衣机(开关未闭合)的插头,所有用电器都停止工作,说明电路中干路上有断路,试电笔测试插座的两孔,氖管都发光,说明两孔与火线是连通的,故只可能是零线断了,故A合理;断开S1、S2,再用测电笔检测三线插座的左右两孔,只有右孔与火线相连,氖管发光,左孔与火线不相连,氖管不会发光,故B不合理;只断开S1,开关S1的上接线柱与火线相连,测电笔的氖管发光,开关S1的下接线柱通过电热器与火线相连,测电笔的氖管发光,故C合理;只断开S2,开关S1的上接线柱与火线相连,测电笔的氖管发光,开关S1的下接线柱通过灯丝与火线相连,测电笔的氖管发光,故D合理。
1.(2018青海西宁)“珍爱生命,安全用电”是同学们日常生活中必须具备的安全意识。在家庭电路中,为了防止触电,必把用电器的开关装在火　线上;当发现家用电器或电线失火时,必须先切断　电源,然后再救火。
解析: 用电器的开关装在火线上,接触用电器时,可以断开开关,切断火线,防止接触用电器发生触电事故。发现家用电器或电线失火时,必须先切断电源,然后再救火,以防触电事故发生。
2.(2017甘肃兰州)傍晚小明卧室的灯突然灭了,但客厅的灯正常发光,对此现象下列分析正确的是(　A　)A.小明卧室的照明电路发生了断路B.小明卧室的灯泡发生了短路C.他家工作电器的总功率过大D.可能是进户线断了
解析: 卧室的灯与客厅的灯并联,是互不影响的,所以,卧室的照明电路发生了断路时,卧室的灯熄灭,客厅的灯仍正常发光,故A正确;若卧室的灯泡发生了短路,家中的保险丝会熔断,则所有房间均会断电,客厅的灯不会发光,故B错误;他家工作电器的总功率过大,家中的保险丝会熔断,则所有房间均会断电,客厅的灯不会发光,故C错误;若进户线断了,整个家庭电路都没有电,所有电灯都不会亮,故D错误。
3.下列有关家庭电路的说法中正确的是( B　)A.空气开关跳闸时,一定是某处出现了短路B.电灯开关应串接在火线与电灯之间C.家庭电路中的用电器都是串联的D.电能表测量的是家用电器的总功率
4.(2018甘肃兰州诊断)以下符合安全用电的是( D　)A.在高压输电线下放风筝B.用正在充电的手机打电话C.发现有人触电后,立即用手去拉D.电冰箱的金属外壳要接地
解析: 在高压输电线下放风筝,易触电,A不正确;用正在充电的手机打电话,易引起爆炸,B错误;发现有人触电后,应关闭电闸后用干燥的木棒拨开触电的人,C不正确;电冰箱的金属外壳要接地,符合安全用电要求,D正确。
5.(2016甘肃省卷)请将两个标有“220 V　40 W”的灯L1、L2连接在家庭电路的电路图中,要求开关S控制两盏灯,S闭合后两盏灯都能正常发光。
解析: 两盏灯并联,且只用一个开关控制,则开关应接在干路上;同时注意火线首先过开关再进入灯泡。
