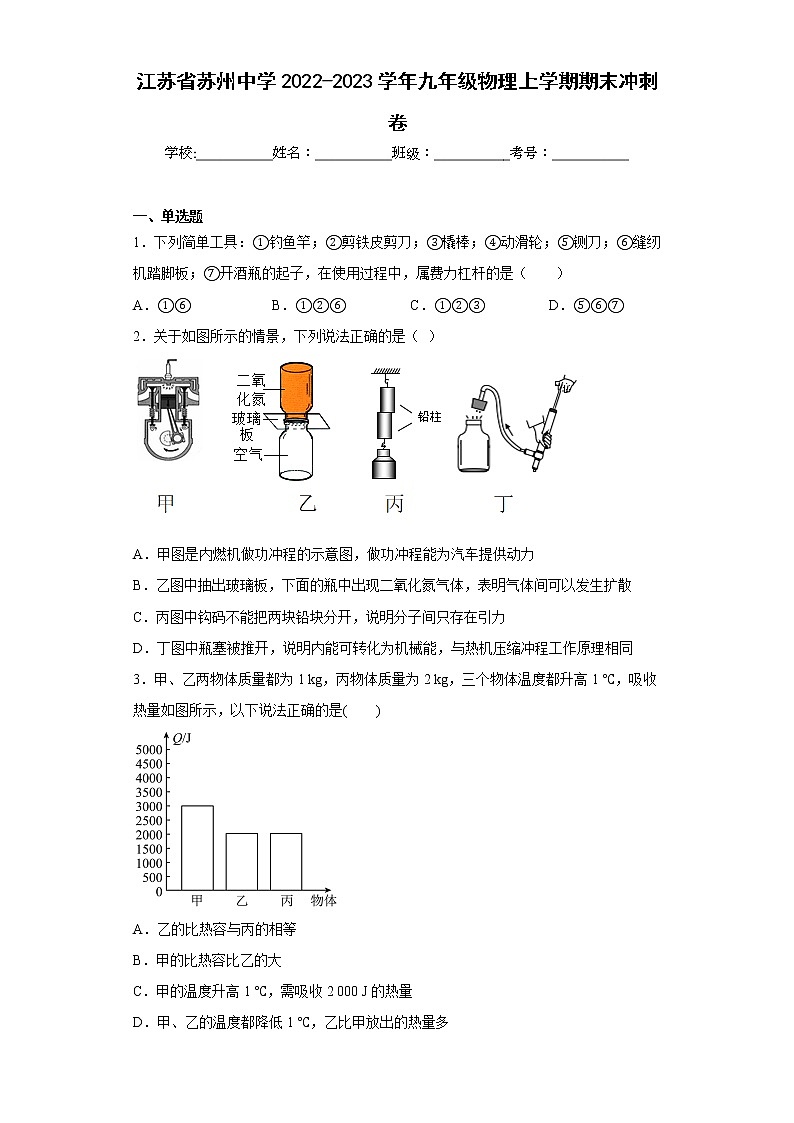

江苏省苏州中学2022-2023学年九年级物理上学期期末冲刺卷

这是一份江苏省苏州中学2022-2023学年九年级物理上学期期末冲刺卷，共29页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题，简答题等内容，欢迎下载使用。
江苏省苏州中学2022-2023学年九年级物理上学期期末冲刺卷
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列简单工具：①钓鱼竿；②剪铁皮剪刀；③橇棒；④动滑轮；⑤铡刀；⑥缝纫机踏脚板；⑦开酒瓶的起子，在使用过程中，属费力杠杆的是（　　）
A．①⑥ B．①②⑥ C．①②③ D．⑤⑥⑦
2．关于如图所示的情景，下列说法正确的是（  ）

A．甲图是内燃机做功冲程的示意图，做功冲程能为汽车提供动力
B．乙图中抽出玻璃板，下面的瓶中出现二氧化氮气体，表明气体间可以发生扩散
C．丙图中钩码不能把两块铅块分开，说明分子间只存在引力
D．丁图中瓶塞被推开，说明内能可转化为机械能，与热机压缩冲程工作原理相同
3．甲、乙两物体质量都为1 kg，丙物体质量为2 kg，三个物体温度都升高1 ℃，吸收热量如图所示，以下说法正确的是(　　)

A．乙的比热容与丙的相等
B．甲的比热容比乙的大
C．甲的温度升高1 ℃，需吸收2 000 J的热量
D．甲、乙的温度都降低1 ℃，乙比甲放出的热量多
4．图是演示物体具有惯性的实验装置，有关现象及其分析中错误的是（   ）

A．木片飞出后下落木片受重力的作用
B．弹簧片被压弯力可以改变物体的形状
C．弹簧片打击木片，木片飞出去物体间力的作用是相互的
D．弯曲的弹簧片释放后以一定的速度打出木片弹性势能转化为动能
5．如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其做匀速直线运动两次拉动同一块得到的s-t图象分别是图乙中的图线①、②，两次对应的弹簧测力计示数分别为F1、F2，两次拉力的功率分别为P1、P2，则（　　）

A．F1=F2 P1>P2 B．F1>F2 P1>P2
C．F1F2 P1=P2

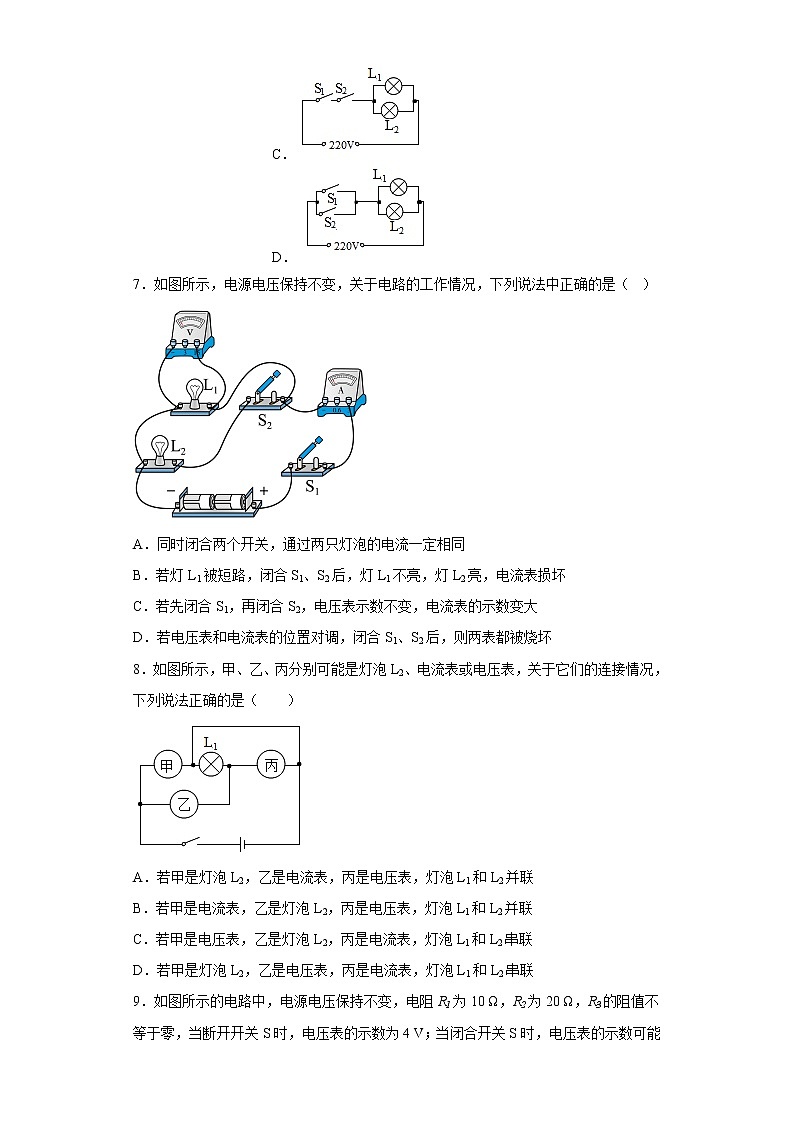

6．青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（　　）

A． B． C． D．
7．如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（   ）

A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大
D．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏
8．如图所示，甲、乙、丙分别可能是灯泡L2、电流表或电压表，关于它们的连接情况，下列说法正确的是（　　）

A．若甲是灯泡L2，乙是电流表，丙是电压表，灯泡L1和L2并联
B．若甲是电流表，乙是灯泡L2，丙是电压表，灯泡L1和L2并联
C．若甲是电压表，乙是灯泡L2，丙是电流表，灯泡L1和L2串联
D．若甲是灯泡L2，乙是电压表，丙是电流表，灯泡L1和L2串联
9．如图所示的电路中，电源电压保持不变，电阻R1为10 Ω，R2为20 Ω，R3的阻值不等于零，当断开开关S时，电压表的示数为4 V；当闭合开关S时，电压表的示数可能是（　　）

A．4 V B．5 V C．6 V D．7 V
10．小明在做电学实验时，连成的电路如图所示，已知他所使用的电流表量程为0～0.6 A，电压表量程为0～3 V，滑动变阻器的最大阻值为50 Ω，灯泡标有“5V 2.5W”，电源电压为6V且保持不变．若不计温度对电阻的影响，开关S闭合后，在实验操作正确的情况下，为保证各电路元件不损坏，下列说法中正确的是

A．电流表的最大示数是0.6 A
B．灯两端的最小电压是1V
C．滑动变阻器阻值的变化范围2～10Ω
D．滑动变阻器消耗的最小电功率为0 W
11．如图甲所示电路中，R为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。下列说法正确的是（　　）

A．电源电压为3V B．电压表的最大示数为2V
C．整个电路功率变化了0.1W D．电流表的示数变化了0.4A

二、多选题
12．如图圆圈为电流表或电压表，S闭合后两灯均能发光，各表均有示数．下列说法正确（ ）

A．①③电流表 ②④电压表 B．①④电流表②③电压表
C．①②④电流表③电压表 D．①②③电流表④电压表

三、填空题
13．（1）在国际单位制中，电压的单位是______，简称______，符号为 ______。
（2）换算关系：1kV=_______V；1V=______mV。
14．如图，小明用100N的拉力将重为180N的物体匀速提升2m，此过程中有用功为______，额外功为______，滑轮组的机械效率为______。

15．在疫情防控期间，消毒车为街道喷洒消毒液的情景。当消毒车匀速行驶时，它的动能将______（填“变大”、“变小”或“不变”）。研究表明，中药对“新冠病毒”肺炎的治疗是有效的，在煲中药的过程中，通过______的方式改变中药的内能。
16．如图所示，B是一个被销钉锁住的活塞，气缸A密封有少量空气，气缸内气压小于外界大气压，C是一支温度计.若活塞与气缸壁之间没有摩擦，当把销钉K拔出后，将观察到活塞向左移动，温度计的示数______（选填“变大”、“变小”或“不变”），原因是____________________．

17．艾灸是中华医学的瑰宝，利用艾条燃烧产生的热量刺激人体穴位，能够达到防病治病的目的。如图艾灸过程中是通过_____方式改变人体内能的。若一根质量为的艾条，完全燃烧能放出的热量，则该艾条的热值为_____。

18．如图甲所示的装置，A 是重 15N 的空吊篮，绳子 B 和 C 能承受的最大拉力分别为 100N 和 50N，质量为 50kg 的小明同学将 A 提升到高处，施加的拉力 F 随时间变化关系如图乙所示，A 上升的速度随时间变化关系如图丙所示，忽略绳重及摩擦，则第 2s 内拉力 F 的功率为______W，动滑轮重为______N，此装置提升货物的最大机械效率为______％。

19．小彬用图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3V，电阻为R1=30Ω，R2=20Ω，两气球相同。闭合开关后，密闭烧瓶内等量的空气被加热，他观察到______（选填“甲”或“乙”）气球先鼓起来。电路通电1min，R2产生的热量为______J。

20．如图甲所示电路，电源电压恒定不变。电流表的量程为0-0.6A，电压表量程为0-15V，只闭合开关S1，滑动变阻器R1的滑片从最右端向左滑动直至小灯泡L正常发光；保持滑动变阻器R1的滑片不动，只闭合开关S2，在变阻器可调范围内调节滑动变阻器R2的滑片，两次实验电流表示数与电压表示数的关系图像如图乙所示，则电源电压为______V，滑动变阻器R1的最大阻值为______Ω，小灯泡L的额定功率为______W。

21．家里某用电器发生短路时，保险丝会立即熔断，可用下列方法进行检测．如下图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1，若L正常发光，说明 L1________；只闭合S、S2，若L发出暗红色的光（发光不正常），说明 L2_________．（均选填“正常”、“短路”或“开路”）．

22．甲、乙两地之间沿直线架设了两条输电线，输电线的线芯用铜导线，是为了减少因电流的________效应而损失的电能。已知每条输电线每千米的电阻为0.2Ω，现输电线在某处发生了短路，为了确定短路的位置，检修员在甲地将电流表接入如图所示的电路，电压表应接在_________（选填“AB”或“CD”）两点之间：若电压表和电流表的示数分别为4V和0.5A，则短路的位置距离甲地______________km。


四、作图题
23．如图所示，硬质杠杆AOB上挂一重物G，O为支点，请你在杠杆AOB上作出使重物在图示位置静止时的最小力F及力臂L；
( )

24．如图为一握力计的电路示意图，一定值电阻R0及电表未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，请在图虚线框中填入定值电阻和电表的符号。

25．单轮平衡车的电路部分安装电源开关S1和压力开关S2，当手动闭合S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，平衡车才开始运动。请根据上述要求将电路图连接完整。


五、实验题
26．在“探究杠杆的平衡条件”的实验中：

(1)在做实验前，杠杆静止在如图甲所示的位置，此时杠杆_______（选填“平衡”或“不平衡”）。下一步的操作应该将图甲右边的平衡螺母向_________（选填“左”或“右”）调节，使杠杆在水平位置平衡，这样做是为了在实验中便于__________。
(2)小明同学根据图乙的操作进行实验，记录数据如下表。根据实验数据分析，可得出杠杆的平衡条件：_______。
次数




1
1
8
2
4
2
2
3
1
6
3
4
3
3
4

(3)保持图乙中左边钩码的个数和位置不变，在右端用弹簧测力计竖直向下拉杠杆。弹簧测力计从点向支点移动过程中（未到点），杠杆始终保持水平平衡，大致可以反映拉力的大小随它的力臂变化的关系的是： _________ 。
A． B．   C．  D．
(4)如丙图所示，另一小组的小红在实验中将弹簧测力计的拉环挂在杠杆右端，用力向下拉挂钩，读出弹簧测力计的示数。进行多次实验发现都不能满足杠杆平衡条件，原因是_________。
27．在探究“物体的重力势能与什么因素有关”时，小明提出了如下猜想：
猜想一：物体的重力势能可能与物体的质量有关；
猜想二：物体的重力势能可能与物体所在高度有关．
为此他设计了如图甲所示的实验装置．将两端开口、长约1m、粗细均匀的圆柱形玻璃管竖直固定在铁架台上，将粗细适宜的圆柱形泡沫塑料块置于玻璃管内O点处（塑料块与玻璃管内壁有适量的摩擦）；其他器材还有：刻度尺、一组系有细线的质量不等的钩码、用于调整泡沫塑料块回到O点位置的木棒（如图乙所示）．

请你帮助小明回答下列问题：
（1）探究“猜想二”时，应使用质量___________（选填“相同”或“不同”）的钩码从___________（选填“相同”或“不同”）的高度在玻璃管内由静止下落，去冲击O点的泡沫塑料块，然后用刻度尺分别测量______________，从而比较出重力势能的大小．
（2）设计探究“猜想一”的记录实验数据的表格．
( )
28．现有下列器材：学生电源（6V）、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、定值电阻（5Ω、10Ω、20Ω各一个）、滑动变阻器（100Ω 0.5A），开关和导线若干，利用这些器材探究“电流与电压、电阻的关系”，如图所示。
（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路（要求滑片向右滑时，电流表示数变大）。( )
（2）闭合开关前，滑动变阻器滑片应调节到_____端（选填“A”“B”），小敏同学探究电流跟电压的关系，他连好电路后闭合开关，移动滑动变阻器滑片P，电流表无示数，电压表有示数，则故障可能是_____。
（3）小敏同学排除故障后闭合开关，他调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流与电压不成正比，检查两电表均无故障，你认为可能的原因是_____。
U/V
0.5
1.0
1.5
2.0
2.5
I/A
0.14
0.24
0.34
0.44
0.54

（4）小敏同学接着探究电流跟电阻的关系，他依次接入5Ω、10Ω、20Ω三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数。实验中他接入5Ω、10Ω定值电阻时，两次电路的电流之比为_____。小敏根据实验数据，得到电流与电阻的关系，结论是：_____。在不改变电路连接的情况下，为完成整个实验，电压表示数的预设值范围为_____V。


六、计算题
29．假期，小兰和爸爸妈妈一起参加了一个家庭游戏活动活动要求是，家庭成员中的任意两名分别站在如图所示的木板上，恰好使木板水平平衡。（取g=9.8N/kg）
（1）若小兰和爸爸的质量分别为40kg和80kg，小兰站在距离中央支点2m的一侧，爸爸应站在距离支点多远处才能使木板水平平衡；
（2）若小兰和爸爸已经成功地站在了木板上，现在他们同时开始匀速相向行走，小兰的速度是0.5m/s，爸爸的速度是多大才能使木板水平平衡不被破坏？

30．如图甲所示，重为16N的物体A在拉力F的作用下，5s内匀速运动了0.5m，拉力做的功随时间变化的图像如图乙所示，物体A在水平桌面上运动时受到的摩擦阻力为物重G的0.25倍；求
（1）拉力F的功率；
（2）拉力F的大小；
（3）此滑轮组的机械效率。

31．小文同学从电视新闻看到超载车损坏公路和桥梁的报道后，心想为什么不在道路入口地面上设置一称重的检测设备呢？于是设计了一个称量车重的模拟电路，将载重量转化成电流表示数。如图甲所示。电路由电源、称重计（电流表、量程0~0.6A）、定值电阻R0，滑动变阻器R1、弹簧和开关组成。已知电源电压8V， 滑动变阻器R1长40cm、最大阻值 ，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有重物时，变阻器滑片指在上端，电流表示数是0.1A。

(1)定值电阻R0多大？
(2)最大载重时，该模拟电路的电流表示数多大？(保留二位小数)
(3)小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻R2=30Ω、R3=20Ω、R4=5Ω或R5=1Ω中哪个替换R0，替换后，最大称量时，电流表示数多大？（保留二位小数）。

七、简答题
32．如图甲是某品牌智能体重秤，图乙是它的电路结构图，为定值电阻，秤盘下方的电阻为压敏电阻，其阻值随所受压力大小的变化关系图像如图丙所示。已知电源电压为6V保持不变。
（1）压敏电阻R所受压力增大时，电压表的示数将 _______（选填“变大”“变小”或“不变”）；定值电阻在电路中的作用是 _______。
（2）体重为的小勇站在体重秤上时，电压表示数为，则R0的阻值是多少_______？
（3）若小华站在体重秤上，5s内完成了称量体重的过程，这段时间内体重秤消耗的电能是0.45J，则小华的体重为多少牛_______？


参考答案：
1．A
【分析】动力臂大于阻力臂的杠杆为省力杠杆；动力臂小于阻力臂的杠杆为费力杠杆；动力臂等于阻力臂的杠杆为等臂杠杆。
【详解】钓鱼竿和缝纫机的脚踏板动力臂小于阻力臂，是费力杠杆；撬棒、铡刀、酒瓶起子、剪铁皮的剪刀、动滑轮的动力臂大于阻力臂，是省力杠杆。
故选A。
2．A
【详解】A．图甲所示，进气门、排气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，内能转化为机械能，为汽车提供动力，故A正确；
B．乙图中，上方的二氧化氮气体密度大，抽去玻璃板后，两瓶中的气体逐渐混合，可能是扩散现象，但也可能是重力的作用，不能表明气体间可以发生扩散现象，故B错误；
C．丙图中，两个压紧的铅块能吊起钩码而不分开，是由于分子间存在引力，但分子间也存在斥力，故C错误；
D．丁图中，瓶内空气推开瓶塞，内能减少，温度降低，在这个过程中内能转化为机械能，与热机的做功冲程工作原理相同，故D错误。
故选A。
3．B
【详解】A.根据Q=cm△t，乙丙的质量和吸收的热量相同，比热容与温度变化成反比，乙的温度变化小，乙的比热容比丙的大，A错误；
B. 根据Q=cm△t，甲乙质量相等，温度变化相同，比热容与吸收热量成正比．甲吸收热量比乙多，因此甲的比热容与乙的大，B正确；
C. 从图像看出，甲的温度升高1℃，需吸收3000J的热量，C错误；
D.根据B选项分析，甲、乙的温度都降低1℃，甲比乙放出的热量多，D错误；
4．C
【详解】A．地球上的一切物体都要受到重力作用，木片飞出后下落是因为木片受重力的作用，故A正确，A不符合题意；
B．弹簧片被压弯说明了力可以改变物体的形状，故B正确，B不符合题意；
C．弹性钢片打击小木片时，小木片受到力的作用，在力的作用下小木片飞出去，小木片的运动状态发生改变，这说明：力可以改变物体的运动状态，故C错误，C符合题意；
D．弯曲的弹簧片释放后以一定的速度打出木片，此时弹性势能转化为动能，故D正确，D不符合题意。
故选C。
5．A
【详解】木块2次都作匀速直线运动，拉力都等于摩擦力，木块对水平面的压力和接触面的粗糙程度都不变，则摩擦力不变，则2次拉力相等；由图乙可知，图线①的速度大于图线②，由

可知，P1>P2，故BCD不符合题意，A符合题意。
故选A。
6．C
【详解】由题，灯只能在夜间有声才能亮，所以两个开光应该串联，因为坏的灯泡不影响其他灯泡，所以灯泡并联，故ABD不符合题意，C符合题意。
故选C。
7．C
【详解】A．同时闭合两个开关，两灯并联，由并联电路电压的规律，两灯电压相同，两灯的规格不一定相同电阻不一定相同，由欧姆定律

可知，通过两只灯泡的电流不一定相同，故A错误；
B．若灯L1被短路，闭合S1、S2后，则灯L2也会短路，灯L2不亮，造成电流表损坏和电源短路，故B错误；
C．若先闭合S1，为L1的简单电路，电压表测电源电压，电流表测L1的电流；再闭合S2，两灯并联，电压表测电源电压，则电压表示数不变；而此时电流表测干路电流，根据并联电路电流的规律，电流表的示数变大，故C正确；
D．若电压表和电流表的位置对调，电压表串联在电路中，电流表与L1并联，因电压表内阻很大，电路的电流很小，两表都不会被烧坏，故D错误。
故选C。
8．A
【详解】A．若甲是灯泡L2，乙是电流表，丙是电压表，电流从电源正极流出，流过开关，然后分成两股电流，一部分流过灯泡L2，另一部分电流流过电流表、灯泡L1，最后汇总，流回负极，则灯泡L1和L2并联，A正确；
B．若甲是电流表，乙是灯泡L2，丙是电压表，那么电流从电源正极流出，流过开关，接着不会流过灯泡L2，而是流过电流表，最后回负极，这将形成电源短路，B错误；
C．若甲是电压表，乙是灯泡L2，丙是电流表，那么电流从电源正极流出，流过开关，然后流过灯泡L2，这时电流不会再流向灯泡L1，而是流过电流表，最后回负极，这时灯泡L1被短路，C错误；
D．若甲是灯泡L2，乙是电压表，丙是电流表，那么电流从电源正极流出，流过开关，流过灯泡L2，这时电流不会再流过灯泡L1，而是直接回负极，灯泡L1被短路，D错误。
故选A。
9．B
【详解】当S断开时，由电阻R1、R2和R3组成串联电路，电压表测R2两端电压；电源的电压为
U=IR=I(R1+R2+R3)
①
当S闭合时，电阻R1被短路，R2、R3组成串联电路；电源的电压为

②
联立①②解得

当R3→0时，U2'=6V
当 时，U2'=4V
所以S闭合后电压表取值范围为4V
