初中物理中考复习 中考物理总复习系列23作图专题

这是一份初中物理中考复习 中考物理总复习系列23作图专题，共11页。

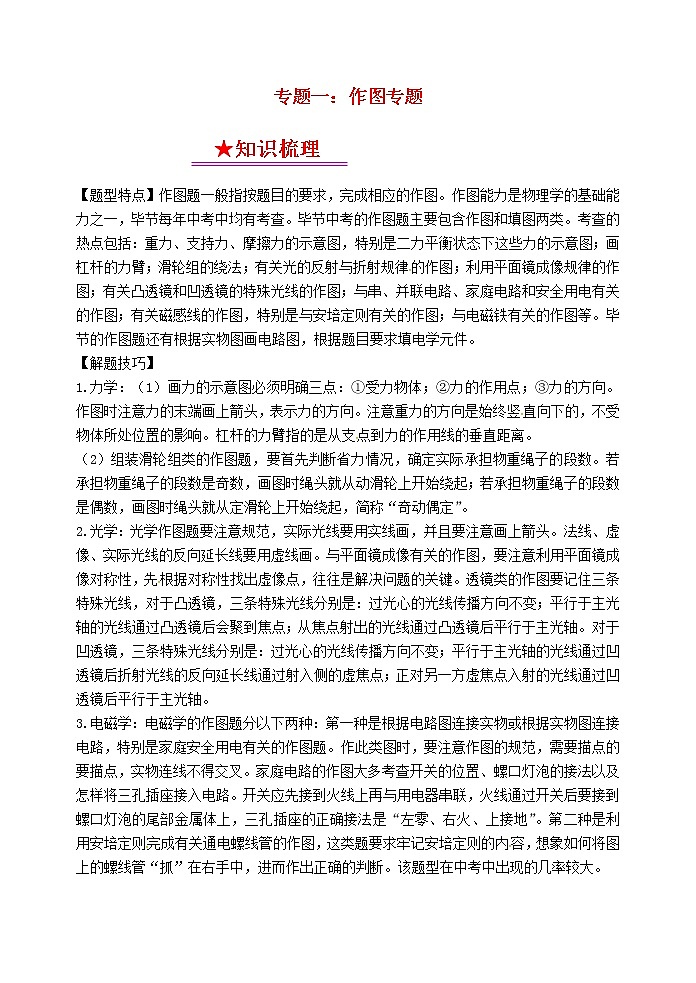

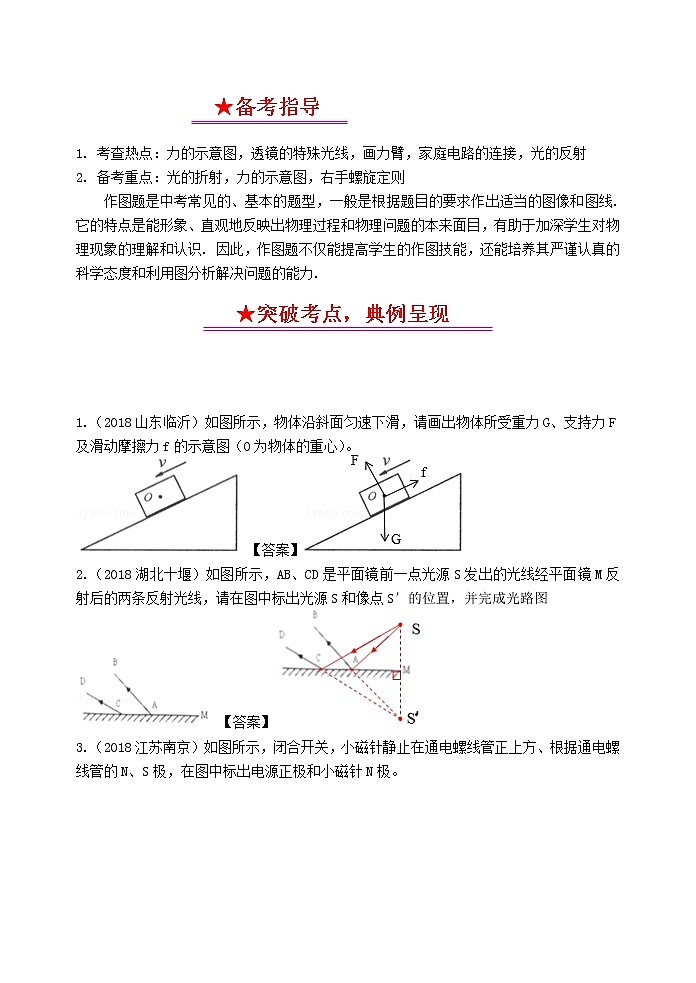

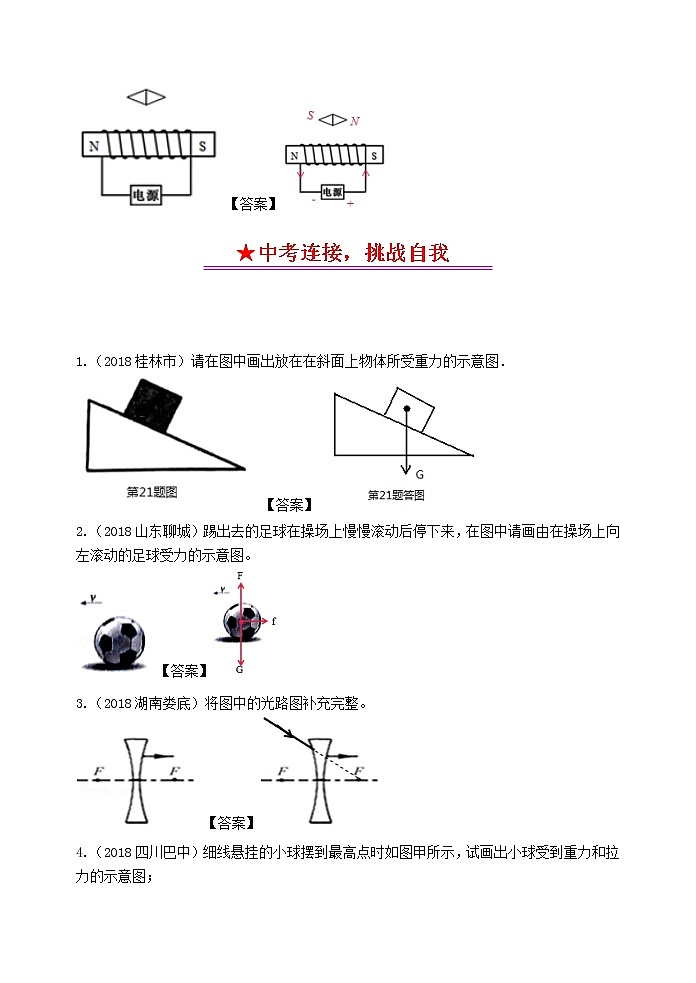

专题一：作图专题【题型特点】作图题一般指按题目的要求，完成相应的作图。作图能力是物理学的基础能力之一，毕节每年中考中均有考查。毕节中考的作图题主要包含作图和填图两类。考查的热点包括：重力、支持力、摩擦力的示意图，特别是二力平衡状态下这些力的示意图；画杠杆的力臂；滑轮组的绕法；有关光的反射与折射规律的作图；利用平面镜成像规律的作图；有关凸透镜和凹透镜的特殊光线的作图；与串、并联电路、家庭电路和安全用电有关的作图；有关磁感线的作图，特别是与安培定则有关的作图；与电磁铁有关的作图等。毕节的作图题还有根据实物图画电路图，根据题目要求填电学元件。【解题技巧】1.力学：（1）画力的示意图必须明确三点：①受力物体；②力的作用点；③力的方向。作图时注意力的末端画上箭头，表示力的方向。注意重力的方向是始终竖直向下的，不受物体所处位置的影响。杠杆的力臂指的是从支点到力的作用线的垂直距离。 （2）组装滑轮组类的作图题，要首先判断省力情况，确定实际承担物重绳子的段数。若承担物重绳子的段数是奇数，画图时绳头就从动滑轮上开始绕起；若承担物重绳子的段数是偶数，画图时绳头就从定滑轮上开始绕起，简称“奇动偶定”。 2.光学：光学作图题要注意规范，实际光线要用实线画，并且要注意画上箭头。法线、虚像、实际光线的反向延长线要用虚线画。与平面镜成像有关的作图，要注意利用平面镜成像对称性，先根据对称性找出虚像点，往往是解决问题的关键。透镜类的作图要记住三条特殊光线，对于凸透镜，三条特殊光线分别是：过光心的光线传播方向不变；平行于主光轴的光线通过凸透镜后会聚到焦点；从焦点射出的光线通过凸透镜后平行于主光轴。对于凹透镜，三条特殊光线分别是：过光心的光线传播方向不变；平行于主光轴的光线通过凹透镜后折射光线的反向延长线通过射入侧的虚焦点；正对另一方虚焦点入射的光线通过凹透镜后平行于主光轴。3.电磁学：电磁学的作图题分以下两种：第一种是根据电路图连接实物或根据实物图连接电路，特别是家庭安全用电有关的作图题。作此类图时，要注意作图的规范，需要描点的要描点，实物连线不得交叉。家庭电路的作图大多考查开关的位置、螺口灯泡的接法以及怎样将三孔插座接入电路。开关应先接到火线上再与用电器串联，火线通过开关后要接到螺口灯泡的尾部金属体上，三孔插座的正确接法是“左零、右火、上接地”。第二种是利用安培定则完成有关通电螺线管的作图，这类题要求牢记安培定则的内容，想象如何将图上的螺线管“抓”在右手中，进而作出正确的判断。该题型在中考中出现的几率较大。1. 考查热点：力的示意图，透镜的特殊光线，画力臂，家庭电路的连接，光的反射2. 备考重点：光的折射，力的示意图，右手螺旋定则作图题是中考常见的、基本的题型，一般是根据题目的要求作出适当的图像和图线. 它的特点是能形象、直观地反映出物理过程和物理问题的本来面目，有助于加深学生对物理现象的理解和认识. 因此，作图题不仅能提高学生的作图技能，还能培养其严谨认真的科学态度和利用图分析解决问题的能力. 1.（2018山东临沂）如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。 【答案】2.（2018湖北十堰）如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S′的位置，并完成光路图 【答案】3.（2018江苏南京）如图所示，闭合开关，小磁针静止在通电螺线管正上方、根据通电螺线管的N、S极，在图中标出电源正极和小磁针N极。 【答案】 1.（2018桂林市）请在图中画出放在在斜面上物体所受重力的示意图． 【答案】2.（2018山东聊城）踢出去的足球在操场上慢慢滚动后停下来，在图中请画由在操场上向左滚动的足球受力的示意图。 【答案】 3.（2018湖南娄底）将图中的光路图补充完整。 【答案】4.（2018四川巴中）细线悬挂的小球摆到最高点时如图甲所示，试画出小球受到重力和拉力的示意图； 【答案】5.（2018•青岛）物体A、B一起在水平面上向右做匀速直线运动，请画出A的受力示意图【答案】6.（2018·贵阳）如图所示，水平向右做匀速直线运动的平板小车右端放置一小木块，当使小车突然停止运动，木块滑出小车。请你作出：（1）木块滑出小车前受重力的示意图：（2）木块从离开小车到落地这一过程的运动轨迹。【答案】7.（2018云南省昆明市）完成图中经过凸透镜后的两条光线。【答案】8.（2018贵州黔三州）画出图中S发出的光线经平面镜反射后过P点的光路。【答案】9.（2018河南省）如图10所示，一玻璃三棱镜的横截面为等腰直角三角形ABC。一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出。请画出这个传播过程的光路图。 【答案】 10.（2018山东德州）如图，光源S发出的一条光经墙上的平面镜反射后，射入游泳池中。请画出它经平面镜发生反射及进入水中发生折射的光路。 【答案】11.（2018山东枣庄）按照要求作图。如图所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线。 【答案】12.（2018四川省德阳市）从空气射向水面的入射光线，在水面发生反射和折射现象，如图所示，给出了反射光线，请你在图中画出入射光线和大致的折射光线。【答案】13.（2018广西玉林）在图中画出与入射光线对应的折射光线。 【答案】14.（2018白银市）如图所示，F为凸透镜的焦点，OO’为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO'成45° ,请画出经凸透镜折射后和经平面镜反射后的完整光路图． 【答案】15．（2018湖南娄底）在图中画出力F对支点O的力臂。 【答案】16．（2018四川眉山）如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。 【答案】17.（2018贵州贵阳）如图所示，是一个未完成连接的实物电路。请用笔画线代替导线将电路连接完整。要求：L1与L2并联，开关S控制两盏灯，导线不能交叉。 【答案】18．（2018湖南娄底）在图中画出力F对支点O的力臂。 【答案】19．（2018四川眉山）如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。 【答案】20.（2018贵州贵阳）如图所示，是一个未完成连接的实物电路。请用笔画线代替导线将电路连接完整。要求：L1与L2并联，开关S控制两盏灯，导线不能交叉。 【答案】21.（2018四川省德阳市）根据图中通电螺线管的N极，请标出小磁针的N极，并在电源的黑点处标出正、负极符号。 【答案】22.（2018四川遂宁）如图3所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小．请标出电磁铁的S极和用“+” 标出电源的正极． 【答案】23.（2018广东深圳）如图所示，请根据通电螺线管周围磁感线的方向判断电源的“+”、“﹣”极和小磁针的N极，并在图中标出。     【答案】 24.（2018山东东营）如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法。 【答案】。25.（2018四川达州市） 如图所示是小明同学在探究通电螺线管极性时的情景，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向．【答案】26.（2018四川省乐山市）如图所示：小明闭合两开关后，发现两通电螺线管A、B相互排斥，请在图中括号内分别标出A线圈的N、S极和B线圈电源的“＋”“－”极。【答案】27.（2018·盐城）按照题目要求作图：    (1)在图甲中画出反射光线对应的入射光线。    (2)在图乙中画出施加在开关上力F的力臂l。   （3)在图丙用笔画线代替导线将灯泡、开关正确接入电路。【答案】28.（2018广东省）（1）如题15-1图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L.（2）如题15-2图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数.（3）如题15-3图所示，①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座. 【答案】    29.（2018湖北襄阳）根据如图中经透镜折射后的光线画出入射光线。 【答案】30.（2018·武威中考）如图所示，木球漂浮在水面上，请画出木球受到的重力G和浮力F浮的示意图。　【答案】　31.（2018·武威中考）如图所示为用钓鱼竿钓鱼的示意图，O为支点，请画出F1、F2的力臂l1和l2。　【答案】　32.（2012·毕节中考）在图中标出通电螺线管的N极和电源的正极。　【答案】　33.（2018·济宁中考）将图中的三孔插座（带保险盒）正确接入电路。【答案】
