初中物理中考复习 专题03 透镜及其应用（原卷版）

这是一份初中物理中考复习 专题03 透镜及其应用（原卷版），共64页。试卷主要包含了选择题，填空题，作图题等内容，欢迎下载使用。

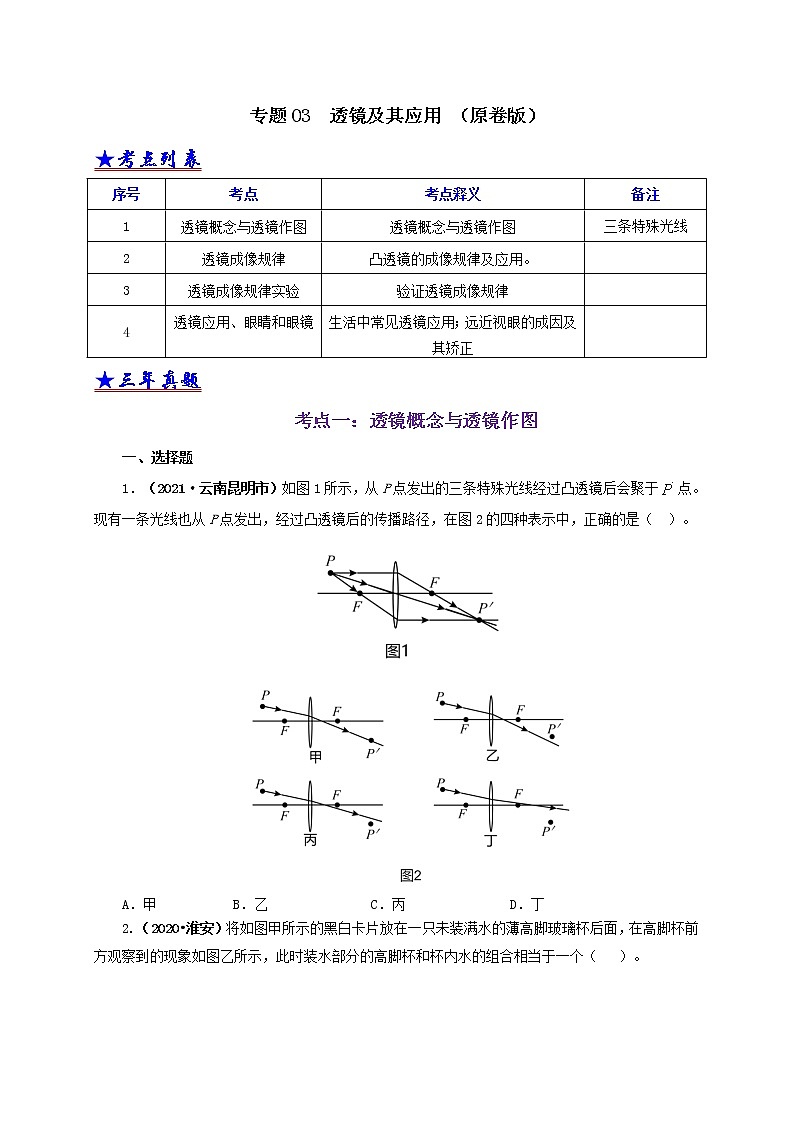

专题03 透镜及其应用 （原卷版）
★考点列表
序号
考点
考点释义
备注
1
透镜概念与透镜作图
透镜概念与透镜作图
三条特殊光线
2
透镜成像规律
凸透镜的成像规律及应用。

3
透镜成像规律实验
验证透镜成像规律

4
透镜应用、眼睛和眼镜
生活中常见透镜应用；远近视眼的成因及其矫正

★三年真题
考点一：透镜概念与透镜作图
一、选择题
1．（2021·云南昆明市）如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于点。现有一条光线也从P点发出，经过凸透镜后的传播路径，在图2的四种表示中，正确的是（ ）。


A．甲 B．乙 C．丙 D．丁

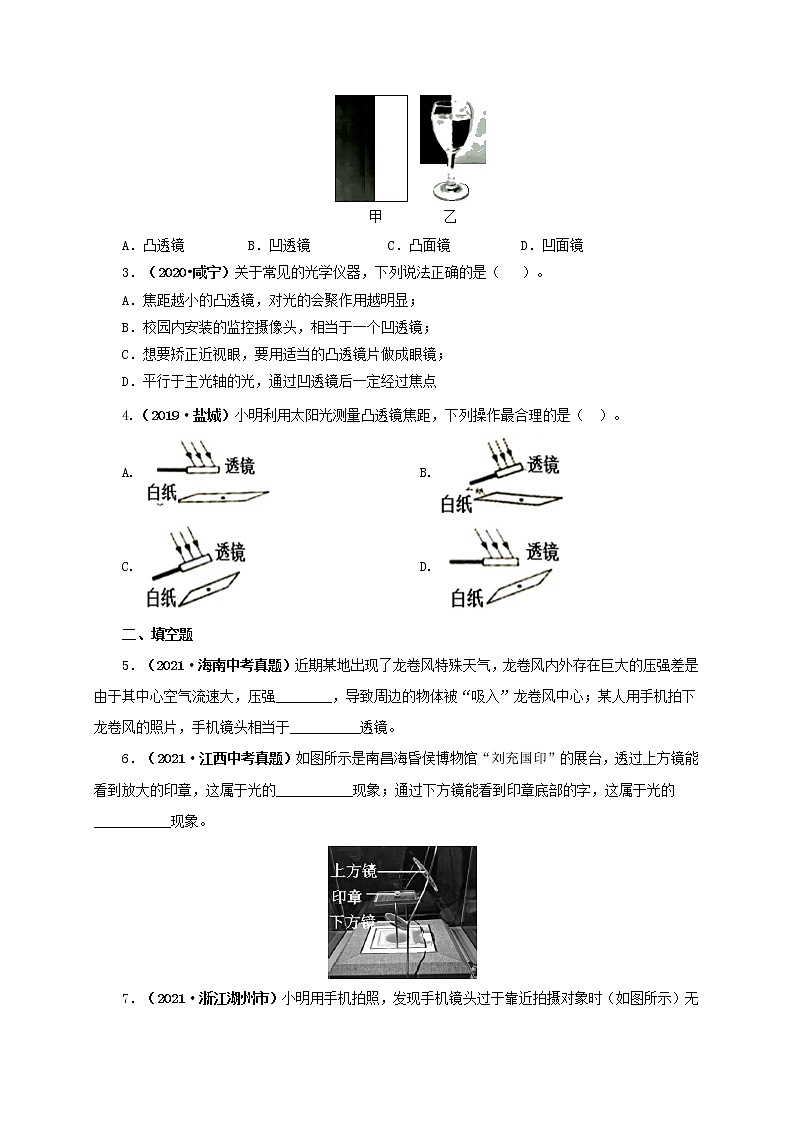

2.（2020•淮安）将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（ ）。

A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜
3．（2020•咸宁）关于常见的光学仪器，下列说法正确的是（ ）。
A．焦距越小的凸透镜，对光的会聚作用越明显；
B．校园内安装的监控摄像头，相当于一个凹透镜；
C．想要矫正近视眼，要用适当的凸透镜片做成眼镜；
D．平行于主光轴的光，通过凹透镜后一定经过焦点
4.（2019·盐城）小明利用太阳光测量凸透镜焦距，下列操作最合理的是（ ）。
A. B.
C. D.
二、填空题
5．（2021·海南中考真题）近期某地出现了龙卷风特殊天气，龙卷风内外存在巨大的压强差是由于其中心空气流速大，压强________，导致周边的物体被“吸入”龙卷风中心；某人用手机拍下龙卷风的照片，手机镜头相当于__________透镜。
6．（2021·江西中考真题）如图所示是南昌海昏侯博物馆“刘充国印”的展台，透过上方镜能看到放大的印章，这属于光的___________现象；通过下方镜能看到印章底部的字，这属于光的___________现象。

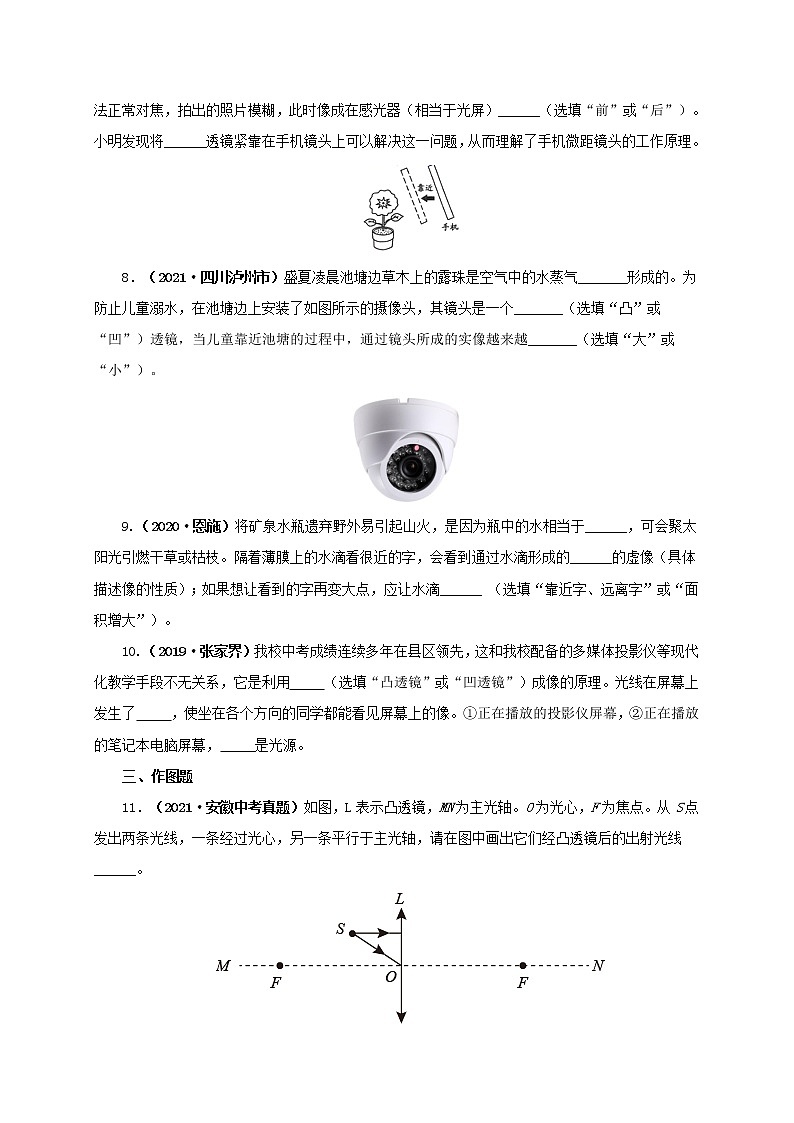

7．（2021·浙江湖州市）小明用手机拍照，发现手机镜头过于靠近拍摄对象时（如图所示）无法正常对焦，拍出的照片模糊，此时像成在感光器（相当于光屏）______（选填“前”或“后”）。小明发现将______透镜紧靠在手机镜头上可以解决这一问题，从而理解了手机微距镜头的工作原理。

8．（2021·四川泸州市）盛夏凌晨池塘边草木上的露珠是空气中的水蒸气_______形成的。为防止儿童溺水，在池塘边上安装了如图所示的摄像头，其镜头是一个_______（选填“凸”或“凹”）透镜，当儿童靠近池塘的过程中，通过镜头所成的实像越来越_______（选填“大”或“小”）。

9.（2020·恩施）将矿泉水瓶遗弃野外易引起山火，是因为瓶中的水相当于______，可会聚太阳光引燃干草或枯枝。隔着薄膜上的水滴看很近的字，会看到通过水滴形成的______的虚像（具体描述像的性质）；如果想让看到的字再变大点，应让水滴______ （选填“靠近字、远离字”或“面积增大”）。
10.（2019·张家界）我校中考成绩连续多年在县区领先，这和我校配备的多媒体投影仪等现代化教学手段不无关系，它是利用 （选填“凸透镜”或“凹透镜”）成像的原理。光线在屏幕上发生了 ，使坐在各个方向的同学都能看见屏幕上的像。①正在播放的投影仪屏幕，②正在播放的笔记本电脑屏幕， 是光源。
三、作图题
11．（2021·安徽中考真题）如图，L表示凸透镜，MN为主光轴。O为光心，F为焦点。从S点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出射光线______。

12．（2021·广西贵港市）（1）请在图中画出光线经过凹透镜后的光路图。（F为焦点）

13．（2021·贵州中考真题）根据下列要求，分别完成作图。
（1）请画出图中a、b两条光线经过凹透镜之后的光线；

14．（2021·湖北中考真题）（1） 请画出图中对应的折射光线；

15．（2021·贵州安顺市）如图甲所示是我国首创的“吸毒人员瞳孔检测鉴定仪”，它主要对眼球经凸透镜成的像进行分析，从而为辨别吸毒人员提供了依据。如图乙所示是一束来自眼球表面的光，请画出此光线经凸透镜后折射光线的大致位置。

16．（2021·内蒙古通辽市）如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。

17．（2021·广东中考真题）如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。
①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置；
②借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。

18．（2021·四川眉山市）如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向。
（1）画出平面镜；（2）作出反射光线经凹透镜折射后的光线。

19．（2021·四川凉山彝族自治州）请在下图的方框内画出合适的光学元件。______、______


20．（2021·湖北恩施土家族苗族自治州）请在图乙中补画出穿过透镜的光线；

21．（2021·湖北宜昌市）小静在玩耍时透过爷爷的老花眼镜看到了小玩偶的像，请你在下图中作光路图确定玩偶S点所成像S′的位置。图中O为老花镜的光心，F为其焦点。

22．（2021·湖南邵阳市）请你将光路补充完整。

23．（2021·新疆中考真题）请在图中画出从光源S射向透镜的两束光的折射光路；


24．（2021·江苏连云港市）按照题目要求作图。
（1）如图甲所示，请画出这条光线经过凸透镜后的折射光线；（____）

25．（2021·重庆中考真题）请按要求完成下列作图：
在图甲中画出折射光线的入射光线；

26.（2020·孝感）如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。请画出：
①光线SC经过凸透镜折射后的光线；
②光线SD经过平面镜反射后的光线。

27.（2020•岳阳）图中给出入射光线和出射光线，请在方框中画出适当的透镜。

28.（2020·广东）请画出图中入射光线经凸透镜后的折射光线。

29．（2020·衡阳）如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。

30.（2020·丹东）如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为，凸透镜的焦点为，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。

31.（2020·呼和浩特）如图所示，画出两条光线经凸透镜折射后的光路图。

32.（2020·通辽）如图所示，有一条经过平面镜反射过点P的反射光线且平行于主光轴入射到凹透镜上，S'为像点，请确定点光源S的位置，并补全光路图。

33.（2020·广安）请将下图中的光路图补充完整｡

34.（2020·福建）如图，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。

35.（2019·广州）图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为 500mm。

(1)在图中画出光线a、b经物镜折射前的入射光线。
(2)目镜是_____透镜(选填“凹”、“凸“)。
(3)用此望远镜观测月球时，月球经物镜成一个_____ (选填“倒立”、“正立“)______(选填“放大”、“等大”“缩小”)的像．
36.（2019·扬州）如图，请完成光线通过凸透镜的光路图。

37.（2019·遂宁）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F。请作出OA的入射光线和经凸透镜折射后的折射光线。

考点二：透镜成像规律
一、选择题
1．（2021·广西贺州市）在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成一清晰等大的实像，则下列说法正确的是（ ）。

A．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，要在光屏上得到清晰的像，光屏应向右移动；
B．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，移动光屏所成清晰的像与照相机成像的原理相同；
C．该凸透镜的焦距为20cm；
D．随着实验的进行蜡烛逐渐变短，在光屏上所成的像会向下移动
2．（2021·湖北荆州市）在探究凸透镜成像规律的实验中，移动光屏距透镜20cm时，在光屏上正好得到烛焰清晰放大的像。则（ ）。
A．蜡烛距透镜的距离大于20cm；
B．凸透镜的焦距大于10cm；
C．投影仪应用了该次实验的成像规律；
D．照相机应用了该次实验的成像规律
3．（2021·湖南常德市）在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ）。

A．该凸透镜的焦距范围为7.5cm＜f＜15cm；
B．光屏上成倒立、放大的实像；
C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像；
D．蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像
4．（2021·湖北十堰市）小华在用如图所示装置做探究凸透镜成像规律的实验，所用凸透镜的焦距为20cm，他移动光屏找到清晰的蜡烛的像，这个像是图中的（ ）。

A． B． C． D．
5．（2021·山东东营市）如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物距u和像距v之间的关系图象。下列说法正确的是（ ）。

A．凸透镜焦距为20cm；
B．物距为5cm时，可以通过移动光屏承接到清晰的像；
C．物距为15cm时，成放大的像，根据这一原理可以制成投影仪；
D．物距由15cm增大到30cm的过程中，在光屏上看到的像一直是变大的
6．（2021·湖南郴州市）如图所示，把焦距为12cm的凸透镜放在光具座上，将点燃的蜡烛放在距焦点6cm处，则蜡烛通过该凸透镜所成的像（ ）。

A．一定是倒立的 B．一定是正立的
C．一定是放大的 D．一定是缩小的
7．（2021·青海中考真题）一凸透镜的焦距为12cm，将点燃的蜡烛从离凸透镜30cm处沿主光轴移到15cm处的过程中，像的大小和像距的变化情况是（ ）。
A．像变小，像距变小 B．像变大，像距变大
C．像变大，像距变小 D．像变小，像距变大
8．（2021·四川眉山市）在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为。如图所示，凸透镜固定在光具座的刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验。下列说法中正确的是（ ）。

A．将蜡烛移到刻线处，光屏上呈现倒立放大的实像；
B．将蜡烛移到刻线处，光屏上呈现正立放大的虚像；
C．将蜡烛移到刻线处，成像特点与照相机成像特点相同；
D．将蜡烛从刻线处移向刻线处的过程中，光屏上呈现的像会变大
9．（2021·湖南邵阳市）2021年4月30日，邵阳市天空出现了难得一见的“日晕”，许多市民都目睹了这美丽的自然奇观，如图是某摄影爱好者用相机拍摄的精彩瞬间，下列对照相机成像特点描述正确的是（ ）。

A．倒立放大的实像 B．倒立缩小的实像
C．正立放大的虚像 D．正立缩小的实像
10．（2021·上海中考真题）凸透镜成像，焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35 厘米，能成像的性质是（ ）。
A．放大实像 B．放大虚像 C．等大实像 D．缩小实像
11．（2021·黑龙江齐齐哈尔市）光的世界丰富多彩，光学器件在我们的生活、学习中有着广泛的应用。你认为下面介绍符合实际的是（ ）。
A．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距；
B．用照相机拍摄景物时，景物到镜头的距离应大于二倍焦距；
C．阳光通过凸透镜可形成一个很小很亮的光斑，是利用了凸透镜对光线有会聚作用；
D．近视眼镜是利用凹透镜对光线有发散作用来矫正近视的
12．（2021·山东潍坊市）某同学利用光具座、透镜、蜡烛、光屏探究凸透镜成像规律，记录物距u、像距v得到的图象如图所示，则（ ）。

A．当时，成倒立、等大的像；
B．当时，成倒立、放大的像；
C．当时，成倒立、放大的像；
D．当时，成倒立、缩小的像
13．（2021·天津中考真题）在硏究凸透镜成像规律时，将焦距为10cm的凸透镜和点燃的蜡烛固定在光具座上（如图），在光屏上得到了烛焰清晰的像（图中光屏未画出）。下列说法正确的是（ ）。

A．光屏上所成的是倒立、缩小的实像 B．光屏上所成的是倒立、放大的实像
C．光屏一定位于60~70cm刻度之间 D．光屏一定位于70~90cm刻度之间
14.（2020·山东泰安）小明同学做“探究凸透镜成像的规律”的实验，当他把烛焰移到距透镜18cm的位置时，在光屏上观察到倒立放大清晰的像。他判断凸透镜焦距可能是①6cm、②9cm、③12cm、④16cm，其中正确的是（　　）。
A. ①② B. ②③ C. ①④ D. ③④
15.（2020·贵州黔南）关于透镜，下列说法正确的是（　　）。
A. 远视眼的人佩戴的眼镜是凹透镜；
B. 照相机中所成的像是放大正立的；
C. 用投影仪投放出来的电影画面属于虚像；
D. 丢弃的矿泉水瓶容易引起火灾，是因为矿泉水瓶相当于一个凸透镜，能会聚阳光
16．（2020•南通）在“探究凸透镜成像的规律”的实验中，光屏上得到一个倒立、等大的实像，若想再模拟照相机的成像原理，应将（ ）。
A．蜡烛和光屏都远离透镜；
B．蜡烛和光屏都靠近透镜；
C．蜡烛远离透镜且光屏靠近透镜；
D．蜡烛靠近透镜且光屏远离透镜
17．（2020•镇江）当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则（ ）。

A．透镜甲的焦距为20cm；
B．透镜甲的焦距比乙的大；
C．第二次所成的像是放大的；
D．光屏移动的距离s＜10cm
18．（2020•枣庄）在探究凸透镜成像规律的实验中，小欢同学将点燃的蜡烛放在凸透镜前某一位置时，恰好在凸透镜后30cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前12cm处时，则（ ）。
A．光屏上出现倒立放大的实像；
B．光屏上出现倒立缩小的实像；
C．无论怎样移动光屏，光屏上均不会出现实像；
D．将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大的实像
19．（2020•青海）在做“探究凸透镜成像规律”的实验中，小敏所在的小组利用如图甲所示的装置。测出凸透镜的焦距，正确安装并调节实验装置后，在光屏上得到一个清晰的像，如图乙所示。下列说法中正确的是（ ）。

A．由图甲可知该凸透镜的焦距是40.0cm；
B．烛焰在如图乙所示的位置时，成像特点与照相机成像特点相同；
C．若烛焰从光具座30.0cm刻线处向远离凸透镜方向移动，烛焰所成的像将逐渐变小；
D．烛焰在如图乙所示的位置时，若用黑纸片将凸透镜遮挡一半，这时在光屏上只能成半个烛焰的像
20．（2020•益阳）一位同学利用如图所示的器材做实验，先用焦距为20cm的凸透镜甲进行实验，在屏上得到了清晰的缩小实像，接下来他想改用焦距为10cm的凸透镜乙继续进行实验，如果不改变发光体和凸透镜的位置，则（ ）。

A．将光屏适当左移，可得到倒立放大的实像；
B．将光屏适当左移，可得到倒立缩小的实像；
C．将光屏适当右移，可得到倒立放大的实像；
D．将光屏适当右移，可得到倒立缩小的实像
21．（2020•西宁）小明在房间里进行探究凸透镜成像特点的情景如图所示。保持蜡烛的位置不变，只移动透镜，小明发现透镜在A、B两处时，墙壁上都能得到清晰的像，则两次所成的像（ ）。

A．都是正立的；
B．都是虚像；
C．透镜在B处时墙上成的像较大；
D．透镜在A处时墙上成的像较大
22．（2020•临沂）当光具座上蜡烛、凸透镜和光屏的位置如图所示时，光屏上承接到烛焰清晰的像。下列判断正确的是（ ）。

A．该凸透镜的焦距是10cm；
B．光屏上像的特点与照相机相同；
C．仅将凸透镜移至60cm刻度线处，光屏上可再次成清晰的像；
D．仅将蜡烛移至20cm刻度线处，光屏上模糊成像类似远视眼
23．（2020•雅安）在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。下列说法正确的是（ ）。

A．乙图中成的是倒立放大的实像，符合放大镜的成像原理；
B．乙图中成的是倒立放大的实像，符合照相机的成像原理；
C．乙图中如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像；
D．在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理
24．（2020•河北）在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。下列说法正确的是（ ）。

A．凸透镜的焦距是20cm；
B．将蜡烛和光屏都向右移动，光屏上可成清晰的像，该成像规律应用在照相机上；
C．在贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，可在光屏上成清晰缩小的像，该镜片对光起发散作用；
D．用f＝15cm的凸透镜替换图中透镜，只向右移动光屏，可在光屏上成清晰的像
25．（2020•广安）如图所示，凸透镜的焦距为10cm，此时蜡烛在光屏上成一个清晰的像。凸透镜的位置固定不变，只移动点燃的蜡烛和光屏，下列说法正确的是（ ）。

A．把蜡烛移到刻度值为30cm处，再向左移动光屏，能在光屏上得到倒立缩小的清晰实像，成像规律可以应用于照相机；
B．把蜡烛移到刻度值为14cm处，再向右移动光屏，能在光屏上得到倒立放大的虚像，成像规律可以应用于投影仪；
C．把蜡烛移到刻度值为5cm处，再向右移动光屏，能在光屏上得到正立放大的虚像，成像规律可以应用于放大镜；
D．蜡烛在光屏上已成一个清晰的像，如果在蜡烛和凸透镜之间放一个近视眼镜，为了在光屏上重新得到清晰的像，光屏应向左移动
26.（2020·四川乐山）在“探究凸透镜成像的规律”实验中，下列说法正确的是（　　）.

A. 将蜡烛移至a处时，移动光屏，可看见放大、正立的实像；
B. 将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像；
C. 将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像；
D. 将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像
27．（2020·衡阳）（多选）一位同学利用如图所示的装置探究凸透镜成像规律，他先用焦距为20cm的凸透镜进行实验，在屏上得到清晰的像。接下来他想改用焦距为10cm的凸透镜继续进行实验，下列分析正确的有（　　）。

A．要使光屏再次成清晰的像，可只将光屏向右移；
B．要使光屏再次成清晰的像，可只将蜡烛向右移；
C．若只移动光屏重新得到清晰的像，像将变大；
D．若只移动蜡烛重新得到清晰的像，像将变大
28．（2020•绵阳）如图所示，在“探究凸透镜成像规律”的实验中，凸透镜焦距是10cm，蜡烛放在A处，位于C处的光屏（图中未画出）上得到了清晰的像；保持透镜位置不变，将蜡烛移到B处，移动光屏再次得到清晰的像。关于光屏移动的方向和移动距离L屏与蜡烛移动距离L烛的大小关系，正确的是（ ）。

A．向右移动光屏，L屏＜L烛 B．向左移动光屏，L屏＜L烛
C．向左移动光屏，L屏＞L烛 D．向右移动光屏，L屏＞L烛
29. （2020·自贡）在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（　　）。

A. 透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动；
B. 透镜不动，蜡烛远离透镜移动，光屏远离透镜移动；
C. 透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动；
D. 透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动
30. （2020·安徽）图 是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。 若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是（ ）。

A. 甲→乙→丙→丁 B. 乙→丙→甲→丁
C. 乙→丁→甲→丙 D. 丙→甲→乙→丁
31.（2020·宁夏）小明在老师指导下，利用自制水透镜探究凸透镜成像的规律，如图甲所示，利用记录的实验数据，绘制了如图乙所示的像距v和物距u的关系图（实验过程中水透镜厚度不变）｡实验过程中，下列说法正确的是（ ）。

A.该水透镜的焦距是20cm；
B.若要在光屏上成清晰缩小的像，物体应放在距透镜10cm至20cm之间；
C.在光屏上找到清晰缩小的像后，若在水透镜和物体之间放一凹透镜，光屏应远离水透镜才能再次找到清晰的像；
D.实验后，若利用注射器向水透镜内注水，其焦距变长选择理由∶____________
32.（2019·苏州）将一凸透镜正对太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示。下列说法正确的是（　）。
A.此时可以在光屏上观察到清晰缩小的像；
B.仅在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正；
C.将蜡烛移到30cm刻度处，移动光屏可在屏上得到清晰等大的像；
D.将蜡烛移到40cm刻度处，移动光屏可在屏上得到清晰放大的像
33．（2019·河北）如图所示，小明将凸透镜（f＝10cm）固定在光具座40cm的位置，探究凸透镜的成像规律。下列说法正确的是（　　）。

A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小
B．当光屏上成清晰像时，拿开光屏，眼睛在一定范围内仍能看到像
C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像
D．当光屏上成清晰像时，在贴近凸透镜左侧的位置放一远视镜片，向右移动光屏，光屏上仍能得到清晰的像
34.（2019·菏泽）小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是（　　）。

A．该透镜只能成放大的像；
B．该透镜可以用作近视眼镜；
C．该透镜可以用作照相机镜头；
D．字到透镜的距离小于此透镜的焦距
35.（2019·百色）在探究“凸透镜成像规律”的实验中，将点燃的蜡烛放在距凸透镜32cm处，在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则（　　）。
A．光屏上所成的是倒立、放大的实像；
B．该透镜的焦距f小于9cm；
C．将点燃的蜡烛移至距透镜9cm处，不能观察到烛焰放大的虚像；
D．透镜位置不变，蜡烛和光屏位置互换，光屏上也得到烛焰清晰的像
36.（2019·盘锦）在探究“凸透镜成像规律”实验中，蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现了清晰的像（图中未画出），下列说法正确的是（　　）。

A．凸透镜焦距是15cm ；
B．照相机利用了此成像规律；
C．蜡烛燃烧变短，光屏上的像也会向下移动；
D．保持蜡烛不动把凸透镜移动到35cm处，光屏向右移动，光屏上出现清晰的像
37.（2019·徐州）在“探究凸透镜成像规律”时，开始时烛焰在光屏上成缩小的像，接着把物距调整为刚才的一半，移动光屏使烛焰在光屏上成像，此时的像（ ）。
A．是放大的；B．是缩小的；C．是等大的；D．以上三种都有可能
二、填空题
38．（2021·内蒙古中考真题）小华利用学过的知识制作照相机模型；她先用太阳光测出所用凸透镜的焦距；再用硬纸板制作两个粗细相差很少的纸筒，使一个纸简刚好能套入另一个纸筒内，并能前后滑动，在一个纸筒的一端嵌上凸透镜，另一个纸筒的一端蒙上一层半透明薄膜，如图1所示。
（1）制作模型时，小华测得凸透镜的焦距是10cm，则移动内筒使半透明薄膜距前端凸透镜的距离在___________cm到___________cm范围内才能找到清晰的像。
（2）小华用此照相机模型观察到物体的像如图2甲，想使半透明薄膜上的像变大些，如图2乙，应使镜头离被观察的物体___________（填“远一些”或“近一些”），同时调节内筒位置，使半透明薄膜上的像变得清晰。

39．（2021·甘肃兰州市）小亮做探究凸透镜成像规律的实验，将烛焰、凸透镜和屏移到如图所示的位置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是___________（选填“照相机”、“投影仪”或“放大镜”）。若要使光屏上的像变大，则小亮应将蜡烛和光屏都向___________（选填“左”或“右”）移动。

40．（2021·黑龙江中考真题）如图所示，某同学在探究凸透镜成像规律实验中，他将焦距为10cm的凸透镜A固定在光具座50cm刻度线处，蜡烛放置在20cm刻度线处时，移动光屏可得到一个清晰倒立的、_______的实像（选填“放大”、“等大”、“缩小”）；该同学又在蜡烛与凸透镜之间靠近凸透镜处放置一近视镜片，为了使光屏上再次呈现烛焰清晰的像，应将光屏沿着光具座向______移动（选填“左”或“右”）。

41.（2020·黑龙江龙东）在“探究凸透镜成像规律”实验中，将凸透镜正对着太阳光，在距离凸透镜 15cm处得到一个最小最亮的光斑，则该透镜的焦距为 cm。若将一个物体放在此透镜前40cm处，可在透镜另一侧光屏上得到一个倒立  (放大，等大，缩小）的实像。
42.（2020·广东）如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰______（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向______（选填“左”或“右”）移动；一段时间后， 蜡烛变短了，烛焰在光屏上成的像会向______（选填“上”或“下”）移。

43.（2020·江苏连云港）在探究“凸透镜成像规律”的实验中，下表是小华同学实验时记录的几组数据，根据表中数据完成下列问题。
实验次数
物距u/cm
像距v/cm
成像性质
1
30
15
倒立缩小实像
2
20
20
倒立等大实像
3
15

倒立放大实像
(1)此凸透镜的焦距为______cm；
(2)第3次实验中像距为______cm，判断依据是______。
44．（2020•上海）在“探究凸透镜成像的规律”实验中，应调整凸透镜的中心，光屏的中心与烛焰的中心大致在同一　 　，以保证像成在光屏中央；将烛焰与光屏置于凸透镜的　 　（选填“两侧”或“同侧”），移动光屏直到光屏上所成的　 　像最清晰（选填“实”或“虚”），像是　 　的（选填“正立”或“倒立”）。
45．（2020•荆门）在做“探究凸透镜成像规律”的实验中，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度，如图所示。现进行如下操作：

（1）将蜡烛第一次放置在M处，第二次放置在N处，则蜡烛与所成像的位置关系为　 　。
A．两次都在凸透镜同侧
B．两次都在凸透镜两侧
C．第一次在凸透镜同侧，第二次在凸透镜两侧
D．第一次在凸透镜两侧，第二次在凸透镜同侧
（2）某次实验中将蜡烛放置在P处，光屏上所成的像在Q处，现将蜡烛放置在Q处，根据　 　原理，光屏上所成的像　 　（选填“在”或“不在”）P处。
46.（2020·龙东）在“探究凸透镜成像规律”实验中，将凸透镜正对着太阳光，在距高凸透镜 15cm处得到一个最小最亮的光斑，则该透镜的焦距为 cm。若将一个物体放在此透镜前40cm处，可在透镜另一侧光屏上得到一个倒立  (放大，等大，缩小）的实像。
47.（2020·新疆）如图所示，在探究凸透镜成像规律时，将焦距为10 cm的凸透镜A固定在光具座上50 cm刻线处，光屏和点燃的蜡烛位于凸透镜两侧。首先调整烛焰中心、透镜中心和光屏中心在_________高度，再将点燃的蜡烛放置在光具座上30 cm刻线处，移动光屏到_________cm刻线处，烛焰在光屏上成清晰的像，接着保持蜡烛的位置不变，将凸透镜A换成焦距为8 cm的凸透镜 B并保持位置不变，为使烛焰在光屏上成清晰的像，应将光屏向_________（填“左”或“右”）移动。

48．（2020•广州）如图所示物体MN放在凸透镜前，0cm处为凸透镜光心，M点发出的光线a平行于主光轴。

①凸透镜的焦距为　 　cm。
②画出光线b经光心后的光线。
③物体MN经凸透镜成的像相对于物是　 　（选填“放大”“等大”“缩小”）的。
④要使光线a经凸透镜后的光线经过K点，应使凸透镜沿主光轴水平向左还是水平向右移动？　 　。
49．（2020•北京）某同学利用焦距为f1的凸透镜做了三次实验，透镜、蜡烛、光屏所在位置以及光屏上得到清晰像的情况如图所示。
（1）由图所示的实验现象可知：随着物距的不断变小，像距和像的大小变化情况是　 　。
（2）在图乙所示的实验中，只将凸透镜换为焦距为f的凸透镜（f＜f1），为在光屏上得到清晰的像，光屏应向　 　侧移动。

50．（2020•南京）小明做“探究凸透镜成像规律”实验。

（1）调整实验器材高度时，蜡烛　 　（选填“需要”或“不需要”）点燃。
（2）他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清晰的像（未画出），其中成缩小像的是图　 　。
（3）凸透镜的焦距可能是　 （填字母）。
A.5cm B.8cm C.10cm D.15cm
（4）在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加镜片可以矫正图　 　（选填“丙”或“丁”）的视力缺陷。
51．（2020•绥化）如图是“探究凸透镜成像的规律”的装置图，凸透镜的焦距是10cm。

（1）点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心在　 　上。
（2）将实验器材按图中位置放置，光屏上烛焰的像是倒立、　 　的实像，应用此规律工作的是　 　。（填“照相机”“投影仪”或“放大镜”）
（3）将图中的凸透镜换成焦距是8cm的凸透镜，保持蜡烛和凸透镜的位置不变，要在光屏上成清晰的像，光屏应向　 　凸透镜的方向移动。（填“靠近”或“远离”）
（4）实验中，不小心用指尖触摸到了凸透镜，这时光屏上的像　 　。（填“变暗”“无变化”或“变残缺”）
52.（2019·遂宁）为保障市民的出行安全，交管部门在很多十字路口安装了监控摄像头，它可以拍下违章车辆的现场照片，拍照时，摄像头的镜头相当于一个______（选填“凸”或“凹）透镜，所成的像是______（选填“放大”，“缩小”或“等大”）的实像，当车辆远离摄像头时，所成的像将会______（选填“变大”、“变小”或“不变”）。
53.（2019·镇江）在探究凸透镜成像规律的实验中，应使烛焰和光屏的中心在凸透镜的______上；图中光屏上可成清晰的像，它应是倒立、________的实像，此成像特点与_______（选填“投影仪”或“照相机”）的相同；为模拟近视眼，可将凸透镜向______移动少许。

考点三：透镜成像规律实验
1．（2021·福建中考真题）在“探究凸透镜成像规律实验”中：

（1）将蜡烛、凸透镜和光屏依次安装在光具座上，点燃蜡烛，调整它们的高度使烛焰中心、透镜光心和光屏中心在______；
（2）如图甲所示，光屏上成清晰的像。由光路可逆可以推断，保持蜡烛和光屏的位置不变，只移动透镜到______cm 刻度处，光屏上可再次成清晰______、倒立的实像；
（3）实验一段时间后，原来在光屏中心的像“跑”到光屏上方，如图乙所示位置。能让像重新回到光屏中心的操作是______；（填序号）
①光屏下调 ②蜡烛上调 ③透镜上调
（4）实验中，光屏上成模糊的像，如果蜡烛和透镜位置不变，将光屏往凸透镜方向靠近，光屏上能成清晰的像；如果蜡烛、凸透镜和光屏位置不变，在蜡烛与凸透镜之间放上一个合适的凹透镜。光屏上也能成清晰的像。上述现象说明凹透镜对光具有______作用。______视眼的矫正与上述成像过程类似。
2．（2021·广东深圳市）在探究“凸透镜成像规律”的实验中

（1）当透镜移至如图甲所示位置时，光屏上出现一个最小最亮的光斑，则该凸透镜的焦距是______cm；
（2）若蜡烛、光屏和透镜如图乙所示，想得到一个倒立等大的实像，那么需要将光源向______移动（选填“左”或“右”），除了要将光源移动以外，还需要将光屏______凸透镜（选填“靠近”或“远离”）。
3．（2021·江苏中考真题）在“探究凸透镜成像的规律”实验中：
（1）将凸透镜正对太阳，可在凸透镜后方得到一个最小、最亮的光斑，则光斑到凸透镜光心的距离为凸透镜的_____________。
（2）如图甲所示，此时烛焰在光屏上成清晰的像，则像的性质是__________。

A．倒立、放大的实像 B．倒立、缩小的实像
C．倒立、等大的实像 D．正立、放大的虚像
（3）保持烛焰和光屏位置不变，取走凸透镜，则光屏上（____）
A．成正立、等大的实像 B．成倒立、等大的实像
C．成正立、等大的虚像 D．不成像
（4）保持烛焰和光屏位置不变，在原凸透镜位置换上另一个透镜模拟近视眼的成因。接着小莉和小华分别用自己的近视眼镜来模拟视力矫正。小莉的眼镜放在透镜前时，像仍成在光屏前方：小华的眼镜放在透镜前时，光屏上恰能成清晰的像.整个实验过程中用到的四块透镜如图乙所示，则放小华的眼镜时，实验所用的两块透镜分别是____________（填编号）。

4．（2021·广西贵港市）在“探究凸透镜成像的规律”的实验中，凸透镜的焦距为10cm。实验中，调整烛焰、凸透镜、光屏的中心在_______。将一支点燃的蜡烛放在凸透镜前18cm处，光屏上得到清晰的像。然后在烛焰和凸透镜之间放置了一个近视眼镜片，光屏上烛焰的清晰像变模糊了。若想在光屏上重新得到清晰的烛焰像，应将光屏_______凸透镜。
5．（2021·贵州中考真题）在探究“凸透镜成像规律”的实验中，华华同学进行了如下实验：

（1）按图甲所示操作，测得凸透镜的焦距为______cm；
（2）调节蜡烛、凸透镜、光屏的位置如图乙所示，发现光屏上得到一个倒立______（选填“放大”、“缩小”或“等大”）的清晰实像；
（3）若蜡烛和光屏的位置保持不变，将凸透镜移动到60cm处，光屏上的像模糊不清，这与______（选填“近视眼”或“远视眼”）相似。
6．（2021·辽宁中考真题）小明用焦距为10cm的凸透镜等器材，探究凸透镜成像规律。

（1）将蜡烛、凸透镜、光屏依次放到光具座上，点燃蜡烛调节它们的位置如图所示，此时小明发现光屏上的像位于光屏的______（填“上方”或“下方”），为了使像成在光屏中心，应将蜡烛向______调节；
（2）小明正确调节后，在光屏中心承接到了一个倒立、______的实像，这样小明得出了u>2f时凸透镜成像的特点。经过思考，小明觉得自己得出结论的过程不够完善，为了使结论具有普遍性，他应该将蜡烛移到______（填“一倍和二倍焦距之间”或“二倍焦距以外”）的其它位置进行多次实验；
（3）通过多次实验，小明发现当f
