初中物理中考复习 专题17 欧姆定律及其应用问题（原卷版）

用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）

                    第一部分  中考重点基础考点专题篇

专题17 欧姆定律及其应用问题

一、选择题

1.（2022湖南张家界）如图所示，电源电压保持不变，R1=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压的大小和滑动变阻器的最大值分别为（　　）

A. 4V   10Ω   B. 4V   20Ω   C. 6V   10Ω   D. 6V   20Ω

2.（2022黑龙江牡鸡）如图所示电源电压不变,当开关S1闭合、S2断开时,电流表的示数为0.4 A;当S1和S2都闭合时,电流表的示数为1.6 A,则电阻R1与R2的比值为（    ）

A. 1∶2 B. 2∶1

C. 1∶3 D. 3∶1

3.（2022黑龙江牡丹江）如图所示，电源两端电压为3V，。闭合开关S，电流表示数为0.1A，下列说法正确的是（　　）

A. 通过的电流为0.6A B. 的电阻为25Ω

C. 两端的电压为3V D. 两端的电压为2.5V

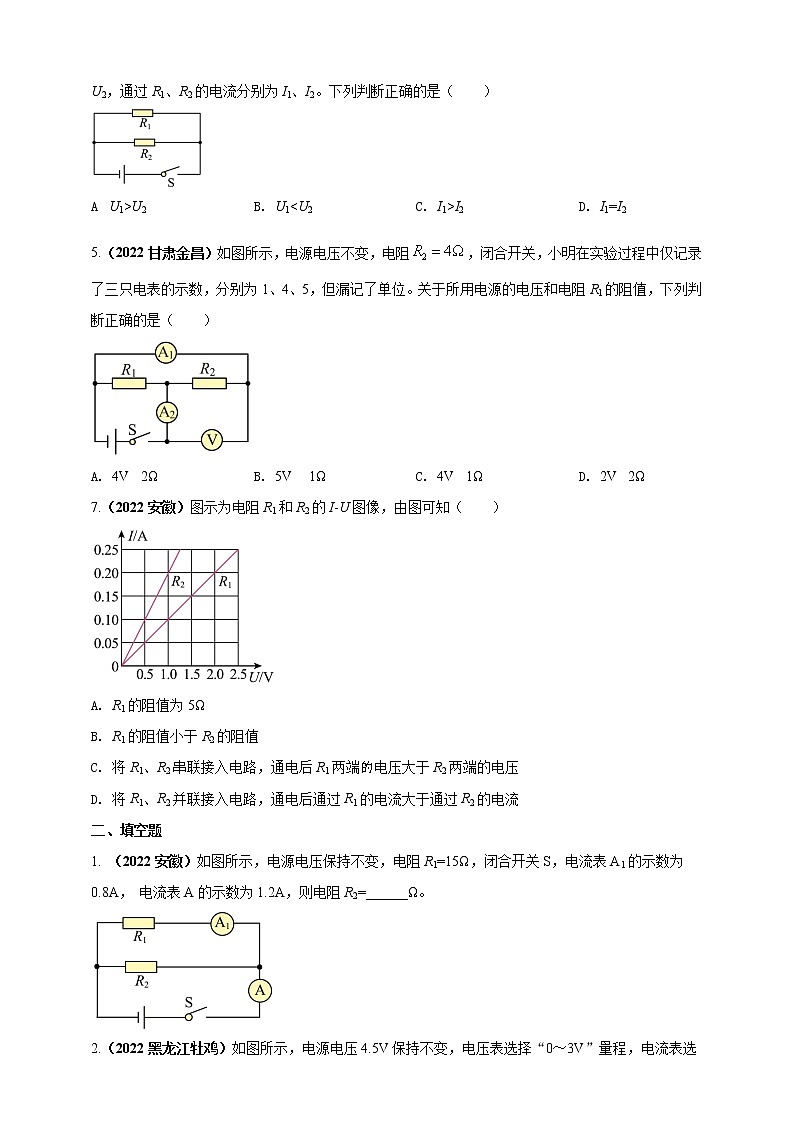

4.（2022北京）图所示的电路中，电阻阻值R1<R2。开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。下列判断正确的是（　　）

A U1>U2 B. U1<U2 C. I1>I2 D. I1=I2

5.（2022甘肃金昌）如图所示，电源电压不变，电阻，闭合开关，小明在实验过程中仅记录了三只电表的示数，分别为1、4、5，但漏记了单位。关于所用电源的电压和电阻R1的阻值，下列判断正确的是（　　）

A. 4V  2Ω B. 5V   1Ω C. 4V  1Ω D. 2V  2Ω

7.（2022安徽）图示为电阻R1和R2的I-U图像，由图可知（　　）

A. R1的阻值为5Ω

B. R1的阻值小于R2的阻值

C. 将R1、R2串联接入电路，通电后R1两端电压大于R2两端的电压

D. 将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流

二、填空题

1. （2022安徽）如图所示，电源电压保持不变，电阻R1=15Ω，闭合开关S，电流表A1的示数为0.8A， 电流表A的示数为1.2A，则电阻R2=______Ω。

2.（2022黑龙江牡鸡）如图所示，电源电压4.5V保持不变，电压表选择“0～3V”量程，电流表选择“0～0.6A”量程，电阻R1阻值为10Ω，滑动变阻器R2规格为“20Ω 1A”，闭合开关S，移动滑片P的过程中，电路中的最大电流为________。

3. （2022贵州黔东南州）如图所示，电源电压为12V保持不变，R1=10Ω。只闭合开关S时，电流表的示数为0.3A，则R1两端的电压U1=___________V，R2=___________Ω；当断开开关S，闭合S1、S2时，则电流表的示数为_______A。

4.（2022黑龙江龙东）如图所示，电源电压保持不变，、为定值电阻。若开关、闭合，甲、乙两表均为电压表，示数之比为5∶2，则、电阻之比为__________；若开关闭合、断开，两表均为电流表，甲、乙两表的示数之比为__________。

5.（2022湖南岳阳）如图，电源电压不变，已知R2=15Ω，合开关后，电流表A1、A2的示数分别为0.5A、0.2A，则通过R1的电流为_______A，电源电压为_______V。

6.（2022广西桂林）在物理兴趣小组的活动中，小桂按如图所示的电路图连接电路，电源电压恒定为，为滑动变阻器，、为定值电阻，且，。闭合开关前，应将的滑片移动至最________（选填“左”或“右”）端；闭合开关，将滑片移至某点固定不动，当开关由点切换到点时，电压表示数变化了，电流表示数变化了，则_______。

7.（2022广西北部湾）图中，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为，通过的电流为，此时与______联。更换两表种类，闭合开关，两表均有示数，此时两表均为______表，通过的电流为，则______。

三、综合计算题

1.（2022甘肃金昌）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S1，断开开关S2，电流表A1的示数为0.3A；闭合开关S1和S2，电流表A2的示数为1.2A，求：

（1）电源电压U；

（2）电阻R2的阻值。

2.（2022福建）如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，RP是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：

（1）电路中的电流；

（2）RP的阻值。
