物理必修 第三册第十章 静电场中的能量2 电势差备课课件ppt

这是一份物理必修 第三册第十章 静电场中的能量2 电势差备课课件ppt，文件包含102电势差课件高二物理同步备课系列人教版2019必修第三册pptx、102电势差分层练习解析版docx、102电势差分层练习原卷版docx等3份课件配套教学资源，其中PPT共37页， 欢迎下载使用。

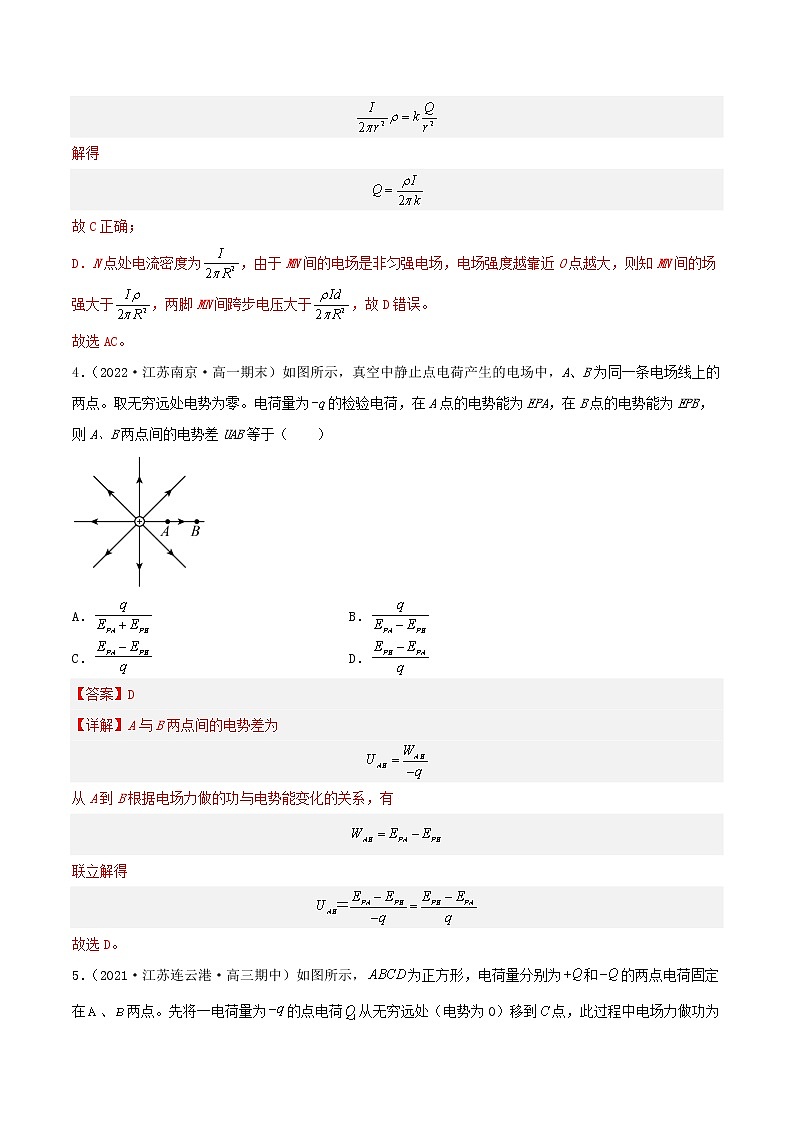

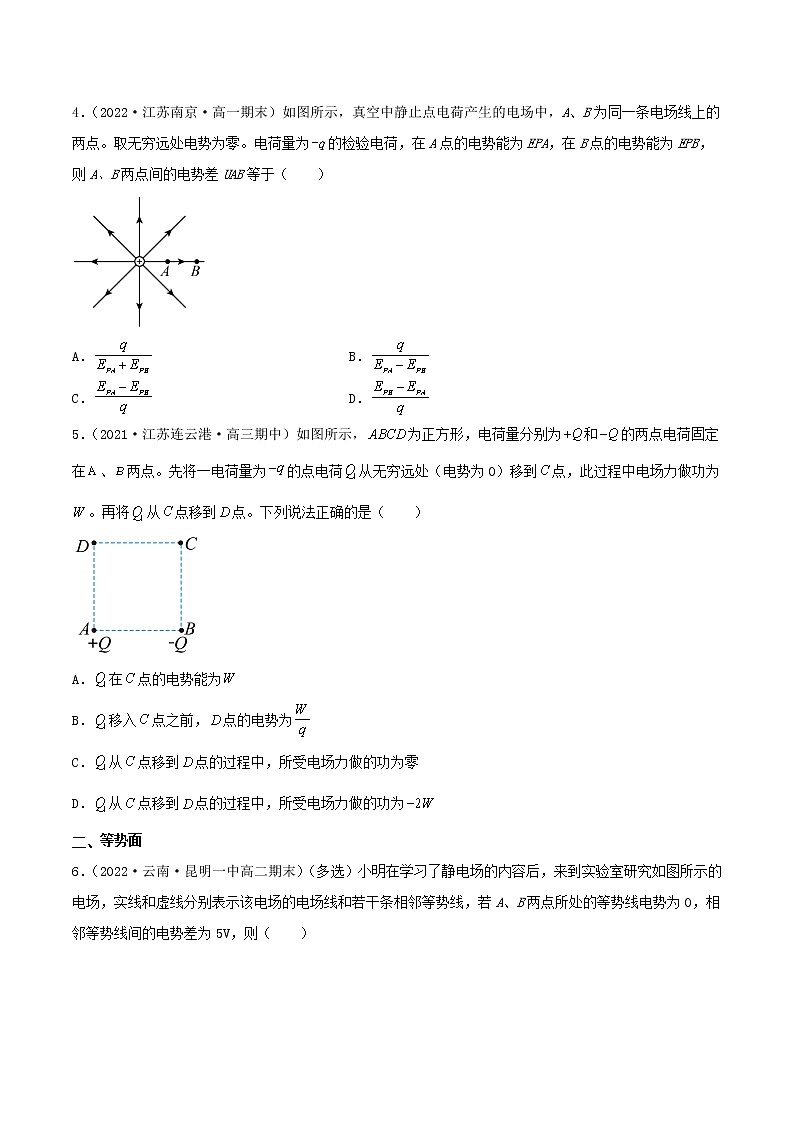

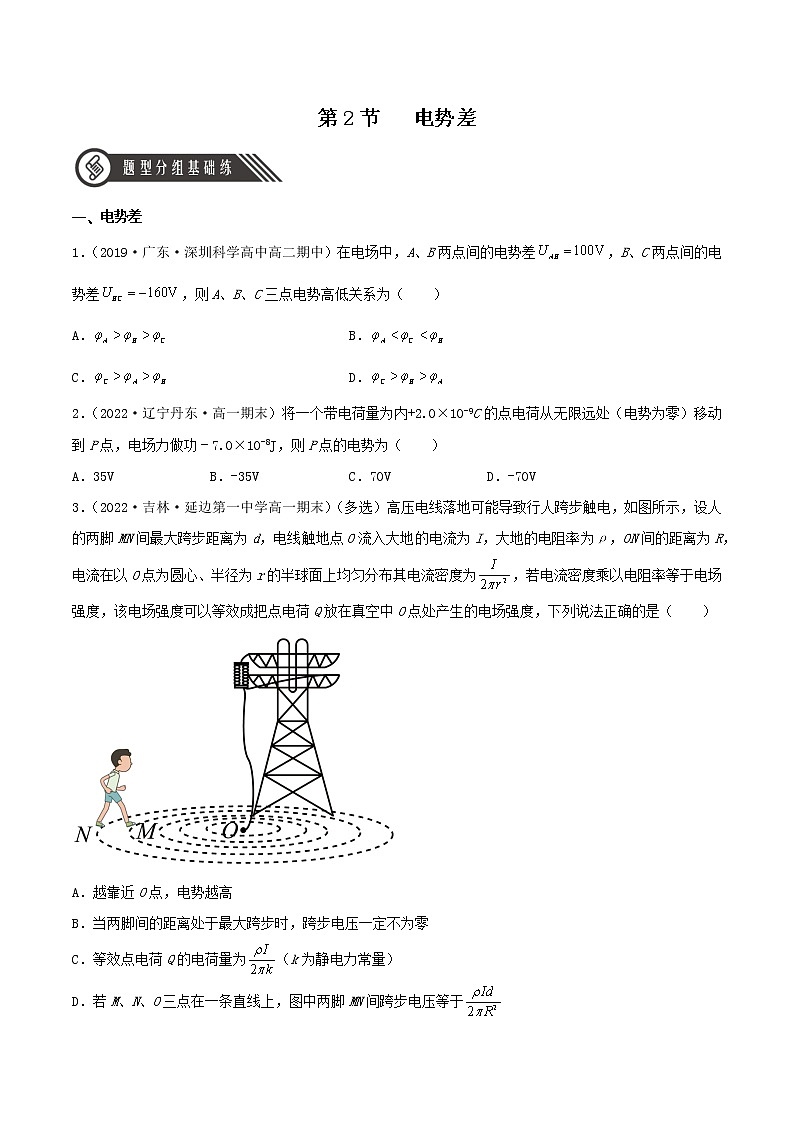

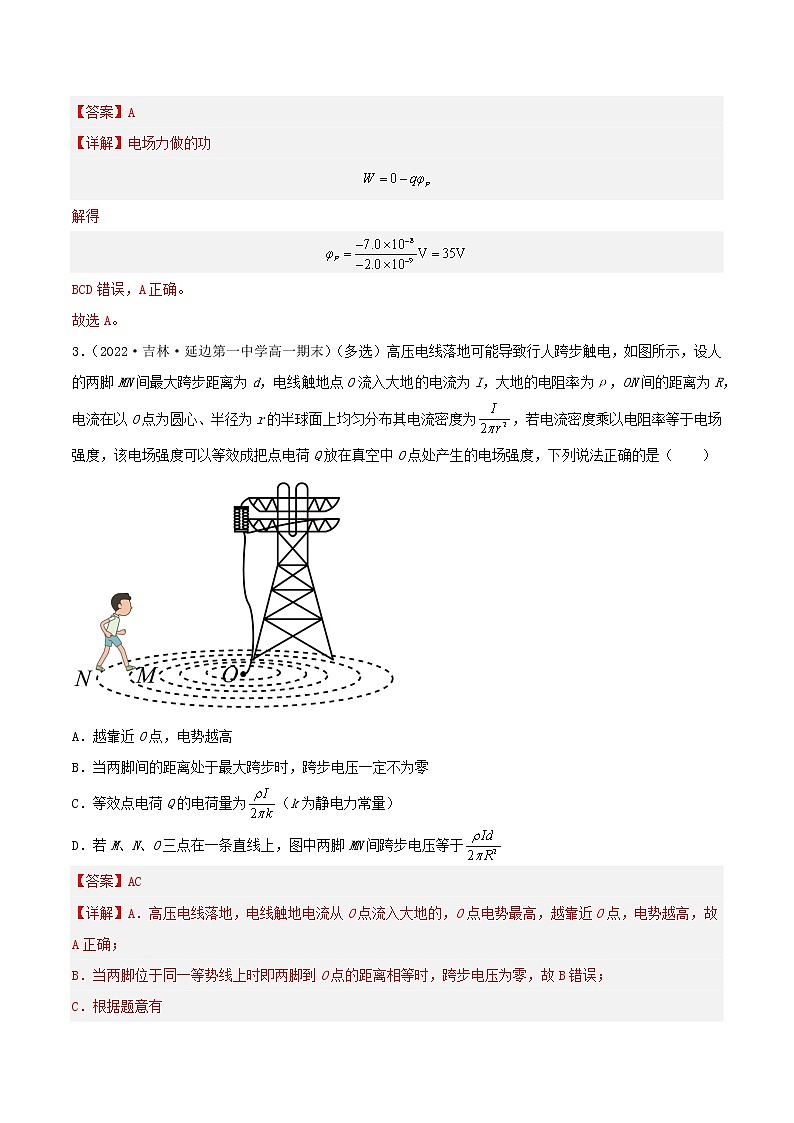

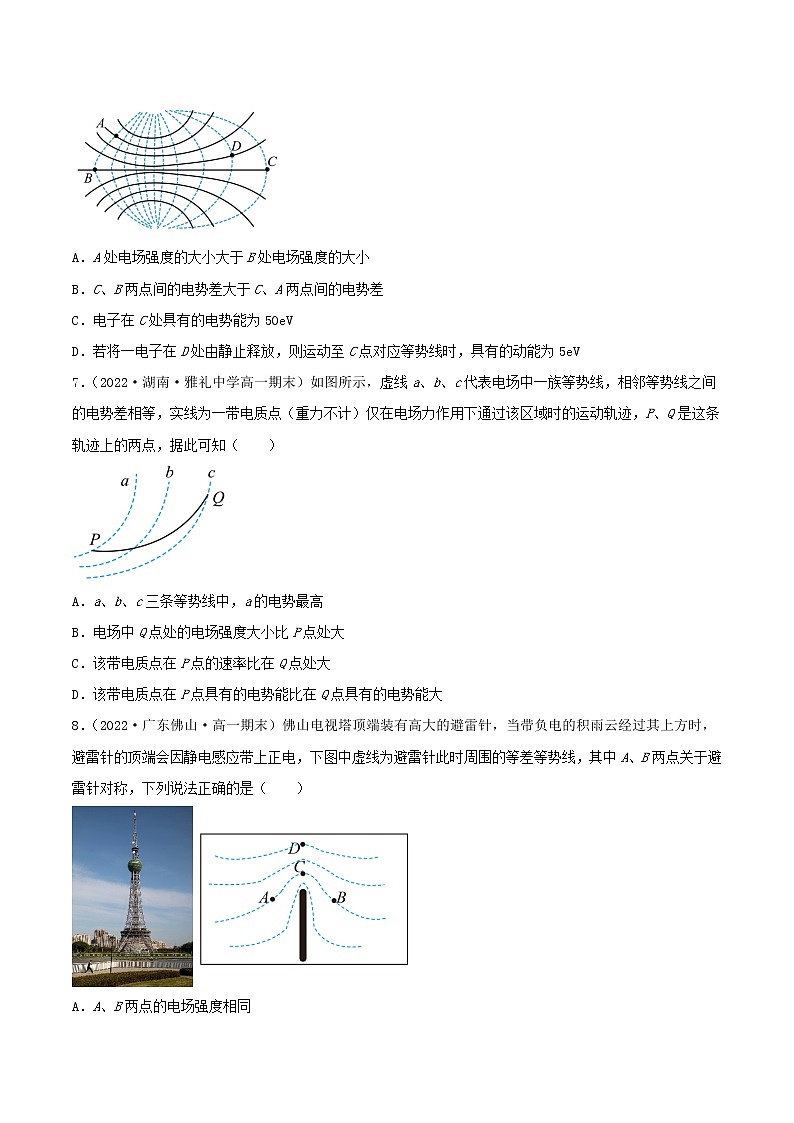

第2节   电势差一、电势差1．（2019·广东·深圳科学高中高二期中）在电场中，A、B两点间的电势差，B、C两点间的电势差，则A、B、C三点电势高低关系为（　　）A． B．C． D．2．（2022·辽宁丹东·高一期末）将一个带电荷量为内+2.0×10-9C的点电荷从无限远处（电势为零）移动到P点，电场力做功﹣7.0×10-8J，则P点的电势为（　　）A．35V B．-35V C．70V D．-70V3．（2022·吉林·延边第一中学高一期末）（多选）高压电线落地可能导致行人跨步触电，如图所示，设人的两脚MN间最大跨步距离为d，电线触地点O流入大地的电流为I，大地的电阻率为ρ，ON间的距离为R，电流在以O点为圆心、半径为r的半球面上均匀分布其电流密度为，若电流密度乘以电阻率等于电场强度，该电场强度可以等效成把点电荷Q放在真空中O点处产生的电场强度，下列说法正确的是（　　）A．越靠近O点，电势越高B．当两脚间的距离处于最大跨步时，跨步电压一定不为零C．等效点电荷Q的电荷量为（k为静电力常量）D．若M、N、O三点在一条直线上，图中两脚MN间跨步电压等于4．（2022·江苏南京·高一期末）如图所示，真空中静止点电荷产生的电场中，A、B为同一条电场线上的两点。取无穷远处电势为零。电荷量为-q的检验电荷，在A点的电势能为EPA，在B点的电势能为EPB，则A、B两点间的电势差UAB等于（　　）A． B．C． D．5．（2021·江苏连云港·高三期中）如图所示，为正方形，电荷量分别为和的两点电荷固定在、两点。先将一电荷量为的点电荷从无穷远处（电势为0）移到点，此过程中电场力做功为。再将从点移到点。下列说法正确的是（　　）A．在点的电势能为B．移入点之前，点的电势为C．从点移到点的过程中，所受电场力做的功为零D．从点移到点的过程中，所受电场力做的功为二、等势面6．（2022·云南·昆明一中高二期末）（多选）小明在学习了静电场的内容后，来到实验室研究如图所示的电场，实线和虚线分别表示该电场的电场线和若干条相邻等势线，若A、B两点所处的等势线电势为0，相邻等势线间的电势差为5V，则（　　）A．A处电场强度的大小大于B处电场强度的大小B．C、B两点间的电势差大于C、A两点间的电势差C．电子在C处具有的电势能为50eVD．若将一电子在D处由静止释放，则运动至C点对应等势线时，具有的动能为5eV7．（2022·湖南·雅礼中学高一期末）如图所示，虚线a、b、c代表电场中一族等势线，相邻等势线之间的电势差相等，实线为一带电质点（重力不计）仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知（　　）A．a、b、c三条等势线中，a的电势最高B．电场中Q点处的电场强度大小比P点处大C．该带电质点在P点的速率比在Q点处大D．该带电质点在P点具有的电势能比在Q点具有的电势能大8．（2022·广东佛山·高一期末）佛山电视塔顶端装有高大的避雷针，当带负电的积雨云经过其上方时，避雷针的顶端会因静电感应带上正电，下图中虚线为避雷针此时周围的等差等势线，其中A、B两点关于避雷针对称，下列说法正确的是（　　）A．A、B两点的电场强度相同B．D点的场强大于C点的场强C．D点的电势低于A的电势D．带负电的雨滴经过D点时的电势能小于其经A点时的电势能9．（2021·云南·昭通市第一中学高二阶段练习）如图所示，在正点电荷Q的电场中有M、N、P、F四点，M、N、P为直角三角形的三个顶点，F为MN的中点，∠M=30°。M、N、P、F四点处的电势分别用表示。已知，点电荷Q在M、N、P三点所在平面内，则（　　）A．点电荷Q不一定在 MN连线的中垂线上B．连接 PF的线段一定是等势线C． 大于 D．将正试探电荷从P点搬运到N点，电场力做负功10．如图所示，球的内接正六面体在球心处固定放置一带电量为的点电荷，下列描述正确的是（　　）A．、两点的电场强度相同B．线段上的所有点中，中点的电势最高C．将一正检验电荷从沿球面移动到点，检验电荷的电势能先减小再增大D．将一正检验电荷从沿直线移动到点，检验电荷的电势能先减小再增大11．（2023·全国·高三专题练习）如图甲所示，x轴上固定两个点电荷Q1、Q2（Q2位于坐标原点O），其上有M、N、P三点，间距MN=NP，Q1、Q2，在x轴上产生的电势随x变化关系如图乙。则（　　）A．M点电场场强大小为零B．两个点电荷Q1、Q2为异种电荷且C．M、N之间电场方向沿x轴负方向D．一正试探电荷从P移到M过程中，电场力做功12．（2023·全国·高三专题练习）如图，在等边三角形abc中心O处有一带正电的点电荷，d为ac边的中点，则在该点电荷产生的电场中（　　） A．a、b、c点的电场强度相同B．a、c、d点的电势差满足C．电子在a点时的电势能大于在d点的电势能D．电子在a点时的电势能小于在d点的电势能13．（2022·山东·乳山市银滩高级中学高一阶段练习）（多选）某中学生助手在研究心脏电性质时，当兴奋在心肌传播，在人体的体表可以测出与之对应的电势变化，可等效为两等量电荷产生的电场。如图是人体表面的瞬时电势分布图，图中实线为等差等势面，标在等势面上的数值分别表示该等势面的电势，a、b、c、d为等势面上的点，a、b为两电荷连线上对称的两点，c、d为两电荷连线中垂线上对称的两点，则（　　）A．a、b两点的电场强度相同B．c、d两点的电场强度不相同C．a、b两点的电势差Uab=3mVD．从c到d的直线上电场强度先变大后变小14．（2021·重庆八中高三阶段练习）（多选）在绝缘粗糙的水平面上相距为6L的A、B两处分别固定电量不等的正电荷，两电荷的位置坐标如图甲所示，已知B处电荷的电量为+Q，图乙是AB连线之间的电势与位置x之间的关系图像，图中点为图线的最低点，处的纵坐标，处的纵坐标。若在的C点由静止释放一个质量为m，电量为+q的带电物块（可视为质点），物块随即向右运动。水平面间的动摩擦因数取下列哪个值，小物块可以到达处（　　） A． B． C． D．15．（多选）如图所示，三个同心圆是固定点电荷Q周围的三个等势面，A、B、C分别是这三个等势面上的点。已知这三个圆的半径关系是。则（       ）A．三点的电场强度大小关系是B．A、B两点之间的电势差大于B、C两点之间的电势差C．带电荷量为的相同试探电荷在A所在等势面上做圆周运动的速度与在B所在等势面上做圆周运动的速度之比为D．带电荷量为的相同试探电荷在A所在等势面上做圆周运动的周期与在C所在等势面上做圆周运动的周期之比为16．（2020·福建·上杭县才溪中学高二阶段练习）（多选）如图所示，B、C、D三点都在以点电荷+Q为圆心的某圆上，将一试探电荷从B、C、D各点分别移到A点时，电场力做功大小关系是（　　）A．WBA＞WCA B．WDA＞WBAC．WCA＝WDA D．WBA＝WCA17．（2022·江西省乐平中学高三阶段练习）（多选）如图，ABCD为正四面体，G、F分别是BC边、CD边的中点，在顶点A固定一个带正电的点电荷，下列说法正确的是（　　）A．BCD面是等势面B．G、F两点电势相等，电场强度不同C．G点电场强度与B点电场强度的大小之比为D．将一个带负电的检验电荷，从B点沿直线移到F点，电势能先增大后减小18．（2021·江西省万载中学高二阶段练习（多选））一正电子在只受静电力的作用下运动，经过A、D等势面时的动能分别26eV和5eV，若规定等势面C的电势为零，相邻等势面间电势差相等。则下列说中正确的是（　　）A．等势面D的电势为7VB．等势面B的电势为4VC．该正电子不可能到达电势为10V的等势面D．正电子运动到某一位置，其电势能变为8eV时，它的动能应为4eV19．（2021·湖北·高考真题）（多选）关于电场，下列说法正确的是（　　）A．电场是物质存在的一种形式B．电场力一定对正电荷做正功C．电场线是实际存在的线，反映电场强度的大小和方向D．静电场的电场线总是与等势面垂直，且从电势高的等势面指向电势低的等势面20．（2019·北京·高考真题）如图所示，a、b两点位于以负点电荷–Q（Q>0）为球心的球面上，c点在球面外，则A．a点场强的大小比b点大B．b点场强的大小比c点小C．a点电势比b点高D．b点电势比c点低21．（2021·全国·高考真题）如图（a），在一块很大的接地金属平板的上方固定一负电荷。由于静电感应，在金属平板上表面产生感应电荷，金属板上方电场的等势面如图（b）中虚线所示，相邻等势面间的电势差都相等。若将一正试探电荷先后放于M和N处，该试探电荷受到的电场力大小分别为和，相应的电势能分别为和，则（　　） A． B．C． D．22．（2020·北京·高考真题）真空中某点电荷的等势面示意如图，图中相邻等势面间电势差相等。下列说法正确的是（　　）A．该点电荷一定为正电荷B．P点的场强一定比Q点的场强大C．P点电势一定比Q点电势低D．正检验电荷在P点比在Q点的电势能大23．（2021·浙江·高考真题）某书中有如图所示的图，用来表示横截面是“<”形导体右侧的电场线和等势面，其中a、b是同一条实线上的两点，c是另一条实线上的一点，d是导体尖角右侧表面附近的一点。下列说法正确的是（　　）A．实线表示电场线B．离d点最近的导体表面电荷密度最大C．“<”形导体右侧表面附近电场强度方向均相同D．电荷从a点到c点再到b点电场力做功一定为零24．（2022·浙江·高考真题）某种气体—电子放大器的局部结构是由两块夹有绝缘介质的平行金属薄膜构成，其上存在等间距小孔，其中相邻两孔截面上的电场线和等势线的分布如图所示。下列说法正确的是（　　）A．a点所在的线是等势线B．b点的电场强度比c点大C．b、c两点间的电势差的值比a、c两点间的大D．将电荷沿图中的线从d→e→f→g移动时电场力做功为零25．（2021·天津·高考真题）（多选）两个位于纸面内的点电荷产生电场的等势面如图中实线所示，相邻等势面间的电势差相等。虚线是一个电子在该电场中的运动轨迹，轨迹与某等势面相切于P点。下列说法正确的是（　　）A．两点电荷可能是异种点电荷 B．A点的电场强度比B点的大C．A点的电势高于B点的电势 D．电子运动到P点时动能最小26．（2021·全国·高考真题）（多选）某电场的等势面如图所示，图中a、b、c、d、e为电场中的5个点，则（　　） A．一正电荷从b点运动到e点，电场力做正功B．一电子从a点运动到d点，电场力做功为4eVC．b点电场强度垂直于该点所在等势面，方向向右D．a、b、c、d四个点中，b点的电场强度大小最大
