物理5 光的衍射备课ppt课件

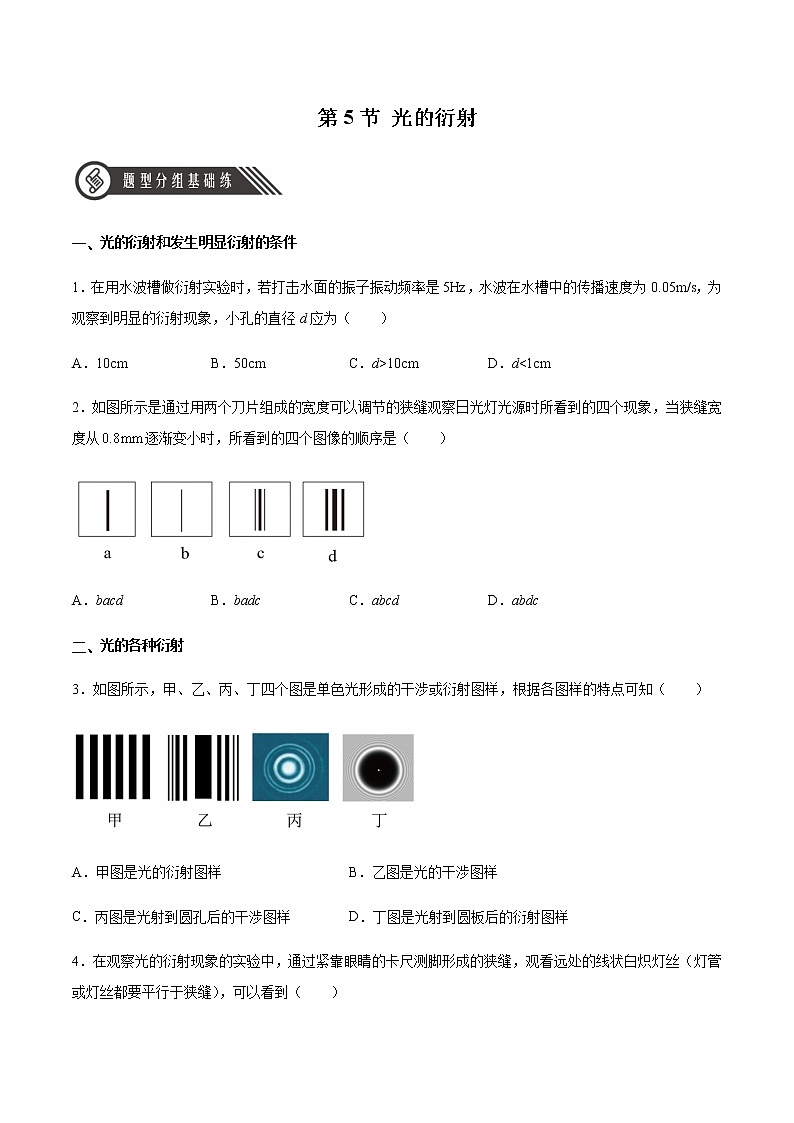

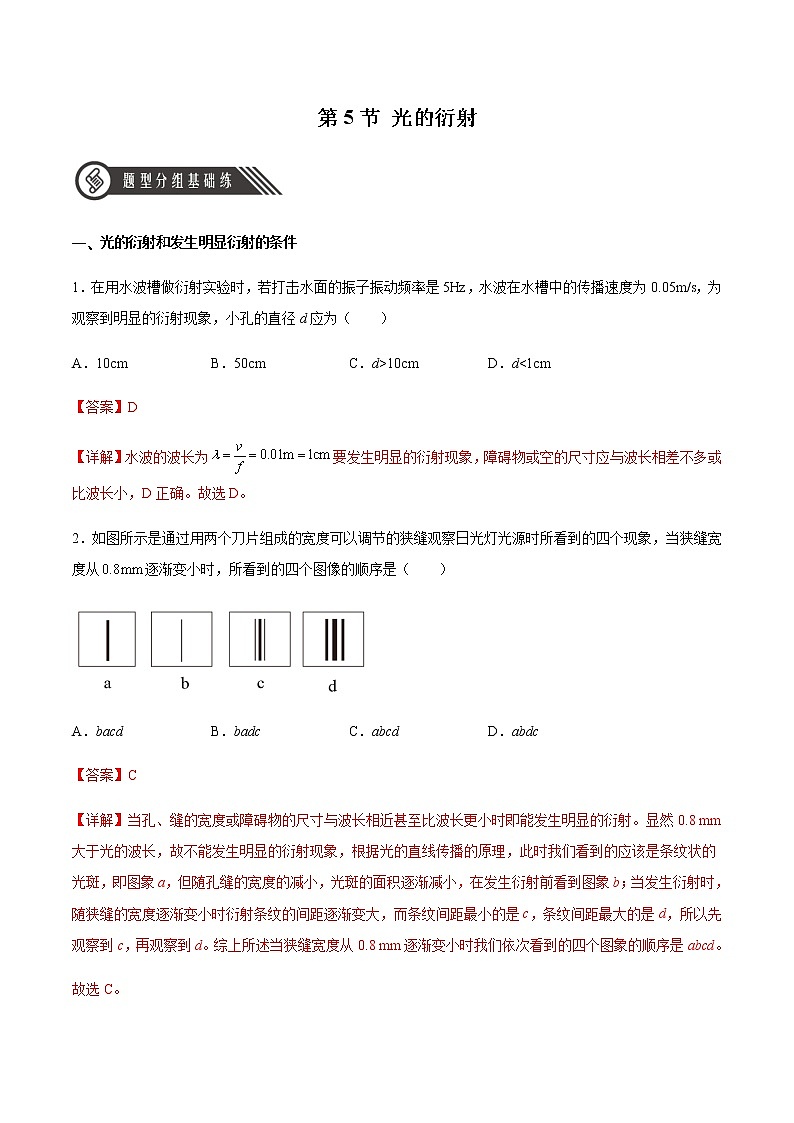

第5节 光的衍射

一、光的衍射和发生明显衍射的条件

1．在用水波槽做衍射实验时，若打击水面的振子振动频率是5Hz，水波在水槽中的传播速度为0.05m/s，为观察到明显的衍射现象，小孔的直径d应为（　　）

A．10cm B．50cm C．d>10cm D．d<1cm

2．如图所示是通过用两个刀片组成的宽度可以调节的狭缝观察日光灯光源时所看到的四个现象，当狭缝宽度从逐渐变小时，所看到的四个图像的顺序是（　　）

A．bacd B．badc C．abcd D．abdc

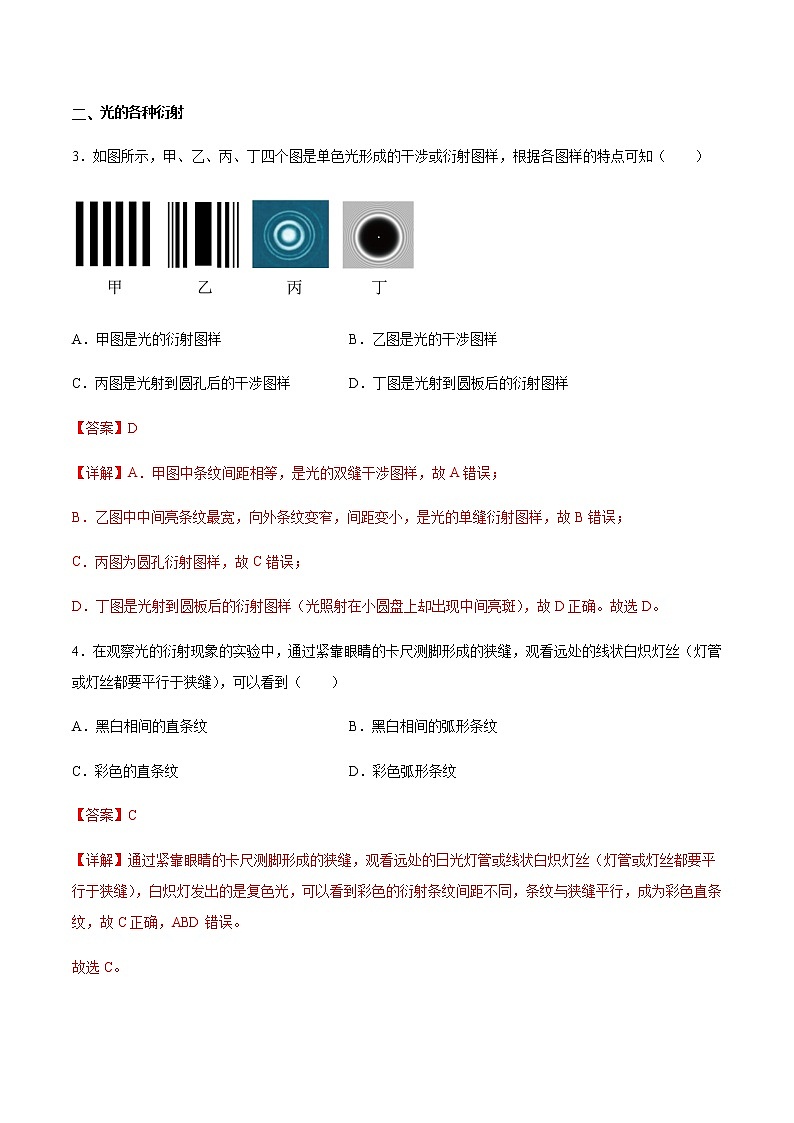

二、光的各种衍射

3．如图所示，甲、乙、丙、丁四个图是单色光形成的干涉或衍射图样，根据各图样的特点可知（　　）

A．甲图是光的衍射图样 B．乙图是光的干涉图样

C．丙图是光射到圆孔后的干涉图样 D．丁图是光射到圆板后的衍射图样

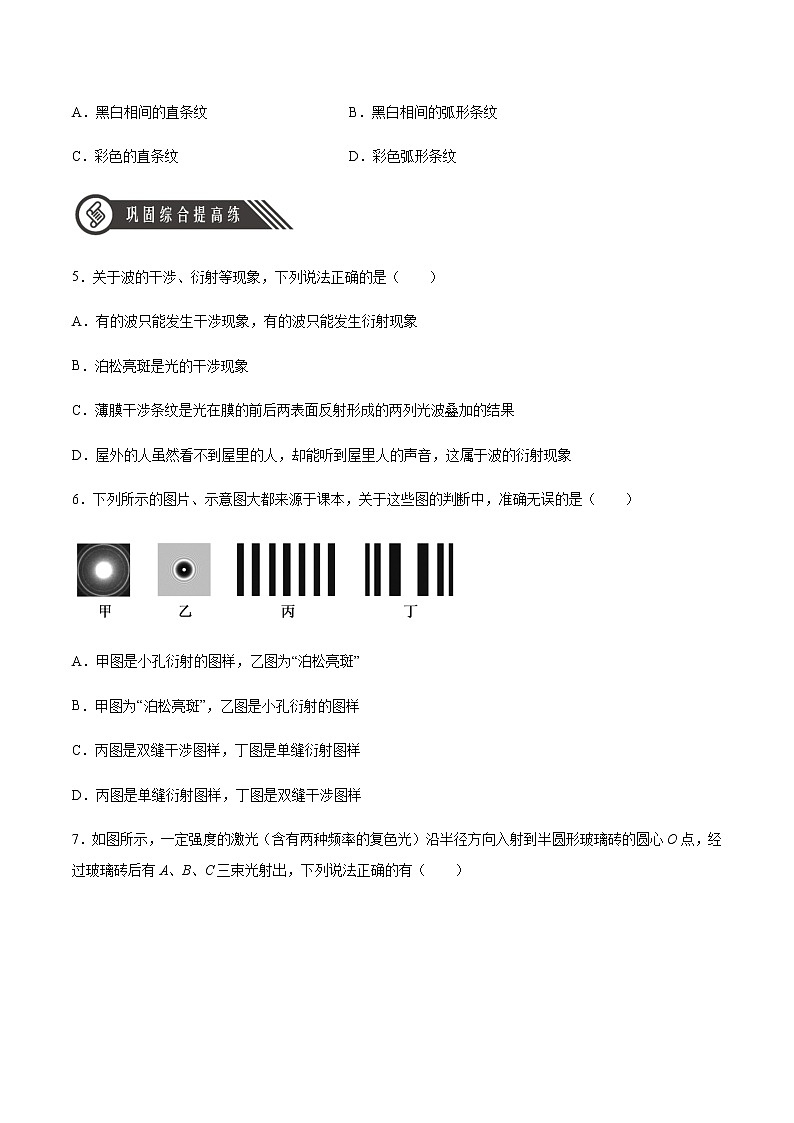

4．在观察光的衍射现象的实验中，通过紧靠眼睛的卡尺测脚形成的狭缝，观看远处的线状白炽灯丝（灯管或灯丝都要平行于狭缝），可以看到（　　）

A．黑白相间的直条纹 B．黑白相间的弧形条纹

C．彩色的直条纹 D．彩色弧形条纹

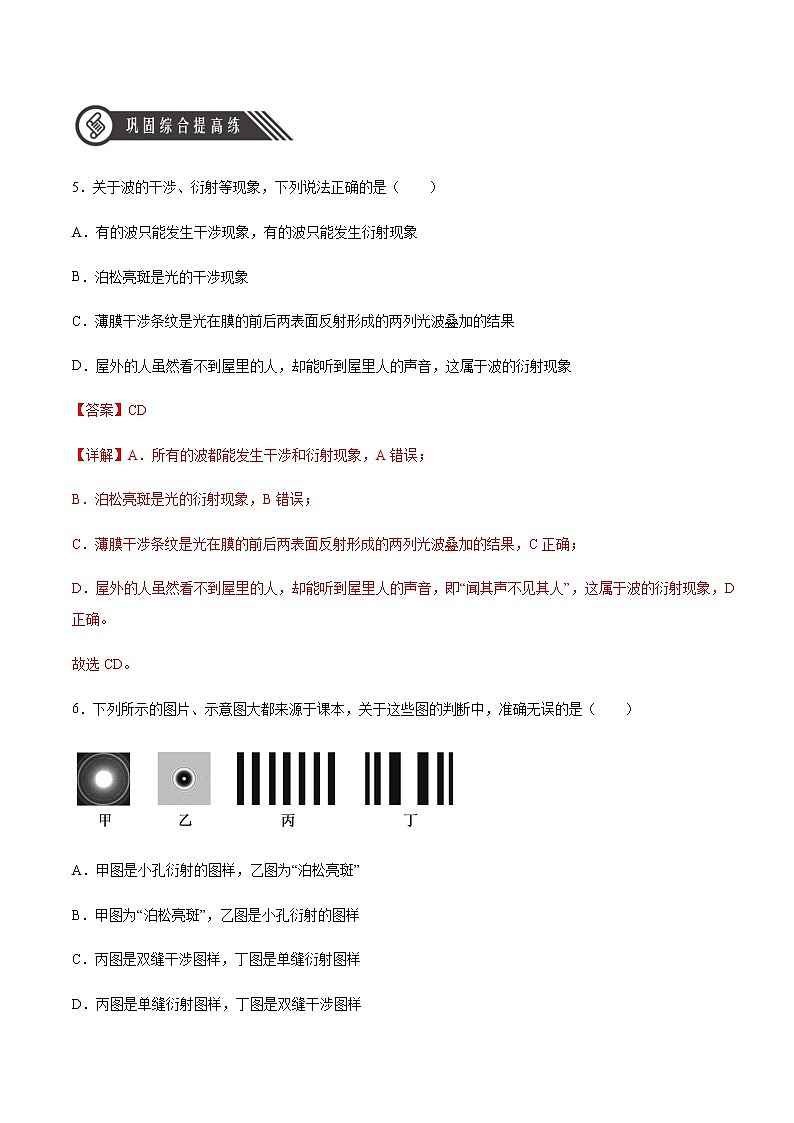

5．关于波的干涉、衍射等现象，下列说法正确的是（　　）

A．有的波只能发生干涉现象，有的波只能发生衍射现象

B．泊松亮斑是光的干涉现象

C．薄膜干涉条纹是光在膜的前后两表面反射形成的两列光波叠加的结果

D．屋外的人虽然看不到屋里的人，却能听到屋里人的声音，这属于波的衍射现象

6．下列所示的图片、示意图大都来源于课本，关于这些图的判断中，准确无误的是（　　）

A．甲图是小孔衍射的图样，乙图为“泊松亮斑”

B．甲图为“泊松亮斑”，乙图是小孔衍射的图样

C．丙图是双缝干涉图样，丁图是单缝衍射图样

D．丙图是单缝衍射图样，丁图是双缝干涉图样

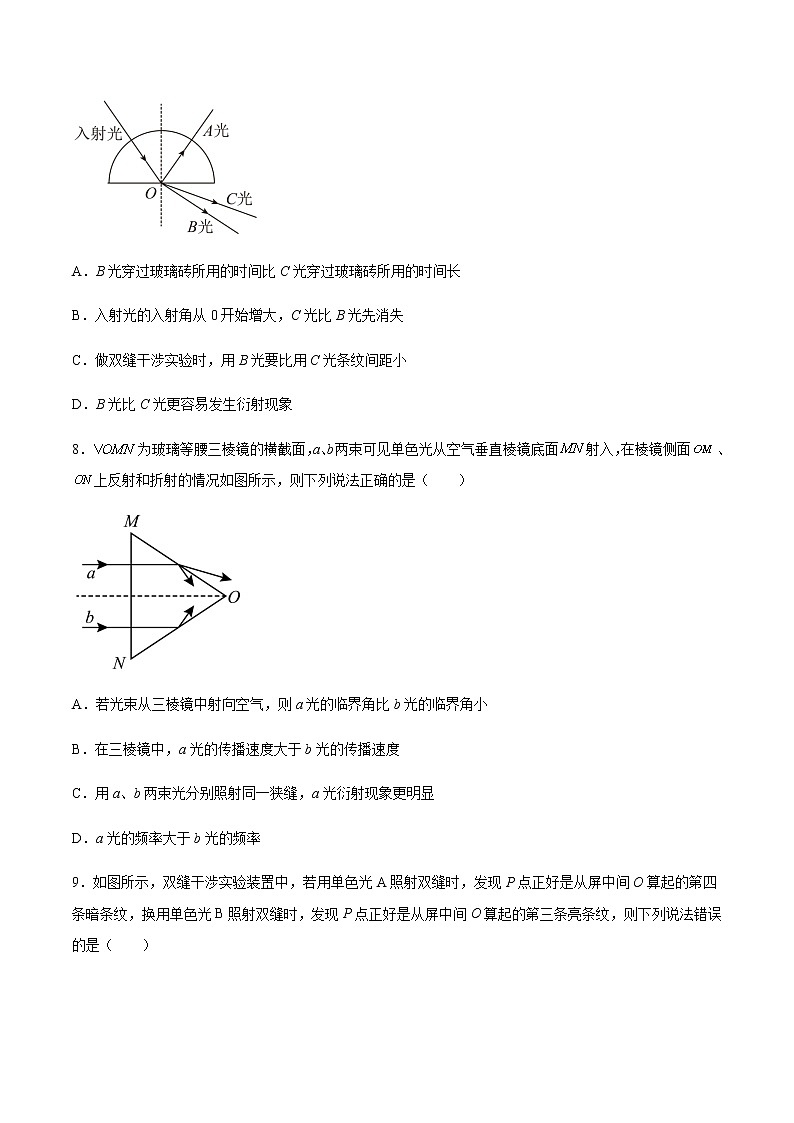

7．如图所示，一定强度的激光（含有两种频率的复色光）沿半径方向入射到半圆形玻璃砖的圆心O点，经过玻璃砖后有A、B、C三束光射出，下列说法正确的有（　　）

A．B光穿过玻璃砖所用的时间比C光穿过玻璃砖所用的时间长

B．入射光的入射角从0开始增大，C光比B光先消失

C．做双缝干涉实验时，用B光要比用C光条纹间距小

D．B光比C光更容易发生衍射现象

8．为玻璃等腰三棱镜的横截面，a、b两束可见单色光从空气垂直棱镜底面射入，在棱镜侧面、上反射和折射的情况如图所示，则下列说法正确的是（　　）

A．若光束从三棱镜中射向空气，则a光的临界角比b光的临界角小

B．在三棱镜中，a光的传播速度大于b光的传播速度

C．用a、b两束光分别照射同一狭缝，a光衍射现象更明显

D．a光的频率大于b光的频率

9．如图所示，双缝干涉实验装置中，若用单色光A照射双缝时，发现Р点正好是从屏中间О算起的第四条暗条纹，换用单色光B照射双缝时，发现Р点正好是从屏中间О算起的第三条亮条纹，则下列说法错误的是（　　）

A．单色光B的频率大于单色光A的频率

B．单色光B的波长大于单色光A的波长

C．单色光B的相邻亮条纹间的距离小于单色光A的相邻亮条纹间的距离

D．用单色光A和B在同一单缝衍射的装置上做实验，在缝宽不变的情况下，单色光B更容易发生明显衍射

10．在抽制很细的金属丝的过程中，可以用激光随时监测抽丝的粗细情况。其装置如图甲所示，在抽丝机的细丝出口附近，用一束激光沿与细丝垂直的方向照射细丝，在细丝的另一侧用光屏接收激光。工作人员通过观察光屏上明暗相间亮斑的情况（如图乙所示为沿激光传播方向看到的光屏情况），便可知道抽制出的细丝是否合格。对于这种监控抽丝机的装置，下列说法中正确的是（　　）

A．这是利用光的直线传播规律 B．这是利用光的衍射现象

C．如果屏上条纹变宽，表明细丝粗了 D．如果屏上条纹变宽，表明细丝细了

11．中国女科学家屠呦呦因发现青蒿素而获得2015年诺贝尔生物学或医学奖，屠呦呦也成为首位获得该奖的中国人．在研究青蒿素化学结构中，研究人员用比可见光波长更短的射线衍射方法最终确定了其化学结构．在做单缝衍射实验中，下列说法正确的是（    ）

A．将入射光由可见光换成射线，衍射条纹间距变窄

B．使单缝宽度变小，衍射条纹间距变窄

C．换用波长较长的光照射，衍射条纹间距变宽

D．增大单缝到屏的距离，衍射条纹间距变窄

E．衍射条纹中央条纹最宽

12．一般认为激光器发出的是频率为的“单色光”，实际上它的频率并不是真正单一的，激光频率是它的中心频率，它所包含的频率范围是(也称频率宽度)，其中和分别记为“上限频率”和“下限频率”。如图所示，某红宝石激光器发出的激光（其“上限频率”和“下限频率”对应的分别记为a光和b光）由空气斜射到平行液膜的上表面，射入时与液膜上表面成θ角．则下列说法正确的是（　　）

A．逐渐减小θ角，a光在液膜下表面先发生全反射

B．a光从下表面射出时与入射光线间偏移的距离较大

C．b光更容易发生明显的衍射现象

D．相同装置做双缝干涉实验，b光产生的干涉条纹间距较小

13．某学习小组在探究三棱镜对光的色散的实验中，用一束含有两种A、B不同颜色的光束以一定的角度从三棱镜的一边射入，并从另一面射出，如图4所示．由此我们可以知道(　 　)

A．在同种介质中，A光的波长比B光的波长长

B．从空气中以相同的入射角射入同样的介质，A光的折射角比B光的小

C．A、B两种光在水中的速度一样大

D．A、B两种光从相同的介质入射到空气中，逐渐增大入射角，B光先发生全反射

E．A光比B光易发生明显的衍射现象

14．下列说法正确的是（　　）

A．光纤通信是利用了全反射的原理

B．水面上的油膜在阳光照射下会呈现彩色，这是由于光的衍射造成的

C．障碍物的尺寸比光的波长大得多时，一定不会发生衍射现象

D．人们眯起眼睛看灯丝时看到的彩色条纹是光的单缝衍射图样

E．水中的气泡看起来特别明亮，是因为光从水中射向气泡时，一部分光在界面上发生了全反射的缘故
