初中物理中考复习 专题19生活用电问题（解析版）

这是一份初中物理中考复习 专题19生活用电问题（解析版），共13页。试卷主要包含了选择题，填空题，综合应用题等内容，欢迎下载使用。

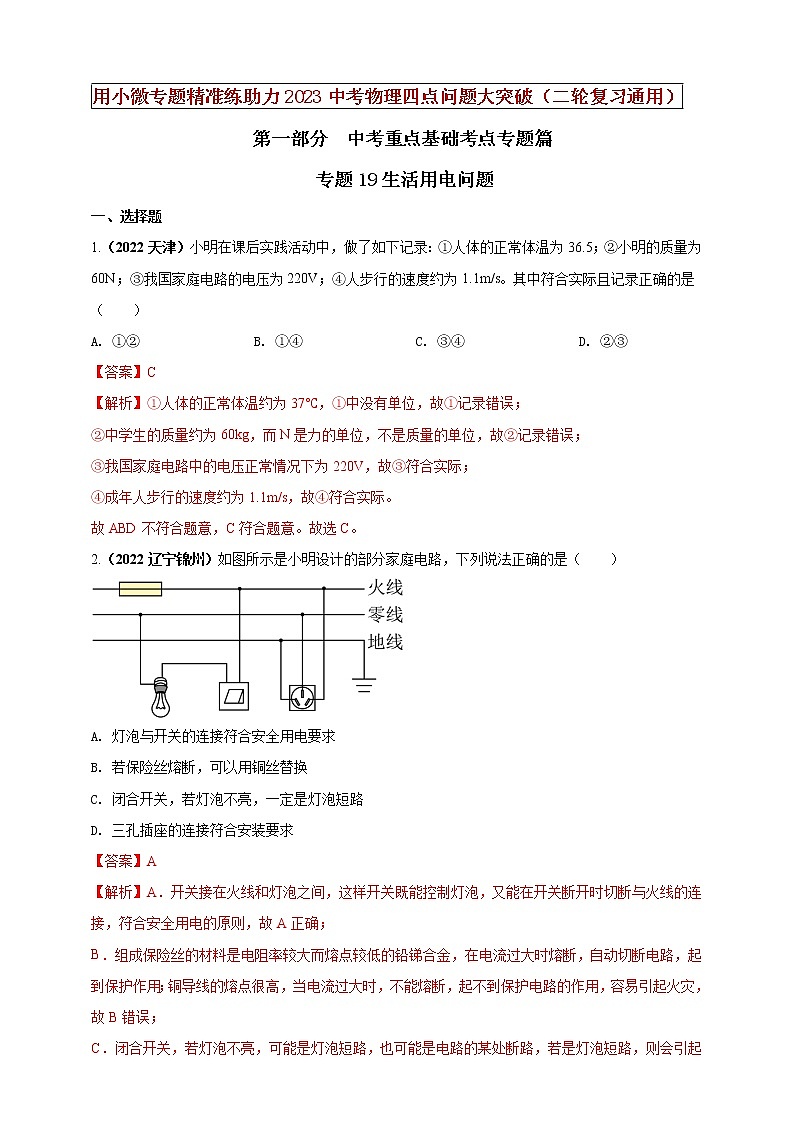

用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）                       第一部分  中考重点基础考点专题篇专题19生活用电问题一、选择题1.（2022天津）小明在课后实践活动中，做了如下记录：①人体的正常体温为36.5；②小明的质量为60N；③我国家庭电路的电压为220V；④人步行的速度约为1.1m/s。其中符合实际且记录正确的是（　　）A. ①② B. ①④ C. ③④ D. ②③【答案】C【解析】①人体的正常体温约为37℃，①中没有单位，故①记录错误；②中学生的质量约为60kg，而N是力的单位，不是质量的单位，故②记录错误；③我国家庭电路中的电压正常情况下为220V，故③符合实际；④成年人步行的速度约为1.1m/s，故④符合实际。故ABD不符合题意，C符合题意。故选C。2.（2022辽宁锦州）如图所示是小明设计的部分家庭电路，下列说法正确的是（　　）A. 灯泡与开关的连接符合安全用电要求B. 若保险丝熔断，可以用铜丝替换C. 闭合开关，若灯泡不亮，一定是灯泡短路D. 三孔插座的连接符合安装要求【答案】A【解析】A．开关接在火线和灯泡之间，这样开关既能控制灯泡，又能在开关断开时切断与火线的连接，符合安全用电的原则，故A正确；B．组成保险丝的材料是电阻率较大而熔点较低的铅锑合金，在电流过大时熔断，自动切断电路，起到保护作用；铜导线的熔点很高，当电流过大时，不能熔断，起不到保护电路的作用，容易引起火灾，故B错误；C．闭合开关，若灯泡不亮，可能是灯泡短路，也可能是电路的某处断路，若是灯泡短路，则会引起保险丝熔断，故C错误；D．三孔插座的左孔应接零线，右孔应接火线，上孔应接地线，上图的接法不符合安全用电的要求，故D错误。故选A。3（2022四川达州）（3分）学习物理对开发大脑有特殊功能，通过物理学习，我们养成了观察、思考和质疑的习惯，下列有关生活中的物理知识说法正确的是（　　）A．电动机是依据电磁感应来工作的 B．九年级物理课本长约8cm C．V•A是电功的单位 D．家庭电路中，控制各灯具的开关都装在火线上，确保断开开关时灯具上不带电【答案】D【解析】A、电动机的原理是通电导体在磁场中会受到力的作用，故A错误；B、九年级物理课本长约26cm，故B错误；C、由P＝UI知，V•A是电功率的单位，故C错误；D、控制各灯具的开关都装在火线上，确保断开开关时灯具上不带电，故D正确。4.（2022辽宁盘锦）关于安全用电，下列说法正确的是（　　）A.控制电灯的开关要连接在电灯和火线之间B.用电器达到使用寿命可以继续使用C.在发生触电事故现场，可以用手去拉触电的同伴D.辨别零线火线时，手指不能触碰试电笔上的任何金属体【答案】A【解析】A．开关要接在电灯和火线之间，这样断开开关时，电灯才不会带电，这样更安全，故A正确；B．用电器达到使用寿命应及时更换，避免因线路老化造成短路，故B错误；C．在发生触电事故后，不能直接用手去拉触电者，而是要切断电源或用绝缘体使触电者不再触电，故C错误；D．用试电笔辨别火线、零线时，手不能接触笔尖金属体，手一定要接触笔尾金属体，故D错误。故选A。5.（2022四川成都）电网连着千万家，安全系着你我他。关于家庭电路及安全用电，下列说法正确的是（　　）A. 控制电灯的开关必须接在火线与电灯之间B. 发现空气开关跳闸后，应该立即重新合上C. 使用验电笔时，手不必接触笔尾金属部分D. 发现有人触电，立即用手把他拉离带电体【答案】A【解析】A．控制电灯的开关应接在火线与电灯之间，这样当电灯出现问题进行维修时，能有效的防止由于人体接触灯口金属部分导致人体与火线连通而发生触电事故，故A正确；B．空气开关跳闸原因是电路中的电流过大，而导致电路中电流过大的原因有电路的总功率过大和电路中发生短路两个因素，因此，如果立即闭合开关会出现继续跳闸或损毁用电器的情况，所以发现空气开关跳闸后，应先检查电路中发生电流过大的原因，排除故障以后才能闭合开关，故B错误；C．使用验电笔接触火线时会形成由笔尖→电阻器→氖管→人体→大地的通路，从而使氖管发光，利用此原理可以区分出零线和火线，因此，手和验电笔必须连通才能形成通路，连通的方式是手要接触笔尾金属部分，故C错误；D．发现有人触电时应先切断电源然后迅速使触电人摆脱带电体，如果找不到电源开关，则需要用绝缘体将触电人与带电体分离，而人体属于导体，若用手把触电人拉离带电体会使营救人员发生触电，故D错误。故选A。6. （2022辽宁鞍山）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（　　）A. 熔丝熔断B. 三孔插座与地线接触不良C. 灯泡被短路D. A、B两点间断路【答案】D【解析】AC．由题意可知，灯泡正常发光，若熔丝熔断或者灯泡被短路，则灯泡不能正常发光，故AC不符合题意；B．若三孔插座与地线接触不良，则与火线相接的右孔在与试电笔接触时，氖管应该发光，故B不符合题意；D． A、B两点间断路，则与三孔插座相连接的零线和火线不能形成闭合的回路，所以插座不能供电，又因为与火线不能相连通，所以插座的右孔也不能让氖管发光，故D符合题意。故选D。7.（2022辽宁铁岭）如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是（　　）A. ②处应接开关B. 电能表应接在空气开关后C. 若开关短路，空气开关会切断电路D. 用试电笔接触a孔中的金属片，氖管会发光【答案】D【解析】A．由三孔插座的接法，可得上面的线是火线，下面的线是零线，开关应与火线连接，故①处为开关，②处为电灯，故A错误；B．电能表是用来测量电路中用电器消耗电能的仪表，应接在空气开关之前，故B错误；C．空气开关切断电路有两种可能，要么电路中总功率过大，要么电路中有短路现象，若开关短路，电灯持续发光，空气开关不会切断电路，故C错误；D．用试电笔接触a孔中的金属片，火线，试电笔，人体与大地形成回路，氖管会发光，故D正确。故选D。8.（2022辽宁抚顺）下列关于家庭电路与安全用电的说法正确的是（　　）A. 总开关应安装电能表与保险装置之间B. 总电流过大时空气开关会切断电路C. 开关短路时漏电保护器会切断电路D. 灯的控制开关应安装在灯与零线之间【答案】AB【解析】A．家庭电路中，电能表应该安装在总开关之前，为了便于检修电路和更换电路元件时切断电路，总开关应安装在保险装置前面，所以总开关应安装在电能表与保险装置之间，故A正确；B．电路中电流过大时，超过空气开关允许通过的最大电流时，空气开关自动断开，切断电路，保护电路安全，故B正确；C．开关短路时，相当于开关闭合，没有发生漏电现象，所以漏电保护器不会切断电路，故C错误；D．为了使开关断开时，用电器上不带电，使用和更换时更安全，控制灯的开关应该安装在灯与火线之间，故D错误。故选AB。9.（2022山东潍坊）如图所示，家中常用延长线插座上插满了各种电器，各用电器同时工作。下列有关分析正确的是（　　）A. 各用电器串联 B. 干路电流过大容易发生火灾C. 插座延长线中可以没有地线 D. 可以用湿手拔使用中的插头【答案】B【解析】A．插座上的各用电器独立工作，互不影响，是并联连接，故A错误；B．插座上插满了各种电器，同时工作时，造成电路总功率过大，而家庭电路电压保持为220V，据P=UI，会造成电路电流过大，引发火灾事故，故B正确；C．插座上的用电器有金属外壳的，它的延长线中必须有地线，才能避免金属外壳带电而引发触电事故，故C错误；D．用湿手拔使用中的插头，而水是导体，手接触到火线，会出现触电事故，故D错误。故选B。10.（2022山东济南）下图所示是一些与用电有关的现象，符合安全用电原则的是（　　）A. 甲图中电源线老化破损仍继续使用  B. 乙图中爬树取下落在电线上的风筝C. 丙图中用湿手去插拔吹风机的插头  D. 丁图中电冰箱金属外壳已可靠接地【答案】D【解析】A．电源线老化应及时更换，因为人接触破损的电源线时，容易会发生触电事故，故A不符合题意；B．直接用手取下电线上的风筝时，容易发生触电事故，因为安全用电原则：不接触低压带电体，不靠近高压带电体。故B不符合题意；C．用湿手插拔插头，水是导体，人体的电阻会减小，极易发生触电事故，故C不符合题意；D．电冰箱的金属外壳接地，能及时将外壳上的电导走，避免触电事故，故D符合题意。故选D。 二、填空题1.（2022山东聊城）如图所示，控制灯泡的开关要接在___________（选填“1”或“2”）处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的___________（选填“火”“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。【答案】  1   地【解析】家庭电路中开关和它所控制的电灯是串联的，因此为了用电安全开关必须接在火线上，所以控制灯泡的开关要接在1处。将电水壶的三脚插头插入三孔插座中，电水壶的金属外壳与插座中的地线相连，这样即使金属外壳带电，电流也会通过地线导入大地，防止触电事故的发生。2.（2022青海省）如图所示，是某款储水式“暖手宝”，铭牌上标有“220V 440W”的字样。接入家庭电路正常工作时的电流为___________A，此时它将___________能转化为内能，通过___________（选填“做功”或“热传递”）的方式使手变暖。【答案】   2    电    热传递【解析】接入家庭电路正常工作时的电流为 暖手宝工作时，消耗电能，产生内能，将电能转化为内能，手吸收热量，手会变暖，这是通过热传递的方式增加手的内能。3.（2022江西省）劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与______相连，此时，测电笔与人体之间的连接方式是______联。【答案】 火  串【解析】火线是带电的，零线不带电，所以测电笔的氖管发光，说明被检测的插孔与火线相连。当测电笔氖管发光时，火线、测电笔、人体和大地形成通路，所以测电笔与人体之间的连接方式是串联。4.（2022山东临沂）小明家新购买了一台“220V 6600W”的即热式热水器。（1）在其他条件相同时，导线的横截面积越大，电阻越______，允许通过的最大电流越大，所以安装师傅选用较粗的铜芯导线。同时，为确保用电安全，热水器的金属外壳要______；（2）小明洗头时，该热水器共正常工作5min，消耗的电能为______J；吹干头发后，用塑料梳子梳头，头发越梳越蓬松，这是头发与梳子摩擦后带同种电荷而相互______的结果。【答案】 （1）小   接地线 （2）   排斥【解析】（1）根据得，在其他条件相同时，导线的横截面积越大，电阻越小，允许通过的最大电流越大，所以安装师傅选用较粗的铜芯导线。为确保用电安全，国家规定带有金属外壳的家用电器，其金属外壳必须接地，故热水器的金属外壳要接地线。（2）小明洗头时，该热水器共正常工作5min，消耗的电能为同种电荷相互排斥，异种电荷相互吸引。用塑料梳子梳头，头发越梳越蓬松，这是头发与梳子摩擦后带同种电荷而相互排斥的结果。5.（2022湖南衡阳）某商场有甲，乙两种容积相同的电热水壶，甲标有“220V 800W”的字样，乙标有“220V 1500W”的字样，若家庭电路的电压是220V，室内插座的额定电流是5A，用该插座给电热水壶供电，从安全用电的角度考虑，应选购______（选填“甲”或“乙”）电热水壶，选择的理由是______。【答案】 甲  乙的额定电流超过了插座的额定电流5A【解析】甲电热水壶的额定电流为乙电热水壶的额定电流为因为I1<5A，I2>5A，所以从安全用电的角度考虑，应选购甲。因为乙的额定电流超过了插座的额定电流5A，使用可能导致插座烧坏，甚至引起火灾。6. （2022辽宁阜新）如图所示，同一个插排上同时使用多个用电器，用电器的总功率过大，会造成家庭电路中的 ______过大，此时______（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。【答案】 电流##总电流   空气开关【解析】解将多个用电器插在同一个插排上同时使用，电路中用电器的总功率过大，根据P＝UI可知，会造成家庭电路中的总电流过大。家庭电路中的总电流过大时，空气开关会自动切断电路，起到保护家庭电路的作用。三、综合应用题1.（2022辽宁铁岭）某中学为了实现学生错峰用餐，食堂安装了自动加热餐台。其中一个餐台的部分简化电路如图所示。闭合开关S，加热餐台开始工作。当台内食品温度降到20℃时，控制开关S0转到位置1为食品加热；当台内食品温度达到50℃时，S0转到位置2为食品保温。定值电阻R1=24.2Ω，保温功率为400W。求：（1）定值电阻R2的阻值；（2）餐台加热状态下工作5min消耗的电能；（3）在加热状态时，餐台工作5min产生的热量可使5kg初温20℃的汤升温至50℃。若不计热量损失，求汤的比热容。【答案】（1）96.8Ω；（2）6×105J；（3）4×103J/（kg·℃）【解析】（1）S0接2时，R1、R2串联，处于保温状态，由得，电路中的总电阻为定值电阻R2的阻值为（2）S0接1时，只有R1工作，处于加热状态，由得，加热状态的功率为餐台加热状态下工作5min消耗的电能为W=P加t=2000W×5×60s=6×105J（3）由不计热量损失得，餐台工作5min产生的热量为Q=W=6×105J汤的比热容为答：（1）定值电阻R2阻值为96.8Ω；（2）餐台加热状态下工作5min消耗的电能6×105J；（3）汤的比热容为4×103J/（kg·℃）。2.（2022辽宁抚顺）图甲是最大功率为1000W的电煎锅，它分为高、中、低三挡。图乙是其简化电路图，S为总开关，S0为调挡开关，转动S0可将开关调至1、2、3位置。R1、R2、R3为发热电阻且阻值相等。求：（1）电煎锅的中挡电功率；（2）将电煎锅调至中挡煎制食物时，3分钟可将50g食物从4℃加热至139℃，电煎锅加热食物的效率。【食物的比热容取4.0×103J/（kg℃）】【答案】（1）500W；（2）30%【解析】（1）当S闭合，S0接1时，R1、R2、R3串联，处于低温挡；当S0接2时，R2、R3串联，处于中温挡；当S0接3时，只有R3工作，处于高温挡。根据P=UI和可知，电阻为电煎锅的中挡电功率（2）食物吸收的热量Q吸＝cmt＝4.0×103J/(kg℃)×50×10-3kg×(139℃-4℃)＝2.7×104J消耗的电能W＝P中t＝500W×3×60s＝9×104J电煎锅加热食物的效率答：（1）电煎锅的中挡电功率为500W；（2）将电煎锅加热食物的效率为30%。3. （2022广西北部湾）善于观察的小明发现，家中的即热式水龙头使用时冬季水温偏低，夏季水温偏高，还发现水龙头标有“220V2200W”。于是他增加两个相同的发热电阻R、两个指示灯（电阻不计）设计了如图所示的电路进行改进，其中为改进前水龙头发热电阻。开关可以只与c相连或同时与a、b相连，使其具有两挡工作状态，且冬季与夏季水龙头工作的总电流之比为4∶1。求：（1）电阻的阻值；（2）改进前，若水龙头的热效率为90%，正常加热100s提供的热量；（3）改进后，冬季使用时水龙头工作的总电功率。【答案】（1）22Ω；（2）1.98×105J；（3）4400W【解析】（1）R0电阻为（2）改进前，正常加热100s消耗的电能W=P额t=2200W×100s=2.2×105J正常加热100s提供的热量Q=Wη=2.2×105J×90%=1.98×105J（3）由电路图可知，将开关S1与a、b相连时工作的电路元件，R0和R并联，电路的总电阻最小，由可知，电路的总功率最大，水龙头处于高温状态；将开关S1与c相连时，R与R0串联，总电阻较大，由可知，总功率较小，水龙头处于低温状态；因为冬季与夏季水龙头工作的总电流之比为4∶1，所以两季电流之比解方程可得R=22Ω改进后，冬季使用时水龙头工作的总电流 改进后，冬季使用时水龙头工作的总电功率P总=UI冬=220V×20A=4400W
