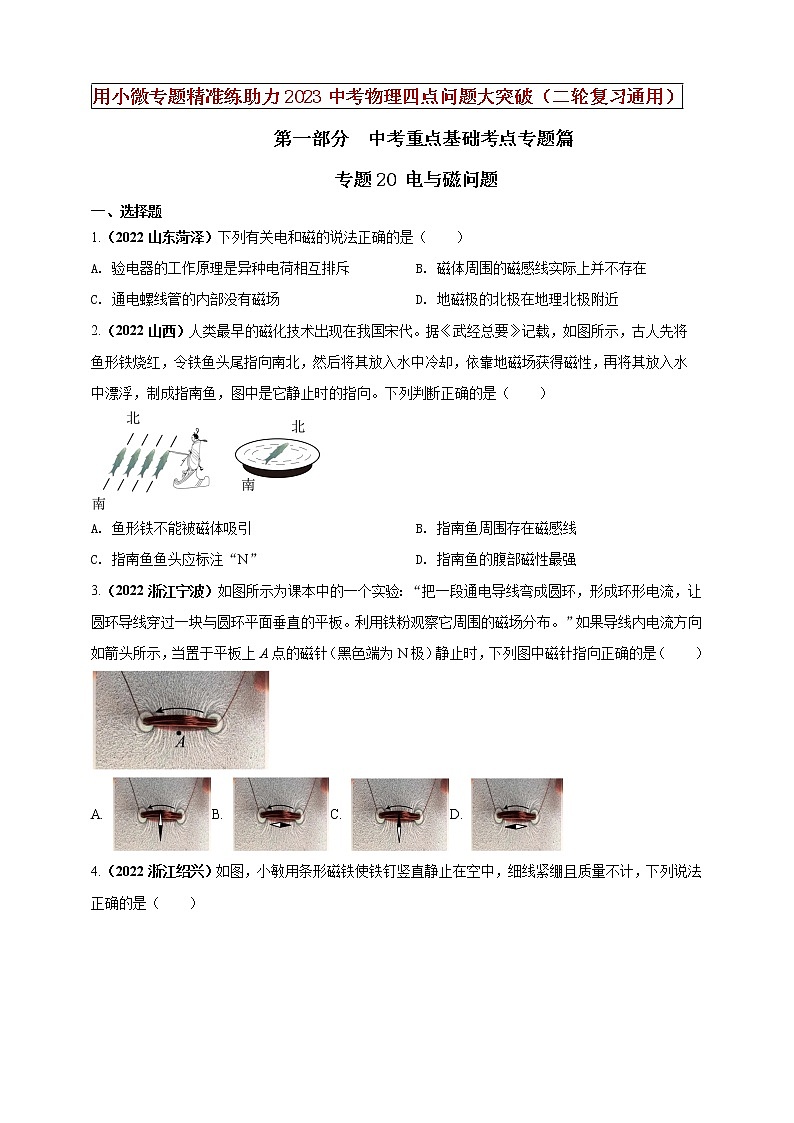

初中物理中考复习 专题20 电与磁问题（原卷版）

用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）

                          第一部分  中考重点基础考点专题篇

专题20 电与磁问题

一、选择题

1.（2022山东菏泽）下列有关电和磁的说法正确的是（　　）

A. 验电器的工作原理是异种电荷相互排斥 B. 磁体周围的磁感线实际上并不存在

C. 通电螺线管的内部没有磁场 D. 地磁极的北极在地理北极附近

2.（2022山西）人类最早的磁化技术出现在我国宋代。据《武经总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。下列判断正确的是（　　）

A. 鱼形铁不能被磁体吸引 B. 指南鱼周围存在磁感线

C. 指南鱼鱼头应标注“N” D. 指南鱼的腹部磁性最强

3.（2022浙江宁波）如图所示为课本中的一个实验：“把一段通电导线弯成圆环，形成环形电流，让圆环导线穿过一块与圆环平面垂直的平板。利用铁粉观察它周围的磁场分布。”如果导线内电流方向如箭头所示，当置于平板上A点的磁针（黑色端为N极）静止时，下列图中磁针指向正确的是（　　）

A. B. C. D.

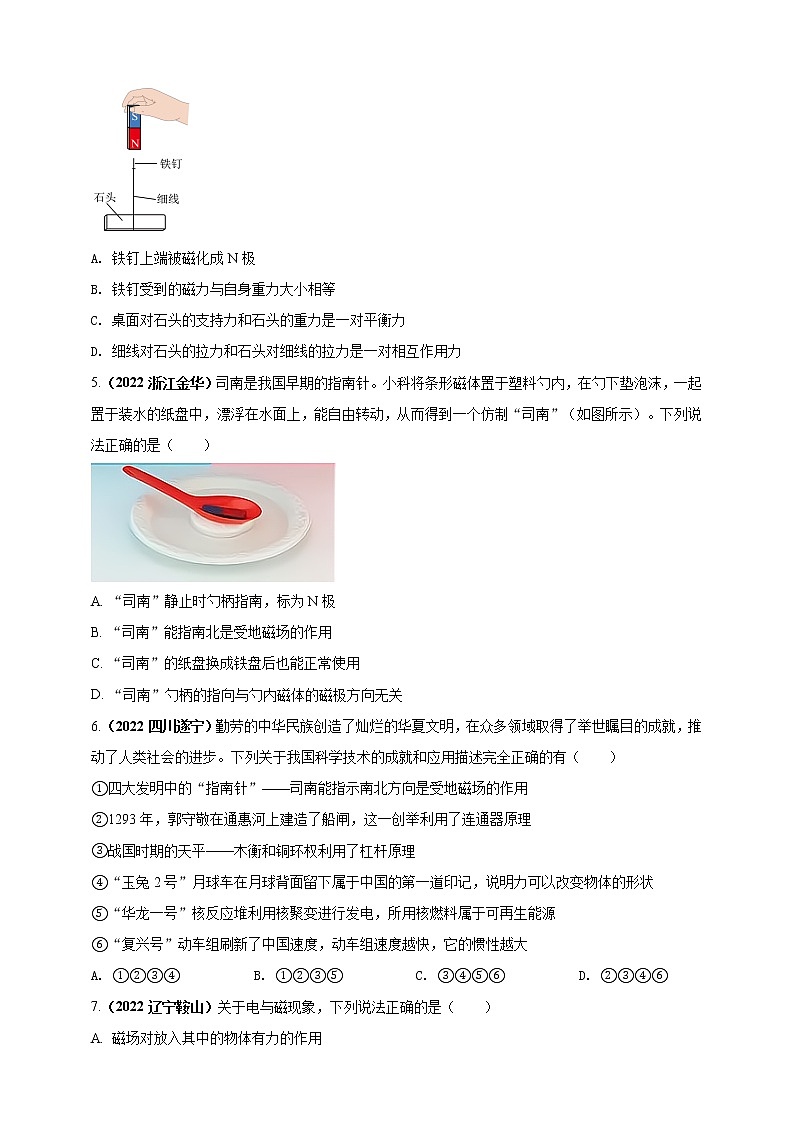

4.（2022浙江绍兴）如图，小敏用条形磁铁使铁钉竖直静止在空中，细线紧绷且质量不计，下列说法正确的是（　　）

A. 铁钉上端被磁化成N极

B. 铁钉受到的磁力与自身重力大小相等

C. 桌面对石头的支持力和石头的重力是一对平衡力

D. 细线对石头的拉力和石头对细线的拉力是一对相互作用力

5.（2022浙江金华）司南是我国早期的指南针。小科将条形磁体置于塑料勺内，在勺下垫泡沫，一起置于装水的纸盘中，漂浮在水面上，能自由转动，从而得到一个仿制“司南”（如图所示）。下列说法正确的是（　　）

A. “司南”静止时勺柄指南，标为N极

B. “司南”能指南北是受地磁场的作用

C. “司南”的纸盘换成铁盘后也能正常使用

D. “司南”勺柄的指向与勺内磁体的磁极方向无关

6.（2022四川遂宁）勤劳的中华民族创造了灿烂的华夏文明，在众多领域取得了举世瞩目的成就，推动了人类社会的进步。下列关于我国科学技术的成就和应用描述完全正确的有（　　）

①四大发明中的“指南针”——司南能指示南北方向是受地磁场的作用

②1293年，郭守敬在通惠河上建造了船闸，这一创举利用了连通器原理

③战国时期的天平——木衡和铜环权利用了杠杆原理

④“玉兔2号”月球车在月球背面留下属于中国的第一道印记，说明力可以改变物体的形状

⑤“华龙一号”核反应堆利用核聚变进行发电，所用核燃料属于可再生能源

⑥“复兴号”动车组刷新了中国速度，动车组速度越快，它的惯性越大

A. ①②③④ B. ①②③⑤ C. ③④⑤⑥ D. ②③④⑥

7.（2022辽宁鞍山）关于电与磁现象，下列说法正确的是（　　）

A. 磁场对放入其中的物体有力的作用

B. 发电机是根据电磁感应现象制成的

C. 奥斯特实验说明导体周围存在磁场

D. 电动机工作原理是导线在磁场中受到力的作用

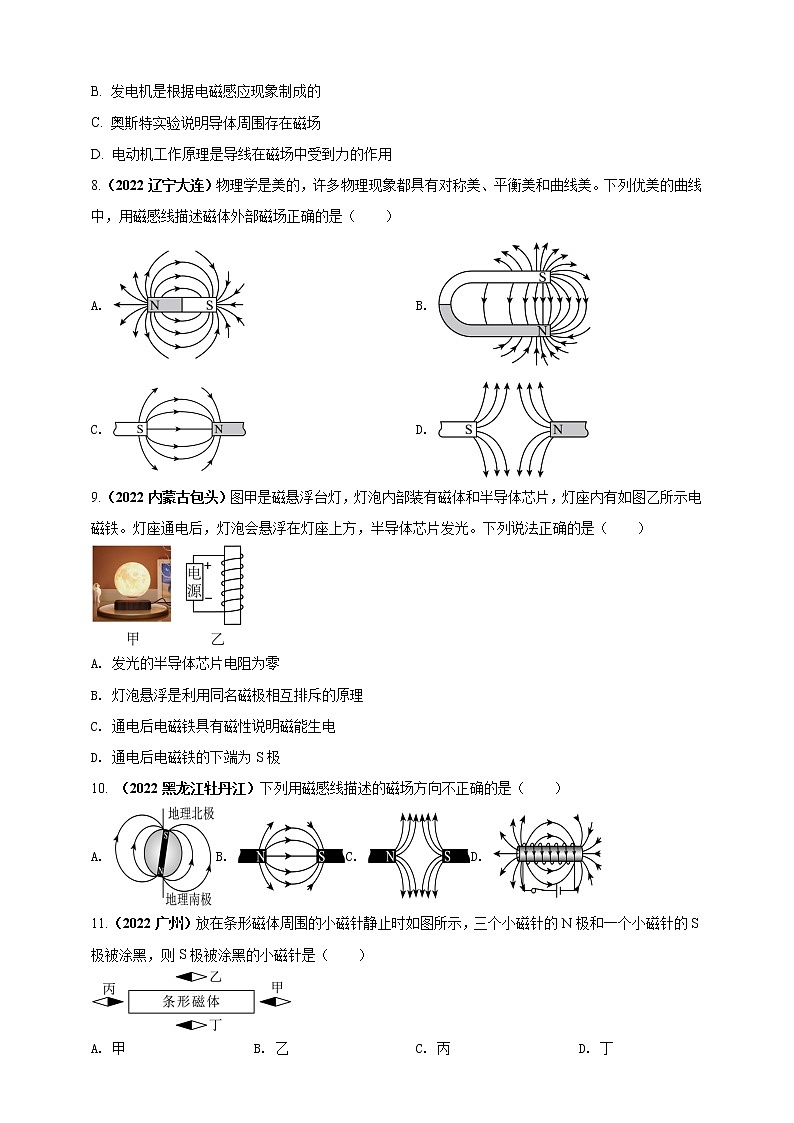

8.（2022辽宁大连）物理学是美的，许多物理现象都具有对称美、平衡美和曲线美。下列优美的曲线中，用磁感线描述磁体外部磁场正确的是（　　）

A.  B.

C.  D.

9.（2022内蒙古包头）图甲是磁悬浮台灯，灯泡内部装有磁体和半导体芯片，灯座内有如图乙所示电磁铁。灯座通电后，灯泡会悬浮在灯座上方，半导体芯片发光。下列说法正确的是（　　）

A. 发光的半导体芯片电阻为零

B. 灯泡悬浮是利用同名磁极相互排斥的原理

C. 通电后电磁铁具有磁性说明磁能生电

D. 通电后电磁铁的下端为S极

10. （2022黑龙江牡丹江）下列用磁感线描述的磁场方向不正确的是（　　）

A. B. C. D.

11.（2022广州）放在条形磁体周围的小磁针静止时如图所示，三个小磁针的N极和一个小磁针的S极被涂黑，则S极被涂黑的小磁针是（　　）

A. 甲 B. 乙 C. 丙 D. 丁

12.（2022青海省）以下叙述不符合事实的是（　　）

A. 托里拆利最早测出了大气压强的值 B. 欧姆发现了电流的磁效应

C. 法拉第发现了电磁感应现象 D. 牛顿提出了万有引力

13.（2022辽宁沈阳）如图所示是电磁继电器的工作原理图，闭合开关后，下列说法正确的是（    ）

A. 弹簧的弹性势能减小

B. 电磁铁的上端为极

C. 电动机工作，灯不发光

D. 电磁铁的工作原理是电磁感应

14. （2022山西）创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化装置图，电源电压一定。控制电路中，RN为压敏电阻，其阻值随压力的变化而变化，R0为定值电阻。闭合开关S1、S2，当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水。下列分析正确的是（　　）

A. 水位上升时，电磁铁磁性变弱 B. 水位上升时，通过R0电流变小

C. 水位下降时，R0的电功率变大 D. 水位下降时，RN的阻值会变大

15. （2022山东烟台）如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小。闭合开关S1、S2，下列说法正确的是（　　）

A. 电磁铁的右端为N极

B. 当滑片P向右滑动时，电磁铁磁性增强

C. 当滑片P向左滑动时，巨磁电阻的阻值增大

D. 当滑片P向左滑动时，指示灯变亮

16. （2022江西省）如图所示，是某同学自制的简易电磁锁原理图。闭合开关S，滑片P向左移动，使静止在水平桌面的条形磁体滑动，打开门锁。下列说法正确的是（　　）

A. 通电后电磁铁a端为S极

B. 滑片向左移动的过程中电磁铁的磁性增强

C. 条形磁体在滑动过程中受到向左的摩擦力

D. 条形磁体在滑动过程中受到的摩擦力变小

17.（2022山东聊城）如图所示，是智能扶手电梯的原理图，其中是压敏电阻。电梯上无乘客时，电动机转动变慢，使电梯运动变慢；电梯上有乘客时，电动机转动变快，使电梯运动变快。下列说法正确的是（　　）

A. 电磁铁上端是极                   B. 电磁继电器与发电机工作原理相同

C. 电梯上无乘客时，衔铁与触点2接触   D. 电梯上有乘客时，压敏电阻的阻值减小

18. （2022山东潍坊）我市装有多座过街天桥，极大方便了行人的出行。阴雨天时，空气潮湿，能见度低，路面湿滑，为保证行人上下天桥时的安全，需在天桥入口处设置警示灯。图甲是某同学为此设计的部分模拟电路，电磁铁及触点1固定不动，衔铁可在电磁铁作用下上下运动，带动铜棒绕点运动。该电路中需用到阻值随空气湿度变化的湿敏电阻，将湿敏电阻接在电路中（图中未画出），闭合开关，当空气湿度小于设定值时，警示灯随湿度变化而自动调整亮度；当空气湿度增大到设定值时，警示灯能不断闪烁。图乙是可供选择的两种湿敏电阻的阻值随湿度变化关系的图像。忽略电磁铁线圈电阻，灯泡阻值不变，以下说法正确的是（　　）

A. 应选R1作为该电路的湿敏电阻

B. 在、、三处位置中，湿敏电阻应安装在处

C 小于设定值时，湿度越小警示灯越亮

D. 向左移动滑片P，可使警示灯在较小湿度下实现闪烁

19. （2022四川成都）闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，利用此原理，人们制造了（　　）

A. 电磁铁 B. 电热器 C. 电动机 D. 发电机

二、填空题

1.（2022上海）一节新干电池的电压是_____V，功率为1kW的用电器工作 0.5 h，消耗的电能为____度，丹麦物理学家奥斯特发现电流周围存在_______。

2.（2022湖南湘西）有一堆铁粉和一堆铅粉，用两根完全相同的磁铁分别插入其中，提起后情形如图所示，则甲和乙中，属于铅粉的是___________。

3.（2022湖南株洲）如图是我国古代发明的指南针司南，能指示南北方向。因为地球周围存在地磁场，指南针静止时它的南极指向地理的______极附近。指南针放在通电导线附近发生了轻微偏转，是因为通电导体周围存在______。

4.（2022江苏徐州）如图所示，先将小磁针放在水平桌面上，静止时小磁针N极指向______方。再将一根直导线平行架在小磁针上方，给导线通电后，小磁针将_______，说明通电导线周围存在_____。

5. （2022山东枣庄）《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图。“柢”即握柄，是磁体的_______极，司南之所以能指南北，是由于受到_______的作用。

6. （2022天津）如图所示，通电螺线管的a端相当于条形磁体的______极；若螺线管中的电流增大，它的磁性会______。

7．（2022四川达州）（2分）如图所示，开关S闭合，根据通电螺线管周围的磁感线分布判断直流电源的左端为 　　（选填“正极”或“负极”）；弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，弹簧测力计示数 　　（选填“先变小后变大”“一直不变”或“先变大后变小”）。

8.（2022江苏南通）图中画出了两个磁极间的磁感线，这两个磁极都是______（选填“N”或“S”）极，图中B点的小磁针静止时北极所指的方向向______（选填“上” 或“下”）。

9.（2022四川成都） 为实现节能和智能控制，空调内部用到了传感器和电磁继电器，下图是启动或停止空调压缩机的电路示意图，电磁继电器是利用电磁铁控制工作电路通断的___________（选填“用电器”、“电源”或“开关”），夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性___________，低于设定温度时，工作电路就断开，停止制冷。

10. （2022浙江舟山）1820年，丹麦物理学家奥斯特通过实验首次证实电和磁之间的联系。小舟用图甲所示装置来模仿该实验。

（1）实验中得到通电直导线周围存在磁场的结论，那么他观察到的现象是_______；

（2）早先电话听筒的结构如图乙所示，当变化的电流通过线圈时，电磁铁的_____强弱发生变化，对薄铁片产生变化的吸引力，从而使薄铁片振动不同而发出不同的声音，这样就可以听到对方的讲话了。

11. （2022四川内江）要改变通电导线在磁场中的受力方向，可以通过改变电流方向或改变______方向来实现；发电机的出现是人类历史上一次重大革命，发电机是利用______现象制成的。
