初中物理中考复习 专题21 欧姆定律与电功率（原卷版）

专题22  欧姆定律与电功率

一、选择题

1.（2020·江苏省泰州市）如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω、1A”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”，小灯泡上标有“4.5V、0.3A”字样，其I-U图像如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（　　）

A. 电路的最大功率是3.6W

B. 小灯泡的最小功率是0.75W

C. 电流表的最小示数是0.15A

D. 电流表的最大示数是0.4A

2.（2020·江苏省连云港市）如图甲所示电路中，R为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。下列说法正确的是（　　）

A. 电源电压为3V B. 电压表的最大示数为2V

C. 整个电路功率变化了0.1W D. 电流表的示数变化了0.4A

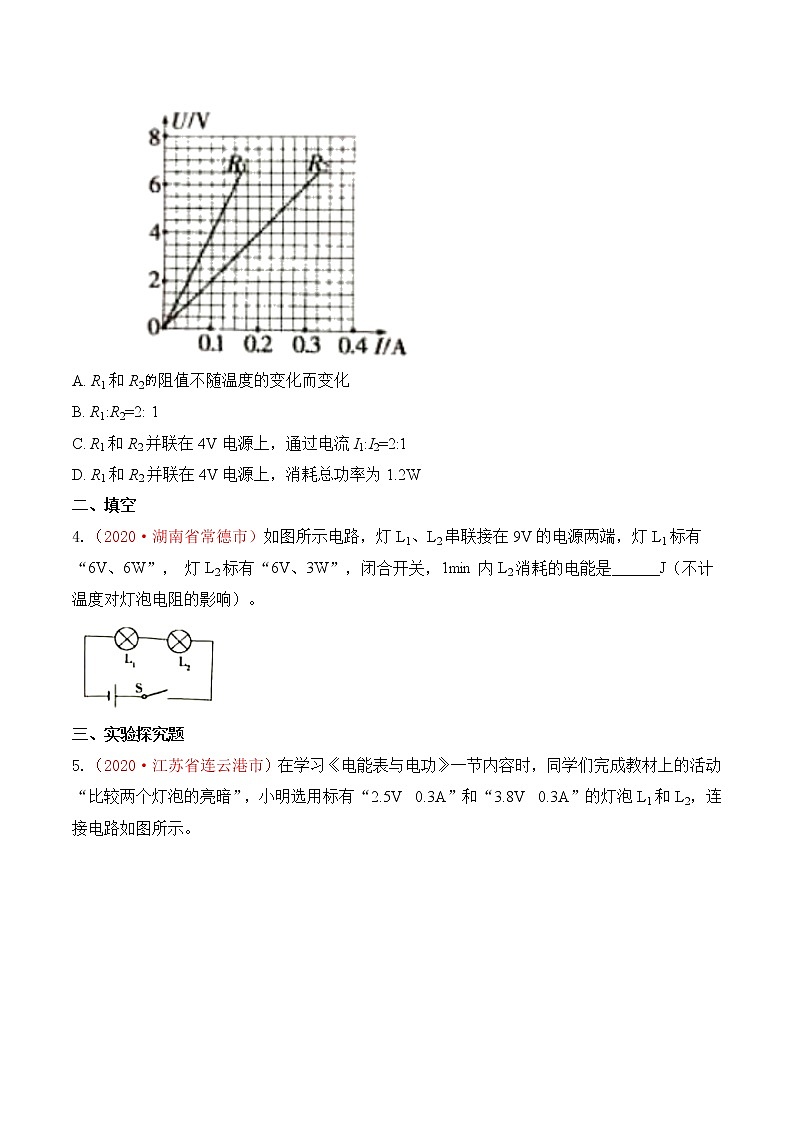

3.（2020·湖南省常德市）用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。下列说法不正确的是（　　）

A. R1和R2阻值不随温度的变化而变化

B. R1:R2=2: 1

C. R1和R2并联在4V电源上，通过电流I1:I2=2:1

D. R1和R2并联在4V电源上，消耗总功率为1.2W

二、填空

4.（2020·湖南省常德市）如图所示电路，灯L1、L2串联接在9V的电源两端，灯L1标有“6V、6W”， 灯L2标有“6V、3W”，闭合开关，1min内L2消耗的电能是______J（不计温度对灯泡电阻的影响）。

三、实验探究题

5.（2020·江苏省连云港市）在学习《电能表与电功》一节内容时，同学们完成教材上的活动“比较两个灯泡的亮暗”，小明选用标有“2.5V  0.3A”和“3.8V  0.3A”的灯泡L1和L2，连接电路如图所示。

(1)闭合开关后，发现两灯均不发光，电压表V1的示数很大，电压表V2的示数为0，故障的可能原因是______；

(2)排除故障后闭合开关，电压表V1的示数如图，此时的电压值为______V；

(3)此实验中一定时间内电流做功的多少可以通过观察______来比较，所用的研究方法为______；

(4)如果将这两只灯泡并联接入电压为2.5V的电路中，较亮的灯泡是______。（选填“L1”或“L2”）

六、计算题

6.（2020·江苏省泰州市）如图是某型号电饭锅工作原理的简化电路图，电饭锅有两挡，分别是高温烧煮和低温焖饭。S1为挡位自动控制开关，R1和R2为电热丝，R1的阻值为80Ω，高温烧煮挡的功率为660W。求：

(1)高温烧煮时干路中的电流；

(2)电阻丝R2的阻值；

(3)电饭锅低温焖饭0.5h消耗的电能是多少焦耳。

7.（2020·湖南省常德市）如图所示电路图中，已知定值电阻R1=R2=5Ω，滑动变阻器Rg的最大阻值为10Ω，电源电压为12V，电路中a处可能是电压表也可能是电流表。

(1)若只闭合开关S1，将滑动变阻器的触片滑至最左端，则电流表A2的示数为多大？

(2)若同时闭合开关S1、S2，将滑动变阻器触片滑至其中点，此时滑动变阻器消耗的电功率为多大？

8.（2020·贵州省黔西南州）一根粗细均匀的镍铬合金丝，将其接入电压为6V的电源上，通过的电流为0.3A。求：

(1)这根镍铬合金丝的电阻；

(2)通电1min消耗的电能；

(3)若将这根镍铬合金丝对折后一起接入原电源上，电路中的总电流为多大?

9.（2020·贵州省黔南州）如图甲所示电路中，电源电压为9V不变，R1是定值电阻，R2 由三段材料不同、横截面积相同的均匀导体EF、FG、GH制作而成，其中一段是铜丝，其电阻可忽略不计，另两段是电阻丝，其阻值与自身长度成正比，P是与R2良好接触并能移动的滑动触头。闭合开关S1断开S2，将P从H端移到E端时，电流表示数I与P向左移动的距离x之间的关系如图乙所示。问：

(1)电阻R1的阻值是多少？电阻R2的总电阻是多少？

(2)当x的值为30 cm时，电流表的示数是多少？

(3)当电压表的示数为4 V时，在20 s内电流通过R2产生的热量是多少？

(4)当P移动到最左端E处时，闭合开关S1和S2.电阻R2消耗的电功率与电路消耗的总电功率之比是多少？
