初中物理中考复习 专题24 光学做图重点问题（原卷版）

这是一份初中物理中考复习 专题24 光学做图重点问题（原卷版），共9页。试卷主要包含了按要求作图等内容，欢迎下载使用。

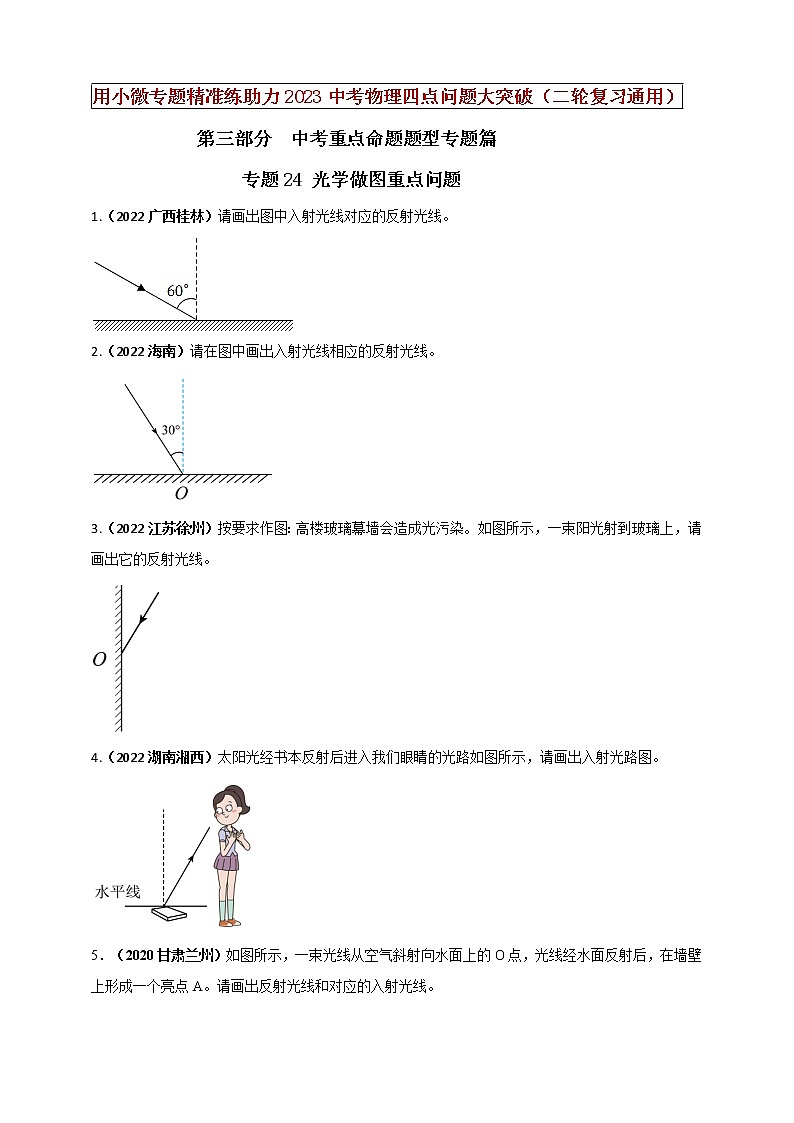

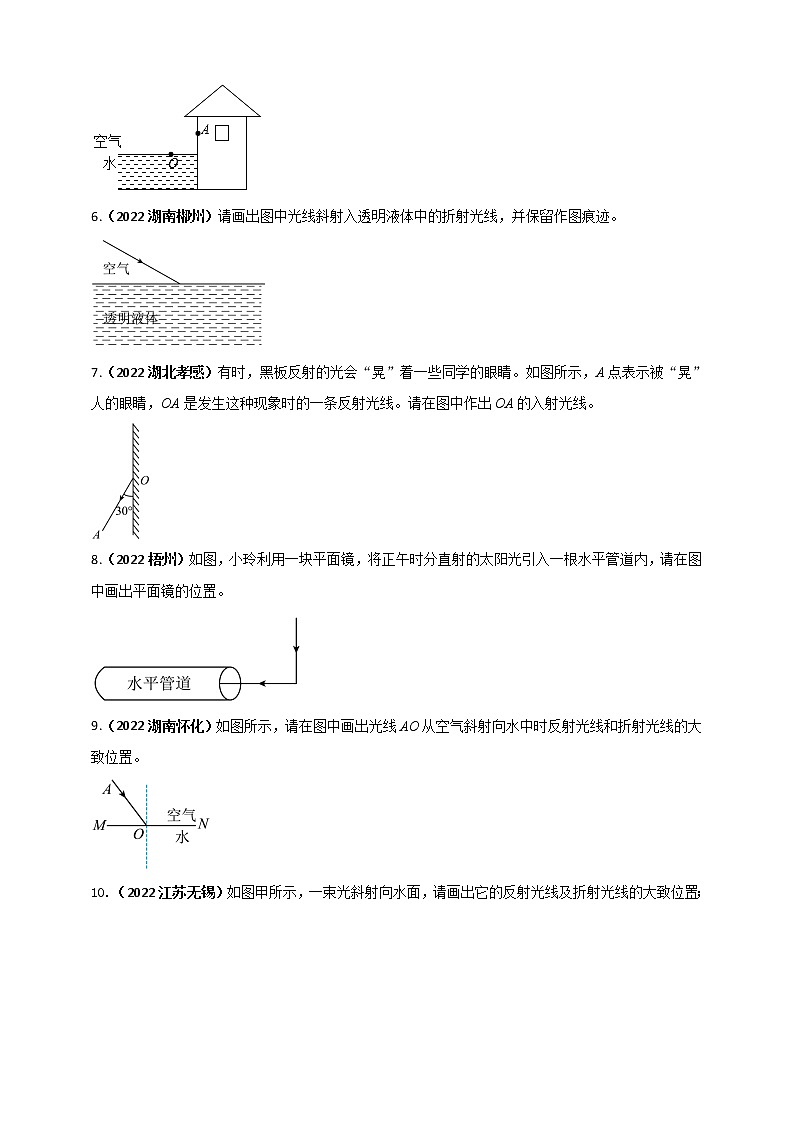

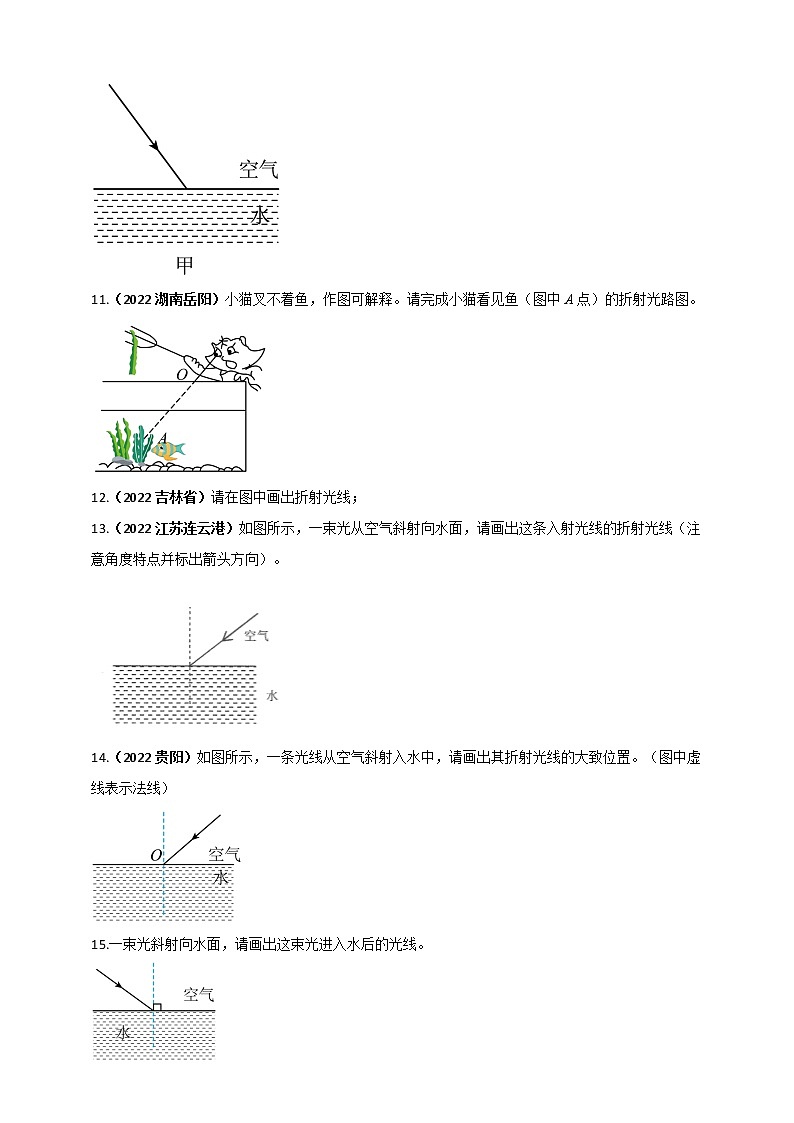

用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）               第三部分  中考重点命题题型专题篇专题24 光学做图重点问题1.（2022广西桂林）请画出图中入射光线对应的反射光线。2.（2022海南）请在图中画出入射光线相应的反射光线。3.（2022江苏徐州）按要求作图：高楼玻璃幕墙会造成光污染。如图所示，一束阳光射到玻璃上，请画出它的反射光线。4.（2022湖南湘西）太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。5．（2020甘肃兰州）如图所示，一束光线从空气斜射向水面上的O点，光线经水面反射后，在墙壁上形成一个亮点A。请画出反射光线和对应的入射光线。6.（2022湖南郴州）请画出图中光线斜射入透明液体中的折射光线，并保留作图痕迹。7.（2022湖北孝感）有时，黑板反射的光会“晃”着一些同学的眼睛。如图所示，A点表示被“晃”人的眼睛，OA是发生这种现象时的一条反射光线。请在图中作出OA的入射光线。8.（2022梧州）如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置。9.（2022湖南怀化）如图所示，请在图中画出光线AO从空气斜射向水中时反射光线和折射光线的大致位置。10.（2022江苏无锡）如图甲所示，一束光斜射向水面，请画出它的反射光线及折射光线的大致位置；11.（2022湖南岳阳）小猫叉不着鱼，作图可解释。请完成小猫看见鱼（图中A点）的折射光路图。12.（2022吉林省）请在图中画出折射光线；13.（2022江苏连云港）如图所示，一束光从空气斜射向水面，请画出这条入射光线的折射光线（注意角度特点并标出箭头方向）。14.（2022贵阳）如图所示，一条光线从空气斜射入水中，请画出其折射光线的大致位置。（图中虚线表示法线）15.一束光斜射向水面，请画出这束光进入水后的光线。16.（2022甘肃兰州）如图所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线。17.（2022广州）如图，一条光线垂直界面AC进入玻璃砖后，在界面AB上只发生反射，在图中画出该光线经界面AB反射和从界面BC离开玻璃砖后的光线。18.（2022苏州）在图中画出垂直于玻璃砖的光线OP经过玻璃砖射出的光路图；19. （2022湖北随州）小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”。设真实的鱼尾上有一点A，在小聪眼里这一点“跑到了A＇的位置”，如图所示。请画出造成这种现象的光路图（只需用一条光线的光路示意即可，并保留作图痕迹）。20. （2022广西贵港）如图所示，一束光从水斜射入空气中，已知入射光AO，请画出它的反射光线OB和折射光线OC的大致方向。21.（2022广东）如图所示，一束光从水中射向水面O点，画出法线、反射光线和大致的折射光线。22.（2022安徽）光线是表示光的传播路径和方向的物理模型。如图甲所示， 一束光从空气斜射到玻璃砖表面， 一部分光射进玻璃中， 另一部分光返回到空气中，请在图乙中大致画出该入射光的折射光线和反射光线。23.（2022湖北十堰）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线，并标出折射角r。24.（2022江苏泰州）如图，请完成图中光通过透镜后的光路。25.（2022江苏扬州）如图，请完成光线通过凸透镜的光路图。（F是凸透镜的焦点）26.（2022黑龙江绥化）画出图中折射光线的入射光线。27.（2022湖北恩施州）请在图中完成光路图。28.（2022广西百色）如图所示，请完成图中两条入射光线通过凸透镜后的光路图。29.（2022广西北部湾）请在图中画出入射光线通过透镜后的折射光线。30.（2022广西河池）如图所示，请完成光线通过透镜后的光路。 31.（2022贵州黔东南州）如图所示，请分别画出AB的入射光线和CO的折射光线。 32.（2022广州）如图，凸透镜的焦点为F，光心为O。①在图中画出S点发出的光线a经过透镜光心后的光线②S点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。33.（2022广西玉林）小明同学不注意用眼卫生，造成了高度近视，请在图中画出远处物体发出的两入射光线经他的晶状体折射后对应的光线。
