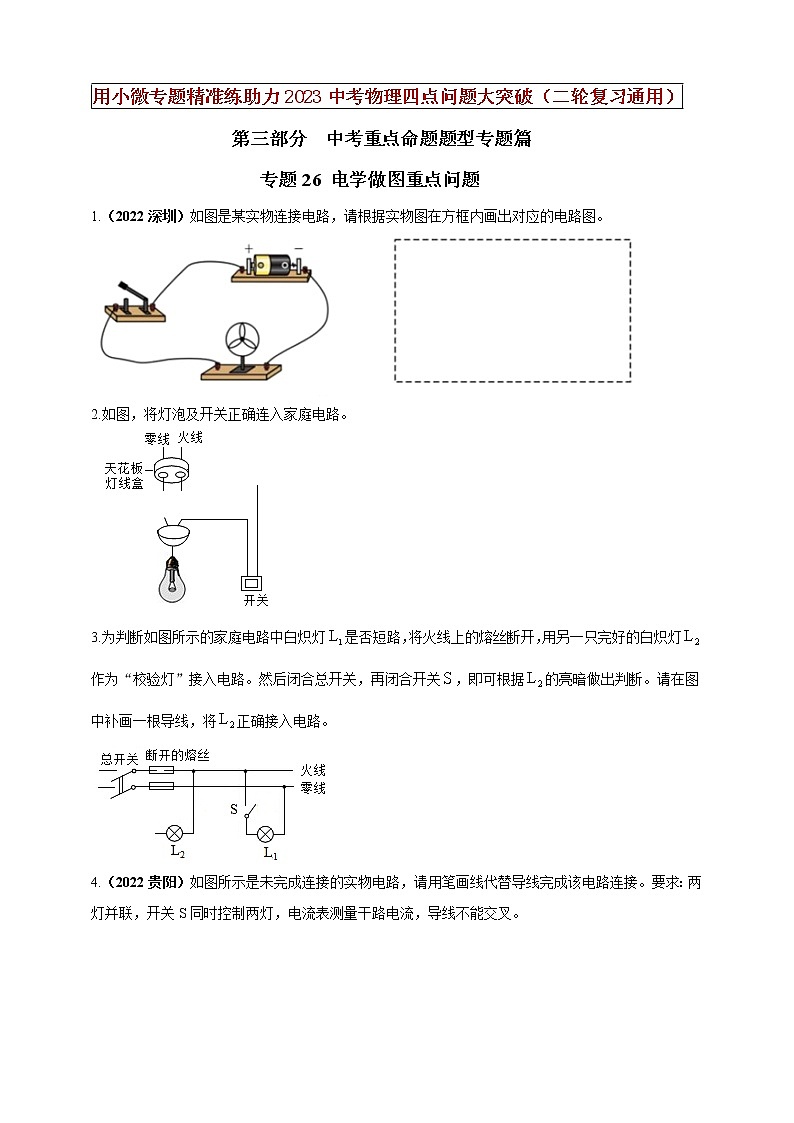

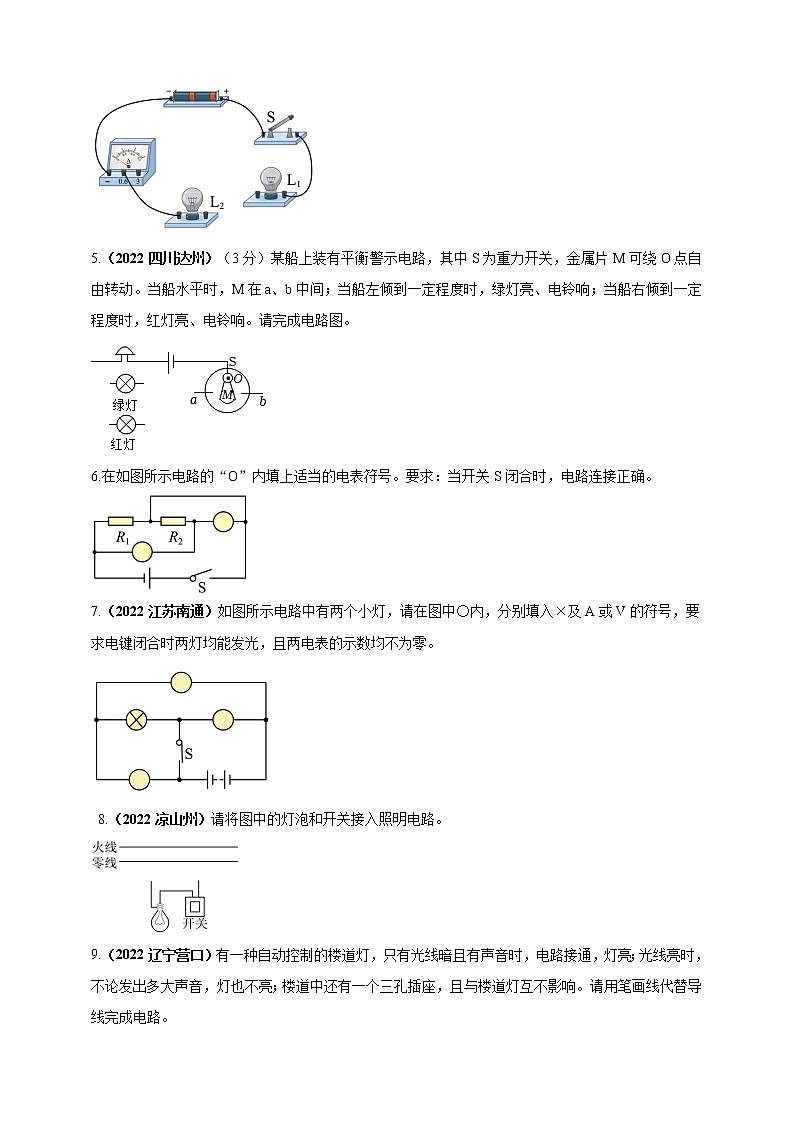

    用小微专题精准练助力2023中考物理四点问题大突破(二轮复习通用)                    第三部分  中考重点命题题型专题篇专题26 电学做图重点问题1.2022深圳如图是某实物连接电路,请根据实物图在方框内画出对应的电路图。2.如图,将灯泡及开关正确连入家庭电路。3.为判断如图所示的家庭电路中白炽灯是否短路,将火线上的熔丝断开,用另一只完好的白炽灯作为“校验灯”接入电路。然后闭合总开关,再闭合开关,即可根据的亮暗做出判断。请在图中补画一根导线,将正确接入电路。4.2022贵阳如图所示是未完成连接的实物电路,请用笔画线代替导线完成该电路连接。要求:两灯并联,开关S同时控制两灯,电流表测量干路电流,导线不能交叉。5.2022四川达州3分)某船上装有平衡警示电路,其中S为重力开关,金属片M可绕O点自由转动。当船水平时,Mab中间;当船左倾到一定程度时,绿灯亮、电铃响;当船右倾到一定程度时,红灯亮、电铃响。请完成电路图。6.在如图所示电路的“O”内填上适当的电表符号。要求:当开关S闭合时,电路连接正确。7.2022江苏南通如图所示电路中有两个小灯,请在图中〇内,分别填入×及AV的符号,要求电键闭合时两灯均能发光,且两电表的示数均不为零。 8.2022凉山州请将图中的灯泡和开关接入照明电路。9.2022辽宁营口有一种自动控制的楼道灯,只有光线暗且有声音时,电路接通,灯亮;光线亮时,不论发出多大声音,灯也不亮;楼道中还有一个三孔插座,且与楼道灯互不影响。请用笔画线代替导线完成电路。10.2022四川遂宁请用笔画线代替导线,按照安全用电的要求,将图中的电灯、控制电灯的开关及插座接入家庭电路中。11.如图甲是电位器的示意图,滑片P可随转动旋钮改变其在电阻丝上的位置,从而改变接入电路中的阻值大小。请将该电位器连入乙图中,要求顺时针旋转滑片P时,灯泡变暗。12.请根据如图所示的实物图,画出对应的电路图。
