初中物理中考复习 专题30 动态电路的定性分析（解析版）-2022年中考物理二轮专项复习核心考点突破与必刷题型汇编（全国通用）

这是一份初中物理中考复习 专题30 动态电路的定性分析（解析版）-2022年中考物理二轮专项复习核心考点突破与必刷题型汇编（全国通用），共11页。

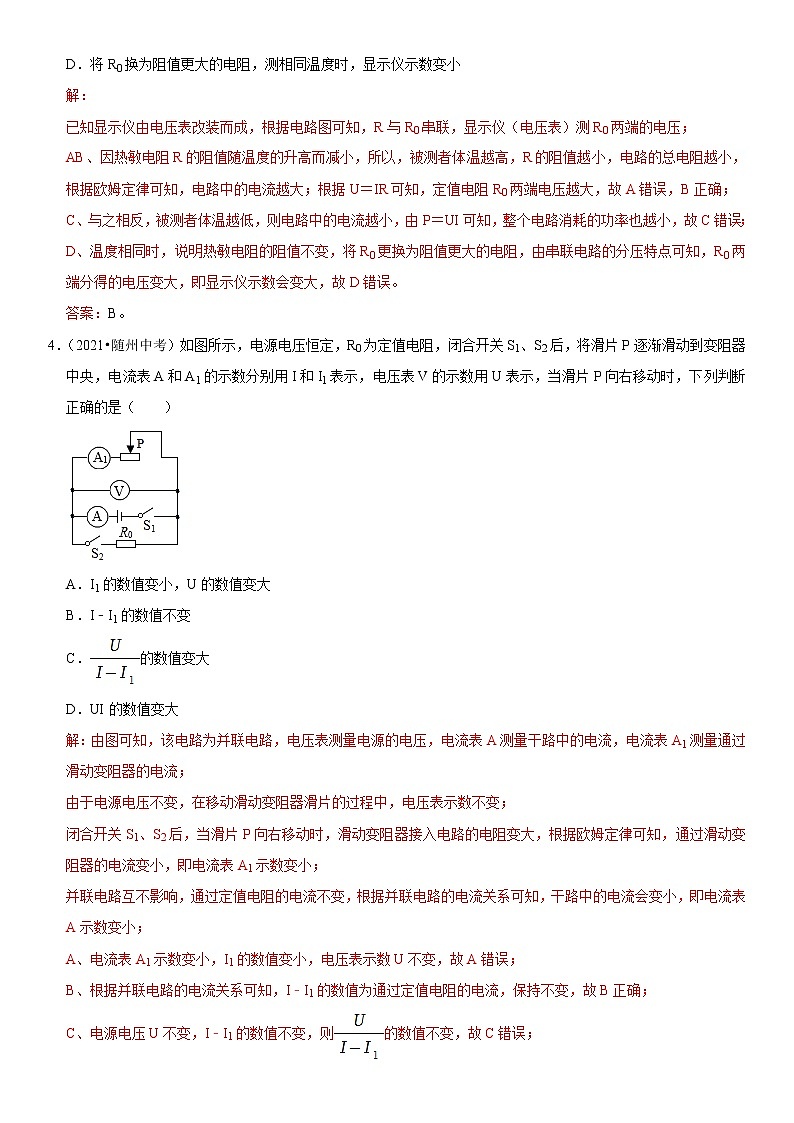

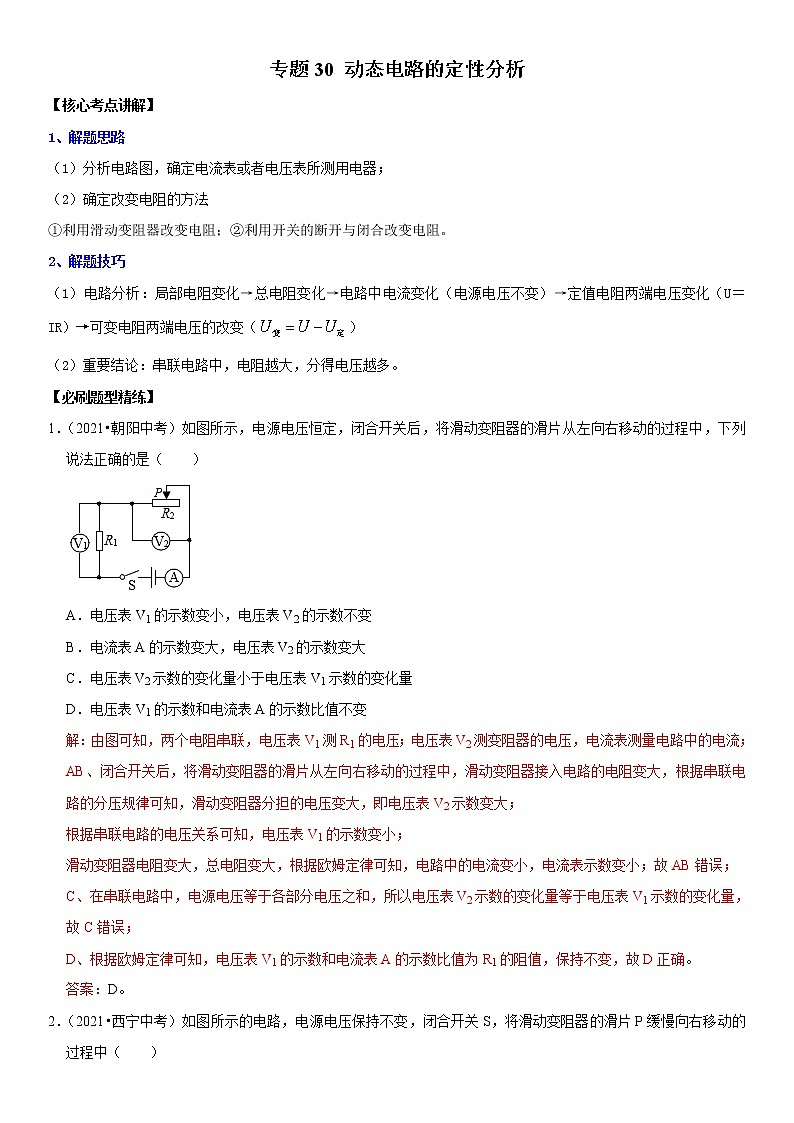

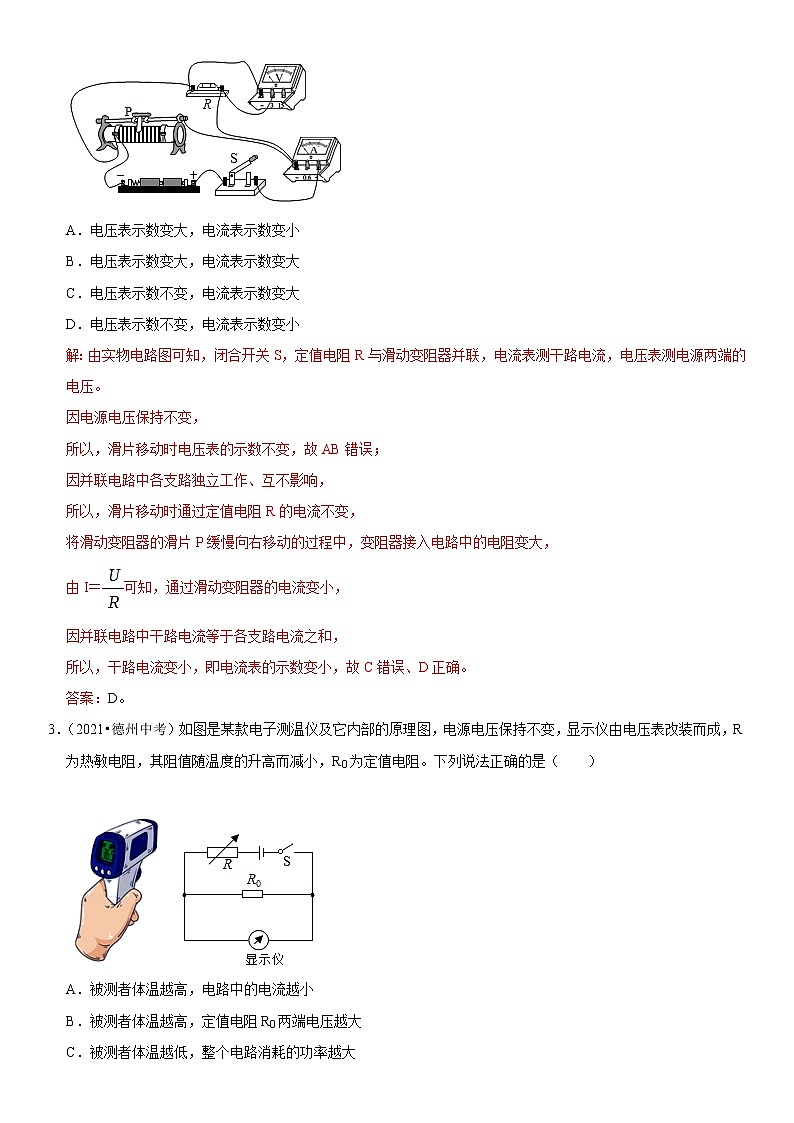

专题30 动态电路的定性分析【核心考点讲解】1、解题思路（1）分析电路图，确定电流表或者电压表所测用电器；（2）确定改变电阻的方法①利用滑动变阻器改变电阻；②利用开关的断开与闭合改变电阻。2、解题技巧（1）电路分析：局部电阻变化→总电阻变化→电路中电流变化（电源电压不变）→定值电阻两端电压变化（U＝IR）→可变电阻两端电压的改变（）（2）重要结论：串联电路中，电阻越大，分得电压越多。【必刷题型精练】1．（2021•朝阳中考）如图所示，电源电压恒定，闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，下列说法正确的是（　　）A．电压表V1的示数变小，电压表V2的示数不变 B．电流表A的示数变大，电压表V2的示数变大 C．电压表V2示数的变化量小于电压表V1示数的变化量 D．电压表V1的示数和电流表A的示数比值不变解：由图可知，两个电阻串联，电压表V1测R1的电压；电压表V2测变阻器的电压，电流表测量电路中的电流；AB、闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，滑动变阻器接入电路的电阻变大，根据串联电路的分压规律可知，滑动变阻器分担的电压变大，即电压表V2示数变大；根据串联电路的电压关系可知，电压表V1的示数变小；滑动变阻器电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；故AB错误；C、在串联电路中，电源电压等于各部分电压之和，所以电压表V2示数的变化量等于电压表V1示数的变化量，故C错误；D、根据欧姆定律可知，电压表V1的示数和电流表A的示数比值为R1的阻值，保持不变，故D正确。答案：D。2．（2021•西宁中考）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（　　）A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大 C．电压表示数不变，电流表示数变大 D．电压表示数不变，电流表示数变小解：由实物电路图可知，闭合开关S，定值电阻R与滑动变阻器并联，电流表测干路电流，电压表测电源两端的电压。因电源电压保持不变，所以，滑片移动时电压表的示数不变，故AB错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过定值电阻R的电流不变，将滑动变阻器的滑片P缓慢向右移动的过程中，变阻器接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表的示数变小，故C错误、D正确。答案：D。3．（2021•德州中考）如图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R0为定值电阻。下列说法正确的是（　　） A．被测者体温越高，电路中的电流越小 B．被测者体温越高，定值电阻R0两端电压越大 C．被测者体温越低，整个电路消耗的功率越大 D．将R0换为阻值更大的电阻，测相同温度时，显示仪示数变小解：已知显示仪由电压表改装而成，根据电路图可知，R与R0串联，显示仪（电压表）测R0两端的电压；AB、因热敏电阻R的阻值随温度的升高而减小，所以，被测者体温越高，R的阻值越小，电路的总电阻越小，根据欧姆定律可知，电路中的电流越大；根据U＝IR可知，定值电阻R0两端电压越大，故A错误，B正确；C、与之相反，被测者体温越低，则电路中的电流越小，由P＝UI可知，整个电路消耗的功率也越小，故C错误；D、温度相同时，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路的分压特点可知，R0两端分得的电压变大，即显示仪示数会变大，故D错误。答案：B。4．（2021•随州中考）如图所示，电源电压恒定，R0为定值电阻，闭合开关S1、S2后，将滑片P逐渐滑动到变阻器中央，电流表A和A1的示数分别用I和I1表示，电压表V的示数用U表示，当滑片P向右移动时，下列判断正确的是（　　）A．I1的数值变小，U的数值变大 B．I﹣I1的数值不变 C．的数值变大 D．UI的数值变大解：由图可知，该电路为并联电路，电压表测量电源的电压，电流表A测量干路中的电流，电流表A1测量通过滑动变阻器的电流；由于电源电压不变，在移动滑动变阻器滑片的过程中，电压表示数不变；闭合开关S1、S2后，当滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小，即电流表A1示数变小；并联电路互不影响，通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流会变小，即电流表A示数变小；A、电流表A1示数变小，I1的数值变小，电压表示数U不变，故A错误；B、根据并联电路的电流关系可知，I﹣I1的数值为通过定值电阻的电流，保持不变，故B正确；C、电源电压U不变，I﹣I1的数值不变，则的数值不变，故C错误；D、电源电压U不变，I变小，则UI的数值变小，故D错误。答案：B。5．（2021•宿迁中考）如图所示电路，电源电压恒定。闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中（　　）A．小灯泡变亮，电压表示数变大 B．小灯泡亮度不变，电压表示数不变 C．小灯泡变暗，电压表示数变小 D．小灯泡亮度不变，电压表示数变大解：由图可知，该电路为并联电路，电压表测量电源的电压；闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中，由于电源电压不变，所以电压表示数不变；并联电路中各支路互不影响，所以灯泡的亮度不变，故B正确。答案：B。6．（2021•鄂尔多斯中考）如图是货物计数装置简化电路图，电源电压不变，R0为定值电阻，R′为光敏电阻，有光照时其阻值变小，计数器可视为电压表。当开关闭合，有货物通过传送带遮挡激光时，下列说法正确的是（　　）A．通过R0的电流变大 B．R0与R′的电流之比变小 C．计数器两端的电压不变 D．电路的总功率变小解：AB、两电阻串联，计数器（电压表）测R'的电压，已知当有光照射时电阻变小，故激光被遮挡瞬间电阻R'变大，电路的总电阻变大，由欧姆定律可知，通过电路的电流变小，通过R0的电流变小，由串联电路电流的规律可知通过两个电阻的电流相等，R0与R'的电流之比不变，故AB错误；C、根据U＝IR可知，R0的电压变小，由串联电路电压的规律可知光敏电阻两端的电压变大；电压表示数变大，即计数器的示数变大，故C错误；D．通过电路的电流变小，电源电压不变时，根据公式P＝UI可知整个电路消耗的总功率变小，故D正确。答案：D。7．（2021•黄石中考）如图所示电路，电源电压保持不变，R1和R2为定值电阻，闭合开关，在滑动变阻器的滑片P向左移动的过程中，下列选项正确的是（　　）A．电压表的示数减小 B．两电流表的示数均增大 C．电压表V与电流表A2的示数的比值增大 D．电压表V跟电流表A1的示数的乘积减小解：由电路图可知，闭合开关，R1与R2并联后再与滑动变阻器串联，电压表测并联部分的电压，电流表A1测干路电流，电流表A2测R2支路的电流。ABD．在滑动变阻器的滑片P向左移动的过程中，变阻器接入电路中的电阻减小，电路的总电阻减小，由I＝可知，电路中的总电流增大，即电流表A1的示数增大，由U＝IR可知，并联部分的电压增大，即电压表V的示数增大，故A错误；因并联电路中各支路两端的电压相等，所以，由I＝可知，R2支路的电流增大，即电流表A2的示数增大，故B正确；由电压表V的示数增大和电流表A1的示数增大可知，电压表V跟电流表A1的示数的乘积增大，故D错误；C．由R＝可知，电压表V与电流表A2的示数的比值等于R2的阻值，则其比值不变，故C错误。答案：B。8．（2021•泰州模拟）如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（　　）A．滑片P向右移动，V1表示数变大，V2表示数不变 B．滑片P向右移动，V1表示数变小，V2表示数变大 C．滑片P向左移动，V1表示数变小，V2表示数变大 D．滑片P向左移动，V1表示数变大，V2表示数不变解：由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测电源的电压，因电源电压不变，所以，滑片移动时，电压表V2的示数不变，故BC错误；当滑片P向右移动时，接入电路中电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R两端的电压变小，即电压表V1的示数变小，故A错误；同理可知，滑片P向左移动，接入电路中电阻变小，电路中的电流变大，R两端的电压变大，电压表V1的示数变大，故D正确。答案：D。9．（2021•娄底中考）如图所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（　　） A．电流表A示数变小，电压表V1示数变大 B．电流表A示数变大，电压表V2示数变大 C．电压表V1示数与电流表A示数比值变小 D．电压表V2示数与电流表A示数比值变小解：由电路图可知，闭合开关，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。AB、当滑动变阻器的滑片P从a端向b端滑动时，变阻器接入电路中的电阻变小，串联电路总电阻等于各部分电阻之和，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表A的示数变大，由U＝IR可知，R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即电压表V2的示数变小，故AB错误；CD、根据R＝可知，电压表V1示数与电流表A示数比值为R1的阻值，因R1的阻值不变，则该比值不变；电压表V2示数与电流表A示数比值等于R2的阻值，而R2的阻值变小，则该比值变小，故D正确，C错误。答案：D。10．（2021•兰州中考）如图所示的电路，电源电压恒定不变，R1为定值电阻，闭合开关S，将滑片P从a端向b端移动的过程中，下列说法正确的是（　　）A．灯泡L变暗，电压表示数变小，电流表示数变小 B．灯泡L变亮，电压表示数变大，电流表示数变大 C．灯泡L变亮，电压表示数变小，电流表示数变大 D．灯泡L变暗，电压表示数变大，电流表示数变小解：由电路图可知，闭合开关S，灯泡L与定值电阻R1、滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。将滑片P从a端向b端移动的过程中，变阻器接入电路中的电阻变小，电路的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大，故AD错误；由U＝IR可知，灯泡L和定值电阻R1两端的电压均变大，因串联电路中总电压等于各分电压之和，且电源电压恒定不变，所以，滑动变阻器R2两端的电压变小，即电压表的示数变小，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变大，灯泡变亮，故C正确。答案：C。11．（2021•烟台中考）如图所示某压力传感器的原理图，R1为定值电阻，滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（　　）A．电压表V1的示数变大 B．电压表V2的示数变小 C．电压表V2的示数与电流表A的示数比值变大 D．电压表V1的示数与电流表A的示数比值变小解：由电路图可知，闭合开关S，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表A测电路中的电流。ABC．当压力F增大时，滑片P下移，变阻器R2接入电路中的电阻变大，电路的总电阻变大，由I＝可知，电路中的电流变小，即电流表A的示数变小，由U＝IR可知，R1两端的电压变小，即电压表V1的示数变小，故A错误；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数变大，故B错误；则电压表V2的示数与电流表A的示数比值变大，故C正确；D．由R＝可知，电压表V1的示数与电流表A的示数比值等于R1的阻值，其比值不变，故D错误。答案：C。12．（2021•福州模拟）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（　　）A．电流表A1示数变小，电压表V示数变小 B．电流表A2示数变大，电压表V示数变大 C．电压表V示数与电流表A1示数比值不变 D．电压表V示数与电流表A2示数比值不变解：由图知，滑动变阻器R2与电阻R1并联，电流表A1测量电阻R1的电流，电流表A2测量电路总电流，电压表测电源的电压；A、并联电路各支路两端的电压等于电源电压，当滑动变阻器滑片P向右移动时，其电阻变大，但电压表的示数不变；由于定值电阻的阻值和两端电压不变，所以A1的示数不变，A错误；B、滑片向右滑动，变阻器的阻值变大，这条支路的电流变小，通过定值电阻的电流不变，则通过干路中的电流变小，B错误；C、电压表与电流表A1的比值是定值电阻的阻值，其阻值不变，所以电压表与A1的示数比值不变，C正确；D、电压表的示数不变，由B分析知，A2的示数变小，所以电压表与A2的比值变大，D错误。答案：C。13．（2021•百色中考）如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将 　不变　，电压表V的示数与电流表A2的示数之比将 　变大　。（均填“变大”、“变小”或“不变”）解：（1）两电阻并联，A1测R1的电流，A2测R2的电流，电压表测电源电压，当滑动变阻器R2的滑片P向左移动时，根据并联电路中各支路独立工作、互不影响，故电流表A1的示数不变；（2）当滑动变阻器R2的滑片P向左移动时，变阻器连入电路的电阻变大，根据欧姆定律I＝，电压表V的示数与电流表A2的示数之比即变阻器连入电路的电阻，故这个比值变大。答案：不变；变大。14．（2021•江西中考）如图所示，当开关S、S1闭合时，滑动变阻器的滑片P向右移动，灯泡L的亮度 　变亮　（选填“变亮”、“变暗”或“不变”）；当开关S闭合、S1断开时，滑动变阻器的滑片P向右移动，电压表V的示数 　变小　（选填“变大”、“变小”或“不变”）。解：（1）当开关S、S1闭合时，滑动变阻器与灯泡L串联，电压表测电源两端的电压，当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变小，电路的总电阻变小，由I＝可知，电路中的电流变大，由串联电路的分压特点可知，滑动变阻器两端分得的电压变小，灯泡两端分得的电压变大，因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变大，灯泡变亮；（2）当开关S闭合、S1断开时，滑动变阻器和灯泡L串联，电压表测滑片右侧电阻丝和灯泡L两端电压之和，因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时变阻器接入电路中的电阻不变，电路中的总电阻不变，由I＝可知，电路中的电流不变，当滑动变阻器的滑片P向右移动时，滑片右侧电阻丝的阻值变小，由U＝IR可知，滑片右侧电阻丝两端的电压变小，灯泡两端的电压不变，则滑片右侧电阻丝和灯泡L两端电压之和变小，即电压表的示数变小。答案：变亮；变小。15．（2021•聊城中考）针对新冠疫情，我国采取了各项措施，例如图甲所示，在公共场所的入口设有自动测温设备，当人通过时，可以显示出人的体温，受其启发，小明同学为学校的图书馆设计了“自动测温门”，电路如图乙所示，R是定值电阻，Rt是一个由半导体材料制成的热敏电阻，其阻值随温度变化关系如图丙所示，电源电压不变，则被测者体温越高，电流表的示数 　变大　（选填“越大”或“越小”），电压表的示数 　变小　（选填“越大”或“越小”）。解：由电路图可知定值电阻R与热敏电阻Rt串联，电压表测Rt两端的电压，电流表测电路中的电流；由图丙可知，当被测者体温升高时，Rt的阻值变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大；由U＝IR可知，定值电阻R两端的电压变大，由串联电路的电压特点知，Rt两端的电压变小，即电压表的示数变小。答案：变大；变小。
