初中物理中考复习 专题42 电路图情景问题（原卷版）

这是一份初中物理中考复习 专题42 电路图情景问题（原卷版），共7页。试卷主要包含了 性，6V等内容，欢迎下载使用。

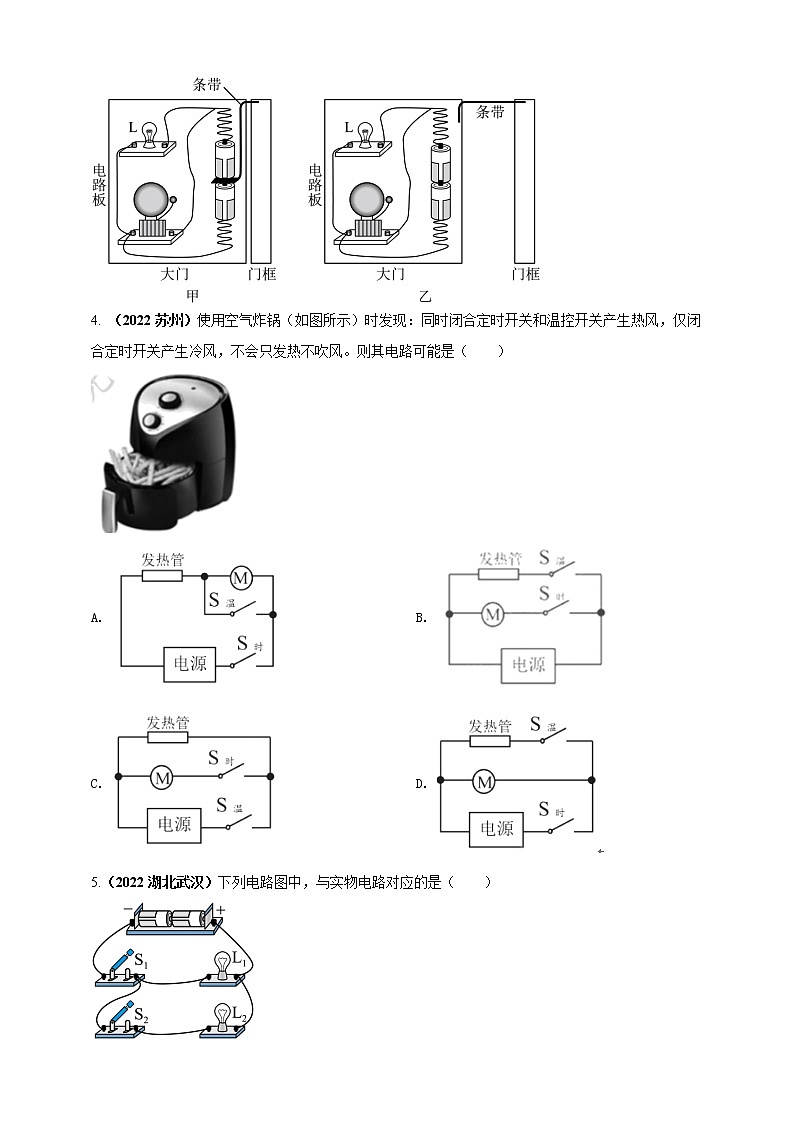

用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）               第四部分  中考物理情景专题篇专题42 电路图情景问题1.（2022天津）手电筒的结构如图所示，按下按键时，电路接通小灯泡发光。该手电筒的电路图，图中正确的是（　　）A.  B.  C.  D. 2. （2022广西北部湾）如图所示，验电器M不带电、N带负电，用带有绝缘柄的金属棒将它们的金属球连接起来，发现验电器M的金属箔片张开。下列说法正确的是（　　）A. M带上了正电B. N的金属箔片张角变大C. 金属棒中电流的方向由M向ND. 用手触摸金属棒，M、N的金属箔片张角不变3. （2022江苏常州）“新冠”疫情防控要求：来自中高风险地区的人员，需要隔离，为此综合实践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间，右端固定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响。条带在电路中起到了电路元件_________的作用，具有优异的_________（选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不亮，故障可能是灯处发生_________。4. （2022苏州）使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（　　）A.  B. C.  D. 5.（2022湖北武汉）下列电路图中，与实物电路对应的是（　　）A. B. C. D. 6. （2022山东菏泽）关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。其中正确的有（　　）A. ①③ B. ①④ C. ②③ D. ②④7.（2022浙江舟山）导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（　　）A. 电流 B. 电阻 C. 电压 D. 电功8. （2022辽宁抚顺）“葫芦烙画”是从民间进入课堂的手工技艺，传承了非物质文化遗产。如图是小明同学用电烙铁在葫芦上烙画的情景。电烙铁温度升高，利用了电流的 ___________效应。插线板上的LED指示灯是由 ___________材料制成的。9. （2022湖南湘西）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（　　）A. 锌片是电池的正极 B. 这个电池的电压为6VC. 这个电池电压为3V D. 这个电池的电压为0.6V10. （2022四川自贡）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（　　）A. 油位越高，流过R的电流越大 B. R 、R0在电路中是并联的C. 油位越高，R两端的电压越大 D. 油量表是由电流表改装而成的11. （2022辽宁营口）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（　　）A. 电阻R1的阻值变小 B. 通过R2的电流变大C. 电阻R1两端的电压变大 D. 电阻R2两端的电压变大12. （2022辽宁铁岭）如图所示是小明家的电能表，他家电路中可以接入用电器的最大总功率为______W。将电视机单独接入电路正常工作6min，电能表转盘转6转，电视机的功率为______W。电视机正常工作1h，消耗的电能为______J。13. （2022辽宁营口）如图所示，甲乙两个透明容器中密封着等量的空气，通电一段时间后________（选填“甲”或“乙”）容器连接的U形管液面高度差较大，实验表明：电流通过导体产生的热量跟________（选填“电流”或“电阻”）的大小有关；当电流为0.2A时，通电10s甲容器中的电阻产生的热量是________J。
