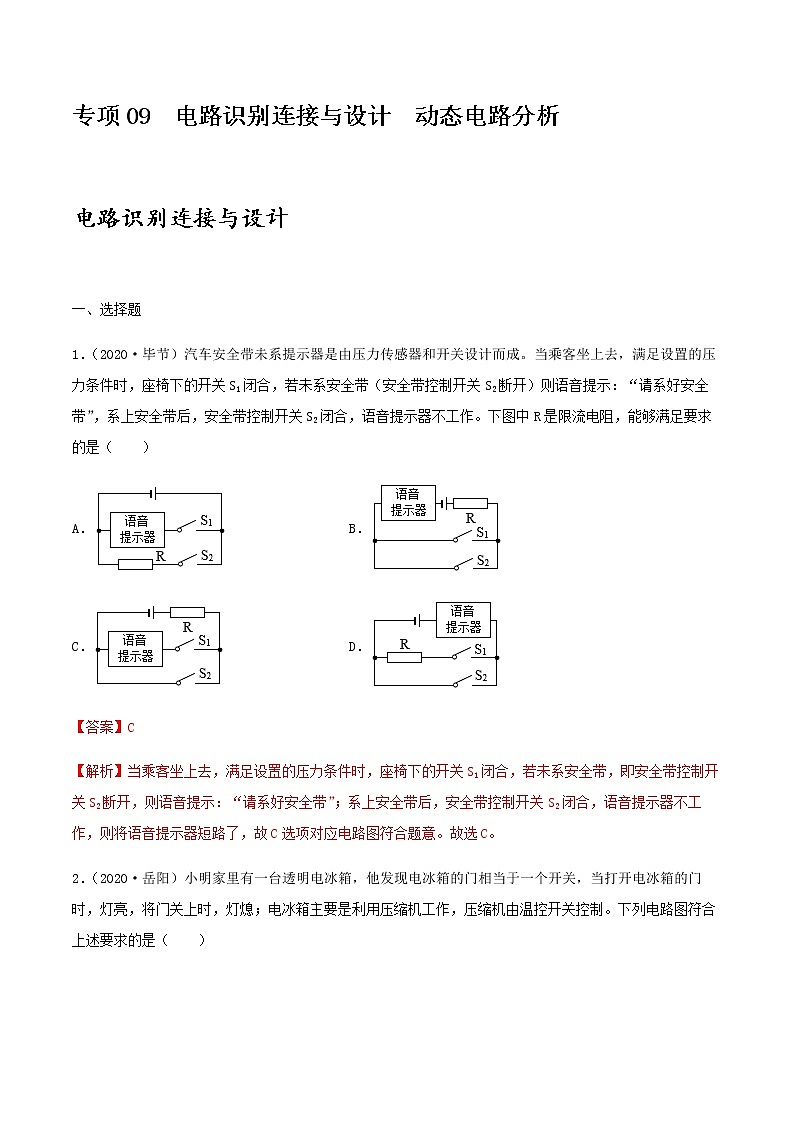

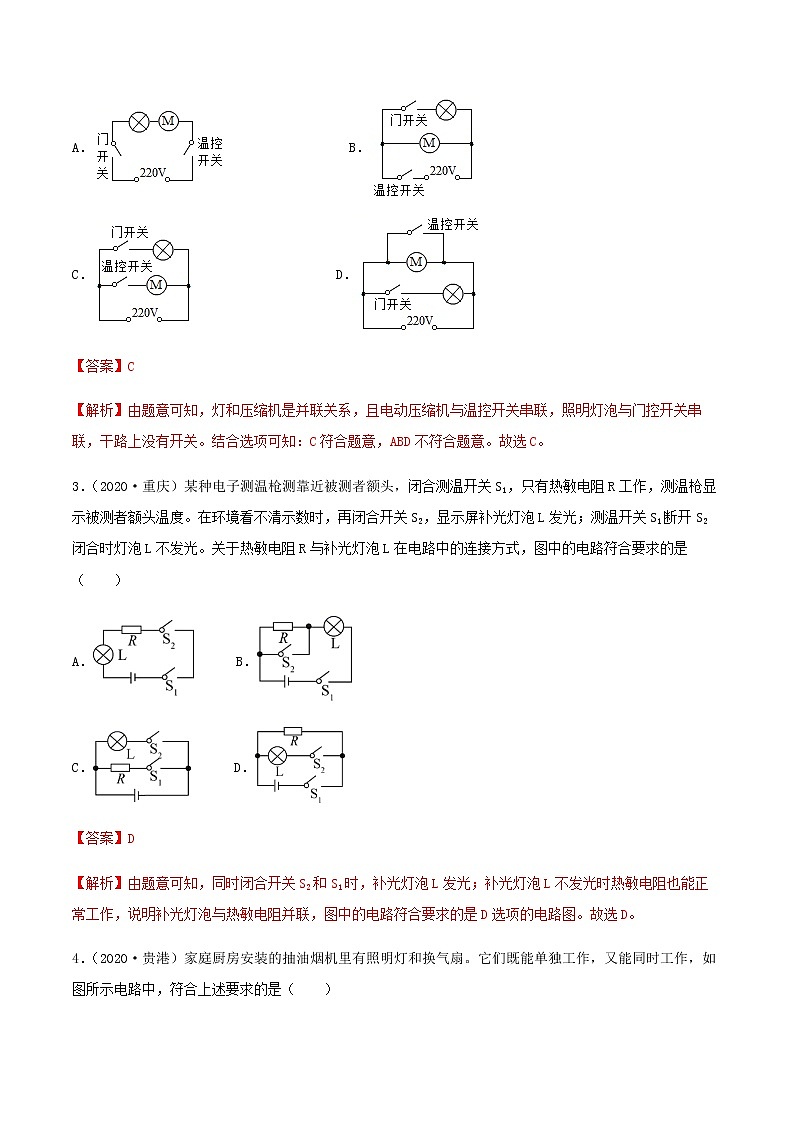

专项09  电路识别连接与设计  动态电路分析 电路识别连接与设计 一、选择题1．（2020·毕节）汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）则语音提示：“请系好安全带”，系上安全带后，安全带控制开关S2闭合，语音提示器不工作。下图中R是限流电阻，能够满足要求的是（　　）A． B．C． D．【答案】C【解析】当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带，即安全带控制开关S2断开，则语音提示：“请系好安全带”；系上安全带后，安全带控制开关S2闭合，语音提示器不工作，则将语音提示器短路了，故C选项对应电路图符合题意。故选C。2．（2020·岳阳）小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。下列电路图符合上述要求的是（　　）A． B． C．                   D．【答案】C【解析】由题意可知，灯和压缩机是并联关系，且电动压缩机与温控开关串联，照明灯泡与门控开关串联，干路上没有开关。结合选项可知：C符合题意，ABD不符合题意。故选C。3．（2020·重庆）某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（　　）A．      B．C．      D．【答案】D【解析】由题意可知，同时闭合开关S2和S1时，补光灯泡L发光；补光灯泡L不发光时热敏电阻也能正常工作，说明补光灯泡与热敏电阻并联，图中的电路符合要求的是D选项的电路图。故选D。4．（2020·贵港）家庭厨房安装的抽油烟机里有照明灯和换气扇。它们既能单独工作，又能同时工作，如图所示电路中，符合上述要求的是（    ）A． B． C． D．【答案】D【解析】要求照明灯与风扇既能单独工作，又能同时工作，故应使照明灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关。故D符合题意，ABC不符合题意。故选D。5．（2020·东营）疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是A．B．C．D．【答案】A【解析】小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。故选A。6．为了生活方便，卧室里的同一个照明灯可以用两个开关控制．一个安装在进门处，另一个安装在床头附近，操作任意一个开关均可以开灯或关灯．如图，是某合作学习小组用电池作为电源设计的四个电路模型（其中C图中的S1及D图中的Sl、S2为单刀双掷开关），能满足要求的是（    ）A． B．C． D．【答案】D【解析】A、图中两个单刀开关串联，相互影响，只有两个开关都闭合时，灯泡才发光，不符合题意；B、图中两个单刀开关并联，闭合S1或S2都能使灯泡发光，但是只有两个开关都断开时，灯泡才熄灭，不符合题意；C、图中S1为单刀双掷开关，S2为单刀开关，当S2断开时，无论S1往哪个方向掷，灯泡都不能发光，不符合题意；D、图中S1和S2为单刀双掷开关，S1向上掷时灯泡不发光，S1向下掷时灯泡发光；S2向上掷时灯泡发光，S2向下掷时灯泡不发光，任意一个开关都可以开灯、关灯，符合题意。故选D．二、非选择题7．改动图中的一根导线，使电压表V1测量L1两端的电压。（请在需要改动的导线上画×，并画出改动后的导线）。【答案】【解析】由实物连接图可知，灯L1与L2并联后再与灯L3串联，电压表测量电源电压；由题意，要使电压表V1测量L1两端的电压，则二者应并联。8．小敏连接两灯并联电路的情况如图所示。当他“试触”时，发现电压表的指针不动、电流表的指针很快向右偏转，两灯都不发光。小红指出他在电路连接中有错误。现在请你只改接电路中的一根导线，使电路连接完全正确。（在错接的导线上画×，然后画出正确的接线位置）【答案】【解析】电压表的指针不动、电流表的指针很快向右偏转，两灯都不发光，故障为电路短路了，电流表正极接到灯泡L2左侧这个根线应改接到灯泡L2右侧9．请你根据如图甲所示的电路图，帮助小雨同学连接图乙中的实物电路。【答案】【解析】由甲所示电路图可知，该电路为并联电路，小灯泡L1与L2为并联，开关S2控制L2支路，开关S1控制干路10．现有红、绿两只灯泡、两只开关，一个电池组和若干导线.利用这些材料请为收发室值班人员按要求设计一个电路，画在虚框内.并按设计电路将实物连接好.要求：红灯亮时，表示前门来人；绿灯亮时，表示后门来人.（在开关处标明所在的位置）      【答案】【解析】由题意知，两个电灯为并联，且各有一个开关控制，前门开关控制红灯，后门开关控制绿灯11．在图所示的电路中，请用笔画线代替导线将定值电阻R与滑动变阻器以某种方式连接．要求：闭合电键S后，不移动变阻器滑片P的位置，使得电流表的示数最小． 【答案】【解析】由题可知，闭合电键S后，不移动变阻器滑片P的位置，使得电流表的示数最小，则此时滑动变阻器接入电路的电阻最大，根据滑片远离下接线柱时电阻变大，将滑动变阻器左下方接线柱与定值电阻串联，组成电路 动态电路分析 一、选择题1．（2020·玉林）如图所示，是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小。如果酒精气体传感器感应到的酒精气体浓度越大，那么（　　）A．电流表示数越大B．电流表示数越小C．电路消耗的电功率越小D．电路消耗的电功率仍不变【答案】A【解析】定值电阻R0与传感器的电阻R串联，电流表测量电路中的电流，驾驶员呼出的酒精气体浓度越大，则酒精气体传感器R的电阻越小，故电路中电流越大，即电流表示数变大；由可知，当电路中电压不变时，电流变大，则电路消耗的电功率越大；故A正确，BCD错误。故选A。2．（2020·绵阳）电梯超载报警器工作原理示意图如图所示，R0为定值电阻，压敏电阻R的阻值随着压力的增大而减小，A为电流表，其示数超过设定值时自动报警。电梯处于运行状态，开关S闭合，有人进入电梯后（　　）A．电流表示数变小，R和R0的总电功率变大B．电流表示数变小，R和R0的总电功率变小C．电流表示数变大，R和R0的总电功率变大D．电流表示数变大，R和R0的总电功率变小【答案】C【解析】由图可知，两个电阻串联，开关S闭合后有人进入电梯后，压敏电阻受到的压力增大，则其接入电阻减小，电路电流增大，电流表示数变大，由可知电路总功率变大。故选C。3．（2020·赤峰）如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（　　）A．电流表的示数变大 B．电压表的示数变小C．电压表与电流表的示数之比不变 D．电压表与电流表的示数之比变大【答案】D【解析】AB．由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。因光敏电阻的阻值随光照强度的减弱而增大，所以，当烟雾浓度增大时，光照变小，感光电阻R阻值变大，电路中的总电阻变大，由I=可知电路中的电流变小，即电流表的示数变小，由串联分压可知R两端的电压变大，即电压表的示数变大，故AB错误；CD．电压表的示数变大，电流表的示数变小，电压表与电流表的示数之比变大，故C错误，D正确。故选D。4．（2020·河池）如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（　　）A．电压表V1的示数变大B．电流表A的示数变小C．电压表V1与V2的示数之和变小D．若电压表V1突然短路，则小灯泡变亮【答案】A【解析】A B．由电路图可知，滑动变阻器和灯泡串联，电压表V1测量灯泡两端电压，电压表V2测量滑动变阻器两端的电压，将滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，即电流表A示数变大；由于灯泡的电阻始终保持不变，根据U=IR可知灯泡两端的电压变大，即电压表V1的示数变大，故A正确，B错误；C．由串联电路的电压特点可知，V1、V2示数之和为电源电压，因电源电压不变，所以V1、V2示数之和不变，故C错误；D．由于电压表V1与灯泡并联，若电压表V1突然短路，则灯泡也被短路，所以灯泡不发光，故D错误。故选A。5．（2020·南宁）图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小｡若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数増大，则（　　）A．选用电压表接在a､b之间B．选用电压表接在b､c之间C．选用电流表接在b､c之间D．选用电流表接在a､c之间【答案】A【解析】由图示知，若在ab或bc间连接电流表，则电路中的电阻或气敏元件会被短路，所以仪表应选用电压表。据题意，煤气浓度升高时，气敏元件的阻值减小，则电路中的电流增大，而电阻R的阻值保持不变，那么其两端的电压变大，而按要求，仪表的示数增大，说明电压表接在ab间，故A符合题意，BCD不符合题意。故选A。6．（2020·遵义）如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2示数变化了，电流表A示数变化了。下列说法正确的是（　　）A．U1不变，U2变大，I变小 B．U1变小，U2不变，I变小C．与的比值不变 D．与的比值变大【答案】C【解析】AB．当S闭合时，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流；滑动变阻器的滑片向左移动时，接入电路的电阻变大，电路中的总电阻变大，电源电压不变，由欧姆定律可知，电路中电流I变小，根据可知R1两端电压U1变小，由串联电路电压的规律可知V2示数U2增大，故A错误，B错误；CD．因为串联电路各部分电压之和等于电源电压，所以R1和R2两端电压的变化量相等，则有：①，又因为R1是定值电阻，根据欧姆定律可得前后两次V1示数分别为U1=IR1，U1＇＝I＇R1，则，即，所以②，由①②可知与 的比值不变，故C正确，D错误。故选C。7．（2020·长沙）如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（　　）A．钨丝的电阻随温度升高而减小B．向钨丝吹气时，钨丝电阻变小C．给钨丝加热时，电路中的电流变大D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流【答案】B【解析】AC．用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡L的亮度明显变暗，说明通过小灯泡L的电流变小，钨丝的电阻增大，故AC不符合题意；B．闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小，故B符合题意；D．由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故D不符合题意。故选B。8．（2020·郴州）小明设计了如图所示电路，电源电压不变，R为定值电阻。闭合开关S，当滑片P从a移到b的过程中，下列判断正确的是（　　）A．电压表示数变小，电流表示数变大，灯变亮B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数变小，电流表示数变小，灯变暗D．电压表示数变大，电流表示数变小，灯变暗【答案】A【解析】由电路图可知，定值电阻R与滑动变阻器、灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流。闭合开关S，当滑片P从a移到b的过程中，接入电路中的电阻变小，电路的总电阻变小，由可知，电路中的电流变大，即电流表示数变大，由U＝IR可知，灯泡和定值电阻R两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小，即电压表的示数变小，因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变大，即灯泡变亮。故选A。9．（2020·邵阳）如图所示，电源电压一定，闭合滑动变阻器的滑片向右移动的过程中，以下说法正确的是（　　）A．电路的总功率变大，电压表示数变大B．电流表示数变小，电路的总功率变小C．滑动变阻器接入电路中的电阻变小D．电流表示数变大，电压表示数变小【答案】B【解析】A．由图可知，定值电阻与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端电压，当滑片向右移时，滑动变阻器接入电路的阻值变大，则总电阻变大，由欧姆定律可知，电路中的电流变小，而定值电阻的阻值不变，由U=IR可得，定值电阻两端的电压变小，即电压表示数也变小，故A错误；B．由图可知，定值电阻与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端电压，当滑片向右移时，滑动变阻器接入电路的阻值变大，则总电阻变大，由欧姆定律可知，电路中的电流变小，而电源电压一定，电路中的电流变小，由P=UI可知，电路的总功率变小，故B正确；C．由图可知，定值电阻与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端电压，当滑片向右移时，滑动变阻器接入电路的阻值变大，故C错误；D．由图可知，定值电阻与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端电压，当滑片向右移时，滑动变阻器接入电路的阻值变大，则总电阻变大，由欧姆定律可知，电路中的电流变小，即电流表的示数变小，故D错误。故选B。10．（2020·十堰）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（  ）A．体温越高，R的阻值越大 B．体温越高，电压表示数越大C．体温越高，电压表示数越小 D．体温越低，电压表示数越大【答案】B【解析】A．由图丙知，热敏电阻R的阻值随温度的升高而减小，故A错误；BCD．由电路图知，定值电阻和热敏电阻串联，电压表测定值电阻的电压。当人的体温升高时，R的阻值减小，即电路的总电阻减小，据欧姆定律知，电路中的电流增大，那么定值电阻两端的电压增大，故B正确，CD错误。故选B。11．（2020·宁夏）如图甲所示，是某款手持式电子测温仪，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0，为保护电阻，显示仪是由电流表或电压表改装而成｡在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（ ）A．显示仪是由电流表改装成的B．热敏电阻R的阻值随着温度的升高而增大C．被测温者体温越高，电路消耗的电功率越大D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大【答案】B【解析】A．由图乙结合题意分析可知，显示仪是由电压表改装成的，故A错误；B．因为测量人的体温时，显示仪的示数会随被测者体温的升高而变大，即热敏电阻R两端的电压变大，结合欧姆定律和串联电路电压的特点分析可知，此时R的阻值增大，即热敏电阻R的阻值随着温度的升高而增大，故B正确；C．被测温者体温越高，热敏电阻R的阻值越大，电路的总电阻增大，因为电源的电压不变，由欧姆定律可知，电路的电流变小，所以电路消耗的电功率越小，故C错误；D．将R0更换为阻值更大的电阻，测相同温度，由于电路得总电阻变大，所以电流变小，热敏电阻R两端的电压与原来相比将变小，即显示仪示数变小，故D错误。故选B。12．（2020·德州）如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S，滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是（　　）A．电流表示数变小，电压表示数不变，灯泡亮度不变B．电流表示数变大，电压表示数不变，灯泡亮度不变C．电流表示数变大，电压表示数变小，灯泡亮度变暗D．电压表与电流表示数的比值变大【答案】B【解析】ABC．由图可知，灯与变阻器并联，电流表测通过变阻器的电流，电压表测电源电压，滑片P由滑动变阻器左端向右滑动到其中点的过程中，变阻器连入电路的电阻变小，故电压表示数不变，由欧姆定律可知通过变阻器的电流变大，即电流表示数变大，根据并联电路各支路互不影响，通过灯的电流不变，灯的亮度不变，故B正确，AC错误；D．由欧姆定律可知，电压表与电流表示数的比值等于变阻器连入电路的电阻，由于变阻器连入电路的电阻变小，所以电压表与电流表示数的比值变小，故D错误。故选B。13．（2020·滨州）如图所示的电路中，电源电压保持不变，为定值电阻。闭合开关S，滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是（　　）A．电压表示数变小，电流表示数变大B．电压表示数不变，电流表示数变小C．电压表示数变大，电流表示数不变D．电压表示数变大，电流表示数变小【答案】B【解析】由图可知，电阻R1和变阻器R2并联，电流表测量干路中的电流，电压表测量电源电压，闭合开关S，滑动变阻器的滑片P向右滑动的过程中，变阻器连入电路的电阻变大，由并联电路电阻的规律可知电路的总电阻变大，由I=可知通过干路中的电流变小，即电流表的示数变小，电压表测量电源电压，电压表的示数不变。故选B。14．（2020·自贡）在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（   ）  A．变大     B． 变小    C．不变    D．先变小后变大【答案】C【解析】由电路图可以知道,定值电阻R与滑动变阻器串联,电压表测R两端的电压,电流表测电路中的电流，设滑片移动前后电路中的电流分别为、,则，由可得,电压表的示数分别为:  ，电压表示数的变化量，即，所以不变，以C选项是正确的.二、非选择题15．如图有一仪器中的电路如图所示，其中带金属细杆的金属滑块M与两侧金属弹簀相连接并接入电路中，金属块M与弹簧套在光滑绝缘水平细杆上。当汽车突然刹车时，_____（选填"红”或“绿”）灯亮。【答案】红【解析】当汽车突然刹车时，金属块M由于惯性继续向前运动，金属块M与红灯所在电路接通构成回路，此时红灯亮。16．（2020·天水）如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将_____，电压表V的示数与电流表A2的示数之比将_____．（均填“变大”“变小”或“不变”）【答案】不变    变大    【解析】由电路图可知，R1与R2并联，电压表测电源电压，电流表A1测R1支路电流，电流表A2测R2支路电流；因电源电压保持不变，所以滑片移动时，电压表V的示数不变，因并联电路中各支路独立工作、互不影响，滑片移动时，通过R1的电流不变，即电流表A1的示数将不变，当滑动变阻器R2的滑片P向左端移动时，接入电路中的电阻变大，由可知，通过R2的电流变小，即电流表A2的示数变小；因电压表V的示数不变，电流表A2示数变小，所以电压表V示数与电流表A2示数的比值变大．
