初中物理中考复习 专项14 作图题专练（解析版）-备战2021年中考物理精选考点专项突破题集

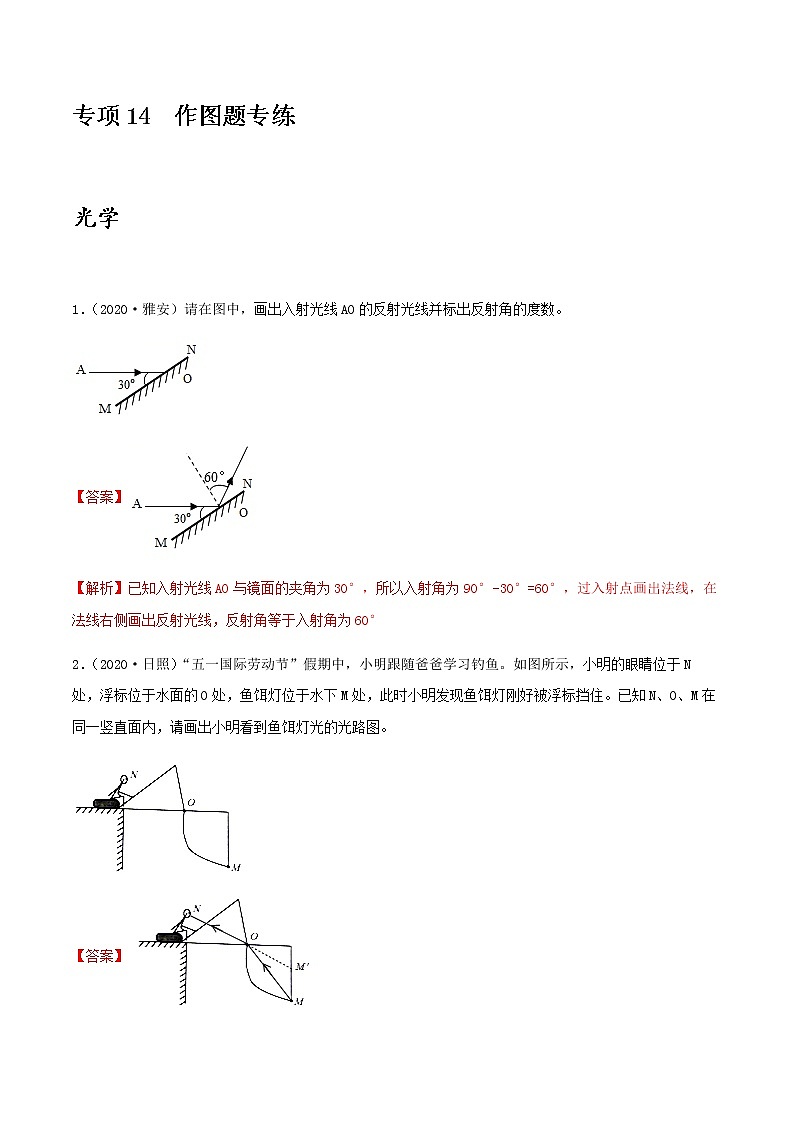

专项14  作图题专练

光学

1．（2020·雅安）请在图中，画出入射光线AO的反射光线并标出反射角的度数。

【答案】

【解析】已知入射光线AO与镜面的夹角为30°，所以入射角为90°−30°=60°，过入射点画出法线，在法线右侧画出反射光线，反射角等于入射角为60°

2．（2020·日照）“五一国际劳动节”假期中，小明跟随爸爸学习钓鱼。如图所示，小明的眼睛位于N处，浮标位于水面的O处，鱼饵灯位于水下M处，此时小明发现鱼饵灯刚好被浮标挡住。已知N、O、M在同一竖直面内，请画出小明看到鱼饵灯光的光路图。

【答案】

【解析】在水中，鱼饵灯发出的光线入射到O点，在水面发生折射，折射光线进入人眼，折射光线好像是从虚像M′上发出的，使小明感觉鱼饵灯刚好被浮标挡住

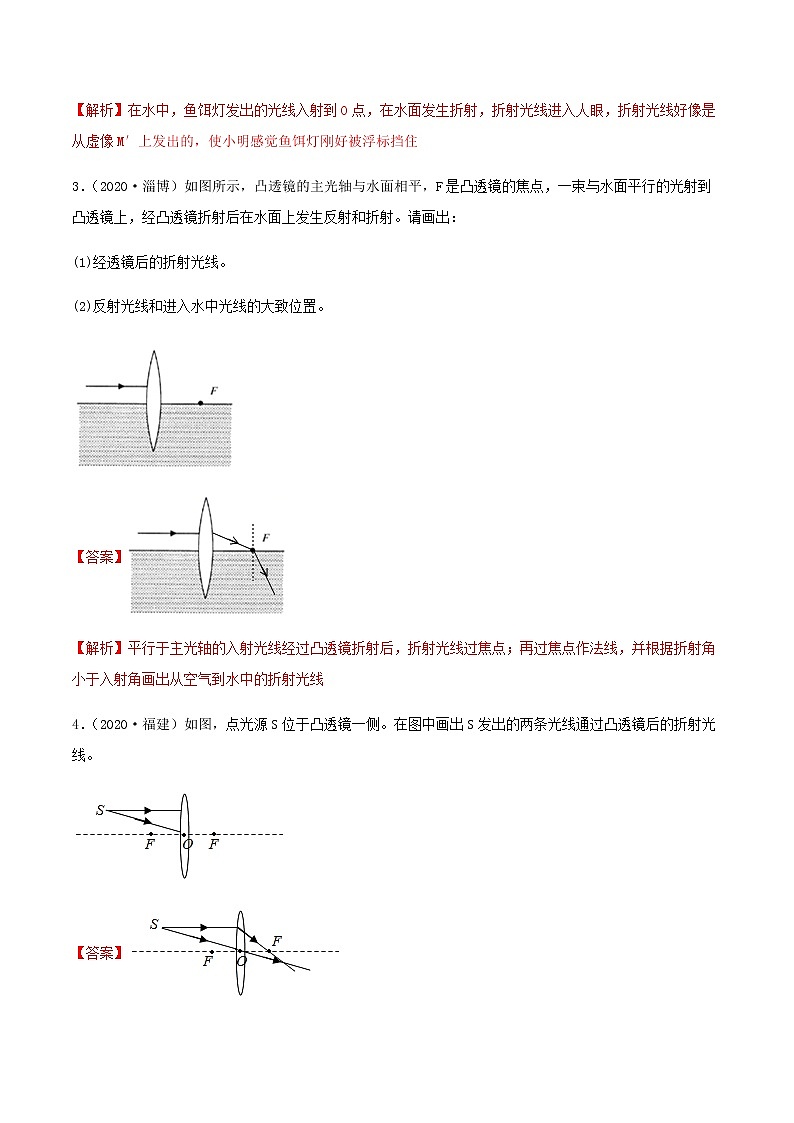

3．（2020·淄博）如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面上发生反射和折射。请画出：

(1)经透镜后的折射光线。

(2)反射光线和进入水中光线的大致位置。

【答案】

【解析】平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点；再过焦点作法线，并根据折射角小于入射角画出从空气到水中的折射光线

4．（2020·福建）如图，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。

【答案】

【解析】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变

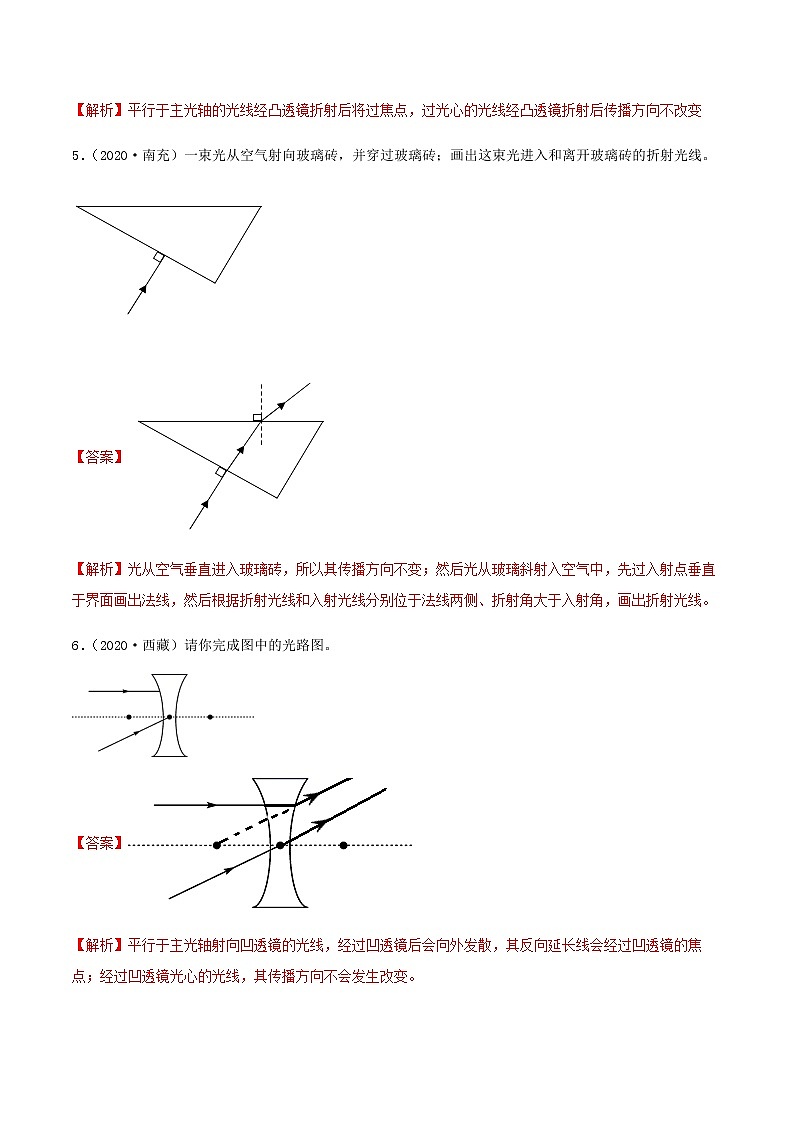

5．（2020·南充）一束光从空气射向玻璃砖，并穿过玻璃砖；画出这束光进入和离开玻璃砖的折射光线。

【答案】

【解析】光从空气垂直进入玻璃砖，所以其传播方向不变；然后光从玻璃斜射入空气中，先过入射点垂直于界面画出法线，然后根据折射光线和入射光线分别位于法线两侧、折射角大于入射角，画出折射光线。

6．（2020·西藏）请你完成图中的光路图。

【答案】

【解析】平行于主光轴射向凹透镜的光线，经过凹透镜后会向外发散，其反向延长线会经过凹透镜的焦点；经过凹透镜光心的光线，其传播方向不会发生改变。

7．（2020·鄂尔多斯）如图是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。

【答案】

【解析】过焦点的入射光线经过凸透镜折射后的折射光线平行于主光轴；过平面镜的入射点垂直镜面作出法线，因为入射光线与镜面的夹角为45，则入射角为90-45=45，则反射角也为45，在法线右侧作出反射光线。

8．（2020·阜新）小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A 代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。（保留必要的作图痕迹）

【答案】

【解析】C点是飞机，A点是人眼，人眼看到飞机即飞机发出的光线直接进入人眼，故连接AC，并标上箭头，箭头指向人眼；人看到水里的鱼在B处，认为鱼就在B，即鱼的像发出的光线进入人眼，该直线与水面的交界点即为折射点O，该直线的水面以上即为折射光线，连接AD由于从一种介质进入到另外一种介质时，会发生光的折射，即水面以上即为折射光线，是折射光线的延长线，人眼逆着折射光线看到鱼的像在B处，故水面以下的是虚线，连接DO，即入射光线，并标上箭头，箭头指向O点。

9．（2020·山西）苹果受充足的阳光照射才会变红，有此部位阳光照射不到，因此苹果通常不是全红。小亮在苹果树下铺设一层银色地膜，如图甲所示。利用光的反射使苹果能接受更多的光照，大部分苹果会整个变红，甜度也会增加，这样的苹果市场价格变高，易于销售。这项小创意使他家苹果收益大幅提升。请你在图乙中画出一束太阳光经银色地膜反射至苹果的光路图。

【答案】

【解析】过地膜面作出其中一个苹果的对称点，即为苹果在地膜中的像，连接与太阳上的某一点，与地膜面的交点为入射点，连接得到入射光线，为反射光线。

10．（2020·随州）如图是一长方形玻璃砖ABCD，其中AB、BC面涂有反射涂层，一条光线从AD面射入玻璃砖，请画出该光线进入玻璃砖后经过AB、BC面的两次反射，并最终从AD面射出的光路图。

【答案】

【解析】光从空气斜射入玻璃中， 首先过入射点画出法线，根据折射角大于入射角画出折射光线；然后，光线射到AB面，在AB面发生反射， 反射光线射到BC面，在BC面再次发生反射，分别作法线，按反射角等于入射角画出反射光线；当光线射到AD面， 光从玻璃斜射入空气中，同样作法线，然后按照折射角大于入射角画出折射光线，注意最后的折射光线与原始光线平行

11．（2020·潍坊）如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。

【答案】

【解析】过平面镜做A点的对称点A′，连接A′B交平面镜与点O，OB即为反射光线，连接AO，即为折射光线(也是OB对应的入射光线)

12．（2020·滨州）如图所示，S为发光点，请在图中画出发光点S在平面镜中所成像的位置，并画出由S点发出，经平面镜反射后通过P点的光线。

【答案】

【解析】作出发光点S的对称点，即为像点S′，连接S′P，与镜面的交点为入射点O，再连接SO，画上箭头，则SO为入射光线，OP为反射光线。

力学

1．（2020·日照）工人利用传送带运送包装好的防疫物资。如图所示，防疫物资M正随水平传送带向右匀速移动，请作出此时物资M的受力示意图。

【答案】

【解析】由于物体和传送带一起匀速运动，相对静止，所以M不受摩擦力的作用，只受重力和支持力的作用。

2.（2020·毕节）一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。

【答案】

【解析】由于木块是形状规则的物体，其重心在其几何中心上；不管是在斜面还是水平面，重力的方向总是竖直向下的力。

3．（2020·凉山）如图所示，某人站立在地面上用滑轮组将物体A匀速向上拉起，请在图中用笔画线代替绳子画出所用滑轮组绳子绕法。

【答案】

【解析】因为是人站在地面上用滑轮组提升重物，所以由2段绳子承担物重，应从定滑轮开始绕线，绕过下面的动滑轮，再绕过上面的定滑轮。

4．（2020·苏州）图中，请画出的力臂，并在端画出使杠杆平衡的最小力。

【答案】

【解析】从支点向的作用线作垂线，垂线段的长度为的力臂；根据杠杆平衡条件，动力臂越长越省力，力的作用点确定，从支点到动力作用点的距离便为最长的力臂；图中为支点，要使杠杆平衡且动力最小，就应该让力作用在点，最长的力臂，则力应与垂直且向下

5．（2020·锦州）如图所示为钓鱼竿的简化示意图，其中O为支点，F1为动力，请在图中画出动力臂l1和阻力F2的示意图（钓鱼竿自重忽略不计）。

【答案】

【解析】动力臂是支点到动力的垂直距离，阻力是鱼对杠杆向下的拉力。

6．（2020·河池）如图所示，杠杆OB可绕O点转动，请作出物体A所受重力的示意图和使杠杆在图示位置平衡的最小力的力臂L。

【答案】

【解析】物体A所受重力作用点在物体的重心处，方向竖直向下；杠杆OB可绕O点转动，O点为支点，物体对杠杆拉力等于物体A的重力G，方向与重力方向相同，根据杠杆平衡条件，要使拉力最小，需要力臂L最大，连接OB，力臂L=OB最大，最小拉力F与OB垂直。

7．（2020·鄂尔多斯）如图是一种活塞式抽水机的示意图，其中手柄是一个杠杆。请在图中画出手柄被扶起过程中作用在A点的最小动力F1及其力臂。

【答案】

【解析】连接OA两点，则线段OA就是作用于A点的动力的最大力臂，然后过A点作OA的垂线，动力是向上扶起手柄，所以垂线的方向向上，此向上的垂线即最小动力F1，

8．（2020·内江）如图所示，小明同学用一水平推力推静止在水平地面上的木箱，木箱没有动，请你在O点画出木箱所受力的示意图。

【答案】

【解析】根据题意知道，小明同学用一水平推力推静止在水平地面上的木箱时，木箱没有动，说明木箱处于平衡态，受到的是平衡力作用；即木箱水平方向受到推力和静摩擦力，且大小相等，方向相反；竖直方向受到重力和支持力，大小相等，方向相反。

9.（2020·安顺）如图所示，一空瓷碗漂浮在足够深的盛水容器中，现用筷子将空碗缓慢地竖直压入水中并沉入容器底静止。请在答题卡的坐标上画出从开始压碗直至碗底接触容器底这一过程中，水对容器底的压强p随碗底位置s（碗底距离液面的高度）变化关系的大致图象______。（下压过程碗口始终向上，不考虑筷子浸入水中的体积）

【答案】

【解析】空碗开始时在水面漂浮，受到的浮力和自身的重力相等，此时碗底距离液面的高度不为零，用筷子将空碗缓慢地竖直压入水中的过程中，碗排开水的体积变大，容器内水面上升，由于碗的形状是下窄上宽，碗下降相同的高度时，容器内水面上升的高度先小后大，当碗口和水面相平时，容器内水面的高度最大，当碗浸没下沉直至沉底的过程中，排开水的体积不变，此时受到的浮力小于自身的重力，即小于漂浮时受到的浮力，综上可知，容器内水面上升的先慢后快，然后水面突然下降并保持不变，由p=ρgh可知，水对容器底的压强p随碗底位置s的增大先慢后快的增大，后突然减小并保持不变。

10．（2020·安顺）如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。请在图中画出长木板对物块作用力的示意图______。（O点为力的作用点）

【答案】

【解析】物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止，此时的木块受力平衡，木块受到竖直向下的重力G、垂直于长木板表面向上的支持力F、平行于长木板表面向上的摩擦力f的作用，则长木板对物块的作用力是摩擦力和支持力，这两个力的作用点在O点。

11．（2020·辽阳）如图甲中是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆，图乙是其简化示意图。图中O为支点，F2为压动杠杆时作用在B点的阻力。请在乙图中画出：阻力臂l2、作用在A点的最小动力F1及其动力臂l1。

【答案】

【解析】反向延长F2的作用线，从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂l2；在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，连接OA，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。

12．（2020·南京）如图（a）所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。

【答案】

【解析】空缆车随缆绳做匀速直线运动，则轿厢也是做匀速直线运动，受力平衡，受到竖直向下的重力G和竖直向上的拉力F的作用，这两个力大小相同，作用点在轿厢的中心

13．（2020·随州）如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时爬杆在竖直方向的受力示意图。

【答案】

【解析】小明从被竖直的绳子吊着的爬杆上匀速下滑，小明受到竖直向下的重力和竖直向上的摩擦力作用，故爬杆也受到小明对它的向下的摩擦力f，其次爬杆还受竖直向下的重力G和绳子对它向上的拉力F，三个力的合力为0，过爬杆的重心分别向上和向下画出三个力

电磁学

1．（2020·广西）请根据图中磁感线的方向，标出两个磁极的名称。

【答案】

【解析】磁体外部磁感线从N极出来，回到S极；故从图中可看出左边为S极，右边为N极

2．（2020·西藏）请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。

【答案】

【解析】电灯的开关要接在火线和灯泡之间，插座的三孔要按照“左零右火上接地”的原则

3．（2020·烟台）地球周围存在着磁场，如图所示，图中实线部分为地磁场的磁感线分布情况，请在图中用箭头标出地磁场的磁感线方向。

【答案】

【解析】地磁场的北极在地理南极附近，地磁场的南极在地理北极附近，磁感线在磁体外部从N极回到S极

4．（2020·百色）根据图中已标明的磁极，在A点标出磁感线方向，在括号内标出另一磁铁的磁极。

【答案】

【解析】由于左边磁体是S极，由磁感线的分别可知，该题中的两个磁极是相互排斥的，所以右边的磁极也是S极，再据磁感线从磁体的N极出发回到S极特点作出A点的磁感线方向

5．（2020·内江）在条形磁铁旁边放一小磁针，小磁针静止时的指向如图所示，请你根据小磁针的指向，标出条形磁铁的N、S极；并用箭头标出a点的磁感线方向。

【答案】

【解析】根据同名磁极相吸，异名磁极相斥的特点，小磁针左端为N极，则条形磁铁右端为S极，磁体外部的磁感线由N极出发回到S极

6．（2020·抚顺）如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N极。请在图中标出：

(1)通电螺线管左端的磁极（用“N”或“S”表示）；

(2)磁感线的方向；

(3)电源右端的极性（用“+”或“-”表示）。

【答案】

【解析】闭合开关后，套在通电螺线管上的磁环会向右运动，说明磁环与通电螺线管相互排斥，磁环的左侧为N极，根据磁极间的作用规律可知，通电螺线管的右侧为N极，左侧为S极，根据安培定则可知电流从螺线管的左侧流入、右侧流出，故电源右端为负极；在磁体周围，磁感线从磁体的N极出发回到S极，所以图中磁感线的方向是指向S极

7．（2020·常州）请以笔画线代替导线，将三线插座、开关控制的电灯接入电路。

【答案】

【解析】灯泡接法：开关要接在火线和灯之间，这样在断开开关能切断火线，接触灯泡不会发生触电事故。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。

8．（2020·毕节）将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。

【答案】

【解析】通电螺线管水平悬吊静止时一端指南一端指北，指北的是N极，指南的是S极，如图所示，电流方向如图所示，根据安培定则用右手握住螺线管，四指指向电流方向，大拇指指向通电螺线管的N极，所以先从螺线管的后面开始绕螺线管

9．（2020·扬州）如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。

【答案】

【解析】由题知，只闭合开关S，风扇能单独工作，灯和风扇为并联；若只闭合开关S1，灯泡不亮，由此可知S1在灯所在支路上，S在干路上

10.（2020·铜仁）如图为通电螺线管，请根据螺线管的极性标出小磁针的N极和在虚线框内标出电源的“+”“-”极。

【答案】

【解析】根据同名磁极相互排斥、异名磁极相互吸引可知小磁针的左端为S极，右端为N极。根据安培定则，用右手握住螺线管，大拇指指向通电螺线管的N极（左端），则四指指向电流的方向，可以判断电流从螺线管的左端流入、右端流出，所以电源的左端是正极，右端是负极

11．（2020·深圳）为了探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”，某同学设计了如图所示的电路。要求滑动变阻器的滑片P向A端移动时，电路中的电流增大。请在图中用笔画线代替导线，将电路连接完整。

【答案】

【解析】探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”时，滑动变阻器与两个电磁铁串联接入电路中；滑动变阻器的滑片P向A端移动时，电路中的电流增大，则滑动变阻器连入电路的电阻减小，则滑动变阻器接的是A接线柱

12．（2020·安顺）如图所示，条形磁铁静置于水平面，将两枚相同的小磁针分别置于磁铁周围的A、B区域。请在图中两虚线框内画出小磁针静止时的情形______。（用“”表示小磁针，涂黑端表示N极）

【答案】

【解析】由图可知，条形磁体的左端为N极，右端为S极；磁体外部的磁感线都是从磁体的N极出来，回到S极，对于A区域来说，磁感线方向是向右的；对于B区域来说，磁感线方向是向左的，且小磁针静止时N极所指的方向与磁感线的方向相同，据此作图。

13．（2020·随州）如图所示，开关闭合后，将滑片P向右滑动的过程中，螺线管右侧的磁体所受的吸引力会变大。请将图中的滑动变阻器按要求连入电路，并画出螺线管的绕法，标出磁感线的方向。

【答案】

【解析】滑片P向右滑动的过程中，螺线管右侧的磁体所受的吸引力会变大，说明电流增大，电阻变小，滑动变阻器接右下柱，根据右手定则，可判断螺旋管的环绕方式和磁场方向。

14．（2020·丹东）如图，用笔画线代替导线将图中实物连接起来。要求：闭合开关后，使电磁铁的右端为N极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强。

【答案】

【解析】闭合开关后，使电磁铁的右端为N极，根据安培定则可知，电流从通过螺线管的左端流入，右端流出，故应将电源正极与开关右接线柱相连，开关负极与通电螺线管左接线柱相连，通电螺线管的右接线柱与变阻器C接线柱相连；因滑动变阻器的滑片P向右移动时，电磁铁的磁性增强，则此时滑动变阻器接入电路的阻值减小，整个电路中的电流增大，故应将电源的负极与变阻器的B接线柱相连
