初中物理中考复习 专项四 动态电路分析（原卷版）

这是一份初中物理中考复习 专项四 动态电路分析（原卷版），共22页。试卷主要包含了2021年真题，2020年真题，2019年真题等内容，欢迎下载使用。

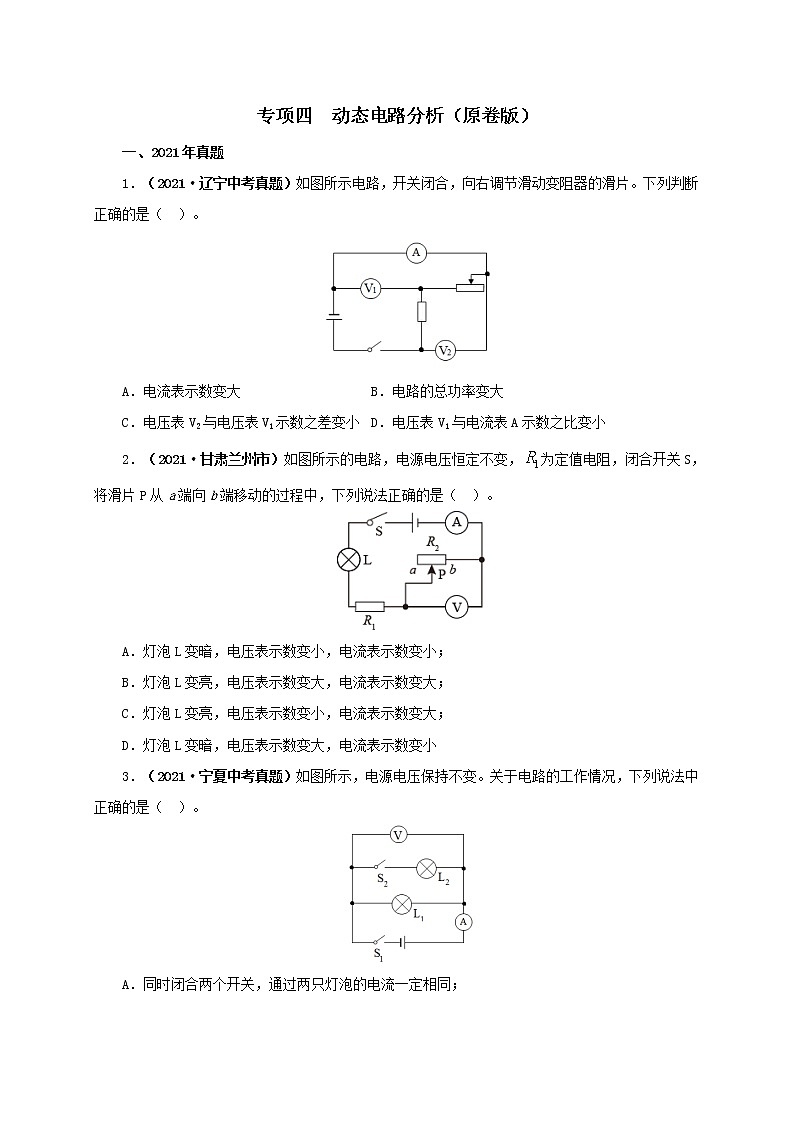

专项四  动态电路分析（原卷版）一、2021年真题1．（2021·辽宁中考真题）如图所示电路，开关闭合，向右调节滑动变阻器的滑片。下列判断正确的是（  ）。A．电流表示数变大 B．电路的总功率变大C．电压表V2与电压表V1示数之差变小 D．电压表V1与电流表A示数之比变小2．（2021·甘肃兰州市）如图所示的电路，电源电压恒定不变，为定值电阻，闭合开关S，将滑片P从a端向b端移动的过程中，下列说法正确的是（  ）。A．灯泡L变暗，电压表示数变小，电流表示数变小；B．灯泡L变亮，电压表示数变大，电流表示数变大；C．灯泡L变亮，电压表示数变小，电流表示数变大；D．灯泡L变暗，电压表示数变大，电流表示数变小3．（2021·宁夏中考真题）如图所示，电源电压保持不变。关于电路的工作情况，下列说法中正确的是（  ）。A．同时闭合两个开关，通过两只灯泡的电流一定相同；B．若先闭合，再闭合，电压表示数不变，电流表的示数变大；C．若先闭合，再闭合，电压表示数变大，电流表的示数变大；D．若灯被短路，闭合、后，灯不亮，灯亮，电流表损坏4．（2021·湖北荆州市）如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（  ）。A．灯泡L变亮；B．电压表示数变小；C．电路的总电阻变小；D．电压表示数与电流表示数的比值变大5．（2021·海南中考真题）如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（  ）。A．电压表示数变小，电流表示数变小；B．电压表示数变小，电流表示数变大；C．电压表示数变大，电流表示数变大；D．电压表示数变大，电流表示数变小6．（2021·青海中考真题）如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示位置向下滑动的过程中，下列说法正确的是（  ）。A．电流表A1的示数变小 B．电流表A2的示数变大C．电压表的示数变大 D．灯泡L的亮度不变7．（2021·江苏泰州市）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向右移动过程中，下列说法正确的是（  ）。A．电压表V的示数变大； B．电压表V的示数变小；C．电压表V与电流表A1的示数之比不变；D．电压表V与电流表A的示数之比变小8．（2021·湖南怀化市）在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（    ）。A．体温越高，R的阻值越大 B．体温越高，电压表的示数越大C．体温越低，R两端的电压越小 D．体温越低，通过的电流越大9．（2021·江苏苏州市）某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（  ）。A． B．C． D．10．（2021·山东枣庄市）如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是（  ）。A．电流表A示数变小，电压表V示数变大；B．电流表A示数变小，电压表V示数不变；C．电流表A示数变大，电压表V示数变小；D．电流表A示数变大，电压表V示数不变11．（2021·湖北恩施土家族苗族自治州）如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（  ）。A．电流表示数变小 B．电压表无示数C．电压表示数不变 D．电压表示数变大12．（2021·湖北宜昌市）如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是（  ）。A．电压表示数增大 B．电流表示数变小C．小灯泡变亮 D．小灯泡亮度不变13．（2021·四川凉山彝族自治州）在如图所示的电路中，电源电压保持不变。闭合开关S后，滑动变阻器的滑片P从中点向右滑动时（  ）。A．电流表示数减小，电压表示数增大 B．电流表示数增大，电压表示数减小C．电流表示数减小，电压表示数不变 D．电流表示数不变，电压表示数不变14．（2021·山东潍坊市）传感器在生产生活中有着广泛的应用，一部普通智能手机中就有十几种，传感器能感受声音、图像、压力、磁场等各种信息，压力传感器的核心部件为压敏电阻。某同学设计的压力传感器如图所示，R0为定值电阻，和R为压敏电阻且阻值随压力增大而减小，闭合开关S，下列说法正确的是（  ）。A．压力为0时，电压表示数为0；B．压力变大时，电压表示数变大；C．压力变大时，电压表示数变小；D．压力变大时，电流表示数变小15．（2021·湖北随州市）如图所示，电源电压恒定，R0为定值电阻，闭合开关S1、S2后，将滑片P逐渐滑动到变阻器中央。电流表A和A1的示数分别用I和I1表示，电压表V的示数用U表示，当滑片P向右移动时，下列判断正确的是（  ）。A．I1的数值变小，U的数值变大 B．I-I1的数值不变C．的数值变大 D．UI的数值变大16．（2021·上海中考真题）在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（  ）。A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P17．（2021·安徽中考真题）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（  ）。A．电流表示数变小，小灯泡变暗；B．电压表示数变大，小灯泡变亮；C．电压表示数与电流表示数的比值变小，小灯泡变亮；D．电压表示数与电流表示数的比值不变，小灯泡变亮18．（2021·内蒙古通辽市）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是（  ）。A．灯泡L变亮，电流表A1示数变大；B．电压表示数不变，电流表A2示数变大；C．电流表A1与A2的示数之差变大；D．电压表与电流表A2的示数之比变大19．（2021·广东深圳市）某创客小组自制肺活量比较装置，吸气时，气球胀大，隔板向上运动，下列说法正确的是（  ）。A．总电阻变大 B．V示数变大C．A示数变大 D．电路总功率变大20．（2021·宁夏中考真题）图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，是定值电阻，传感器的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（______）。A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小理由：__________。二、2020年真题1．（2020•桂林）从2020年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的増大而减小的，酒精气体浓度越大，那么测试仪的（　　）。A．电压表示数不变 B．电压表示数越大 C．通过传感器的电流越小 D．传感器两端的电压越大2．（2020•广西）如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1时（　　）。A．灯L的亮度变暗 B．电压表V的示数变小 C．电流表A1的示数变大 D．电流表A的示数变小3．（2020•广西）如图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则（　　）。A．选用电压表接在a、b之间；B．选用电压表接在b、c之间；C．选用电流表接在b、c之间；D．选用电流表接在a、c之间4．（2020•绵阳）电梯超载报警器工作原理示意图如图所示，R0为定值电阻，压敏电阻R的阻值随着压力的增大而减小，A为电流表，其示数超过设定值时自动报警。电梯处于运行状态，开关S闭合，有人进入电梯后（　　）。A．电流表示数变小，R和R0的总电功率变大；B．电流表示数变小，R和R0的总电功率变小；C．电流表示数变大，R和R0的总电功率变大；D．电流表示数变大，R和R0的总电功率变小5．（2020•鞍山）如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。下列说法中正确的是（　　）。A．电流表A1的示数变大；B．电压表V的示数变小；C．电流表A2与A1的示数之差不变；D．电压表V与电流表A2的示数之比变大6．（2020•烟台）在如图所示的电路中，电源电压不变。闭合开关S后，滑动变阻器的滑片P向右端滑动时（　　）。A．电流表示数减小，电压表示数增大；B．电流表示数减小，电压表示数不变；C．电流表示数不变，电压表示数不变；D．电流表示数增大，电压表示数减小7．（2020•鄂尔多斯）图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙。R0为定值电阻，滑动变阻器R的滑片P随身高的增高而上滑。下列有关分析，正确的是（　　）。A．电流表示数显示身高，身高越高示数越大；B．电压表示数显示身高，身高越高示数越大；C．身高越高，R0消耗的电功率越小；D．身高越高，电路消耗的总功率越大8．（2020•南宁）图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则（　　）。A．选用电压表接在a、b之间；B．选用电压表接在b、c之间；C．选用电流表接在b、c之间；D．选用电流表接在a、c之间9．（2020•河池）如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（　　）。A．电压表V1的示数变大；B．电流表A的示数变小；C．电压表V1与V2的示数之和变小；D．若电压表V1突然短路，则小灯泡变亮10．（2020•西宁）如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（　　）。A．滑片P是向b端移动的；B．电流表A的示数逐渐变小；C．电压表V的示数逐渐变小；D．电路的总功率变大11．（2020•甘孜州）小刚用图所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是（　　）。A．将变阻器滑片适当向右移动；B．保持变阻器滑片不动；C．将变阻器滑片适当向左移动；D．适当增加电池的节数12．（2020•葫芦岛）如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（　　）。A．电流表A示数变小；B．电压表V1 示数不变；C．电压表V2示数与电流表A示数乘积变小；D．电压表V1示数与电流表A示数比值变小13．（2020•遵义）如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2示数变化了△U2，电流表A示数变化了△I．下列说法正确的是（　　）。A．U1不变，U2变大，I变小 B．U1变小，U2不变，I变小 C．|△U2|与|△I|的比值不变 D．|△U2|与|△I|的比值变大14．（2020•广安）如图所示，电源电压不变，R1为定值电阻，开关闭合后滑片向右移动时，下列说法错误的是（　　）。A．电压表测的是R1两端电压；B．电流表示数变大；C．电压表示数变小；D．电压表与电流表示数之比不变15．（2020•十堰）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（　　）。A．体温越高，R的阻值越大；B．体温越高，电压表示数越大； C．体温越高，电压表示数越小；D．体温越低，电压表示数越大16．（2020•朝阳）如图所示的电路，电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中，下列说法正确的是（　　）。A．小灯泡变亮；B．电流表示数变大；C．电压表示数不变；D．电压表与电流表的比值变小17．（2020•赤峰）如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（　　）。A．电流表的示数变大；B．电压表的示数变小；C．电压表与电流表的示数之比不变；D．电压表与电流表的示数之比变大18．（2020•吉林）如图所示。电源电压不变。闭合开关后，将滑动变阻器的滑片向右移动时，电路中（　　）。A．电流表的示数变大 B．电压表的示数不变 C．电路的总电阻变小 D．小灯泡的亮度变暗19．（2020•长春）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R1为定值电阻，R2为光敏电阻。当有光照射时电阻变小，激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表），闭合开关。激光被遮挡瞬间，下列说法正确的是（　　）。A．电阻R2的阻值变小 B．通过R2的电流变大 C．计数器两端的电压变大 D．R1与R2的电流之比变小20．（2020•营口）如图所示的电路中，电源电压保持不变，闭合开关S滑片P向右移动时，下列说法中正确的是（　　）。A．电压表示数变大，电流表A1、A2示数都变小；B．电压表示数与电流表A2示数的比值不变；C．电流表A1与A2示数的差值变大；D．电压表示数与电流表A1示数的乘积变大21．（2020•青海）如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（　　）。A．同时闭合两个开关，通过两只灯泡的电流一定相同；B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏；C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大；D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮电流表损坏22．（2020•山西）如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起。不挂物体时，滑片P在R2最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（　　）。A．不挂物体时，电压表示数为电源电压；B．所挂物体越重，电流表示数越大；C．所挂物体越轻，电路消耗的总功率越大；D．所挂物体重量发生变化，电压表示数与电流表示数的比值不变三、2019年真题1．（2019·德阳）如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是（    ）。A．开关闭合前，电压表和电流表均无示数；B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小；C．开关闭合后，滑片P向右移动的过程中，R的功率变大；D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小2．（2019·玉林）光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是（　　）。A．电流表和电压表的示数均变小；B．电流表和电压表的示数均变大；C．电流表的示数变小，电压表的示数变大；D．电流表的示数变大，电压表的示数变小3．(2019·山西)图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是（　　）。A．身高越高电压表示数越大；B．身高越高通过R0的电流越小；C．体重越大电流表示数越大；D．体重越大电路消耗总功率越大4．(2019·北京)如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（　　）。A．电流表的示数变大，灯L变亮；B．电流表的示数变大，灯L变暗；C．电流表的示数变小，灯L变亮；D．电流表的示数变小，灯L变暗5．（2019·北部湾）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。下图是检测植物叶片含水量的电路，电源电压不变。将湿敏电阻R附着在叶片上，当叶片含水量升高时（   ）。A．电流表示数增大     B．电压表示数减小    C．电路总电阻减小    D．电路总功率增大6．(2019·赤峰)如图所示电路，电源电压和小灯泡电阻保持不变。当开关闭合后，变阻器滑片向右滑动时，电流表和电压表的示数变化情况分别是（　　）。A．变大、变小 B．变大、变大 C．变小、变小 D．变小、变大7．(2019·枣庄)如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（　　）。A．电压表V的示数变大；B．电流表A2的示数变小；C．电压表V的示数与电流表A1的示数的乘积变大；D．电压表V的示数与电流表A1的示数的比值变大8．(2019·内江)如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（　　）。A．△P1+△P2＝△I2 ·（R1+R2） B．|△U1|＞|△U2| C．||+||＝R1+R2 D．|△U1|＜|△U2|9. (2019·武汉)如图所示,电源电压保持不变。只闭合开关S1，电流表和电压表均有示数，若再闭合开关 S2，则下列说法正确的是（    ）。A. 电流表示数变大，电压表示数变小；B. 电流表示数变小，电压表示数不变；C. 电压表示数与电流表示数的比值变小；D. 电压表示数与电流表示数的比值不变10．(2019·扬州)如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（    ）。A．滑片向左滑动，电流表示数增大，电压表示数减小；B．滑片向左滑动，电流表、电压表示数都增大；C．滑片向右滑动，电流表、电压表示数都增大；D．滑片向右滑动，电流表示数减小，电压表示数增大11.（2019·衡阳）（多选）如图所示，电源电压不变，R1是定值电阻，闭合开关，将滑动变阻器R2的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，下列能正确反映两个物理量之间关系的图象是（    ）。 12．(2019·西宁)如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（　　）。A．电流表示数变大，灯L变亮 ；B．电压表示数变大，灯L的实际功率变小；C．电流表示数变小，灯L仍然正常发光；D．电压表示数不变，电路的总功率变大13. (2019·聊城)如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（　　）。A. 电压表V1示数变小；B. 电压表V2示数不变；C. 灯泡L的亮度不变；D. 电压表V1与电流表A示数比值变小14．(2019·潍坊)（多选）如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（　　）。A．电流表A的示数变大；B．电压表V1的示数变大；C．电路中消耗的总功率变大；D．电压表V2与电流表A示数的比值变小15．(2019·绵阳)如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（　　）。A．L1变亮，电压表示数变小；B．L1变暗，电流表示数变大；C．L2亮起来，电压表示数变大；D．L2亮起来，电流表示数变小16. (2019·遂宁)如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（　　）。A. 电压表V的示数不变；B. 电流表A的示数变大；C. 小灯泡的亮度变暗；D. 电路的总功率变大17．(2019·长春)如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（　　）。A．小灯泡变亮                   B．电流表示数变小C．电压表示数不变               D．电路的总电阻变大18．（2019·天门）如图所示，电源电压U保持不变，R1＜R2．开关S先与触点1接通，电流表、电压表的示数分别为I1、U1，再与触点2接通，电流表、电压表的示数分别为I2、U2，定值电阻R的电流变化量为△I，电压变化量为△U，功率变化量为△P，则（　　）A．I1＝I2 B．U1＜U2 C．R= D．△P＝△U•△I19．(2019·菏泽)如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（　　）。A．电压表示数不变，电流表示数变大；B．电压表示数变大，电流表示数变小；C．电压表示数变小，电流表示数变小；D．电压表示数变大，电阻R1的电功率变大
