第1讲　力与物体的平衡

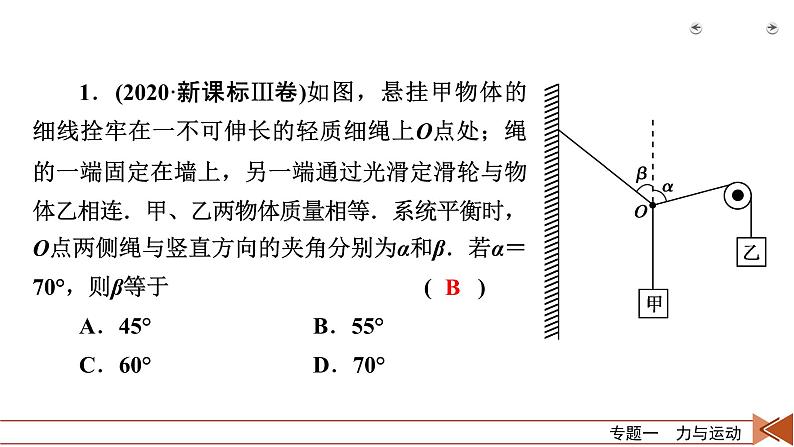

1．(2020·新课标Ⅲ卷)如图，悬挂甲物体的细线拴牢在一不可伸长的轻质细绳上O点处；绳的一端固定在墙上，另一端通过光滑定滑轮与物体乙相连．甲、乙两物体质量相等．系统平衡时，O点两侧绳与竖直方向的夹角分别为α和β．若α＝70°，则β等于(　　)A．45°　　B．55°C．60°　　D．70°

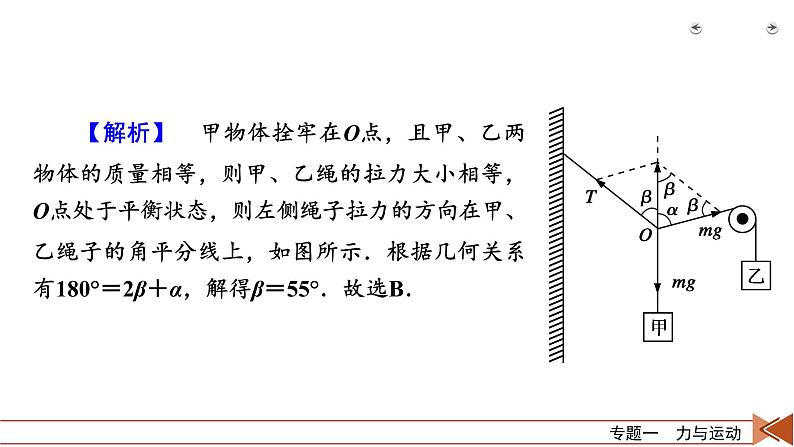

【解析】　甲物体拴牢在O点，且甲、乙两物体的质量相等，则甲、乙绳的拉力大小相等，O点处于平衡状态，则左侧绳子拉力的方向在甲、乙绳子的角平分线上，如图所示．根据几何关系有180°＝2β＋α，解得β＝55°．故选B．

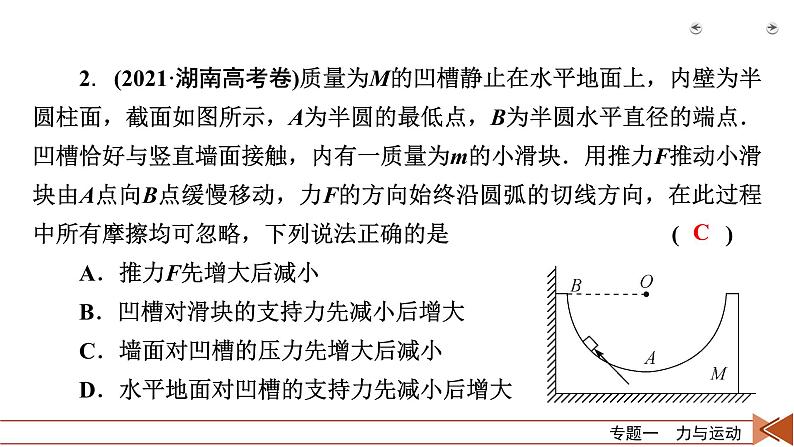

2．(2021·湖南高考卷)质量为M的凹槽静止在水平地面上，内壁为半圆柱面，截面如图所示，A为半圆的最低点，B为半圆水平直径的端点．凹槽恰好与竖直墙面接触，内有一质量为m的小滑块．用推力F推动小滑块由A点向B点缓慢移动，力F的方向始终沿圆弧的切线方向，在此过程中所有摩擦均可忽略，下列说法正确的是(　　)A．推力F先增大后减小B．凹槽对滑块的支持力先减小后增大C．墙面对凹槽的压力先增大后减小D．水平地面对凹槽的支持力先减小后增大
【解析】　用推力F推动小滑块由A点向B点缓慢移动，力F的方向始终沿圆弧的切线方向，由平衡条件可知，设滑块与圆心连线与竖直方向夹角为θ．推力F＝mgsin θ，凹槽对滑块的支持力N＝mgcs θ，小滑块由A点向B点缓慢移动过程中，θ角逐渐增大，力F逐渐增大，力N逐渐减小，选项A、B错误；
由牛顿第三定律，滑块对凹槽的压力N′＝N＝mgcs θ，滑块对凹槽的压力N′在水平方向的分力N′sin θ＝mgcs θsin θ＝0.5mgsin 2θ，对凹槽分析受力，由平衡条件可知，墙面对凹槽的压力为F压＝0.5mgsin 2θ，当θ＝45°时最大，所以墙面对凹槽的压力先增大后减小，选项C正确；由于力F的方向始终沿圆弧的切线方向，则竖直方向的分量为Fsin θ·sin θ＝Fsin2 θ，不断变大．对滑块和凹槽整体受力分析可知，水平地面对凹槽的支持力逐渐减小，选项D错误．
3．(2021·海南高考卷)如图，V型对接的绝缘斜面M、N固定在水平面上，两斜面与水平面夹角均为α＝60°，其中斜面N光滑．两个质量相同的带电小滑块P、Q分别静止在M、N上，P、Q连线垂直于斜面M，已知最大静摩擦力等于滑动摩擦力．则P与M间的动摩擦因数至少为(　　)
4．(2022·湖南，3)如图甲所示，直导线MN被两等长且平行的绝缘轻绳悬挂于水平轴OO′上，其所在区域存在方向垂直指向OO′的磁场，与OO′距离相等位置的磁感应强度大小相等且不随时间变化，其截面图如图乙所示．导线通以电流I，静止后，悬线偏离竖直方向的夹角为θ．
下列说法正确的是(　　)A．当导线静止在图甲右侧位置时，导线中电流方向由N指向MB．电流I增大，静止后，导线对悬线的拉力不变C．tan θ与电流I成正比D．sin θ与电流I成正比
【解析】　当导线静止在题图甲右侧位置时，对直导线MN进行受力分析，如图所示，由左手定则知，导线中电流方向由M指向N，故A错误；由于与OO′距离相等位置的磁感应强度大小相等且不随时间变化，因此F安＝Gsin θ，
FT＝Gcs θ，F安＝BIl，可得sin θ与I成正比，当I增大时，θ增大，cs θ减小，静止后，导线对悬线的拉力FT减小，故B、C错误，D正确．
〔命题趋势〕受力分析与物体平衡几乎是每年必考的内容，近年来着重考查连接体的平衡，整体法、隔离法的应用，绳、杆、面弹力的大小与方向(如T1T4)及胡克定律，摩擦力的大小、方向的判断及临界极值问题(如T2)，动态变化平衡状态的分析、叠加体受力分析(如T1)，电磁场中的平衡问题(如T3)．常用到的思想方法有：假设法、整体法和隔离法、转换研究对象法、图解法等，题型一般为选择题．
“必备知识”解读1．弹力(1)大小：弹簧在弹性限度内，弹力的大小可由胡克定律F＝kx计算；一般情况下物体间相互作用的弹力可由平衡条件或牛顿运动定律来求解．(2)方向：一般垂直于接触面(或切面)指向施力物体形变恢复的方向；绳的拉力沿绳指向绳收缩的方向．
2．摩擦力(1)大小：滑动摩擦力Ff＝μFN，与接触面的面积无关；静摩擦力的增大有一个限度，具体值根据牛顿运动定律或平衡条件来求．(2)方向：沿接触面的切线方向，并且跟物体的相对运动或相对运动趋势的方向相反．
4．安培力(1)大小：F＝BIL，此式只适用于B⊥I的情况，且L是导线的有效长度，当B∥I时F＝0．(2)方向：用左手定则判断，安培力垂直于B、I确定的平面．
5．洛伦兹力(1)大小：F＝qvB，此式只适用于B⊥v的情况．当B∥v时F＝0．(2)方向：用左手定则判断，洛伦兹力垂直于B、v确定的平面，洛伦兹力永不做功．6．共点力的平衡(1)平衡状态：物体静止或做匀速直线运动．(2)平衡条件：F合＝0或Fx＝0，Fy＝0．
“关键能力”构建1．思想方法(1)在判断弹力或摩擦力是否存在以及确定它们的方向时常用假设法．(2)求解平衡问题时常用二力平衡法、矢量三角形法、正交分解法、相似三角形法、图解法等．(3)带电体的平衡问题仍然满足平衡条件，只是要注意准确分析场力——电场力、安培力或洛伦兹力．
2．模型建构(1)合力与分力的关系①合力不变时，两相等分力的夹角越大，两分力越大，夹角接近180°时，两分力接近无穷大．②两相等分力夹角为120°时，两分力与合力大小相等．
(2)平衡条件的应用①n个共点力平衡时其中任意(n－1)个力的合力与第n个力是一对平衡力．②物体受三个力作用平衡时一般用合成法，合成除重力外的两个力，合力与重力平衡，在力的三角形中解决问题，这样就把力的问题转化为三角形问题．
(3)滑块与斜面模型如图所示，斜面固定，物块与斜面间的动摩擦因数为μ，将物块轻放在斜面上，若μ≥tan θ，物块保持静止；若μ＜tan θ，物块下滑．与物块质量无关，只由μ与θ决定，其中μ≥tan θ时称为“自锁”现象．
考向1　单个物体的平衡
1．(2022·浙江6月高考)如图所示，一轻质晒衣架静置于水平地面上，水平横杆与四根相同的斜杆垂直，两斜杆夹角θ＝60°．一重为G的物体悬挂在横杆中点，则每根斜杆受到地面的(　　)
2．(2022·东北三省三校一模)如图所示，阳台上有一个用于晾灌肠的光滑曲杆AOB，直杆OA和OB的夹角α＝150°，细绳一端固定在A点，另一端与套在曲杆AOB上的轻环Q连接，用挂钩挂上质量为m的灌肠时，轻环Q从曲杆O处沿OB滑下(轻环不滑出OB杆)，重力加速度为g，当灌肠重新平衡后轻绳的张力大小为(　　)
考向2　多个物体的平衡问题
3．(2022·湖北八市二模)如图所示斜面体静置在粗糙的水平地面上，质量不等的甲、乙两物块用跨过光滑定滑轮的轻质细绳连接，分别静止在斜面AB、AC上，滑轮两侧细绳与斜面平行，AB斜面粗糙，AC斜面光滑．若在甲物块上面再放一个小物块后甲、乙仍静止．则以下分析正确的是(　　)A．甲所受的摩擦力一定变小B．甲所受的摩擦力一定变大C．斜面体所受地面的摩擦力一定变大D．斜面体所受地面的摩擦力一定不变
【解析】　设甲、乙两物块的质量分别为m1和m2，斜面AB与水平地面的夹角为α，AC与水平地面的夹角为β，由已知条件分析乙物块受力得绳上拉力T＝m2gsin β，由于甲、乙两物块质量大小关系未知，两斜面夹角关系未知，甲与斜面之间是否存在摩擦力以及若存在摩擦力摩擦力大小、方向也不确定．若在甲物块上面再放一个小物块后甲、乙仍静止，甲所受摩擦力大小如何变化也不确定，故A、B错误；将斜面体与甲、乙两物块看成一个整体，整体始终静止，受重力与支持力平衡，斜面体始终不受摩擦力，故C错误，D正确．
4．(2021·山西模拟)如图所示，一轻质光滑定滑轮固定在倾斜木板上，质量分别为m和2m的物块A、B，通过不可伸长的轻绳跨过滑轮连接，A、B间的接触面和轻绳均与木板平行．A与B间、B与木板间的动摩擦因数均为μ，设最大静摩擦力等于滑动摩擦力．当木板与水平面的夹角为45°时，物块A、B刚好要滑动，则μ的值为(　　)
5．(多选)(2022·福建莆田二检)“繁灯夺霁华”，挂灯笼迎新春已成为中国人喜庆节日的习俗．如图所示，一轻质细绳上等距悬挂四个质量相等的灯笼，BC段的细绳是水平的，另外四段细绳与水平面所成的角分别为θ1和θ2，设绳子OA段、AB段的拉力分别为T1、T2．则(　 　)
考向3　电磁场中的平衡问题
6．(2019·全国卷Ⅰ，15)如图，空间存在一方向水平向右的匀强电场，两个带电小球P和Q用相同的绝缘细绳悬挂在水平天花板下，两细绳都恰好与天花板垂直，则(　　)A．P和Q都带正电荷B．P和Q都带负电荷C．P带正电荷，Q带负电荷D．P带负电荷，Q带正电荷
【解析】　细绳竖直，把P、Q看作整体，在水平方向所受电场力为零，所以P、Q必带等量异种电荷，选项A、B错误；如果P、Q带不同性质的电荷，受力如图甲、乙所示，由图知，P带正电荷，Q带负电荷，水平方向的合力不为零；P带负电荷、Q带正电荷时符合题意，选项C错误，D正确．
7．(2017·全国卷Ⅰ，16)如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里，三个带正电的微粒a、b、c电荷量相等，质量分别为ma、mb、mc，已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动．下列选项正确的是(　　)A．ma＞mb＞mc　　　　B．mb＞ma＞mcC．mc＞ma＞mb　　　　　D．mc＞mb＞ma
【解析】　由题意知，三个带电微粒受力情况：mag＝qE，mbg＝qE＋qvB，mcg＋qvB＝qE，所以mb>ma>mc，故选项B正确，A、C、D错误．
8．(2021·广东高考卷)截面为正方形的绝缘弹性长管中心有一固定长直导线，长管外表面固定着对称分布的四根平行长直导线，若中心直导线通入电流I1，四根平行直导线均通入电流I2，I1≫I2，电流方向如图所示，下列截面图中可能正确表示通电后长管发生形变的是(　　)
 【解析】　因I1≫I2，则可不考虑四个边上的直导线之间的相互作用；根据两通电直导线间的安培力作用满足“同向电流相互吸引，异向电流相互排斥”，则正方形左右两侧的直导线I2要受到I1吸引的安培力，形成凹形，正方形上下两边的直导线I2要受到I1排斥的安培力，形成凸形，故变形后的形状如图C．
〔方法技巧〕1．受力分析的顺序一般按照“重力→电场力(磁场力)→弹力→摩擦力→其他力”的顺序，结合整体法与隔离法分析物体的受力情况．
2．处理平衡问题常用的四种方法
3．平衡中的“四看”与“四想”(1)看到“缓慢”，想到“物体处于动态平衡状态”．(2)看到“轻绳、轻环”，想到“绳、环的质量可忽略不计”．(3)看到“光滑”，想到“摩擦力为零”．(4)看到“恰好”，想到“题述的过程存在临界点”．
考点二　匀速运动中的平衡问题
〔考向预测〕1．(2020·浙江卷)矢量发动机是喷口可向不同方向偏转以产生不同方向推力的一种发动机．当歼20隐形战斗机以速度v斜向上飞行时，其矢量发动机的喷口如图所示．
已知飞机受到重力G、发动机推力F1、与速度方向垂直的升力F2和与速度方向相反的空气阻力Ff．下列受力分析示意图可能正确的是(　　)
【解析】　由题意可知所受重力G竖直向下，空气阻力Ff与速度方向相反，升力F2与速度方向垂直，发动机推力F1的方向沿喷口的反方向，对比图中选项可知只有A选项符合题意．故选A．
3．(2022·重庆巴蜀中学二模)如图所示，若质量为1 kg的木块在无外力作用时恰好能沿倾角θ＝30°的粗糙斜面匀速下滑，现外加一水平向右的推力F使木块能沿斜面向上匀速运动，g＝10 m/s2，则F的大小是(　　)
　　　　　(2022·四川德阳二诊)如图所示，粗糙水平地面上的长方体物块将一重为G的光滑圆球抵在光滑竖直的墙壁上，现用水平向右的拉力F缓慢拉动长方体物块，在圆球与地面接触之前，下面的相关判断正确的是(　　)A．水平拉力F逐渐减小B．球对墙壁的压力逐渐减小C．地面对长方体物块的摩擦力逐渐增大D．地面对长方体物块的支持力逐渐增大
【解析】　以球为研究对象，进行受力分析如图1所示：
其中，重力G大小方向均不变，墙壁对球的弹力FN1方向不变，长方体物块对球的支持力FN2大小方向均变化，适合用图解法解题，随着FN2与水平方向夹角逐渐变小，可以看出FN1变大，FN2变大，由牛顿第三定律可知，B错误；设长方体物块的重力为G′，地面对长方体物块的摩擦力为Ff，选整体为研究对象进行受力分析，如图2所示，地面对长方体物块的支持力FN等于总重力，即FN＝G＋G′，故FN不变，D错误；Ff＝μFN＝μ(G＋G′)，故地面对长方体物块的摩擦力不变，C错误；由Ff＝FN1＋F及FN1变大，知F减小，A正确．
〔总结提升〕分析三力作用下动态平衡的方法
〔考向预测〕1．(2022·河南开封二模)如图所示，滑块放在水平地面上，左边受一轻质弹簧的拉力作用，弹簧原长l0(l0β>γ．小朋友重力为G，构件质量不计，小朋友站在构件3的正中间保持静止．可近似认为5块构件表面光滑．
应用创新二　体育运动类3．(2022·河北邢台一中期中)徒手攀岩，属于攀岩的一种，是指不借助任何辅助工具进行攀登．某次徒手攀岩比赛中，一运动员沿如图所示的路径从A点缓慢爬至高处的B点．关于该过程中运动员对岩壁作用力的大小，下列说法正确的是(　　)A．不变　　B．逐渐增大C．先增大后减小　　D．先减小后增大
【解析】　运动员从A点缓慢爬至高处的B点过程中，始终处于平衡状态，根据物体的平衡条件可知，岩壁对运动员的作用力与其受到的重力大小相等、方向相反，结合牛顿第三定律可知，运动员对岩壁的作用力与岩壁对运动员的作用力等大反向，所以运动员对岩壁的作用力大小与运动员受到的重力相等、方向竖直向下，始终不变，故A正确，B、C、D错误．
4．(2022·山东潍坊一模)如图甲所示为被称作“雪游龙”的国家雪车雪橇中心，2022年北京冬奥会期间，该场馆承担雪车、钢架雪车、雪橇三个项目的全部比赛．图乙为运动员从侧壁冰面过“雪游龙”独具特色的360°回旋弯道的场景，在某段滑行中运动员沿倾斜侧壁在水平面内做匀速圆周运动，
 则此段运动过程中(　　)A．雪车和运动员所受合外力为零B．雪车受到冰面斜向上的摩擦力C．雪车受到冰面的摩擦力方向与其运动方向相反D．运动员所受雪车的支持力小于自身重力
