一、单选题：

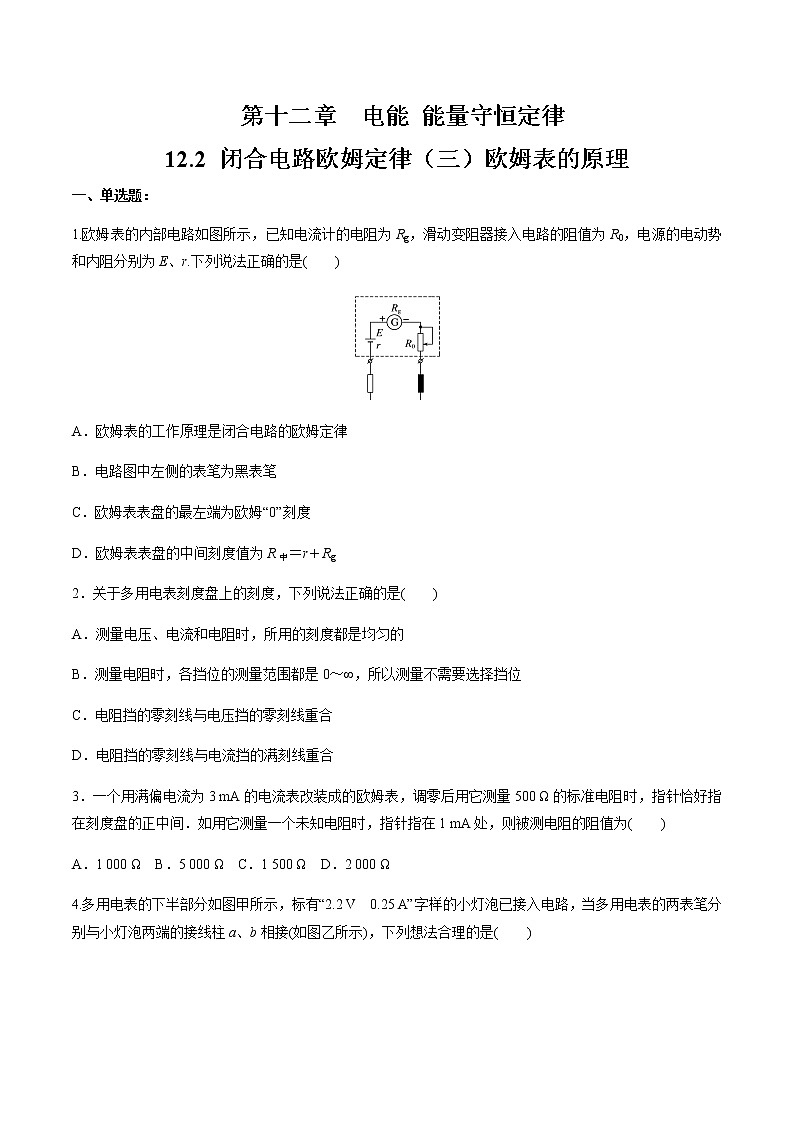

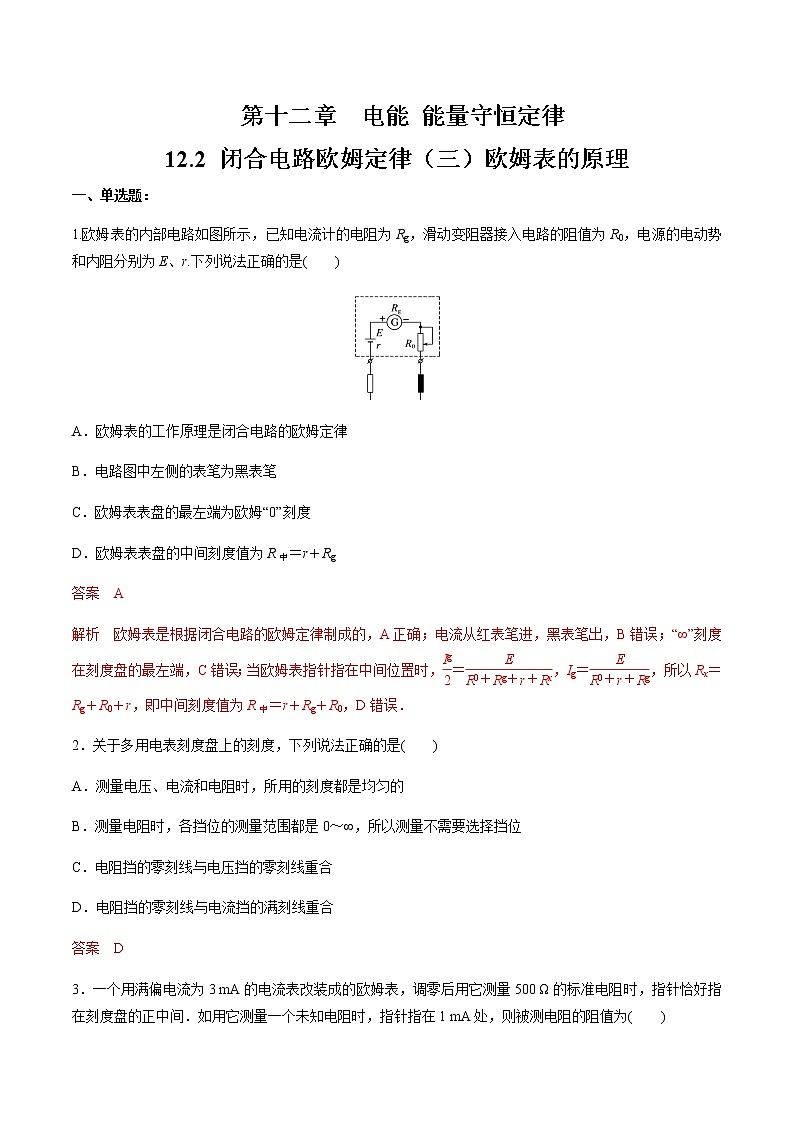

1.欧姆表的内部电路如图所示，已知电流计的电阻为Rg，滑动变阻器接入电路的阻值为R0，电源的电动势和内阻分别为E、r.下列说法正确的是( )
A．欧姆表的工作原理是闭合电路的欧姆定律
B．电路图中左侧的表笔为黑表笔
C．欧姆表表盘的最左端为欧姆“0”刻度
D．欧姆表表盘的中间刻度值为R中＝r＋Rg
2．关于多用电表刻度盘上的刻度，下列说法正确的是( )
A．测量电压、电流和电阻时，所用的刻度都是均匀的
B．测量电阻时，各挡位的测量范围都是0～∞，所以测量不需要选择挡位
C．电阻挡的零刻线与电压挡的零刻线重合
D．电阻挡的零刻线与电流挡的满刻线重合

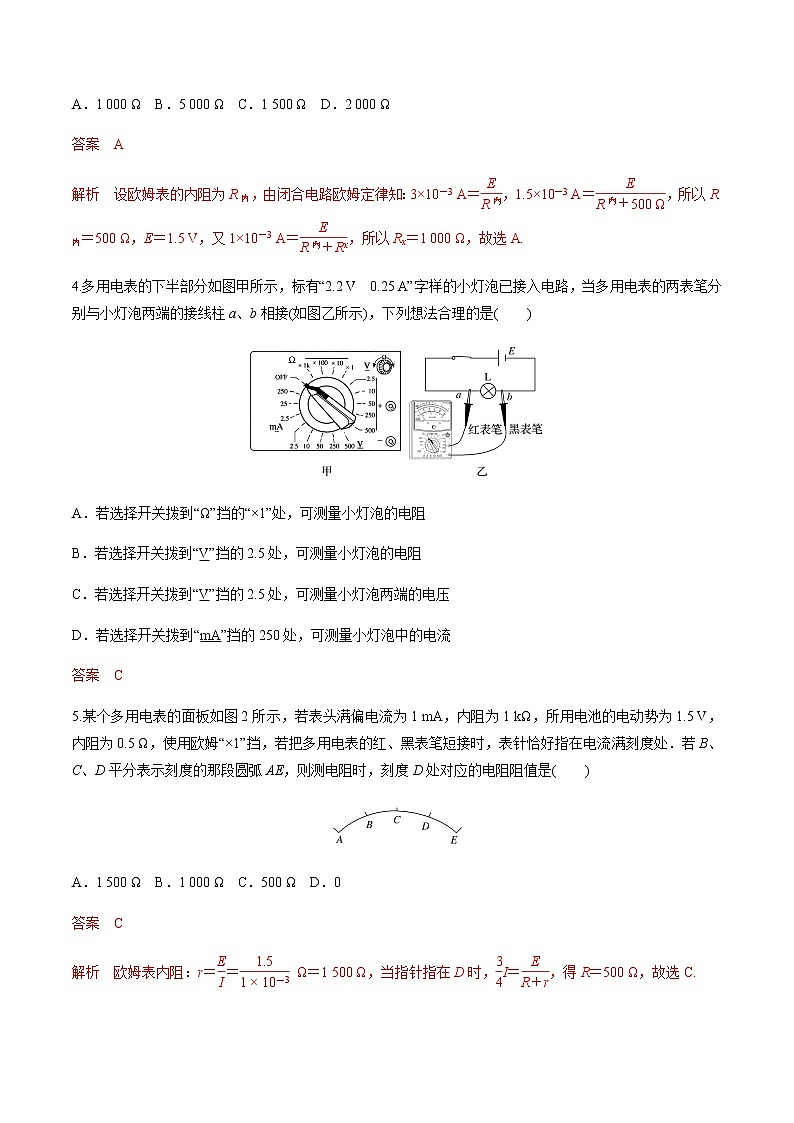

3．一个用满偏电流为3 mA的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1 mA处，则被测电阻的阻值为( )
A．1 000 Ω B．5 000 Ω C．1 500 Ω D．2 000 Ω

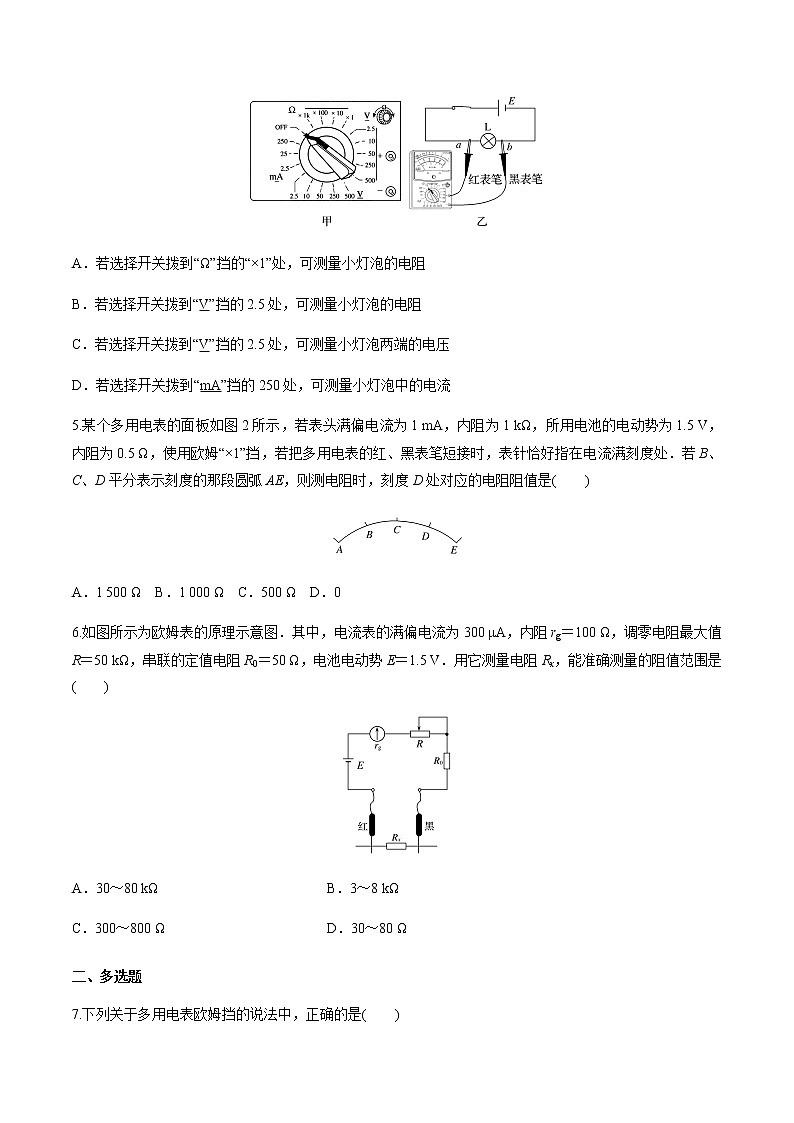

4.多用电表的下半部分如图甲所示，标有“2.2 V 0.25 A”字样的小灯泡已接入电路，当多用电表的两表笔分别与小灯泡两端的接线柱a、b相接(如图乙所示)，下列想法合理的是( )
A．若选择开关拨到“Ω”挡的“×1”处，可测量小灯泡的电阻
B．若选择开关拨到“V”挡的2.5处，可测量小灯泡的电阻
C．若选择开关拨到“V”挡的2.5处，可测量小灯泡两端的电压
D．若选择开关拨到“mA”挡的250处，可测量小灯泡中的电流
5.某个多用电表的面板如图2所示，若表头满偏电流为1 mA，内阻为1 kΩ，所用电池的电动势为1.5 V，内阻为0.5 Ω，使用欧姆“×1”挡，若把多用电表的红、黑表笔短接时，表针恰好指在电流满刻度处．若B、C、D平分表示刻度的那段圆弧AE，则测电阻时，刻度D处对应的电阻阻值是( )
A．1 500 Ω B．1 000 Ω C．500 Ω D．0

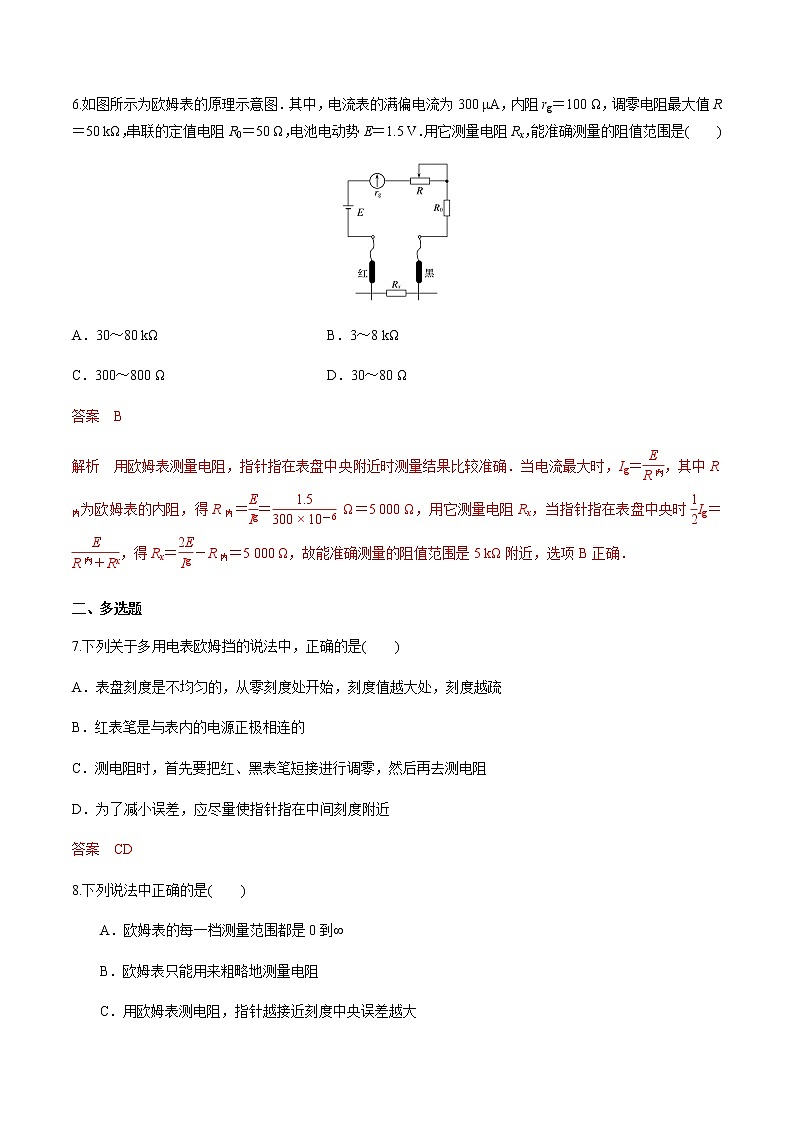

6.如图所示为欧姆表的原理示意图．其中，电流表的满偏电流为300 μA，内阻rg＝100 Ω，调零电阻最大值R＝50 kΩ，串联的定值电阻R0＝50 Ω，电池电动势E＝1.5 V．用它测量电阻Rx，能准确测量的阻值范围是( )
A．30～80 kΩ B．3～8 kΩ
C．300～800 Ω D．30～80 Ω
多选题
7.下列关于多用电表欧姆挡的说法中，正确的是( )
A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越疏
B．红表笔是与表内的电源正极相连的
C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻
D．为了减小误差，应尽量使指针指在中间刻度附近
8.下列说法中正确的是( )
A．欧姆表的每一档测量范围都是0到∞
B．欧姆表只能用来粗略地测量电阻
C．用欧姆表测电阻，指针越接近刻度中央误差越大
D．用欧姆表测电阻，指针越靠近刻度右边误差越小
9.关于多用电表表面上的刻度线，下列说法中正确的是( )
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度
B．电阻刻度是不均匀的
C．电阻刻度上的零刻度与直流电流的最大刻度线相对应
D．电阻刻度上的零刻度与直流电流的最大刻度线不对应
非选择题
10.把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，电路如图6所示，现备有如下器材：A.电源E＝3 V(内阻不计)；B.变阻器0～100 Ω；C.变阻器0～500 Ω；D.红表笔；E.黑表笔．
(1)变阻器选用________．
(2)红表笔接________端，黑表笔接________端．(填“M”或“N”)
(3)按正确方法测量Rx，指针指在电流表2 mA刻度处，则电阻值应为________；若指在电流表3 mA刻度处，则电阻值应为________．
11.如图所示是把量程为3 mA的电流表改装成欧姆表的示意图，其中电源电动势E＝1.5 V．改装后若将原电流表3 mA刻度处定为零阻值位置，则2 mA刻度处应标________ Ω，1 mA刻度处应标________ Ω.
12.如图所示是欧姆表的工作原理图．
(1)若表头的满偏电流为Ig＝500 μA，干电池的电动势为1.5 V，求灵敏电流表的电流刻度值为50 μA、250 μA时对应的欧姆表的电阻值．
(2)这个欧姆表的总内阻为______ Ω，表针偏转到满刻度的eq \f(1,3)时，待测电阻为______ Ω.
13.如图所示为J0411多用电表示意图．其中A、B、C为三个可调节的部件．某同学在实验室中用它测量一阻值约为1～3 kΩ的电阻．他测量的操作步骤如下：
(1)调节可动部件________，使电表指针指向________．
(2)调节可调部件________，使它的尖端指向________位置．
(3)将红黑表笔分别插入正负插孔中，笔尖相互接触，调节可动部件________，使电表指针指向________位置．
(4)将两只表笔分别与待测电阻两端相接，进行测量读数．
(5)换测另一阻值为20～25 kΩ的电阻时，应调节B，使它的尖端指向“×1 k”的位置，此时还必须重复步骤________，才能进行测量，若电表读数如上图所示，则该待测电阻的阻值是________．
