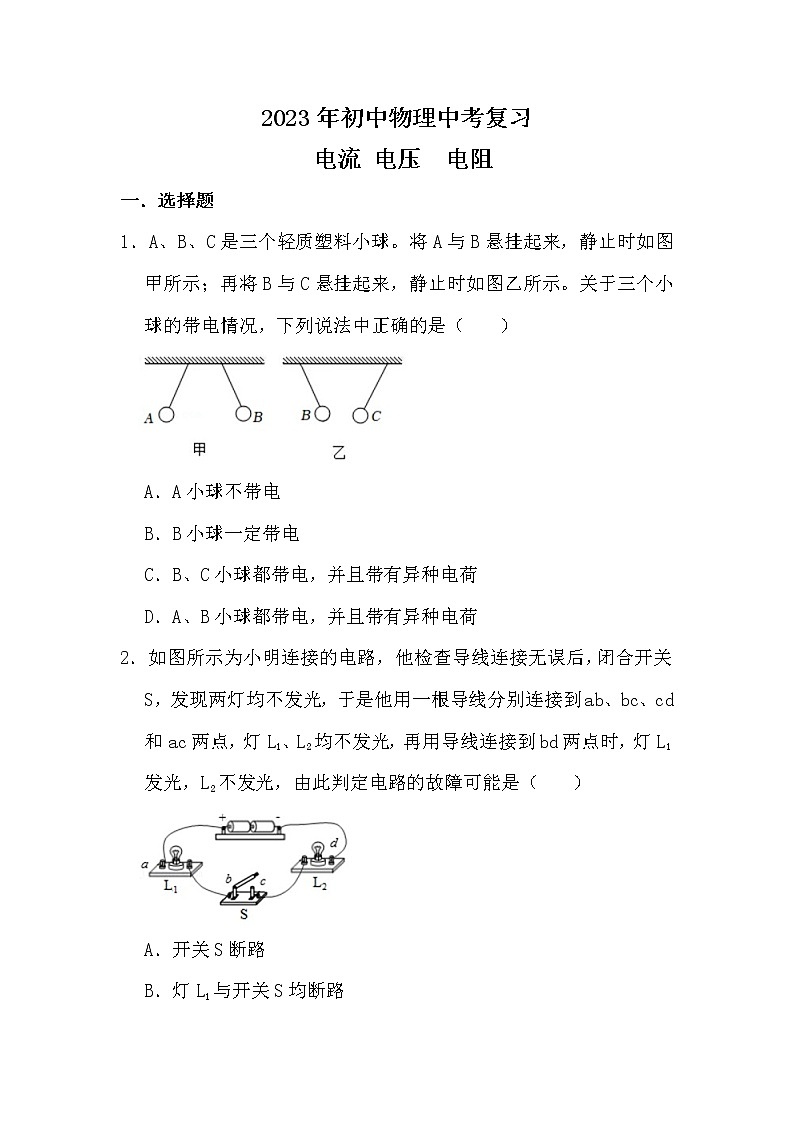

2023年初中物理中考复习 电压 电流 电阻

这是一份2023年初中物理中考复习 电压 电流 电阻，共12页。试卷主要包含了A、B、C是三个轻质塑料小球等内容，欢迎下载使用。
一．选择题
1．A、B、C是三个轻质塑料小球。将A与B悬挂起来，静止时如图甲所示；再将B与C悬挂起来，静止时如图乙所示。关于三个小球的带电情况，下列说法中正确的是（ ）
A．A小球不带电
B．B小球一定带电
C．B、C小球都带电，并且带有异种电荷
D．A、B小球都带电，并且带有异种电荷
2．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障可能是（ ）
A．开关S断路
B．灯L1与开关S均断路
C．灯L 2断路
D．灯 L 2与开关 S 均断路

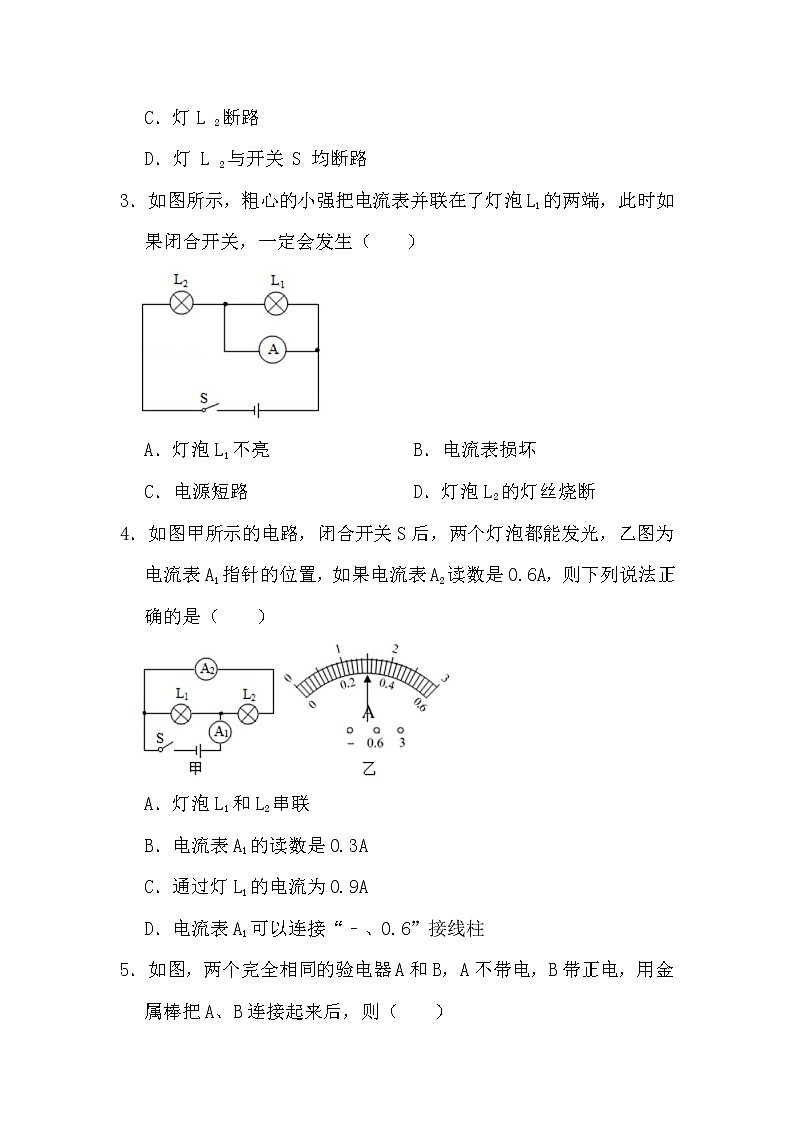

3．如图所示，粗心的小强把电流表并联在了灯泡L1的两端，此时如果闭合开关，一定会发生（ ）
A．灯泡L1不亮B．电流表损坏
C．电源短路D．灯泡L2的灯丝烧断
4．如图甲所示的电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（ ）
A．灯泡L1和L2串联
B．电流表A1的读数是0.3A
C．通过灯L1的电流为0.9A
D．电流表A1可以连接“﹣、0.6”接线柱

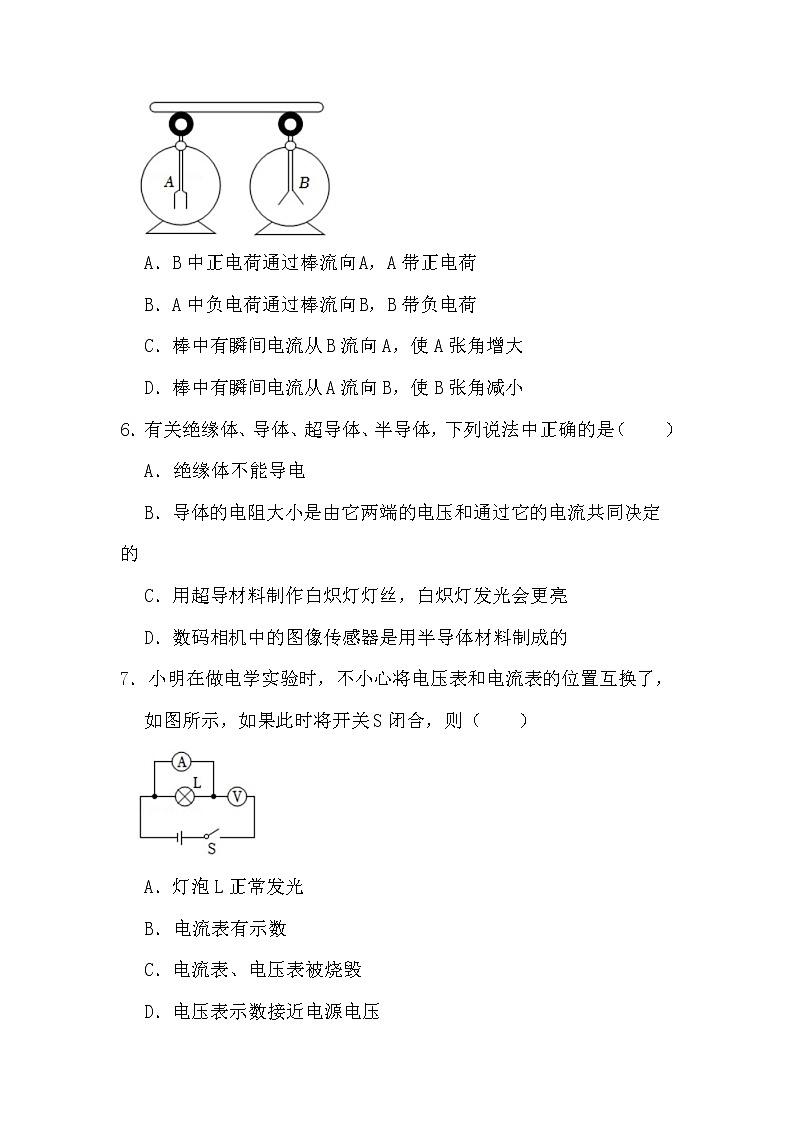

5．如图，两个完全相同的验电器A和B，A不带电，B带正电，用金属棒把A、B连接起来后，则（ ）
A．B中正电荷通过棒流向A，A带正电荷
B．A中负电荷通过棒流向B，B带负电荷
C．棒中有瞬间电流从B流向A，使A张角增大
D．棒中有瞬间电流从A流向B，使B张角减小
6．有关绝缘体、导体、超导体、半导体，下列说法中正确的是（ ）
A．绝缘体不能导电
B．导体的电阻大小是由它两端的电压和通过它的电流共同决定的
C．用超导材料制作白炽灯灯丝，白炽灯发光会更亮
D．数码相机中的图像传感器是用半导体材料制成的
7．小明在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关S闭合，则（ ）
A．灯泡L正常发光
B．电流表有示数
C．电流表、电压表被烧毁
D．电压表示数接近电源电压
8．如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（ ）
A．B．
C．D．
9. 在探究串联电路电压特点时，某同学设计的电路如图所示．对于下列实验过程中出现的现象及分析正确的是( )
A．开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了
B．如果只有灯泡L1断路，则开关闭合后电压表示数一定为零
C．如果只有灯泡L2断路，则开关闭合后电压表示数一定为零
D．开关闭合后，如果电压表示数为零，灯泡L2一定不发光
10. 如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转．若电路中只有一处故障，则可能是( )
A．L1短路 B．L1断路
C．L2短路 D．L2断路
11. 如图为定值电阻甲和乙电流与电压的关系图象，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是( )
A．I甲＝I乙 U甲＞U乙 B．I甲＝I乙 U甲＜U乙
C．I甲＜I乙 U甲＞U乙 D．I甲＜I乙 U甲＝U乙
12．已知R1＝R2，当滑动变阻器的滑动触头P自左端向右端滑时，A、B间的总电阻将（ ）
A．逐渐增大B．逐渐减小
C．先增大后减小D．先减小后增大
13.将电阻为1 Ω的均匀铜棒拉成半径为原来的13的铜线，则这时铜线的电阻为 ( )
A．3 Ω B．81 Ω C．9 Ω D．18 Ω
二．填空题
14. 如图所示，电源电压为4 V，两个小灯泡L1(“2.5 V 0.5 W”)和L2(“3.8 V 1.5 W”)串联接入电路．闭合开关，L1与L2的_______(选填“电流”或“电压”)相等，_____(选填“L1”或“L2”)较亮．
15. 如图甲所示电路中，已知定值电阻R1＝20 Ω.开关闭合后，两个完全相同的电流表A1、A2指针均指在同一位置，如图乙所示，则此时通过R1的电流为_______A，在10 s内R2产生的热量为_____J.
16. 如图所示电路中，电源电压为U＝10 V，开关S闭合后，用电压表测得a、c之间的电压为5 V，测得b、d之间的电压为7 V，若已知电阻R2＝4 Ω，则三个电阻中阻值最大的那个电阻的阻值为_____Ω.
17．小强根据实验数据绘制了电阻R1和R2串联时，电阻R2两端的电压U2随电阻R1两端的电压U1变化的图象，如图所示。请你根据该图象和已有知识判断：当U1＝7.4V时，U2＝ V。
三．实验探究题
18．小东在“探究并联电路电流规律”的实验中，实验电路图如图所示，电源电压不变。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，原因是 ；
（2）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；
（3）在排除故障后，电流表的示数如图丙所示，则电流表的示数为 A；
（4）小东将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进的地方是 ；
（5）在“探究并联电路中干路电流与各支路电流的关系”实验中，小华用三个电流表和两个小灯泡连接的电路如图丁所示。电路中有一根导线接错，请在错误的导线上打“×”，并用笔画线代替导线出正确的连线。
19．在探究“金属电阻丝电阻与哪些因素有关”的实验中，实验小组根据表中给出的电阻丝，采用控制变量法进行实验探究。
（1）为探究电阻丝电阻与长度的关系，应选择表中 （填写编号）进行实验。
（2）为了测定电阻丝的电阻（图中用Rx表示），实验小组设计了如图所示的电路，其中电源电压恒为U，R0是一阻值已知的定值电阻。小明设计的实验操作主要步骤是：
Ⅰ.闭合开关S1，先将开关S2掷向1，移动滑动变阻器的滑片至某一位置，读出此时电流表A的示数（记为I1）；
Ⅱ.将开关S2掷向2，移动滑动变阻器的滑片至另一位置，读出此时电流表A的示数（记为I2）；
小英认为小明设计的步骤Ⅱ中的操作有不妥当之处，请你指出 。
（3）按正确的操作，他们顺利地测出了电阻丝Rx的阻值，请你写出Rx的表达式： （要求用测得的物理量I1、I2和已知的物理量U、R0来表示）。
（4）在上述实验中，我们认为电流表A为理想电表。实际的电流表是有一定电阻的，我们称之为电流表的内阻。设未考虑电流表的内阻时电阻丝Rx阻值的测量值为R1，考虑了电流表的内阻后电阻丝Rx阻值的测量值为R2，则R1 R2（大于/等于/小于）。
四．计算题
20．如图（a）所示电路，V1、V2是两只相同的电压表。当闭合开关后。灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置。则：
（1）求L1和L2两端的电压；
（2）若将L1和L2改接为图（c）所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为1.2A，求此时通过L2的电流I2和L2的电阻R2。
参考答案
1． B 2． D 3． A 4． C 5． C
6． D 7． D 8． D 9. C 10. D
11. B 12. C 13. B
14． 电流 L1
15. 1.2 72
16. 10
17. 0.6
18．（1）连接电路时未断开开关；（2）电流表正负接线柱接反了；（3）0.24；（4）换用不同规格的灯泡测量多组数据；（5）如图。
19． （1）A、B、D；（2）移动滑动变阻器的滑片至另一位置；（3）RX＝+R0；（4）等于。

20． 解：（1）由图a所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；
串联电路总电压大于部分电路电压，由图b所示电压表可知，两电压表指针位置相同，
则电压表V1的量程为0～15V，示数为6V，电压表V2的量程为0～3V，示数为1.2V；
则灯L1两端两端电压为1.2V，灯L2两端电压U2＝U﹣U1＝6V﹣1.2V＝4.8V；
（2）由图c所示电路可知，两灯泡并联，电流表A1测L1支路电流，电流表A2测干路电流，
通过L2的电流：I2＝I﹣I1＝1.5A﹣1.2A＝0.3A，灯L2并联在电源两端，电源电压为6V，则L2两端电压为6V。
R2＝20Ω。
答：（1）L1两端电压为1.2V，L2两端的电压为4.8V；
（2）通过L2的电流I2为0.3A，L2的电阻R2为20Ω编号
A
B
C
D
E
F
G
材料
镍铬合金
康铜丝
锰铜丝
长度/m
1.0
0.5
1.0
1.5
1.0
1.0
1.0
横截面积/mm2
1.0
1.0
0.5
1.0
2.0
1.0
1.0
