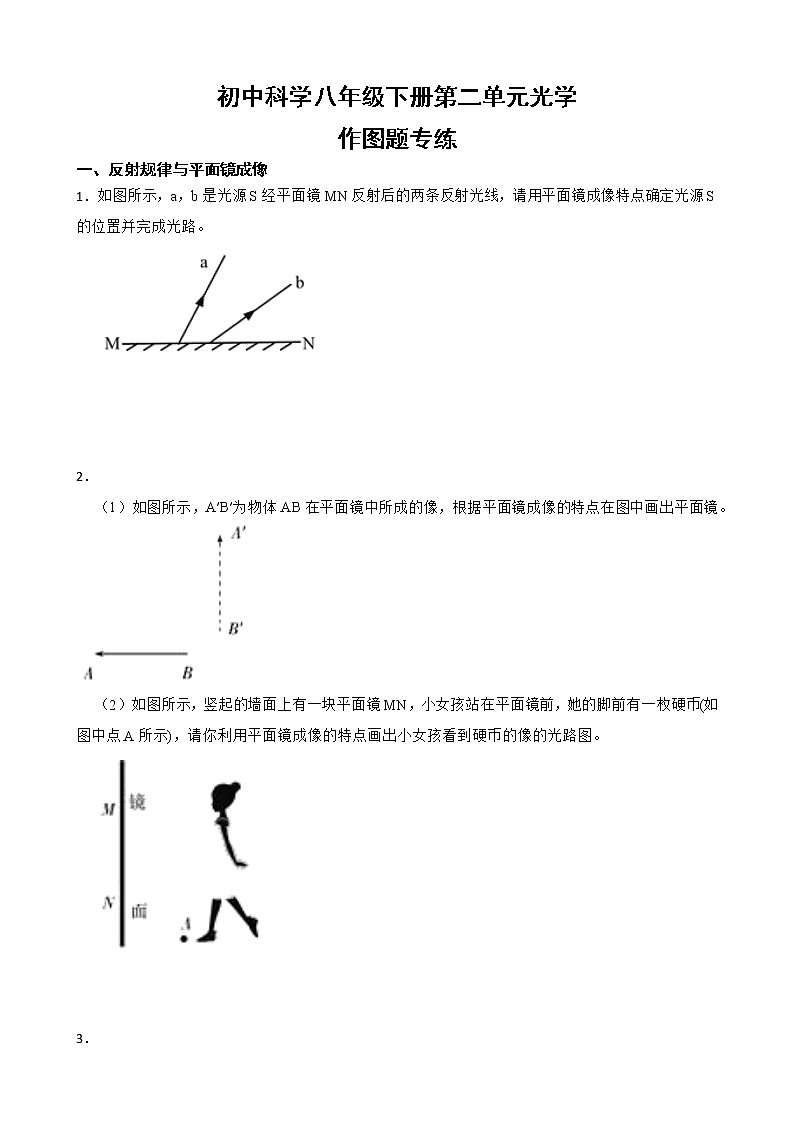

    初中科学华师大版八年级下册第二单元光学作图题专练第1页

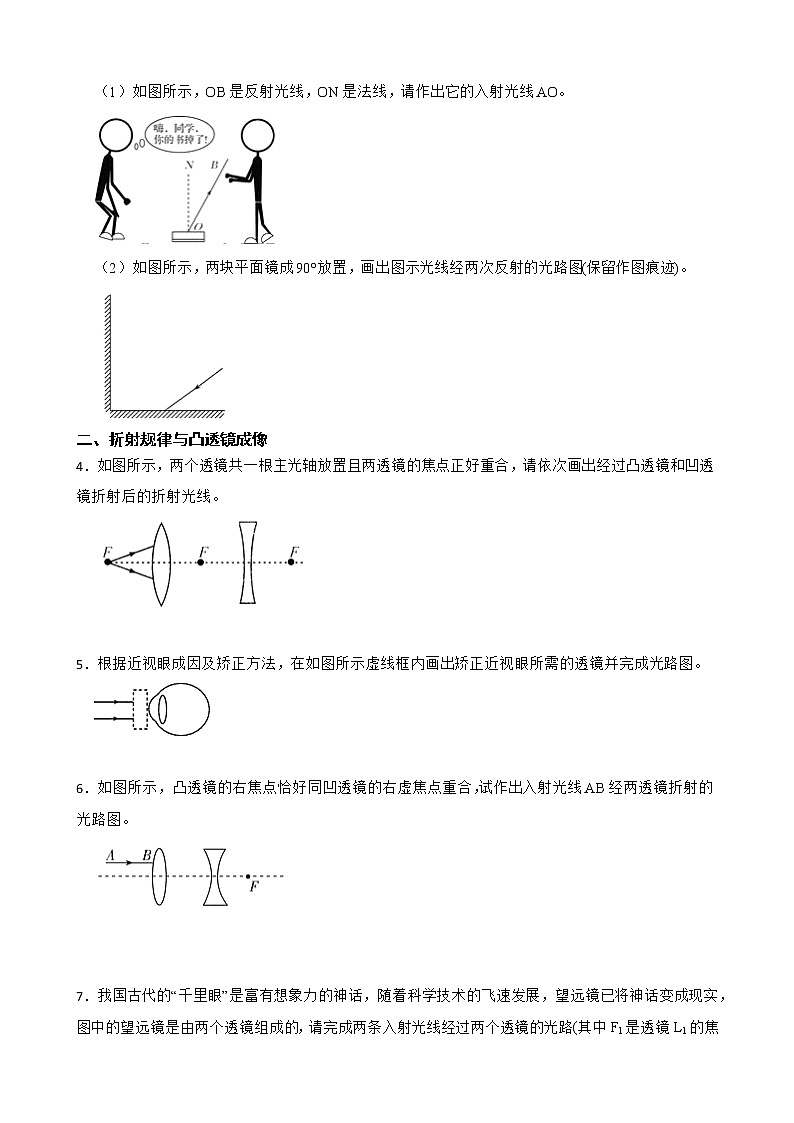

    初中科学华师大版八年级下册第二单元光学作图题专练第2页

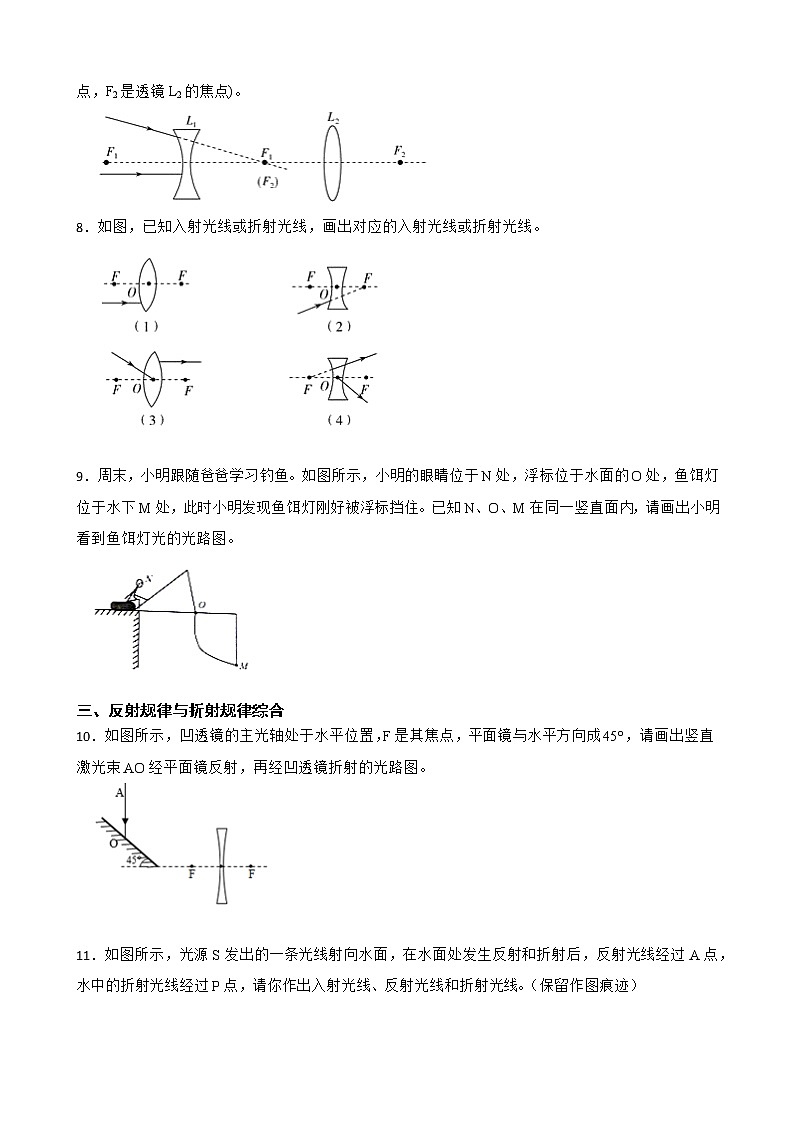

    初中科学华师大版八年级下册第二单元光学作图题专练第3页
    还剩7页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    初中科学华师大版八年级下册第二单元光学作图题专练

    展开

    这是一份初中科学华师大版八年级下册第二单元光学作图题专练,共10页。
    初中科学八年级下册第二单元光学作图题专练一、反射规律与平面镜成像1如图所示,ab是光源S经平面镜MN反射后的两条反射光线,请用平面镜成像特点确定光源S的位置并完成光路。   2        1)如图所示,A′B′为物体AB在平面镜中所成的像,根据平面镜成像的特点在图中画出平面镜。
     2)如图所示,竖起的墙面上有一块平面镜MN,小女孩站在平面镜前,她的脚前有一枚硬币(如图中点A所示),请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。  3             1)如图所示,OB是反射光线,ON是法线,请作出它的入射光线AO2)如图所示,两块平面镜成90°放置,画出图示光线经两次反射的光路图(保留作图痕迹)二、折射规律与凸透镜成像4如图所示,两个透镜共一根主光轴放置且两透镜的焦点正好重合,请依次画出经过凸透镜和凹透镜折射后的折射光线。 5根据近视眼成因及矫正方法,在如图所示虚线框内画出矫正近视眼所需的透镜并完成光路图。  6如图所示,凸透镜的右焦点恰好同凹透镜的右虚焦点重合,试作出入射光线AB经两透镜折射的光路图。  7我国古代的千里眼是富有想象力的神话,随着科学技术的飞速发展,望远镜已将神话变成现实,图中的望远镜是由两个透镜组成的,请完成两条入射光线经过两个透镜的光路(其中F1是透镜L1的焦点,F2是透镜L2的焦点)8如图,已知入射光线或折射光线,画出对应的入射光线或折射光线。 9周末,小明跟随爸爸学习钓鱼。如图所示,小明的眼睛位于N处,浮标位于水面的O处,鱼饵灯位于水下M处,此时小明发现鱼饵灯刚好被浮标挡住。已知NOM在同一竖直面内,请画出小明看到鱼饵灯光的光路图。三、反射规律与折射规律综合10如图所示,凹透镜的主光轴处于水平位置,F是其焦点,平面镜与水平方向成45°,请画出竖直激光束AO经平面镜反射,再经凹透镜折射的光路图。 11如图所示,光源S发出的一条光线射向水面,在水面处发生反射和折射后,反射光线经过A点,水中的折射光线经过P点,请你作出入射光线、反射光线和折射光线。(保留作图痕迹) 12作出下列各图的入射光线或折射光线。1)作出图平面镜的入射光线。2)乙图是一条光线从水中斜射入空气,作出其折射光线。13如图所示,平面镜OMON垂直放置,在它们的角平分线上P点处,放有一个球形发光物体,左半部分为深色,右半部分为浅色,在P点左侧较远的地方放有一架照相机,不考虑照相机本身在镜中的成像情况,则拍出照片的示意图请描绘出来(若像未达到四个,请自行划去多余的像)   14              1)如图所示,请把凹透镜的光路图补充完整。2AB表示平面镜前的物体,请根据平面镜成像特点,在图中画出物体AB经平面镜所成的像。3)将一束固定不动的入射光从杯底斜射向空中,然后逐步向杯中注水,液面上升到虚线位置时的折射光路如图所示,请在图中画出液面上升到实线处时的折射光线。15在下图的虚线框内分别画上合适的光学元件。16平静水面上的小鸟和水中的小鱼,某时刻的实际位置如图所示,水面一侧C点的人眼恰好看到它们在水中的像重合,以小鸟眼睛A点代表小鸟,以小鱼眼睛B点代表小鱼,请画出图中小鸟在水中像的位置以及人眼看到小鸟和小鱼的光路图。(保留作图痕迹) 17如图所示,光线经过平面镜反射后射向凹透镜,请画出射向平面镜的入射光线和经过凹透镜后的折射光线,并在图中标出入射角的度数。18如图所示,可以利用不同的光学元件来改变入射光线OA的传播方向,请在图中分别画出两种合适的光学元件。(只要求画出光学元件大致位置的示意图,但须与光学规律相符)
    答案1解:如图所示: 212)如答图所示。 31)解:如答图所示。  2)解:如答图所示。  4解:如图所示: 5解:如图所示 6解:如答图所示。  7解:如答图所示。  8如答图所示。  如答图所示。如答图所示。如答图所示。910解:如图所示: 11121)解;如图所示: 2)解;如图所示: 13141)解:如图所示: 2)解:如图所示: 3)解:如图所示: 15解:如答图所示  16解:如答图所示。  17解:如答图所示。  18
