四川省冕宁中学2022-2023学年高二物理上学期12月月考试卷（Word版附解析）

这是一份四川省冕宁中学2022-2023学年高二物理上学期12月月考试卷（Word版附解析），共9页。试卷主要包含了单项选择题，实验题，计算题等内容，欢迎下载使用。

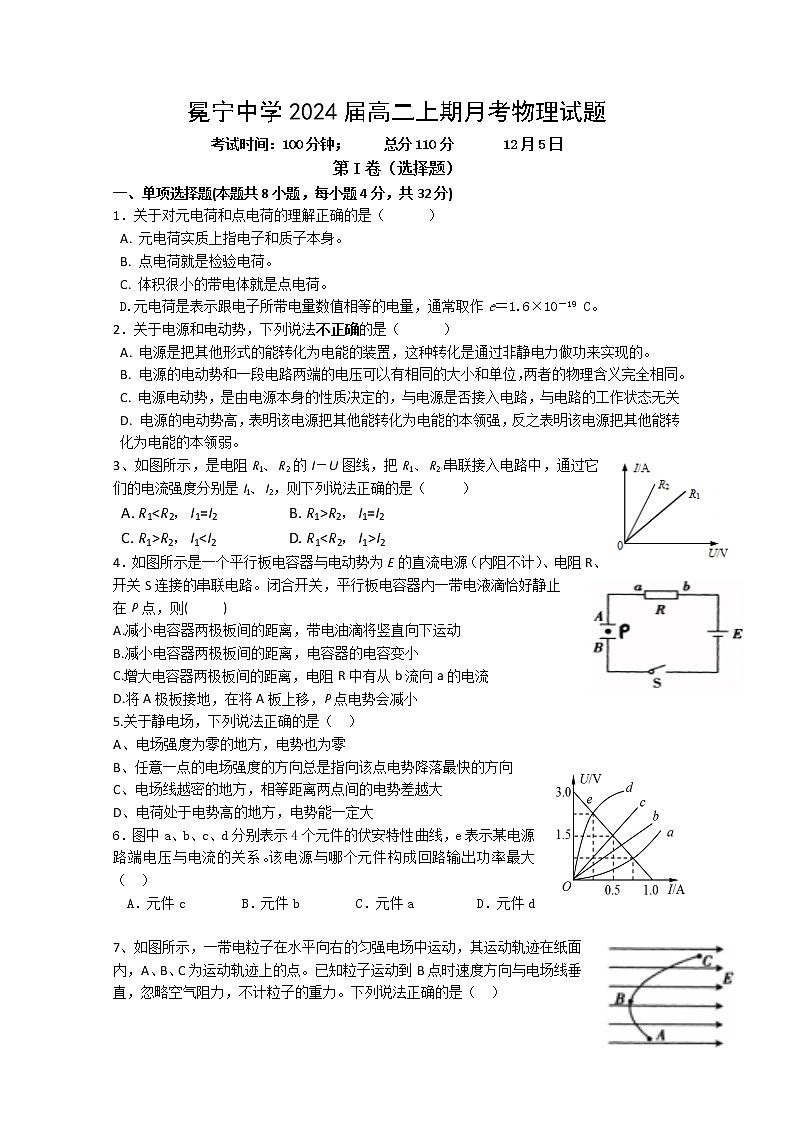

冕宁中学2024届高二上期月考物理试题考试时间：100分钟；     总分110分       12月5日第I卷（选择题）一、单项选择题(本题共8小题，每小题4分，共32分)1．关于对元电荷和点电荷的理解正确的是（      ）A. 元电荷实质上指电子和质子本身。B. 点电荷就是检验电荷。C. 体积很小的带电体就是点电荷。D.元电荷是表示跟电子所带电量数值相等的电量，通常取作e＝1.6×10－19 C。2．关于电源和电动势，下列说法不正确的是（    ）A. 电源是把其他形式的能转化为电能的装置，这种转化是通过非静电力做功来实现的。B. 电源的电动势和一段电路两端的电压可以有相同的大小和单位，两者的物理含义完全相同。C. 电源电动势，是由电源本身的性质决定的，与电源是否接入电路，与电路的工作状态无关D. 电源的电动势高，表明该电源把其他能转化为电能的本领强，反之表明该电源把其他能转化为电能的本领弱。3、如图所示，是电阻R1、R2的I－U图线，把R1、R2串联接入电路中，通过它们的电流强度分别是I1、I2，则下列说法正确的是（     ）A. R1<R2，I1=I2         B. R1>R2，I1=I2C. R1>R2，I1<I2         D. R1<R2，I1>I24．如图所示是一个平行板电容器与电动势为E的直流电源（内阻不计）、电阻R、开关S连接的串联电路。闭合开关，平行板电容器内一带电液滴恰好静止在P点，则(     )A.减小电容器两极板间的距离，带电油滴将竖直向下运动                                 B.减小电容器两极板间的距离，电容器的电容变小C.增大电容器两极板间的距离，电阻R中有从b流向a的电流D.将A极板接地，在将A板上移，P点电势会减小5.关于静电场，下列说法正确的是（  ）A、电场强度为零的地方，电势也为零B、任意一点的电场强度的方向总是指向该点电势降落最快的方向C、电场线越密的地方，相等距离两点间的电势差越大 D、电荷处于电势高的地方，电势能一定大6．图中a、b、c、d分别表示4个元件的伏安特性曲线，e表示某电源路端电压与电流的关系。该电源与哪个元件构成回路输出功率最大（  ）A．元件c        B．元件b        C．元件a         D．元件d 7、如图所示，一带电粒子在水平向右的匀强电场中运动，其运动轨迹在纸面内，A、B、C为运动轨迹上的点。已知粒子运动到B点时速度方向与电场线垂直，忽略空气阻力，不计粒子的重力。下列说法正确的是（  ）A、图中A、B、C中，B点电势最低         B、粒子带负电C、粒子运动到B点时，速度最小     D、粒子在B点时的电势能最小8、如图所示,带电粒子A所带的电荷量是带电粒子B的3倍,它们以相等的速度v0从同一点出发,沿着跟电场强度垂直的方向射入匀强电场,分别打在M,N点,若OM=MN,则A和B的质量之比为(粒子重力不计)(　 　)A．1∶2         B．2∶1         C．4∶3            D．3∶4  二、多项多选题（本题共4小题，每小题4分，共16分。每小题有多个选项正确，选不全得2分，错选不得分，全部选对得4分）9．下列关于电功、电功率和焦耳定律的说法中正确的是(     )A.电功率越大，电流做功越快，电路中产生的焦耳热一定越多B.W＝UIt适用于任何电路，而W＝只适用于纯电阻电路C.在非纯电阻电路中，UI＞I2R                 D.焦耳热Q＝I2Rt只适用于纯电阻电路10．如图所示是一个多量程多用电表的简化电路图,转换开关S与不同接点连接,已知R5<R6.下面几个同学对这一问题的议论,他们的说法正确的是(      ) A、开关S与1、2连接时，多用电表就成了电流表且前者量程比较大。B、开关S与5、6连接时，多用电表就成了电流表,且后者量程大.C、开关S与3、4连接时，多用电表就成了欧姆表.D、开关S与5、6连接时，多用电表就成了电压表且前者量程比较大。11．如图所示，直线为电源的路端电压与电流的关系图像，直线为电源的路端电压与电流的关系图像，直线为电阻两端的电压与电流的关系图像．电源、的电动势分别为、，内阻分别为、，将电阻分别接到、两电源上，则（     ）A. ，                B. C. 接到电源上，电阻的发热功率较大，电源的效率较高D. 接到电源上，电源的输出功率较大，电源的效率较高12．如图所示电路中，电源的电动势、内阻及各电阻的阻值都标志在图中，当滑动变阻器的滑片向端移动时,以下说法中正确的是（    ）A．电阻两端的电压减小B．电压表示数变小，电流表示数变小C．电源的总功率减小，电源的输出功率增大D．如果设定流过电阻电流变化量的绝对值为，流过滑动变阻器的电流变化量的绝对值为，则有< 第II卷（非选择题）三、实验题（本题共两小题，共18分）13、（每空2分，共8分）观察下列仪器并读数      (1)螺旋测微仪器测金属丝直径d=         mm ,游标卡尺测金属丝长度为L=          mm(2)如果是用直流10 V挡测量电压，则读数为___   ___ V.(3)如果是用“×10”挡测量电阻，则读数为___       __ Ω.14．（本题4小题，（1）小题每空1分，（2）（3）（4）小题每空2分，共10分）在“用电流表和电压表测定电池的电动势和内电阻”的实验中．（1）备有如下器材：A．干电池1节                 B．滑动变阻器(0～1 kΩ)C．滑动变阻器(0～20 Ω)D．电压表(0～3 V)E．电流表(0～3 A)         F．电流表(0～0.6 A)          G．开关、导线若干其中滑动变阻器应选____________，电流表应选____________．(只填器材前的序号)

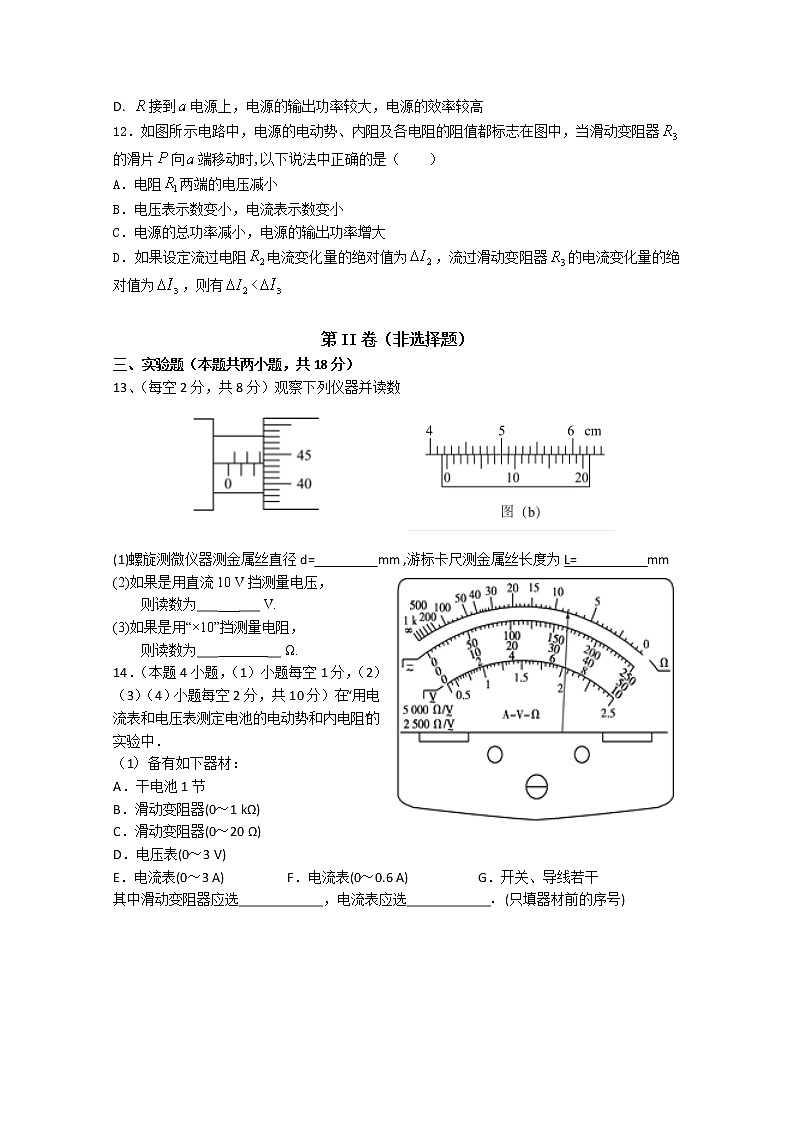

（2）为了最大限度的减小实验误差，请在虚线框中画出该实验最合理的电路图________．（3）某同学根据实验数据画出的U－I图象如图所示，由图象可得电池的电动势为____________ V，内电阻为____________ Ω.（结果保留两位有效数字）（4）这位同学对以上实验进行了误差分析．其中正确的是______．A．实验产生的系统误差，主要是由于电流表的分压作用B．实验产生的系统误差，主要是由于电压表的分流作用C．实验测出的内阻大于真实值D．实验测出的电动势小于真实值 四、计算题（本题共4小题，15题8分，16题8分，17题12分，18题16分，共44分,注意要写出详细的计算过程。）15．如图所示为一组未知方向的匀强电场的电场线，将带电荷量为q＝-1．0×10－6 C的点电荷由A点沿水平线移至B点，克服电场力做了1．0×10－6 J的功，已知A、B间的距离为2 cm。试求：（1）A、B两点间的电势差UAB 、该匀强电场的电场强度大小和方向（方向作在图上）（2）若A点的电势为φA＝1 V，试求B点的电势φB    16．如图所示的电路中，电源电动势E=6．0V，内阻r=0．6Ω，电阻R2=0．5Ω，当开关S断开时，电流表的示数为1．5A，电压表的示数为3．0V，试求：（1）电阻R1和R3的阻值；（2）当S闭合后，电压表的示数、以及R2上消耗的电功率．   17．直流电动机在生产、生活中有着广泛的应用．如图所示，一直流电动机M和电灯L并联之后接在直流电源上，电动机内阻r′0．5Ω，电灯灯丝电阻R=9Ω，电源电动势E=12V，内阻r=1．5Ω．开关S闭合，电动机正常工作时，电压表读数为9V．求：（1）流过电源的电流．（2）流过电动机的电流．（3）电动机对外输出的机械功率．    18．如图所示，水平绝缘轨道与处于竖直平面内的半圆形绝缘光滑轨道平滑连接，半圆形轨道的半径。轨道所在空间存在水平向右的匀强电场，电场强度。现有一电荷量，质量的带电体（可视为质点），在水平轨道上的点由静止释放，已知点与圆形轨道最低点距离．带电体与水平轨道间的动摩擦因数,重力加速度，取．求：（1）带电体运动到圆形轨道的最高点时，对轨道的压力大小？（2）带电体第一次经过点后，落在水平轨道上的位置到点的距离？（3）带电体在轨道上运动时最大的动能是多少?
冕宁中学2024届高二上期12月月考物理参考答案题号123456789101112答案DBBDBACDBCACABAD 11．AB【解析】A、由闭合电路欧姆定律可知，图象与U轴的交点表示电动势，则，图象的斜率表示内阻，则，与横轴交点代表短路电流，则，故AB正确；C、电源的效率，由闭合电路欧姆定律可知，b电源的内阻r较小，R接到b电源上，电源的效率较大，故C错误，D错误。点睛：由电源的图象斜率大小等于电源的内阻，比较读出电源内电阻的大小，根据欧姆定律得到，电源的效率也等于外电阻与电路总电阻之比，由电源的图象斜率大小等于电源的内阻，比较读出电源内电阻的大小，确定电源的效率关系。12．AD【解析】试题分析：由图可知，R2与滑动变阻器并联后与R1串联，电压表测量路端电压，电流表测量流过滑动变阻器的电流；当滑片向a端移动时，滑动变阻器接入电阻增大，则电路中总电阻增大，干路电流减小，则由可得，路端电压U增大，电压表示数增大，因干路电流减小，则R1两端的电压减小，并联部分电压增大，则流过R2的电流增大，则流过电流表的电流减小，B错误；A正确；总电流减小，则电源的总功率减少，由于不知道外电阻与内阻之间的关系，所以无法判断电源的输出功率的变化，故C错误；通过R1的电流减小，而通过R1的电流等于流过电阻R2电流和流过滑动变阻器R3的电流之和，且流过R2的电流增大，流过滑动变阻器R3的电流减小，所以；D正确；故选AD。13．  (1)2.936mm  、42.40mm         (2)6.6     (3)80   14．  C      F            1.5      1.0      BD【解析】（1）由于电源电动势大约1.5V的电压，所以滑动变阻器不能选用太大的，否则电流过小，故选滑动变阻器C，电路中电流较小，选用0~0.6A量程的电流表，故选F（2）要测量电源电动势，而电源的内阻远小于电压表的内阻，故采用电流表相对电源外接法，电路图如图所示，   （3）根据，可知U-I图象纵轴截距即为电动势，图象斜率绝对值即为内阻r，所以，（4）在测量电源的电动势和内阻时，电压表测量电源的外电压准确，电流表测量通过电源的电流偏小，因为电压表起分流作用．作出U-I图线实际图线和测量图线，如图所示，知电动势的测量值偏小，内电阻的测量值偏小，BD正确．     15．（8分）（1）1 V；100V/m （2）0【解析】（1）由题意可知，静电力做负功WAB＝－1×10－6 J      1分据           1分得UAB＝1V，             1分d＝2×10－2cos 60°m＝1×10－2 m，  1分由=100V/m，                1分    方向：沿电场线斜向下  1分（2）UAB＝φA－φB，   1分                    则φB＝φA－UAB＝0   1分16．（8分）（1）R1=1．4Ω，R3=2Ω（2）电压表示数为1V，R2上消耗的功率2W．【解析】试题分析：（1）S断开时，由U1=I1R3          1分得 R3==2Ω，             1分又由         1分求得 R1=1．4Ω，            1分（2）S闭合时，R2、R3并联电阻 ，  1分回路总电流 ，                  1分电压表示数为 U2=I2R23=1V，                             1分R2上消耗的功率．                        1分17、（12分）【答案】（1）I=2A；（2）1A；  （3）P出=8.5W【解析】（1）电源的输出电压： ，             2分则有：           1 分代入解得：I=2A。            1分（2）          对灯泡：     ，      2分电动机与灯泡并联，则电动机的电流I电=I-I灯=2A-1A=1A。     2分（3）根据能量转化与守恒定律得，电动机的输出功率P 出=UI电-I电2 r,  2分代入解得，       P出=8.5W                        2分18．（15分）（1）1.25N（2）0．40m（3）1．41J【解析】试题分析：（1）从P到B,依据动能定理  ①    2分设带电体运动到C点的速度为，依据机械能守恒定律  ②     2分设带电体在C点受到轨道的压力为N,根据牛顿第二定律            N+mg=mvC2/R            ③     2分由①②③得：  N=1.25N                      1分根据牛顿第三定律得，带电体对轨道的压力大小为1.25N.   1分（可以从P到C用动能定理，一个方程四分）（2）带电体离开C点后在竖直方向上做自由落体运动，设在空间运动的时间为t          1分在水平方向上做匀减速运动，设在水平方向的加速度大小为a：              1分设落在水平轨道上的位置到B点距离为x，依据运动学公式         1分解得             1分 （3）设速度最大位置在等效场的最低点D， OD与竖直方向夹角为，选D到C程，由动能定理得：             因为Eq=mg，   所以=450              1分      2分Ekmax=mvD2                                              1分联立得：Ekmax=1．41J                       1分
