物理九年级全册电热器 电流的热效应同步练习题

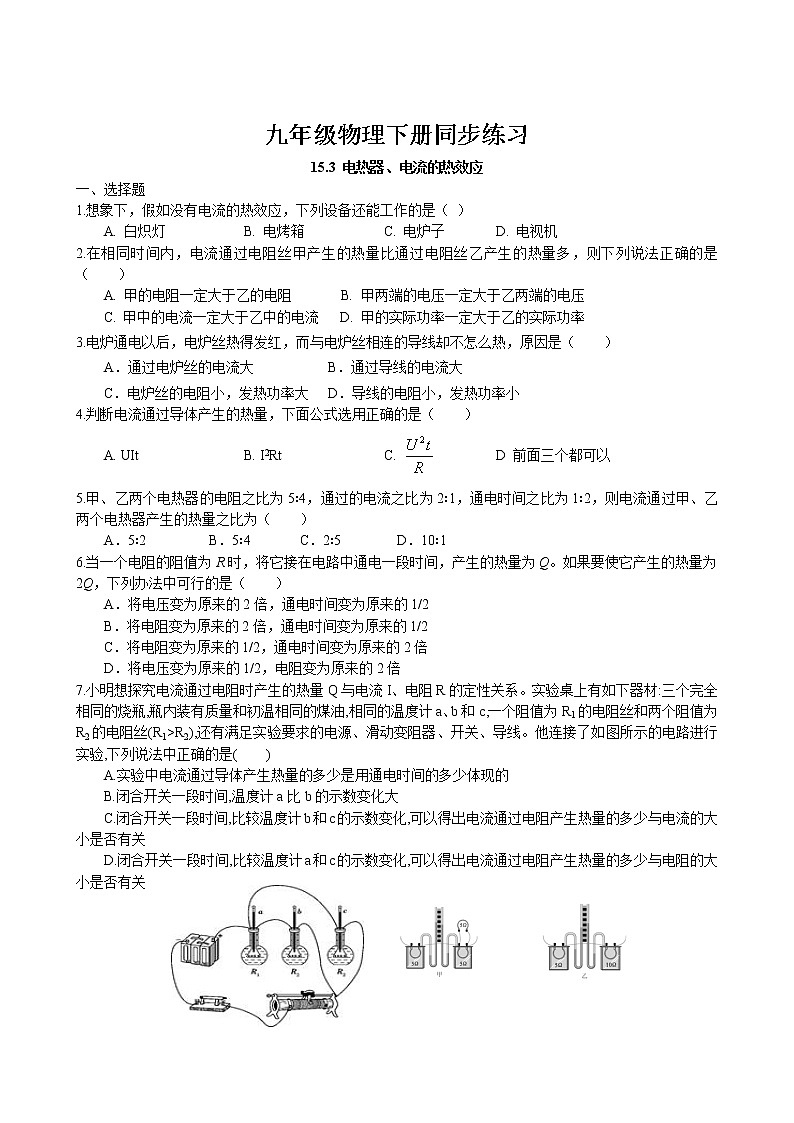

九年级物理下册同步练习

15.3 电热器、电流的热效应

一、选择题

1.想象下，假如没有电流的热效应，下列设备还能工作的是（ ）

A. 白炽灯         B. 电烤箱        C. 电炉子      D. 电视机

2.在相同时间内，电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多，则下列说法正确的是（    ）

A. 甲的电阻一定大于乙的电阻       B. 甲两端的电压一定大于乙两端的电压

C. 甲中的电流一定大于乙中的电流   D. 甲的实际功率一定大于乙的实际功率

3.电炉通电以后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，原因是（　　）

A．通过电炉丝的电流大　　　　　 B．通过导线的电流大

C．电炉丝的电阻小，发热功率大　 D．导线的电阻小，发热功率小

4.判断电流通过导体产生的热量，下面公式选用正确的是（    ）

A. UIt            B. I2Rt            C.          D 前面三个都可以

5.甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为（　　）

A．5∶2         B．5∶4       C．2∶5        D．10∶1

6.当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q。如果要使它产生的热量为2Q，下列办法中可行的是（　　）

A．将电压变为原来的2倍，通电时间变为原来的1/2

B．将电阻变为原来的2倍，通电时间变为原来的1/2

C．将电阻变为原来的1/2，通电时间变为原来的2倍

D．将电压变为原来的1/2，电阻变为原来的2倍

7.小明想探究电流通过电阻时产生的热量Q与电流I、电阻R的定性关系。实验桌上有如下器材:三个完全相同的烧瓶,瓶内装有质量和初温相同的煤油,相同的温度计a、b和c,一个阻值为R1的电阻丝和两个阻值为R2的电阻丝(R1>R2),还有满足实验要求的电源、滑动变阻器、开关、导线。他连接了如图所示的电路进行实验,下列说法中正确的是(　　)

A.实验中电流通过导体产生热量的多少是用通电时间的多少体现的

B.闭合开关一段时间,温度计a比b的示数变化大

C.闭合开关一段时间,比较温度计b和c的示数变化,可以得出电流通过电阻产生热量的多少与电流的大小是否有关

D.闭合开关一段时间,比较温度计a和c的示数变化,可以得出电流通过电阻产生热量的多少与电阻的大小是否有关

                第7题图                                   第8题图

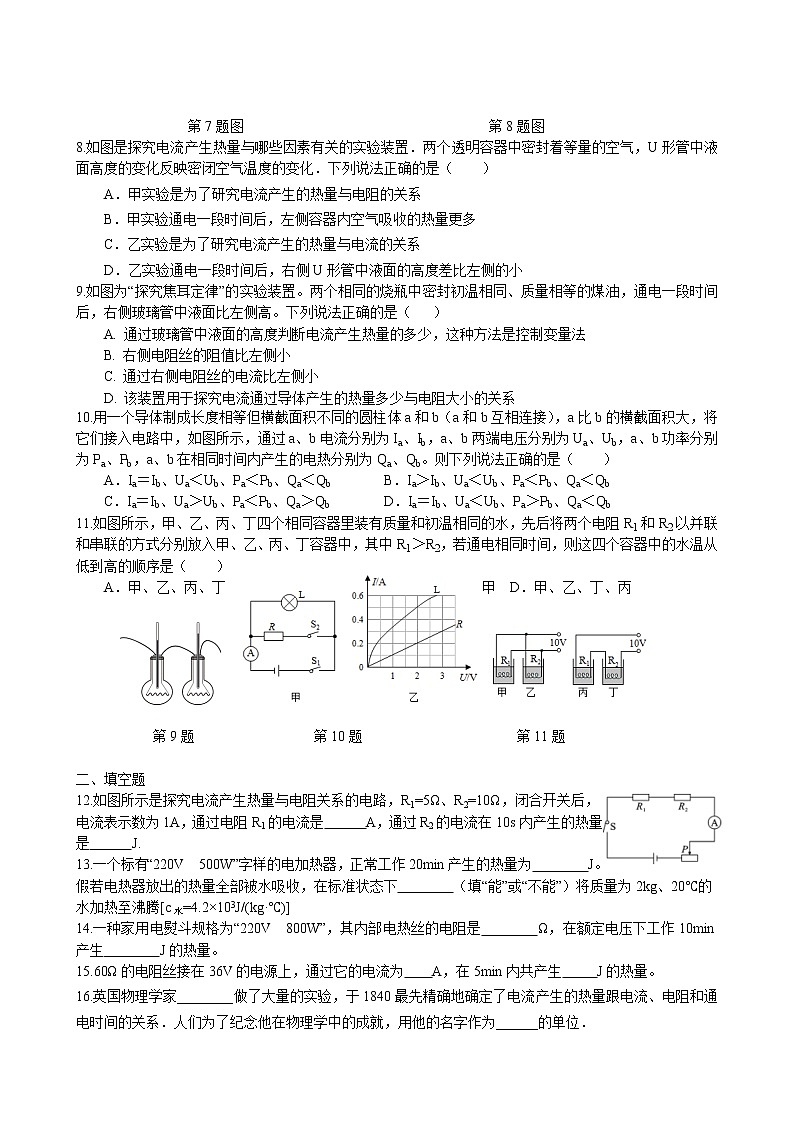

8.如图是探究电流产生热量与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化．下列说法正确的是（    ）

A．甲实验是为了研究电流产生的热量与电阻的关系

B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多

C．乙实验是为了研究电流产生的热量与电流的关系

D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小

9.如图为“探究焦耳定律”的实验装置。两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高。下列说法正确的是（   ）

A. 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法

B. 右侧电阻丝的阻值比左侧小

C. 通过右侧电阻丝的电流比左侧小

D. 该装置用于探究电流通过导体产生的热量多少与电阻大小的关系

10.用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia、Ib，a、b两端电压分别为Ua、Ub，a、b功率分别为Pa、Pb，a、b在相同时间内产生的电热分别为Qa、Qb。则下列说法正确的是（　　）

A．Ia＝Ib、Ua＜Ub、Pa＜Pb、Qa＜Qb      B．Ia＞Ib、Ua＜Ub、Pa＜Pb、Qa＜Qb

C．Ia＝Ib、Ua＞Ub、Pa＜Pb、Qa＞Qb    D．Ia＝Ib、Ua＜Ub、Pa＞Pb、Qa＜Qb

11.如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，先后将两个电阻R1和R2以并联和串联的方式分别放入甲、乙、丙、丁容器中，其中R1＞R2，若通电相同时间，则这四个容器中的水温从低到高的顺序是（　　）

A．甲、乙、丙、丁  B．丁、丙、甲、乙  C．丙、丁、乙、甲  D．甲、乙、丁、丙

第9题                 第10题                      第11题

二、填空题

12.如图所示是探究电流产生热量与电阻关系的电路，R1=5Ω、R2=10Ω，闭合开关后，电流表示数为1A，通过电阻R1的电流是      A，通过R2的电流在10s内产生的热量是      J.

13.一个标有“220V  500W”字样的电加热器，正常工作20min产生的热量为        J。假若电热器放出的热量全部被水吸收，在标准状态下        （填“能”或“不能”）将质量为2kg、20℃的水加热至沸腾[c水=4.2×103J/(kg·℃)]

14.一种家用电熨斗规格为“220V  800W”，其内部电热丝的电阻是        Ω，在额定电压下工作10min产生        J的热量。

15.60Ω的电阻丝接在36V的电源上，通过它的电流为    A，在5min内共产生     J的热量。

16.英国物理学家________做了大量的实验，于1840最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系．人们为了纪念他在物理学中的成就，用他的名字作为______的单位．

17.如图是探究电流产生热量与电阻关系的电路，R1=5Ω，R2=10Ω，闭合开关后，电流表示数为1A．通过电阻R1的电流是＿＿＿＿＿＿A，通过电阻R2的电流在10s内产生的热量是＿＿＿＿＿＿J．

       第17题                        第18题                   第19题          第20题

18.如图是小明探究“影响电流热效应因素”的部分实验装置图．通电一段时间后，两段完全相同的液柱从同一高度上升到图示位置，可知电阻________产生热量多，由此可以说明：_____________________.

19.如图是“探究电流通过导体产生热量与导体电阻关系”的实验装置，两阻值分别为R和2R的电阻丝浸在相同质量和相同初温的煤油中，每一烧瓶里各插一支温度计，则闭合开关，经过一段时间，两电阻丝产生热量的多少是通过反映出来的；采用这种连接方式的目的是＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

20.如图所示的电路，当开关S闭合时，移动滑动变阻器滑片到某一位置时，电流表示数为0.4 A，当把滑动变阻器的滑片适当右移后，电流表示数变化了0.2 A，电压表示数变化了2 V，此时电路中的电流为________A，电阻R1的阻值为________Ω，在10 s内，电流通过R1产生的热量为________J.

21.用如图所示的装置探究“电流通过导体产生的热量与电流的关系”。相同烧瓶内装满了煤油。

（1）烧瓶中装入的煤油是 ________（选填“导体”或“绝缘体”）。

（2）请根据实物电路，在虚线框内画出对应的电路图。

（3）为达到实验目的，选用的两 电阻丝R1与R2的阻值应_______，通过R1的电流______通过R2的电流。

（4）通电一段时间后，乙烧瓶中玻璃管内液面上升的高度较大。说明_______________。

（5）小红用如图所示的装置，进一步探究“电流通过导体产生的热量与电流的关系”。经多次实验测量，收集实验数据，绘制了烧瓶中玻璃管内液面上升的高度h与电流I的关系图象。根据焦耳定律可知，图中能正确反映h-I关系的是______。

【拓展】用Q=I2Rt可以计算电流通过任何用电器产生的热量，能用Q=UIt计算通过任何用电器产生的热量吗？请用实例说明原因。_____________。

三、计算题

22.如图所示的电路中,电源两端电压保持不变,电阻丝R1的阻值为10 Ω。当开关S闭合后,电压表的示数为2 V,电流表的示数为0.4 A。

求:(1)通电10 s电阻丝R1产生的热量;

(2)电源两端的电压。

23.有一台热水器，内部简化电路如图所示，R1和R2均为电热丝．R1=88Ω，R2=22Ω．（1）如何控制S1和S2，使热水器处于高温档：

（1）求中温档正常工作时热水器的功率；

（2）低温档正常工作10min内电热丝产生的热量．

24.如图所示，电灯L上标有“6V 3W”字样，定值电阻R1为12Ω，R2是电热丝，当S1断开、S2、S3闭合时，灯L正常发光（假设灯的电阻不随温度变化），电流表示数为0.8A，求：

（1）灯L的电阻；

（2）通电10s电热丝R2产生的热量；

（3）当S1闭合、S2、S3断开时，灯L消耗的实际功率。
