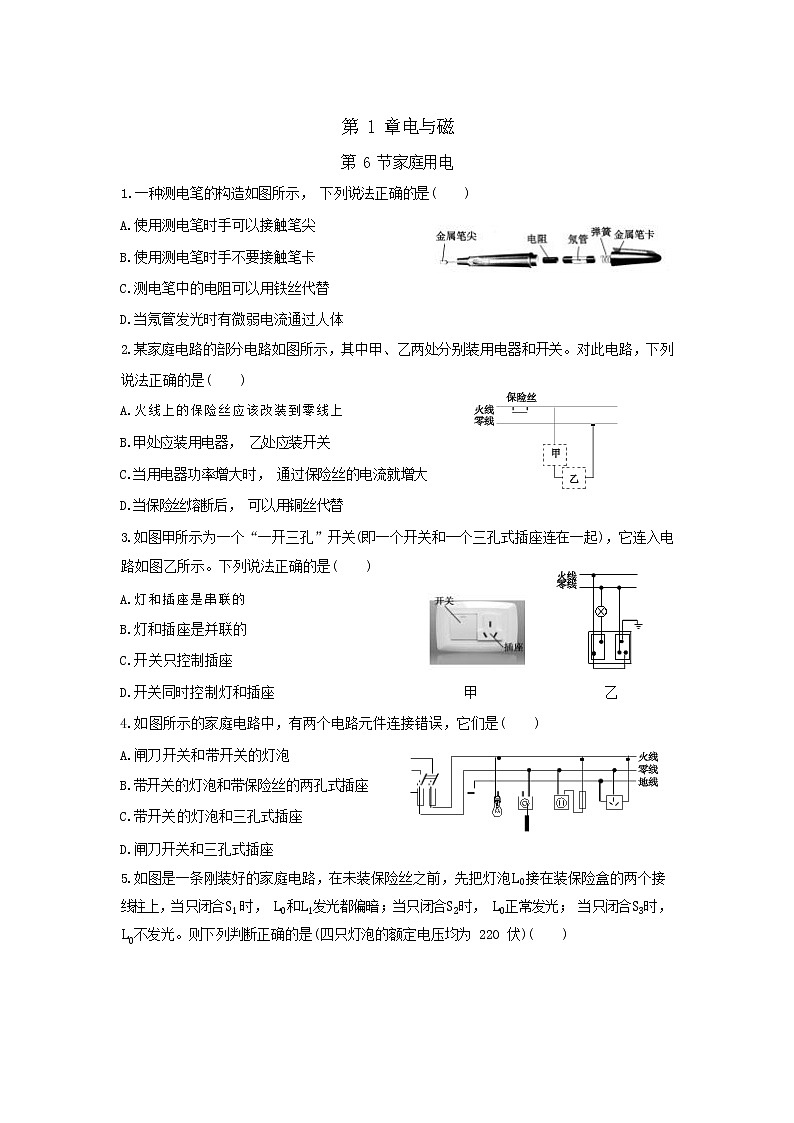

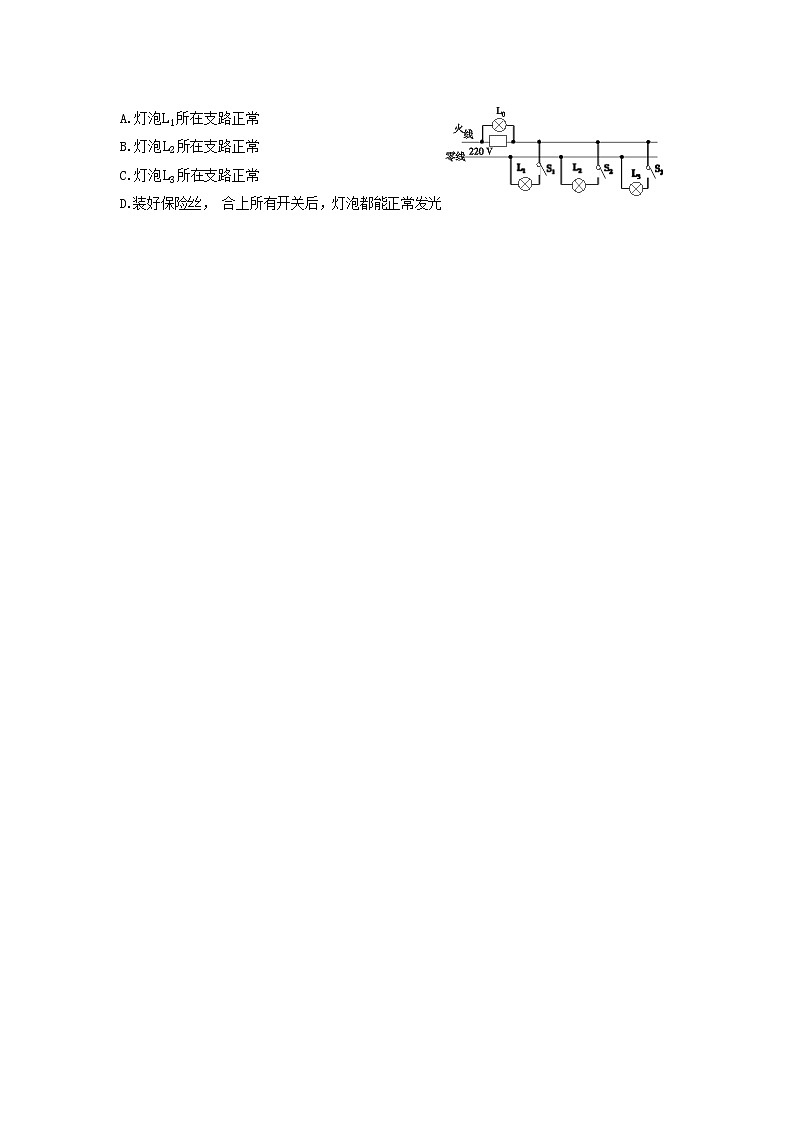

这是一份初中科学浙教版八年级下册第6节家庭用电公开课课件ppt，文件包含第6节家庭用电pptx、浙江教育版科学八年级下册第1章16练练基础题doc、第6节家庭用电docx等3份课件配套教学资源，其中PPT共17页，欢迎下载使用。

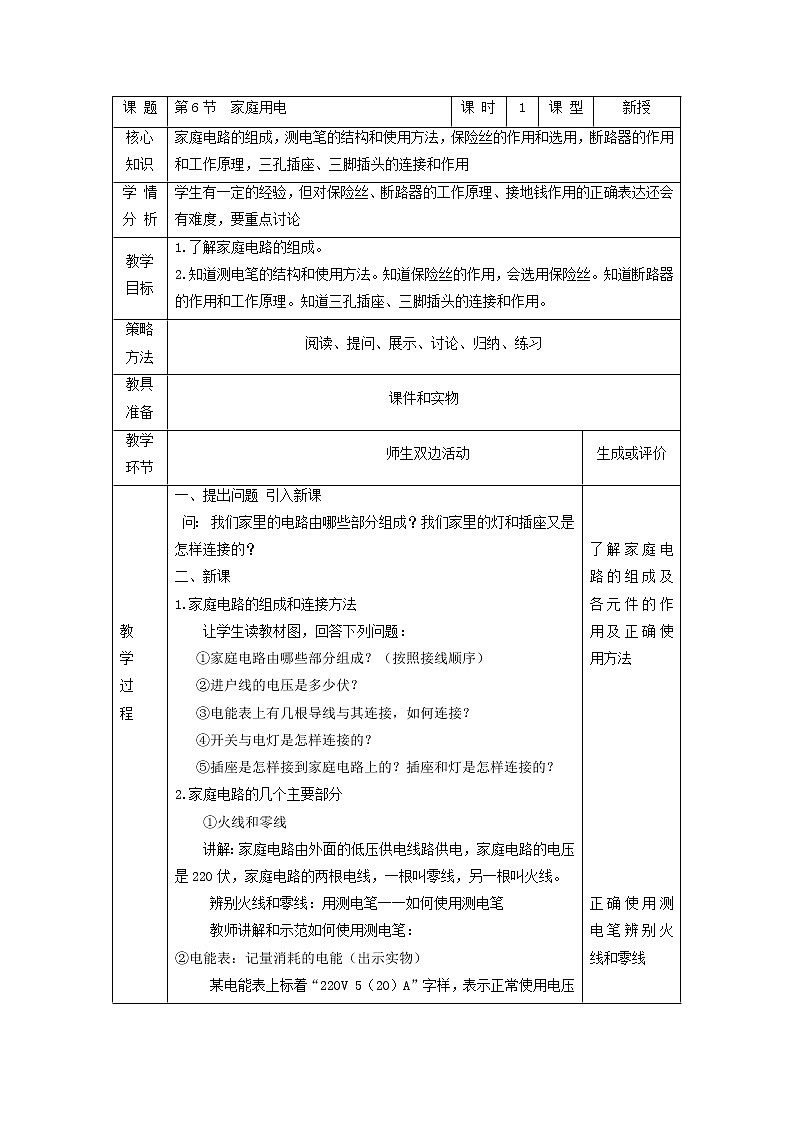

课题	第6节家庭用电		课时	1	课型		新授
核心知识	家庭电路的组成，测电笔的结构和使用方法，保险丝的作用和选用，断路器的作用和工作原理，三孔插座、三脚插头的连接和作用
学情分析	学生有一定的经验，但对保险丝、断路器的工作原理、接地钱作用的正确表达还会有难度，要重点讨论
教学目标	1.了解家庭电路的组成。 2.知道测电笔的结构和使用方法。知道保险丝的作用，会选用保险丝。知道断路器的作用和工作原理。知道三孔插座、三脚插头的连接和作用。
策略方法	阅读、提问、展示、讨论、归纳、练习
教具准备	课件和实物
教学环节	师生双边活动					生成或评价
教学过程	一、提出问题引入新课问：我们家里的电路由哪些部分组成？我们家里的灯和插座又是怎样连接的？二、新课 1.家庭电路的组成和连接方法让学生读教材图，回答下列问题： ①家庭电路由哪些部分组成？（按照接线顺序） ②进户线的电压是多少伏？ ③电能表上有几根导线与其连接，如何连接？ ④开关与电灯是怎样连接的？ ⑤插座是怎样接到家庭电路上的？插座和灯是怎样连接的？ 2.家庭电路的几个主要部分 ①火线和零线讲解：家庭电路由外面的低压供电线路供电，家庭电路的电压是220伏，家庭电路的两根电线，一根叫零线，另一根叫火线。辨别火线和零线：用测电笔一一如何使用测电笔教师讲解和示范如何使用测电笔： ②电能表：记量消耗的电能（出示实物）某电能表上标着“220V 5（20）A”字样，表示正常使用电压为220伏，标定电流为5安，最大允许电流为20安。 ③熔断器（出示实物）思考：现在生活水平日益提高，家用电器越来越多，会带来什么问题呢？熔断器：封闭管式熔断器和插入式熔断器，熔断器内装有保险丝。讲解：保险丝一般用熔点比较低的金属合金做成的。在电流超过允许值时，保险丝自动熔断，切断干路电流。选用保险丝应使保险丝的电流等于或稍大于电路中正常工作的电流。思考：如果选用的保险丝额定电流值太大或太小会怎样？私自将保险丝换成粗或换成铜丝，会带来怎样的后果？ ④断路器（出示实物）作用：替代闸刀开关和熔断器。当电流达到额定值的一定倍数时可以自动切断电路，从而起到电路过载或短路的保护作用。断路器的工作原理：（课件）电流过大时引起双金属片发热，由于两片金属的膨胀不一样而发生形变，带动开关切断电路。 ⑤插座、插头：（出示实物）思考：既然各个电器都是并联在火线与零线之间，我们怎样才能将另时电器并联上去呢？在我们房间的墙壁上往往有电源插孔（教室中的实物）这就是插座。插座的每个孔中都有金属片，若插孔是两个孔的，那么其中一个孔中的金属片连接火线，另一个孔中的金属片连零线。当电器的插头插入插座时，插头的金属片与插座的金属片相接触，电器就通上电了。三孔插座：一般“右”孔接火线，“左”孔接零线，“上”孔接地，为什么要设计接地线呢？介绍：一但电器漏电就会引起触电。若将电器外壳与地线相连，漏电时电流会从接地线进入大地，人就安全了。由于上述原因，这种电器的插头是三脚的，最上方的一脚接电器外壳，此脚插入插座的接地孔，外壳便与地线相连了。如果多个电器都要用同一个插座，就必须用插座板了（相并联），这样可以解决多个用电器的用电问题。三、小结（投影）					了解家庭电路的组成及各元件的作用及正确使用方法正确使用测电笔辨别火线和零线电能表标定电流和最大允许电流保险丝的作用、原理、选择原则、材料特点断路器的作用、原理、使用方法插座的作用，接地线的作用
核心知识巩固	当堂练习	投影巩固练习
	课后作业	作业本
板书设计	第6节家庭用电 1.家庭电路的组成和连接方法 ①火线和零线一一测电笔 ②电能表：记量消耗的电能 ③熔断器：在电流超过允许值时，保险丝自动熔断，切断电流，保护电路。选用保险丝应使保险丝的电流等于或稍大于电路中正常工作的电流。 ④断路器：替代闸刀开关和熔断器 ⑤插座：给另时电器供电。接地线的作用：防止由漏电引起触电
教后反思
