科学四年级下册8.模拟安装照明电路同步练习题

这是一份科学四年级下册8.模拟安装照明电路同步练习题，共14页。试卷主要包含了填空题，选择题，判断题，简答题，实验题，综合题等内容，欢迎下载使用。

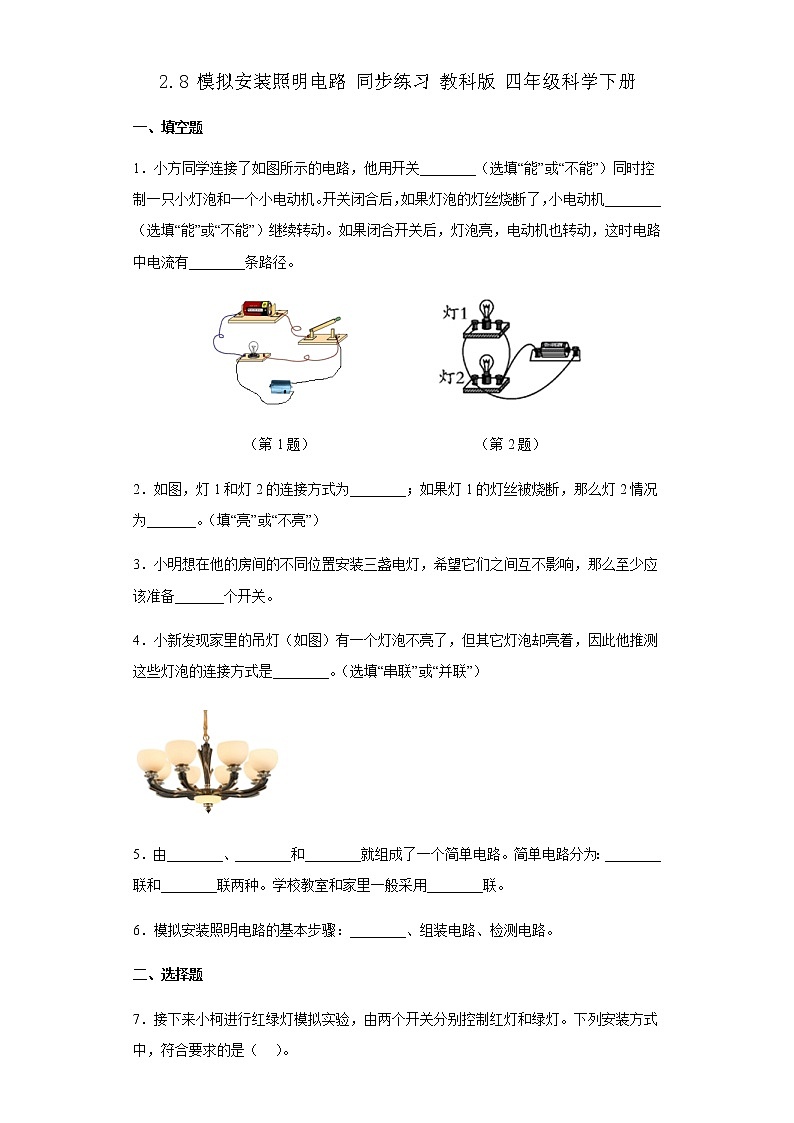

2.8 模拟安装照明电路 同步练习 教科版 四年级科学下册一、填空题1．小方同学连接了如图所示的电路，他用开关________（选填“能”或“不能”）同时控制一只小灯泡和一个小电动机。开关闭合后，如果灯泡的灯丝烧断了，小电动机________（选填“能”或“不能”）继续转动。如果闭合开关后，灯泡亮，电动机也转动，这时电路中电流有________条路径。            （第1题）                       （第2题）2．如图，灯1和灯2的连接方式为________；如果灯1的灯丝被烧断，那么灯2情况为_______。（填“亮”或“不亮”）3．小明想在他的房间的不同位置安装三盏电灯，希望它们之间互不影响，那么至少应该准备_______个开关。4．小新发现家里的吊灯（如图）有一个灯泡不亮了，但其它灯泡却亮着，因此他推测这些灯泡的连接方式是________。（选填“串联”或“并联”）5．由________、________和________就组成了一个简单电路。简单电路分为：________联和________联两种。学校教室和家里一般采用________联。6．模拟安装照明电路的基本步骤：________、组装电路、检测电路。二、选择题7．接下来小柯进行红绿灯模拟实验，由两个开关分别控制红灯和绿灯。下列安装方式中，符合要求的是（    ）。A． B．C． D．8．模拟安装照明电路时不合理的做法是（    ）。A．电路组装好后，要进行检查。 B．设计好后按照设计图进行安装。C．如果出现故障，应该排除故障。 D．别人提出意见就一定要改。9．小柯模拟安装电路，操作流程正确的是（    ）。  ①组装电路   ②画设计图   ③检测电路  ④交流、优化设计   ⑤分享成果A．①③②④⑤ B．②④①③⑤ C．②①③④⑤10．小明给他的玩具小屋设计照明电路，客厅的电灯和卧室的电灯分别由不同的开关控制，互不干扰。下图中符合小明设计的照明电路是（    ）。A． B．C． D．11．小红要模拟安装一个宠物乐园房间的照明电路。下列说法错误的是（    ）。A．在安装前要先设计、绘制照明电路图B．从设计图可知每种小动物都有各自独立照明电路C．此电路在设计时是串联电路12．在“模拟安装照明电路”实验活动中，下列做法你认为不合理的是（    ）。A．在纸上画出房间的平面图，标出书桌、床、窗户的位置。B．班级交流时，阐明自己设计的合理性，坚持自己组的设计不做优化与修改。C．检查电流是否通过小灯泡、开关能否控制小灯泡的亮与灭、是否有使电源短路的错误连接。13．小明要制作简易开关，选择（    ）组材料最合适。A．金属回形针、铅笔芯 B．干木板、陶瓷 C．金属回形针、橡皮14．小明早上第一个到校发现教室里光线比较暗，他打开所有电灯后整个教室顿时明亮。他发现其中一盏电灯闪烁几下后不会亮了，而其他电灯都能正常发光。由此，你判断小明所在教室内电灯的连接方式为（    ）。A．串联 B．并联 C．串联并联都可能15．如图所示一个并联电路，如果B点出故障，以下说法正确的是（    ）。A．闭合A开关，C和D都会亮。 B．闭合A开关，C和D都不会亮。C．闭合A开关，只有C会亮。16．在一个房间里，要实现两盏灯独立工作，互不影响，这个电路中至少需要（    ）个开关。A．1 B．2 C．317．龙龙和华华准备做一个“红绿灯”，设计了如下的电路图。符合实际情况的是（    ）。A．当开关1和开关2闭合后，如果红灯上的灯丝断了，绿灯同时熄灭。B．如果开关1闭合，开关2断开，绿灯亮C．当开关1和开关2闭合后，如果绿灯上的灯丝断了，红灯也会亮。18．如图所示，如果将灯1移除，灯2的亮度（    ）。A．会变亮 B．会变暗 C．不变19．在模拟给房间安装电路前，需要做的是（    ）A．连接电源、开关和灯泡          B．设计电路各部分的安装位置，画设计图C．交流电路安装得是否合理三、判断题20．我们可以通过一个开关能控制几个灯泡来推测电路的类型。比如一个开关控制一盏灯，那就是并联，同时控制两盏以上灯的则是串联。(      )21．家庭照明电路通常采用串联的连接方式。(      )22．设计安装模拟电路时，可以参考他人意见，不断修改、优化方案。(      )23．一个电路中可以有多个小灯泡。(      )24．组装照明电路前，需要准备好实验器材后再动手操作。(      )25．模拟安装照明电路的一般过程：画电路图、组装电路、检测电路。(      )26．完全按照电路图组装的电路，也要进行电路检测。(      )27．并联电路至少有两条通电的路径。(      )四、简答题28．欢欢家在金色家园小区买了新房子，想给书房设计电灯。要求共用一个电源，开关S1、S2分别控制电灯L1、L2，还有一个总开关S3。她想了很久也画不出电路图，请你帮帮她画在下面。29．画出用一个小灯泡、两节电池连接成的电流通路图，并标出连接方式。实验中我们发现了两种连接方式各有什么特点？ 五、实验题研究电路30．把简易电路中的_____拆除后，就形成了一个电路检测器。31．下列关于电路检测器使用的描述，请你判断对错。（1）每次使用前，都要先进行自检。(      )（2）为了保证检测的准确性，需重复检测几次。(      )（3）家里的家用电器坏了，也可以用它来检测。(      )（4）被检测的电路一定要先把电池取出。(      )32．我们用电路检测器检测了一个四线柱接线盒，并进行了记录，如下表：连接1-21-31-42-32-43-4通路√ √ √ 断路 √ √ √ 请你根据检测记录，把接线盒内部可能的连接方式画出来。33．下图是一个红绿灯模型，我们用橡皮和回形针等做了一个开关，当回形针与A接线头接触时，_______灯亮，与B接线头接触时，_______灯亮。我们有以下电路元件：2节干电池，2个开关，2个小灯泡，1个小电铃，若干根导线。34．小电铃的表示符号是：________；35．我们用上述部分元件连接了下图电路：                        这个电路不是很安全，因为缺少了_______电器元件。36．这个电路中的2个小灯泡是_______的连接方式；37．请在图上标出电源的正负极，并用箭头表示电流的流通方向。 38．有如下的实验装置图，请分析实验现象。（1）要让灯泡①②③同时亮，开关应拨到________位置。（2）要让灯泡①②③都不亮，开关因拨到________位置。（3）要让灯泡①亮，灯泡②③不亮，开关应拨到_________位置。（注意只能选择ABCD中的一个地方连接。）（4）我们通常把容易让电流通过的物体叫_______，例如该实验中的_______；把不容易让电流通过的物体叫_______，例如该实验中的_________。小小电路工人：安装照明电路小明在学习了电路单元后，准备给自己建的卧室模型安装照明电路。39．设计模拟安装照明电路图：请你在图中用笔画线代替导线，设计点亮卧室的床头灯和顶灯。要求：一个开关分别控制一盏灯的亮灭。40．组装模拟卧室电路：在模拟安装照明电路时，我们用(      )模拟卧室电源，用(      )模拟床头灯和顶灯。41．检测电路：小明组装电路后，闭合开关发现顶灯没有亮，他们开始用下图的小组自制的电路检测器进行检查。下列关于自制电路检测器说法正确的是（    ）。A．自制电路检测器可以用来检测人体是否导电B．电路检测前需先将电路检测器的两个检测头接触一下C．为加快检测速度，可只用电路检测器检测一次42．小明用电路检测器检测一个接线盒内的电路连接，并将接线柱之间的通断状态记录如下表。下面的三个接线盒，符合表中的检测记录的是(      )。接线柱1－32－33－4通路√ √断路 √ 43．检测后，小明发现是电路中的开关2坏了，如果需要自制一个小开关，下列材料能用的是（    ）。A．木块和铜片 B．塑料块和木片 C．铁块和铜片六、综合题小明动手制作了一个微缩模型小屋，想要给小屋安装照明电路。房间需要安装两盏电灯（照明灯和阅读灯），并用两个开关分别控制。44．将电路元件位置设计表填写完整。设计要求请在小屋中用符号或文字标出两盏电灯和两个开关的位置，不需要连接。符号表示（供参考）照明灯：1       阅读灯：2开关1（控制照明灯）：1    开关2（控制阅读灯）：2设计图书桌设计意图两盏电灯位置选择理由：________________________________两个开关位置选择理由：________________________________45．小明设计了几个电路安装图，你认为符合要求的安装方式是（    ）。A． B． C．46．小明安装完电路，发现照明灯无法点亮，你推测可能的原因是：①(      )②(      )47．检查发现电路元件连接完好，小明准备借助电路检测器寻找电路中的故障，正确的操作顺序是（    ）。①使电路检测器的两个检测头互相接触，检测灯泡是否发光，并取出故障电路电池。②重复检测，并记录检测结果。③用两个检测头分别连接要检测的元件，看电路检测器灯泡是否发光。A．①②③ B．①③② C．③①②48．下列行为中，属于安全用电的是（    ）。A．用湿抹布擦插座 B．用湿手触碰开关 C．用干电池做实验兄妹俩仔细观察家里的电灯和开关，设计出了以下的模拟照明电路。请根据他们的设计回答问题。49．当该电路中开关①闭合、开关②断开时，电灯_________，电灯_________。 50．正确的组装简单电路后依然不能使小灯泡亮起来。这有可能是因为（    ）。A．小灯泡坏了 B．小灯泡与灯座接触不良C．电池没有电了 D．以上都有可能
参考答案1．     能     能     两2．     并联     亮3．34．并联5．     导线     电池     小灯泡     串     并     并6．画电路图7．B8．D9．B10．C11．C12．B13．C14．B15．C16．B17．C18．A19．B20．×21．×22．√23．√24．√25．√26．√27．√28．29．电池可以采用并联和串联两种方法，串联的电池提供的电压是电池电压的和，并联的电池提供的电压是单个电池提供的电压。30．开关    31．     √      √      ×      √     32．    33．     红      绿     【小题5】34．    35．开关    36．串联    37． 38．     d     a     b     导体     铁片     绝缘体     橡皮39．    40．     电池     灯泡    41．B    42．C    43．A44．     照明灯1应该安装在房间屋顶中央位置，利于整个房间照明；阅读灯2安装在书桌正上方面墙壁上，便于阅读学习     照明灯1的开关应该安装门口旁边，与人身高相当的位置，便于进出房间开关灯；阅读灯2的开关安装在书桌旁边，便于阅读学习时控制    45．B    46．     照明灯坏了     开关坏了    47．B    48．C49．     ①亮     ②灭    50．D
