山东省滨州市惠民县大年陈镇中学2022-2023学年九年级上学期期末物理试题

这是一份山东省滨州市惠民县大年陈镇中学2022-2023学年九年级上学期期末物理试题

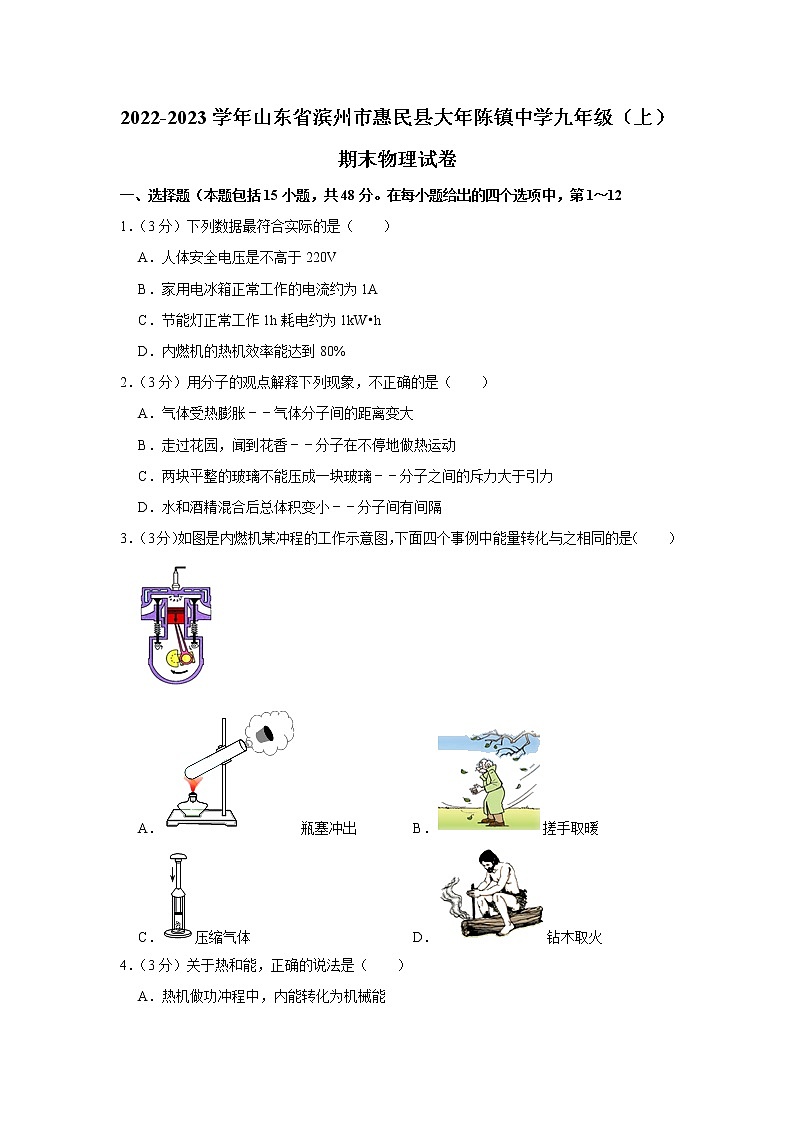

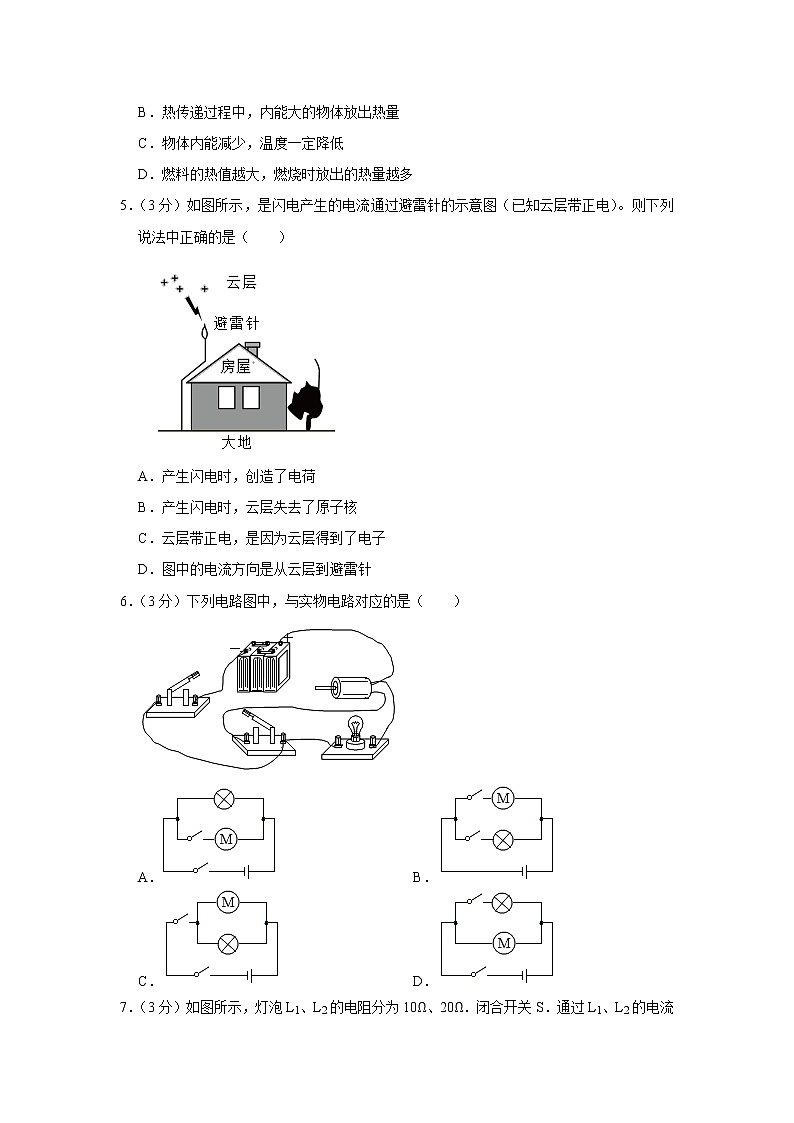

2022-2023学年山东省滨州市惠民县大年陈镇中学九年级（上）期末物理试卷一、选择题（本题包括15小题，共48分。在每小题给出的四个选项中，第1～121．（3分）下列数据最符合实际的是（　　）A．人体安全电压是不高于220V B．家用电冰箱正常工作的电流约为1A C．节能灯正常工作1h耗电约为1kW•h D．内燃机的热机效率能达到80%2．（3分）用分子的观点解释下列现象，不正确的是（　　）A．气体受热膨胀﹣﹣气体分子间的距离变大 B．走过花园，闻到花香﹣﹣分子在不停地做热运动 C．两块平整的玻璃不能压成一块玻璃﹣﹣分子之间的斥力大于引力 D．水和酒精混合后总体积变小﹣﹣分子间有间隔3．（3分）如图是内燃机某冲程的工作示意图，下面四个事例中能量转化与之相同的是（　　）A．瓶塞冲出 B．搓手取暖 C．压缩气体 D．钻木取火4．（3分）关于热和能，正确的说法是（　　）A．热机做功冲程中，内能转化为机械能 B．热传递过程中，内能大的物体放出热量 C．物体内能减少，温度一定降低 D．燃料的热值越大，燃烧时放出的热量越多5．（3分）如图所示，是闪电产生的电流通过避雷针的示意图（已知云层带正电）。则下列说法中正确的是（　　）A．产生闪电时，创造了电荷 B．产生闪电时，云层失去了原子核 C．云层带正电，是因为云层得到了电子 D．图中的电流方向是从云层到避雷针6．（3分）下列电路图中，与实物电路对应的是（　　）A． B． C． D．7．（3分）如图所示，灯泡L1、L2的电阻分为10Ω、20Ω．闭合开关S．通过L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则（　　）A．I1：I2＝1：1，U1：U2＝2：1 B．I1：I2＝1：2，U1：U2＝1：1 C．I1：I2＝1：1，U1：U2＝1：2 D．I1：I2＝1：2．U1：U2＝1：28．（3分）如图所示的电路中，电源电压保持不变R为定值电阻。闭合开关S移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（　　）A． B． C． D．9．（3分）图是菜市场上一种电子秤的原理图，它可以反映弹簧上方金属片受到压力的大小。其中R'是滑动变阻器，R是定值电阻，电源电压恒定不变。下列说法正确的是（　　）A．压力表实际上是一个电流表 B．当金属片受到的压力增大时，变阻器连入电路的阻值变小 C．当金属片受到的压力增大时，压力表示数变大 D．当金属片受到的压力变小时，电路中的电流变小10．（3分）如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（　　）A．电流表A1的示数变小，电流表A2的示数变大 B．电流表A1的示数和电流表A2的示数同时变大 C．电压表的示数变大，电流表A1的示数变小 D．电压表的示数不变，电流表A1的示数变小11．（3分）随着科技的发展，家用电器种类越来越多，家庭用电安全也越来越受到人们的重视，从安全用电角度出发，下列说法中不正确的是（　　）A．使用测电笔时手要接触笔尾金属体 B．手机在充电状态时不要接打电话 C．将电风扇三脚插头的最长脚折弯后，插在两孔插座上使用 D．家用电器失火时，先切断电源，后灭火12．（3分）如图所示四个装置中工作原理与发电机相同的是（　　）A．电磁起重机 B．扬声器 C．话筒 D．司南（多选）13．（4分）关于内能、温度和热量，下列说法正确的是（　　）A．物体的内能跟物体的运动速度、物体的温度和物质状态都有关系 B．不同燃料燃烧时，放出热量越多的热值越大 C．质量和初温相同的水和煤油，放出相同热量时煤油温度降低得多 D．热传递过程中，热量由高温物体传向低温物体（多选）14．（4分）如表是小明家电饭煲铭牌的部分信息，小明家电能表的示数如图所示。把电饭煲接在家庭电路中使用时，下列说法正确的是（　　） A．电饭煲是利用电流的热效应工作的 B．电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时大 C．电饭煲在高挡正常工作10min，消耗的电能是1.08×106J D．若家中只接入电饭煲，在高挡正常工作10min，电能表示数将变成7325.9kW•h（多选）15．（4分）有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电压变化关系的图象如图甲所示。则正确的有（　　）A．定值电阻B的阻值为6Ω B．将A、B串联接在9V电源两端，灯泡A正常发光 C．将A，B并联接在6V电源两端，10s内电路消耗的电能是30J D．将A与一个滑动变阻器串联接在6V电源两端，如图乙所示，当灯泡的功率与滑动变阻器的功率相等时，滑动变阻器的功率为0.9W二、填空题（每空1分，共6分）16．（2分）一个成年人参加一次长跑，身体消耗的能量为6.6×106J，这些能量相当于完全燃烧0.55kg的干木柴才能得到，则干木柴的热值为 　 　J/kg；干木柴用掉一半后，剩余干木柴的热值将 　 　（选填“变大”、“变小”或“不变”）。17．（2分）一个标有“6V 3W”的小灯泡，接在电源电压为9V的电路中，为使其正常发光，应串联一个　 　Ω的电阻，该电阻在10秒内产生的热量是　 　J。18．（2分）小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是 　 　（选填“导体”或“绝缘体”），使电路发生 　 　路，导致空气开关跳闸。三、作图实验探究题（本题共4个小题，19题4分，20题7分，21题8分，22题719．（2分）光控开关的作用是有光时，开关断开，无光时闭合：声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的“光控”、“声控”两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。20．（2分）请在图中标出通电螺线管磁感线方向，在括号中标出电源的正负极。21．（7分）如图甲所示是“比较不同物质吸热的情况”的实验装置，小华将色拉油和水分别装在相同的烧杯中，用酒精灯加热并不断搅拌，每隔0.5min测量一次温度，数据记录在表中。（1）为方便比较不同物质吸热的情况，分别装入烧杯的色拉油和水的 　 　和初温相等。（2）选用相同的酒精灯，是为了使单位时间内色拉油和水 　 　相同。不断搅拌的目的是使色拉油和水 　 　。（3）图乙中已经画出色拉油温度随时间变化的图像，开始部分并不是直线，导致此现象的原因是除色拉油外还有 　 　吸收热量，为尽量减小这种影响，写出一种改进方法：　 　。（4）根据上表实验数据可知，当色拉油和水升高相同温度时，　 　需要的时间短，　 　需要吸收的热量更多。22．（8分）小明利用如图甲所示的电路，探究“通过导体的电流跟电阻的关系”。实验器材：电源（电压恒为4.5V），电流表、电压表各一只，一个开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（10Ω 2A、20Ω 2A），导线若干。（1）在图甲中有一根导线未连接，请用笔画线代替导线完成图甲电路的连接。（2）实验前开关必须处于 　 　状态；在实物图中，滑动变阻器的滑片要移到 　 　（选填“A”或“B”）。（3）实验中小明发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是 　 　。（4）排除故障后，多次改变R的阻值，根据实验数据画出如图丙所示的I﹣R图像，得到的结论是：　 　。（5）在上述实验中，小明先用5Ω的电阻做完实验后，断开开关，接着将10Ω的电阻接入电路，闭合开关发现电压表的示数变大，他应该将滑动变阻器的滑片向 　 　端移动（选填“A”或“B”），使电压表示数为 　 　V。（6）当小明改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则小明选用的滑动变阻器的规格是 　 　。23．（7分）小兰同学连接如图甲所示的电路，测量额定电压为2.5V的小灯泡发光时的电阻。（1）请用笔画线代替导线，帮小兰同学将图甲的电路连接完整（导线不得交叉）。（2）在检查电路时，小兰发现电流表的指针偏向零刻度线左侧，其原因可能是 　 　。（3）在确认电路和器材无误后，小兰闭合开关进行实验。当滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，其测量的电压为 　 　V。（4）为了测出小灯泡正常发光时的电阻，她应将滑片P继续向 　 　（选填“左”或“右”）移动，同时她会观察到小灯泡变得 　 　（选填“更亮”或“更暗”）。（5）小兰想进一步研究小灯泡发光时电阻的特点，她继续移动滑片P。突然，小灯泡的灯丝烧断，则电压表的示数将 　 　（选填“变大”或“变小”）。（6）接下来，小兰换用相同规格的小灯泡重新进行实验。实验结束后，她利用实验数据绘制了小灯泡的I﹣U图像，如图丙所示。由图像可知：①这种规格的小灯泡，正常发光时的电阻为 　 　Ω；②细心的小兰还发现，图丙的图像显示通过小灯泡的电流跟其两端的电压并不成正比。造成这种现象的原因是 　 　。四、综合应用题（本题共2个小题，23题8分，24题12分，共20分。解答时应写出必要的文字说明、公式和演算步骤，只写出最后答案的不能得分。有数值计算的题目，24．（8分）已知天然气的热值为3.8×107J/m3，水的比热容为4.2×103J/（kg•℃）。求：（1）完全燃烧1.4×10﹣2m3天然气放出多少热量？（2）若某天然气灶的效率为60%，则这些天然气可将质量为3.8kg，初温为25℃的水加热到多少℃？（当地的大气压强为1标准大气压）25．（12分）张强妈妈买了一个新的电饭煲，张强从说明书中，得知下表中的信息，工作电路图如图甲所示，S为温控开关，加热电阻R1和R2的阻值不随温度变化。求：（1）电饭煲在“蒸煮”状态下正常工作时，通过电饭煲的电流。（2）电阻R2的阻值。（3）某周末的晚饭时，张强想利用自家电能表（如图乙）测量家庭电路的实际电压。于是他关闭了家中其它所有用电器，只让电饭煲在“蒸煮”状态下工作，观察到电能表的转盘在1min内转了50转。求家庭电路的实际电压。2022-2023学年山东省滨州市惠民县大年陈镇中学九年级（上）期末物理试卷参考答案与试题解析一、选择题（本题包括15小题，共48分。在每小题给出的四个选项中，第1～121．【解答】解：A、人体的安全电压是不高于36V，故A错误；B、家用电冰箱的额定功率约200W，根据P＝UI可知正常工作的电流约I＝＝≈0.9A，故B正确；C、节能灯的电功率约10W＝0.01kW，正常工作1h耗电W＝Pt＝0.01kW×1h＝0.01kW•h，故C错误；D、内燃机的热机效率约30%～45%，故D错误。故选B。2．【解答】解：A、气体受热会膨胀，气体分子之间的距离会增大，故A正确；B、走过花园，闻到花香，是因为花的芳香分子向空气中扩散，扩散现象说明分子在不停地做无规则运动，而且温度越高，无规则运动越剧烈，故B正确；C、两块平整的玻璃不能压成一块玻璃，是因为对接处分子之间的距离很大，几乎没有分子间的作用力，故C错误；D、水和酒精混合后总体积变小，就是因为分子之间有间隔，故D正确。故选：C。3．【解答】解：根据图示可知，两个气门都关闭，活塞下行，因此该冲程为做功冲程，将内能转化为机械能；A、酒精燃烧时化学能转化为内能，试管口塞子喷出是内能转化为机械能，故A符合题意；B、冬天，搓手取暖是克服摩擦力做功，把机械能转化为内能，内能增加，故B不符合题意；C、用力将活塞压下，活塞对筒内空气做功，筒内空气的内能增大、温度升高，达到了棉花的着火点，棉花就会燃烧，此过程中机械能转化为内能，故C不符合题意；D、钻木取火过程中，克服摩擦力做功，机械能转化为内能，内能增加，故D不符合题意。故选：A。4．【解答】解：A、热机在做功冲程中，把内能转化为机械能，故A正确；B、热传递过程中，温度高的物体放出热量；内能大的物体不一定温度高，不一定放出热量，故B错误；C、物体内能减少，温度不一定降低；比如，晶体在凝固过程中放热，内能减少，但温度不变，故C错误；D、燃烧时放出的热量不仅仅跟燃料的热值有关，跟燃料的多少及燃烧情况等都有关系；所以，燃料的热值越大，燃烧时放出的热量不一定越多，故D错误。故选：A。5．【解答】解：（1）闪电是云层的放电现象，云层在运动过程中与空气摩擦失去电子，云层带正电，摩擦起电，是电荷的转移，故ABC错误；（2）云层带正电荷，避雷针工作时尖端放电，负电荷从大地定向移动到云层，因此电流的方向是从云层流向大地，故D正确。故选：D。6．【解答】解：A、由实物图可知，灯泡与电动机并联，一个开关控制干路，一个开关控制电动机支路。故A符合实物图；B、两开关分别控制两支路，与实物图不相符；C、两开关都控制干路，与实物图不相符；D、一个开关控制干路，一个开关控制灯泡支路，与实物图不相符。故选：A。7．【解答】解：由图可知：灯泡L1、L2串联；根据串联电路的电流特点可知，通过L1、L2的电流相等，即I1：I2＝1：1；故BD错误；根据I＝可得它们两端的电压之比：U1：U2＝I1R1：I2R2＝R1：R2＝10Ω：20Ω＝1：2，故A错误，C正确。故选：C。8．【解答】解：由电路图可知，定值电阻R和滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以，由I＝可得，滑动变阻器两端的电压：U滑＝U﹣IR，由表达式可知，电压表的示数U滑与电流表的示数I是一次函数，且电压表的示数随电流表的示数增大而减小，故BCD错误；故选：A。9．【解答】解：A、由图可知，该电路为串联电路，电表与滑动变阻器并联，所以该电表为电压表，即压力表实际上是一个电压表，故A错误；BCD、当金属片受到的压力增大时，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小；根据U＝IR可知，R两端的电压变小，根据串联电路的电压关系可知，滑动变阻器两端的电压变大，即电压表示数变大；同理可知，当金属片受到的压力变小时，电路中的电流变大，故BD错误、C正确。故选：C。10．【解答】解：由电路图可知，R1与R2并联，电流表A1测R2支路的电流，电流表A2测干路电流，电压表测电源的电压。因电源电压保持不变，所以，滑片移动时，电压表的示数不变，故C错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，将滑动变阻器的滑片P向左移动，接入电路中的电阻变大，由I＝可知，通过R2的电流变小，即电流表A1的示数变小，故B错误、D正确；因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小，故A错误。故选：D。11．【解答】解：A、使用测电笔时，测电笔前端的金属探头和带电体相连接，不能用手去接触，否则会造成人身触电事故，但手要接触笔尾金属体，故A正确；B、手机在开机状态下充电时，此时辐射非常大或有爆炸的危险所以充电时不要接打电话，故B正确；C、三线插头中间较长的脚应与用电器的金属外壳相连，防止发生触电事故，不能折弯；故C错误；D、家用电器失火时，先切断电源，后灭火，故D正确；故选：C。12．【解答】解：发电机的工作原理是电磁感应现象。A、电磁起重机是利用电磁铁工作的，其原理是电流的磁效应，故A不符合题意；B、扬声器把电信号转化为声信号，利用通电导体在磁场中受到力的作用的原理，故B不符合题意；C、话筒是利用在闭合电路的一部分导体磁场中做切割磁感线运动而产生交变电流的原理（即电磁感应现象）制成的，故C符合题意；D、司南是天然的磁体，由于受地磁场的影响，磁体具有指南北的性质，故D不符合题意。故选：C。13．【解答】解：A．物体的内能与物体的质量、温度和状态有关，与物体的运动速度无关，故A错误；B．由q＝可知，比较热值时，要同时考虑燃料完全燃烧放出的热量、燃料的质量，不同燃料燃烧时，放出热量越多的热值不一定越大，故B错误；C．质量相同、初温相同的水和煤油，放出相同的热量；因为水的比热容较大，所以水的温度变化小，煤油的温度变化大，故煤油的末温比水的末温降低得多，故C正确；D．热传递过程中，热量由高温物体传向低温物体，故D正确。故选：CD。14．【解答】解：电饭煲工作时把电能转化为内能，是利用电流的热效应工作的，故A正确；B、由表格数据可知，电饭煲中挡时的功率为1200W，低挡时的功率为500W，且电饭煲正常工作时的电压不变，由P＝可得，电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时小，故B错误；B、C、由P＝可得，电饭煲在高挡正常工作10min，消耗的电能W＝P高t＝1800W×10×60s＝1.08×106J，故C正确；D、在高挡正常工作10min，电饭煲消耗的电能W＝1.08×106J＝0.3kW•h，由图知，电能表原来的示数为7325.6kW•h，则电能表示数将变成7325.6kW•h+0.3kW•h＝7325.9kW•h，故D错误。故选：ACD。15．【解答】解：A、由图象B知，当电压为6V时通过定值电阻的电流为1.0A，由I＝可得，定值电阻B的阻值RB＝＝＝6Ω，故A正确；B、A与B串联时，通过它们的电流相等，由图象知，当通过它们的电流为0.5A时，UA＝6V，UB＝3V，且它们的电压之和等于9V，符合题意，UA＝U额＝6V，所以A能正常发光，故B正确；C、将A，B并联接在6V电源两端时，UA＝UB＝6V，由图象知，此时IA＝0.5A，IB＝1A，所以干路电流I＝IA+IB＝0.5A+1A＝1.5A，10s内电路消耗的电能：W＝UIt＝6V×1.5A×10s＝90J，故C错误；D、A与滑动变阻器串联时的电流相等，且A与滑动变阻器功率相等，由P＝UI可知UA＝U滑，而UA+U滑＝6V，所以UA＝3V，由图象知，此时通过A的电流为0.3A，所以P滑＝PA＝UAIA＝3V×0.3A＝0.9W，故D正确。故选：ABD。二、填空题（每空1分，共6分）16．【解答】解：由Q放＝mq可知，干木柴的热值：q＝＝＝1.2×107J/kg；燃料的热值是燃料本身的特性，只与燃料的种类有关，与燃料的质量无关，所以干木柴用掉一半后，剩余干木柴的热值不变。故答案为：1.2×107；不变。17．【解答】解：灯泡正常发光时的电压UL＝6V，功率PL＝3W，因串联电路中总电压等于各分电压之和，所以，灯泡正常发光时，串联电阻两端的电压：UR＝U﹣UL＝9V﹣6V＝3V，因串联电路中各处的电流相等，所以，由P＝UI可得，电路中的电流：I＝＝＝0.5A，由I＝可得，串联电阻的阻值：R＝＝＝6Ω；该电阻在10秒内产生的热量：QR＝I2Rt＝（0.5A）2×6Ω×10s＝15J。故答案为：6；15。18．【解答】解：纯水是绝缘体，但生活中的水都含有一些导电的粒子，是导体，所以湿物体一般为导体；插座内流入水后，因为水是导体，使火线和零线不经用电器而连接在一起，发生了短路，导致空气开关跳闸；故答案为：导体，短。三、作图实验探究题（本题共4个小题，19题4分，20题7分，21题8分，22题719．【解答】解：由题意可知，电灯只在无光且有声音时才亮，则声控开关和光控开关串联共同控制电灯，且开关要接在火线上；图中为螺丝口灯泡，根据安全用电的要求，开关应与灯泡顶端的金属点相连，零线直接接到灯泡的螺旋套上，如下图所示：20．【解答】解：从图可知，小磁针的右端是S极，左端为N极；由于同名磁极相互排斥，异名磁极相互吸引，可知通电螺线管的右端是N极，左端是S极。根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的右端为正极，左端是负极。如图所示：在磁体的外部，磁感线都是从磁体的N极出来回到S极，所以磁感线方向都向左。21．【解答】解：（1）为方便比较不同物质吸热的情况，根据比较吸热能力的方法，要控制不同物质的质量相同，故分别装入烧杯的色拉油和水的质量和初温相等。（2）根据转换法，选用相同的酒精灯，是为了使单位时间内色拉油和水吸热的热量相同。不断搅拌的目的是使色拉油和水受热均匀。（3）加热过程中，石棉网和烧杯会吸收热量，所以开始部分不是直线；为了减少这种影响，可以将装置先预热或者加热一会儿后再计时。（4）根据上表实验数据可知，当色拉油和水加热相同的时间，水升温慢，若使色拉油和水升高相同温度，故色拉油需要的时间短，水加热时间长；由转换法，水需要吸收的热量更多。故答案为：（1）质量；（2）吸收的热量；受热均匀；（3）烧杯（或石棉网）；将装置先预热或者加热一会儿后再计时；（4）色拉油；水。22．【解答】解：（1）电源电压为3V，故电压表选用小量程与电阻并联，如下所示：；（2）在按电路图连接实物时，为了保护电路，开关必须处于断开状态；滑动变阻器的滑片要处于阻值最大处，即要移到A端；（3）乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了；（4）由图丙所示图象可知：通过电阻的电流与电阻值的乘积为：U＝IR＝0.5A×5Ω＝0.25A×10Ω＝﹣﹣﹣﹣﹣＝2.5V保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比；（5）在探究导体的电流跟电阻的关系时，需要保持电阻两端的电压2.5V不变，当小明用10Ω的电阻替换5Ω的电阻时，闭合开关发现电压表的示数变大，为保持电阻两端的电压不变，应增加变阻器分得的电压，根据分压原理可知，应增大变阻器连入电路中的电阻，他应该将滑动变阻器的滑片向A端移动，使电压表示数为2.5V；（6）当用15Ω的电阻继续实验时，即使将“10Ω 2A”的变阻器变阻器的全部电阻10Ω连入电路，由欧姆定律，此时电路中的电流为：I＝＝＝0.18A，电压表的最小示数U小＝IR＝0.18A×15Ω＝2.7V＞2.5V，所以，他发现无论怎样移动滑动变驵器的滑片，都无法使电压表的示数达到实验要求的值，则小明选用的滑动变阻器的规格是“10Ω 2A”即选用甲滑动变阻器。故答案为：（1）见解析；（2）断开；A；（3）R断路；（4）在电压不变时，电流与电阻成反比；（5）A；2.5；（6）“10Ω 2A”。23．【解答】解：（1）由电路图知，电流表应该串联在电路中，滑动变阻器应一上一下串联入电路中，由此将电路连接完整，实物图如图所示：（2）为使测量结果准确，测量之前电流表指针必须指在零刻度线处；电流表未接入电路时，电流表指针偏向零刻度线的左侧，这是电流表使用前没有将指针调到零刻度线处造成的；（3）由图可知，此时电压表为小量程，此时的示数为2.1V；（4）由（3）可知小灯泡两端电压2.1V小于小灯泡的额定电压2.5V，为使小灯泡正常发光，应增大小灯泡两端分得的电压，减小变阻器分得的电压，由串联电路的分压原理知，滑片应向左移动直到电压表示数为2.5V为止，在移动的过程中到小灯泡变得更亮；（5）原实验中，灯与变阻器串联，电压表测灯的电压，若在实验中小灯泡的灯丝突然被烧断，则电压表串联在电路中与电源连通，电压表测电源电压，由串联电路电压的规律，则电压表的示数变大；（6）①由图丙可知，当小灯泡两端的电压U＝2.5V时，I＝0.2A，所以小灯泡正常发光时的电阻R＝＝＝12.5Ω；②根据所测得数据绘制了小灯泡的I﹣U 图象，如图丙所示，根据图象可知电流与电压并不成正比，原因是灯丝的电阻随温度升高而增大。故答案为：（1）如上图所示；（2）电流表使用前没有将指针调到零刻度线处；（3）2.1；（4）左；更亮；（5）变大；（6）①12.5；②灯丝的电阻随温度升高而增大。四、综合应用题（本题共2个小题，23题8分，24题12分，共20分。解答时应写出必要的文字说明、公式和演算步骤，只写出最后答案的不能得分。有数值计算的题目，24．【解答】解：（1）完全燃烧1.4×10﹣2m3天然气放出的热量：Q放＝Vq＝1.4×10﹣2m3×3.8×107J/m3＝5.32×105J；（2）由η＝可得，水吸收的热量：Q吸＝ηQ放＝60%×5.32×105J＝3.192×105J；由Q吸＝cmΔt可得，水升高的温度：Δt＝＝＝20℃，则水的末温度为：t＝t0+Δt＝25℃+20℃＝45℃。答：（1）天然气放出的热量为5.32×105J；（2）这些天然气可将初温为25℃的水加热到45℃。25．【解答】解：（1）由表中数据可知，电饭煲在“蒸煮”状态下正常工作时功率为1210W，由P＝UI可得，在“蒸煮”状态下正常工作时的电流：I＝＝＝5.5A；（2）由电路图知，当两开关都闭合时，只有R1接入电路中，电阻较小，由P＝可知，功率较大，为蒸煮状态，由表中数据知，蒸煮状态时功率为1210W，由P＝可得，R1的电阻：R1＝＝＝40Ω，由电路图知，只闭合S2时两电阻串联，电路中电阻较大，由P＝可知，功率较小，为保温状态，由P＝可得两电阻串联的总电阻：R＝＝＝550Ω；所以电阻R2的阻值：R2＝R﹣R1＝550Ω﹣40Ω＝510Ω；（3）3000r/kW•h表示电路中用电器每消耗1kW•h电能，电能表的转盘转过3000转，只让电饭煲在“蒸煮”状态下工作，转盘在1min内转了50转，消耗的电能为：W＝＝×3.6×106J＝6×104J；电饭煲在“蒸煮”状态下的实际功率为：P实＝＝＝1000W，由P＝可得，实际电压：U实＝＝＝200V。答：（1）电饭煲在“蒸煮”状态下正常工作时，通过电饭煲的电流为5.5A；（2）电阻R2的阻值为510Ω；（3）家庭电路的实际电压为200V。额定电压220V频率50Hz额定功率高挡1800W中挡1200W低挡500W加热时间/min温度/℃00.51.01.52.02.53.03.54.0色拉油20.020.320.721.523.025.027.029.031.0水20.020.220.521.022.023.024.025.026.0额定电压220V额定蒸煮功率1210W额定保温功率88W频率50Hz容积5L
