备考2023中考物理第一轮复习（人教）：电与磁附解析

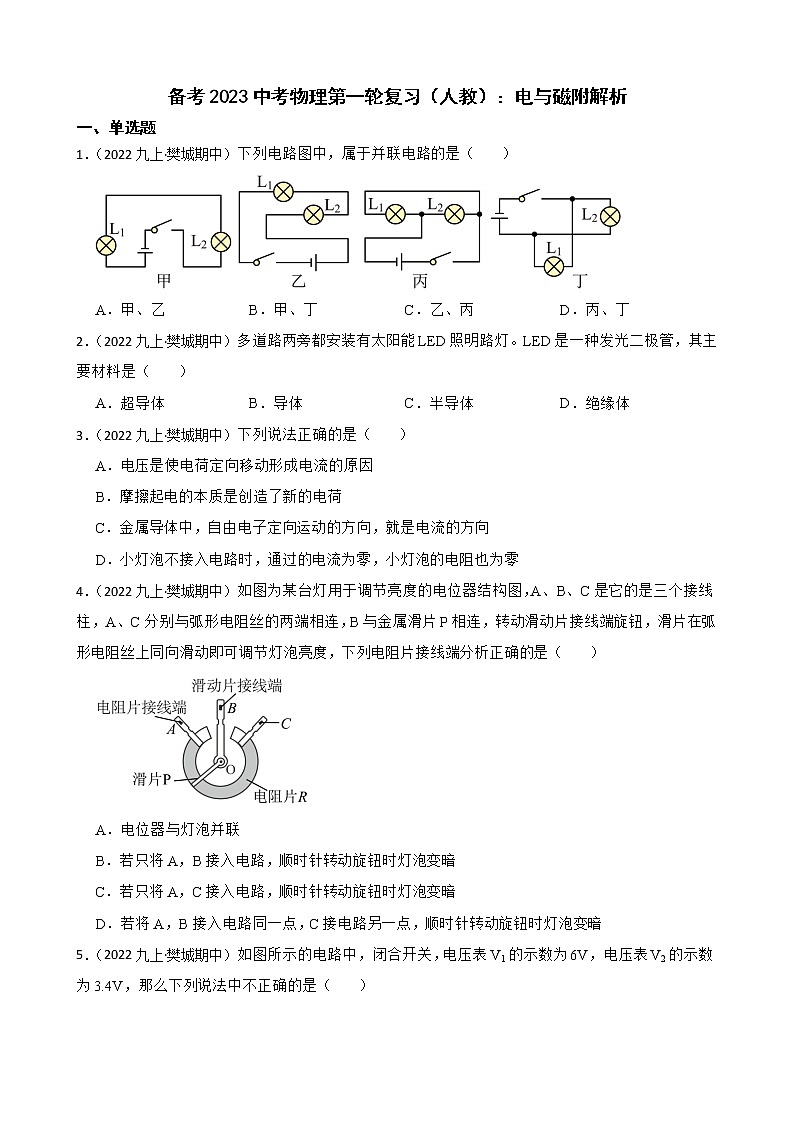

一、单选题
1．（2022九上·樊城期中）下列电路图中，属于并联电路的是（　　）

A．甲、乙 B．甲、丁 C．乙、丙 D．丙、丁
2．（2022九上·樊城期中）多道路两旁都安装有太阳能LED照明路灯。LED是一种发光二极管，其主要材料是（　　）
A．超导体 B．导体 C．半导体 D．绝缘体
3．（2022九上·樊城期中）下列说法正确的是（　　）
A．电压是使电荷定向移动形成电流的原因
B．摩擦起电的本质是创造了新的电荷
C．金属导体中，自由电子定向运动的方向，就是电流的方向
D．小灯泡不接入电路时，通过的电流为零，小灯泡的电阻也为零
4．（2022九上·樊城期中）如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动滑动片接线端旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列电阻片接线端分析正确的是（　　）

A．电位器与灯泡并联
B．若只将A，B接入电路，顺时针转动旋钮时灯泡变暗
C．若只将A，C接入电路，顺时针转动旋钮时灯泡变暗
D．若将A，B接入电路同一点，C接电路另一点，顺时针转动旋钮时灯泡变暗

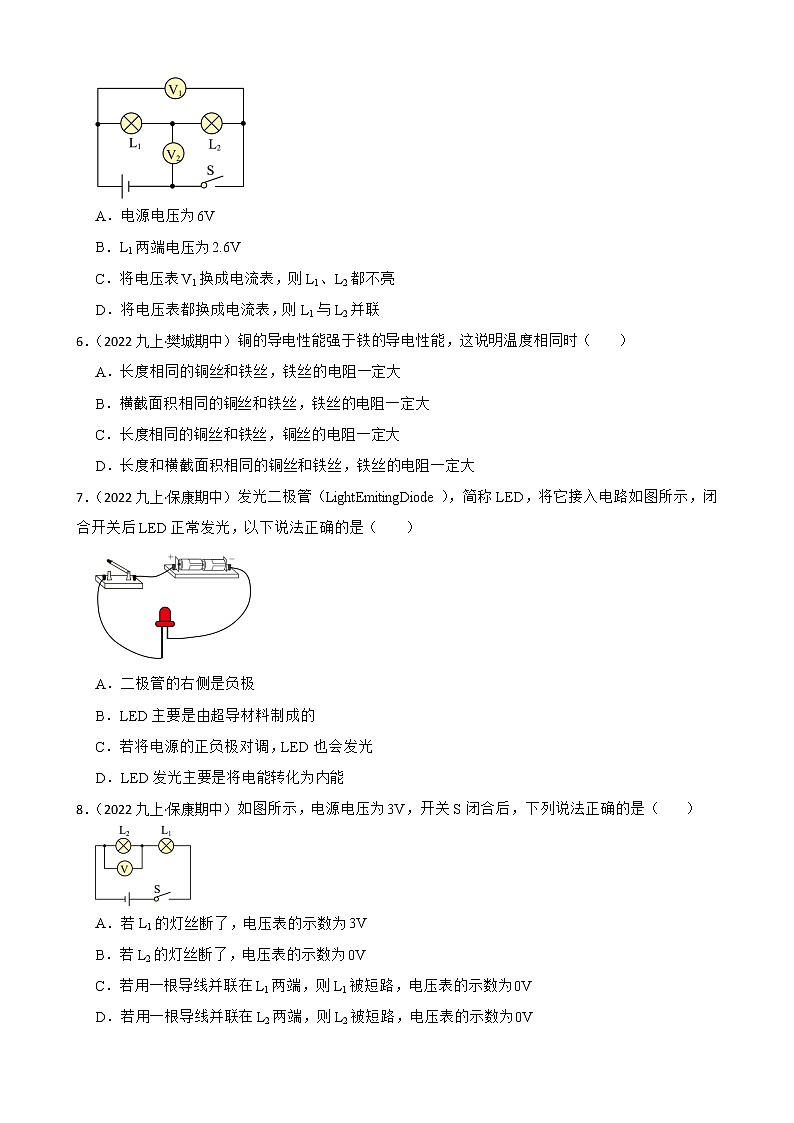

5．（2022九上·樊城期中）如图所示的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V，那么下列说法中不正确的是（　　）

A．电源电压为6V
B．L1两端电压为2.6V
C．将电压表V1换成电流表，则L1、L2都不亮
D．将电压表都换成电流表，则L1与L2并联
6．（2022九上·樊城期中）铜的导电性能强于铁的导电性能，这说明温度相同时（　　）
A．长度相同的铜丝和铁丝，铁丝的电阻一定大
B．横截面积相同的铜丝和铁丝，铁丝的电阻一定大
C．长度相同的铜丝和铁丝，铜丝的电阻一定大
D．长度和横截面积相同的铜丝和铁丝，铁丝的电阻一定大
7．（2022九上·保康期中）发光二极管（LightEmitingDiode），简称LED，将它接入电路如图所示，闭合开关后LED正常发光，以下说法正确的是（　　）

A．二极管的右侧是负极
B．LED主要是由超导材料制成的
C．若将电源的正负极对调，LED也会发光
D．LED发光主要是将电能转化为内能
8．（2022九上·保康期中）如图所示，电源电压为3V，开关S闭合后，下列说法正确的是（　　）

A．若L1的灯丝断了，电压表的示数为3V
B．若L2的灯丝断了，电压表的示数为0V
C．若用一根导线并联在L1两端，则L1被短路，电压表的示数为0V
D．若用一根导线并联在L2两端，则L2被短路，电压表的示数为0V

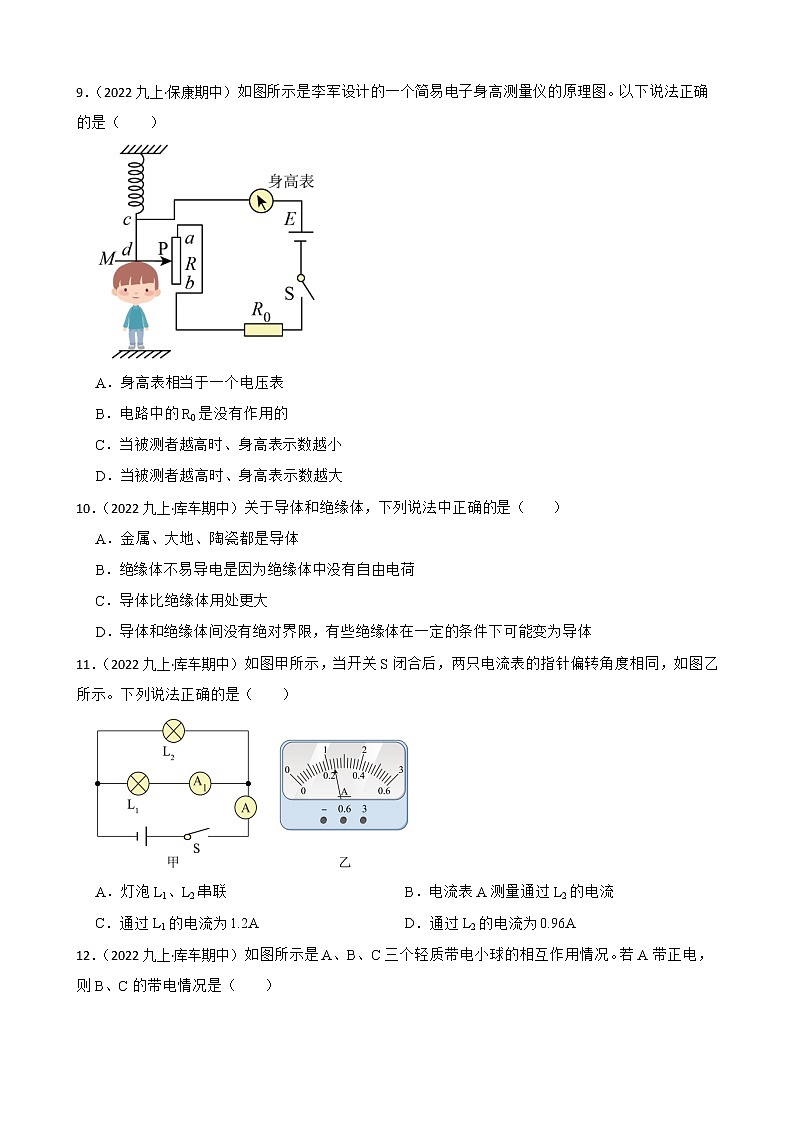

9．（2022九上·保康期中）如图所示是李军设计的一个简易电子身高测量仪的原理图。以下说法正确的是（　　）

A．身高表相当于一个电压表
B．电路中的R0是没有作用的
C．当被测者越高时、身高表示数越小
D．当被测者越高时、身高表示数越大
10．（2022九上·库车期中）关于导体和绝缘体，下列说法中正确的是（　　）
A．金属、大地、陶瓷都是导体
B．绝缘体不易导电是因为绝缘体中没有自由电荷
C．导体比绝缘体用处更大
D．导体和绝缘体间没有绝对界限，有些绝缘体在一定的条件下可能变为导体
11．（2022九上·库车期中）如图甲所示，当开关S闭合后，两只电流表的指针偏转角度相同，如图乙所示。下列说法正确的是（　　）

A．灯泡L1、L2串联 B．电流表A测量通过L2的电流
C．通过L1的电流为1.2A D．通过L2的电流为0.96A
12．（2022九上·库车期中）如图所示是A、B、C三个轻质带电小球的相互作用情况。若A带正电，则B、C的带电情况是（　　）

A．BC都带正电 B．BC都带负电
C．B带正电，C带负电 D．B带负电，C带正电
13．（2022九上·河西期中）如图所示为一种新型“水温感应龙头”，自带水流发电电源。当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水的人。图中的电路设计能实现该功能的是（　　）

A． B．
C． D．
14．（2022九上·河西期中）如图，当滑动变阻器的滑片P向左移动时，接入电路中的电阻变大。选择的接线柱是（　　）

A．B和C B．A和B C．C和D D．A和D
15．（2022九上·江油期中）为实验室制作一个电铃电路，现有器材：一只12 V的电源、一个“6 V　1 A”的电铃、若干导线，要使电路中的电铃正常工作，至少还需要(　　)
A．串联一只6 Ω的电阻 B．串联一只12 Ω的电阻
C．并联一只6 Ω的电阻 D．并联一只12 Ω的电阻
二、填空题
16．（2022九上·樊城期中）给手机充电时，手机电池相当于　 　；此时手机电池是将电能转化成　 　能。
17．（2022九上·樊城期中）丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦的过程中　 　电子．若把它与不带电的验电器金属球接触，会发现验电器金属箔片张开，如图所示，原因是　 　．

18．（2022九上·樊城期中）物理学上把　 　定向移动的方向规定为电流的方向，金属导体中自由电子定向移动的方向与电流的方向相　 　．
19．（2022九上·樊城期中）滑动变阻器是靠改变接入电路中电阻丝的　 　来改变电阻，从而改变电路中　 　，一个滑动变阻器上标有“30Ω，2A”的字样，其中“30Ω”表示　 　，“2A”表示　 　．
20．（2022九上·保康期中）家庭电路里的电视机、电冰箱、电灯等用电器的连接方式是　 　联；用丝绸摩擦过的玻璃棒与橡胶棒摩擦过的毛皮相互靠近，会相互　 　。
21．（2022九上·保康期中）如图所示的电路，当开关S闭合时，电流表A示数如图甲所示，电流表A1示数如图乙所示，则流过电阻R1和R2的电流分别为　 　A和　 　A。

22．（2022九上·保康期中）当某导体两端的电压为3V时，通过导体的电流为0.3A，导体电阻为　 　Ω，如果导体两端电压变为6V，那么导体中的电流为　 　A，电阻为　 　Ω。如果电压降为0V，导体的电阻为　 　Ω。
23．（2022九上·保康期中）如图所示，使L1和L2两个灯泡并联，a、b、c三个电流表或电压表的示数依次为1.5，1.2，2.5，则电灯L1两端的电压为　 　V，L1中的电流为　 　A，C表为　 　表。

24．（2022九上·保康期中）一串节日里的小彩灯20只一组串联，接在家庭照明电路中，若电源插头处电流为100mA，每盏灯中流过的电流是　 　A，则每盏灯两端的电压是　 　V.
25．（2022九上·和静期中）导体中电荷的　 　移动形成电流，物理学中规定　 　电荷定向移动的方向为电流的方向，电源接入电路时，电流是从电源的正极经过用电器流向　 　极。
三、作图题
26．（2022九上·樊城期中）在图所示的电路的○里填入适当的电表符号，使之成为正确的电路。

27．（2022九上·保康期中）根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉，干路中电流大小约为2A左右）。

28．（2022九上·高青期中）为探究并联电路中电流的特点（或规律），小明同学设计了如图1所示的电路，干路中的电流约为1.2A，支路L1中的电流约为0.5A，请你帮他把图2的实物用笔画线代替导线连接起来。

四、实验探究题
29．（2022九上·樊城期中）图是“探究串联电路电流特点”的实验电路图。

（1）实验中，应该选择多个规格 　 　（选填“相同”或“不相同”）的小灯泡；连接好最后一根导线时，发现小灯泡都亮了，出现这种情况的原因是　 　；
（2）为防止损坏电流表，在不能事先估计电流大小的情况下，应先进行 　 　，以便正确选择电流表量程；
（3）如表中是某同学在实验中测得的一组数据，在表格所记录的数据中，有一个数据是明显错误的，造成错误的原因是 　 　；
电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5
（4）为了得出更普遍的规律，接下来的操作是 　 　；
（5）串联电路中电流的规律是 　 　。（用文字描述）
30．（2022九上·保康期中）在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证，实验中使用4根电阻丝

编号
材料
长度/m
横截面积/mm2
电流大小/A
A
锰铜合金
0.5
0.8
0.4
B
镍铬合金
0.5
0.8
0.32
C
镍铬合金
0.5
0.4
0.16
D
镍铬合金
1
0.4
0.08
（1）实验中电流表的示数越大，说明电阻丝的电阻越　 　；
（2）分别将C、D两根合金丝接入电路，可初步探究出的结论是：　 　；
（3）分别将　 　（填编号）两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大；
（4）若依次把A、B两根合金丝接入电路，闭合开关记录电流表的示数，分析比较这两根合金丝的电阻大小跟　 　的关系；
（5）将合金丝D对折后接入电路中，发现电流表的示数与将合金丝D全部接入电路时变大，由此得出结论：导体的横截面积越大电阻越小，是否正确？　 　（选填“正确”或“错误”），理由是：　 　。
31．（2022九上·保康期中）如图所示是“探究电流的大小与哪些因素有关”的实验。

实验序号
1
2
3
4
电阻R/Ω
5
10
15
20
电流I/A
0.6
0.3
0.2
0.15
（1）图中有一个根导线连接错误，请在图中的错误导线上打“×”，改正并画出电路图；
（2）实验开始时，滑动变阻器的滑片应放在　 　（左或右）端，此时滑动变阻器的作用是　 　。在探究通过导体的电流与导体两端电压关系时，应保持　 　不变，此时滑动变阻器的作用是　 　；在探究通过导体的电流与导体电阻关系时，应保持　 　不变；
（3）改好电路后，闭合开关，发现电流表示数为零，电压表示数接近电源电压，其原因可能是　 　；
（4）在探究通过导体的电流与导体电阻关系时，得到实验数据记录如上表。根据表中的实验数据，可得出的结论是：　 　。
五、计算题
32．（2022九上·保康期中）在如图所示的电路中，电源电压不变，R2为0～50Ω的变阻器，合上开关后，电压表示数为6V，电流表A的示数为2A，A1的示数为0.5A，求：

（1）电阻R1的阻值；
（2）变阻器R2接入的阻值；
（3）如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的最小阻值Rmin为多少?




33．（2022九上·河西期中）如图1所示，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P由一端移动到另一端时，电路中的电流与变阻器R2两端电压的关系图像如图2所示。求：

（1）电源电压及R1的阻值；
（2）在图2中画出滑片P由一端移动到另一端时，电路中的电流与R1两端电压的关系图像。（标出图像两端点的横、纵坐标）
六、简答题




34．（2022九上·铁东期中）某款电动剃须刀，开关闭合后，指示灯（LED发光二极管）亮的同时电动机开始工作。二极管主要是由什么材料制成；它在发光时能量转化情况是什么？将电池的正负极对掉后，闭合开关，指示灯不亮，电动机为什么仍然工作。请运用所学物理知识回答问题。








七、综合题
35．（2022九上·江油期中）市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售，矿泉水中含有人体所需的多种矿物质，导电能力较强，纯净水是用自来水经过多层过滤后得到的饮用水，矿物质较少，导电能力较差。小梦选取了两根等长，等粗的玻璃管P、Q，在P、Q管内分别装满优质的矿泉水和待测的“矿泉水”，并将P、Q管接入如图所示的电路中进行实验，请回答下列问题：

（1）实验中，将开关从1拨到2时，若观察到　 　示数　 　（选填“变大”、“变小”或“不变”），则Q内是纯净水；
（2）若想继续探究导体电阻的大小与导体长度的关系，应在　 　相同，长度不同的两根玻璃管内装满　 　（选填“同种”或“不同种”）水，接入图中电路中。
36．（2022九上·张店期中）学完静电现象后，小乐做了如下实验：
（1）将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图（1）所示的现象，这是因为塑料丝带了　 　电荷（选填“同种”或“异种”），这种使塑料丝带电的方法称为摩擦起电。
（2）将三个轻质带电小球悬挂起来，相互作用情况如图（2）所示，已知a球带正电，则c球带　 　；用毛皮摩擦过的橡胶棒靠近b球，二者将互相　 　。橡胶棒属于　 　（选填“导体”、“半导体”或“绝缘体”）。


答案解析部分
1．【答案】D
【解析】【解答】电路元件逐个顺次串接在一起，然后再接入电路中，这种连接方式叫串联电路，电路元件并列的连在一起，然后再接入电路中，这种连接方式叫并联电路，由图可知甲乙为串联电路，丙丁为并联电路，ABC不符合题意，D符合题意。
故答案为：D。

【分析】各用电器并列连接，是并联电路。
2．【答案】C
【解析】【解答】制作发光二极管的主要材料是半导体，它在通电的时候不需要加热灯丝就可以直接发光，从而提高电能转化为光能的效率。ABD不符合题意，C符合题意。
故答案为：C。

【分析】LED灯是半导体材料做成的。
3．【答案】A
【解析】【解答】A．电压的作用是形成电流，即电压使电荷发生定向移动，A符合题意；
B．摩擦起电是电荷的转移，从一个物体移动到另一个物体，电荷没有减少，也没有增加，B不符合题意；
C．正电荷定向移动的方向规定为电流方向，所以金属导体中自由电子定向移动方向与电流方向相反，C不符合题意；
D．电阻是导体的属性，与电流的有无无关，所以没有电流时，小灯泡的电阻也不为0，D不符合题意。
故答案为：A。

【分析】电压是形成电流的原因；摩擦起电实现电子的转移使物体带电；电流方向和负电荷的定向移动方向相反；电阻是导体的特性，和电流无关。
4．【答案】D
【解析】【解答】A．电位器改变灯泡的亮度时，电位器应与灯泡串联在电路中，A不符合题意；
B．若只将A、B接入电路，则滑片左边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电流变大，灯泡变亮，B不符合题意；
C．若只将A、C接入电路，则电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，C不符合题意；
D．若将A、B接入电路同一点，C接入电路的另一点时，导线把滑动变阻器的左半段短路，滑片右边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变大，通过灯泡的电流变小，灯泡变暗，D符合题意。
故答案为：D。

【分析】电位器和所控制的用电器串联，当接入电路中电阻的长度改变，电阻改变，接入电路中的电阻越长，电阻越大。
5．【答案】D
【解析】【解答】A．闭合开关，灯L1、L2串联，电压表V1测电源电压，电压表V2测量灯L2的两端电压，由题意知，电压表V1的示数为6V，则电源电压为U=6V。A正确，不符合题意；
B．电压表V2的示数为3.4V，则灯L2的两端电压为U2=3.4V，根据串联电路的电压规律可得，L1的两端电压为U1=U-U2=6V-3.4V=2.6V，B正确，不符合题意；
C．将电压表V1换成电流表，相当于一根导线接在电源的两端，灯泡被短路，因此两灯不亮，C正确，不符合题意；
D．将电压表都换成电流表，相当于一根导线接在电源的两端，电源短路，D不正确，符合题意。
故答案为：D。

【分析】在串联电路总，总电压等于各用电器分压之和；各用电器并列连接是并联电路。
6．【答案】D
【解析】【解答】AC．长度相同的铜丝和铁丝，由于不知道它们的横截面积大小关系，所以不能判断它们电阻的大小关系，AC不符合题意；
B．横截面积相同的铜丝和铁丝，由于不知道它们的长度大小关系，所以不能判断它们电阻的大小关系，B不符合题意；
D．铜的导电性能强于铁的导电性能，这说明温度相同时，长度和横截面积相同的铜丝和铁丝，铁丝的电阻一定大于铜丝的电阻，D符合题意。
故答案为：D。

【分析】导体的电阻和导体的材料、长度、横截面积和温度有关。
7．【答案】A
【解析】【解答】A．因为半导体具有单向导电性，由图可知，电源左端接的是二极管的正极（较长一端），所以二极管的右侧是负极，A符合题意；
B．LED由半导体材料制成，而不是超导材料，B不符合题意；
C．因为半导体二极管具有单向导电性，所以把电源正负极对调，LED不会发光，C不符合题意；
D．LED灯发光时几乎不热，主要将电能转化为光能，而不是内能，D不符合题意。
故答案为：A。

【分析】发光二极管是半导体材料，具有单向导电性；LED灯发光，将电能转化为光能。
8．【答案】D
【解析】【解答】如图，L1和L2是串联的，电压表测量L2的两端的电压。
A．若L1的灯丝断了，整个电路是断路，所以电压表没有示数，即电压表示数为零，A不符合题意；
B．若L2的灯丝断了，电压表串联在电路中，电压表测量电源电压，电压表示数为电源电压，即电压表示数为3V，B不符合题意；
C．若用一根导线并联在L1两端，则L1被短路，只有L2接在电源上，L2两端的电压等于电源电压，所以电压表示数为3V，C不符合题意；
D．若用一根导线并联在L2两端，则L2被短路，电压表同时也被短路，所以电压表示数为零，D符合题意。
故答案为：D。

【分析】在串联电路中，电压表测量部分分压，若电压表示数接近电源电压，电压表测量的位置断路；导线和用电器并联，用电器短路，不分压。
9．【答案】D
【解析】【解答】A．身高表与滑动变阻器串联，应为电流表，A不符合题意；
B．当人的身高越高时，滑片向上移动，变阻器连入电路的电阻越小，电路中的总电阻越小，如果没有电阻R0，会造成电路中电流过大，烧坏电表，因此电路中的R0具有保护电路的作用，B不符合题意；
CD．当被测者越高时，滑片向上移动，R的阻值变小，电路的总电阻变小，根据 I=UR 可知电路的电流变大，身高表示数越大，C不符合题意，D符合题意。
故答案为：D。

【分析】在串联电路中，电阻减小，电流变大。
10．【答案】D
【解析】【解答】A．金属、大地是导体，陶瓷是绝缘体，A不符合题意；
B．绝缘体不易导电是因为绝缘体内部几乎没有自由电荷，B不符合题意；
C．导体是有用的，绝缘体也是有用的，C不符合题意；
D．导体和绝缘体间没有绝对的界限，有些绝缘体在一定条件下可以变为导体，如玻璃在常温下是绝缘体，在红炽状态下是导体，D符合题意。
故答案为：D。

【分析】不容易导电是绝缘体，容易导电的是导体，导体中有大量的自由电子。
11．【答案】D
【解析】【解答】由电路图可知，开关S闭合后，两灯泡并联，电流表A测量干路电流，电流表A1测L1支路电流。因并联电路中，干路电流等于各支路电流之和，且两电流表指针偏转的角度相同，所以电流表A使用的是0~3A量程，分度值为0.1A，示数为1.2A，即干路电流I＝1.2A；电流表A1使用的是0~0.6A量程，分度值为0.02A，示数为0.24A，即通过灯泡L1的电流I1＝0.24A，则通过灯泡L2的电流I2＝I-I1＝1.2A-0.24A＝0.96A
ABC不符合题意，D符合题意。
故答案为：D。

【分析】在并联电路中，干路电流等于各支路电流之和；根据电流表的位置选择量程，结合指针的位置，测量电流。
12．【答案】C
【解析】【解答】A小球带正电，由图示知A、B两小球相互排斥，则B也带正电，因为同种电荷相互排斥；而C与A、B都靠近，那么C带负电，因为异种电荷相互吸引。ABD不符合题意，C符合题意。
故答案为：C。

【分析】带电体间同种电荷相互排斥，异种电荷相互吸引。
13．【答案】D
【解析】【解答】由题意可知，当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流，说明感应开关S1只控制绿灯，因此感应开关S1与绿灯串联；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，说明感应开关S2只控制红灯，因此感应开关S2与红灯串联；因为绿灯和红灯工作时互不影响、独立工作，所以绿灯与红灯并联，ABC不符合题意，D符合题意。
故答案为：D。

【分析】各用电器互不影响，是并联电路，用电器可以独立工作。
14．【答案】A
【解析】【解答】滑动变阻器的正确接线方法应该“一上一下”；当滑片P向左移动时，接入电路的阻值变大，说明接入电路的电阻丝变长，根据图示可知滑片右侧的电阻丝应接入电路，所以应该是右下角的接线柱与上方任一接线柱的组合，即应接BC或BD，BCD不符合题意，A符合题意。
故答案为：A。

【分析】滑动变阻器连接时，接线柱一上一下，滑片远离下面的接线柱电阻变大。
15．【答案】A
【解析】【解答】因为电源的电压是12 V，而电铃正常工作时的电压U电铃 =6V，电流I=1A，要使电铃正常工作应串联一个电阻分压，CD不符合题意；串联电路中总电压等于各分电压之和，所以串联电阻两端的电压：UR =U-U电铃 =12V-6V=6V，串联电路中各处的电流相等，由I=U/R可得，串联电阻的阻值：R=UR/I=6V/1A=6Ω，A符合题意．
故答案为：A

【分析】根据串联电路电压规律，计算分压，利用电压和电流的比值， 计算电阻。
16．【答案】用电器；化学
【解析】【解答】给手机充电时，手机电池消耗电能，所以相当于用电器。给手机电池充电时消耗电能，变成了手机电池的化学能，故是将电能转化为化学能的过程。
【分析】对电池充电时，电池是用电器，将电能转化为化学能。
17．【答案】失去；同种电荷相互排斥
【解析】【解答】玻璃棒带正电是由于玻璃棒失去了电子，丝绸得到了电子会带负电；带正电的玻璃棒与不带电的验电器金属球接触时，验电器上的电子会转移到玻璃棒上，使得验电器金属箔片由于失去电而带上正电，两片金属箔片都带有同样的正电，所以根据同种电荷相互排斥可知，验电器金属箔片会张开．
【分析】丝绸和玻璃棒摩擦时，玻璃棒失去电子带正电；验电器的工作原理是同种电荷相互排斥。
18．【答案】正电荷；反
【解析】【解答】物理学上把正电荷定向移动的方向规定为电流的方向，金属导体中的自由电子带负电，电流方向与电子定向移动的方向相反。
【分析】正电荷的定向移动方向为电流的方向；电流方向和负电荷的定向移动方向相反。
19．【答案】长度；电流；滑动变阻器的最大阻值是30Ω；滑动变阻器允许通过的最大电流是2A
【解析】【解答】滑动变阻器是通过改变接入电路电阻丝的长度，来改变电路中电阻的大小，从而起到改变电流的目的．“30Ω，2A”，其中“30Ω”的含义是滑动变阻器的最大阻值是30Ω．“2A”的含义是滑动变阻器允许通过的最大电流是2A．故答案为长度；电流；滑动变阻器的最大阻值是30Ω；滑动变阻器允许通过的最大电流是2A．
【分析】滑动变阻器根据接入电路中电阻丝的长度改变电阻；电阻改变，电路中的电流改变；滑动变阻器的规格标的是最大电阻和允许通过的最大电流。
20．【答案】并；排斥
【解析】【解答】为了工作时互不影响，家庭电路里的电视机、电冰箱、电灯等用电器采用是并联方式的；由于用丝绸摩擦过的玻璃棒带正电，与橡胶棒摩擦过的毛皮带正电，所以，当它们相互靠近时会相互排斥。
【分析】家庭电路中各用电器是并联的；同种电荷相互排斥。
21．【答案】0.5；0.9
【解析】【解答】由图可知，开关闭合后，电阻R1与电阻R2并联，电流表A测干路电流，电流表A1测R1电流。根据并联电路电流规律可知干路电流大于支路电流，所以A的示数应大于A1的示数，而由图甲和图乙知，A1的指针偏转比A的偏转大，说明这两表使用的量程不同，且A1的量程为0～0.6A量程，分度值是0.02A，所以A1的示数是0.5A，即R1的电流为0.5A。A的量程为0～3A量程，分度值是0.1A，所以A的示数是1.4A，即干路电流为1.4A。由并联电路的电流规律可得，通过电阻R2的电流为I2＝I﹣I1＝1.4A﹣0.5A＝0.9A
【分析】在并联电路中，干路电流等于各支路电流之和，根据电流表的位置判断量程，结合指针的位置，测量电流。
22．【答案】10；0.6；10；10
【解析】【解答】由题意可知，导体两端的电压为3V，通过导体的电流为0.3A，根据欧姆定律的变换式，可得导体的电阻为 R=UI=3V0.3A=10Ω ，导体的电阻为10Ω。如果导体两端电压变为6V，导体的电阻大小还是不变，因为导体的电阻是导体本身的一种性质，与它的两端电压没有关系，根据欧姆定律可知，导体中的电流为 I'=U'R=6V10Ω=0.6A ，导体中的电流为0.6A，导体的电阻还是10Ω。导体的电阻是导体本身的一种性质，与它的两端电压没有关系，如果电压降为0V，导体的电阻还是不变，还是10Ω。
【分析】根据电压和电流的比值， 计算电阻；根据电压和电阻的比值， 计算电流；电阻是导体的特性，和电压、电流无关。
23．【答案】2.5；0.3；电压
【解析】【解答】分析电路的连接关系时，电压表所在支路可视为断路，电流表可视为一根导线。两个灯泡的两端分别连接在一起，然后接入电路中，这两个灯泡是并联的。已知L1的右端和L2的左端已连接在一起，故再把L1的左端和L2的右端连接在一起，两灯即为并联，B为电流表；c为电压表（所在支路相当于断路）。电流表与待测电路串联，a串联在电路中，A为电流表，a电流表测干路电流，b电流表测L2的电流，c电压表测电源电压，已知a、b、c三个电流表或电压表的示数依次为1.5，1.2，2.5，故电灯L1两端的电压为2.5V，L2的电流为1.2A；干路的电流为1.5A，由并联电路电流的规律，L1中的电流为I1=I-I2=1.5A-1.2A=0.3A
【分析】电流表和所测量的位置串联；电压表和所测量的位置并联；并联电路中，干路电流等于各支路电流之和，各支路的电压等于电源电压。
24．【答案】0.1；11
【解析】【解答】由串联电路电流的规律可知流过各串联灯泡的电流相等，每盏灯中流过的电流I=100mA=0.1A；照明电路的电压U=220V，每盏灯泡两端的电压U= 220V20 =11V
【分析】串联电路中，电流处处相等，结合电流单位换算解答；串联电路总，总电压等于各用电器分压之和。
25．【答案】定向；正；负
【解析】【解答】导体中大量的自由电荷，物理学规定，导体中电荷的定向移动形成电流。
物理学中规定正电荷定向移动的方向为电流的方向，负电荷定向移动的反方向为电流的方向。
电源接入电路，且电路接通时，电源外部电流总是从电源的正极出发，经过用电器，回到电源的负极的，形成闭合电路。

【分析】电荷的定向移动形成电流；正电荷的定向移动形成电流；电池中的电流从正极流出，流回负极。
26．【答案】
【解析】【解答】电流表可看成导线，和用电器串联，电压表可看成断开的开关，和用电器并联。由图可知灯L1、L2并联，故填入电表符号后电路如图所示：


【分析】电流和所测量的位置串联；电压表和所测量的位置并联。
27．【答案】
【解析】【解答】由电路图可知，两灯泡并联，开关S2与灯L2串联，只控制L2这个灯；S1控制整个电路，电流表测干路电流，因干路中电流大小约为2A，故电流表选用大量程串联在干路上，根据电路图连接实物图，如图所示：


【分析】根据电路图，连接实物图，电流表和所测量的位置串联，接线柱正入负出。
28．【答案】解：如图所示：

【解析】【解答】根据电路图知道，两灯并联，电流表A2与灯L2串联，电流表A1接在干路上，测量干路中的电流；S控制整个电路，由并联电路电流的特点知道，电流表A2的示数是 I2=I−I1=1.2A−0.5A=0.7A
故电流表A1 和A2都选用大量程，实物连接如下图


【分析】电流表与测量部分串联；并联电路中，干路电流等于各支路电流之和。
29．【答案】（1）不相同；连接电路时，开关没有断开
（2）试触
（3）读数时看错了电表量程
（4）换用不同规格的灯泡进行多次实验
（5）串联电路中的电流相等
【解析】【解答】（1）在实验中，为了让结论具有普遍性，应选用不同规格的灯泡做实验。连接好最后一根导线时，发现灯都亮了，即电路中有电流通过，是通路，所以出现这种情况的原因是：连接电路时，开关没有断开。
（2）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先用大量程试触，以正确选择电流表或电流表的量程。
（3）由表中实验数据可知，电路中的电流应该是0.3A，因此1.5A数据明显错误，1.5A是0.3A的5倍，可知该同学在读数时，错把电流表0~0.6A的量程当作0~3A的量程了。
（4）通过一次实验得出的结论，具有偶然性，所以为了避免实验的偶然性，得出具有普遍性的结论，因使用不同规格的灯泡进行多次实验。
（5）通过实验发现IA=IB=IC，因此得到串联电路中电流的规律是：串联电路中电流相等。
【分析】（1）探究串联电路电流规律时，选择不同规格的灯泡进行实验；连接电路时，开关要断开；
（2）不能估测电流大小时，需要利用较大量程试触；
（3）读取电流表示数时，根据实际选择的量程，结合指针的位置，测量电流；
（4）换用不同规格的灯泡进行多次实验，可以探究串联电路电流的规律的普遍性；
​​​​​​​（5）在串联电路中，电流处处相等。
30．【答案】（1）小
（2）在材料、横截面积相同时，电阻丝越长，电阻越大。
（3）B、C
（4）材料
（5）错误；没有控制导体的长度相同
【解析】【解答】（1）电阻是导体对电流的阻碍作用，在该实验中，电压相同的情况下，电流表的示数越大，表明电阻对电流的阻碍作用越小，说明电阻丝的电阻越小。
（2）由表中数据可知，C、D合金线的材料、横截面积相同，而长度不同，发现接入D合金丝时，电流小，说明D合金丝的电阻比C合金丝的电阻大，故可以得出结论，在材料、横截面积相同时，电阻丝越长，电阻越大。
（3）要探究电阻大小与横截面积的关系，根据控制变量法，应控制导体的材料和长度不变，横截面积不同，编号B、C两根电阻丝符合题意。
（4）依次把A、B两根合金丝接入电路，长度和横截面积相同，材料不同，根据控制变量法，探究是的电阻大小与材料的关系。
（5）将合金丝D对折后接入电路中，导体的横截面积变为原来的2倍，与将D全部接入电路相比，此时没有控制导体的长度相同，根据控制变量法，探究电阻与横截面积关系，应保持材料和长度一定，故结论错误，原因是没有控制长度一定。
【分析】（1）电压一定时，电路中的电流越大， 说明电阻越小；
（2）当导体的材料和横截面积相同时，导体越长，电阻越大；
（3）探究导体的电阻和横截面积的关系时，需要控制导体的材料和长度相同；
（4）当导体的长度和横截面积相同时，可以探究电阻和导体的材料的关系；
（5）探究导体的电阻和横截面积的关系时，需要保持材料和长度相同。
31．【答案】（1）
（2）左；保护电路；电阻；改变电阻R1两端的电压；定值电阻R1两端的电压
（3）电阻R1断路
（4）当电压一定时，且每次实验中的电流与电阻的乘积都相等，即在电压一定时，通过导体的电流跟导体的电阻成反比。
【解析】【解答】（1）本实验中，电压表与定值电阻并联，电流表串联在电路中，正确连接方式如图所示

（2）实验开始时，为了保护电路，滑动变阻器应置于最大阻值处，由图中滑动变阻器的连线知应将滑片放在最左边，对电路起保持作用。根据控制变量法的思想，在探究通过导体的电流与导体两端的电压关系时，应保持电阻一定，改变电压进行实验，故此时滑动变阻器的作用是改变电阻R1两端的电压。在探究通过导体的电流与导体电阻关系时，应保持定值电阻R1两端的电压不变，改变定值电阻的阻值进行实验。
（3）本实验的电路属于串联电路，电流表无示数，表明电路中存在断路，电压表示数接近电源电压，则电压表与电源两极保持通路，电压表与定值电阻R1并联，则可能是定值电阻R1断路。
（4）由表格中的数据知，当电压一定时，且每次实验中的电流与电阻的乘积都相等，即在电压一定时，通过导体的电流跟导体的电阻成反比。
【分析】（1）探究电流的影响因素时，电压表和电阻并联，电流表和电阻串联连接；
（2）闭合开关前，滑片在电阻最大处，此时可以保持电路；探究电流和电压的关系时，需要控制电阻一定；滑动变阻器可以改变电阻两端的电压；探究电流和电阻的关系时，需要保持电阻两端的电压一定；
（3）在串联电路中，电流表无示数，电压表示数接近电源电压，电压表测量的位置断路；
（4）当电压一定时，通过导体的电流和导体的电阻成反比。
32．【答案】（1）解：由电路图可知，当开关S闭合，R1与R2并联，电流表A测干路电流，A1测通过R1的电流，电压表测电源电压。
根据欧姆定律可知，电阻R1的阻值为 R1=UI1=6V0.5A=12Ω
答：电阻R1的阻值为 12Ω ；
（2）解：根据并联分流可知，通过变阻器R2的电流为 I2=I−I1=2A−0.5A=1.5A
根据欧姆定律可知，变阻器R2的阻值为 R2=UI2=6V1.5A=4Ω
答：变阻器R2的阻值为 4Ω ；
（3）解：电流表A的量程为0～3A，根据并联分流可知，通过变阻器R2的最大电流为 Imax=I最大−I1=3A−0.5A=2.5A
根据欧姆定律可知，变阻器R2的最小阻值为 Rmin=UImax=6V2.5A=2.4Ω
答：变阻器R2的最小阻值Rmin为 2.4Ω 。
【解析】【分析】（1）根据电压和电流的比值， 计算电阻；
（2）利用并联电路电流规律，计算支路电流，根据电压和电流的比值， 计算电阻；
（3）根据电压和电流的比值， 计算电阻大小。
33．【答案】（1）解：由图1可知R1和R2串联，电流表测电路中的电流，电压表测R2两端的电压；当滑片P在a端时，滑动变阻器接入电路的阻值为0Ω，电压表示数为0V，此时电路中的电流最大；由图可知此时电路中的电流为I1=3I0，电源电压为
U=I1R1=3I0R1①
当滑片P在b端时，滑动变阻器接入电路的阻值最大，电压表示数最大，此时电路中的电流最小；由图可知此时电路中的电流为I2=I0，R2两端的电压为U2=U0，则电源电压为U=U0+I0R1②
联立①②可解得 R1=U02I0 ， U=32U0
答：电源电压为 32U0 ，R1的阻值为 U02I0
（2）解：当电路中的电流为I0时，滑片P在b端，R1两端的电压为 U1=U−U2=32U0−U0=12U0
当电路中的电流为3I0时，滑片P在a端，R1两端的电压为 U=32U0
作图如下：
。
【解析】【分析】（1）根据电流和电阻的乘积计算电压；根据串联电路电压规律，计算总电压；
（2）根据串联电路电压规律，计算分压。
34．【答案】二极管由半导体材料制成，指示灯（LED发光二极管）发光时消耗了电能，得到了光能，即电能转化为光能；二极管与电动机并联在剃须刀电路中，对调电池正负极后，电动机仍然有电流通过，因此能正常工作，而二极管具有单向导电性，没有电流通过，所以不亮。
【解析】【解答】二极管由半导体材料制成，指示灯（LED发光二极管）发光时消耗了电能，得到了光能，即电能转化为光能；二极管与电动机并联在剃须刀电路中，对调电池正负极后，电动机仍然有电流通过，因此能正常工作，而二极管具有单向导电性，没有电流通过，所以不亮。
【分析】发光二极管由半导体材料制成，发光二极管具有单向导电性。
35．【答案】（1）电压表；变小
（2）横截面积；同种
【解析】【解答】（1）由电路图可知，P（或Q）与R串联，电压表测R两端的电压，由题知，P、Q是相同的两根细长玻璃管，P内装满已知矿泉水，Q内装满待测的“矿泉水”，当待测水是矿泉水时，P、Q的横截面积和长度相同，装满矿泉水时电阻相等，单刀双掷开关S从1拨到2时，电路中的总电阻不变，由 I=UR 可知，电路中的电流不变，由 U=IR 可知，电压表的示数不变；当待测水是纯净水时，由题知，矿泉水的导电能力较强，纯净水的导电能力较差，所以单刀双掷开关S从1拨到2时，电路中的总电阻变大，由 I=UR 可知，电路中的电流变小，由 U=IR 可知，电压表的示数变小。
（2）影响电阻大小的因素：材料、长度、横截面积、温度。若想继续探究导体电阻的大小与导体长度的关系，应选用横截面积相同、长度不同的两根玻璃管内装满同种水，接入图中电路中。
【分析】（1）纯净水的导电能力差，电阻较大，分压大，其他位置的分压小；
（2）探究电阻和导体长度的关系时，要保持横截面积相同、材料相同。
36．【答案】（1）同种
（2）负电；吸引；绝缘体
【解析】【解答】（1）将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，塑料丝会因带了同种电荷互相排斥而散开。
（2）三个轻质带电小球，a球带正电，b球与a球互相排斥，同种电荷相互排斥，说明b球也带正电，b球与c球互相吸引，异种电荷相互吸引，说明c球带负电；毛皮摩擦过的橡胶棒带负电，靠近b球时二者将因为带异种电荷而互相吸引。
橡胶棒不容易导电，属于绝缘体。
【分析】（1）同种电荷互相排斥；
（2）同种电荷相互排斥，异种电荷相互吸引；橡胶棒不容易导电，属于绝缘体。
