苏科版九年级全册家庭电路与安全用电课后复习题

这是一份苏科版九年级全册家庭电路与安全用电课后复习题，共6页。试卷主要包含了基础巩固，能力提升等内容，欢迎下载使用。

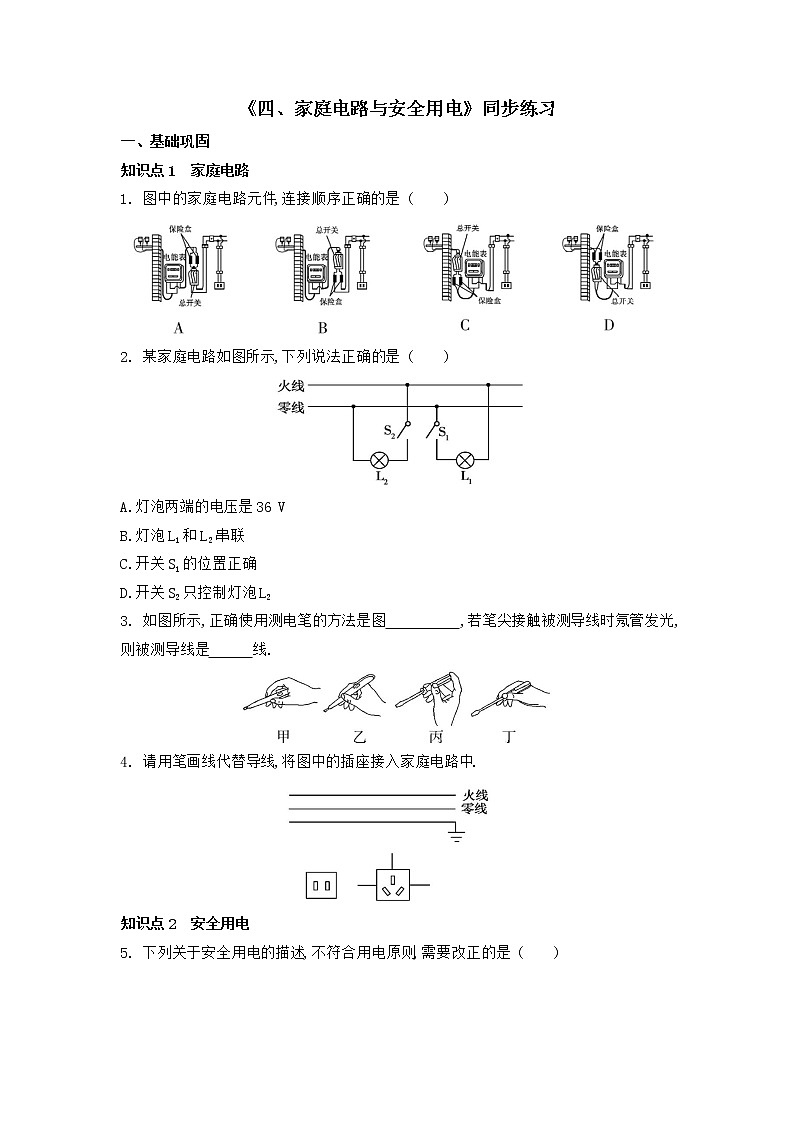

《四、家庭电路与安全用电》同步练习一、基础巩固知识点1　家庭电路1. 图中的家庭电路元件,连接顺序正确的是 (　　)2. 某家庭电路如图所示,下列说法正确的是 (　　)A.灯泡两端的电压是36 VB.灯泡L1和L2串联C.开关S1的位置正确D.开关S2只控制灯泡L23. 如图所示,正确使用测电笔的方法是图　　　　　,若笔尖接触被测导线时氖管发光,则被测导线是　　　线. 4. 请用笔画线代替导线,将图中的插座接入家庭电路中.知识点2　安全用电5. 下列关于安全用电的描述,不符合用电原则,需要改正的是 (　　)6. 如图为家庭照明电路,请用笔画线代替导线,将开关和灯接入电路中,要求两灯并联,且开关控制两灯.知识点3　家庭电路故障7. 如图所示,闭合开关S,发现灯L不亮,用测电笔接触M点时氖管发光,而接触N、Q两点时氖管均不发光.若仅有一处发生断路,则该处可能是 (　　)A.熔丝处   B.P、M间某处C.M、N间某处  D.N、Q间某处8. 在检查家庭电路中某只灯泡不亮的原因时,将灯头盖打开,用测电笔分别接触两个接线头时,发现测电笔氖管都是亮的,那么故障原因可能是(　　)A.引向灯头的零线断了 　　　B.地线断了C.引向灯头的火线断了 　　　D.灯丝断了二、能力提升1. 如图是家庭电路示意图.下列说法正确的是 (　　)A.电能表示数的单位是千瓦B.与开关S直接相连的导线a是零线C.若在导线a和b之间接一个灯泡L1,则L1与L串联D.若c处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患2. 如图所示是小明家的部分电路,开始时各部分工作正常.他将电饭煲的插头插入三孔插座后,正在烧水的电热水壶突然停止工作,但电灯仍正常发光,拔出电饭煲的插头,电热水壶仍不能工作,把测电笔分别插入插座的左、右孔,氖管均发光.若电路中只有一处故障,则(　　)A.电热水壶所在电路的B、C间断路B.插座的接地线断路C.电路的C、D间导线断路D.电路的A、B间导线断路3. 据媒体报道,每年都有钓鱼者(如图所示)因不小心将鱼竿触碰到高压线而触电身亡的事故发生,甚至养鸭人和放羊人用废弃的鱼竿赶鸭驱羊时也发生过类似惨剧.刘强同学意识到安全用电非常重要!他查阅资料后对同学们讲:有一种碳素钓竿每厘米的阻值为1.5×10-3 Ω,10 m长的钓竿若触碰到10 kV的高压线,那将万分危险!根据上述材料,下列说法正确的是 (　　)A.刘强所言的该款钓竿若触碰到高压线,高压线与握手处之间的钓竿电阻不足2 ΩB.刘强所言的该款钓竿若触碰到220 V民用电是安全的C.若钓竿触碰到高压线发生触电事故时,钓友应迅速夺下钓竿D.鱼塘的水中含杂质较多,但由于钓线一般是尼龙线,故当钓线在水中浸泡后甩到高压线上时不会发生触电事故4. 在使用如图所示的插线板时发现:只有在开关闭合时,指示灯才能发光,插孔才可以提供工作电压;即使指示灯损坏,开关闭合时插孔也能提供工作电压.下列选项中插线板电路连接符合上述现象及安全用电要求的是(　　)5. 如图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1控制,压缩机M由开关S2控制.根据题意,将图连接完整,并符合安全用电原则.                 参考答案一、基础巩固1.B　家庭电路元件的安装顺序应是:两根进户线、电能表、总开关、保险装置、用电器.四个选项中只有B选项符合要求,故选B.2.D　我国家庭电路的电压是220 V,故灯泡两端的电压均为220 V,A错;由题图可知,灯泡L1和L2并联,且S1只控制L1,S2只控制L2,B错,D正确;若控制灯泡的开关接在零线上,当开关断开时,灯泡仍与火线相连而带电,易造成触电事故,故开关要接在火线与灯泡之间,S2接法正确,S1接法错误,C错.3.【答案】　甲和丙　火【解析】　用测电笔可以辨别火线和零线,正确使用测电笔的方法是金属笔尖与被测导线接触,金属笔尾与人体接触,使被测导线、测电笔、人体和大地构成一个闭合回路;当氖管发光时,表示被测导线是火线.4.【答案】　如图所示.【解析】　两线插座的接法:左零右火.三线插座的接法:左零右火中接地.5.D　发生触电事故时,应立即切断电源,A符合安全用电原则,不符合题意;使用验电笔时,手应该抵住笔尾金属体,但不能接触笔尖金属体,B符合安全用电原则,不符合题意;为了避免因电水壶的金属外壳带电而发生触电事故,电水壶的金属外壳应接地线,熔断器起到过流保护的作用,应接在火线上,C符合安全用电原则,不符合题意;控制灯泡的开关应接在火线与灯泡之间,D不符合安全用电原则,符合题意.6.【答案】　如图所示.【解析】　根据题意可知,两灯并联,且开关控制两灯,开关要接在干路中,为了用电的安全,开关要接在火线与用电器之间.7.C　闭合开关,灯L不亮,用测电笔接触M点时氖管发光,说明M点与火线之间是接通的;接触N、Q两点时氖管均不发光,说明这两点与火线之间是断开的,所以是M、N之间发生了断路,故C正确.8.A　零线断了,则灯泡不能发光,灯头一个接线柱接在火线上,使氖管发光,另一个接线柱通过灯丝也接在火线上,也能使氖管发光,故A符合题意;地线断了,不影响用电器工作,也不影响火线和零线,即测电笔和火线接触时,氖管发光,和零线接触时,氖管不发光,故B不符合题意;火线断了,则灯泡不能正常发光,灯头两接线柱均与火线断开,均不能使氖管发光,故C不符合题意;灯丝断后,灯头的两个接线柱仍分别接在火线和零线上,因此用测电笔检测时,接在零线上的接线柱不能使氖管发光,故D不符合题意.故选A.二、能力提升1.D　电能表示数的单位是千瓦时,A选项错误;控制用电器的开关应接在火线一侧,或者根据三孔插座的“左零右火中接地”规则也可知,导线a是火线,B选项错误;若在导线a和b之间接一个灯泡L1,则L1和L并联,C选项错误;若c处断开,即地线断开,洗衣机接入插座仍能工作,但有安全隐患,D选项正确.2.C  电灯仍正常工作,说明不是保险丝烧坏了,即没有发生短路;而把测电笔分别插入插座的左、右孔,氖管均能发光,说明火线有电,而零线断路,且是在C、D之间导线断路.故选C.3.A　10 m长的钓竿的电阻R=1.5×10-3 Ω/cm×10×100 cm=1.5 Ω,A正确;钓竿的电阻相对于人体来说很小,可以忽略不计,当人通过钓竿触碰到220 V的民用电时,220 V的电压基本上都加在人体上,是非常危险的,B错误;钓竿触碰到高压线发生触电事故时,钓友直接去夺钓竿也会发生触电事故,C错误;鱼塘的水是导体,钓线在水中浸泡后也成为导体,当将钓线甩到高压线上时会发生触电事故,D错误.4.A　只有在开关闭合时,指示灯才能发光,插孔才可以提供电压,故开关可同时控制指示灯和插孔;指示灯损坏,开关闭合时插孔也能提供电压,故指示灯与插孔并联,开关在干路上;连接电路时注意开关要与火线相连.故选 A.5.【答案】　如图所示.【解析】　冰箱内照明灯和压缩机可以独立工作,所以是并联的,冰箱内照明灯由开关S1控制,压缩机M由开关S2控制;为了用电的安全,开关应该接在火线与用电器之间;冰箱有金属外壳,其外壳要接地.
