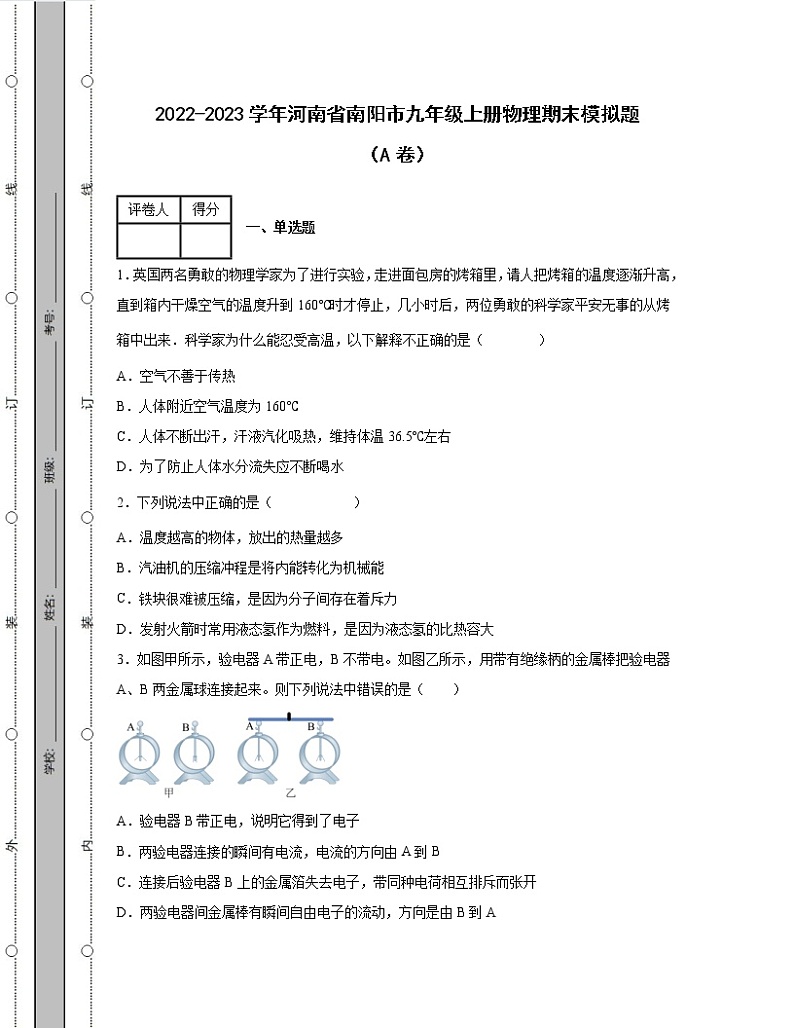

2022-2023学年河南省南阳市九年级上册物理期末模拟题
（A卷）

评卷人
得分



一、单选题
1．英国两名勇敢的物理学家为了进行实验，走进面包房的烤箱里，请人把烤箱的温度逐渐升高，直到箱内干燥空气的温度升到160℃时才停止，几小时后，两位勇敢的科学家平安无事的从烤箱中出来．科学家为什么能忍受高温，以下解释不正确的是（          ）
A．空气不善于传热
B．人体附近空气温度为160℃
C．人体不断出汗，汗液汽化吸热，维持体温36.5℃左右
D．为了防止人体水分流失应不断喝水
2．下列说法中正确的是（               ）
A．温度越高的物体，放出的热量越多
B．汽油机的压缩冲程是将内能转化为机械能
C．铁块很难被压缩，是因为分子间存在着斥力
D．发射火箭时常用液态氢作为燃料，是因为液态氢的比热容大
3．如图甲所示，验电器A带正电，B不带电。如图乙所示，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来。则下列说法中错误的是（　　）

A．验电器B带正电，说明它得到了电子
B．两验电器连接的瞬间有电流，电流的方向由A到B
C．连接后验电器B上的金属箔失去电子，带同种电荷相互排斥而张开
D．两验电器间金属棒有瞬间自由电子的流动，方向是由B到A

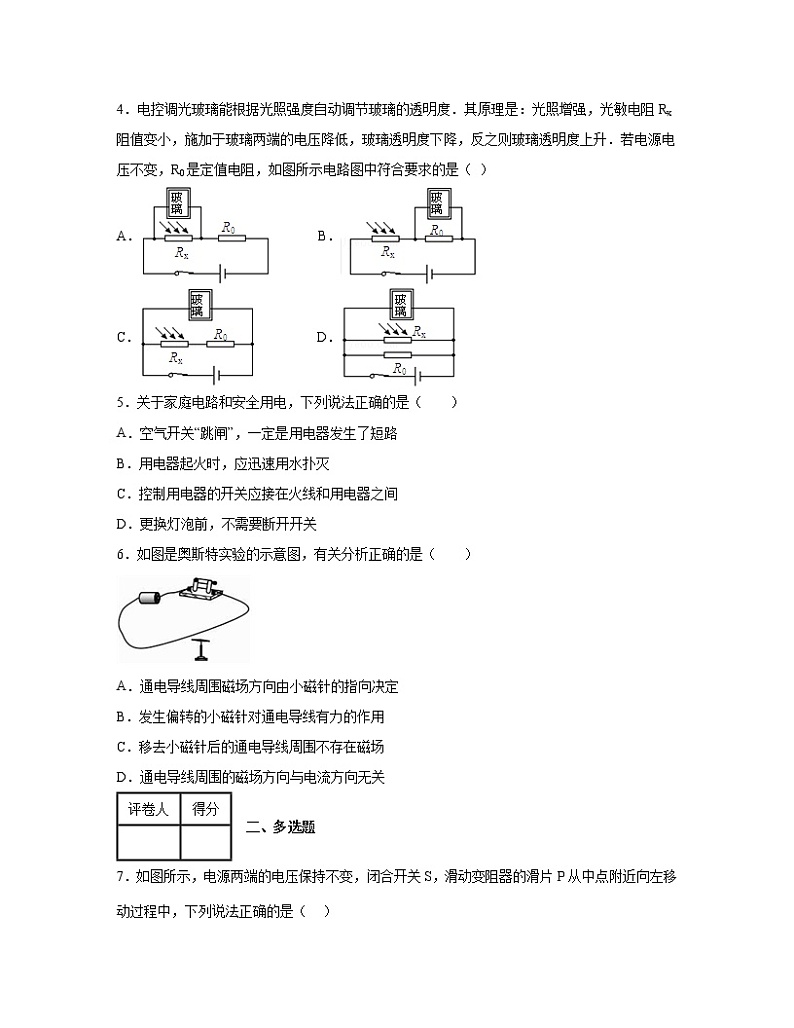

4．电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（ ）
A． B．
C． D．
5．关于家庭电路和安全用电，下列说法正确的是（　　）
A．空气开关“跳闸”，一定是用电器发生了短路
B．用电器起火时，应迅速用水扑灭
C．控制用电器的开关应接在火线和用电器之间
D．更换灯泡前，不需要断开开关
6．如图是奥斯特实验的示意图，有关分析正确的是（　　）

A．通电导线周围磁场方向由小磁针的指向决定
B．发生偏转的小磁针对通电导线有力的作用
C．移去小磁针后的通电导线周围不存在磁场
D．通电导线周围的磁场方向与电流方向无关
评卷人
得分



二、多选题

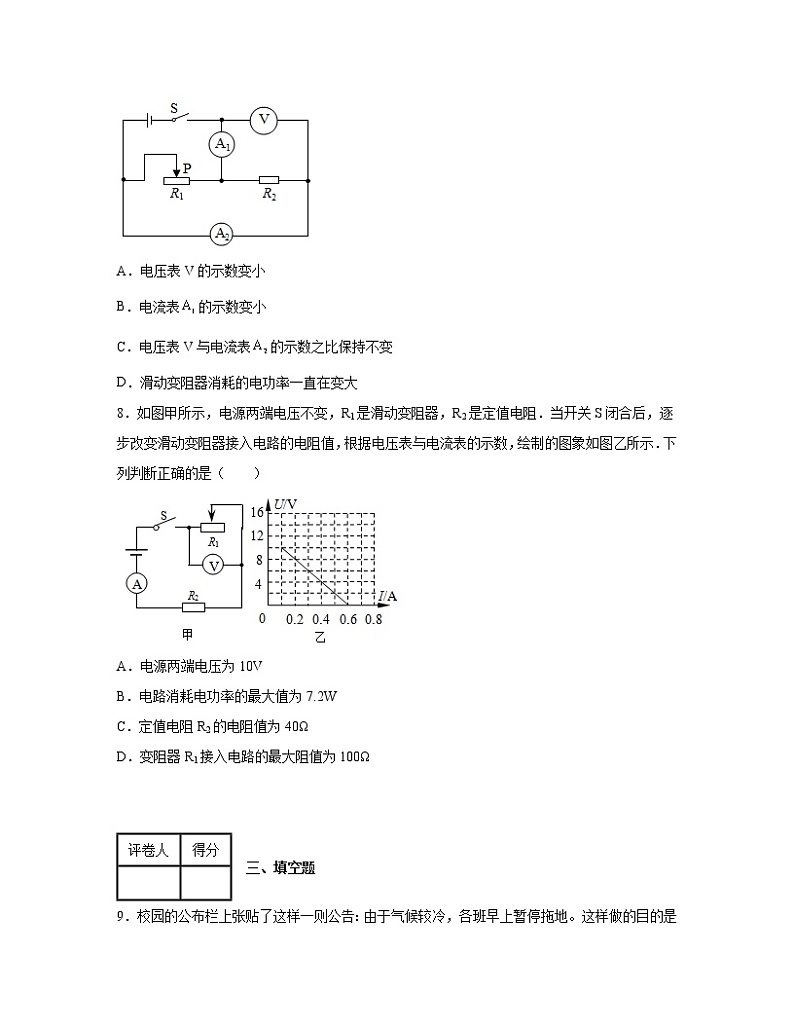

7．如图所示，电源两端的电压保持不变，闭合开关S，滑动变阻器的滑片P从中点附近向左移动过程中，下列说法正确的是（   ）

A．电压表V的示数变小
B．电流表的示数变小
C．电压表V与电流表的示数之比保持不变
D．滑动变阻器消耗的电功率一直在变大
8．如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻．当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示．下列判断正确的是（　　）

A．电源两端电压为10V
B．电路消耗电功率的最大值为7.2W
C．定值电阻R2的电阻值为40Ω
D．变阻器R1接入电路的最大阻值为100Ω


评卷人
得分



三、填空题
9．校园的公布栏上张贴了这样一则公告：由于气候较冷，各班早上暂停拖地。这样做的目的是防止水发生_____（填物态变化），避免使同学们摔倒受伤；小林在家打开冰箱门，发现冷冻室的侧壁上有很多霜，这是水蒸气_____（填物态变化）形成的，这个过程中水蒸气_____（吸收/放出）热量。
10．如图所示，将一根铁丝用手快速反复弯折，铁丝弯折处会发热，弯折越快、时间越长，铁丝弯折处分子运动越_____，温度越高，这个实验说明_____可以改变物体的内能．

11．如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于 （填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带 电．

12．当电阻两端的电压由8V变为10V时，通过电阻的电流增加了0.1A，该电阻的阻值为________Ω；若它两端电压变为0V，此时电阻为_______Ω。
13．如图是小灯泡L和电阻R中电流随电压变化的图像。由图像可知，电阻R的阻值为_______Ω；若将它们并联接在电压为3V的电源两端，电路中的总电流为_______A。

14．小明家电能表如图所示，他家同时使用的用电器总功率不能超过 _____ W．将某用电器单独接在该表上工作10min，电能表上的转盘转过300转．该用电器在上述时间内消耗的电能为 _____ J，它的电功率是 _____ W．

评卷人
得分



四、作图题
15．请用笔画线代替导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中．
( )

16．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．

评卷人
得分



五、实验题
17．小华同学利用图甲所示装置对100g冰加热，他每隔相同时间记录一次温度计的示数，并观察物质的状态．图乙是他根据记录的数据绘制的温度﹣时间图象，根据图象可知：

（1）冰属于__________（选填“晶体”或“非晶体”）；
（2）在BC阶段物质处于_________状态（选填“固体”、“液体”或“固液共存”）；
（3）设相同时间内物质吸收的热量相同，则BC阶段物质共吸收了__________J的热量（c冰=2.1×103J/kg•℃，c水=4.2×103J/kg•℃）；
（4）图丙是另一位同学在完成同一实验时绘制的温度-时间图象，老师认为他的C段数据有问题，老师做出这样的判断的依据是　___________________________　．
18．如图是小华同学探究“电流与电压关系”的电路图。
(1)请按电路图将实物图连接完整（滑片P向左滑时接入电阻变大）。( )
(2)小华连接电路时，开关应________，滑动变阻器的滑片P应放在最_______（选填”左“或”右“）端，电路中滑动变阻器起到了保护电路元件安全和___________的作用。


(3)接着小华取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω时，闭合开关，电压表示数将___________（选填”变大“、”变小“或”不变“），此时应移动滑动变阻器滑片P，其目的是___________。
19．小明用图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率．

(1)请你用笔画线代替导线，帮小明把图甲电路连接完整，要求滑动变阻器的滑片向左滑动时灯泡变亮．
( )
(2)正确连接电路后，闭合开关，小灯泡不发光，电流表无示数，电压表示数约等于电源电压，则故障原因可能是_____．
(3)故障排除后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为2.5V．此时电流表的示数如图乙所示，则通过小灯泡的电流是_____A，小灯泡的额定功率是_____W．
(4)完成实验后，小明又设计了如图丙所示的电路图，只用电压表就测量出额定电压为U额的小灯泡的额定功率．已知电源电压恒为U，定值电阻的阻值为R0．请将实验步骤补充完整．
①_____(填三个开关闭合与断开情况)，调节滑动变阻器的滑片，使电压表示数为_____，小灯泡正常发光．
②保持滑动变阻器滑片位置不动，_____ (填三个开关闭合与断开情况)，记录电压表示数为U滑．
③小灯泡额定功率的表达式P额＝_____(用已知量和所测物理量符号表示)．
评卷人
得分



六、计算题
20．下图是某型号家用洗碗机的外形图，其部分参数如下表所示．这种洗碗机标准洗涤的工作过程是：先打开进水阀使水箱内进水，再通过电加热管将水箱内的水加热至设定温度，然后电动机带动水泵将水箱中的热水抽出，通过喷水管冲洗洗碗机内的餐具．

额定电压
频率
设定水温
220V
50Hz
70℃

（1）若某次标准洗涤时先打开进水阀使水箱内进水10kg，再通过电加热管将进水加热，吸收了2.1×106J的热量后加热到了设定的水温，则进入水箱中的水的初温是多少？（c水＝4.2×103J/（kg•℃））
（2）若本次标准洗涤时电加热管的加热效率是87.5%，加热时间为25min，则电加热管的加热功率是多少W？
（3）若本次标准洗涤整个工作过程共用时75min，共消耗的电能是0.8kW•h，则洗碗机内的电动机功率大约是多少W？
21．电学实验室有一种恒流电源，将电源接入电路工作时，该电源输出恒定的电流，而电源两端的电压会随着外电路的电阻变化而变化。小浩在一次实验时， 将恒流电源接入如图所示的电路中，其中、均为定值电阻。只闭合开关S1时，电压表示数，此时电阻消耗的电功率。
(1)求该恒流电源输出的恒定电流；
(2)若同时闭合开关S1、S2时，电压表示数变为，求定值电阻的阻值；
(3)若同时闭合开关S1、S2，通电1min，求电阻产生的热能。


答案：
1．B

【详解】
人站在高温烤箱中，此时人体在较高外界温度下主要通过蒸发散热．在高温干燥条件下，水分蒸发加快，不断从身体上吸收热量，从而保证身体温度不至于过高；所以即使在上述条件下停留数小时，也只是失水较多体质减轻而已，并没有受到过度的伤害，故ACD都是正确的，B是错误的．
2．C

【详解】
A．温度越高物体的内能越大，而热量是过程量，只存在于热传递的过程中，故A错误；
B．汽油机压缩冲程中的能量转化关系是机械能转化为内能，故B错误；
C．分子间存在相互作用的引力和斥力，铁块很难被压缩，是因为分子间存在着斥力，故C正确；
D．发射火箭时常用液态氢作为燃料，是因为液态氢的热值大，故D错误。
故选C。
3．A

【详解】
A．物体因为失去电子而带正电，所以验电器B带正电，说明它失去了电子，故A错误，符合题意；
BD．验电器A带正电，B不带电，用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，正电荷并没有发生移动，因为电子带负电，所以电流方向是由A到B，故BD正确，不符合题意。
C．验电器是利用同种电荷相互排斥原理，所以AB两验电器连接后验电器B上的金属箔失去电子，带同种电荷相互排斥而张开，故C正确，不符合题意。
故选A。
4．A

【详解】
AB．电路图，光敏电阻Rx与定值电阻R0串联连接，根据串联电路的分压原理知：阻值变小，分得的电压也变小，而光敏电阻Rx的阻值随光照的增强会变小，所以在光照增强时，电路中的光敏电阻Rx两端的电压变小，定值电阻R0两端的电压变大；而光照增强时，应使玻璃透明度下降；玻璃透明度在玻璃两端的电压降低时会下降；所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻Rx并联；所以A选项符合要求；
CD．玻璃与电源并联，它两端的电压不变，不符合题干的要求．
5．C

【详解】
A．空气开关“跳闸”， 可能是短路，也可能是用电器的总功率过大，故A错误；
B．若家用电器起火，应先切断电源，再灭火，故B错误；
C．控制用电器的开关应接在火线和用电器之间，这样在开关断开时，不易发生触电事故，故C正确；
D．更换灯泡时容易碰到金属部分，发生触电事故，因此切断电源可以保证金属部分不带电，故D错误。
故选C。
6．B

【详解】
A．通电导线周围磁场方向是由电流方向决定的，故A错误；
B．通电导线周围的磁场对小磁针有力的作用，根据作用力和反作用力同时存在， 小磁针对通电导线也有力的作用，故B正确；
C．通电导线周围的磁场与有没有磁针无关，故C错误；
D．通电导线周围磁场方向是由电流方向决定的，故D错误。
故选B。
7．BC

【详解】
由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2电流，电压表测量R2的电压。
A．R1与R2并联，根据并联电路电压特点可知，闭合开关S，滑动变阻器的滑片P从中点附近向左移动过程中，R2的电压不变，即电压表V的示数不变，故A错误；
BC．闭合开关S，滑动变阻器的滑片P从中点附近向左移动过程中，R1阻值变大，则经过R1的电流变小，而R2的电压不变，电阻不变，根据，所以A2的示数不变，则电压表V与电流表的示数之比保持不变；根据并联电路电流的特点，干路电流等于各支路电流之和，所以干路电流变小，即电流表的示数变小，故BC正确；
D．滑动变阻器的滑片P从中点附近向左移动过程中，根据并联电路特点可知，R1的电压不变，R1阻值变大，则经过R1的电流变小，由可知，滑动变阻器消耗的电功率一直在变小，故D错误。
故选BC。
8．BD

【分析】
由电路图知道，当滑片位于最左端时电路为R2 的简单电路，此时电路中的电流最大，可以由乙图读出，再由欧姆定律表示出电源的电压；当滑片位于最右端时，滑动变阻器的最大阻值R1 与电阻R2 串联，电压表测R1 两端的电压，此时电路中的电流最小，由乙图读出两电表的示数，然后根据电阻的串联和欧姆定律表示出电源的电压，利用欧姆定律求出R1的最大阻值，利用电源的电压不变建立等式即可求出定值电阻的阻值和电源的电压，最后利用P=UI求出电路消耗的最大功率即可．
【详解】
由电路图可知，当滑片位于最左端时，电路为的简单电路，此时电路中的电流最大，由乙图可知；
由可得，电源的电压：-----
当滑片位于最右端时，滑动变阻器的最大阻值与电阻串联，电压表测两端的电压，此时电路中的电流最小；
由乙图可知，，，
变阻器的最大阻值：
，故D正确；
因串联电路中总电压等于各分电压之和，
则电源的电压：------
由可得：，
解得：，故C错误；
电源的电压：，故A错误；
电流最大时，电路消耗的最大电功率：
，故B正确．
故选BD．

此题目很有代表性，重点是欧姆定律和电功率的计算，关键是根据电源电压不变，利用图像中的条件列出关于电源电压的关系式，可求出未知的电阻和电源电压，再利用相关公式进行解题．
9．     凝固     凝华     放出

【详解】
[1]在较冷的早上拖地后，地面上的水会出现凝固现象，变成固态的冰，所以，暂停拖地可以防止水发生凝固，避免使同学们摔倒受伤；
[2][3]冰箱中冷冻室侧壁上的霜是由水蒸气遇到很低的温度直接变成固态的冰形成的，即发生了凝华现象，此过程中水蒸气需要放出热量；
10．     剧烈     做功

【详解】
改变内能的两种方法：做功和热传递．做功可以改变内能，对物体做功，物体内能会增加，温度升高，分子运动越剧烈。
将一根铁丝用手快速反复弯折，铁丝弯折处会发热，弯折越快、时间越长，铁丝弯折处分子运动越剧烈，温度越高，这个实验说明做功可以改变物体的内能。
11．用电器 负

【详解】
给汽车蓄电池充电时，蓄电池是消耗电能的，相当于用电器；毛皮摩擦过的橡胶棒带负电，相互排斥，说明带同种电荷，所以说干毛巾带应带负电．
12．     20     20

【详解】
[1]设电压为8V时，电流为I，则电压为10V时电流为I+0.1A，由欧姆定律可得
U1=IR0---------①
U2=(I+0.1A）R0---------②
代入数据解得：I=0.4A，R0=20Ω。
[2]因电阻是导体本身的一种性质。电阻两端的电压变为零时它的电阻仍是20Ω。
13．     20     0.45

【详解】
[1]小灯泡L和电阻R并联接在电压为3V的电源两端时，因并联电路中各支路两端的电压相等，所以，它们两端的电压为

由图像可知，通过它们的电流分别为，，由可得，电阻R的阻值为

[2]因并联电路中干路电流等于各支路电流之和，所以，电路中的总电流为

14．     2200     3.6×105     600

【详解】
[1]图中电能表的使用电压为220V，允许通过的最大电流为10A，由P=UI可知同时使用的用电器总功率不能超过
220V×10A=2200W;
[2]电能表上3000r/kw·h表示电路中用电器每消耗1kW·h的电能，电能表的表盘转过3000转，则当电能表上的转盘转过300转时．该用电器消耗的电能为
0.1kW·h=3.6×105J；
[3]此过程所用时间为10min=600s，所以用电器的功率
P=W/t=3.6×105J/600S=600W.
15．

【详解】
试题分析：三孔插座的上面的孔接地线，左孔接入零线，右孔接火线；电灯的接法：火线先过开关再入灯泡，然后接入顶端的金属点，零线直接接入螺旋套，如上图所示．
【考点定位】家庭电路
16．

【详解】
磁感线由螺线管的N极出发，回到S极，磁感线方向如上图所示；螺线线右端为S，根据磁极间的作用可知，小磁针靠近螺线管的一端是N极，如上图中黑色的一端；由右手定则可以判断出电源的左端为正极，如图所示
．
17．     晶体     固液混合     4.2×103     水的比热容较大，质量相同的冰和水吸收相同的热量，水升温应较慢

【详解】
（1）冰属于晶体物质，有固定的熔点；
（2）在BC阶段物质处于正在熔化的过程，是固液共存的状态；
（3）由AB段求出加热5min所吸收的热量，就可求出熔化过程中10min所吸收的热量为4.2×103J；
（4）老师做出这样的判断的依据是由于水的比热容较大，所以质量相同的冰和水吸收相同的热量，水升温应较慢．
18．          断开     左     改变电阻两端电压和通过电流     变大     保持定值电阻两端电压不变

【分析】
【详解】
(1)[1]滑动变阻器一上一下连接在电路中，滑片向左移动电阻变大，连接B接线柱，对照电路图连接实物图如下：

(2)[2][3]连接电路时，为了保护电路，开关应断开，滑动变阻器的滑片P应放在阻值最大处，即最左端。
[4]变阻器的基本作用是保护电路，在研究电流与电压关系时，为得出普遍性的结论要多次测量，故滑动变阻器还有改变电阻两端电压和通过电阻的电流的作用。
(3)[5]根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大。
[6]本实验“探究电流与电阻的关系”，要控制探究两端的电压不变，排除故障后，小华分别用5Ω、10Ω、15Ω的电阻进行实验，他将5Ω的电阻换成10Ω后，眼睛应观察电压表，同时手移动滑片P，其目的是控制电阻两端的电压不变。
19．     如上所示     灯泡断路     0.26     0.65     闭合S、S2，断开S1     2.5     闭合S、S1，断开S2     ×（U﹣U滑）

【详解】
(1)[1]因滑动变阻器的滑片向左滑动时灯泡变亮，即电流变大，变阻器连入电路的电阻变小，故变阻器左下接线柱连入电路中，如下图所示：

(2)[2]正确连接电路后，闭合开关，小灯泡不发光，电流表无示数，说明电路存在断路，电压表示数约等于电源电压，则故障原因可能是灯泡断路；
(3)[3]故障排除后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为2.5V，此时电流表的示数如图乙所示，电流表分度值为0.02A，则通过小灯泡的电流是0.26A；
[4]小灯泡的额定功率是
P＝UI＝2.5V×0.26A＝0.65W；
(4)实验步骤：
①[5][6]闭合S、S2，断开S1，定值电阻短路，灯与变阻器串联，电压表测变阻器的电压，调节滑动变阻器的滑片，使电压表示数为U﹣U额，小灯泡正常发光；
②[7]保持滑动变阻器滑片位置不动，闭合S、S1，断开S2，灯短路，变阻器与定值电阻串联，记录电压表示数为U滑．
③[8]在②中根据串联电路电压的规律和分压原理有：
，
R滑＝R0，
在①中，通过变阻器的电流即灯的额定电流：
IL＝×（U﹣U滑）；
小灯泡额定功率的表达式：
P额＝U额IL＝U额××（U﹣U滑）．
20．（1）20℃；（2）1600W；（3）160W

【详解】
分析：（1）知道水吸收的热量、水的质量、末温以及比热容，根据 求出水的初温；
（2）利用求出电加热管消耗的电能，再根据求出电加热管的功率；
（3）根据消耗的总电能及电加热管消耗的电能求出电动机消耗的电能，由求得电动机的功率．
解答：（1）由可得，水箱中水的初温：；
（2）由可得，电加热管消耗的电能：，电加热管的功率：；
（3）洗碗机总共消耗的电能：，电动机工作时消耗的电能：；电动机的功率：．
答：（1）进入水箱中的水的初温是20℃；
（2）电加热管的加热功率是1600W；
（3）洗碗机内的电动机功率大约是160W．
本题是有关电热的综合计算题目，涉及到吸热公式、电功公式、效率公式、电功率公式的应用，正确的计算出电动机消耗的电能和工作时间是关键．
21．(1) 0.6A； (2) 20Ω；(3) 48J

【详解】
(1)设恒流电源的恒定电流为I，当只闭合S1时，电路中只有接入电路，由功率公式可得

(2)只闭合S1时，由欧姆定律可得的阻值

同时闭合两个开关，电阻、并联，则通过的电流为

根据并联电路分流的特点知

则的阻值为

(3)由焦耳定律可得电阻产生的热能

答：(1)该恒流电源输出的恒定电流为0.6A；
(2)定值电阻的阻值为20Ω；
(3)电阻产生的热能为48J。



























2022-2023学年河南省南阳市九年级上册物理期末模拟题
（B卷）

评卷人
得分



一、单选题
1．下列有关热现象的描述中正确的是（　　）
A．冬天水烧开后壶嘴处喷出“白气”，这是壶嘴喷出的水蒸气
B．文艺演出时舞台上经常释放“白气”，这是干冰升华吸热，使空气中的水蒸气遇冷液化形成的小水珠
C．“下雪不冷化雪冷”主要是因为化雪时太阳光被乌云遮住了
D．结冰的衣服也会慢慢变干是因为冰汽化为水蒸气
2．关于四冲程内燃机，下列说法中正确的是（　　）
A．内燃机的一个工作循环有四个冲程，曲轴转动两周
B．四个冲程中只有做功冲程发生内能与机械能的相互转化
C．转速为1200r/min的内燃机每秒对外做功20次
D．内燃机的效率可以达到100%
3．如图所示，将在头发上摩擦过的气球靠近细小的水流，水流被气球吸引发生弯曲。关于上述现象，下列说法正确的是（　　）

A．气球与头发摩擦创造了电荷
B．气球与头发摩擦后所带的电荷相同
C．气球吸引水流是因为带电体能吸引轻小物体
D．气球吸引水流是因为它们带有异种电荷
4．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（　　）

A．体温越高，R的阻值越大
B．体温越高，电压表示数越大
C．体温越高，电压表示数越小
D．体温越低，电路中电流越大
5．“安全用电，警钟长鸣”，下列做法符合安全用电要求的是（　　）
A．发现有人触电应快速用手将人拉开
B．用湿抹布擦去发光灯泡上的灰尘
C．可用铜丝代替保险丝
D．检修家庭电路时断开总开关
6．如图所示，从甲地通过两条输电线向乙地的用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（　　）

A．用户家里的用电器两端电压等于U
B．输电线上消耗的电功率为
C．当用户使用的用电器增多时，输电线上因发热而损失的功率增大
D．当用户使用的用电器增多时，用户家里用电器两端电压保持不变
评卷人
得分



二、多选题
7．如图所示，甲、乙、丙、丁分别为动四式话筒、动圈式扬声器、电动机、发电机的构造示意图或原理示意图，下列说法中正确的是（　　）

A．甲与丁的原理相同，都是利用电磁感应原理
B．甲与丙的原理相同，都是利用电磁感应原理
C．乙与丁的原理相同，都是利用磁场对通电线圈有力的作用
D．乙与丙的原理相同，都是利用磁场对通电线圈有力的作用
8．物理实践活动中，小明同学利用热敏电阻R设计了一个“过热自动报警电路”，如图所示，控制电路两端的电压U1保持不变，电磁铁线圈的电阻忽略不计。将热敏电阻R安装在需要探测温度高低的地方，当探测温度正常时，指示灯亮；当探测温度超过某一值时，警铃响。下列说法正确的是（　　）

A．热敏电阻R的阻值随探测温度的升高而增大
B．图中电磁铁的下端P的磁极为S极
C．当探测温度升高时，电磁铁的磁性减弱
D．当探测温度升高时，控制电路消耗的总功率增大


评卷人
得分



三、填空题
9．质量相等、初温相同的铁球和铝球（c铝>c铁），放在同一热源上加热，吸收相同的热量，将两球相互接触，热量从 _____（“铁球传给铝球”或“铝球传给铁球”）。要升高相同的温度，_____吸收的热量多。（选填“铁球”或“铝球”）
10．冬季，通常可以看到教室的窗玻璃上附着一层小水珠，当室外气温更低时，还会看到窗玻璃上结有冰花。其中小水珠是水蒸气_______形成的，冰花是水蒸气_______形成的，它们均附着在窗玻璃的_______（选填“室内”或“室外”）一侧。
11．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置，台灯在工作时，主要把电能转化为光能和______能，乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将______（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。

12．如图所示是小明家的电能表，根据此图可知：通常情况下小明家同时使用用电器的总功率应不超过______W，若用这个电能表测某用电器的功率时，转盘在1min内转了30转，则这个用电器的功率是______W。

13．将分别标有“6V 6W”和“3V 3W”的甲、乙两只灯泡串联接在电压为3V的电源两端，______灯更亮；若并联接在该电源两端，______灯更亮，两灯消耗的功率之比P甲∶P乙＝______（忽略温度对灯丝电阻的影响）。
14．如图是新型武器——电磁炮的原理简化图。炮弹上固定的金属杆和金属轨道接触，并与电源构成闭合电路，通电后金属杆就会受到向右的力，于是将炮弹发射出去，电磁炮在发射过程中能量转化情况是 _____（轨道及金属杆的电阻不计），电磁炮的发射原理是利用 _____。

15．探究通电螺线管磁场的分布
（1）如图甲所示，在固定有螺线管的水平硬纸板上均匀地撒满铁屑，通电后轻敲纸板，观察铁屑的排列情况，发现通电螺线管外部的磁场与 ______磁体的磁场相似；
（2）实验中，小磁针的作用是为了研究通电螺线管周围的 ______（选填“磁场强弱”或“磁场方向”）；
（3）该同学只改变了通电螺线管中电流的方向进行了图甲和图乙两次实验。对比两次的实验现象可得，通电螺线管两端的磁极性质与电流方向 ______（选填“有关”或“无关”）；
（4）实验中 ______（选填“能”或“不能”）用铜屑代替铁屑显示磁场分布。

评卷人
得分



四、作图题
16．请将下列元件的字母标号正确填入图中家庭电路的虚线框内。
A．（电灯）
B．（电灯控制开关）
C．（电能表）
D．（空气开关）

17．根据通电螺线管周围磁感线方向，在图中标明电源的“+”、“_”极和小磁针的N极（将小磁针的N极涂黑）。

评卷人
得分



五、实验题
18．小华同学为了探究“电流与电阻的关系”，设计了如图甲所示的电路图，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω   1A”字样，导线若干。

（1）在连接实物电路时，小华应将开关处于___________状态，闭合开关前，应将滑动变阻器滑片滑到最___________（选填“左”或“右”）端；
（2）小华先把10Ω的电阻接入电路，闭合开关后，移动滑动变阻器滑片，记录电压表示数和电流表示数；断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图乙所示，其示数是___________V，要完成这次实验，接下来她应将变阻器滑片向___________（选填“左”或“右”）移动，使电压表的示数为___________V；
（3）当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑片，都无法使电压表示数达到实验要求的值，原因是滑动变阻器的阻值太小，所以实验所需滑动变阻器的最大阻值至少___________Ω。
19．在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V，实验电路如图甲所示。


（1）闭合开关前，图甲中滑动变阻器的滑片应位于______（选填“A”或“B”）端；
（2）小敏同学闭合开关，移动滑片到某一点时，电压表示数（如图乙所示）为______V，此时灯泡发光______（选填“较暗”或“较亮”）；
（3）小敏同学移动滑片，记下多组对应的电压表和电流表的示数，绘制成图丙所示的图象，根据图象信息，可计算出小灯泡的额定功率是______W，此时小灯泡的电阻是______Ω；
（4）完成上述实验后，小敏又设计了一种测额定功率的方案，如图丁所示，是阻值已知的定值电阻。请你完成下列操作：
①连接好电路，闭合开关S，将开关拨到触点______（选填“1”或“2”），移动滑片，使电压表的示数为小灯泡的额定电压；
②滑动变阻器的滑片______，再将开关拨到另一触点，读出电压表的示数；
③用、、表示小灯泡的额定功率，则表达式P＝______。
评卷人
得分



六、计算题
20．环境保护是我国一项基本国策，当前，国家正在推广新能源汽车。据有关资料显示，天然气汽车和汽油车相比较，尾气中的有害气体排放明显减少，无粉尘排放。根据如表提供的信息，通过计算说明：

热值
价格
汽油
q2＝4.6×107J/kg
8.0元/kg
天然气
q1＝3.5×107J/m3
4.5元/m3

某型号汽油发动机小汽车，在某次测试中，车的总质量为1500kg，以某速度在平直路面上匀速行驶20km，车受到的阻力是车重的0.08倍，消耗汽油2.2L。汽油的密度为0.7×103kg/m3，g取10N/kg，求：
（1）这辆车以该速度匀速行驶时受到的阻力；
（2）这些汽油完全燃烧放出的热量；
（3）若汽车发动机输出的有用功全部用来克服汽车所受阻力做功，该汽油发动机的效率为多大？
（4）该型号的小汽车，若用天然气做燃料，在该段测试中消耗1.5m3的天然气，与用汽油相比，它节约的燃料成本是多少？
评卷人
得分



七、综合题
21．如图1所示是某房间中央空调（双温）的开关控制装置的工作原理图。控制电路电源电压为6V恒定不变，电磁继电器线圈的电阻不计，R1是电阻箱（电阻可调），R是热敏电阻，其阻值随温度变化关系如表所示。当电磁继电器线圈中的电流等于或大于15mA时，衔铁被吸合，工作电路接通开始工作。

温度t/℃
0
5
10
15
20
25
30
35
40
电阻R/Ω
200
220
240
260
280
300
320
340
360

（1）空调器的电源线都使用三脚插头，如图2所示，其中较长的插脚E与空调器的 _____相连。插入插座时，这个脚又与插座中的 _____线相连；
（2）在冬季如果房间温度低于25℃时，空调器自动开始制热，则电阻箱R1的电阻值应调为________；
（3）当空调器的制热功率为1870W时，工作电路中的电流是________ ；空调器连续工作30min消耗的电能是________度。

答案：
1．B

【详解】
A．冬天水烧开后壶嘴处喷出“白气”，这是壶嘴喷出水蒸气遇冷液化为小水滴，故A错误；
B．舞台上经常释放“白气”，这是干冰在常温下的升华吸热，使气温下降，空气中的水蒸气放热液化为小水滴，故B正确；
C．当雪融化时，由于是固态的雪变成水，所以这是一个熔化过程，此过程需要向外界吸收热量，从而导致周围的温度比下雪时更冷，故C错误；
D．结冰的衣服也会慢慢变干是因为冰变成水蒸气，发生升华现象，故D错误。
故选B。
2．A

【详解】
A．四冲程内燃机一个工作循环包括吸气、压缩、做功、排气四个冲程，曲轴转两周，对外做功一次，故A正确；
B．内燃机的压缩冲程活塞向上运动，压缩气体对气体做功，将机械能转化为内能；做功冲程高温高压燃气推动活塞向下运动，将内能转化为机械能。吸气和排气冲程不发生能量转化，故B错误；
C．四冲程内燃机飞轮的转速为
1200r/min＝20r/s
即1s内飞轮转过20圈，因为在一个工作循环中，飞轮每转动两周，对外做功一次，所以该内燃机每秒对外做功10次，故C错误；
D．热机在工作过程中总有能量的损耗，所以热机的效率总是小于100%，故D错误。
故选A。
3．C

【详解】
A．气球与头发摩擦，气球和头发都带电，此过程是发生了电荷的转移，不是创造了电荷，故A错误；
B．气球与头发摩擦，原子核束缚电子本领强的物体得到电子而带负电，原子核束缚电子本领弱的物体失去电子而带正电，所以气球与头发摩擦后带等量的异种电荷，故B错误；
CD．由于带电体能够吸引轻小物体，所以气球能够吸引水流，故C正确，D错误。
故选C。
4．B

【详解】
A．由图丙知，随着温度升高，热敏电阻R的阻值变小，故A错误；
BC．由图乙知，热敏电阻R与定值电阻R0串联在电路中，电压表测R0两端的电压。体温升高时，R的阻值变小，据串联电路的分压特点知，R分去的电压变小，则R0分得的电压变大，即电压表的示数变大，故B正确，C错误；
D．体温变低时，R的电阻变大，电路中的总电阻变大，而电源电压不变，据知，电路中的电流变小，故D错误。
故选B。
5．D

【详解】
A．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，不符合安全用电原则，故A不符合题意；
B．湿抹布能导电，用湿抹布擦拭亮着的台灯，容易造成触电，不符合安全用电原则，故B不符合题意；
C．用铜丝代替保险丝，由于铜丝的熔点高，发生事故时不能及时熔断，不符合安全用电原则，故C不符合题意；
D．为避免发生触电事故，检修电路及更换元件时，一定断开总开关，符合安全用电原则，故D符合题意。
故选D。
6．C

【详解】
A．由于导线有一定的电阻，根据可知，导线会分一定的电压，所以用户使用的用电器两端电压要低于电源电压U，故A错误；
B．由于导线的电阻较小，其分担的电压Ur要远小于电源电压U，由可知，输电线上消耗的电功率应为，故B错误；
C．由并联电路中干路电流等于各支路电流之和可知，当用户使用的用电器增多时，干路电流增大，即输电线的电流增大，由可知，输电线上因发热而损失的功率增大，故C正确；
D．当用户使用的用电器增多时，干路中的电流变大，由可知，输电线两端电压会变大；因导线与用电器串联，而串联电路两端总电压等于各部分电压之和，所以用电器两端电压会变小，故D错误。
故选C。
7．AD

【详解】
动圈式话筒的原理与发电机的原理都是把机械能转换成电能，利用的是电磁感应原理；而扬声器的原理与电动机的原理是相同的，都是把电能转化为机械能，利用磁场对通电线圈有力的作用。所以甲与丁的原理相同，乙与丙的原理相同，故BC错误，AD正确。
故选AD。
8．BD

【详解】
A．根据题意可知，当探测温度超过某一值时，警铃响，说明衔铁被吸下，电磁铁的磁性变大，电路中的电流变大了，根据欧姆定律可知，电路中的总电阻变小，R的阻值变小了，即热敏电阻R的阻值随探测温度的升高而减小，故A错误；
B．由图可知，电流从电磁铁的上端流入，下端流出，根据安培定则可知，电磁铁的下端P的磁极为S极，故B正确；
C．当探测温度升高时，R的阻值变小，总电阻变小，根据欧姆定律可知，通过R的电流变大，电磁铁的磁性增强，故C错误；
D．当探测温度升高时，电流增大，电源电压不变，根据P=UI可知，总功率变大，故D正确。
故选BD。
9．     铁球传给铝球     铝球

【详解】
[1]由Q吸=cmΔt可知，物体升高的温度，因铁球和铝球的质量以及吸收的热量相同，铁的比热容小于铝的比热容，所以铁球的升高的温度大于铝的升高的温度，又由于初温相同，所以铁的末温大于铝的末温；热传递是热量从高温物体传向低温物体，所以热量会从铁球传给铝球。
[2]质量相等、初温相同的铁球和铝球，升高相同的温度，由于铁的比热容小于铝的比热容，根据Q吸=cmΔt可知，铝球吸收的热量大于铁球吸收的热量。
10．     液化     凝华     室内

【详解】
[1]冬季，通常可以看到教室的窗玻璃上附着一层小水珠，是室内温度较高的水蒸气遇冷附着在玻璃内表面液化形成的小水滴。
[2][3]当室外气温更低时，还会看到窗玻璃上结有冰花，这是室内温度较高的水蒸气，遇到温度非常低的玻璃，在其内表面即窗玻璃的室内一侧凝华形成小冰晶。
11．     内     b和c

【详解】
[1]台灯工作时要发热、发光，所以把电能转化为内能和光能。
[2]顺时针旋转旋钮时，灯泡亮度变亮，说明电路中的电流变大，由欧姆定律可知，电源的电压一定时，电路的总电阻应变小，即电位器接入电路中的电阻应变小，由图可知，将b和c接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮。
12．     2200     600

【详解】
[1]家中用电器的总功率不能超过

[2]转过30r消耗的电能

这个用电器的功率

13．     甲     乙     1∶2

【详解】
[1]两灯的电阻分别为


若两灯串联，因串联电路中电流处处相等
R甲＞R乙
由P＝I2R可得
P甲实＞P乙实
所以甲灯比乙灯更亮。
[2][3]若并联接在该电源两端，并联电路中各支路两端电压相等，两个灯泡两端的电压相等，两灯消耗的功率之比

所以并联接在该电源两端时乙灯的实际功率大，乙灯更亮。
14．     电能转化为机械     通电导体在磁场中受力运动

【详解】
[1]炮弹上固定的金属杆和金属轨道接触，并与电源构成闭合电路，通电后金属杆就会受到向右的力，于是将炮弹发射出去，炮弹具有了机械能，此过程中消耗了电能，是电能转化为机械能。
[2]通电后金属杆有电流通过，金属杆在磁场中受力运动向右运动，将炮弹发射出去，即电磁炮的发射原理是利用通电导体在磁场中受力运动。
15．     条形     磁场方向     有关     不能

【详解】
[1]由实验探究的结果可知：通电螺线管外部磁场与条形磁体的磁场相似，都有两个磁极。
[2]小磁针静止时N极的指向与该点磁场的方向相同，所以小磁针的作用是研究通电螺线管周围磁场方向。
[3]为了探究通电螺线管两端的磁极性质与电流方向是否有关，只改变了通电螺线管中电流的方向，发现小磁针N极指向与原来的方向相反，说明通电螺线管两端的极性跟螺线管中电流的方向有关。
[4]磁体具有磁性，磁性是指物体吸引铁、钴、镍等物质的性质，所以不能用铜屑代替铁屑显示磁场分布。
16．

【详解】
家庭电路的连接按照进户线、电能表、总空气开关、漏电保护开关、用电器的安装顺序，因此上面的左边框内是电能表C，右边框内是空气开关D；电灯的控制开关和电灯串联，并且为了保证安全，开关与火线相连，故下面右边框内是电灯的控制开关B，左边框内是电灯A。如图所示：


17．

【详解】
在磁体外部，磁感线总是从磁体的N极发出，最后回到S极，所以螺线管的右端为N极，左端为S极。根据磁极间的相互作用可以判断出小磁针的左端为N极，右端为S极；根据安培定则可知，电流从螺线管的左侧流入，右侧流出，所以电源左侧为正极，右侧为负极，如图所示：

18．     断开     右     2.4     右     2     25

【详解】
（1）[1]为了避免连线错误而烧坏电路元件，在连接实物电路时，小华应将开关处于断开状态。
[2]为了保护电路，防止电流过大损坏元件，闭合开关前，应将滑动变阻器滑片滑到阻值最大处，即滑到最右端。
（2）[3]由图乙可知，电压表选用0～3V量程，分度值为0.1V，其示数是2.4V。
[4][5]根据图丙所示的I﹣R关系图像知，当电流，电阻，故定值电阻两端电压为

根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V。
（3）[6]电阻两端的电压始终保持，根据串联电路电压的规律，变阻器分得的电压为

根据图丙所示的I﹣R关系图像知，当电阻，电流，由欧姆定律滑动变阻器接入的阻值为

即滑动变阻器的阻值至少为。
19．     A     2.2     较暗     0.5     12.5     1     位置保持不变

【详解】
（1）[1]为了保护电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片右侧电阻丝接入电路，所以滑片应移到阻值最大的A端。
（2）[2]图乙中电压选用小量程，分度值为0.1V，电压表示数为2.2V。
[3]此时灯泡两端电压小于额定电压，所以灯泡发光较暗。
（3）[4]由图丙所示的图象可知灯的电压为2.5V时，通过的电流为0.2A，灯泡的额定功率是

[5]此时灯泡的电阻

（4）[6]如图丁可知，定值电阻、小灯泡和滑动变阻器串联在电路中，连接好电路，闭合开关S，为了测小灯泡的额定功率，需要它在额定电压下工作，所以需将开关拨到触点1，使电压表测量小灯泡两端的电压，移动滑片，使电压表的示数为小灯泡的额定电压。
[7]为了测出小灯泡的额定电流，需要借助定值电阻来进行计算，所以，应保持滑片的位置不动，使电路中的电流和各用电器两端电压不变，再将开关拨到触点2，电压表测量小灯泡和定值电阻两端的总电压，读出电压表的示数。
[8]定值电阻两端的电压

根据欧姆定律得，通过定值电阻的电流

根据串联电路中电流处处相等，则小灯泡的额定电流

小灯泡的额定功率

20．（1）1200N；（2）7.084×107J；（3）34%；（4）5.57元

【详解】
解：（1）该车的总重力为

则车受到的阻力为

（2）消耗汽油的体积为

由可知，消耗汽油的质量为

这些汽油完全燃烧放出的热量为

（3）汽车克服阻力做的功为

该汽油发动机的效率为

（4）在该段测试中消耗1.5m3的天然气的总价为

在该段测试中消耗1.54kg的汽油的总价为

则与用汽油相比，天然气节约的燃料成本为

答：（1）这辆车以该速度匀速行驶时受到的阻力为1200N；
（2）这些汽油完全燃烧放出的热量为7.084×107J；
（3）该汽油发动机的效率为34%；
（4）与用汽油相比，天然气节约的燃料成本是5.57元。
21．     金属外壳     地     100Ω     8.5A     0.935

【详解】
（1）[1][2]空调器都使用三脚插头，如图2所示，其中较长的插脚E与空调器的金属外壳相连，插入插座时，这个脚与插座中的地线相连。这样做是以防空调的金属外壳与火线相连，使外壳带电，电流会通过地线流入大地，从而避免触电事故的发生。
（2）[3]由可知，控制电路启动时总电阻

由表中数据可知，空调启动温度设定为25℃时，热敏电阻的阻值R为300Ω，则电阻箱R1的电阻值

（3）[4][5]由可知，空调器的功率为1870W时，工作电路中的电流

由可知，空调器工作30min消耗的电能
