2022-2023学年安徽省安庆市九年级上册物理期末专项提升模拟题（AB卷）含解析

这是一份2022-2023学年安徽省安庆市九年级上册物理期末专项提升模拟题（AB卷）含解析，共32页。试卷主要包含了下列说法正确的是，如图所示是非接触式红外线测温枪等内容，欢迎下载使用。

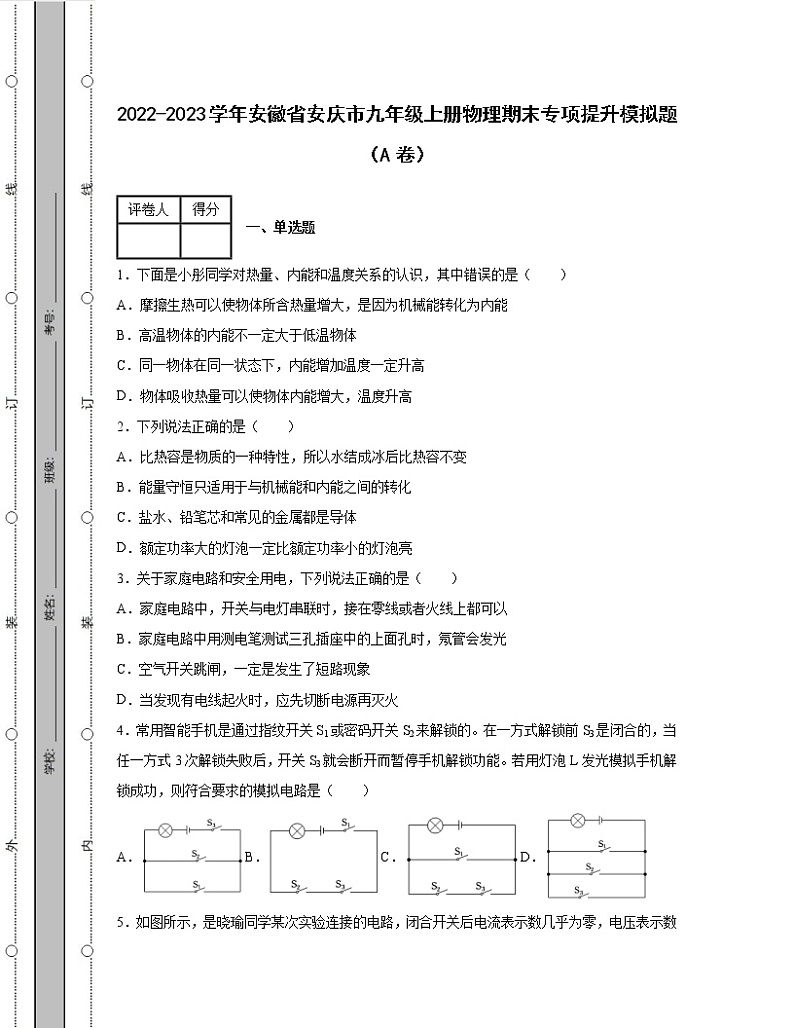

2022-2023学年安徽省安庆市九年级上册物理期末专项提升模拟题（A卷）

评卷人
得分



一、单选题
1．下面是小彤同学对热量、内能和温度关系的认识，其中错误的是（　　）
A．摩擦生热可以使物体所含热量增大，是因为机械能转化为内能
B．高温物体的内能不一定大于低温物体
C．同一物体在同一状态下，内能增加温度一定升高
D．物体吸收热量可以使物体内能增大，温度升高
2．下列说法正确的是（　　）
A．比热容是物质的一种特性，所以水结成冰后比热容不变
B．能量守恒只适用于与机械能和内能之间的转化
C．盐水、铅笔芯和常见的金属都是导体
D．额定功率大的灯泡一定比额定功率小的灯泡亮
3．关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，开关与电灯串联时，接在零线或者火线上都可以
B．家庭电路中用测电笔测试三孔插座中的上面孔时，氖管会发光
C．空气开关跳闸，一定是发生了短路现象
D．当发现有电线起火时，应先切断电源再灭火
4．常用智能手机是通过指纹开关S1或密码开关S2来解锁的。在一方式解锁前S3是闭合的，当任一方式3次解锁失败后，开关S3就会断开而暂停手机解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）
A．B．C．D．

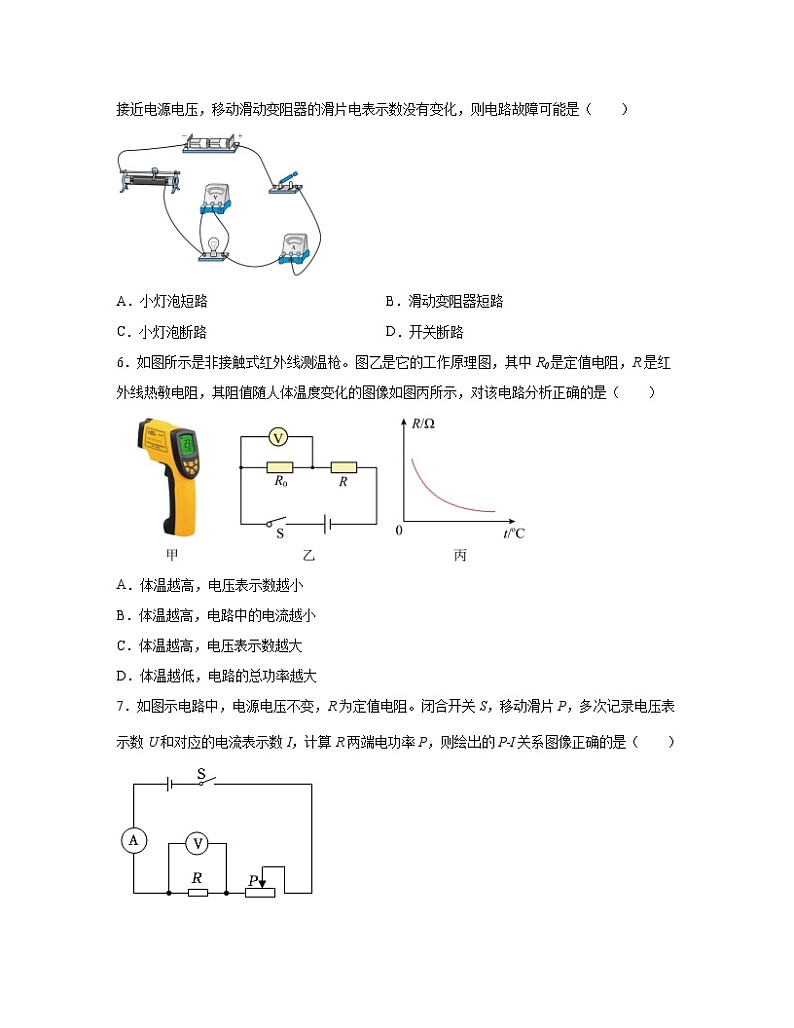

5．如图所示，是晓瑜同学某次实验连接的电路，闭合开关后电流表示数几乎为零，电压表示数接近电源电压，移动滑动变阻器的滑片电表示数没有变化，则电路故障可能是（　　）

A．小灯泡短路 B．滑动变阻器短路
C．小灯泡断路 D．开关断路
6．如图所示是非接触式红外线测温枪。图乙是它的工作原理图，其中R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙所示，对该电路分析正确的是（　　）

A．体温越高，电压表示数越小
B．体温越高，电路中的电流越小
C．体温越高，电压表示数越大
D．体温越低，电路的总功率越大
7．如图示电路中，电源电压不变，R为定值电阻。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，计算R两端电功率P，则绘出的P﹣I关系图像正确的是（　　）

A． B．
C． D．


评卷人
得分



二、填空题
8．为预防新冠病毒的感染，国家免费为人们接种疫苗，疫苗的运输及储存要求在低温环境下，在低温环境下疫苗分子是___________的（选填“运动”或“静止”）。
9．为了反映物质的吸放热本领大小，物理学中引入比热容的概念，已知水的比热容是4.2×103J/（kg·℃），它所表示的物理意义是：___________。
10．如图所示的实验中，加热试管中的水，水蒸气可以将软木塞顶出，其能量转化过程与内燃机的 ___________冲程相同（填写内燃机的冲程名称）。

11．在电源的推动下，导体中的自由电荷___________就形成了电流，人们利用电流做功从而实现电能的利用。
12．如图所示，是一位物理教师所做的静电章鱼实验，两只带电“章鱼”在友好地“握手”，则这两只“章鱼”所带电荷为 ___________种电荷。

13．如图所示，已知电源电压为4.5V保持不变，闭合开关后，通过调节电阻箱R0，当R0阻值为286Ω时，电压表示数为1.5V，则定值电阻R的阻值大小为 ___________Ω。

14．如图是小灯泡L与定值电阻R的电流随电压变化图像，若把小灯泡L与定值电阻R串联在电源电压为3V的电路中，则通过电阻R的电流大小为 ___________。

15．如图所示，为小葛家的电能表表盘图有一次他观察到在1min内，脉冲灯闪烁60次，则这段时间内，他家所工作的用电器消耗的总电功率是 ___________W。

16．如图 所示电路，电源电压不变，调节滑动变阻器，使电压表示数从 9V 变化到 1V，同时观察电流表示数由 0.5A 变为 0.9A 时，定值电阻 R0   ＝______Ω， 电源电压 U ＝______V．

17．如图是饮水机的电路简化图，当闭合开关S1、S2时，饮水机处于 ___________状态（选填“保温”或“加热”）。

18．我国航天技术飞速发展，神舟十三号等飞船的升空是利用火箭，若某次火箭发射时携带了3×104kg的液态氢燃料，则这些燃料完全燃烧，可以将质量约一万吨20℃的水加热到100℃沸腾。氢能源汽车也即将走向市场，若某次氢能源汽车测试中，消耗了4kg的氢燃料，使发动机功率为70kW的能源车匀速行驶了1h，求该能源车的发动机效率。（液态氢燃料的热值为1.4×108J/kg）
评卷人
得分



三、实验题
19．天乐同学想比较水和煤油的吸热能力大小，设计实验如下：


（1）如图甲所示，用电功率相同的电加热器对 ___________相同的水和煤油进行加热，使它们升高相同的温度；
（2）他所设计实验时，采用相同功率的电加热器，是为了将物体吸收热量转化为 ___________；
（3）通电后记录数据并画出温度随时间变化图像如图乙所示，则 ___________吸热能力大些。
20．小马同学和同组学生合作探究“电流与电阻关系”。所选器材有：三节新干电池、电流表、电压表开关、滑动变阻器、导线、阻值为5Ω、10Ω、15Ω、20Ω的四个定值电阻。

（1）断开开关，将滑动变阻器R，调到最大阻值处，按照图甲电路图连接好电路，测出四组数据，并绘制如图乙所示坐标图，可以得出结论：___________；
（2）实验过程中，当他们完成对5Ω电阻的数据测量后，接下来断开开关换上10Ω的电阻，再闭合开关，调节滑动变阻器，直至 ___________；
（3）实验所选用的滑动变阻器规格是：___________。
A．2A 20Ω
B．1.5A 50Ω
21．实验探究是我们必须具备的物理科学素养之一，九年级的你一定完成了不少电学实验，请根据经验把下面的空补充完整。
（1）连接电路时，开关断开，闭合开关前滑动变阻器的滑片P在 ___________位置；
（2）连接好电路后，闭合开关时，出现如图所示的现象，下一步的操作是 ___________；
（3）在测量小灯泡的额定功率实验中，正确连接电路后，手调滑动变阻器，眼睛观察 ___________；
（4）在探究串并联电路中电流规律时，要多次实验，其目的是：___________。

评卷人
得分



四、计算题
22．如图甲所示，同时闭合开关S和S1时，电流表示数为0.5A，断开开关S1时，电流表示数为0.3A，电压表示数如图乙所示，求电源电压和电阻R大小。

23．如图所示的电路，已知灯泡L标有：2.5V 0.5A，定值电阻R阻值为10Ω，电动机M的线圈内阻为5Ω；只闭合开关S时灯泡正常发光，再闭合开关S1时，电流表示数为1.2A，则10s内电动机消耗的电能是多少J？


答案：
1．A

【详解】
A．热量是过程量，不能说含有，只能说吸收或放出，故A错误，符合题意；
B．物体的内能的大小与物质的质量、温度以及物态有关，只知道温度高低不能判断内能的大小，所以高温物体不一定比低温物体内能大，故B正确，不符合题意；
C．同一物体相同物态下（分子势能不变），内能增加，温度升高（分子动能增加），故C正确，不符合题意；
D．物体吸收热量，内能增大，但温度不一定升高，比如：晶体在熔化过程中吸收热量，而温度保持不变，故D正确，不符合题意。
故选A。
2．C

【详解】
A．比热容是物质的一种特性，与物质的状态有关，水的比热容大于冰的比热容，故A错误；
B．能量守恒定律适用于自然界中任何形式能的相互转化，故B错误；
C．盐水、铅笔芯和常见的金属都容易导电，是导体，故C正确；
D．灯泡的亮度由灯泡的实际功率决定，额定功率大的灯泡，它的实际功率不一定大，故D错误。
故选C。
3．D

【详解】
A．家庭电路中，开关与用电器之间是串联的，控制电灯的开关必须安装在火线与灯之间，防止维修或更换电灯时发生触电事故，故A错误；
B．家庭电路中三孔插座中的上面孔接地线，用测电笔测试时，氖管不会发光，故B错误；
C．空气开关跳闸是电路中电流过大，其原因有两个：一是短路；二是家中使用用电器的总功率过大，故C错误；
D．发现家用电器或导线起火时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，然后救火，故D正确。
故选D。
4．A

【详解】
由题意可知，指纹开关S1或密码开关S2均可以解锁，则指纹开关S1和密码开关S2可以独立工作、互不影响即为并联，开关S3断开时暂停手机解锁功能，说明开关S3位于干路，然后与灯泡、电源组成电路，故BCD不符合题意，A符合题意。
故选A。
5．C

【详解】
由图可知，该电路为串联电路，电压表测量小灯泡两端的电压，电流表测量电路中的电流；闭合开关后，电流表示数几乎为零，这说明电路出现了断路现象；电压表示数接近电源电压，说明电压表与电源两极相通，即电路故障应为小灯泡断路。故ABD不符合题意，C符合题意。
故选C。
6．C

【详解】
由图乙知道，两电阻串联，电压表测定值电阻R0的电压；由图丙知道，体温越高，红外线热敏电阻越小，总电阻越小，由欧姆定律知道，电路中的电流越大；根据U=IR知道，定值电阻两端的电压越大，电压表示数越大；同理可知，体温越低，电路中的电流越小，由P=UI知道，电路消耗的总功率变小，综上所述，只有C正确，ABD错误。
故选C。
7．A

【详解】
由电路图分析知，该电路是串联电路，电压表测得的是R两端的电压，电流表测得的是电路中的电流；R的电功率的表达式为，R的阻值不变，电路中的电流变大时，P﹣I图像为一条向P轴靠拢的曲线，故A符合题意，BCD不符合题意。
故选A。
8．运动

【详解】
由于分子在不停地做无规则运动，所以在低温环境下疫苗分子也是运动的。
9．见解析

【详解】
比热容的物理意义是：单位质量（1kg）的物体改变单位温度（1℃）时吸收或放出的热量；故水的比热容是4.2×103J/（kg·℃），它表示的物理意义是：1kg水温度升高（或降低）1℃所吸收（或放出）的热量是4.2×103J。
10．做功

【详解】
加热试管中的水，水蒸气可以将软木塞顶出，这个过程内能转化为机械能，与内燃机工作时做功冲程的能量转化相同。
11．定向移动
【详解】
电流是自由电荷定向移动形成的。
12．异
【详解】
[1]静电章鱼实验中两只带电“章鱼”在友好地“握手”，说明它们互相吸引，所以这两只“章鱼”所带电荷为异种电荷，因为异种电荷相互吸引。
13．143

【详解】
由图可知，该电路为R和R0的串联电路，电压表测R两端的电压；已知电压表的示数为1.5V，即R两端的电压为UR=1.5V，由串联电路的电压特点可知R0两端的电压为

则通过R0的电流为

即电路中的电流为

则电阻R的阻值为

14．0.2A

【详解】
串联电路中的电流处处相等，电源电压等于各个用电器两端的电压之和，据此结合图像可知当电路中的电流为0.2A时，L两端的电压为2V，R两端的电压为1V，总电压为3V，符合条件；因此通过电阻R的电流大小为0.2A。
15．1200

【详解】
表示电路中用电器每消耗电能，电能表的脉冲灯闪烁3000次，则脉冲灯闪烁60次，用电器消耗的电能为

用电器消耗的总电功率为

16．     20     19

【详解】
由电路图可知，R0与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流；当电压表的示数减小时，因为串联电路的总电压等于各分电压之和，所以定值电阻两端的电压增大，根据U=IR可知，电路中的电流增大，故当电压表的示数为9V时，电路中的电流为0.5A，则电源的电压U=9V+0.5A×R0；当电压表的示数为1V，电路中的电流为0.9A，则电源的电压U=1V+0.9A×R0；因为电源的电压不变，所以9V+0.5A×R0=1V+0.9A×R0，解得：R0=20Ω，电源的电压：U=1V+0.9A×R0=1V+0.9A×20Ω=19V．
17．加热

【详解】
当S1闭合、S2断开时，R1与R2串联，此时总电阻最大，电源电压不变，由可知，电路中的总功率最小，饮水机处于保温状态；当闭合开关S1、S2时，电路为R2的简单电路，此时总电阻最小，由可知，电路中的总功率最大，此时饮水机处于加热状态。
18．45%

【详解】
解：消耗的氢燃料完全燃烧放出的热量为

发动机做的有用功为
W=Pt=70×103W×1×3600s=2.52×108J
则该能源车的发动机效率为

答：该能源车的发动机效率为45%。
19．     质量     加热时间     水

【详解】
（1）[1]根据控制变量法可知，实验中需要控制液体的质量相同。
（2）[2]实验中用同样的加热器加热，相同时间放出的热量相同，液体吸收的热量相同，故用同样的加热器的目的是保证相同的时间里液体吸收的热量相同。则实验中可以将“物体吸收热量的多少”转化为通过比较加热时间的长短来实现，这种方法称为“转换法”。
（3）[3]根据图乙可知，质量相同的水和煤油升高相同的温度，水的加热时间长，则水吸收的热量多，水的吸热能力大。
20．     在电压一定时，通过导体的电流和电阻成反比     电压表示数为2V     B

【详解】
（1）[1]分析图中数据，结合欧姆定律可知，定值电阻两端的电压为
U1=I1R1=0.4A×5Ω=2V，U2=I2R2=0.2A×10Ω=2V，U3=I3R3=0.1A×20Ω=2V
即
U定=U1=U2=U3=2V
故可以得出结论：在电压一定时，通过导体的电流和电阻成反比。
（2）[2]实验中应控制定值电阻两端的电压不变，故实验过程中，当他们完成对5Ω电阻的数据测量后，接下来断开开关换上10Ω的电阻，再闭合开关，调节滑动变阻器，直至电压表的示数为2V。
（3）[3]电源为三节新干电池串联组成，故电源电压为
U=1.5V×3=4.5V
根据（1）中计算可知，定值电阻两端的电压为2V；当将20Ω的定值电阻接入电路中时，由图乙知电路中的电流I3=0.1A；根据串联电路的电压特点可知滑动变阻器两端的电压
U滑=U﹣U定=4.5V﹣2V=2.5V
根据欧姆定律可知滑动变阻器接入电路的阻值

则实验所选用的滑动变阻器规格是B，故A不符合题意，B符合题意。
故选B。
21．     阻值最大     让电流从电流表的正接线柱流入，负接线柱流出     电压表     获得普遍的规律

【详解】
（1）[1]为了保护电路，连接电路时，开关断开，闭合开关前滑动变阻器的滑片P置于阻值最大处。
（2）[2]由图可知，电流表指针反向偏转了，电流表的正、负接线柱接反了；此时应该让电流从电流表的正接线柱流入，从负接线柱流出。
（3）[3]测量小灯泡的额定功率实验中，必须首先让灯泡在额定电压下工作，电压表测量灯泡两端的电压，因此在调节滑动变阻器时，眼睛观察电压表示数的变化，使电压表示数等于灯泡的额定电压。
（4）[4]在探究串并联电路中电流规律时，要多次实验，其目的是获得普遍的规律，避免出现实验结论的偶然性。
22．30V，60Ω

【详解】
解：同时闭合开关S和S1时，定值电阻R0被短路，电路中只有电阻R工作，电流表测量电路的电流，电流表的示数为0.5A，根据欧姆定律可知电源电压为
……①
断开开关S1时，两电阻串联，电压表测量定值电阻R0两端的电压，电流表示数为0.3A，由图乙知电压表的量程为0～15V，分度值为0.5V，电压表的示数为12V，电源电压为
……②
由①②解得
R=60Ω，U=30V
答：电源电压为30V，电阻R为60Ω。
23．52.5J

【详解】
解：只闭合开关S时灯泡正常发光，根据串联电路的电压规律及欧姆定律得，电源电压为
U=UL+UR=UL+IR=2.5V+0.5A×10Ω=7.5V
再闭合开关S1时，电流表示数为1.2A，为电路中总电流，则流过电动机电流为
IM=I总﹣I=1.2A﹣0.5A =0.7A
则10s内电动机消耗的电能
W电=UIMt=7.5V×0.7A×10s=52.5J
答：10s 内电动机消耗的电能是52.5J。














2022-2023学年安徽省安庆市九年级上册物理期末专项提升模拟题（B卷）

评卷人
得分



一、单选题
1．固体、液体和气体的分子之间的相互作用力从弱到强的排列顺序（　　）
A．固体、液体、气体 B．液体、气体、固体
C．气体、固体、液体 D．气体、液体、固体
2．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲

A．一定带正电荷
B．一定带负电荷
C．可能带负电荷
D．可能带正电荷
3．小明利用电能表测量某一家用电器的电功率，当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.04kW•h，那么这一个用电器是（   ）
A．电冰箱 B．普通白炽灯 C．彩色电视机 D．挂壁式空调机
4．如图所示，电源电压为6V，闭合开关，电压表的示数为4V，则以下说法正确的是（　　）

A．灯L1两端的电压为4V
B．灯L1两端的电压为2V
C．电源电压与灯L1两端的电压之和为6V
D．灯L2两端的电压为2V
5．如图所示的电路中，电源两端电压保持不变。开关S始终保持闭合，开关S1由断开到闭合，下列判断正确的是（　　）

A．电路中的总电阻变小 B．电路中的总电阻变大
C．电流表的示数变小 D．电压表的示数不变
6．如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（   ）

A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．滑动变阻器的阻值范围是0～18Ω
D．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V
评卷人
得分



二、多选题
7．如图所示的电路中，电源电压保持不变，当开关S闭合后，只有一个电表有示数；若电路中只有一处故障，且只发生在电阻R或小灯泡L上，则（　　）

A．电流表A有示数，电阻R断路 B．电流表A有示数，小灯泡L短路
C．电压表V有示数，小灯泡L断路 D．电压表V有示数，电阻R短路


评卷人
得分



三、填空题
8．过元旦时，妈妈在厨房炖排骨汤，小雪还没进门就闻到了排骨汤的香味，这是一种______现象；这种现象说明___________________。
9．把一瓶酒精倒去一半，则剩下的酒精的比热容将_______，热值_______。（选填“不变”或“变化”）
10．如图所示为生活中常用的热水瓶，其外壁采用镀银的双层玻璃，并将中间抽成真空，这是为了减少_____。注入一定量的热水后，立即盖上软木塞，软木塞会跳起来．这一过程中瓶内气体的_____能转化为软木塞的机械能。汽油机的_____冲程也发生同样的能量转化。

11．摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷的_____。
12．有一款华为手机上使用的锂电池，标有“3.7V   4500mA·h”，请估算这种电池充满电后，大约可储存的电能是_______J。
13．某同学利用如图所示电路研究并联电路中电流的规律。闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是_______。

14．如图甲所示，R是压敏电阻，其阻值随压力的变化而改变，R0为定值电阻，闭合开关S，改变R上压力大小，两电表示数之间的关系图象如图乙所示，则电源电压U＝______V，______Ω。

15．在如图所示电路中，电源电压不变。当闭合开关后，滑动变阻器的滑动片P向右移动时，电压表示数_______（选填“变大”、“变小”或“不变”）。

16．如图所示的电路中，电源电压不变，R1＝R2＝R3＝10Ω.宇宇同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.3 A，则电源电压U＝________ V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是________ V.

17．王老师去关闭微机房的总电闸时，发现如图所示的电能表转盘在缓慢地转动，他利用手表估测了一下，2min转盘转动了5r，那么2min内消耗了_______J电能；

评卷人
得分



四、实验题
18．某同学按如图所示的电路研究通过导体的电流跟导体电阻的关系。电源电压保持不变，他不断改变电阻箱R1（符号用表示）的阻值，测得相应的电流如下表。分析表中数据可知：电流跟电阻_______，这与其他同学的结论不一样，其原因是_______。
次数
R1/Ω
I1/A
1
2
0.40
2
4
0.32
3
8
0.25


19．用图甲所示电路测定小灯泡的电阻，灯泡正常发光的电压为2.5V。

（1）当灯泡正常发光时，电流表示数如图乙所示，此时电流表读数为_______A，小灯泡电阻为_______Ω；
（2）若闭合开关，电流表及电压表指针均发生偏转，而小灯泡不亮，其可能原因是_______（说出一种原因即可）；
（3）若电压表发生故障，但有已知阻值的定值电阻R0可提供的情况下，下列电路不能测出灯泡电阻的是_______。
A．B．C．
20．某同学做“测量小灯泡电功率”的实验时，连接了如图甲所示的电路，实验前观察小灯泡的螺旋套上标有“2.5V”字样。

（1）要完成甲图的电路连接，电压表应选择连接_____（填“0～3V”或“0～15V”）的量程；
（2）在闭合开关前，变阻器的滑片应放在_____端（填“左”或“右”）；
（3）闭合开关，移动变阻器的滑片，使电压表的示数为_____V时，小灯泡正常发光，此时电流表表盘如乙图所示，电流表的示数是_____A，则小灯泡的额定电功率是_____W。
评卷人
得分



五、计算题
21．现代家庭装修中有些浴室使用燃气热水器提供热水，小红家安装了燃气热水器，已知水进入热水器前的温度是10℃，洗澡时热水器输出热水的温度设定为40℃；如果小红洗一次澡用热水0.05m3，水的比热容是4.2×103J/（kg•℃），水的密度是1×103kg/m3求：
（1）水从热水器中吸收多少热量？
（2）若天然气完全燃烧释放热量的70%被水吸收，需要消耗多少m3的天然气？（天然气的热值=4×107J/m3）
22．如图所示，电源电压恒定，R1＝30Ω，R2＝60Ω．当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A．求：

（1）电源电压；
（2）当开关S3断开，S1、S2都闭合时，电流表的示数．
23．在综合实践活动中，小明设计了一种电热饮水机电路，如图甲所示，R1和R2均为电热丝，S2是自动控制开关，可实现“低挡”、“高挡”之间的转换，饮水机工作时功率随时间的关系图像如图乙所示。求：

(1) 30min内电路消耗的总电能；
(2)饮水机工作时，通过电阻R1的电流；
(3)电阻R2的阻值。

答案：
1．D

【详解】
同一物质在固体→液体→气体的状态下，分子间间隔逐渐变大，分子间作用力逐渐变小；所以，分子间作用力从弱到强的顺序为气体、液体、固体，故D符合题意，ABC不符合题意。
故选D。
2．C

【详解】
如图乙、丙相互排斥，因为同种电荷排斥，已知丙带正电荷，所以乙也带正电；
如图甲、乙相互吸引，因为异种电荷相互吸引，所以甲可能带负电；
又因为带电体有吸引轻小物体的性质，所以甲也可能不带电．
故C正确，ABD错误．

重点是电荷间的相互作用规律，解题不难，但容易出现错误，必要时可以将题目中的带电情况标在图上，则带电情况就很容易区分了．
3．B

【详解】
用电器的功率为

电冰箱的功率约为120W，普通白炽灯的功率约为40W，彩色电视机的功率约为100W，挂壁式空调机的功率约为1000W。故ACD不符合题意，B符合题意。
故选B。
4．B

【详解】
ABD．由电路图可知，灯泡L1、L2串联，电压表测量灯泡L2的两端电压，所以灯L2两端的电压为4V；因串联电路两端电压等于各部分电压之和，所以灯L1两端的电压
U1=U-U2=6V-4V=2V
故AD错误，B正确；
C．电源电压与灯L1两端的电压之和为
U+U1=6V+2V=8V
故C错误。
故选B。
5．A

【详解】
由电路图可知，开关S闭合、S1断开时，两电阻串联，电压表测R2两端电压，电流表测电路中的电流，电路中的总电阻
R＝R1+R2
AB．当开关S、S1闭合时，电路为R2的简单电路，电压表测R2两端电压，电流表测电路中的电流，此时电路中的总电阻R′＝R2，所以开关S1由断开到闭合，电路中的总电阻变小，故A正确、B错误；
C．因电路中的总电阻变小，所以由可知，电路中的电流变大，即电流表的示数变大，故C错误；
D．由U＝IR可知，R2两端的电压变大，即电压表的示数变大（等于电源电压），故D错误。
故选A。
6．C

【详解】
A. 如图当滑片到a端时，只有定值电阻接入电路工作，此时电压表的示数即为电源电压，图2知，最大示数为9V，即电源电压是9V，故A正确；
B. 图2知，当定值电阻两端为9V时，电流为1.5A，所以定值电阻R的阻值是：
，故B正确；
C. 根据图2，当电压表示数为3V时，电流为0.5A，根据串联电路的分压特点，得滑动变阻器两端的电压为：，所以滑动变阻器的最大阻值为：
，故滑动变阻器的阻值范围是0～12Ω，故C错误；
D. 若定值电阻R出现接触不良时，即电路断路时，电流表示数为0，此时电压表串联在电路中，能测出电源电压，所以电压表示数为9V，故D正确；
故C错误，符合题意．
7．BC

【详解】
AB．若电流表A有示数，说明电路为通路，由于电压表无示数，说明与电压表并联部分的电阻为0，因此电路故障为灯泡短路，故A不符合题意，B符合题意；
CD．若电压表V有示数，则电流表无示数，说明电路故障为断路，电压表有示数说明电压表的正负接线柱能与电源两极相连，因此电路故障为灯泡断路，故C符合题意，D不符合题意。
故选BC。
8．     扩散     分子不停的做无规则运动

【详解】
[1]妈妈在厨房炖排骨汤，小雪还没进门就闻到了排骨汤的香味，这是分子的扩散现象。
[2]分子的扩散现象说明了分子不停的做无规则运动。
9．     不变     不变

【详解】
[1][2]一瓶酒精用去一半后，质量变小，但物质种类不变，比热容是物质的一种特性，其大小与物体的质量无关；热值是燃料的一种特性，其大小与质量和燃烧程度无关，所以剩下酒精的比热容和热值均不变。
10．     热量散失     内     做功

【详解】
[1]双层玻璃镀银并抽成真空，减少了热量向外传递，起到保温的作用。
[2][3]高温水蒸气把软木塞冲出，气体对软木塞做功，自身内能减小，转化成软木塞的机械能；汽油机的做功冲程也是这个道理。
11．转移

【详解】
摩擦起电既不是产生了电，也不是创造了电荷，实质是电荷的转移，只是电子从束缚电子能力弱的物体转移到束缚电子能力强的另一个物体，而电子的总数不发生改变。
12．59940

【详解】
该手机电池可储存的电能为
W=UIt=3.7V×4500×10-3A×3600s=59940J
13．电流表的量程选择过小

【详解】
电流表的指针正向偏转超过最大刻度，说明指针会迅速转到最右侧，超过最大刻度，即超过电流表的量程，而两只小灯泡均发光，所以可能是电流表的量程选择过小引起的。
14．     6     10

【详解】
[1][2]由电路图可知，R与R0串联，电压表测R两端的电压，电流表测电路中的电流。由图像可知，当电路中电流I1＝0.2 A时压敏电阻两端的电压U1＝4 V，电路中电流I2＝0.5 A时，压每电阻两端的电压U2＝1 V，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，由可得

即

解得，电源的电压

15．变大

【详解】
由电路图可知，灯泡L与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，灯泡L两端电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端电压变大，即电压表的示数变大。
16．     6     2

【详解】
由电路图可知，当电流表并联在R1两端时，R2、R3串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I＝可得，电源的电压：
U＝I(R2+R3)＝0.3A；
电流表换成了电压表时，三电阻串联，电压表测R1两端的电压，此时电路中的电流：
＝0.2A，
电压表的示数：
U1＝＝0.2A．
17．7.2×103

【详解】
根据电表上的规格可知电表转消耗电量，故2min转盘转动了5r，消耗的电能为

18．     不成反比     没有控制电阻箱R1两端的电压不变

【详解】
[1][2]探究通过导体的电流跟导体电阻的关系，实验采用了控制变量法，改变定值电阻后，要保持不同定值电阻两端的电压不变，记下相应的电流值，找出电流与电阻的关系；分析数据可得
0.40A×2Ω≠0.32A×4Ω≠0.25A×8Ω
即每次电流与电阻的乘积都不相等，说明电流跟电阻不成反比；原因是改变电阻箱R1接入电路的阻值后，没有控制电阻箱R1两端的电压不变，即实验没有控制变量。
19．     0.2     12.5     滑动变阻器接入电路的阻值太大（或电源电压太低）     AC

【详解】
（1）[1]由图甲知，电流表选用小量程，指针指在0.2位置，故示数为0.2A。
[2]由欧姆定律得，小灯泡正常发光时对应的电阻值

（2）[3]若闭合开关，电流表和电压表的指针都发生偏转，说明电路为通路，而小灯泡不亮，则说明电路中的电流过小，由欧姆定律可知，其可能原因是：滑动变阻器接入电路的阻值太大（或电源电压太低）。
（3）[4]A.当开关闭合时，只能测出干路电流，无法得到灯泡的电压和电流，故不能测出小灯泡的电阻；
B.由电路图可知，当开关都闭合时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当下面开关闭合、上面开关断开时，两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电路的总电阻，再根据电阻的串联可以求出灯泡阻值；
C.开关闭合时，只能求出电压，而无法求出通过灯泡的电流，故不能测出小灯泡的电阻。故选AC。
20．     0～3V     左     2.5     0.2     0.5

【详解】
（1）[1]由P=UI，测小灯泡电功率应用电压表测灯泡两端电压，根据灯泡额定电压2.5V，所以电压表应选择0～3V量程。
（2）[2]为保护电路，开关闭合前，应将滑片滑到最大值处，由甲图知滑片应放在左端。
（3）[3]灯泡额定电压为2.5V，所以小灯泡两端的电压要达到2.5V才能正常发光，所以应移动变阻器的滑片，使电压表的示数为2.5V。
[4]由图甲知电流表使用0～0.6A量程，由乙图可知，电流表分度值0.02A，所以电流表示数为0.2A。
[5]灯泡的额定功率为
P=UI=2.5V×0.2A=0.5W
21．(1) 6.3×106J；(2)0.225m3

【详解】
(1)所用热水的质量：
m=ρV=1.0×103kg/m3×0.05m3=50kg；
热水吸收的热量：
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×50kg×（40℃-10℃）=6.3×106J；
(2)天然气完全燃烧释放的热量：
Q放==9×106J，
由Q放=Vq可得，需要消耗天然气的体积：
V==0.225m3．
答：(1)水从热水器中吸收6.3×106J的热量；
(2)若天然气完全燃烧释放热量的70%被水吸收，需要消耗0.225m3的天然气．
22．（1）9V；（2）2.5A

【详解】
（1）当开关S3闭合，S1、S2都断开时，R1与R2串联，电流表测电路中的电流，
∵串联电路中总电阻等于各分电阻之和，
∴根据欧姆定律可得，电源的电压：
U=I（R1+R2）=0.1A×（30Ω+60Ω）=9V；
（2）当开关S3断开，S1、S2都闭合时，R1与R2并联，电流表测干路电流，
∵并联电路中总电阻的倒数等于各分电阻倒数之和，
∴电路中的总电阻：
R==20Ω，
干路电流表的示数：
I′==0.45A．
答：（1）电源电压为9V；
（2）当开关S3断开，S1、S2都闭合时，电流表的示数为0.45A．
23．(1) ；(2) 1A；(3) 110Ω

【详解】
（1）由乙图知，以660W的功率工作了10min，根据得，消耗的电能为

以220W的功率工作了20min，消耗的电能为

30min内电路消耗的总电能为

（2）由图知，当两开关都闭合时，两电阻并联，功率大为高档，当S2断开时，只有R1接入电路工作，为低档，低档功率为220W，根据得通过电阻R1的电流为：

（3）高档功率为660W，低档功率为220W，所以R2的功率为

根据得电阻R2的阻值
