2022-2023学年重庆万州区九年级上册期末物理专项突破试题（AB卷）含解析
展开
这是一份2022-2023学年重庆万州区九年级上册期末物理专项突破试题（AB卷）含解析，共43页。试卷主要包含了下列描述中符合实际的是等内容，欢迎下载使用。
2022-2023学年重庆万州区九年级上册期末物理专项突破试题
（A卷）
评卷人
得分
一、单选题
1．下列描述中符合实际的是（ ）
A．万州的冬天最低温可达﹣30℃
B．人体的安全电压为36V
C．家用电冰箱正常工作时电流大约为0.1A
D．教室里一盏日光灯的功率约为40W
2．在险峻的边疆，有一群最可爱的人，时刻守护着祖国的疆土，他们用双脚丈量着祖国的国界，我们的岁月静好，得益于他们的负重前行。如图是他们日常工作的照片，其中关于物态变化表述正确的是（ ）
A．脸上的霜是凝华现象 B．雪的形成是熔化现象
C．雾的形成是汽化现象 D．冰雪消融成河是液化现象
3．人民有信仰，国家有力量，我国是全球抗击新冠疫情最成功的国家。如图是我国医院里常用的人脸识别测温一体机，可以实现扫健康码查验、口罩检测、体温检测自动报警功能；当出示的健康码为黄色或者红色时，开关S1闭合，红灯亮起；未配戴口罩时，开关S2闭合，红灯亮起；体温超过正常体温时，开关S3闭合，红灯亮起。下列电路设计正确的是（ ）

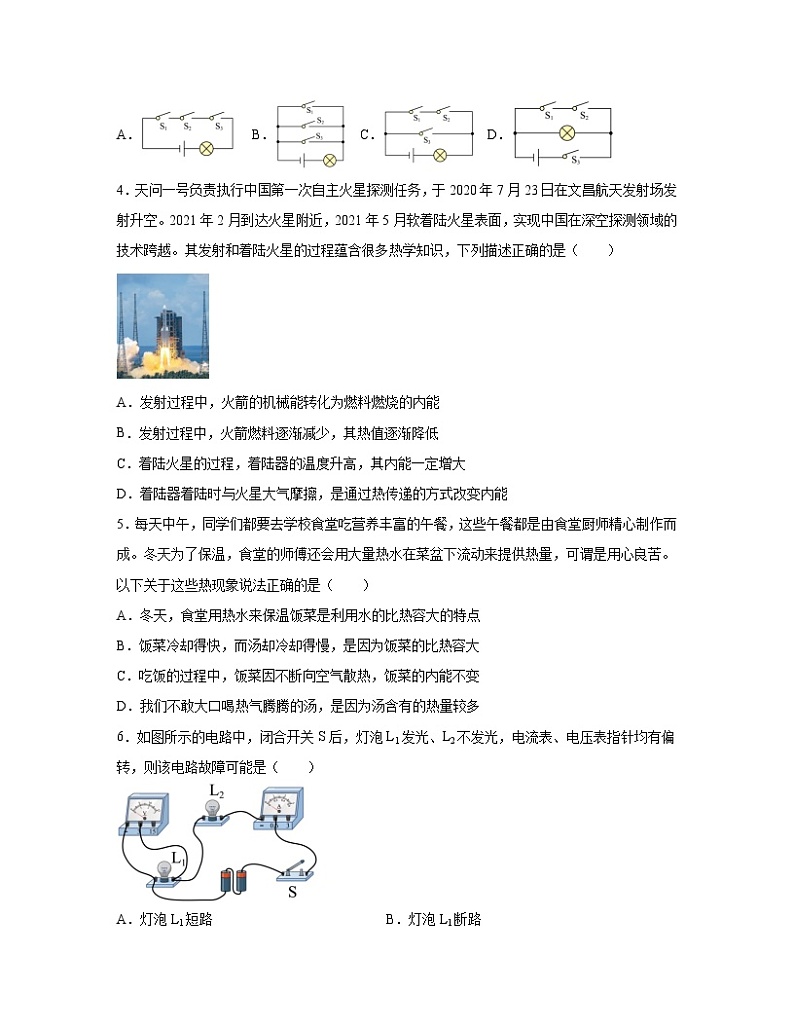

A． B． C． D．
4．天问一号负责执行中国第一次自主火星探测任务，于2020年7月23日在文昌航天发射场发射升空。2021年2月到达火星附近，2021年5月软着陆火星表面，实现中国在深空探测领域的技术跨越。其发射和着陆火星的过程蕴含很多热学知识，下列描述正确的是（ ）
A．发射过程中，火箭的机械能转化为燃料燃烧的内能
B．发射过程中，火箭燃料逐渐减少，其热值逐渐降低
C．着陆火星的过程，着陆器的温度升高，其内能一定增大
D．着陆器着陆时与火星大气摩擦，是通过热传递的方式改变内能
5．每天中午，同学们都要去学校食堂吃营养丰富的午餐，这些午餐都是由食堂厨师精心制作而成。冬天为了保温，食堂的师傅还会用大量热水在菜盆下流动来提供热量，可谓是用心良苦。以下关于这些热现象说法正确的是（ ）
A．冬天，食堂用热水来保温饭菜是利用水的比热容大的特点
B．饭菜冷却得快，而汤却冷却得慢，是因为饭菜的比热容大
C．吃饭的过程中，饭菜因不断向空气散热，饭菜的内能不变
D．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
6．如图所示的电路中，闭合开关S后，灯泡L1发光、L2不发光，电流表、电压表指针均有偏转，则该电路故障可能是（ ）
A．灯泡L1短路 B．灯泡L1断路
C．灯泡L2短路 D．灯泡L2断路
7．现有两只标有“PZ220V，50W”和“PZ220V，25W”的灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列分析正确的是（ ）
A．两灯均正常发光时，L1的电阻比较大
B．将两灯串联接入220V电路中，L1比L2更亮
C．将两灯串联接入220V电路中，两灯消耗的总功率为75W
D．将两灯并联接入220V电路中，通过L1、L2的电流之比为2∶1
8．如图甲所示，电源电压恒定不变，R1为标有“20Ω；1A”的滑动变阻器，小灯泡L标有“4.5V；2.25W”的字样（忽略温度对小灯泡电阻的影响），电压表接0～3V量程，电流表接0～0.6A量程。当只闭合开关S时，移动滑动变阻器的滑片，得到R1的电功率P1与R1的关系如图乙所示。只闭合S1、S2时，移动滑动变阻器的滑片，在保证各电路元件不被损坏的情况下，下列说法正确的是（ ）
A．小灯泡L正常工作时的电阻值为2Ω
B．只闭合S1、S2时，电流表的变化范围为0～0.5A
C．只闭合S1、S2时，电压表的变化范围为0～3V
D．只闭合S1、S2时，小灯泡功率变化范围为1～2.25W
评卷人
得分
二、填空题
9．如图所示，英国物理学家________，做了很多实验研究热与功之间的联系以及电流的热效应；研究电流的热效应时，由于有多个因素影响导体的发热，所以探究过程应采用________的科学探究方法。
10．随着时代的发展，我国汽车产业迅速崛起，汽车进入了千家万户。汽车不但要加油，有时也要加水，行驶过程中，汽车发动机将燃烧油料所产生的内能转换为________供其高速行驶；加水主要是为了冷却发动机，某汽车加了净含量4kg的冷却水， ，行驶一段时间后，水温从20℃升高到70℃，则这些水吸收了________J的热量。
11．做文明人，创文明城。近年来，万州市民齐动员，养习惯、讲文明、育新风，争创全国文明城区。私拉乱接电线是城市常见的不文明行为，劣质老化的电线常常会有绝缘层破损的情况，容易使过往行人直接或间接接触到________（选填“零线”、“火线”）造成触电事故；裸露的电线相互缠绕也容易发生________从而造成火灾，有极高的安全隐患。
12．现有两个定值电阻，甲标有“10Ω；1A”，乙标有“15Ω；0.6A”，将两电阻并联后的总电阻为________Ω；若将它们串联在同一电路中，为保证它们安全工作，电路两端允许加的最大电压为________V。
13．如图甲所示电路中，电源电压恒定不变，已知R1是定值电阻，阻值与温度无关。闭合开关S，将滑动变阻器R2的滑片P从b端移动到a端的过程中，电压表和电流表的示数变化情况如图乙，则定值电阻R1的阻值是________Ω，滑动变阻器R2的最大功率是________W。
评卷人
得分
三、作图题
14．用测电笔分别测家庭电路的A、B两条输电线如图所示，只有接触A时测电笔氖管发光。请用笔画线表示导线，将图中的电灯、开关及三孔插座正确接入电路中。
评卷人
得分
四、实验题
15．小向同学在4块相同的玻璃板上各滴一滴质量相同的水，进行如下图所示的实验探究，探究水蒸发快慢与水的温度、水的表面积和水面上方空气流动快慢的关系。
A． B． C． D．
（1）通过A、B两图的对比，可以得出水蒸发快慢与水的________有关；
（2）通过________两图的对比，可以得出水蒸发快慢与水的温度有关；
（3）比较A、D两图，得出液体表面空气流速越快，蒸发速度________。
16．在探究“冰熔化时温度随时间变化规律”的实验中，实验装置如图甲所示：
①实验时应将________（选填“整块冰”或“碎冰”）放入图甲装置试管中；
②观察图乙，温度计的示数为________ ℃；
③某同学根据记录的数据绘制了温度随时间变化的图象丙，由图象可知：冰属于________（选填“晶体”或“非晶体”）。
17．在“探究电流与电阻的关系”实验中：
（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线________；
（2）连接电路时，开关应处于________状态，闭合开关前滑动变阻器滑片应移动到________处；
（3）滑动变阻器在该实验中的作用除了保护电路之外，还有________的作用；
（4）实验过程中，将5Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片至适当位置，此时电流表示数如图乙所示，则电流表示数为________A。将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片向________（选填“左”或“右”）端移动，来保证电压表的示数为________V。
18．如图甲所示是小鹏测量小灯泡电功率的实验电路图，已知小灯泡的额定电压为2.5V，电源电压为3V恒定不变，滑动变阻器标有“20Ω；1A”的字样。
表一保持电阻不变时，研究电流随电压的变化
实验序号
电压U/V
电流I/A
1
0.5
0.05
2
1
0.1
3
2
0.2
（1）该实验的实验原理是________；
（2）小鹏连接好电路后，闭合开关，缓慢移动滑动变阻器的滑片，发现小灯泡不发光，电流表无示数，电压表示数为3V，则电路的故障可能是________；
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，小鹏获得了多组数据并将其绘制成I-U图像如图乙，则小灯泡的额定功率是________W，其亮度由________（选填“实际功率”或“额定功率”）决定；
（4）如图乙，小鹏还发现图像是弯曲的，细思其原因是灯丝的电阻随温度的升高而________（选填“增大”、“减小”或“不变”）；
（5）小鹏做完实验，还有一些时间，于是决定将小灯泡换成定值电阻，利用已有器材验证同组小刚的一组数据，这是小刚以前做的“电流与电压关系”的一组数据，记录在表格中，数据如表格所示；
①小鹏应该找实验管理员借一个阻值为________Ω的定值电阻，用来取代小灯泡进行实验；
②根据计算判断：小鹏同学不能完成第________组的实验数据；如果想要完成该组数据，他可以更换一个最大阻值至少为________Ω的滑动变阻器。
评卷人
得分
五、计算题
19．如图所示，电源电压保持不变，R1=10Ω。闭合开关S，电压表示数为6V，电流表示数为0.3A。求：
（1）电阻R2的阻值；
（2）电源电压。
20．随着国民经济逐渐强大，人民生活越发富裕，小明家换住的新楼房的厨电家电也越发丰富。小明某次烧开水，将水壶里加入2kg水，用温度计测得初温为20℃，大火加热直至沸腾，观察家里的燃气表发现使用了0.020m3的天然气，又在物理书中查到天然气热值为8×107J/m3（当时的大气压为1标准大气压），。求：
（1）烧开这壶水，水需要吸收多少热量；
（2）烧开这壶水所用天然气完全燃烧释放出的热量；
（3）厨房还有电热水壶，小明还想测试电热水壶的热效率，于是断开其他用电器，只让电热水壶工作，烧开相同质量相同初温的水直到沸腾，并观察电能表转动700转，电能表如图所示，则电热水壶的热效率为多少？
21．冬季到来，因气温低，水的蒸发量减少，所以空气湿度降低，导致人们皮肤、口、鼻干燥不适，所以市面上一种电热加湿器比较流行。某型号电热加湿器的原理如图甲所示。R1、R2都是发热电阻，不考虑温度对电阻的影响，且R2＝3R1；S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的切换，低挡为小功率加热，高挡为大功率加热。其部分技术参数如表所示。
额定电压（V）
220
高挡发热功率（W）
400
注水仓最大注水量（kg）
3
（1）求电热加湿器中R1的阻值；
（2）用电高峰期，实际电压只有198V，求此时“高挡”的实际功率；
（3）某次在额定电压下使用电热加湿器，其30min的功率与时间的关系图像如图乙所示。请计算30min内电加湿器消耗的总电能。
答案：
1．D
【详解】
A．万州地处南方，冬天最低温可达﹣10℃，不会达到﹣30℃，故A不符合题意；
B．人体的安全电压为不高于36V，故B不符合题意；
C．家用电冰箱正常工作时电流大约为1A，故C不符合题意；
D．一盏教室里的日光灯的功率约为40W，符合实际，故D符合题意。
故选D。
2．A
【详解】
A．霜是水蒸气遇冷变成的小冰晶，是凝华现象，故A正确；
B．雪是水蒸气遇冷变成的小冰晶，是凝华现象，故B错误；
C．雾是水蒸气遇冷凝结成小水滴并与空气中的尘埃结合形成的，是液化现象，故C错误；
D．冰雪消融是固态变成液态，是熔化现象，故D错误。
故选A。
3．B
【详解】
根据题意可知，当出示的健康码为黄色或者红色时，开关S1闭合，红灯亮起；未配戴口罩时，开关S2闭合，红灯亮起；体温超过正常体温时，开关S3闭合，红灯亮起，综上可知，三开关可以独立工作、互不影响即为并联，且红灯位于干路，故B符合题意，ACD不符合题意。
故选B。
4．C
【详解】
A．火箭从地面向上加速运动的过程中，火箭内的燃料燃烧时将化学能转化为内能再转化为火箭的机械能，故A错误；
B．热值是燃料的特性，与燃料的燃烧情况、燃料的质量无关，所以燃料的热值不变，故B错误；
C．同一个物体的温度升高，内能增大。着陆火星的过程，着陆器的温度升高，其内能一定增大，故C正确；
D．着陆器着陆时与火星大气摩擦，克服摩擦做功，是通过做功的方式改变内能，故D错误。
故选C。
5．A
【详解】
A．因为水的比热容较大，降低相同的温度，放出的热量多，饭菜容易保温，所以食堂用热水来保温饭菜，利用了水的比热容较大的特性，故A正确；
B．在放出相同热量后，比热容小的物质降温快，比热容大的物质降温慢，所以饭菜冷却得快，而汤却冷却得慢，是因为饭菜的比热容小，故B错误；
C．饭菜从打饭处端到餐桌的过程，饭菜与空气之间发生热传递，会不断向空气中释放热量，内能会减小，故C错误；
D．我们不敢大口地喝热气腾腾的汤，是因为热汤的温度高；热量是一个过程量，不能说物体含有多少热量，故D错误。
故选A。
6．C
【详解】
由图可知，该电路为串联电路，电压表测量L1两端的电压，电流表测量电路中的电流；闭合开关S后，灯泡L1发光、L2不发光，电流表指针偏转，说明电路是通路，电路出现了短路现象；电压表指针偏转，说明与电压表并联部分是正常的，所以故障是灯泡L2短路。故C符合题意，ABD不符合题意。
故选C。
7．D
【详解】
A．由可知两只灯泡的电阻分别为
因此两灯正常发光时，L2的电阻比较大，故A错误；
B．将两灯串联在220V电路中，通过两灯的电流相同，已知L2的电阻比较大，由可知L2的实际功率较大，即L2灯更亮，故B错误；
C．两灯串联后的总电阻为
则两灯消耗的总功率为
故C错误；
D．将两灯并联接入220V电路中，由并联电路的电压特点和欧姆定律可知通过两灯的电流之比为
故D正确。
故选D。
8．D
【详解】
由电路图可知，只闭合开关S时，滑动变阻器R1和定值电阻R2串联，根据图乙可知电阻或时，电阻R1的电功率都为1W，根据P＝I2R求出电路电流，再根据串联电路电阻规律和欧姆定律求出电源电压和定值电阻R2的阻值；根据图乙可知电阻时，电阻R1的电功率为1W，由P＝I2R可知，此时电路电流为
电阻时，电阻R1的电功率为1W，由P＝I2R可知，此时电路电流为
因串联电路的总电阻等于各分电阻之和，所以由可知，电源电压为
解得R2＝8Ω，U＝6V。
由可知，灯泡正常发光的电阻为
由电路图可知，只闭合S1、S2时，灯泡与滑动变阻器R1串联，电流表测量电路电流，电压表测量滑动变阻器R1两端电压；由P＝UI可得，灯泡的额定电流
由于灯泡的额定电流为0.5A，滑动变阻器允许通过的最大电流为1A，电流表的量程为0～0.6A，则电路的最大电流为0.5A，因串联电路两端电压等于各部分电压之和，所以电压表的最小示数
灯泡的最大功率为灯泡的额定功率2.25W；因电压表的量程为0～3V，所以电压表的最大示数为3V，此时滑动变阻器接入电路阻值最大，电路电流最小，此时灯泡两端电压为
电路最小电流为
灯泡的最小功率
故灯泡正常发光的电阻为，电流表的变化范围为0.33A～0.5A；电压表的变化范围为1.5V～3V；小灯泡功率变化范围为1W～2.25W，故ABC错误，D正确。
故选D。
9． 焦耳 控制变量法
【详解】
[1]英国物理学家焦耳做了很多实验研究热与功之间的联系以及电流的热效应，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，即著名的焦耳定律。
[2]研究电流的热效应时，由于电流通过电热器产生的热量与电流、电阻和通电时间有关，即有多个因素影响导体的发热，所以，探究过程应采用控制变量法的科学探究方法。
10． 机械能 8.4×105
【详解】
[1]发动机在做功冲程中燃烧油料所获得的内能会转换为机械能供应汽车动力。
[2]水吸收的热量为
11． 火线 短路
【详解】
[1]劣质老化的电线常常会有绝缘层破损的情况，容易使过往行人直接或间接接触到火线，通过人体有电流，会造成触电事故。
[2]裸露的电线相互缠绕，也容易发生短路，使得电路中的电流过大，从而造成火灾，有极高的安全隐患。
12． 6 15
【详解】
[1]并联电路总电阻的倒数等于各分电阻的倒数之和，甲标有“10Ω；1A”，乙标有“15Ω；0.6A”，根据并联电路电阻规律可得两电阻并联后的总电阻为
[2]串联电路处处电流相等，两只定值电阻串联时，电路中的最大电流为0.6A，串联电路的总电阻等于各分电阻之和，所以串联电路的总电阻为
由欧姆定律可得，串联电路两端允许加的最大电压
13． 10 0.9
【详解】
[1]由图甲知道，该电路为R1和R2的串联电路，电流表测电路中的电流，电压表测R2两端的电压；由图乙知道，当电路中的电流最大为I1＝0.6A时，电压表的示数为0V，即R2两端的电压为0V，由欧姆定律可知电源电压为
U＝U1＝I1R1＝0.6A×R1 ①
当电路中的电流为I2＝0.2A时，电压表的示数为4V，即R2两端的电压为U2＝4V，由串联电路的电压特点和欧姆定律可知电源电压为
U＝U1′+U2＝I2R1+4V＝0.2A×R1+4V ②
联立①②可解得
U＝6V，R1＝10Ω
[2]滑动变阻器的最大阻值为
滑动变阻器R2的功率为
当R2＝R1＝10Ω时，R2的功率最大；则滑动变阻器R2的最大功率为
14．
【详解】
家庭电路中，能使测电笔氖管发光的是火线，则A为火线，B为零线。灯泡的接法：火线首先接开关，再接灯泡的金属点，零线直接接灯泡的螺旋套； 三孔插座的上孔接地线，左孔接零线，右孔接火线。
15． 表面积 A、C 越快
【详解】
（1）[1]要研究水蒸发的快慢与水温度、水的表面积的大小、以及水上方空气流动的速度的关系时，应用控制变量法。通过A、B两图的对比可知，水的温度、表面上方空气的流动速度相同，水的表面积不同，故可以得出水蒸发快慢与水的表面积有关。
（2）[2]要想得出水蒸发快慢与水的温度有关，应控制水的表面积和表面上方空气的流动速度相同，而温度不同，故可通过A、C两图的对比得出。
（3）[3]比较AD两图可以看出，水的表面积和温度相同，表面上方空气的流动速度不同，可以得出液体表面空气流速越快，蒸发速度越快。
16． 碎冰 ﹣2 晶体
【详解】
①[1]将碎冰放入试管采用水浴法加热，可以使物质受热均匀，且温度上升较慢，便于记录实验数据；
②[2]温度计的分度值是1℃，液面位于0℃以下两格处，所以读数为﹣2℃；
③[3]由图象丙可知：冰熔化时温度不变，所以冰是晶体。
17． 断开 阻值最大 控制定值电阻两端的电压不变 0.3 右 1.5
【详解】
（1）[1]实验中定值电阻应串联接入电路，故定值电阻与滑动变阻器相连的导线错误，应将滑动变阻器的左上接线柱与定值电阻的右侧接线柱相连，如图：
（2）[2][3]连接电路时，为保护电路，开关应处于断开状态，闭合开关前滑动变阻器滑片应移动到阻值最大处。
（3）[4]滑动变阻器在该实验中的作用除了保护电路之外，还有控制定值电阻两端的电压不变的作用。
（4）[5]电流表选用小量程，分度值为0.02A，示数为0.3A，根据欧姆定律可知定值电阻两端的电压
实验中应控制定值电阻两端的电压为1.5V不变。
[6][7]将5Ω的电阻更换为10Ω的电阻，闭合开关，根据串联分压特点可知，定值电阻两端的电压变大，为控制定值电阻两端的电压不变，应让滑动变阻器两端的电压变大，将滑动变阻器的滑片向右端移动，来保证电压表的示数为1.5V。
18． P＝UI 小灯泡开路了 0.75 实际功率 增大 10 1 50
【详解】
（1）[1]伏安法测小灯泡电功率的原理为
（2）[2]电路连接正确，闭合开关后，灯泡不发光，电流表无示数，电路可能断路，而电压表有示数且等于电源电压，说明电压表两接线柱到电源间是通路，所以故障的原因可能灯泡开路。
（3）[3]根据小灯泡的 图像知，灯在额定电压下的电流为0.3A，则小灯泡的额定功率是
[4]灯泡的实际功率越大，灯泡越亮，灯泡的亮度是由灯泡的实际功率决定的。
（4）[5]由图乙可知，灯泡两端的电压增大，通过灯泡的电流也增大，但灯泡两端的电压增加比通过灯泡的电流增加的更快，由欧姆定律可知，小灯泡的电阻随电压增大而增大，由
可知，电压和电流都增大时，电功率增大，温度升高，说明小灯泡的电阻随温度的升高而增大。
（5）[6]①取代小灯泡的定值电阻的阻值为
②[7][8]假设滑动变阻器的最大阻值为Rx，根据串联电路的分压关系，当定值电阻为10Ω，定值电阻两端的电压为0.5V时，可得
所以
滑动变阻器的最大阻值是20Ω，不能完成第一组的实验数据，可以更换一个最大阻值至少为50Ω的滑动变阻器。
19．（1）20Ω；（2）9V
【详解】
解：由电路图可知，R1、R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）因为串联电路中的电流处处相等，所以通过R1、R2的电流相等，均等于0.3A，由 可知，电阻R2的阻值
（2）由 可知，电阻R1两端的电压
U1=IR1=0.3A×10Ω=3V
由串联电路的电压特点可知，电源电压
U=U1+U2=3V+6V=9V
答：（1）电阻R2的阻值为20Ω；
（2）电源电压为9V。
20．（1）6.72×105J；（2）1.6×106J；（3）80%
【详解】
解：（1）水吸收的热量为
（2）烧开这壶水所用天然气完全燃烧释放出的热量为
（3）因表示电能表的转盘每转1r，电路中消耗电能，所以，电能表转盘转了700转消耗的电能为
电热水壶的热效率为
答：（1）烧开这壶水，水需要吸收的热量为6.72×105J；
（2）烧开这壶水所用天然气完全燃烧释放出的热量1.6×106J；
（3）电热水壶的热效率为80%
21．（1）121Ω；（2）324W；（3）3.6×105J
【详解】
解：（1）由图甲知，开关S接“1、2触点”时，电路断路，开关接“2、3触点”时两电阻串联，接“3、4触点”时R2被短路，只有R1接入电路，,电源电压一定，由
可知，接“2、3触点”时电阻最大，总功率最小，为低挡；接“3、4触点”时电阻最小，总功率最大，为高挡。
由表格数据知高挡功率
则R1的阻值
（2）用电高峰期，实际电压只有198V，此时“高挡”的实际功率
（3）由图乙知，工作30min时，其中高挡工作时间为10min，低挡工作时间为
由题可知
则低挡的发热功率
则加湿器消耗的总电能
答：（1）电热加湿器中R1的阻值为121Ω；
（2）此时“高挡”的实际功率为324W；
（3）加湿器消耗的总电能为3.6×105J。
2022-2023学年重庆万州区九年级上册期末物理专项突破试题（B卷）
评卷人
得分
一、单选题
1．如图所示的四个实验现象中，能说明分子间有吸引力的是（ ）
A．如图中、两个表面光滑的铅块紧压后能粘在一起
B．如图中、两个塑料吸盘之间的空气被挤掉后能吊起重物
C．如图中，带电体能吸引轻小物体
D．如图中、打开醋瓶盖能嗅到醋味
2．下列说法正确的是（ ）
A．热量总是由内能大的传递给内能小的物体
B．物体吸收热量，温度一定升高
C．一块0oC的冰全部熔化成0oC的水，内能不变
D．物体温度升高，内能一定增加
3．如图所示为汽油机工作过程的示意图，按照吸气冲程、压缩冲程、做功冲程和排气冲程的顺序排列，正确的是（ ）
A．甲丁丙乙 B．甲乙丁丙 C．甲丙丁乙 D．甲丁乙丙
4．根据欧姆定律可导出公式R＝U/I，依此可测定导体的电阻，下列说法中正确的是
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与本身的材料和属性有关，与电压、电流无关
C．导体的电阻既与导体两端的电压成正比，又与导体中的电流成反比
D．导体的电阻与导体中的电流成反比
5．小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的张师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小安学了电学知识后为减轻张师傅的工作量，设计了一个电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（ ）
A． B． C． D．
6．下列说法中正确的是（ ）
A．尘土飞扬，说明分子在不停的运动
B．氧气被压缩装入钢瓶，说明分子间有引力
C．咸菜放在水里泡一会，咸菜的盐会有一部分扩散到水里，咸菜的味会变淡
D．碎的玻璃无法复原说明分子间存在斥力
7．如图所示电路中，电源电压不变，开关闭合，当滑动变阻器的滑片P由中点向右端移动时，下列说法不正确的是（ ）
A．电流表的示数变小 B．电压表的示数变大
C．灯泡的亮度不变 D．电路消耗的总功率变小
8．a、b、c三盏灯分别标有“110V 40W”、“220V 40W”、“36V 40W”的字样，三盏灯都正常发光，比较它们的亮度（ ）
A．a灯最亮 B．b灯最亮
C．c灯最亮 D．三盏灯一样亮
9．关于教室里的日光灯之间的连接方式下列说法中正确的是
A．所有日光灯之间都是并联 B．所有灯之间都是串联的
C．只要灯亮，串联、并联都行 D．由一个开关控制两盏灯时，两灯串联
10．一箱汽油用掉一半后，剩下的一半汽油与原来一箱汽油相比较
A．质量变为原来的一半 B．比热容变为原来的一半
C．热值变为原来的一半 D．密度变为原来的一半
评卷人
得分
二、多选题
11．下列说法不正确的是（ ）
A．火箭用液态氢做燃料是因为氢的热值大
B．甲汽油机的热机效率比乙的高，表明甲做功比乙快
C．热机的效率也有等于1的时候
D．燃料的热值是由燃烧情况决定的，燃烧的越充分热值就越大
12．对于以下信息，其中正确的是（ ）
A．电冰箱冷藏室内的灯泡和电动压缩机是并联的，家庭电路中电灯与开关是串联的
B．质量和初温相等的铜和铅，吸收相同的热量后接触，热量会由铜传给铅（c铜>c铅）
C．给蓄电池充电的过程是将化学能转化为电能
D．汽车发动机用水来冷却效果比较好，是因为水的比热容较大
13．如图所示是电阻RA和RB的I-U图象，分析可知下列说法中正确的是
A．当RA两端电压为0V时，RA的阻值是10Ω
B．当RB两端电压为2V时，通过RB的电流为0.1A
C．当两电阻并联时，通过RA和RB的电流之比为1:2
D．当两电阻串联时，RA和RB两端的电压之比为1:2
评卷人
得分
三、填空题
14．父亲节那天，小明给父亲启啤酒时，发现瓶口出现“白雾”，这是瓶内的气体冲出时，内能转化为____能，使气体的内能减小，温度降低，水蒸气液化而产生的现象．这个现象说明____可以改变物体的内能．
15．从产品说明书得知，一台“6V 3W”的迷你型小风扇，电动机线圈阻值为0.5Ω，则小风扇正常工作1min消耗的电能为 _____J，电动机线圈1min产生的热量为 _____J。
16．一台单缸四冲程汽油机，飞轮转速是1200r/min，该汽油机每秒钟内完成_____个冲程，做功________次．
17．将分别标有“1.5A， 10Ω”和“0.6A ，20Ω”的两个电阻串联接入电路，为使电阻不被烧坏，总电压不得超过______V。若将它们并联起来，干路上的电流不能超过______A。
18．小明家电能表上标着，单独使用电热水器，20min转了1500r，热水器消耗的电能是______，该热水器的功率是______W。
19．现有：①花生油、②铅笔芯、③水银、④塑料盒、⑤铜钥匙等物品，其中属于导体的是_______，常温常压下属于绝缘体的有_______。（均填序号）
20．如图所示的电路中有两只灯泡L1、L2，现要使两只灯泡串联连接，应闭合开关 _____；要使两灯泡并联，应闭合开关 _____；绝对不能将三个开关同上闭合，否则会烧坏电源的。
21．如图所示，用细线将吸管悬挂起来．小明用餐巾纸摩擦吸管使其带电，将某一物体放在吸管的一端，发现吸管 向该物体靠近，由此____（选填“能”或“不能”）判断该物体为带电体；小明用丝绸摩擦过的玻璃棒靠近该 吸管时，观察到玻璃棒吸引吸管，由此可知吸管带_____ 电，在与吸管摩擦的过程中餐巾纸_____ （选填“失 去”或“得到”）电子．
22．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是_______V，R1与R2的电阻之比为________。
23．夏日荷塘里荷花盛开，微风吹过，飘来阵阵花香，这是______现象，这一现象说明分子在______。
24．阅读短文并回答下列问题：
各种金属导体中，银的导电性能是最好的，但还是有电阻存在。20世纪初，科学家发现，某些物质在很低的温度时，如铝在﹣271.76℃以下，铅在﹣265.95℃以下，电阻就变成了零，这就是超导现象，用具有这种性能的材料可以做成超导材料。目前已经开发出一些“高温”超导材料，它们在100K（﹣173℃）左右电阻就能降为零。
如果把超导现象应用于实际，会给人类带来很大的好处。在发电厂发电、输送电能等方面若能采用超导材料，就可以降低由于电阻引起的电能损耗。如果用超导材料来制造电子元件，由于没有电阻，不必考虑散热问题，元件尺寸可以缩小，进一步实现电子设备的微型化。
（1）超导材料的电阻是______。
（2）导体的电阻是导体本身的一种性质，它的大小与导体的______、______和______有关。阅读上述材料可知，导体的电阻还受______的影响。
（3）若常温下超导体研制成功，则超导体适合做______。
A．电热水壶 B．输电线 C．电热吹风机 D．电热毯。
评卷人
得分
四、实验题
25．某同学在做“比较不同物质的吸热能力”的实验时，使用相同的电加热器给水和煤油加热，得到的实验数据如表：
物质
次数
质量m/kg
升高的温度Δt/℃
加热时间t/min
水
1
0.1
10
2
2
0.2
10
4
煤油
3
0.1
10
1
4
0.2
10
2
（1）实验中，记录加热时间的目的是：______；
（2）分析第1、2次或第3、4次实验数据，可以得出的初步结论是：同种物质升高相同温度时，吸收热量的多少与物质的 ______有关；分析第1、3次或第2、4次实验数据，可以得出的初步结论是：______升高相同的温度时，吸收的热量不同；
（3）如果加热相同的时间，质量相同的水和煤油，______温度升高的多；
（4）下列探究过程中也采用了与本实验研究方法相同的是 ______；
A．探究电流与电压的关系实验
B．探究平面镜成像的特点
C．伏安法测电阻实验
D．测小灯泡的电功率实验
（5）最终得到水和煤油吸热能力强的是 ______；煤油的比热容为______。
26．如图是小明探究串联电路电流特点的实验电路图：
（1）小明最好选择两个小灯泡的规格应该是________的；（填“相同”或“不相同”）
（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________。实验时L1没亮的原因可能是________ ；
A．通过灯泡L1的电流比L2中的电流小 B．L1灯泡的灯丝断了
C．L1灯座处可能短路了 D．L1灯泡靠近电源正极
（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________ ；
实验序号
电流表的位置
A
B
C
1
电流I/A
0.3
0.3
0.3
2
电流I/A
0.4
0.4
0.4
3
电流I/A
0.2
0.2
0.2
（4）他获得三组不同电流值的方法是：________ ；
（5）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）
甲：________ 乙：________ 。
27．志刚同学在“测量小灯泡的额定功率”实验中，所用电源电压恒为6V，小灯泡的额定电压为2.5V。
（1）请你用笔划线代替导线，将图甲连接完整（导线不能交叉）；______
（2）此实验原理是 _____；
（3）连接完电路后，闭合开关发现电压表有示数，电流表无示数，灯泡不亮，电路的故障可能是 _____；
A．灯泡短路
B．滑动变阻器短路
C．灯泡断路
D．滑动变阻器断路
（4）故障排除后重新闭合开关，移动滑片，发现电压表示数为2.0V，要测定小灯泡的额定功率，则志刚应将滑片适当地向 _____（选填“左”或“右”）移动，使电压表的示数为2.5V；若小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为 _____W；
（5）如果测得通过小灯泡的电流随电压变化的关系如图丙所示，若把这样的两只灯泡串联接在4V的电源上，则此时每只灯泡的电阻为 _____Ω，每只灯泡是实际功率为 _____W；
（6）结合图丙的信息思考 _____（选填“能”、“不能”）利用甲图的电路和器材，采用控制变量的方法来“探究电流与电压的关系”；
（7）为了研究电流和电阻的关系，志刚找到几个定值电阻，阻值分别为10Ω、15Ω，20Ω，30Ω，他用10Ω的电阻替换电路中的小灯泡，移动滑片使电压表示数为2.4V，记录电流表示数，又换上20Ω的电阻，移动滑片最终电流表示数为 _____A，要完成研究电流和电阻关系是实验，滑动变阻器的最大阻值至少为 _____Ω。
评卷人
得分
五、简答题
28．暑假里.小梅跟着妈妈去青岛避暑．一天.烈日当空.小梅在海边玩耍时发现：海边的沙子热得烫脚.而海水却是凉凉的．请用比热容的知识说明这一现象．
答：____________________________________．
评卷人
得分
六、计算题
29．某中学为学生供应开水，用锅炉将20L的水从25 oC加热到100 oC，燃烧了0.6kg的无烟煤。水的比热容是4.2×103J/（kg•oC），无烟煤的热值是3.4×107J/kg。求：
（1）锅炉内的水吸收的热量是多少？
（2）无烟煤完全燃烧放出的热量是多少？
（3）此锅炉的效率是多少？（效率保留两个有效数字）
30．如表为一台电热水器的铭牌（有一项内容模糊不清），电热水器内部简化电路如图所示，R1和R2均为电热丝。
XX牌电热水器
额定电压
220V
额定电流
高温挡
中温挡
5A
低温挡
2A
电源频率
50Hz
（1）当开关S2接a、S1闭合时电热水器处于 _____挡；
（2）低温挡正常工作时的额定功率；_____
（3）中温挡正常工作10分钟产生的热量；_____
（4）高温挡正常工作时的额定电流。（保留一位小数）_____
答案：
1．A
【分析】
【详解】
A．两个表面光滑的铅块紧压后，由于分子间存在相互的引力而使两块铅块粘在一起，故A符合题意；
B．两塑料吸盘间空气被挤掉后能吊起重物，说明了大气压强的存在，不能说明分子间存在引力，故B不符合题意；
C．图丙实验说明带电体能吸引轻小物体，不能说明分子间存在引力，故C不符合题意；
D．图丁中，打开醋瓶盖能嗅到醋味，说明分子不停地做无规则运动，不能说明分子间存在引力，故D不符合题意。
故选A。
2．D
【详解】
A．热量总是从高温物体传向低温物体，或从同一物体的高温部分传向低温部分，故A错误；
B．物体吸热时，温度不一定升高，如晶体熔化时吸收热量但温度不变，液体沸腾时吸热量但温度不变；故B错误；
C．一块0℃的冰全部熔化成的水的过程中，吸热但温度不变，其内能是增大的，故C错误；
D．内能是物体中所有热分子运动的动能和分子势能的总和。因为物体温度升高，分子无规则运动变快，则内能一定增加，故D正确。
故选D。
3．A
【分析】
【详解】
甲图中的进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；乙图中的排气门打开，活塞向上运动，气缸容积减小，是排气冲程；丙图中的气门都关闭，活塞向下运行，气缸容积增大，是做功冲程；丁图中的气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程；故顺序应该是：甲、丁、丙、乙。
故选A。
4．B
【详解】
公式说明，导体电阻的大小等于导体两端的电压与通过导体的电流大小的比值；但电阻是导体本身的一种性质，其大小决定于导体的长度、材料和横截面积，与它两端的电压和通过的电流无关．
故选B．
本题考查欧姆定律及其公式变形的应用，关键知道影响电阻大小的因素是导体的材料、长度、横截面积和温度，与导体两端的电压和通过的电流没有关系．
5．D
【详解】
A．断开东、西、北门任何一个开关，与其相连的灯泡都不发光，故A不符合题意；
B．东、西、北门都闭合时，三个灯都不发光，断开东、西、北门任何一个开关，灯泡都发光，故B不符合题意；
C．断开东、西、北门任何一个开关，都不影响三个灯泡正常发光，故C不符合题意；
D．当开关全部闭合时，三个灯泡全部被短路，不发光，当东、西、北有一个开关断开，该灯被接通发光，两个开关断开，就是两个灯发光，依此类推，故D符合题意。
故选D。
6．C
【详解】
A．尘土是我们肉眼能看到的小颗粒，不属于分子的运动，不能说明分子在不停运动，故A错误；
B．氧气被压缩装入钢瓶，是因为分子间存在间隙，故B错误；
C．咸菜放水里的时候，咸菜里的盐分子不断的运动，扩散进入水中，故咸菜变淡，故C正确；
D．破碎的玻璃碎片之间的距离远远超过10倍的分子间距离，所以不可能再有分子间的引力和斥力作用，故D错误。
故选C。
7．B
【详解】
由电路图可知，灯泡与滑动变阻器并联，电流表测滑动变阻器支路的电流，电压表测电源的电压。
AD．当滑动变阻器的滑片P由中点向右端移动时，接入电路中的电阻变大，由可知，该支路的电流变小，电流表示数变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，由可知，电路消耗的总功率变小，故AD正确，AD不符合题意；
B．因电源电压不变，所以，滑片移动时，电压表的示数不变。故B错误，B符合题意；
C．因并联电路中各支路独立工作、互不影响，通过灯泡L的电流不变，灯泡两端为电源电压，根据可知，实际功率不变，灯泡的亮暗不变，故C正确，C不符合题意。
故选B。
8．D
【详解】
由题可知，灯正常发光时，它们的实际功率都是各自的额定功率，由于三盏灯的额定功率相等，所以三盏灯的实际功率相同，灯泡亮度由实际功率决定，所以三盏灯亮度相同。故ABC不符合题意，D符合题意。
故选D。
9．A
【详解】
AB．教室内所有日光灯之间都是并联，故A正确，B错误；
C．如果灯是串联的，可能灯泡不正常发光，故C错误；
D．由一个开关控制两盏灯时，两灯可能串联也可能是并联，故D错误。
故选A。
10．A
【详解】
一箱汽油用掉一半后，所含的汽油减少，所以质量变为原来的一半，但是热值、密度和比热容是不会改变的，因为物质确定后，物质的这些属性与质量无关．故B、C、D错误．
故选A
11．BCD
【详解】
A．热值是燃料的一种特性，反映了燃料燃烧放热的能力，相同条件下，燃烧燃料，热值越大，放出的热量越多。因此火箭用液态氢做燃料是因为氢的热值大，故A正确，不符合题意；
B．热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，与做功快慢无关，故B错误，符合题意；
C．热机工作过程中，不可避免地要克服机械之间的摩擦而做额外功，因此热机效率不可能达到100%，故C错误，符合题意；
D．热值是指单位质量的某种燃料完全燃烧放出的热量，是燃料的一种特性，只与燃料的种类有关，与燃料是否完全燃烧等因素无关，故D错误，符合题意。
故选BCD。
12．AD
【详解】
A．电冰箱的压缩机和冷藏室内的照明灯，在工作时互不影响，因此是并联的，家庭电路中电灯与开关是串联的，故A正确；
B．因为铅块和铜块的质量、吸收的热量均相同，c铅
D．因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以暖气装置中用水来供热；升高相同的温度，水吸收的热量多，所以汽车发动机中又用水来冷却，故D正确。
故选AD。
13．ABD
【详解】
A． 由图知，RA为定值电阻，RA==10Ω,当RA两端电压为0V时，RA的阻值是10Ω，故A正确；
B． 由图知，当RB两端电压为2V时，通过RB的电流为0.1A，故B正确；
C．当两电阻并联时，电压相等，由图知，通过RA和RB的电流之比为2:1,故C错误；
D． 当两电阻串联时，电流相等，由图知，RA和RB两端的电压之比为1:2，故D正确．
14． 机械 做功
【详解】
启啤酒时，瓶子内气体对瓶盖做功，内能转化为机械能，内能减小，温度降低，水蒸气液化成“白雾”，这个现象说明做功可改变物体的内能．
15． 180 7.5
【详解】
[1]已知小风扇的额定功率为3W，则1min消耗的电能为
[2]由可知小风扇的工作电流为
由焦耳定律可知电动机线圈1min产生的热量为
16． 40 10
【详解】
[1][2]飞轮转速是
1200r/min=20r/s
因一个工作循环转2圈，完成4个冲程，做功一次；所以每秒完成10个工作循环，完成40个冲程，做功10次。
17． 18 1.8
【详解】
[1]因串联电路中各处的电流相等，所以，两只电阻串联时，电路中的最大电流
I＝I2＝0.6A
因串联电路中总电阻等于各分电阻之和，所以，由 可得，两端允许加的最大电压
U＝I（R1+R2）＝0.6A×（10Ω+20Ω）＝18V
[2]由可得，两电阻两端允许所加的最大电压
U1＝I1R1＝1.5A×10Ω＝15V
U2＝I2R2＝0.6A×20Ω＝12V
因并联电路中各支路两端的电压相等，所以，两只电阻并联时，电路中的最大电压
U′＝U2＝12V
此时通过R2的电流为0.6A，通过R1的电流为
I1′＝ ＝ ＝1.2A
因并联电路中干路电流等于各支路电流之和，所以，干路最大电流
I＝I1′+I2＝1.2A+0.6A＝1.8A
18． 0.5 1500
【详解】
[1]电能表热水器消耗的电能为
[2]热水器的功率为
19． ②③⑤ ①④
【分析】
【详解】
[1]容易导电的物体是导体，铅笔芯、水银和铜钥匙是导体。
[2]不容易导电的物体是绝缘体，花生油、塑料盒在常温常压下一般是绝缘体。
20． S2 S1、S3
【详解】
[1]若闭合开关S2时，则电流从电源正极出发后依次经过两盏灯泡，再回到电源负极，所以它们是串联的。
[2]若闭合开关S1、S3时，断开开关S2时，则电流从电源正极出发分别流经两盏灯泡，又汇合在一起共同回到电源的负极，所以它们是并联的。
21． 不能 负 失去
【详解】
第一空．带电体除了吸引带有异种电荷的物体外，还可以吸引不带电的物体，所以不能判定物体是否带电；
第二空．丝绸摩擦过的玻璃棒带正电，玻璃棒放在用纸巾摩擦过的吸管一端的附近，吸管被吸引，根据电荷间的相互作用可以判断：吸管带负电；
第三空．由于吸管带负电故餐巾纸带正电，所以在与吸管摩擦的过程中餐巾纸失去电子．
22． 6 4∶1
【详解】
[1]由电路图可知，R1、R2串联，电压表V2测电源两端的电压，电压表V1测R2两端的电压。因串联电路中总电压等于各分电压之和，且两只电压表指针的偏转角度相同，所以，电压表V2的量程为0～15V，分度值为0.5V，则电源电压U=7.5V，电压表V1的量程为0～3V，分度值为0.1V，则R2两端的电压U2=1.5V，根据串联电路的电压特点可得，R1两端的电压
U1=U-U2=7.5V-1.5V=6V
[2]串联电路中各处的电流相等，R1和R2的阻值之比
23． 扩散 不停地做无规则运动
【详解】
[1][2]夏日荷塘里荷花盛开，微风吹过，飘来阵阵花香，说明花香分子进入到了空气中，所以我们闻到了花香，这种现象属于扩散现象，扩散现象可以表明分子在不停地做无规则运动。
24． 零 材料 长度 横截面积 温度 B
【详解】
（1）[1]某些物质在很低的温度时，如铝在﹣271.76℃以下，铅在﹣265.95℃以下，电阻就变成了零，这就是超导现象，超导材料的电阻为零。
（2）[2][3][4][5]导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积有关。由短文可知，某些物质在温度很低时，电阻将变为零，可知电阻还受温度影响。
（3）[6]超导体的电阻为零，有电流通过时不会发热，电热水壶、电热吹风机、电热毯都是利用电流的热效应工作的，所以超导体不适合；若用在输电线上，可以减少由于发热而产生的电能损耗，所以超导体适合做输电线。故ACD不符合题意，B符合题意。
故选B。
25． 比较水和煤油吸收热量的多少 质量 质量相同的不同物质 煤油 A 水 2.1×103J/（kg•℃）
【详解】
（1）[1]实验利用转换法，通过记录加热时间比较水和煤油吸收热量的多少。
（2）[2]由表中第1、2次或第3、4次实验数据可知，液体种类和升高的温度都相同而液体质量不同，液体吸收的热量不同，质量越大，吸收的热量越多，由此可得：同种物质升高相同温度时，吸收热量的多少与物质的质量有关；
[3]由表中第1、3次或第2、4次实验数据可知，液体质量和升高的温度都相同而液体种类不同，液体吸收的热量不同，由此可得：升高相同的温度时，质量相同的不同物质吸收的热量不同。
（3）[4]由表中实验数据可知，质量相同的水和煤油升高相同的温度，煤油的加热时间短，这说明煤油的吸热能力弱，如果加热相同的时间，质量相同的水和煤油，煤油温度升高的多。
（4）[5]该实验采用了控制变量法。
A．探究电流与电压的关系实验中应用了控制变量法，故A符合题意；
B．探究平面镜成像特点的实验应用了等效替代法，故B不符合题意；
C．伏安法测电阻实验中没有用到控制变量法，故C不符合题意；
D．测小灯泡的电功率实验没有用到控制变量法，故D不符合题意；
故选A。
（5）[6]由表格数据知质量相同的水和煤油升高相同的温度，水的加热时间为煤油加热时间的2倍，由比较吸热能力的方法知，水的吸热能力强。
[7]根据Q＝cmΔt，在质量和升高温度相同的情况下，吸热多少与比热容成正比，煤油吸收的热量是水的一半，所以煤油的比热容是水的一半，故煤油的比热容
26． 不相同 连接电路时开关没有断开 C 串联电路中电流处处相等 换了不同规格的小灯泡或改变电源电压 电流表的正负接线柱接反了 电流表的量程选取得太大了
【详解】
（1）[1]为了得到普遍规律，应选择两个小灯泡的规格应该是不同的．
（2）[2]连接电路时，开关应是断开的，小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮。他在实验操作中不当之处是：连接电路时开关没有断开。
[3]由于灯L1与 L2是串联，L2亮了，但L1没亮，说明电路出现了短路，实验时L1没亮的原因可能是L1灯座处可能短路了。故ABD不符合题意，C符合题意。
故选C。
（3）[4]由三组数据可以看出串联电路中，A、B、C三处的电流是相等的：可得出结论：串联电路中电流处处相等。
（4）[5]由欧姆定律可知，电流的大小与电压和电阻有关，所以，他获得三组不同电流值的方法是：换了不同规格的小灯泡或改变电源电压。
（5）[6][7]使用电流表时，要选择合适的量程且电流从电流表的“+”接线柱流入，“-”接线柱流出，电流表指针摆动分别出现了如图甲、乙所示的两种情况。甲：电流表的正负接线柱接反了；乙：电流表的量程选取得太大了。
27． P＝UI C 左 0.6 10 0.4 不能 0.12 45
【详解】
（1）[1]灯的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：
（2）[2]测量小灯泡电功率的原理为。
（3）[3] A．若灯泡短路，电流表有示数，故A不符合题意；
B．若滑动变阻器短路，则电流表有示数，故B不符合题意；
C．若灯泡断路，则电流表没有示数，电压表与电源连接完好，有示数，故C符合题意；
D．若滑动变阻器断路，则电流表有示数，故D不符合题意。
故选C。
（4）[4][5]灯在额定电压下正常发光，示数为2.0V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压为2.5V；若小灯泡正常发光时，电流表示数如图2所示，电流表选用小量程，分度值为0.02A，读数为0.24A，则小灯泡的额定功率为
（5）[6][7]两相同的灯泡串联接在4V的电源两端，根据分压原理，每个灯泡两端的电压相等，故灯的电压为
由图乙所示图像可知，灯泡两端电压为2V时，通过灯泡的电流为0.2A，由欧姆定律，灯泡电阻
此时灯泡实际功率
（6）[8]探究电流与电压的关系应控制电阻阻值不变，灯泡电阻受温度影响，随温度升高而增大，灯泡电阻不是定值，因此不能采用图甲电路探究电流与电压的关系。
（7）[9][10]探究电流与电阻的关系，需保证电压一定，控制的电压为2.4V，当20Ω的电阻进行实验时，由欧姆定律，最终电流表的示数为
电阻两端的电压始终保持UV＝2.4V，根据串联电路电压的规律，变阻器分得的电压
变阻器分得的电压为电压表示数的
根据分压原理，当接入30Ω电阻时，变阻器连入电路中的电阻为
故为了完成整个实验，应该选取最大阻值至少45Ω的滑动变阻器。
28．水的比热容比沙子大，在吸收同样热量的情况下，水升高的温度要比沙子高．
【详解】
答：因为沙子的比热容比海水的比热容小，在相同的日照下，吸收相同热量，相同质量的沙子比海水温度上升得快，所以小梅在烈日当空的海边玩耍，感到沙子烫脚，海水却凉凉的。
29．（1）6.3×106J；（2）2.04×107J；（3）31%
【详解】
解：（1）水的体积
V=20L=20×10-3m3
水的质量
m=ρ水V=1×103kg/m3×20×10﹣3m3=20kg
水吸收的热量
（2）无烟煤完全燃烧放出的热量
Q放=qm′=3.4×107J/kg×0.6kg=2.04×107J
（3）此锅炉的效率
答：（1）锅炉内的水吸收的热量是6.3×106J；
（2）无烟煤完全燃烧放出的热量是2.04×107J；
（3）此锅炉的效率是31%。
30． 高温挡 440W 6.6×105J 8.3A
【详解】
[1]当开关S1闭合，S2接a时，该电路为R1和R2的并联电路，总电阻最小，由可知，此时电路总功率最大，电热水器处于高温挡；
当开关S1断开，S2接b时，该电路为R1和R2的串联电路，总电阻最大，由可知，此时电路总功率最小，电热水器处于低温挡；
当开关S1闭合，S2断开时，该电路为只含有R1的简单电路，此时总电阻介于最大值和最小值之间，由可知，电热水器处于中温挡。
解：（2）低温挡正常工作时的额定功率
（3）中温挡正常工作10分钟产生的热量
（4）中温挡的电流为5A，由可知R1的阻值为
已知低温挡的电流为2A，由可知R1和R2的总电阻为
则
经过电阻R2的电流为
高温挡正常工作时的额定电流
答：（1）当开关S2接a、S1闭合时电热水器处于高温挡；
（2）低温挡正常工作时的额定功率为440W；
（3）中温挡正常工作10分钟产生的热量为6.6×105J；
（4）高温挡正常工作时的额定电流为8.3A。
2022-2023学年重庆万州区九年级上册期末物理专项突破试题
（A卷）
评卷人
得分
一、单选题
1．下列描述中符合实际的是（ ）
A．万州的冬天最低温可达﹣30℃
B．人体的安全电压为36V
C．家用电冰箱正常工作时电流大约为0.1A
D．教室里一盏日光灯的功率约为40W
2．在险峻的边疆，有一群最可爱的人，时刻守护着祖国的疆土，他们用双脚丈量着祖国的国界，我们的岁月静好，得益于他们的负重前行。如图是他们日常工作的照片，其中关于物态变化表述正确的是（ ）
A．脸上的霜是凝华现象 B．雪的形成是熔化现象
C．雾的形成是汽化现象 D．冰雪消融成河是液化现象
3．人民有信仰，国家有力量，我国是全球抗击新冠疫情最成功的国家。如图是我国医院里常用的人脸识别测温一体机，可以实现扫健康码查验、口罩检测、体温检测自动报警功能；当出示的健康码为黄色或者红色时，开关S1闭合，红灯亮起；未配戴口罩时，开关S2闭合，红灯亮起；体温超过正常体温时，开关S3闭合，红灯亮起。下列电路设计正确的是（ ）
A． B． C． D．
4．天问一号负责执行中国第一次自主火星探测任务，于2020年7月23日在文昌航天发射场发射升空。2021年2月到达火星附近，2021年5月软着陆火星表面，实现中国在深空探测领域的技术跨越。其发射和着陆火星的过程蕴含很多热学知识，下列描述正确的是（ ）
A．发射过程中，火箭的机械能转化为燃料燃烧的内能
B．发射过程中，火箭燃料逐渐减少，其热值逐渐降低
C．着陆火星的过程，着陆器的温度升高，其内能一定增大
D．着陆器着陆时与火星大气摩擦，是通过热传递的方式改变内能
5．每天中午，同学们都要去学校食堂吃营养丰富的午餐，这些午餐都是由食堂厨师精心制作而成。冬天为了保温，食堂的师傅还会用大量热水在菜盆下流动来提供热量，可谓是用心良苦。以下关于这些热现象说法正确的是（ ）
A．冬天，食堂用热水来保温饭菜是利用水的比热容大的特点
B．饭菜冷却得快，而汤却冷却得慢，是因为饭菜的比热容大
C．吃饭的过程中，饭菜因不断向空气散热，饭菜的内能不变
D．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
6．如图所示的电路中，闭合开关S后，灯泡L1发光、L2不发光，电流表、电压表指针均有偏转，则该电路故障可能是（ ）
A．灯泡L1短路 B．灯泡L1断路
C．灯泡L2短路 D．灯泡L2断路
7．现有两只标有“PZ220V，50W”和“PZ220V，25W”的灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列分析正确的是（ ）
A．两灯均正常发光时，L1的电阻比较大
B．将两灯串联接入220V电路中，L1比L2更亮
C．将两灯串联接入220V电路中，两灯消耗的总功率为75W
D．将两灯并联接入220V电路中，通过L1、L2的电流之比为2∶1
8．如图甲所示，电源电压恒定不变，R1为标有“20Ω；1A”的滑动变阻器，小灯泡L标有“4.5V；2.25W”的字样（忽略温度对小灯泡电阻的影响），电压表接0～3V量程，电流表接0～0.6A量程。当只闭合开关S时，移动滑动变阻器的滑片，得到R1的电功率P1与R1的关系如图乙所示。只闭合S1、S2时，移动滑动变阻器的滑片，在保证各电路元件不被损坏的情况下，下列说法正确的是（ ）
A．小灯泡L正常工作时的电阻值为2Ω
B．只闭合S1、S2时，电流表的变化范围为0～0.5A
C．只闭合S1、S2时，电压表的变化范围为0～3V
D．只闭合S1、S2时，小灯泡功率变化范围为1～2.25W
评卷人
得分
二、填空题
9．如图所示，英国物理学家________，做了很多实验研究热与功之间的联系以及电流的热效应；研究电流的热效应时，由于有多个因素影响导体的发热，所以探究过程应采用________的科学探究方法。
10．随着时代的发展，我国汽车产业迅速崛起，汽车进入了千家万户。汽车不但要加油，有时也要加水，行驶过程中，汽车发动机将燃烧油料所产生的内能转换为________供其高速行驶；加水主要是为了冷却发动机，某汽车加了净含量4kg的冷却水， ，行驶一段时间后，水温从20℃升高到70℃，则这些水吸收了________J的热量。
11．做文明人，创文明城。近年来，万州市民齐动员，养习惯、讲文明、育新风，争创全国文明城区。私拉乱接电线是城市常见的不文明行为，劣质老化的电线常常会有绝缘层破损的情况，容易使过往行人直接或间接接触到________（选填“零线”、“火线”）造成触电事故；裸露的电线相互缠绕也容易发生________从而造成火灾，有极高的安全隐患。
12．现有两个定值电阻，甲标有“10Ω；1A”，乙标有“15Ω；0.6A”，将两电阻并联后的总电阻为________Ω；若将它们串联在同一电路中，为保证它们安全工作，电路两端允许加的最大电压为________V。
13．如图甲所示电路中，电源电压恒定不变，已知R1是定值电阻，阻值与温度无关。闭合开关S，将滑动变阻器R2的滑片P从b端移动到a端的过程中，电压表和电流表的示数变化情况如图乙，则定值电阻R1的阻值是________Ω，滑动变阻器R2的最大功率是________W。
评卷人
得分
三、作图题
14．用测电笔分别测家庭电路的A、B两条输电线如图所示，只有接触A时测电笔氖管发光。请用笔画线表示导线，将图中的电灯、开关及三孔插座正确接入电路中。
评卷人
得分
四、实验题
15．小向同学在4块相同的玻璃板上各滴一滴质量相同的水，进行如下图所示的实验探究，探究水蒸发快慢与水的温度、水的表面积和水面上方空气流动快慢的关系。
A． B． C． D．
（1）通过A、B两图的对比，可以得出水蒸发快慢与水的________有关；
（2）通过________两图的对比，可以得出水蒸发快慢与水的温度有关；
（3）比较A、D两图，得出液体表面空气流速越快，蒸发速度________。
16．在探究“冰熔化时温度随时间变化规律”的实验中，实验装置如图甲所示：
①实验时应将________（选填“整块冰”或“碎冰”）放入图甲装置试管中；
②观察图乙，温度计的示数为________ ℃；
③某同学根据记录的数据绘制了温度随时间变化的图象丙，由图象可知：冰属于________（选填“晶体”或“非晶体”）。
17．在“探究电流与电阻的关系”实验中：
（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线________；
（2）连接电路时，开关应处于________状态，闭合开关前滑动变阻器滑片应移动到________处；
（3）滑动变阻器在该实验中的作用除了保护电路之外，还有________的作用；
（4）实验过程中，将5Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片至适当位置，此时电流表示数如图乙所示，则电流表示数为________A。将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片向________（选填“左”或“右”）端移动，来保证电压表的示数为________V。
18．如图甲所示是小鹏测量小灯泡电功率的实验电路图，已知小灯泡的额定电压为2.5V，电源电压为3V恒定不变，滑动变阻器标有“20Ω；1A”的字样。
表一保持电阻不变时，研究电流随电压的变化
实验序号
电压U/V
电流I/A
1
0.5
0.05
2
1
0.1
3
2
0.2
（1）该实验的实验原理是________；
（2）小鹏连接好电路后，闭合开关，缓慢移动滑动变阻器的滑片，发现小灯泡不发光，电流表无示数，电压表示数为3V，则电路的故障可能是________；
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，小鹏获得了多组数据并将其绘制成I-U图像如图乙，则小灯泡的额定功率是________W，其亮度由________（选填“实际功率”或“额定功率”）决定；
（4）如图乙，小鹏还发现图像是弯曲的，细思其原因是灯丝的电阻随温度的升高而________（选填“增大”、“减小”或“不变”）；
（5）小鹏做完实验，还有一些时间，于是决定将小灯泡换成定值电阻，利用已有器材验证同组小刚的一组数据，这是小刚以前做的“电流与电压关系”的一组数据，记录在表格中，数据如表格所示；
①小鹏应该找实验管理员借一个阻值为________Ω的定值电阻，用来取代小灯泡进行实验；
②根据计算判断：小鹏同学不能完成第________组的实验数据；如果想要完成该组数据，他可以更换一个最大阻值至少为________Ω的滑动变阻器。
评卷人
得分
五、计算题
19．如图所示，电源电压保持不变，R1=10Ω。闭合开关S，电压表示数为6V，电流表示数为0.3A。求：
（1）电阻R2的阻值；
（2）电源电压。
20．随着国民经济逐渐强大，人民生活越发富裕，小明家换住的新楼房的厨电家电也越发丰富。小明某次烧开水，将水壶里加入2kg水，用温度计测得初温为20℃，大火加热直至沸腾，观察家里的燃气表发现使用了0.020m3的天然气，又在物理书中查到天然气热值为8×107J/m3（当时的大气压为1标准大气压），。求：
（1）烧开这壶水，水需要吸收多少热量；
（2）烧开这壶水所用天然气完全燃烧释放出的热量；
（3）厨房还有电热水壶，小明还想测试电热水壶的热效率，于是断开其他用电器，只让电热水壶工作，烧开相同质量相同初温的水直到沸腾，并观察电能表转动700转，电能表如图所示，则电热水壶的热效率为多少？
21．冬季到来，因气温低，水的蒸发量减少，所以空气湿度降低，导致人们皮肤、口、鼻干燥不适，所以市面上一种电热加湿器比较流行。某型号电热加湿器的原理如图甲所示。R1、R2都是发热电阻，不考虑温度对电阻的影响，且R2＝3R1；S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的切换，低挡为小功率加热，高挡为大功率加热。其部分技术参数如表所示。
额定电压（V）
220
高挡发热功率（W）
400
注水仓最大注水量（kg）
3
（1）求电热加湿器中R1的阻值；
（2）用电高峰期，实际电压只有198V，求此时“高挡”的实际功率；
（3）某次在额定电压下使用电热加湿器，其30min的功率与时间的关系图像如图乙所示。请计算30min内电加湿器消耗的总电能。
答案：
1．D
【详解】
A．万州地处南方，冬天最低温可达﹣10℃，不会达到﹣30℃，故A不符合题意；
B．人体的安全电压为不高于36V，故B不符合题意；
C．家用电冰箱正常工作时电流大约为1A，故C不符合题意；
D．一盏教室里的日光灯的功率约为40W，符合实际，故D符合题意。
故选D。
2．A
【详解】
A．霜是水蒸气遇冷变成的小冰晶，是凝华现象，故A正确；
B．雪是水蒸气遇冷变成的小冰晶，是凝华现象，故B错误；
C．雾是水蒸气遇冷凝结成小水滴并与空气中的尘埃结合形成的，是液化现象，故C错误；
D．冰雪消融是固态变成液态，是熔化现象，故D错误。
故选A。
3．B
【详解】
根据题意可知，当出示的健康码为黄色或者红色时，开关S1闭合，红灯亮起；未配戴口罩时，开关S2闭合，红灯亮起；体温超过正常体温时，开关S3闭合，红灯亮起，综上可知，三开关可以独立工作、互不影响即为并联，且红灯位于干路，故B符合题意，ACD不符合题意。
故选B。
4．C
【详解】
A．火箭从地面向上加速运动的过程中，火箭内的燃料燃烧时将化学能转化为内能再转化为火箭的机械能，故A错误；
B．热值是燃料的特性，与燃料的燃烧情况、燃料的质量无关，所以燃料的热值不变，故B错误；
C．同一个物体的温度升高，内能增大。着陆火星的过程，着陆器的温度升高，其内能一定增大，故C正确；
D．着陆器着陆时与火星大气摩擦，克服摩擦做功，是通过做功的方式改变内能，故D错误。
故选C。
5．A
【详解】
A．因为水的比热容较大，降低相同的温度，放出的热量多，饭菜容易保温，所以食堂用热水来保温饭菜，利用了水的比热容较大的特性，故A正确；
B．在放出相同热量后，比热容小的物质降温快，比热容大的物质降温慢，所以饭菜冷却得快，而汤却冷却得慢，是因为饭菜的比热容小，故B错误；
C．饭菜从打饭处端到餐桌的过程，饭菜与空气之间发生热传递，会不断向空气中释放热量，内能会减小，故C错误；
D．我们不敢大口地喝热气腾腾的汤，是因为热汤的温度高；热量是一个过程量，不能说物体含有多少热量，故D错误。
故选A。
6．C
【详解】
由图可知，该电路为串联电路，电压表测量L1两端的电压，电流表测量电路中的电流；闭合开关S后，灯泡L1发光、L2不发光，电流表指针偏转，说明电路是通路，电路出现了短路现象；电压表指针偏转，说明与电压表并联部分是正常的，所以故障是灯泡L2短路。故C符合题意，ABD不符合题意。
故选C。
7．D
【详解】
A．由可知两只灯泡的电阻分别为
因此两灯正常发光时，L2的电阻比较大，故A错误；
B．将两灯串联在220V电路中，通过两灯的电流相同，已知L2的电阻比较大，由可知L2的实际功率较大，即L2灯更亮，故B错误；
C．两灯串联后的总电阻为
则两灯消耗的总功率为
故C错误；
D．将两灯并联接入220V电路中，由并联电路的电压特点和欧姆定律可知通过两灯的电流之比为
故D正确。
故选D。
8．D
【详解】
由电路图可知，只闭合开关S时，滑动变阻器R1和定值电阻R2串联，根据图乙可知电阻或时，电阻R1的电功率都为1W，根据P＝I2R求出电路电流，再根据串联电路电阻规律和欧姆定律求出电源电压和定值电阻R2的阻值；根据图乙可知电阻时，电阻R1的电功率为1W，由P＝I2R可知，此时电路电流为
电阻时，电阻R1的电功率为1W，由P＝I2R可知，此时电路电流为
因串联电路的总电阻等于各分电阻之和，所以由可知，电源电压为
解得R2＝8Ω，U＝6V。
由可知，灯泡正常发光的电阻为
由电路图可知，只闭合S1、S2时，灯泡与滑动变阻器R1串联，电流表测量电路电流，电压表测量滑动变阻器R1两端电压；由P＝UI可得，灯泡的额定电流
由于灯泡的额定电流为0.5A，滑动变阻器允许通过的最大电流为1A，电流表的量程为0～0.6A，则电路的最大电流为0.5A，因串联电路两端电压等于各部分电压之和，所以电压表的最小示数
灯泡的最大功率为灯泡的额定功率2.25W；因电压表的量程为0～3V，所以电压表的最大示数为3V，此时滑动变阻器接入电路阻值最大，电路电流最小，此时灯泡两端电压为
电路最小电流为
灯泡的最小功率
故灯泡正常发光的电阻为，电流表的变化范围为0.33A～0.5A；电压表的变化范围为1.5V～3V；小灯泡功率变化范围为1W～2.25W，故ABC错误，D正确。
故选D。
9． 焦耳 控制变量法
【详解】
[1]英国物理学家焦耳做了很多实验研究热与功之间的联系以及电流的热效应，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，即著名的焦耳定律。
[2]研究电流的热效应时，由于电流通过电热器产生的热量与电流、电阻和通电时间有关，即有多个因素影响导体的发热，所以，探究过程应采用控制变量法的科学探究方法。
10． 机械能 8.4×105
【详解】
[1]发动机在做功冲程中燃烧油料所获得的内能会转换为机械能供应汽车动力。
[2]水吸收的热量为
11． 火线 短路
【详解】
[1]劣质老化的电线常常会有绝缘层破损的情况，容易使过往行人直接或间接接触到火线，通过人体有电流，会造成触电事故。
[2]裸露的电线相互缠绕，也容易发生短路，使得电路中的电流过大，从而造成火灾，有极高的安全隐患。
12． 6 15
【详解】
[1]并联电路总电阻的倒数等于各分电阻的倒数之和，甲标有“10Ω；1A”，乙标有“15Ω；0.6A”，根据并联电路电阻规律可得两电阻并联后的总电阻为
[2]串联电路处处电流相等，两只定值电阻串联时，电路中的最大电流为0.6A，串联电路的总电阻等于各分电阻之和，所以串联电路的总电阻为
由欧姆定律可得，串联电路两端允许加的最大电压
13． 10 0.9
【详解】
[1]由图甲知道，该电路为R1和R2的串联电路，电流表测电路中的电流，电压表测R2两端的电压；由图乙知道，当电路中的电流最大为I1＝0.6A时，电压表的示数为0V，即R2两端的电压为0V，由欧姆定律可知电源电压为
U＝U1＝I1R1＝0.6A×R1 ①
当电路中的电流为I2＝0.2A时，电压表的示数为4V，即R2两端的电压为U2＝4V，由串联电路的电压特点和欧姆定律可知电源电压为
U＝U1′+U2＝I2R1+4V＝0.2A×R1+4V ②
联立①②可解得
U＝6V，R1＝10Ω
[2]滑动变阻器的最大阻值为
滑动变阻器R2的功率为
当R2＝R1＝10Ω时，R2的功率最大；则滑动变阻器R2的最大功率为
14．
【详解】
家庭电路中，能使测电笔氖管发光的是火线，则A为火线，B为零线。灯泡的接法：火线首先接开关，再接灯泡的金属点，零线直接接灯泡的螺旋套； 三孔插座的上孔接地线，左孔接零线，右孔接火线。
15． 表面积 A、C 越快
【详解】
（1）[1]要研究水蒸发的快慢与水温度、水的表面积的大小、以及水上方空气流动的速度的关系时，应用控制变量法。通过A、B两图的对比可知，水的温度、表面上方空气的流动速度相同，水的表面积不同，故可以得出水蒸发快慢与水的表面积有关。
（2）[2]要想得出水蒸发快慢与水的温度有关，应控制水的表面积和表面上方空气的流动速度相同，而温度不同，故可通过A、C两图的对比得出。
（3）[3]比较AD两图可以看出，水的表面积和温度相同，表面上方空气的流动速度不同，可以得出液体表面空气流速越快，蒸发速度越快。
16． 碎冰 ﹣2 晶体
【详解】
①[1]将碎冰放入试管采用水浴法加热，可以使物质受热均匀，且温度上升较慢，便于记录实验数据；
②[2]温度计的分度值是1℃，液面位于0℃以下两格处，所以读数为﹣2℃；
③[3]由图象丙可知：冰熔化时温度不变，所以冰是晶体。
17． 断开 阻值最大 控制定值电阻两端的电压不变 0.3 右 1.5
【详解】
（1）[1]实验中定值电阻应串联接入电路，故定值电阻与滑动变阻器相连的导线错误，应将滑动变阻器的左上接线柱与定值电阻的右侧接线柱相连，如图：
（2）[2][3]连接电路时，为保护电路，开关应处于断开状态，闭合开关前滑动变阻器滑片应移动到阻值最大处。
（3）[4]滑动变阻器在该实验中的作用除了保护电路之外，还有控制定值电阻两端的电压不变的作用。
（4）[5]电流表选用小量程，分度值为0.02A，示数为0.3A，根据欧姆定律可知定值电阻两端的电压
实验中应控制定值电阻两端的电压为1.5V不变。
[6][7]将5Ω的电阻更换为10Ω的电阻，闭合开关，根据串联分压特点可知，定值电阻两端的电压变大，为控制定值电阻两端的电压不变，应让滑动变阻器两端的电压变大，将滑动变阻器的滑片向右端移动，来保证电压表的示数为1.5V。
18． P＝UI 小灯泡开路了 0.75 实际功率 增大 10 1 50
【详解】
（1）[1]伏安法测小灯泡电功率的原理为
（2）[2]电路连接正确，闭合开关后，灯泡不发光，电流表无示数，电路可能断路，而电压表有示数且等于电源电压，说明电压表两接线柱到电源间是通路，所以故障的原因可能灯泡开路。
（3）[3]根据小灯泡的 图像知，灯在额定电压下的电流为0.3A，则小灯泡的额定功率是
[4]灯泡的实际功率越大，灯泡越亮，灯泡的亮度是由灯泡的实际功率决定的。
（4）[5]由图乙可知，灯泡两端的电压增大，通过灯泡的电流也增大，但灯泡两端的电压增加比通过灯泡的电流增加的更快，由欧姆定律可知，小灯泡的电阻随电压增大而增大，由
可知，电压和电流都增大时，电功率增大，温度升高，说明小灯泡的电阻随温度的升高而增大。
（5）[6]①取代小灯泡的定值电阻的阻值为
②[7][8]假设滑动变阻器的最大阻值为Rx，根据串联电路的分压关系，当定值电阻为10Ω，定值电阻两端的电压为0.5V时，可得
所以
滑动变阻器的最大阻值是20Ω，不能完成第一组的实验数据，可以更换一个最大阻值至少为50Ω的滑动变阻器。
19．（1）20Ω；（2）9V
【详解】
解：由电路图可知，R1、R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）因为串联电路中的电流处处相等，所以通过R1、R2的电流相等，均等于0.3A，由 可知，电阻R2的阻值
（2）由 可知，电阻R1两端的电压
U1=IR1=0.3A×10Ω=3V
由串联电路的电压特点可知，电源电压
U=U1+U2=3V+6V=9V
答：（1）电阻R2的阻值为20Ω；
（2）电源电压为9V。
20．（1）6.72×105J；（2）1.6×106J；（3）80%
【详解】
解：（1）水吸收的热量为
（2）烧开这壶水所用天然气完全燃烧释放出的热量为
（3）因表示电能表的转盘每转1r，电路中消耗电能，所以，电能表转盘转了700转消耗的电能为
电热水壶的热效率为
答：（1）烧开这壶水，水需要吸收的热量为6.72×105J；
（2）烧开这壶水所用天然气完全燃烧释放出的热量1.6×106J；
（3）电热水壶的热效率为80%
21．（1）121Ω；（2）324W；（3）3.6×105J
【详解】
解：（1）由图甲知，开关S接“1、2触点”时，电路断路，开关接“2、3触点”时两电阻串联，接“3、4触点”时R2被短路，只有R1接入电路，,电源电压一定，由
可知，接“2、3触点”时电阻最大，总功率最小，为低挡；接“3、4触点”时电阻最小，总功率最大，为高挡。
由表格数据知高挡功率
则R1的阻值
（2）用电高峰期，实际电压只有198V，此时“高挡”的实际功率
（3）由图乙知，工作30min时，其中高挡工作时间为10min，低挡工作时间为
由题可知
则低挡的发热功率
则加湿器消耗的总电能
答：（1）电热加湿器中R1的阻值为121Ω；
（2）此时“高挡”的实际功率为324W；
（3）加湿器消耗的总电能为3.6×105J。
2022-2023学年重庆万州区九年级上册期末物理专项突破试题（B卷）
评卷人
得分
一、单选题
1．如图所示的四个实验现象中，能说明分子间有吸引力的是（ ）
A．如图中、两个表面光滑的铅块紧压后能粘在一起
B．如图中、两个塑料吸盘之间的空气被挤掉后能吊起重物
C．如图中，带电体能吸引轻小物体
D．如图中、打开醋瓶盖能嗅到醋味
2．下列说法正确的是（ ）
A．热量总是由内能大的传递给内能小的物体
B．物体吸收热量，温度一定升高
C．一块0oC的冰全部熔化成0oC的水，内能不变
D．物体温度升高，内能一定增加
3．如图所示为汽油机工作过程的示意图，按照吸气冲程、压缩冲程、做功冲程和排气冲程的顺序排列，正确的是（ ）
A．甲丁丙乙 B．甲乙丁丙 C．甲丙丁乙 D．甲丁乙丙
4．根据欧姆定律可导出公式R＝U/I，依此可测定导体的电阻，下列说法中正确的是
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与本身的材料和属性有关，与电压、电流无关
C．导体的电阻既与导体两端的电压成正比，又与导体中的电流成反比
D．导体的电阻与导体中的电流成反比
5．小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的张师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小安学了电学知识后为减轻张师傅的工作量，设计了一个电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（ ）
A． B． C． D．
6．下列说法中正确的是（ ）
A．尘土飞扬，说明分子在不停的运动
B．氧气被压缩装入钢瓶，说明分子间有引力
C．咸菜放在水里泡一会，咸菜的盐会有一部分扩散到水里，咸菜的味会变淡
D．碎的玻璃无法复原说明分子间存在斥力
7．如图所示电路中，电源电压不变，开关闭合，当滑动变阻器的滑片P由中点向右端移动时，下列说法不正确的是（ ）
A．电流表的示数变小 B．电压表的示数变大
C．灯泡的亮度不变 D．电路消耗的总功率变小
8．a、b、c三盏灯分别标有“110V 40W”、“220V 40W”、“36V 40W”的字样，三盏灯都正常发光，比较它们的亮度（ ）
A．a灯最亮 B．b灯最亮
C．c灯最亮 D．三盏灯一样亮
9．关于教室里的日光灯之间的连接方式下列说法中正确的是
A．所有日光灯之间都是并联 B．所有灯之间都是串联的
C．只要灯亮，串联、并联都行 D．由一个开关控制两盏灯时，两灯串联
10．一箱汽油用掉一半后，剩下的一半汽油与原来一箱汽油相比较
A．质量变为原来的一半 B．比热容变为原来的一半
C．热值变为原来的一半 D．密度变为原来的一半
评卷人
得分
二、多选题
11．下列说法不正确的是（ ）
A．火箭用液态氢做燃料是因为氢的热值大
B．甲汽油机的热机效率比乙的高，表明甲做功比乙快
C．热机的效率也有等于1的时候
D．燃料的热值是由燃烧情况决定的，燃烧的越充分热值就越大
12．对于以下信息，其中正确的是（ ）
A．电冰箱冷藏室内的灯泡和电动压缩机是并联的，家庭电路中电灯与开关是串联的
B．质量和初温相等的铜和铅，吸收相同的热量后接触，热量会由铜传给铅（c铜>c铅）
C．给蓄电池充电的过程是将化学能转化为电能
D．汽车发动机用水来冷却效果比较好，是因为水的比热容较大
13．如图所示是电阻RA和RB的I-U图象，分析可知下列说法中正确的是
A．当RA两端电压为0V时，RA的阻值是10Ω
B．当RB两端电压为2V时，通过RB的电流为0.1A
C．当两电阻并联时，通过RA和RB的电流之比为1:2
D．当两电阻串联时，RA和RB两端的电压之比为1:2
评卷人
得分
三、填空题
14．父亲节那天，小明给父亲启啤酒时，发现瓶口出现“白雾”，这是瓶内的气体冲出时，内能转化为____能，使气体的内能减小，温度降低，水蒸气液化而产生的现象．这个现象说明____可以改变物体的内能．
15．从产品说明书得知，一台“6V 3W”的迷你型小风扇，电动机线圈阻值为0.5Ω，则小风扇正常工作1min消耗的电能为 _____J，电动机线圈1min产生的热量为 _____J。
16．一台单缸四冲程汽油机，飞轮转速是1200r/min，该汽油机每秒钟内完成_____个冲程，做功________次．
17．将分别标有“1.5A， 10Ω”和“0.6A ，20Ω”的两个电阻串联接入电路，为使电阻不被烧坏，总电压不得超过______V。若将它们并联起来，干路上的电流不能超过______A。
18．小明家电能表上标着，单独使用电热水器，20min转了1500r，热水器消耗的电能是______，该热水器的功率是______W。
19．现有：①花生油、②铅笔芯、③水银、④塑料盒、⑤铜钥匙等物品，其中属于导体的是_______，常温常压下属于绝缘体的有_______。（均填序号）
20．如图所示的电路中有两只灯泡L1、L2，现要使两只灯泡串联连接，应闭合开关 _____；要使两灯泡并联，应闭合开关 _____；绝对不能将三个开关同上闭合，否则会烧坏电源的。
21．如图所示，用细线将吸管悬挂起来．小明用餐巾纸摩擦吸管使其带电，将某一物体放在吸管的一端，发现吸管 向该物体靠近，由此____（选填“能”或“不能”）判断该物体为带电体；小明用丝绸摩擦过的玻璃棒靠近该 吸管时，观察到玻璃棒吸引吸管，由此可知吸管带_____ 电，在与吸管摩擦的过程中餐巾纸_____ （选填“失 去”或“得到”）电子．
22．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是_______V，R1与R2的电阻之比为________。
23．夏日荷塘里荷花盛开，微风吹过，飘来阵阵花香，这是______现象，这一现象说明分子在______。
24．阅读短文并回答下列问题：
各种金属导体中，银的导电性能是最好的，但还是有电阻存在。20世纪初，科学家发现，某些物质在很低的温度时，如铝在﹣271.76℃以下，铅在﹣265.95℃以下，电阻就变成了零，这就是超导现象，用具有这种性能的材料可以做成超导材料。目前已经开发出一些“高温”超导材料，它们在100K（﹣173℃）左右电阻就能降为零。
如果把超导现象应用于实际，会给人类带来很大的好处。在发电厂发电、输送电能等方面若能采用超导材料，就可以降低由于电阻引起的电能损耗。如果用超导材料来制造电子元件，由于没有电阻，不必考虑散热问题，元件尺寸可以缩小，进一步实现电子设备的微型化。
（1）超导材料的电阻是______。
（2）导体的电阻是导体本身的一种性质，它的大小与导体的______、______和______有关。阅读上述材料可知，导体的电阻还受______的影响。
（3）若常温下超导体研制成功，则超导体适合做______。
A．电热水壶 B．输电线 C．电热吹风机 D．电热毯。
评卷人
得分
四、实验题
25．某同学在做“比较不同物质的吸热能力”的实验时，使用相同的电加热器给水和煤油加热，得到的实验数据如表：
物质
次数
质量m/kg
升高的温度Δt/℃
加热时间t/min
水
1
0.1
10
2
2
0.2
10
4
煤油
3
0.1
10
1
4
0.2
10
2
（1）实验中，记录加热时间的目的是：______；
（2）分析第1、2次或第3、4次实验数据，可以得出的初步结论是：同种物质升高相同温度时，吸收热量的多少与物质的 ______有关；分析第1、3次或第2、4次实验数据，可以得出的初步结论是：______升高相同的温度时，吸收的热量不同；
（3）如果加热相同的时间，质量相同的水和煤油，______温度升高的多；
（4）下列探究过程中也采用了与本实验研究方法相同的是 ______；
A．探究电流与电压的关系实验
B．探究平面镜成像的特点
C．伏安法测电阻实验
D．测小灯泡的电功率实验
（5）最终得到水和煤油吸热能力强的是 ______；煤油的比热容为______。
26．如图是小明探究串联电路电流特点的实验电路图：
（1）小明最好选择两个小灯泡的规格应该是________的；（填“相同”或“不相同”）
（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________。实验时L1没亮的原因可能是________ ；
A．通过灯泡L1的电流比L2中的电流小 B．L1灯泡的灯丝断了
C．L1灯座处可能短路了 D．L1灯泡靠近电源正极
（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________ ；
实验序号
电流表的位置
A
B
C
1
电流I/A
0.3
0.3
0.3
2
电流I/A
0.4
0.4
0.4
3
电流I/A
0.2
0.2
0.2
（4）他获得三组不同电流值的方法是：________ ；
（5）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）
甲：________ 乙：________ 。
27．志刚同学在“测量小灯泡的额定功率”实验中，所用电源电压恒为6V，小灯泡的额定电压为2.5V。
（1）请你用笔划线代替导线，将图甲连接完整（导线不能交叉）；______
（2）此实验原理是 _____；
（3）连接完电路后，闭合开关发现电压表有示数，电流表无示数，灯泡不亮，电路的故障可能是 _____；
A．灯泡短路
B．滑动变阻器短路
C．灯泡断路
D．滑动变阻器断路
（4）故障排除后重新闭合开关，移动滑片，发现电压表示数为2.0V，要测定小灯泡的额定功率，则志刚应将滑片适当地向 _____（选填“左”或“右”）移动，使电压表的示数为2.5V；若小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为 _____W；
（5）如果测得通过小灯泡的电流随电压变化的关系如图丙所示，若把这样的两只灯泡串联接在4V的电源上，则此时每只灯泡的电阻为 _____Ω，每只灯泡是实际功率为 _____W；
（6）结合图丙的信息思考 _____（选填“能”、“不能”）利用甲图的电路和器材，采用控制变量的方法来“探究电流与电压的关系”；
（7）为了研究电流和电阻的关系，志刚找到几个定值电阻，阻值分别为10Ω、15Ω，20Ω，30Ω，他用10Ω的电阻替换电路中的小灯泡，移动滑片使电压表示数为2.4V，记录电流表示数，又换上20Ω的电阻，移动滑片最终电流表示数为 _____A，要完成研究电流和电阻关系是实验，滑动变阻器的最大阻值至少为 _____Ω。
评卷人
得分
五、简答题
28．暑假里.小梅跟着妈妈去青岛避暑．一天.烈日当空.小梅在海边玩耍时发现：海边的沙子热得烫脚.而海水却是凉凉的．请用比热容的知识说明这一现象．
答：____________________________________．
评卷人
得分
六、计算题
29．某中学为学生供应开水，用锅炉将20L的水从25 oC加热到100 oC，燃烧了0.6kg的无烟煤。水的比热容是4.2×103J/（kg•oC），无烟煤的热值是3.4×107J/kg。求：
（1）锅炉内的水吸收的热量是多少？
（2）无烟煤完全燃烧放出的热量是多少？
（3）此锅炉的效率是多少？（效率保留两个有效数字）
30．如表为一台电热水器的铭牌（有一项内容模糊不清），电热水器内部简化电路如图所示，R1和R2均为电热丝。
XX牌电热水器
额定电压
220V
额定电流
高温挡
中温挡
5A
低温挡
2A
电源频率
50Hz
（1）当开关S2接a、S1闭合时电热水器处于 _____挡；
（2）低温挡正常工作时的额定功率；_____
（3）中温挡正常工作10分钟产生的热量；_____
（4）高温挡正常工作时的额定电流。（保留一位小数）_____
答案：
1．A
【分析】
【详解】
A．两个表面光滑的铅块紧压后，由于分子间存在相互的引力而使两块铅块粘在一起，故A符合题意；
B．两塑料吸盘间空气被挤掉后能吊起重物，说明了大气压强的存在，不能说明分子间存在引力，故B不符合题意；
C．图丙实验说明带电体能吸引轻小物体，不能说明分子间存在引力，故C不符合题意；
D．图丁中，打开醋瓶盖能嗅到醋味，说明分子不停地做无规则运动，不能说明分子间存在引力，故D不符合题意。
故选A。
2．D
【详解】
A．热量总是从高温物体传向低温物体，或从同一物体的高温部分传向低温部分，故A错误；
B．物体吸热时，温度不一定升高，如晶体熔化时吸收热量但温度不变，液体沸腾时吸热量但温度不变；故B错误；
C．一块0℃的冰全部熔化成的水的过程中，吸热但温度不变，其内能是增大的，故C错误；
D．内能是物体中所有热分子运动的动能和分子势能的总和。因为物体温度升高，分子无规则运动变快，则内能一定增加，故D正确。
故选D。
3．A
【分析】
【详解】
甲图中的进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；乙图中的排气门打开，活塞向上运动，气缸容积减小，是排气冲程；丙图中的气门都关闭，活塞向下运行，气缸容积增大，是做功冲程；丁图中的气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程；故顺序应该是：甲、丁、丙、乙。
故选A。
4．B
【详解】
公式说明，导体电阻的大小等于导体两端的电压与通过导体的电流大小的比值；但电阻是导体本身的一种性质，其大小决定于导体的长度、材料和横截面积，与它两端的电压和通过的电流无关．
故选B．
本题考查欧姆定律及其公式变形的应用，关键知道影响电阻大小的因素是导体的材料、长度、横截面积和温度，与导体两端的电压和通过的电流没有关系．
5．D
【详解】
A．断开东、西、北门任何一个开关，与其相连的灯泡都不发光，故A不符合题意；
B．东、西、北门都闭合时，三个灯都不发光，断开东、西、北门任何一个开关，灯泡都发光，故B不符合题意；
C．断开东、西、北门任何一个开关，都不影响三个灯泡正常发光，故C不符合题意；
D．当开关全部闭合时，三个灯泡全部被短路，不发光，当东、西、北有一个开关断开，该灯被接通发光，两个开关断开，就是两个灯发光，依此类推，故D符合题意。
故选D。
6．C
【详解】
A．尘土是我们肉眼能看到的小颗粒，不属于分子的运动，不能说明分子在不停运动，故A错误；
B．氧气被压缩装入钢瓶，是因为分子间存在间隙，故B错误；
C．咸菜放水里的时候，咸菜里的盐分子不断的运动，扩散进入水中，故咸菜变淡，故C正确；
D．破碎的玻璃碎片之间的距离远远超过10倍的分子间距离，所以不可能再有分子间的引力和斥力作用，故D错误。
故选C。
7．B
【详解】
由电路图可知，灯泡与滑动变阻器并联，电流表测滑动变阻器支路的电流，电压表测电源的电压。
AD．当滑动变阻器的滑片P由中点向右端移动时，接入电路中的电阻变大，由可知，该支路的电流变小，电流表示数变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，由可知，电路消耗的总功率变小，故AD正确，AD不符合题意；
B．因电源电压不变，所以，滑片移动时，电压表的示数不变。故B错误，B符合题意；
C．因并联电路中各支路独立工作、互不影响，通过灯泡L的电流不变，灯泡两端为电源电压，根据可知，实际功率不变，灯泡的亮暗不变，故C正确，C不符合题意。
故选B。
8．D
【详解】
由题可知，灯正常发光时，它们的实际功率都是各自的额定功率，由于三盏灯的额定功率相等，所以三盏灯的实际功率相同，灯泡亮度由实际功率决定，所以三盏灯亮度相同。故ABC不符合题意，D符合题意。
故选D。
9．A
【详解】
AB．教室内所有日光灯之间都是并联，故A正确，B错误；
C．如果灯是串联的，可能灯泡不正常发光，故C错误；
D．由一个开关控制两盏灯时，两灯可能串联也可能是并联，故D错误。
故选A。
10．A
【详解】
一箱汽油用掉一半后，所含的汽油减少，所以质量变为原来的一半，但是热值、密度和比热容是不会改变的，因为物质确定后，物质的这些属性与质量无关．故B、C、D错误．
故选A
11．BCD
【详解】
A．热值是燃料的一种特性，反映了燃料燃烧放热的能力，相同条件下，燃烧燃料，热值越大，放出的热量越多。因此火箭用液态氢做燃料是因为氢的热值大，故A正确，不符合题意；
B．热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，与做功快慢无关，故B错误，符合题意；
C．热机工作过程中，不可避免地要克服机械之间的摩擦而做额外功，因此热机效率不可能达到100%，故C错误，符合题意；
D．热值是指单位质量的某种燃料完全燃烧放出的热量，是燃料的一种特性，只与燃料的种类有关，与燃料是否完全燃烧等因素无关，故D错误，符合题意。
故选BCD。
12．AD
【详解】
A．电冰箱的压缩机和冷藏室内的照明灯，在工作时互不影响，因此是并联的，家庭电路中电灯与开关是串联的，故A正确；
B．因为铅块和铜块的质量、吸收的热量均相同，c铅
D．因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以暖气装置中用水来供热；升高相同的温度，水吸收的热量多，所以汽车发动机中又用水来冷却，故D正确。
故选AD。
13．ABD
【详解】
A． 由图知，RA为定值电阻，RA==10Ω,当RA两端电压为0V时，RA的阻值是10Ω，故A正确；
B． 由图知，当RB两端电压为2V时，通过RB的电流为0.1A，故B正确；
C．当两电阻并联时，电压相等，由图知，通过RA和RB的电流之比为2:1,故C错误；
D． 当两电阻串联时，电流相等，由图知，RA和RB两端的电压之比为1:2，故D正确．
14． 机械 做功
【详解】
启啤酒时，瓶子内气体对瓶盖做功，内能转化为机械能，内能减小，温度降低，水蒸气液化成“白雾”，这个现象说明做功可改变物体的内能．
15． 180 7.5
【详解】
[1]已知小风扇的额定功率为3W，则1min消耗的电能为
[2]由可知小风扇的工作电流为
由焦耳定律可知电动机线圈1min产生的热量为
16． 40 10
【详解】
[1][2]飞轮转速是
1200r/min=20r/s
因一个工作循环转2圈，完成4个冲程，做功一次；所以每秒完成10个工作循环，完成40个冲程，做功10次。
17． 18 1.8
【详解】
[1]因串联电路中各处的电流相等，所以，两只电阻串联时，电路中的最大电流
I＝I2＝0.6A
因串联电路中总电阻等于各分电阻之和，所以，由 可得，两端允许加的最大电压
U＝I（R1+R2）＝0.6A×（10Ω+20Ω）＝18V
[2]由可得，两电阻两端允许所加的最大电压
U1＝I1R1＝1.5A×10Ω＝15V
U2＝I2R2＝0.6A×20Ω＝12V
因并联电路中各支路两端的电压相等，所以，两只电阻并联时，电路中的最大电压
U′＝U2＝12V
此时通过R2的电流为0.6A，通过R1的电流为
I1′＝ ＝ ＝1.2A
因并联电路中干路电流等于各支路电流之和，所以，干路最大电流
I＝I1′+I2＝1.2A+0.6A＝1.8A
18． 0.5 1500
【详解】
[1]电能表热水器消耗的电能为
[2]热水器的功率为
19． ②③⑤ ①④
【分析】
【详解】
[1]容易导电的物体是导体，铅笔芯、水银和铜钥匙是导体。
[2]不容易导电的物体是绝缘体，花生油、塑料盒在常温常压下一般是绝缘体。
20． S2 S1、S3
【详解】
[1]若闭合开关S2时，则电流从电源正极出发后依次经过两盏灯泡，再回到电源负极，所以它们是串联的。
[2]若闭合开关S1、S3时，断开开关S2时，则电流从电源正极出发分别流经两盏灯泡，又汇合在一起共同回到电源的负极，所以它们是并联的。
21． 不能 负 失去
【详解】
第一空．带电体除了吸引带有异种电荷的物体外，还可以吸引不带电的物体，所以不能判定物体是否带电；
第二空．丝绸摩擦过的玻璃棒带正电，玻璃棒放在用纸巾摩擦过的吸管一端的附近，吸管被吸引，根据电荷间的相互作用可以判断：吸管带负电；
第三空．由于吸管带负电故餐巾纸带正电，所以在与吸管摩擦的过程中餐巾纸失去电子．
22． 6 4∶1
【详解】
[1]由电路图可知，R1、R2串联，电压表V2测电源两端的电压，电压表V1测R2两端的电压。因串联电路中总电压等于各分电压之和，且两只电压表指针的偏转角度相同，所以，电压表V2的量程为0～15V，分度值为0.5V，则电源电压U=7.5V，电压表V1的量程为0～3V，分度值为0.1V，则R2两端的电压U2=1.5V，根据串联电路的电压特点可得，R1两端的电压
U1=U-U2=7.5V-1.5V=6V
[2]串联电路中各处的电流相等，R1和R2的阻值之比
23． 扩散 不停地做无规则运动
【详解】
[1][2]夏日荷塘里荷花盛开，微风吹过，飘来阵阵花香，说明花香分子进入到了空气中，所以我们闻到了花香，这种现象属于扩散现象，扩散现象可以表明分子在不停地做无规则运动。
24． 零 材料 长度 横截面积 温度 B
【详解】
（1）[1]某些物质在很低的温度时，如铝在﹣271.76℃以下，铅在﹣265.95℃以下，电阻就变成了零，这就是超导现象，超导材料的电阻为零。
（2）[2][3][4][5]导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积有关。由短文可知，某些物质在温度很低时，电阻将变为零，可知电阻还受温度影响。
（3）[6]超导体的电阻为零，有电流通过时不会发热，电热水壶、电热吹风机、电热毯都是利用电流的热效应工作的，所以超导体不适合；若用在输电线上，可以减少由于发热而产生的电能损耗，所以超导体适合做输电线。故ACD不符合题意，B符合题意。
故选B。
25． 比较水和煤油吸收热量的多少 质量 质量相同的不同物质 煤油 A 水 2.1×103J/（kg•℃）
【详解】
（1）[1]实验利用转换法，通过记录加热时间比较水和煤油吸收热量的多少。
（2）[2]由表中第1、2次或第3、4次实验数据可知，液体种类和升高的温度都相同而液体质量不同，液体吸收的热量不同，质量越大，吸收的热量越多，由此可得：同种物质升高相同温度时，吸收热量的多少与物质的质量有关；
[3]由表中第1、3次或第2、4次实验数据可知，液体质量和升高的温度都相同而液体种类不同，液体吸收的热量不同，由此可得：升高相同的温度时，质量相同的不同物质吸收的热量不同。
（3）[4]由表中实验数据可知，质量相同的水和煤油升高相同的温度，煤油的加热时间短，这说明煤油的吸热能力弱，如果加热相同的时间，质量相同的水和煤油，煤油温度升高的多。
（4）[5]该实验采用了控制变量法。
A．探究电流与电压的关系实验中应用了控制变量法，故A符合题意；
B．探究平面镜成像特点的实验应用了等效替代法，故B不符合题意；
C．伏安法测电阻实验中没有用到控制变量法，故C不符合题意；
D．测小灯泡的电功率实验没有用到控制变量法，故D不符合题意；
故选A。
（5）[6]由表格数据知质量相同的水和煤油升高相同的温度，水的加热时间为煤油加热时间的2倍，由比较吸热能力的方法知，水的吸热能力强。
[7]根据Q＝cmΔt，在质量和升高温度相同的情况下，吸热多少与比热容成正比，煤油吸收的热量是水的一半，所以煤油的比热容是水的一半，故煤油的比热容
26． 不相同 连接电路时开关没有断开 C 串联电路中电流处处相等 换了不同规格的小灯泡或改变电源电压 电流表的正负接线柱接反了 电流表的量程选取得太大了
【详解】
（1）[1]为了得到普遍规律，应选择两个小灯泡的规格应该是不同的．
（2）[2]连接电路时，开关应是断开的，小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮。他在实验操作中不当之处是：连接电路时开关没有断开。
[3]由于灯L1与 L2是串联，L2亮了，但L1没亮，说明电路出现了短路，实验时L1没亮的原因可能是L1灯座处可能短路了。故ABD不符合题意，C符合题意。
故选C。
（3）[4]由三组数据可以看出串联电路中，A、B、C三处的电流是相等的：可得出结论：串联电路中电流处处相等。
（4）[5]由欧姆定律可知，电流的大小与电压和电阻有关，所以，他获得三组不同电流值的方法是：换了不同规格的小灯泡或改变电源电压。
（5）[6][7]使用电流表时，要选择合适的量程且电流从电流表的“+”接线柱流入，“-”接线柱流出，电流表指针摆动分别出现了如图甲、乙所示的两种情况。甲：电流表的正负接线柱接反了；乙：电流表的量程选取得太大了。
27． P＝UI C 左 0.6 10 0.4 不能 0.12 45
【详解】
（1）[1]灯的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：
（2）[2]测量小灯泡电功率的原理为。
（3）[3] A．若灯泡短路，电流表有示数，故A不符合题意；
B．若滑动变阻器短路，则电流表有示数，故B不符合题意；
C．若灯泡断路，则电流表没有示数，电压表与电源连接完好，有示数，故C符合题意；
D．若滑动变阻器断路，则电流表有示数，故D不符合题意。
故选C。
（4）[4][5]灯在额定电压下正常发光，示数为2.0V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压为2.5V；若小灯泡正常发光时，电流表示数如图2所示，电流表选用小量程，分度值为0.02A，读数为0.24A，则小灯泡的额定功率为
（5）[6][7]两相同的灯泡串联接在4V的电源两端，根据分压原理，每个灯泡两端的电压相等，故灯的电压为
由图乙所示图像可知，灯泡两端电压为2V时，通过灯泡的电流为0.2A，由欧姆定律，灯泡电阻
此时灯泡实际功率
（6）[8]探究电流与电压的关系应控制电阻阻值不变，灯泡电阻受温度影响，随温度升高而增大，灯泡电阻不是定值，因此不能采用图甲电路探究电流与电压的关系。
（7）[9][10]探究电流与电阻的关系，需保证电压一定，控制的电压为2.4V，当20Ω的电阻进行实验时，由欧姆定律，最终电流表的示数为
电阻两端的电压始终保持UV＝2.4V，根据串联电路电压的规律，变阻器分得的电压
变阻器分得的电压为电压表示数的
根据分压原理，当接入30Ω电阻时，变阻器连入电路中的电阻为
故为了完成整个实验，应该选取最大阻值至少45Ω的滑动变阻器。
28．水的比热容比沙子大，在吸收同样热量的情况下，水升高的温度要比沙子高．
【详解】
答：因为沙子的比热容比海水的比热容小，在相同的日照下，吸收相同热量，相同质量的沙子比海水温度上升得快，所以小梅在烈日当空的海边玩耍，感到沙子烫脚，海水却凉凉的。
29．（1）6.3×106J；（2）2.04×107J；（3）31%
【详解】
解：（1）水的体积
V=20L=20×10-3m3
水的质量
m=ρ水V=1×103kg/m3×20×10﹣3m3=20kg
水吸收的热量
（2）无烟煤完全燃烧放出的热量
Q放=qm′=3.4×107J/kg×0.6kg=2.04×107J
（3）此锅炉的效率
答：（1）锅炉内的水吸收的热量是6.3×106J；
（2）无烟煤完全燃烧放出的热量是2.04×107J；
（3）此锅炉的效率是31%。
30． 高温挡 440W 6.6×105J 8.3A
【详解】
[1]当开关S1闭合，S2接a时，该电路为R1和R2的并联电路，总电阻最小，由可知，此时电路总功率最大，电热水器处于高温挡；
当开关S1断开，S2接b时，该电路为R1和R2的串联电路，总电阻最大，由可知，此时电路总功率最小，电热水器处于低温挡；
当开关S1闭合，S2断开时，该电路为只含有R1的简单电路，此时总电阻介于最大值和最小值之间，由可知，电热水器处于中温挡。
解：（2）低温挡正常工作时的额定功率
（3）中温挡正常工作10分钟产生的热量
（4）中温挡的电流为5A，由可知R1的阻值为
已知低温挡的电流为2A，由可知R1和R2的总电阻为
则
经过电阻R2的电流为
高温挡正常工作时的额定电流
答：（1）当开关S2接a、S1闭合时电热水器处于高温挡；
（2）低温挡正常工作时的额定功率为440W；
（3）中温挡正常工作10分钟产生的热量为6.6×105J；
（4）高温挡正常工作时的额定电流为8.3A。
相关试卷
2022-2023学年重庆市綦江区九年级上册物理期末专项突破模拟试卷（含解析）： 这是一份2022-2023学年重庆市綦江区九年级上册物理期末专项突破模拟试卷（含解析），共7页。试卷主要包含了单项选择题，双项选择题，填空与作图题，实验探究题，计算题等内容，欢迎下载使用。
2022-2023湖北省宜昌市学年八年级下册物理期末专项突破模拟（AB卷）含解析： 这是一份2022-2023湖北省宜昌市学年八年级下册物理期末专项突破模拟（AB卷）含解析，共56页。
2022-2023学年湖北省天门市九年级上册期末物理专项突破试题（AB卷）含解析： 这是一份2022-2023学年湖北省天门市九年级上册期末物理专项突破试题（AB卷）含解析，共40页。试卷主要包含了对下列物理量的估测，正确的是，下列说法中，有利于环境保护的是，下列说法正确的是等内容，欢迎下载使用。
